原创 Cadence Allegro SKill 语言出Gerber创建Film层信息的API

Cadence Allegro SKill 能够极大的扩展Cadence Allegro的灵活性，使用Skill语言，我们可以按照自身日常PCB设计中遇到的问题，Cadence Allegro自带功能无法满足的需求，通过调用Skill API来对Cadence Allegro进行功能扩展，以满足实际PCB设计应用中的特殊需求。

这期讲一下 Cadence Allegro SKill 创建光绘层的API，我们可以利用该API，在出Gerber时自动为我们创建合适的Film层。

axlDBCreateFilmRec

用途： 根据当前Allegro设置的可见层来创建film层

参数：

axlDBCreateFilmRec 举个栗子

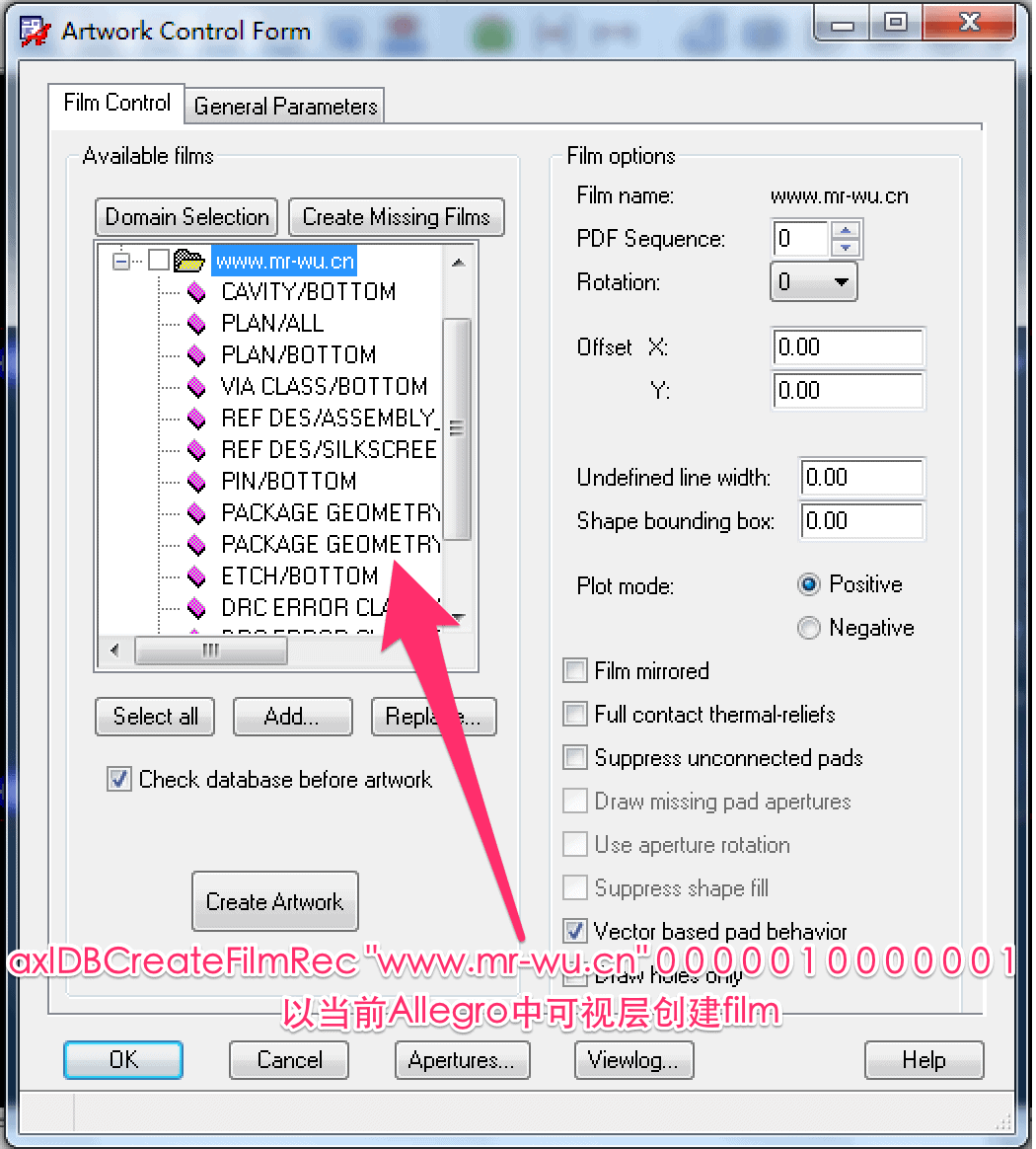

axlDBCreateFilmRec “www.mr-wu.cn” 0 0 0 0 0 1 0 0 0 0 0 0 1



上边的API 是以 Allegro 中当前可见的图层来创建Film，如果我们要指定以Allegro特定的Class/Sub Class来创建Film，则可以用下边这个API

axlfcreate

举个栗子

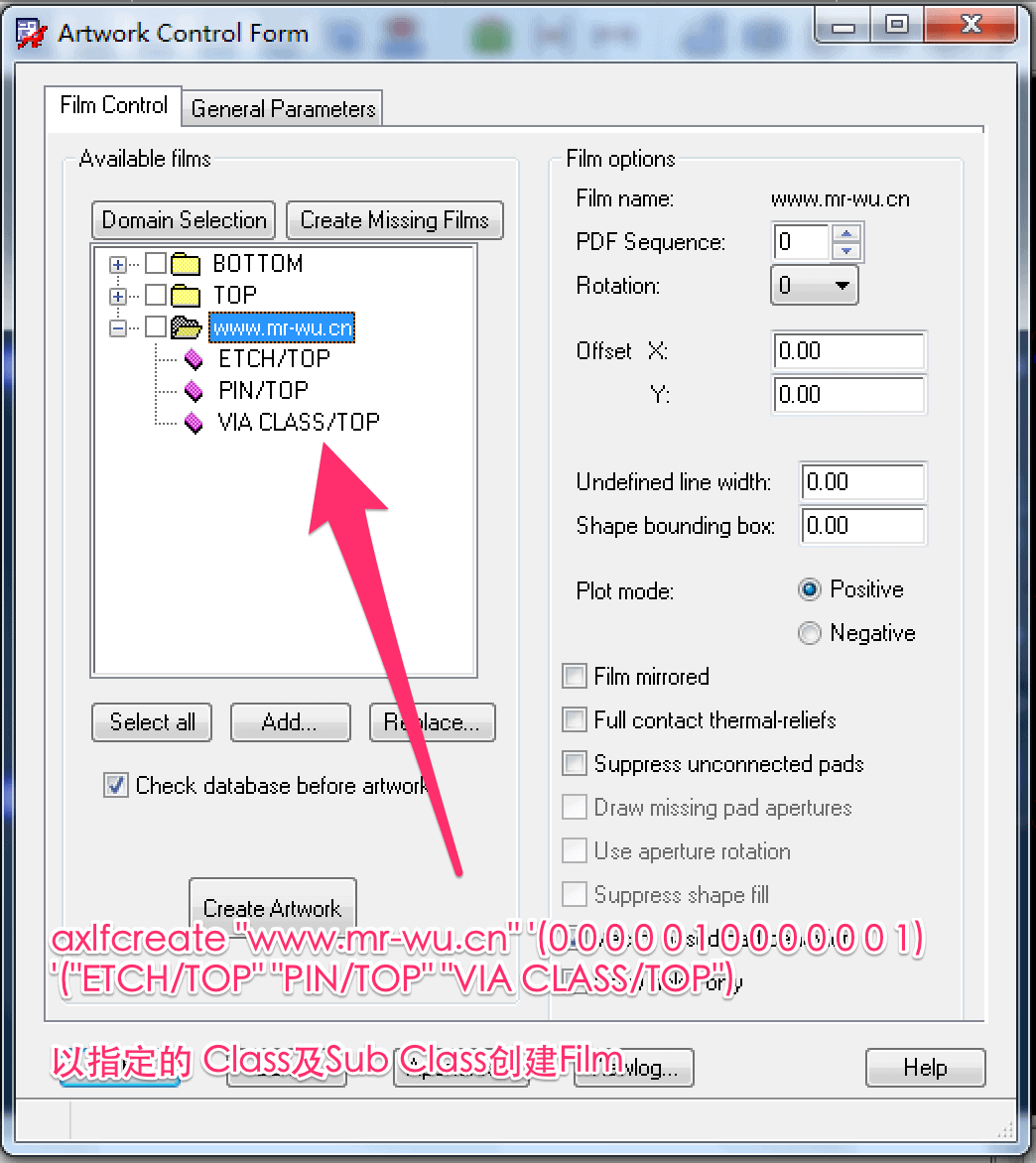

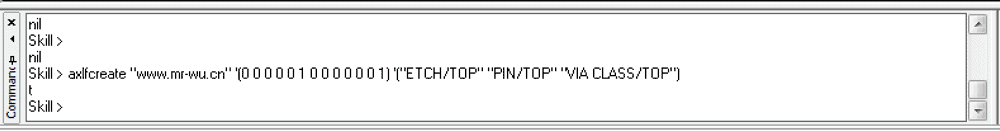

axlfcreate “www.mr-wu.cn” ‘(0 0 0 0 0 1 0 0 0 0 0 0 1) ‘(“ETCH/TOP” “PIN/TOP” “VIA CLASS/TOP”)

这里第一个括号里边的参数定义与前边介绍的 axlDBCreateFilmRec 参数一样， 第二个括号里的参数为需要设定的层的 Class 与 Sub Class

注意这里的 ‘(参数) 是一组参数 然后加空格 再跟着 ‘(参数) 为第二组参数，以 ‘ 来分段，可别打成 ‘()’空格()了，这样是会报错的。

这些API就是Cadence Allegro 出光绘 Gerger文件时，自动根据叠层信息设置Film层的基础啦，后边老wu会做一个出gerber自动设置film信息的插件免费给大家用。
