原创 开关三极管的使用(PNP&NPN)

三极管有NPN和PNP两种，分别用于开关状态的电路如下：

一、NPN

对于NPN型的三极管，用于开关状态时，一般都是按图一的接法：发射极接地，集电极接高电平，基极接控制信号。在图一里，当信号Green为高电平时，三极管导通，电流从集电极流向发射极，也就是说从Vcc到地构成一回路，这个时候发光二极管导通发光。

二、PNP

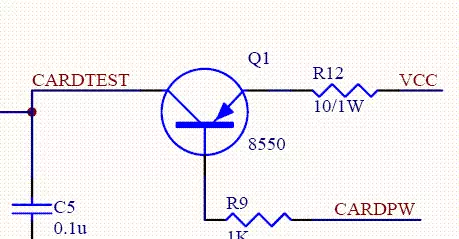

(图二)

对于PNP型的三极管，，用于开关状态时，一般都是按图二的接法：发射极接高电平，当基极收到低电平信号时，三极管导通，也即电流从发射极流向集电极。

如果，三极管三端加的电压不正确会损坏三极管，在三极管的Datasheet里都有标出击穿电压的参数:

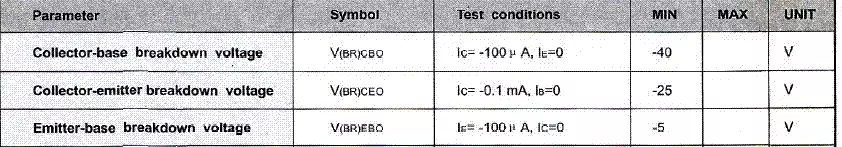

(上图是PNP型三极管8550的击穿电压参数)

在工控网有份这样的资料： http://www.gongkong.com/tech/detail.asp?id=366029

三极管的反向工作电压应小于击穿电压的(1/2～1/3)，以保证管子安全可靠地工作。

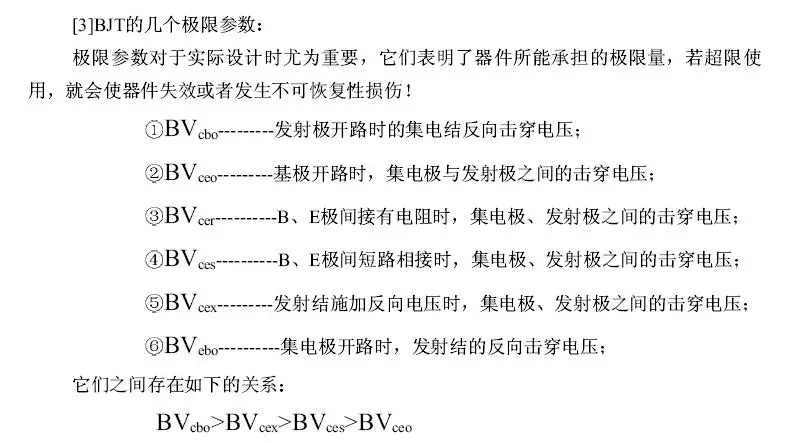

在网上有关于三极管的击穿电压讨论：

有人对Vcbo>Vceo有所怀疑：“有资料介绍三极管的击穿电压如上图，我深感怀疑，BVceo怎么会小于BVcbo，应该BVceo约=BVcbo+0.6v才对啊!”

专家的解答是：“BE是正偏，BC是反偏，关系当然不是加，而是 VCE=VCB-0.7中E所以VBO>VCEO”
