原创 13. ESP32开发之定时器中断

• 概述
• 相关API函数
• 举例：定时发送一个事件
• 总结

概述

ESP32有一组外设--定时器组。它可以选择不同的时钟源和分配系数。该定时器应用灵活，超时报警可以自动更新计数值。

相关API函数

1. 1.定时器配置结构体

typedefstruct {
gptimer_clock_source_tclk_src;      /* 定时器时钟源，在clk_tree_defs.h中有个枚举soc_periph_gptimer_clk_src_t */
gptimer_count_direction_tdirection; /*计数方向 ，定义在timer_typers.h的枚举gptimer_count_direction_t中*/
uint32_tresolution_hz;              /*频率分辨率，单位HZ,每个滴答步长是1/ resolution_hz秒*/
intintr_priority;                   /*定时器中断优先级，如果设置0，将分配优先级较低的中断*/
struct {
uint32_tintr_shared: 1;         /*设置是否与其他外设共享此定时器终端号*/
    } flags;
} gptimer_config_t;

1. 2.创建定时器句柄

esp_err_tgptimer_new_timer(
constgptimer_config_t*config,//填充完成的gptimer_config_t变量
gptimer_handle_t*ret_timer//返回的定时器句柄，所以在调用之前先要定义一个gptimer_handle_t变量，用于返回定时器句柄
)

1. 3.设置报警并触发一个事件

• 配置警报动作

esp_err_tgptimer_set_alarm_action(
gptimer_handle_ttimer,                     //上一步返回的定时器句柄
constgptimer_alarm_config_t*config//警报的相关配置
)

typedefstruct {
uint64_talarm_count;  /*警报的目标计数值 */
uint64_treload_count; /*只有当auto_reload_on_alarm设置为ture,才会有影响，重载计数值 */
struct {
uint32_tauto_reload_on_alarm: 1; /*当警报发生时，重载按硬件开始 */
    } flags;
} gptimer_alarm_config_t;

• 注册事件回调函数

esp_err_tgptimer_register_event_callbacks(
gptimer_handle_ttimer,                           //返回的定时器句柄
constgptimer_event_callbacks_t*cbs,    //事件回调函数
void*user_data//传递给回调函数的参数
)
//回调函数的函数原型，在gptimer_event_callbacks_t结构体里定义
typedefbool (*gptimer_alarm_cb_t)(gptimer_handle_ttimer,       //定时器句柄
constgptimer_alarm_event_data_t*edata, //传递报警事件的相关数据
void*user_ctx//用户自定义参数
                                  )

1. 4.使能定时器

esp_err_tgptimer_enable(gptimer_handle_ttimer)

5.启动定时器

esp_err_tgptimer_start(gptimer_handle_ttimer)

举例：定时发送一个事件

/**
* Copyright (C) 2024-2034 HalfMoon2.
* All rights reserved.
*
* @file  Filename without the absolute path
* @brief  Brief description
* @author  HalfMoon2
* @date  2025-06-13
* @version v0.1
*
* @revision history:
*  2025-06-13 - Initial version.
*/
#include <stdio.h>
#include <driver/gptimer.h>
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>
#include <esp_err.h>
#include <esp_log.h>
​
#define event_bit0 (1<<0)
EventGroupHandle_teventGroup=NULL;
​
boolgptimer_alarm_cb(gptimer_handle_ttimer,constgptimer_alarm_event_data_t*edata, void*user_ctx)
{
BaseType_tpxHigherPriorityTaskWoken;
xEventGroupSetBitsFromISR(eventGroup,event_bit0,&pxHigherPriorityTaskWoken);
returnfalse;
}
​
voidevent_task(void*pvParam)
{
while(1){
if(xEventGroupWaitBits(eventGroup,event_bit0,pdTRUE,pdFALSE,portMAX_DELAY)==1){
ESP_LOGI("gptimer","alarm success!!!");
}
}
}
​
staticvoidgptimer_init()
{
gptimer_handle_tgptimer=NULL;
gptimer_config_ttimer_config={
.clk_src=GPTIMER_CLK_SRC_DEFAULT,
.direction=GPTIMER_COUNT_UP,
.intr_priority=0,
.resolution_hz=1*1000*1000,  //分辨率为1M，一次滴答1us
.flags.intr_shared=false
};

//创建定时器句柄
ESP_ERROR_CHECK(gptimer_new_timer(&timer_config, &gptimer));
​
//设置警报动作，目标计数值，是否自动重载等
gptimer_alarm_config_talarm_config={
.alarm_count=1000000,   //一次滴答1us，这里刚好1s
.reload_count=0,
.flags.auto_reload_on_alarm=true
};
ESP_ERROR_CHECK(gptimer_set_alarm_action(gptimer, &alarm_config));
​
//注册警报事件
gptimer_event_callbacks_tcbs={
.on_alarm=gptimer_alarm_cb
};
ESP_ERROR_CHECK(gptimer_register_event_callbacks(gptimer,&cbs,NULL));
​
//使能定时器
ESP_ERROR_CHECK(gptimer_enable(gptimer));
​
//开启定时器
ESP_ERROR_CHECK(gptimer_start(gptimer));
}
​
voidapp_main(void)
{
//创建一个事件组
eventGroup=xEventGroupCreate();
gptimer_init();
xTaskCreatePinnedToCore(event_task,"event_task",2048,NULL,3,NULL,1);
}
​

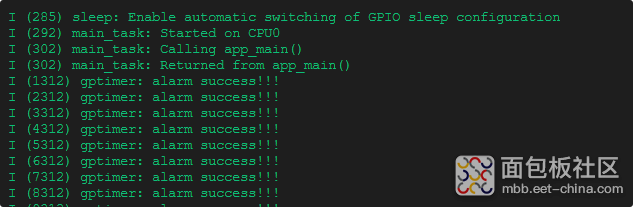

从打印可以看出，刚好1秒触发一次警报。

gptimer还支持动态更新计数值，可在回调函数中增加如下代码

gptimer_alarm_config_talarm_config= {
        .alarm_count=edata->alarm_value+1000000, // 下一次警报在当前警报的基础上加 1s
    };
// 更新警报值
gptimer_set_alarm_action(timer, &alarm_config);

总结

1. 一定要注意，在回调函数中不能使用ESP_LOGI或printf等打印函数，否则系统会崩溃。
