由于前几天使用pads logic绘制的原理图出现错误,导致PCB导入问题。于是今天下午重新绘制SCH和PCB,并将过程记录了一遍。
logic里面有关于原理图封装的CAE和part有区别,一个CAE可以对应多个part,就是说一个CAE(比如我花了两个管脚)可以生成一个插针或一个类似插针的代替品。大家可以慢慢理解。其次是part和PCB Decal要对应好,既layout要把相应的库导入防止ECO时出现元件找不到封装。貌似我第一次出错就是这个原因。

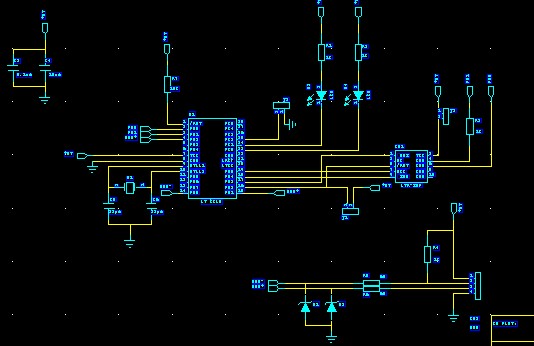

首先是绘制好SCH,这里我选择绘制一个AVR单片机的USBASP下载器
导入layout

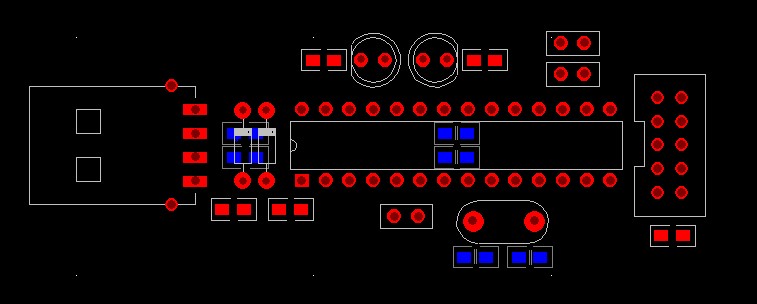

布局后效果

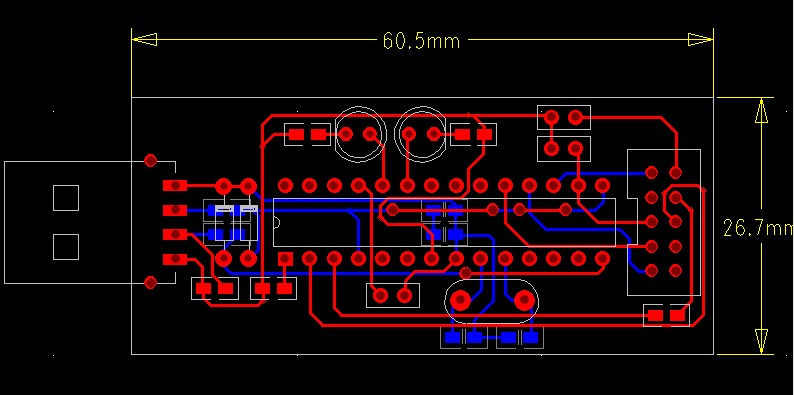

连线完毕
表层覆铜
底层覆铜
就算完工了。
下面总结下这次使用pads的经历
1.由于第一次使用pads 之前一直使用ad winter ,第一感觉就是软件也太小了吧。解压绿色版才70M左右,之前装ad winter时是1G多,启动巨慢。
2.pads使用鼠标右键比protel系列要多,更改东西也比较繁琐,尤其是封装,线条属性等。
3.pads绘制的原理图比protel好看多了,这也是为什么很多人说用protel绘制的原理图很少见,不好看也是一个原因。
4.pads手动布线是倒角不是特别好,设置是45度,但是布线是发现很难掌握,比如我想在某点处改变线的方向不容易,也许是我第一次操作,但在protel中因为有交叉布线工具,线路比较好。
5.如果让我在protel绘制这整个东西,画的时间也许只有在pads上的1/3,但是我更愿意慢慢熟悉使用哪个pads来完成今后的pcb或原理图绘制。因为protel并不让人看好,庞大的软件,昂贵的使用费。
6.我只用了pads 中的20%的常用功能就绘制了整个电路图的80%,最后的一点通过上网查找(如覆铜,泪滴,不知道为什么我这个无法覆泪滴)
7.接下来希望学习orcad中的capture和pspice..............路漫漫,齐修远。
