电感式DC/DC 升压原理
什么是电感型升压DC/DC转换器?

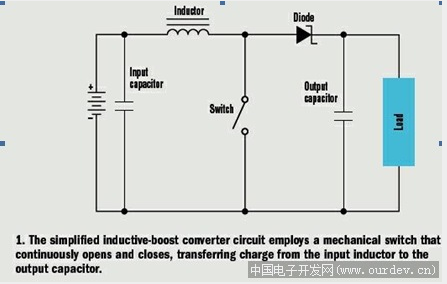

如图1所示为简化的电感型DC-DC转换器电路,闭合开关会引起通过电感的电流增加。打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流,多个开关周期以后输出电容的电压升高,结果输出电压高于输入电压。

决定电感型升压的DC-DC转换器输出电压的因素是什么?

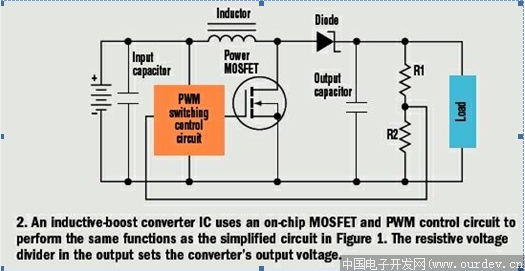

在图2所示的实际电路中,带集成功率MOSFET的IC代替了机械开关,MOSFET的开、关由脉宽调制(PWM)电路控制。输出电压始终由PWM占空比决定,占空比为50%时,输出电压为输入电压的两倍。将电压提高一倍会使输入电流大小达到输出电流的两倍,对实际的有损耗电路,输入电流还要稍高。

电感值如何影响电感型升压转换器的性能?
因为电感值影响输入和输出纹波电压和电流,所以电感的选择是感性电压转换器设计的关键。等效串联电阻值低的电感,其功率转换效率最佳。要对电感饱和电流额定值进行选择,使其大于电路的稳态电感电流峰值。

电感型升压转换器IC电路输出二极管选择的原则是什么?
升压转换器要选快速肖特基整流二极管。与普通二极管相比,肖特基二极管正向压降小,使其功耗低并且效率高。肖特基二极管平均电流额定值应大于电路最大输出电压。
这里写图片描述
怎样选择电感型升压转换器IC电路的输入电容?
升压调节器的输入为三角形电压波形,因此要求输入电容必须减小输入纹波和噪声。纹波的幅度与输入电容值的大小成反比,也就是说,电容容量越大,纹波越小。如果转换器负载变化很小,并且输出电流小,使用小容量输入电容也很安全。如果转换器输入与源输出相差很小,也可选小体积电容。如果要求电路对输入电压源纹波干扰很小,就可能需要大容量电容,并(或)减小等效串联电阻(ESR)。

在电感型升压转换器IC电路中,选择输出电容时要考虑哪些因素?
输出电容的选择决定于输出电压纹波。在大多数场合,要使用低ESR电容,如陶瓷和聚合物电解电容。如果使用高ESR电容,就需要仔细查看转换器频率补偿,并且在输出电路端可能需要加一额外电容。
这里写图片描述
进行电感型升压转换器IC电路布局时需要考虑哪些因素?
首先,输入电容应尽可能靠近IC,这样可以减小影响IC输入电压纹波的铜迹线电阻。其次,将输出电容置于IC附近。连接输出电容的铜迹线长会影响输出电压纹波。第三点是,尽量减小连接电感和输出二极管的迹线长度,减小功耗并提高效率。最后一点是,输出反馈电阻远离电感可以将噪声影响降至最小。
电感型升压转换器应用在哪些场合?
电感型升压转换器的一个主要应用领域是为白光LED供电,该白光LED能为电池供电系统的液晶显示(LCD)面板提供背光。在需要提升电压的通用直流-直流电压稳压器中也可使用。

要了解电感式升压/降压的原理(我今天只讲升压),首先必须要了解电感的一些特性:电磁转换与磁储能.其它所有参数都是由这两个特性引出来的.先看看下面的图:
这里写图片描述

电感回路通电瞬间
相信有初中文化是坛友们都知道,一个电池对一个线圈通电,这是个电磁铁.不论你是否科盲,你一定会奇怪,这有什么值得分析的呢?
有!我们要分析它通电和断电的瞬间发生了什么.
线圈(以后叫作”电感”了)有一个特性—电磁转换,电可以变成磁,磁也可以变回电.当通电瞬间,电会变为磁并以磁的形式储存在电感
内.而断电瞬磁会变成电,从电感中释放出来.
现在我们看看下图,断电瞬间发生了什么:
这里写图片描述
断电瞬间
前面我说过了,电感内的磁能会在电感断电时重新变回电,然而问题来了:此时回路已经断开,电流无处可以,磁如何能转换成电流呢?
很简单,电感两端会出现高压!电压有多高呢?无穷高,直到击穿任何阻挡电流前进的介质为止.
这里我们了解了电感的第二个特性—-升压特性.当回路断开时,电感内的能量会以无穷高电压的形式变换回电,电压能升多高,仅取
决于介质变的击穿电压.
现在可以小结一下了:
下面是正压发生器,你不停地扳动开关,从输入处可以得到无穷高的正电压.电压到底升到多高,取决于你在二极管的另一端接了什么东西
让电流有处可去.如果什么也不接,电流就无处可去,于是电压会升到足够高,将开关击穿,能量以热的形式消耗掉.
这里写图片描述
正压发生器原理图 (原文件名:3.JPG) 负压发生器原理图 (原文件名:4.JPG)
下面是负压发生器,你不停地扳动开关,从输入处可以得到无穷高的负电压.

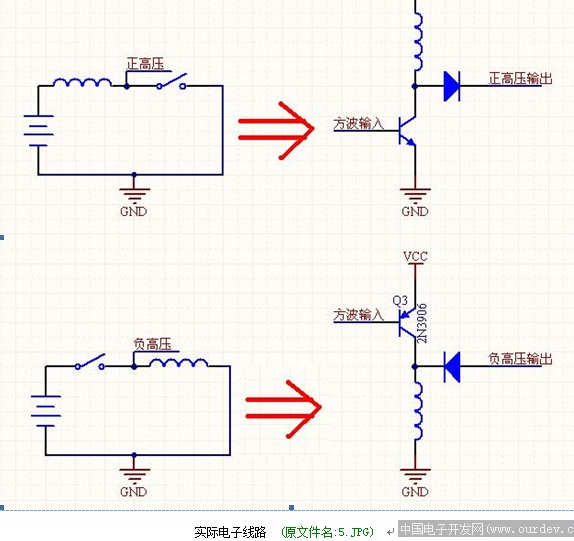

上面说的都是理论,现在来点实际的电子线路图,看看正/负压发生器的”最小系统”到底什么样子:
这里写图片描述
实际电子线路
你可以很清楚看到演变,电路中仅仅把开关换成了三极管换而已.
不要小看这两个图,事实上,所以开关电源都是由这两个图组合变换而来,所以掌握这两个图非常重要.
最后要提提磁饱合的问题.什么是磁饱合?
从上面的背景知道我们可以知道电感能储存能量,将能量以磁场方式保存,但能存多少呢?存满之后会发生什么情况呢?
1.存多少: “最大磁通量”这个参数就是干这个用的,很显然,电感不能无限保存能量,它存储能量的数量由电压与时间的乘积决定,对于每个电感来说,这是一个常数,根据这个常数你可以算出一个电感要提供N伏M安供电时必须工作于多高的频率下.
2.存满之后会如何: 这就是磁饱合的问题.饱合之后,电感失去一切电感应有的特性,变成一纯电阻,并以热的形式消耗掉能量.
DC/DC 升压原理
升压式DC/DC变换器主要用于输出电流较小的场合,只要采用1~2节电池便可获得3~12V工作电压,工作电流可达几十毫安至几百毫安,其转换效率可达70%-80%。
升压式DC/DC变换器的基本工作原理如图所示。电路中的VT为开关管,当脉冲振荡器对双稳态电路置位(即Q端为1)时,VT导通,电感VT中流过电流并储存能量,直到电感电流在RS上的压降等于比较器设定的闽值电压时,双稳态电路复位,即Q端为0。此时VT截止,电感LT中储存的能量通过一极管VD1供给负载,同时对C进行充电。当负载电压要跌落时,电容C放电,这时输出端可获得高于输大端的稳定电压。输出的电压由分压器R1和 R2分压后输入误差放大器,并与基准电压一起去控制脉冲宽度,由此而获得所需要的电压,即V0=VR*(R1/R2+1) 式中:VR——基准电压。

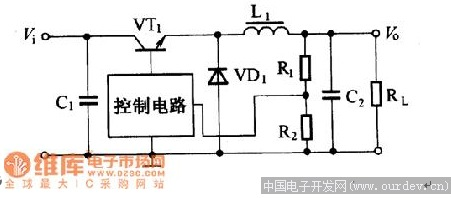

降压式DC/DC变换器的输出电流较大,多为数百毫安至几安,因此适用于输出电流较大的场合。降压式DC/DC变换器基本工作原理电路如图所示。VT1为开关管,当VT1导通时,输入电压Vi通过电感L1向负载RL供电,与此同时也向电容C2充电。
在这个过程中,电容C2及电感L1中储存能量。当VT1截止时,由储存在电感L1中的能量继续向 RL供电,当输出电压要下降时,电容C2中的能量也向RL放电,维持输出电压不变。二极管VD1为续流二极管,以便构成电路回路。输出的电压Vo经R1和 R2组成的分压器分压,把输出电压的信号反馈至控制电路,由控制电路来控制开关管的导通及截止时间,使输出电压保持不变。
这里写图片描述
DC/DC升压稳压器原理
  DC/DC升压有三种基本工作方式:
一种是电感电流处于连续工作模式,即电感上电流一直有电流;
一种是电感电流处于断续工作模式,即在开关截止末期电感上电流发生断流;
还有一种是电感电流处于临界连续模式,即在开关截止期间电感电流刚好变为“0”时,开关又导通给电感储能。
