【拆解】+自动喷香机拆解

家里之前买了从PDD买了一个小型自动喷香机放在厕所里。来增加家里的温馨感，这东西看着确实小巧，精致。可是这东西吧，耗电就是快，没过几天就没电了。今个就让我拆开看看什么在捣鬼。

如下是产品的实物和宣传图：

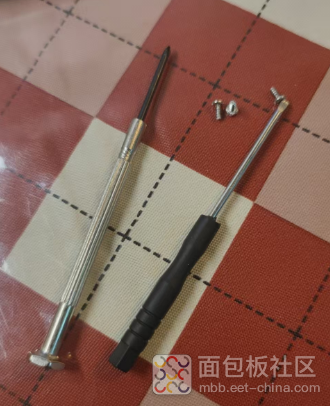

由于螺丝孔太小和限位很深。对于我的螺丝刀套装没用。只能使用那种螺丝刀细头，同时又长的小螺丝刀进行拆解

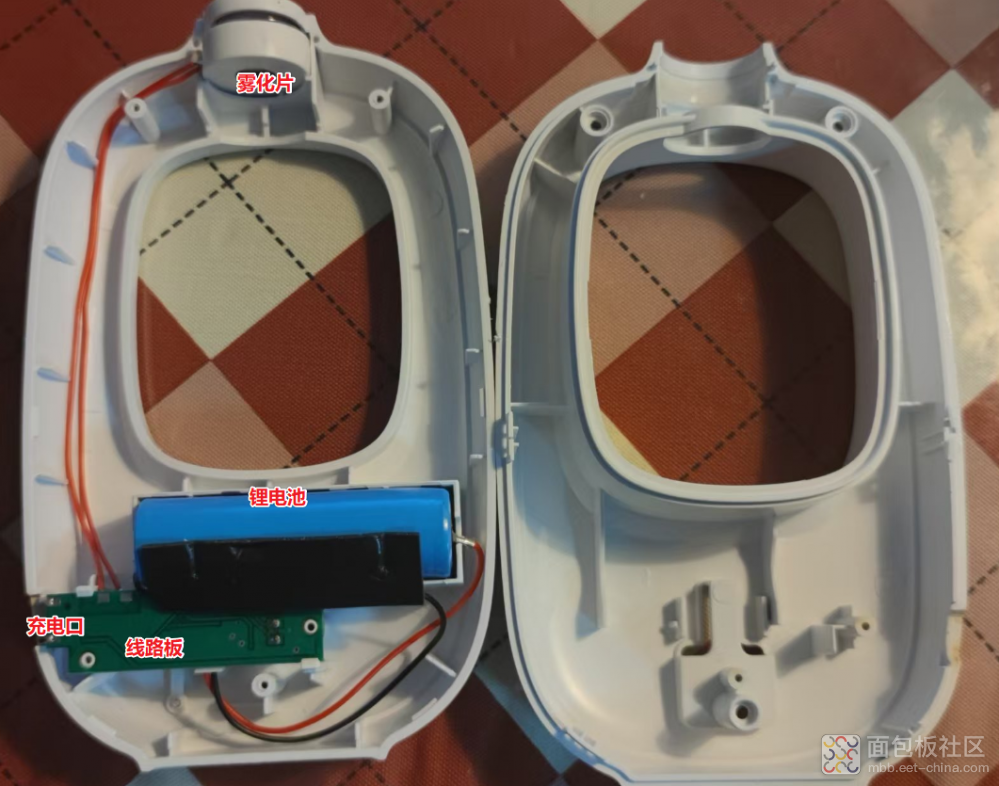

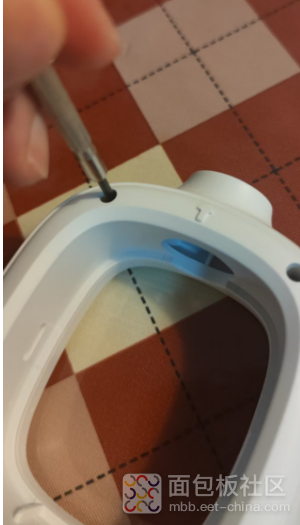

拧下三颗螺丝钉，用一字螺丝刀撬开外壳，内部结构就呈现在眼前。

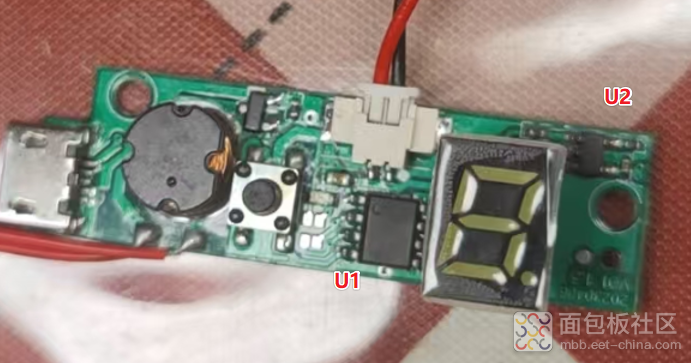

内部构造相当简单，部件没多少。就是锂电池供电，通过MCU实现按键控制，段码屏控制，LED控制和雾化片控制。由于U1(MCU)丝印打磨无法知晓型号，但是应该是性价比很高的一款IC.线路板全貌如下：

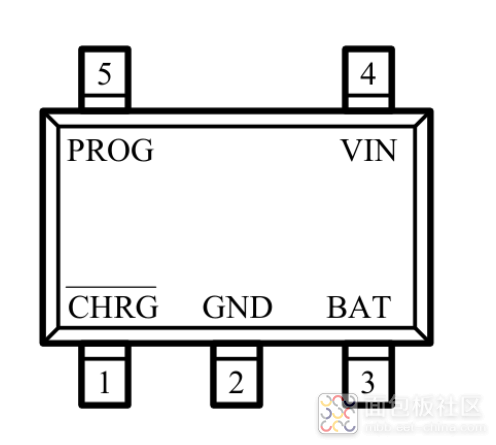

U2:是永源微电子出品的一款600mA 充电电流线性锂离子充电芯片。采用恒定电流/恒
定电压线性充电器。适合 USB 电源和适配器电源工作。采用 PMOSFET 架构和防倒充电路，不需要外部检测电阻和隔离二极管。

APM4054B 集成过温自动调节充电电流，充电电压固定于 4.2V，而充电电流可通过一个电阻进行外部设置。

APM4054B 采用绿色环保的 SOT23-5 封装以及最少 3 个外围器件可有效减小电路 PCB 布板空间。可工作于-40°C to +85°C。

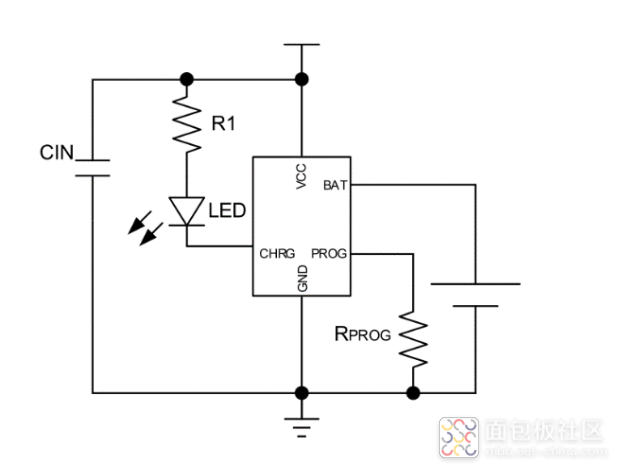

其典型电路如下（两电阻，一电容，完成所需电路功能）

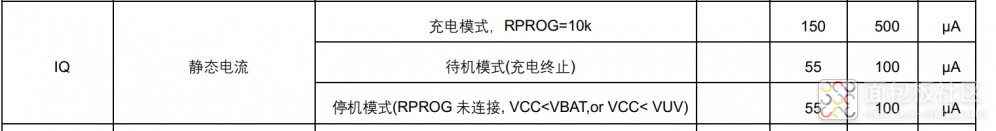

产品的静态电流为

故此模块非耗电本源。

工作原理

APM4054B 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它能够提供高达 600mA 的充电电流（借助一个热设计良好的 PCB 布局）和±1%精度的浮充电压。 APM4054B 集成了一个内部 P 沟道功率 MOSFET 及热调节电路，无需隔离二极管或外部电流检测电阻。因此基本充电器电路仅需两个外部元件。不仅如此 APM4054B 还可以接 USB 电源工作

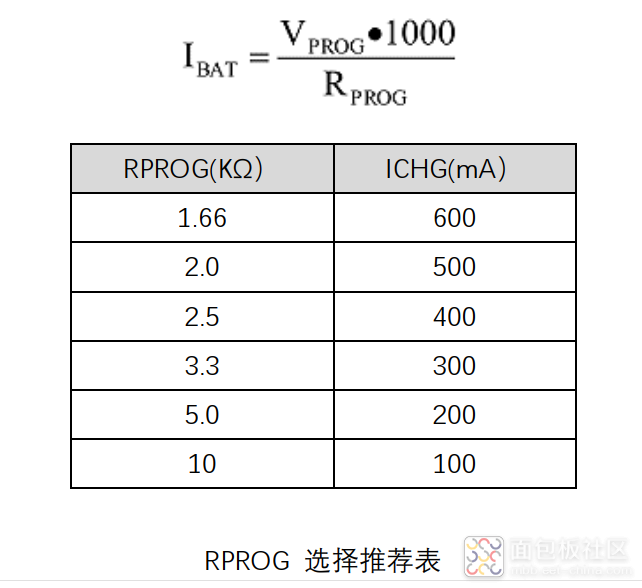

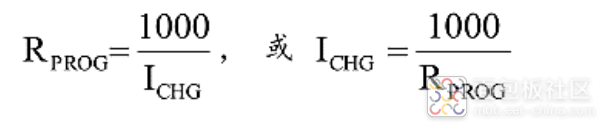

充电电流：

电阻取值（由于没有万用表）：

雾化片

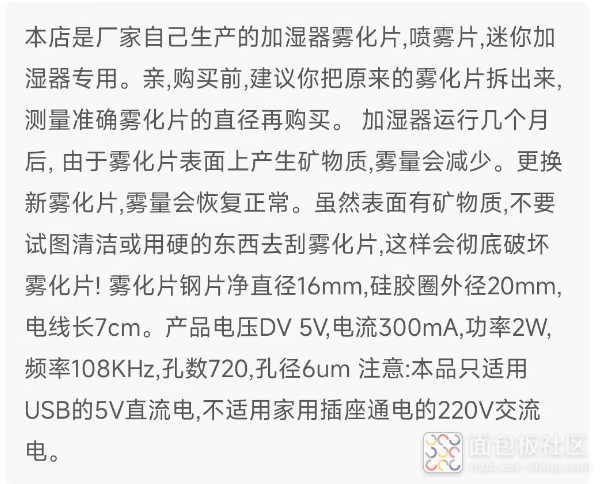

在没接触过这个东西之前，根本不知道他是怎么工作的，。当拆开后，发现里面是一个金属片和弹簧，通过扫一扫后弹出物品后，才得知它叫雾化片，通过高频电场让香水通过金属片气孔喷射出去。如下是pdd的同类型的介绍

耗电本源

通过拆解发现之所以耗电如此之快1、可能与产品工作的电流有关。2可能与产品的静态功耗有关（MCU和雾化片）

成本分析

个人评价

产品在成本上真的非常极致。

优点：设计非常巧妙，比如说这个4pin的8位数码管。通常都是8pin或10pin.，使用4PIN节省了布局的空间。

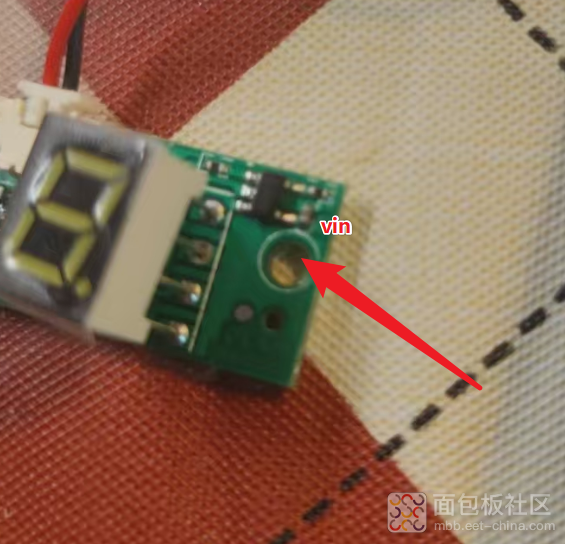

缺点：螺丝孔离充电IC非常近，可能会有短路风险（正好是VIN脚），造成功能失效
