对于单反爱好者，想要通过远程控制自拍怎么办呢。一个远程连接，远程控制相机拍摄的工具再合适不过了。今天给大伙介绍的是CamFi卡菲单反无线传输器。

CamFi 是专为数码单反相机打造的无线传输控制器，自带的 WiFi 功能（无需手机流量），不但可通过手机、平板、电脑等设备远程连接操作单反相机进行拍摄，而且还可实时传输相机拍摄的照片到 iPad 和电视等大屏设备进行查看和分享。

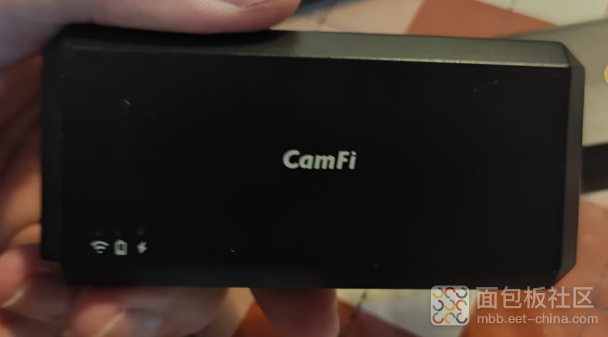

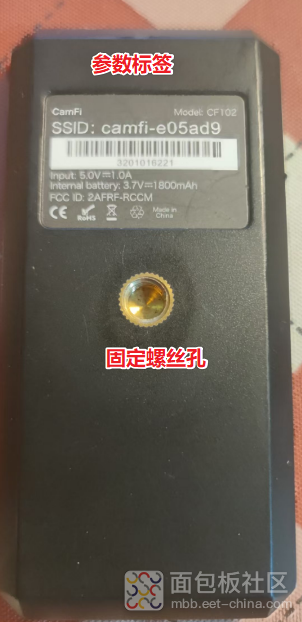

CamFi 支持大部分佳能和尼康单反相机，内置可充电锂离子电池，无需相机供电。采用802.11n WiFi技术，传输速度更快，信号覆盖范围更广。如下图

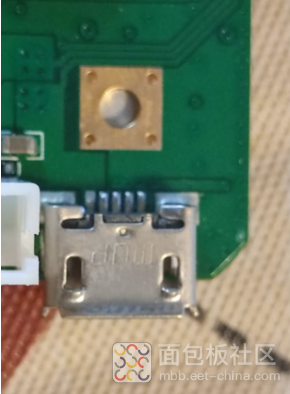

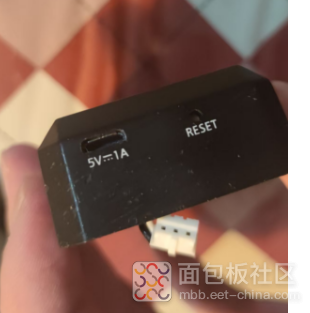

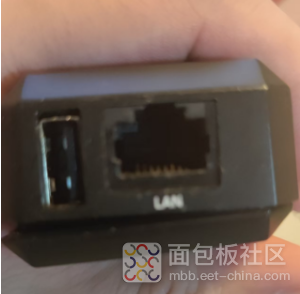

该产品通过usb与相机相连，然后手机连接CamFi 的热点，通过APP实现远程控制，距离可达50m。在侧面产品支持5V1A输入给锂电池充电，同时带有复位接口，当产品出现异常不可恢复时，通过触发该按键实现程序复位。

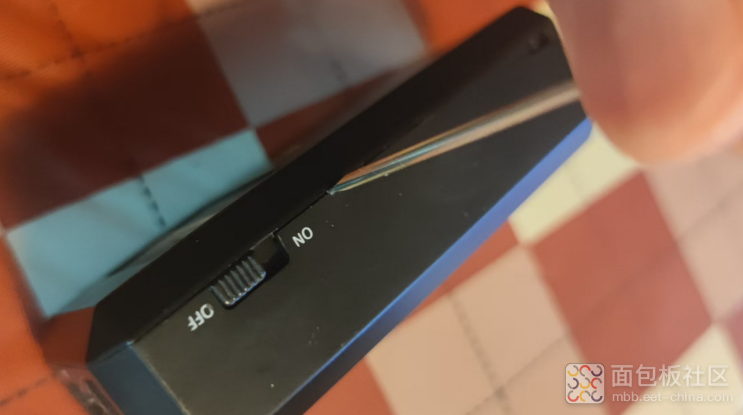

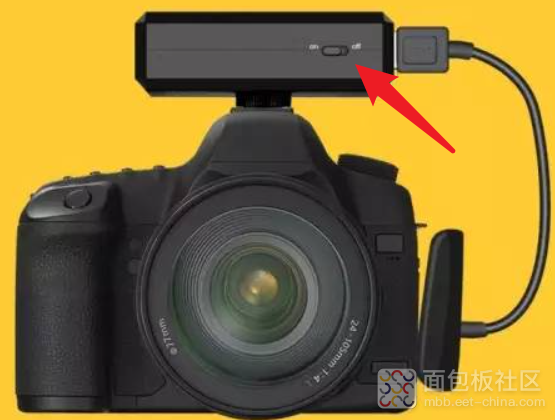

在长侧边是产品的开关，通过横向拨动来控制产品的开关机。

拆解篇

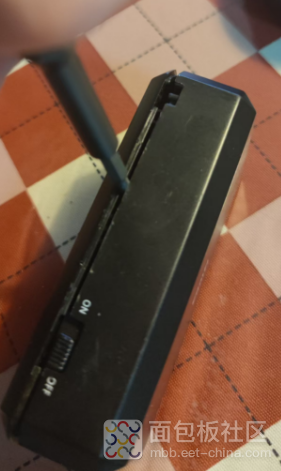

CamFi卡菲单反无线传输器外观没有一颗螺丝，全造型通过卡扣相连接，通过一字螺丝刀沿着边缝撬开，上下盖就分离开来了。

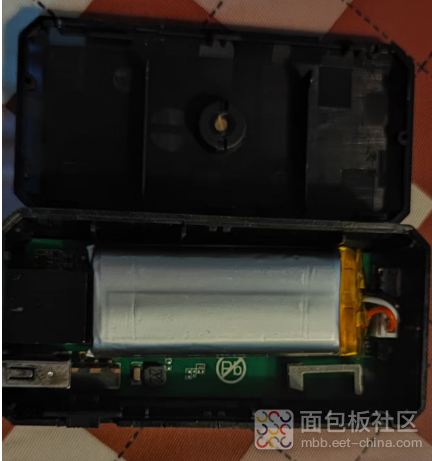

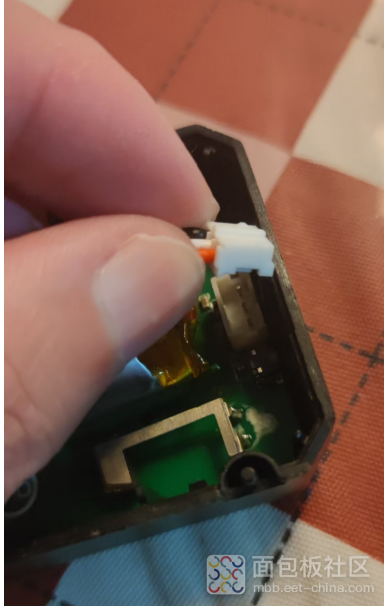

掰开后，内部构造就呈现在眼前，一块1800mAh的锂电池和一块不到2.5*6cm的线路板。

拔下锂电池接插件，取下锂电池，线路板的正面尽收眼底。

当看到这里时，我当时有点差异，芯片呢，就这。怎么工作（这不是PDD。东西是正品可以工作）。怎么值500+RMB。难道在背面，但是背面都是贴着外壳的呀。独自喃喃自语。让我们看看背面到底有什么芯片。通过螺丝吧，使出蛮荒之力同时带着巧劲，沿着边沿一点一点的撬动。终于，线路板与外壳脱离开来。

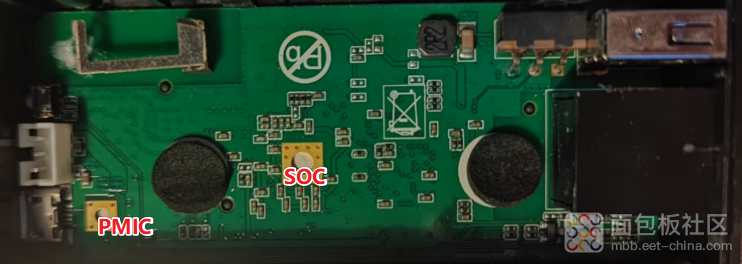

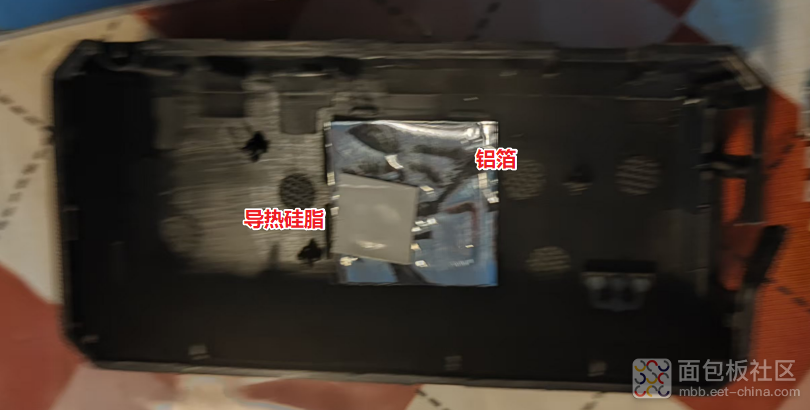

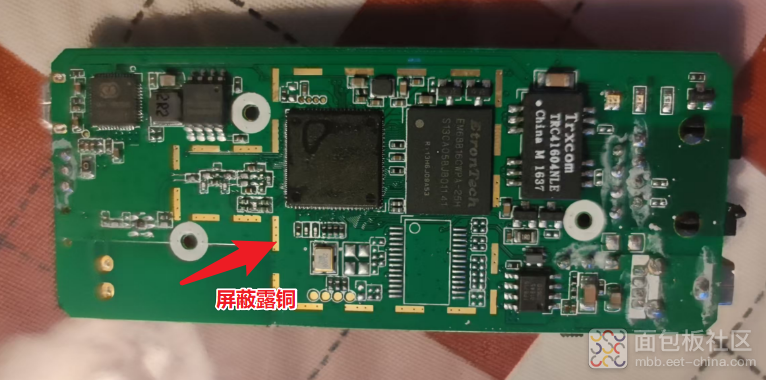

果然有点东西，IC布满背面，BAG,QFN等封装芯片。铝箔起到散热作用，不知道有没有起到了屏蔽作用，在线路板上有一圈的露铜，应该给屏蔽罩接地的。

电路分析篇

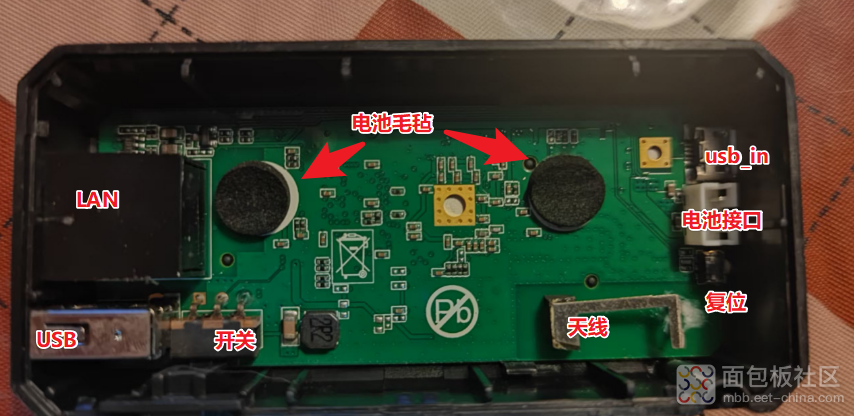

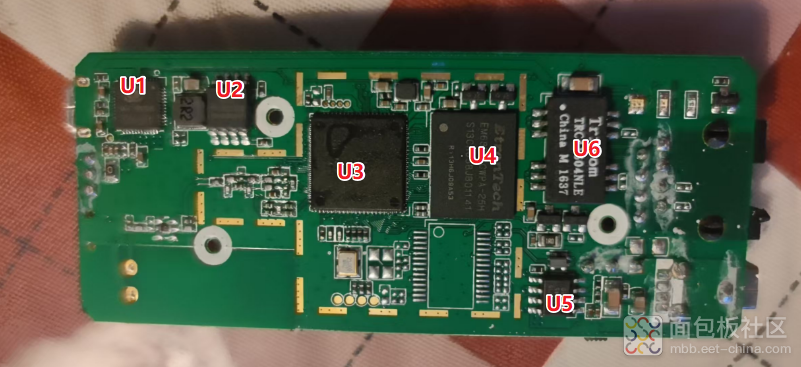

由于线路板没有丝印，我对线路板做了标识。借助手机摄像头和半导小芯，找到了产品的相关资料和规格书，下面就让我们一起看看这款CamFi卡菲单反无线传输器使用了哪些控制芯片。

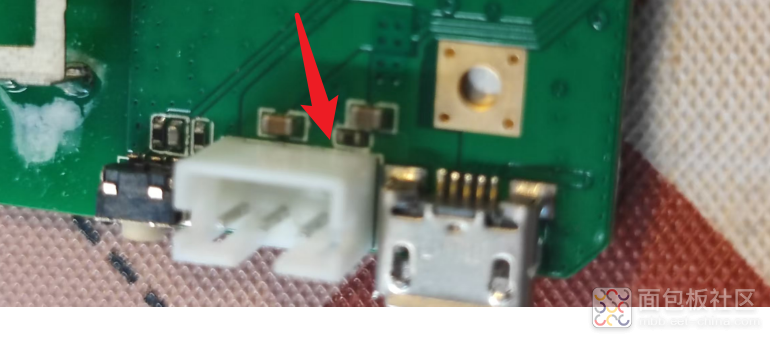

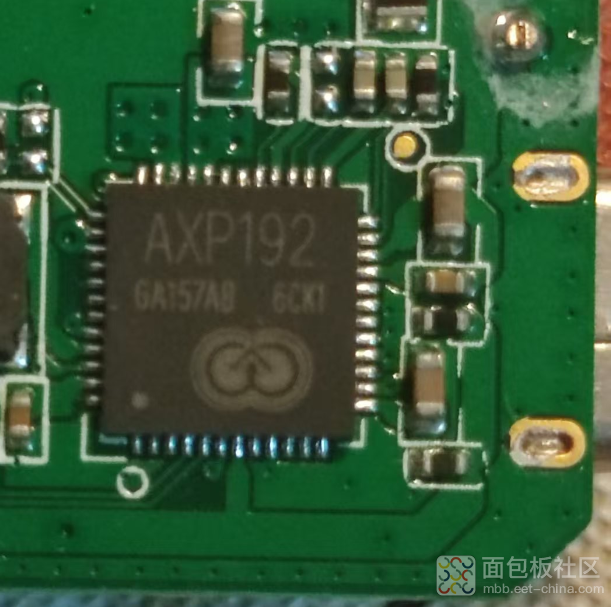

在电源输入USB_IN处，我标记为U1（AXP192）。如下图

它是一颗高度集成的电源系统管理芯片(我们俗称PMIC)，针对单芯锂电池（锂离子或锂聚合物）且需要多路电源转换输出的应用，提供简单易用而又可以灵活配置的完整电源解决方案。

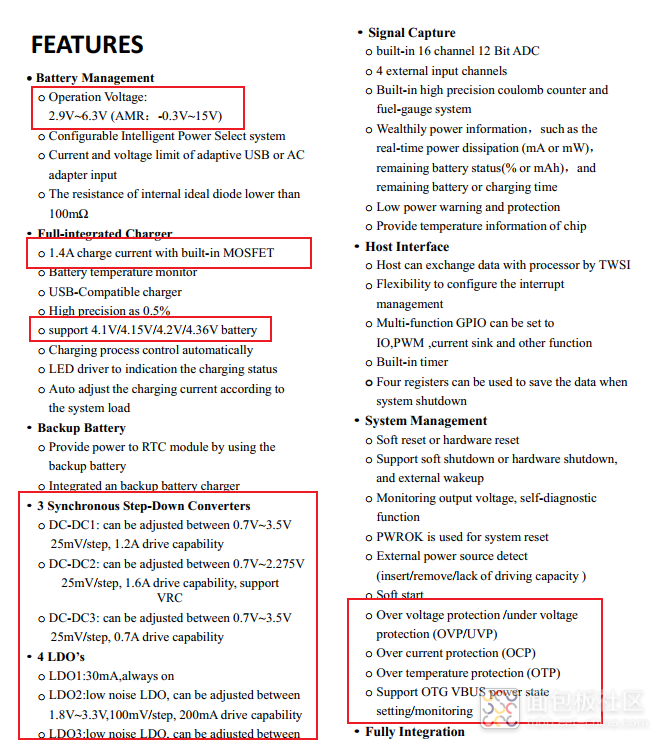

AXP192 内部集成了一个自适应的USB-Compatible 的充电器，3 路降压转换器（Buck DC-DCconverter），4 路线性稳压器（LDO），电压/电流/温度监视等多路12-Bit ADC。为保证电源系统安全稳定，AXP192 还整合了过/欠压（OVP/UVP）、过温（OTP）、过流（OCP）等保护电路。

AXP192 具有外部适配器和USB 以及电池等三输入能力，支持可充电备用电池(其他详细功能见规格书)

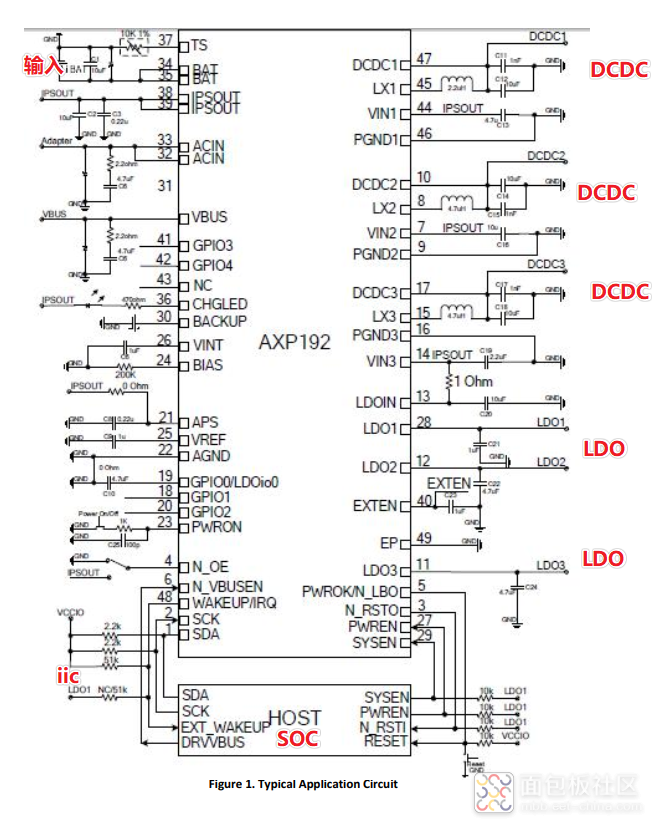

如下是该芯片的典型应用原理图,大致是接收外部输入，通过该芯片转换成多路电源输出给到SOC和其他外设，在线路板的背面做了开窗设计，来支持该芯片的散热，来保证产品的工作运转。

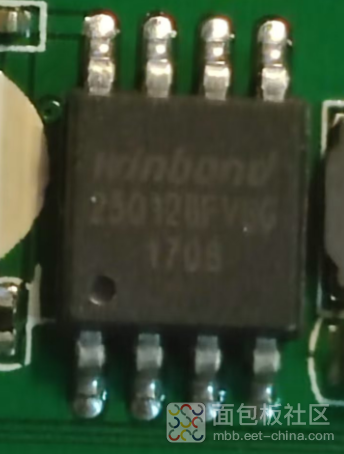

U2(25Q128FV)是华邦电子出品的一颗串行 Flash 存储器，容量为(128Mbit)，相当于16MB， 25Q 系列存储器相比于普通的串行 Flash 器件提供更好的灵活性和性能表现。它们是代码存储、代码直接通过双线/四线 SPI 运行、存储。音频、文本和数据的理想选择。工作电源为2.7v~3. 6v.工作时电路极低，只有4mA.在掉电情况下，静态功耗为1微安。

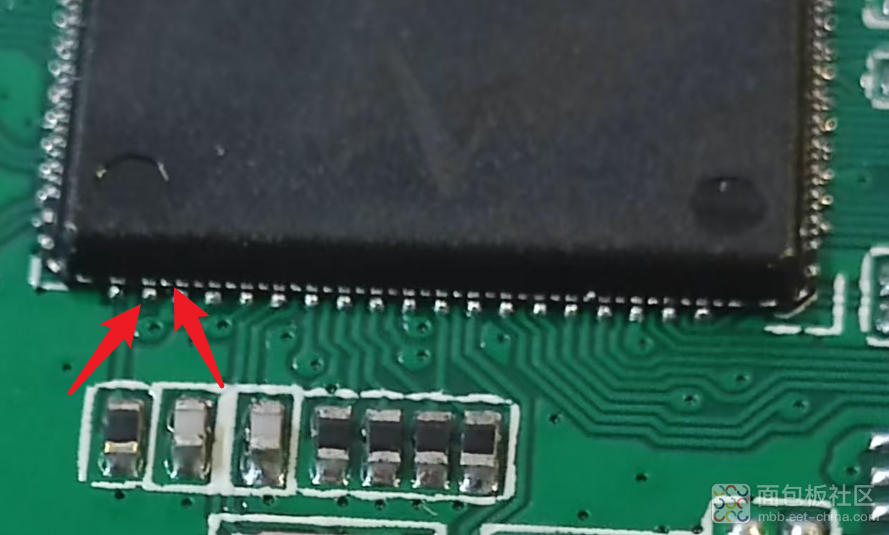

U3(AR9331 )是 Atheros出品的一款高集成、高性价比的IEEE 802.11 2.4 GHz SoC，用于AP和路由器平台，引脚采用QFN形式，但是是双排形式。对工艺焊接提出了更高的要求。这种形式封装适合小体积线路板多pin脚。

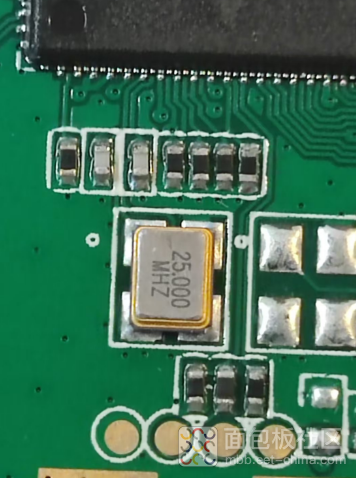

AR9331是一款MIPS24K架构的处理器，工作在2.4GHz频段，支持802.11n标准，提供高速无线连接。它集成了Wi-Fi连接和网络数据处理能力，常用于消费级路由器，提供强大的网络处理能力。AR9331的特点还包括低功耗、GPIO接口、I2S总线、USB端口和UART通信接口，这些特性使得AR9331成为物联网设备中常用的SoC。使用的是25M外挂晶振。同时在soc芯片底部做了开窗散热。

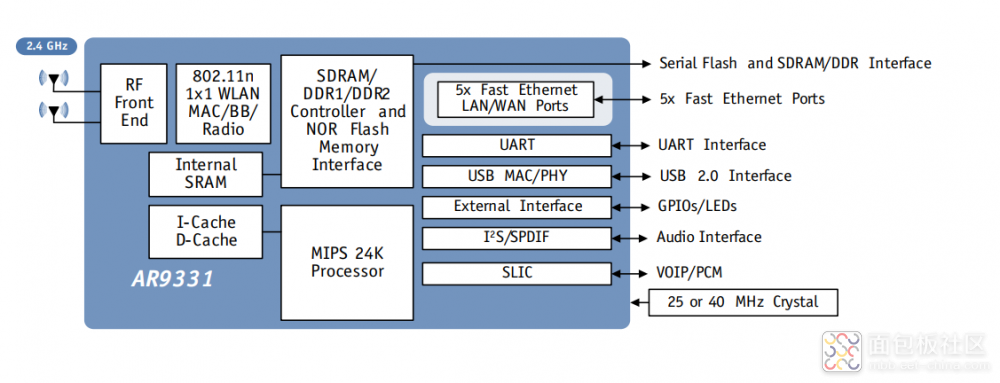

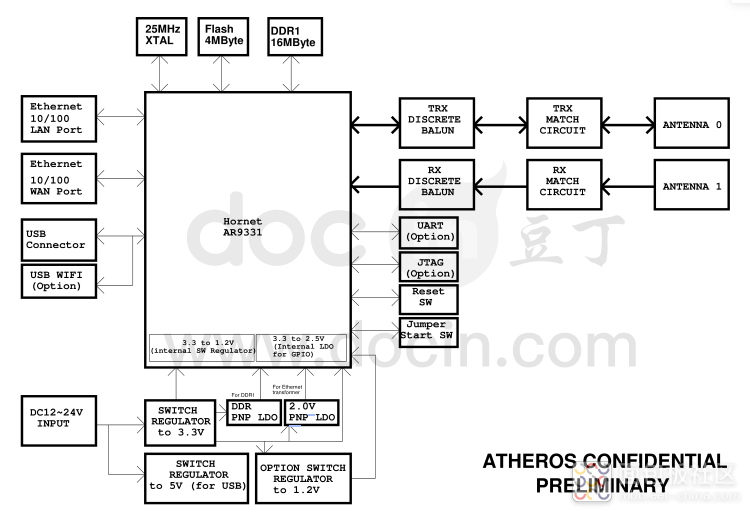

如下是该款soc的系统框架图和IC的应用设计图

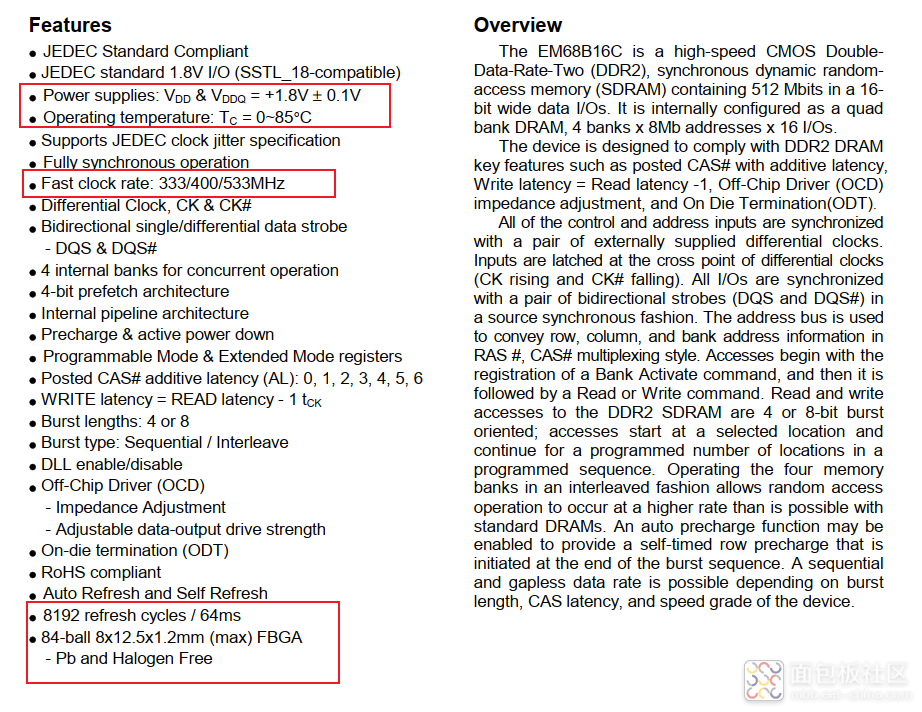

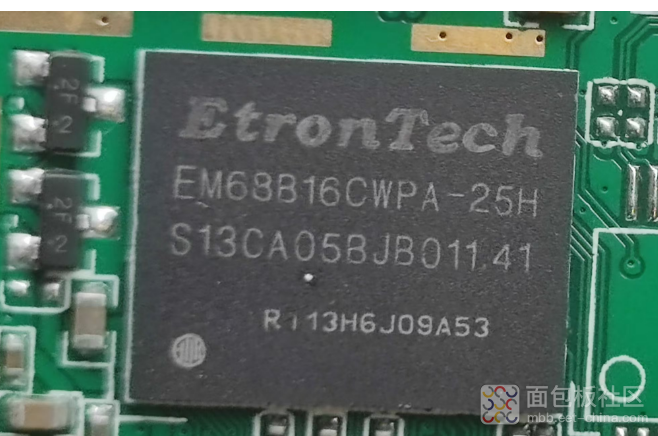

U4(EM68B16CWPA-25H)是32M ×16位DDRII同步DRAM （ SDRAM ），。1.8v电源输入，用于SOC出来的数据缓存。

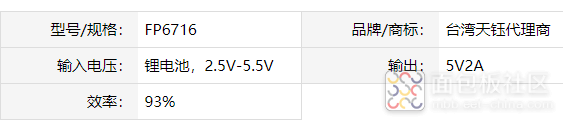

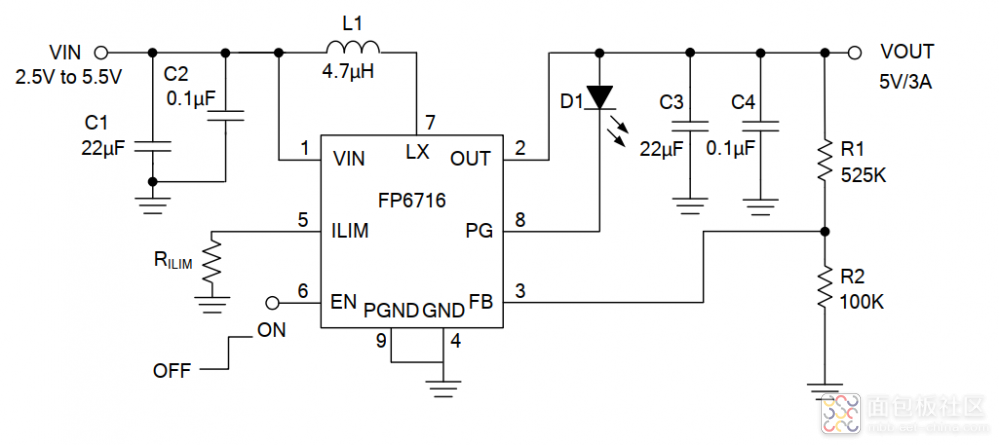

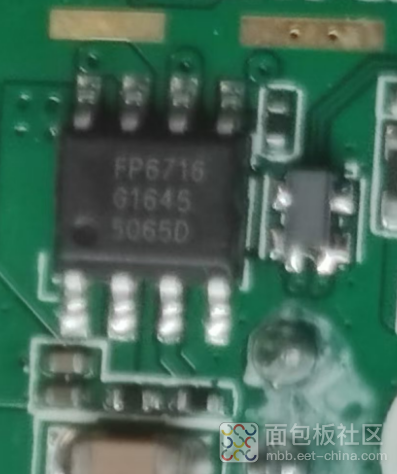

U5(FP6716)是FITI出品的一款效率高，固定550KHz频率，current mode PWM升压DC/DC转换器，通过锂电池输入 5V2A输出给IC。该IC能限流同时 内置一个0.05Ω N沟道MOSFET开关和0.08Ω P沟道同步整流器，所以外部就不需要肖特基二极管，节省的空间和成本。其工作低输入电压2.5V，输出电压可通过外部电阻调整，最大可调输出电压5.25V。

FP6716宽输入电压2.5V～5.5V，可调限流功能，短路保护，输出过压保护，软启动功能，温度保护，低静态电流。

FP6716封装形式：SOP8（IC底部带散热片）

效率达到93%

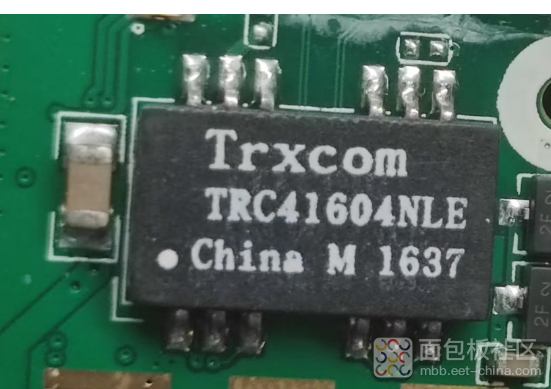

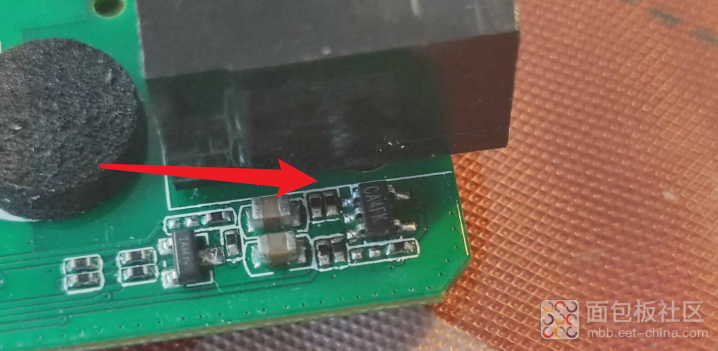

U6(TRC41604NLE)是泰瑞康出品器件，通过其摆放的位置，猜测其为LAN的接口滤波器。防止接口受到外界干扰。Ps:第一次见到这种封装

PCB布局

板子使用的很薄的结构，拆测厚度只有0.8mm.改款产品在PCB布局方面还是做的很不错的，

1、在大功率和热器件下方做了散热处理。在露铜开窗的同时还做了开孔处理，保证芯片底部的热量及时散出去，如SOC下方和PMIC下方

2、在高辐射芯片处做了预留屏蔽罩的功能，以免产品无法满足EMC而导致重新layout.从pcb上看，产品应该是满足EMC的。因为没有看到对应的屏蔽罩。

成本控制

由于不清楚芯片具体价格，通过个人经验好淘宝预估，以上成本仅是个人预估的大致价格。

个人点评

1）亮点设计：

1.产品无螺丝，通过周边卡扣锁固。同时边缝处不割手，非常精致。同时也不会有ESD问题，接口做好防护即可。

2、背面全部为低高度器件，保证焊接的同时，能是SOC与散热硅脂有效贴合，器件不干涉。

2）不足之处：

1、高元器件与低元器件的距离不足（可能设计者就是不考虑物料返修的情况）。因为两者距离太近，在焊接过程中难免有不良需要返修，可能无法使用人工烙铁焊接。

2、由于该设备通过APP。使用人员吐槽连接经常性断连，导致经常重新操作，引起一些抱怨，希望其在此方面做优化改进。到底是设计问题还是软件策略问题。

总结

好了，以上就是对于这款CamFi卡菲单反无线传输器的拆解。电路只是做了简单的介绍（产品设计还是很不错的）。希望和各位板友的共同探讨和拆解更多的产品。从中学习电子方面知识。
