原创 冠显Micro-OLED CVBS显示驱动方案

Micro-OLED显示技术具有高刷新率、高亮度低功耗、小体积等特点，是微显示领域的优选方案。针对Micro-OLED CVBS显示驱动需求，上海冠显（TDO）设计的驱动方案，实现CVBS信号到Micro-OLED显示屏的稳定转换和显示控制，将满足行业对高质量、高性能显示解决方案的迫切需求，为XR、军工、工业及医疗等应用领域提供更优质的视觉体验。

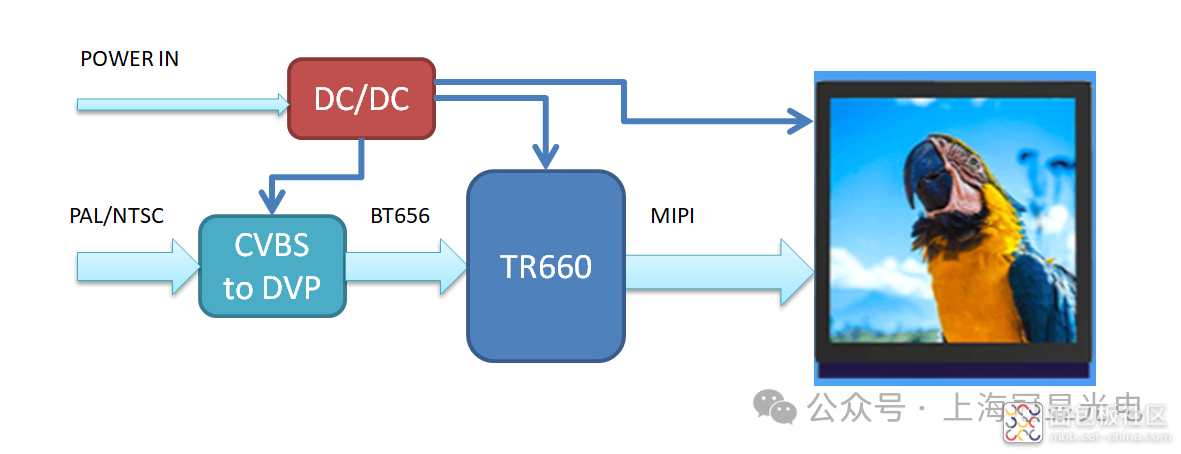

方案架构

显示屏驱动板

TV103F1CSFS01 是TDO自主开发的单目硅基 OLED 显示屏驱动板，以 SH1.0连接器为 CVBS 及电源输入接口，输出信号为 MIPI 信号。可应用于 TDO 硅基产品（0.49''、1.03''）的 demo 展示、产品特性评估以及基于该驱动板进行产品的二次开发。

该驱动板搭载TR660芯片，是一款 64 bit MCU，主要负责按键功能处理、DVP 信号转MIPI 信号以及配置 GM7150BC。

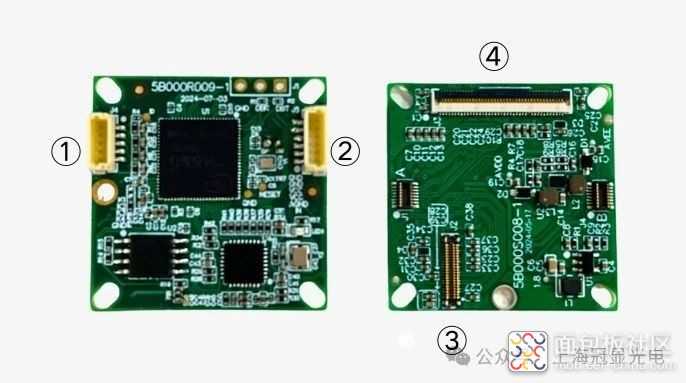

① 输出接口

② 电源及 CVBS 信号输入接口

③ 显示屏接口：可以直接连接 TDO 0.49'' 屏幕

④ 显示屏接口：可以直接连接 TDO 1.03'' 屏幕

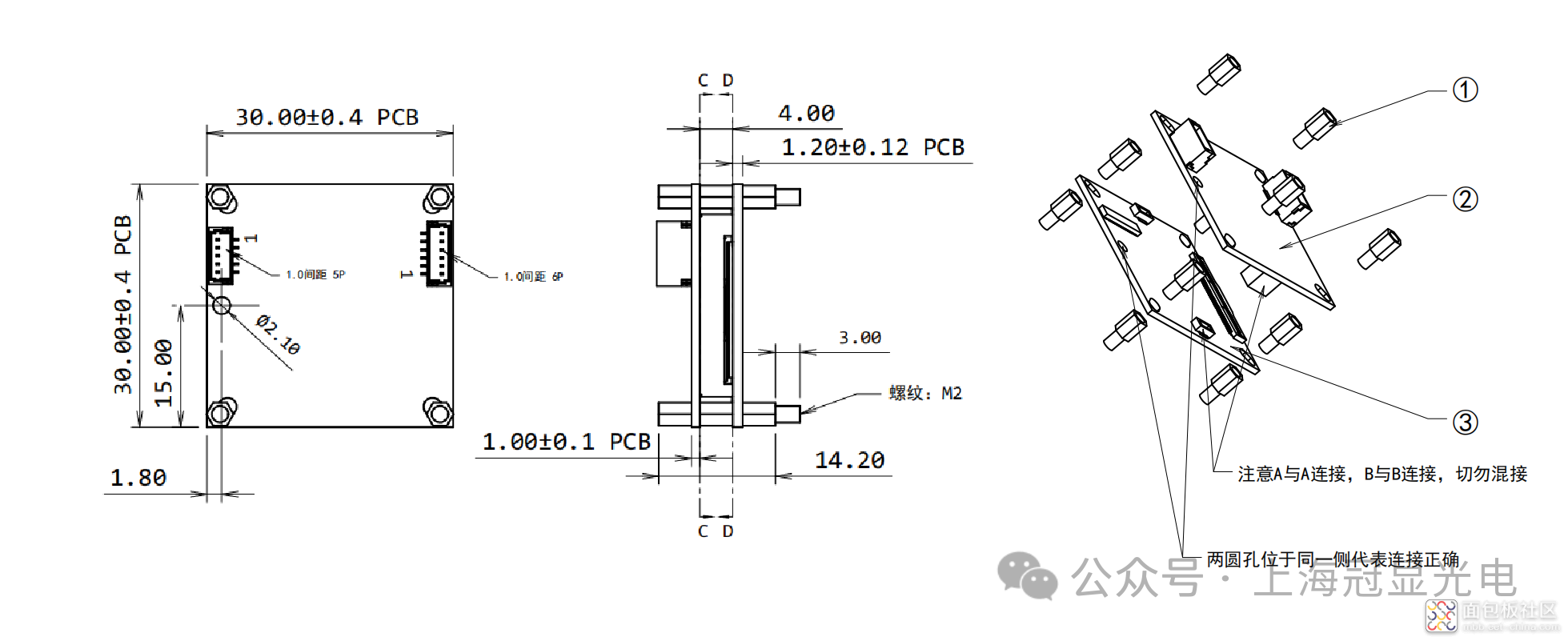

驱动板结构图

主要功能

1►

支持通过按键在预设的多种分辨率之间切换

2►

支持最大分辨率1920*1440@60Hz

3►

支持图层叠加（十字线开启/隐藏）

4►

N/P制式自动识别

5►

CVBS标准视频信号
