原创 Fast LCD 1.25" HDMI单目驱动方案：光瞄应用首选方案

在户外作业和复杂环境监测场景中，目标追踪需求、环境干扰因素和多变光线条件不断增加，传统光学观测设备面对画面模糊、响应延迟、信息缺失等问题时常难以应对。此时，显示技术的升级成为突破口——它不再只是单纯的“图像载体”，而逐步演变为“决策中枢”，成为设备智能化的核心支撑。

其中，Fast LCD 通过其高速响应、高清显示、低功耗和优秀的环境适应性，成为瞄准镜、热成像等设备理想的显示方案，极大地提升设备性能和用户体验。

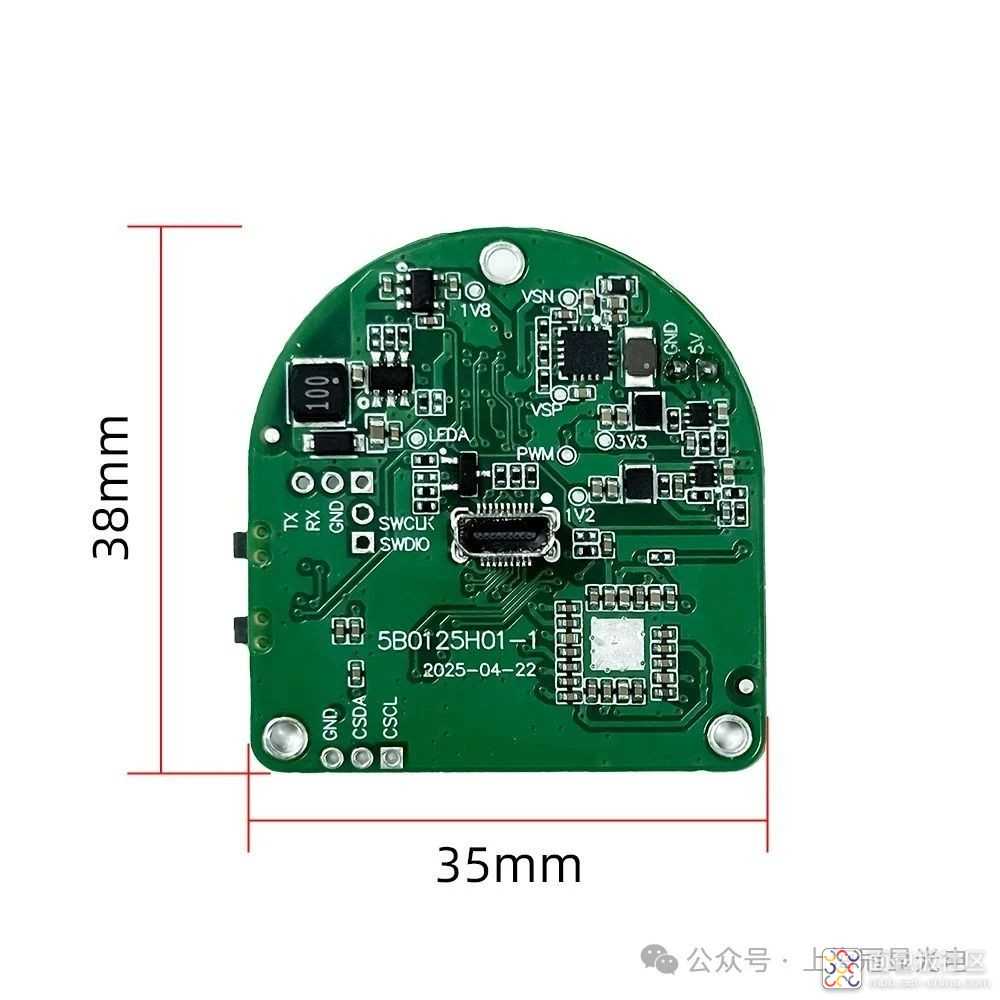

上海冠显光电推出的Fast LCD 1.25" HDMI单目驱动方案，小巧紧凑，采用HDMI 接口，方便客户前期评估，可灵活定制接口、外形尺寸等，是光学瞄准、热成像、电子取景器等应用的理想方案。

方案组成

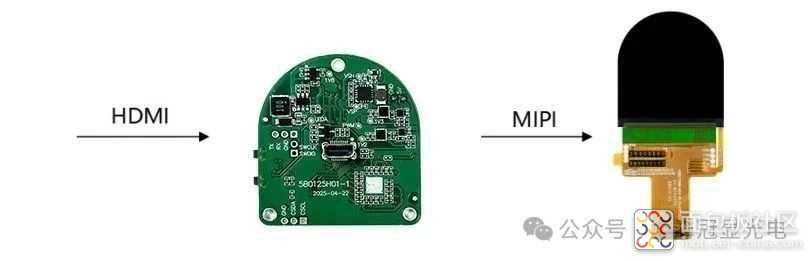

该方案以立式Micro HDMI 连接器为视频信号输入接口，输出信号为 MIPI 信号，支持通过按键调节屏幕亮度。可应用于 TDO 产品的 demo 展示、产品特性评估以及基于该驱动板进行产品的二次开发。

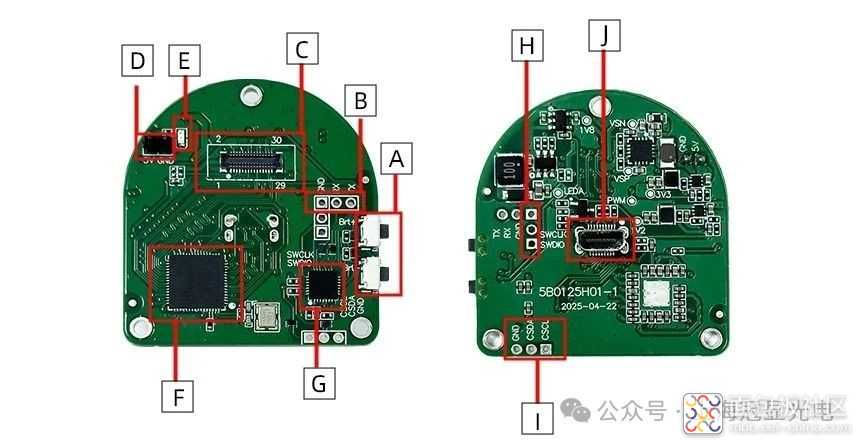

接口说明

A：按键控制：调节屏幕亮度

B：UART 调试接口

C：显示屏接口：用于连接 1.25 inch 屏幕

D：2MM 间距电源接口

E：电源指示灯

F：HDMI驱动芯片

G：MCU

H：SWD 接口：用于 MCU 的固件更新及调试。

I：I2C 调试接口

J：Micro HDMI 连接器

方案优势

✅ 1.25" Fast LCD显示屏，适配 90% 以上瞄具目镜端

✅ 小巧紧凑设计，轻量化，便于集成到便携设备中

✅ 支持按键调节屏幕亮度，方便快捷

✅ 采用HDMI输入接口，兼容主流视频源设备（如摄像机、电脑等），方便用户评估测试

✅ 可通过串口/I2C进行调试
