滴哩收音机耳机拆解

在学生生涯,大伙肯定对衬衫的话题再熟悉不过了,都会调侃经济一直在发展,只有英语听力的衬衫的价格永远不会发生变化。没错,高考听力考试在正式开始前有一道试音的题目。

例如,你将听到以下内容:

M: Excuse me. Can you tell me how much the shirt is ?

W: Yes, it’s nine fifteen.

请看选项:

How much is the shirt?

[A]£19.15   [B] £9.15   [C] £9.18

衬衫的价格为9磅15便士,所以你选择[B]项,并在试卷上将其标出。

所以我们只要一听到衬衣价格,就会想到高考听力考试,而且大家也都记住了衬衣的价格9磅15便士。

大伙看到这,应该清楚我拆解的东西是何物了吧,没错,今天所要拆解的产品是一款收音机耳机。

我这款是电池款,它支持FM调频,适配50-108MHZ.满足日常收音听音广播需求。同时它还支持3.5mm耳机孔,连接电脑或其他音频,作为耳机使用,即使在产品馈电情况下,依旧可以正常听音。而且还支持LCD段码屏显示频段,使用户知道目前所处的频段,满足用户的人机体验。

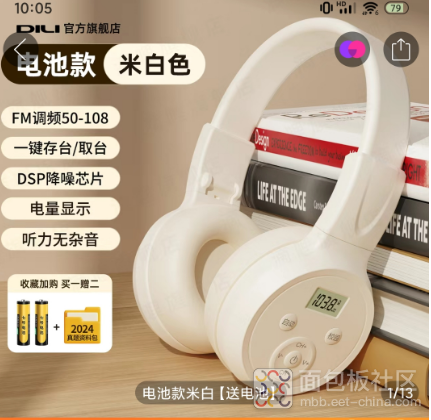

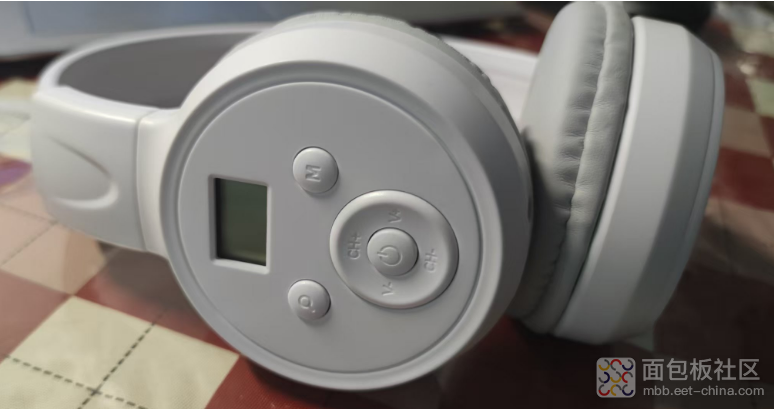

产品的实拍图

产品360度全包围沉浸式体验,同时头弓可伸缩设计,可根据头型自调头部压力,令耳罩更贴合耳廓,不会给用户带来任何的刺痛感。

拆解篇

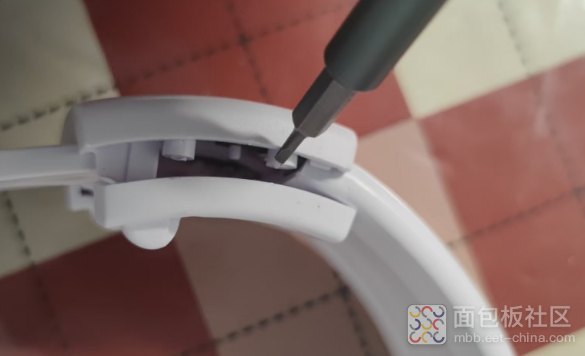

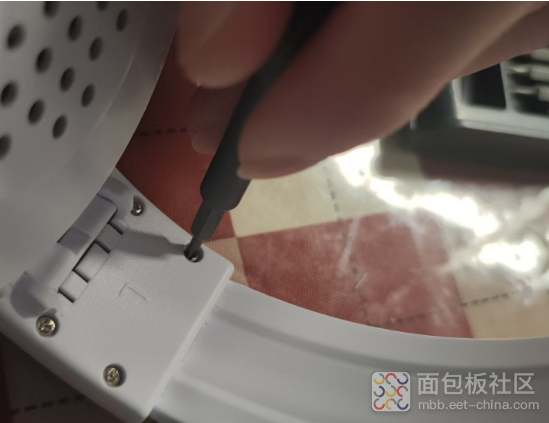

拿起我的螺丝套装,开始对产品进行拆解,卸下产品伸缩部分的4颗螺丝。

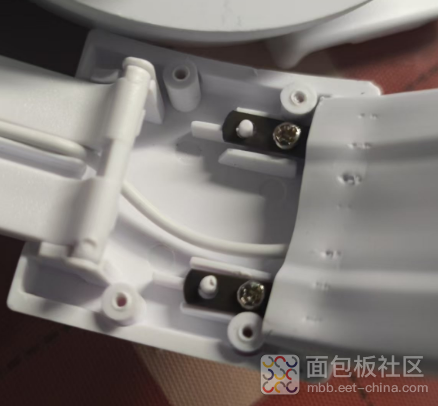

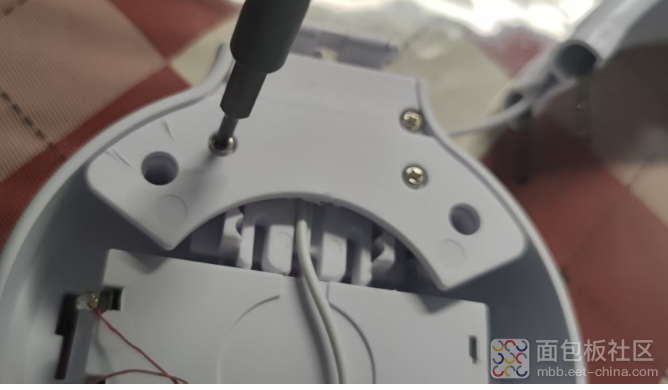

撬开夹盖,然后把盖子掰下来。再拧下如下两颗螺丝,左边的耳罩部就和头弓部分分离。只通过导线连接,因为在左边还有干电池输入和扬声器在这边。

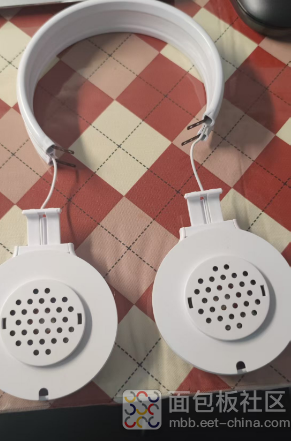

右边结构同理,同样拆开伸缩结构,拆解好后。形成如下形状

左耳机部分拆解

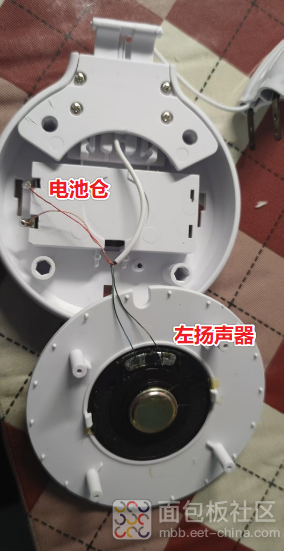

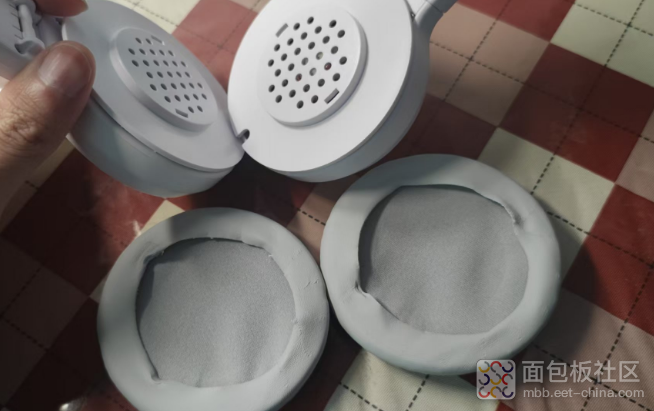

通过一字螺丝刀,把耳机罩掰下来。内部结构如下图

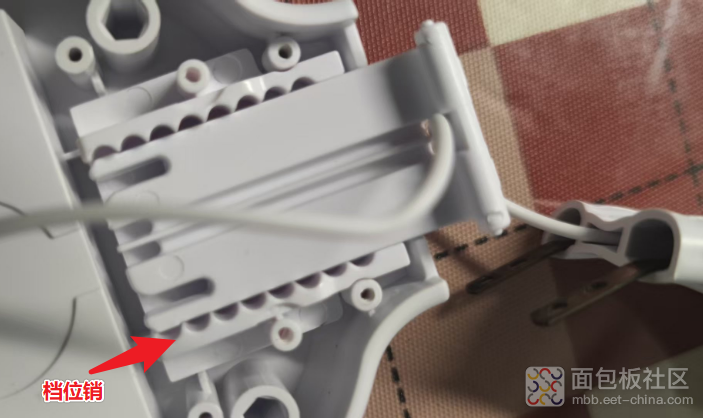

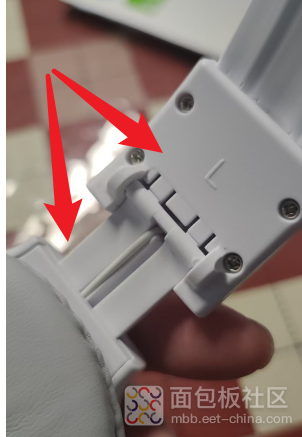

再拧下上面的螺丝钉。就可以看到内部它是如何实现伸缩了。

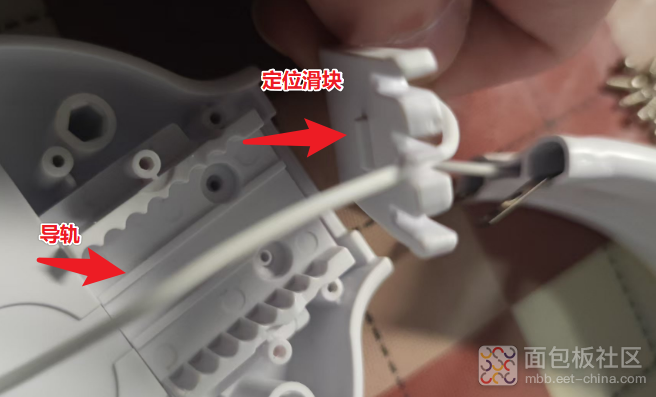

通过定位滑块在导轨内部进行往返运动

右耳机部分拆解

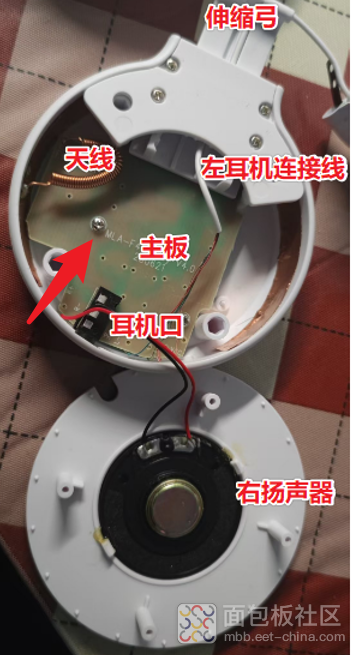

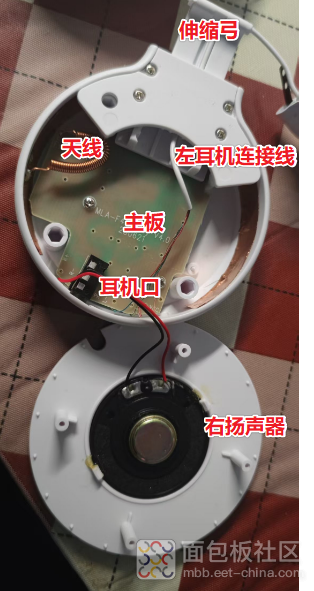

然后我们把焦点聚集到右耳机部分。同样的手法。拆解掉耳机罩。拧下螺丝内部结构呈现在眼前。

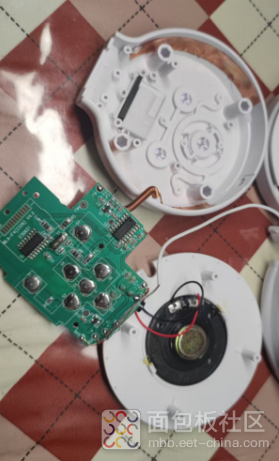

然后依次拧下其他螺丝。线路板正面呈现在眼前,按键使用的是锅仔片,保持清脆的手感。三颗IC和一块LCD段码屏。

电子部分解析

该线路板使用的是单层板和单面板,把成本压缩到极致。下面对线路板的器件进行解析。

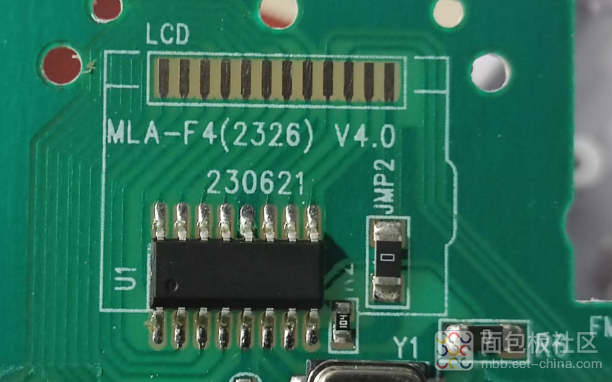

首先U1是一款颗没有丝印的IC(封装为SOP 16)。猜测是一颗MCU,支持LCD段码屏驱动IC.。LCD通过导电条(第一次见)与线路板上的金手指接触,实现信号传输。

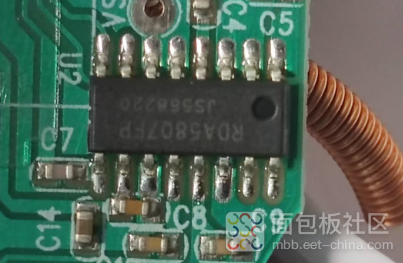

U2丝印为RDA5807FP,它是锐迪科微电子生产的专业收音IC。后来被紫光集团收购。

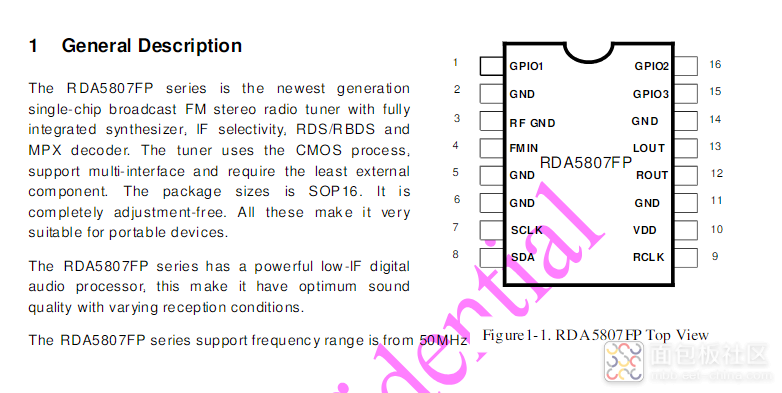

RDA5807FP,一款数字收音IC,RDA5807FP采用SOP-16封装。RDA5807FP特性:

1、 RDA5807FP灵敏度高、噪声小、抗干扰能力强、外接元件极少、性价比高;

2、 50-115MHz全球FM频段兼容(包括日本76-91MHz和欧美87.5-108MHz);

3、 使用COMS工艺单晶片集成电路,功耗极小;

4、 内置LDO调整、低功耗、超宽电压使用范围(2.7-5.5VDC);

5、 高功率32Ω负载音频输出,直接耳机驳接,无需外接音频驱动放大;

6、 内置高精度A/D(模数转换器)及数字频率合成器;

7、 I2C串行数据总线接口通讯,支持外部基准时钟输入方式;

8、 内置噪声消除、软静音、低音增强电路设计;

9、 RDA5807FP采用SOP-16封装。

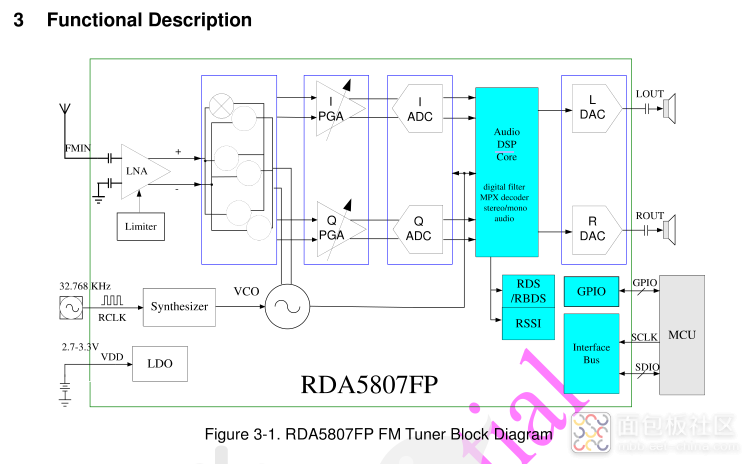

功能框图如下:

与主IC通过IIC通讯,电源输入为2.7-3.3v.IC能实现左右声道输入。

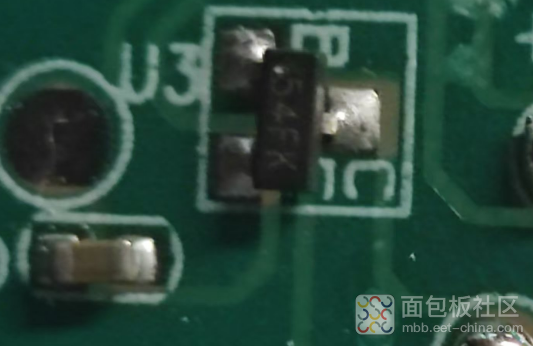

U3:丝印为54FK SOT-23 LDO 2.8V是LDO稳压IC XC6206P282MR。

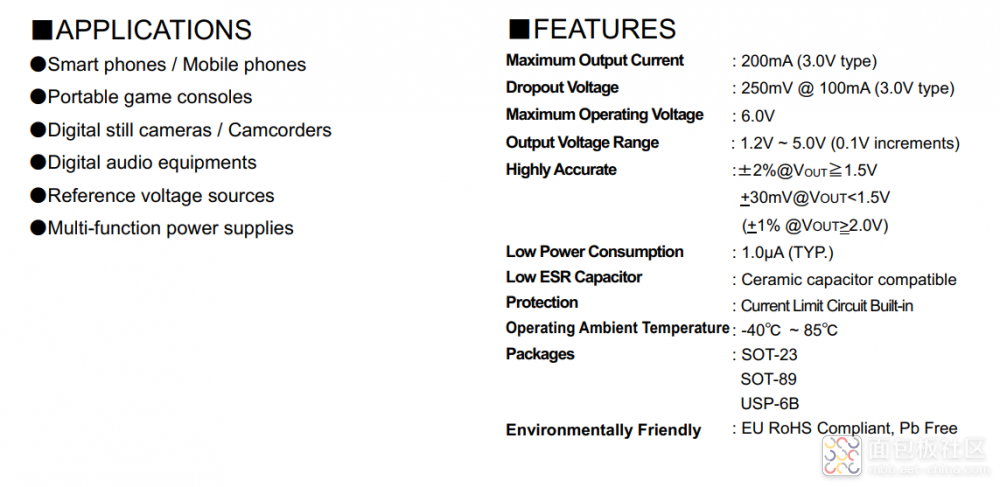

LDO稳压IC XC6206P282MR是一款低压差线性稳压器,采用SOT-23-3封装,输出电压为2.8V,适用于各种电子设备的电源管理。它的特点是功耗低、稳定性好、工作温度范围宽。在实际应用中,它可以为微控制器、传感器等低功耗器件提供稳定的电压供应。

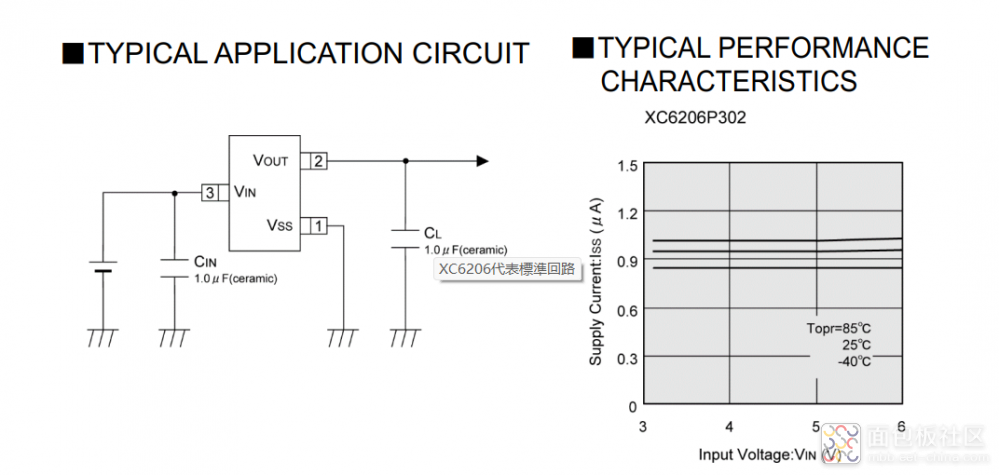

产品的典型电路设计,静态功耗保持为1uA左右。满足产品的长时间待机不漏电。

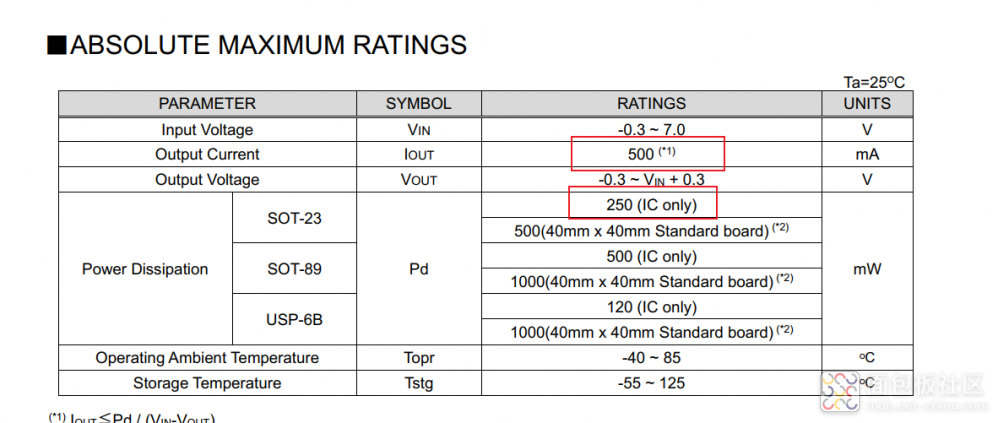

该IC输出最大店里能力为500mAIC功率为250mW。将电池输入的3v转成稳定的2.8v给到U1和U2供电。

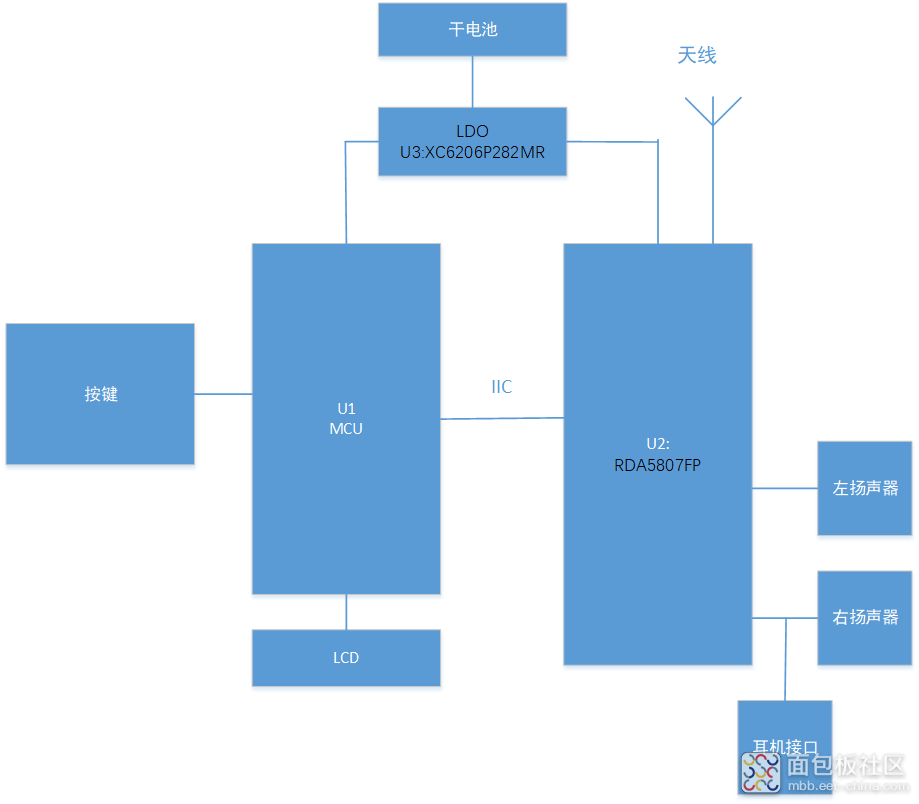

系统框图如下:

成本分析

组成

外壳

线路板

扬声器

其他

合计

价格

1.5元

5元

2

0.5元

预估9元

拼夕夕售价20元左右,也算是爆款产品,24w人好评。大致经过成本分析后还是有利润可言的,一旦量上来了,经济效益还是很足的。

个人点评:

拆解这个产品设计成本还是很低。有几个设计的电还是很不错的。

好评点

1、伸缩结构,通过卡销进行前后调节,满足用户体验舒适需求。

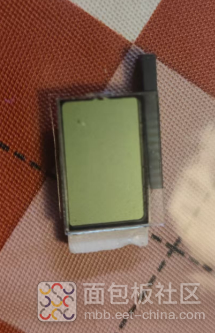

2、LCD使用了导电块连接,在我的认知里以为是通过插针焊接起来了。又了解到一个设计点。

不足点

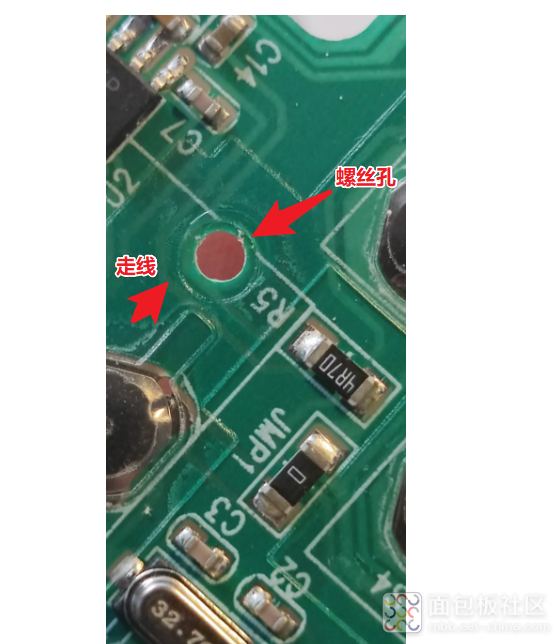

1、螺丝钉打孔离线路板很近只有0.5mm,一旦偏离会造成功能失效。

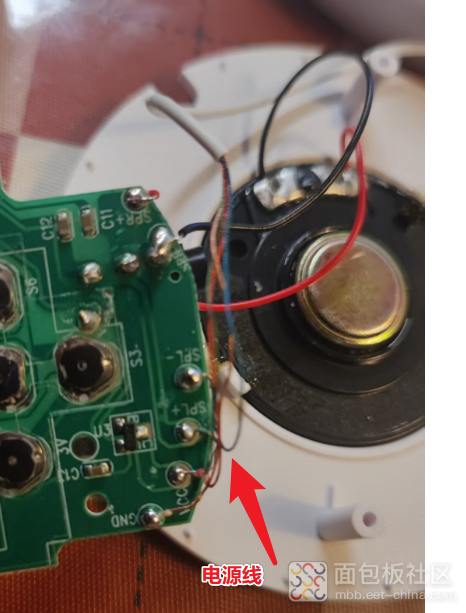

2、电池走线通过很细导线从左耳机走至右耳机。不知道会不会有压降。
