原创 【拆解】+MASSAGE GUN 筋膜枪拆解

MASSAGE GUN 筋膜枪拆解

今天给车子做保养，厂家送了一个筋膜枪。产品拿在手里还是挺有分量的。标价108元。通过海鲜市场一搜索，几十元不等，而且还是爆款。不多说，我们就来看看里面用了什么料，到底值几个钱。

外观篇

首先给它来个开箱照，从外观看，确实还是很精致，一点都不逊色品牌产品。

从箱中取出筋膜枪，沉甸甸的。附上产品的各方位视角

产品的全家福

我装上球头,使用了一番，还真不赖，有不同的敲击速度和根据力度调节不同的档位。

拆解篇

拿出我的螺丝套装，对产品开始进行拆解，首先拧下端部的十字螺丝钉

刚开始不了解结构，一顿撬，没找到入口点。后来发现头部是可以旋的，分解后取下枪头，

然后取下黑色橡皮套和灰色衬套。橡皮套里有四个钢珠。感觉是个阻尼套一样，枪体结构跟这个皮套前后运动。我拿着橡皮套试了下，有些许阻力。不像是轴承更像阻尼，缓解电机运行的刚性。同时保持枪头的直线运行。

接着用手一掰上壳体，筋膜枪内部的部件呈现在眼前。

电机偏心结构像驴拉磨一样带动杆前后运动，一块小线路板支持锂电池充电，指示灯控制，按键控制，电机控制等功能。取下电池和电机，留下线路板底座

拧下线路板上的螺丝，线路板的正反两面就看到了。

电路分析篇

线路板正反面如下图

电源：丝印为7550-1，通过半导小芯输入丝印号，app弹出各种厂家的物料，我选择一款打开规格书，这是一款150mA输出，5v输出的线性稳压器。给MCU和指示灯供电

查看规格书参数，它输入电压最大是36v，当然最小值肯定要比输出的5V要大，不然不会稳压至5v.

从上表看出输出精度为2%（大部分LDO都是这种参数），静态功耗还是很低的（没有EN，纯粹不带载能力），电流为150mA。我们尽量使用其50%以下，不然LDO发热会很大同时会影响压降。最后这个压降有点离谱了（100mA的负载）竟然达到了0.5v。

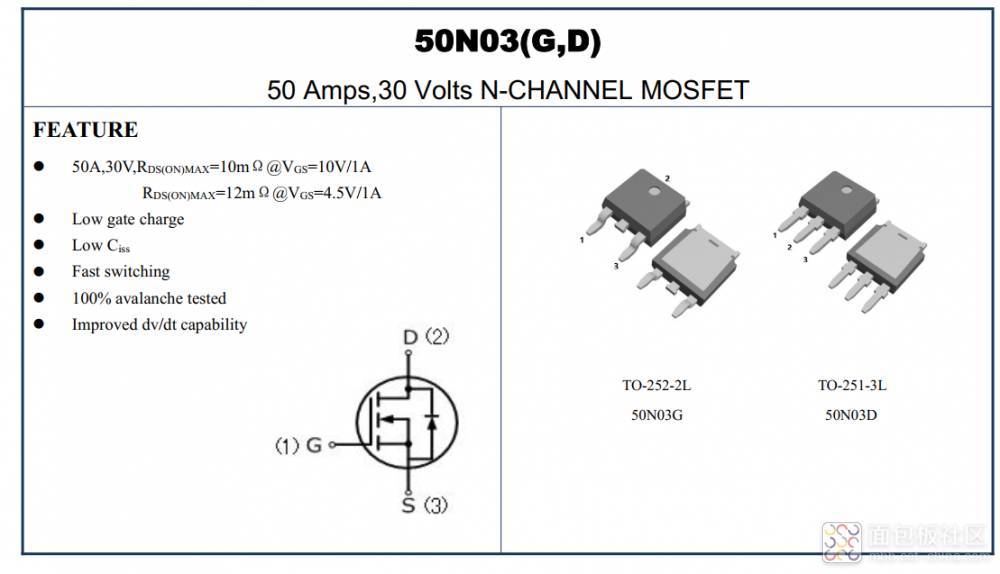

MOS管：丝印为50N03, 同样通过半导小芯输入丝印号，app弹出各种厂家的物料，我选择一款打开规格书，这是一款Nmos。控制电机，旁边的二极管为续流作用，防止电机反电动势。

它大致的功能就是开关控制直流有刷电机，MCU输出PWM控制Nmos的栅极来控制电机的转速。

MCU：由于丝印打磨，无法知道其MCU型号，大致的功能就是接收外部的按键信号，内部程序计数按键次数，通过次数得知当前档位，然后MCU输出控制不同的LED做指示灯。告知用户当前档位。

电池：电源采用电池供电(18650)，电池参数如下：为两节锂电池串联，输出7.4v给LDO供电。容量为800mAh

电机：由于螺丝无法拧下来，无法拆解电机部分，从形状大型大致猜测其电机应该是扭矩比较大的电机。引线只有两根，应该是输入直流有刷电机。所以运行噪音比较大。

电路框图

最后组装还原，产品继续使用。

成本分析

个人就产品做了简单的成本预估，仅供参考

个人点评

这款产品外观设计还是很精致的产品也很有分量，看不出来廉价的感觉。但是合计成本后确实这一块的利润还是很大的，在咸鱼买20+元还是有赚头的。商业化的产品，只要量上去的，还是很可观的。基本损坏都是电路上的器件损坏，比如长时间工作等等。

对于电路设计没什么点评的，都是低成本的物料，线路板都是用的极薄了，很脆的感觉。

1. 1、在PCB布局上尽量做下螺丝接地，螺丝孔改为金属化孔，更有利于EMC.
2. 2、大功率器件做好散热，大块覆铜或者露铜处理，保证产品的可靠运行。
