原创 【拆解】一款戴尔台式电脑主机，体积小巧

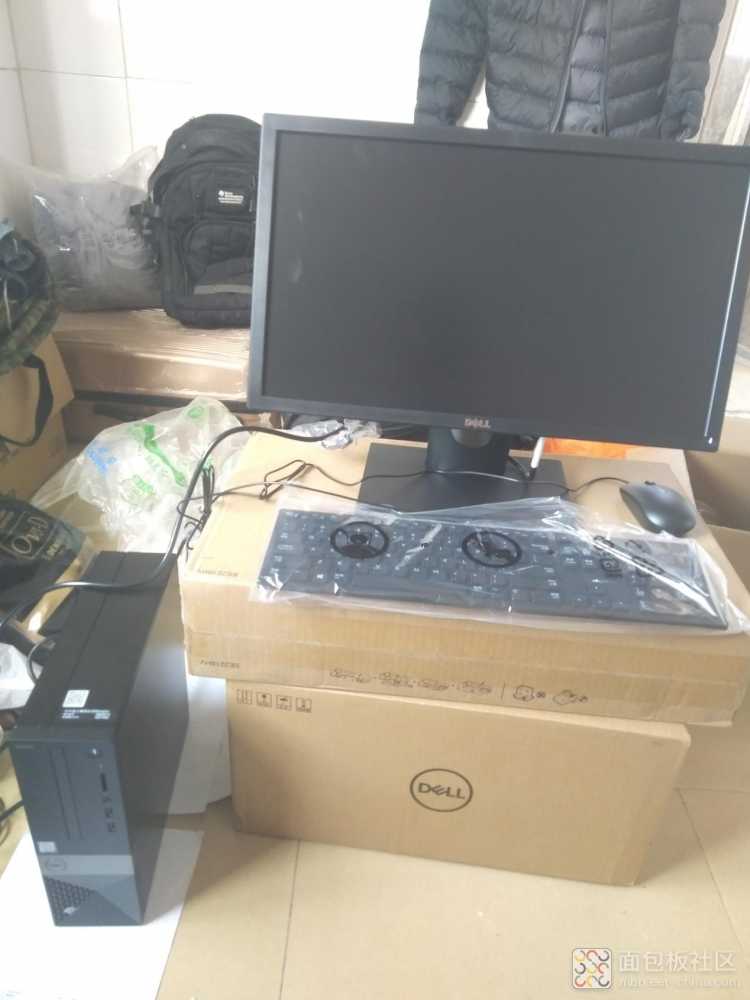

整机规格为293mm（深）× 92.6mm（宽） x 290mm（高），整机容量7.8L。

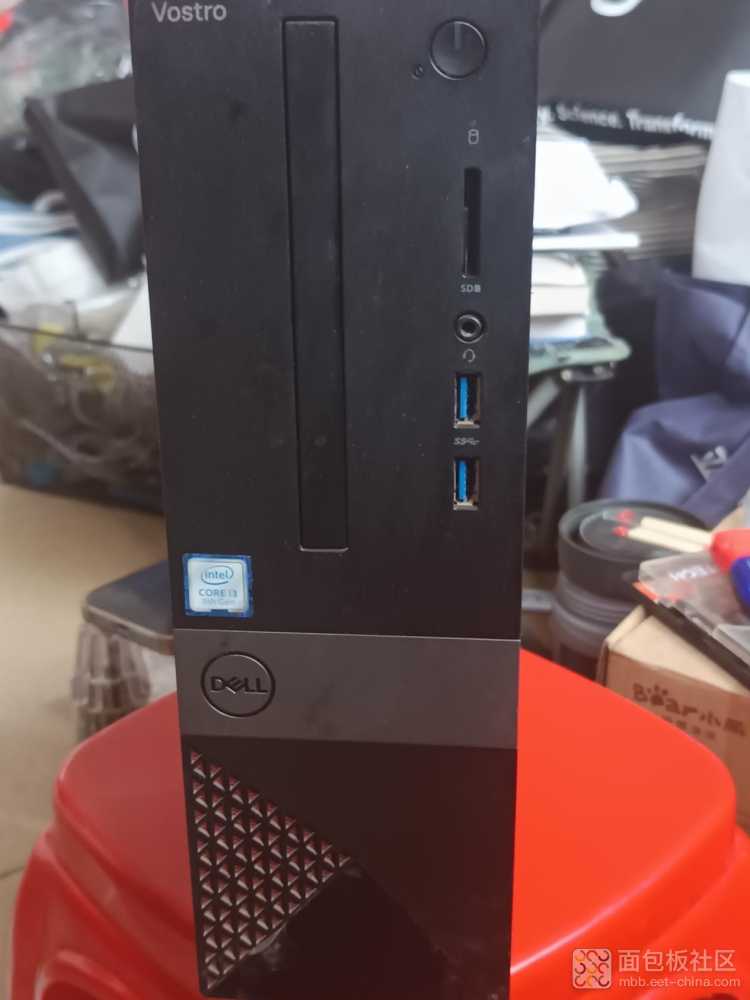

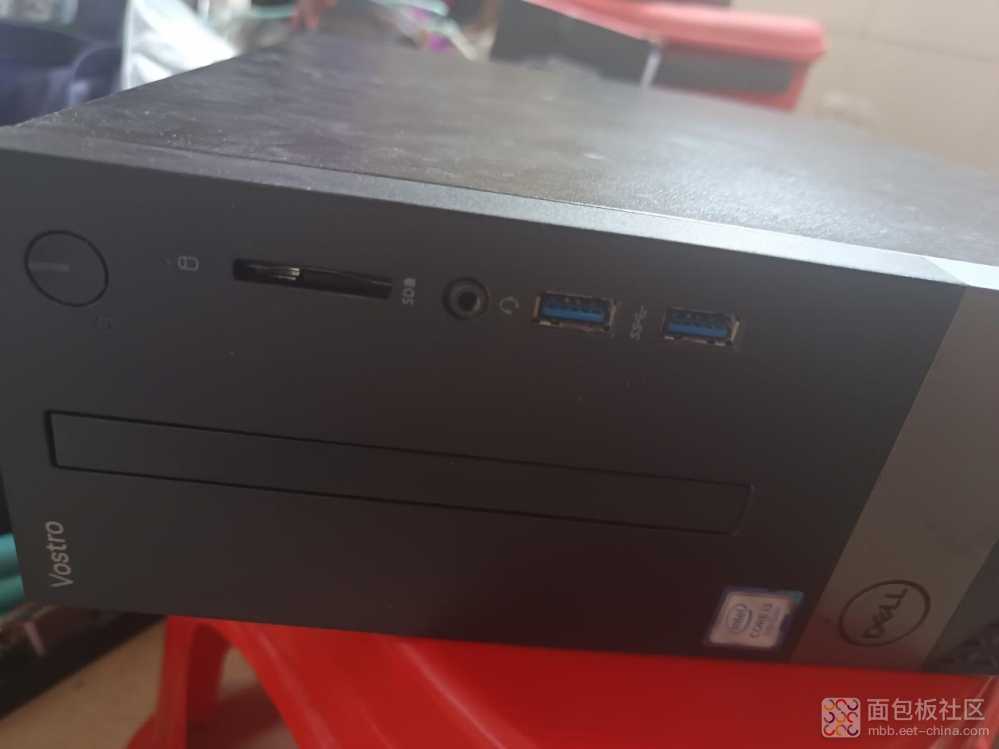

前面板上方分布着按键和接口，包含了光驱接口、电源按钮、五合一介质卡读卡器插槽、组合音频插孔以及2个USB 3.0端口。

左侧的 INTEL 贴纸标明着这台主机采用了 Coffee Lake 架构的八代酷睿i3处理器。

前面板的中部则是Dell的银色横纹，配以刻入的 Dell 标志，最下方为菱格型设计的通风口，整体内凹，原理不明，但质感还是不错，红色的内纹理算是亮点。

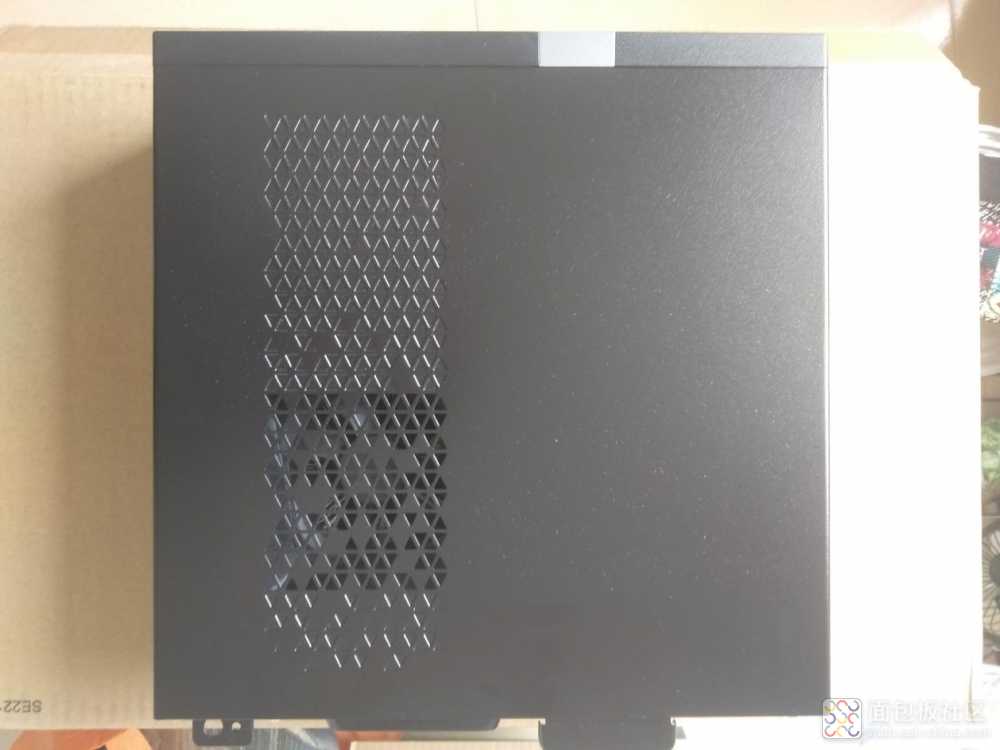

Dell 的侧面同样是菱格型的通风口设计，其它部分就是金属板材了。

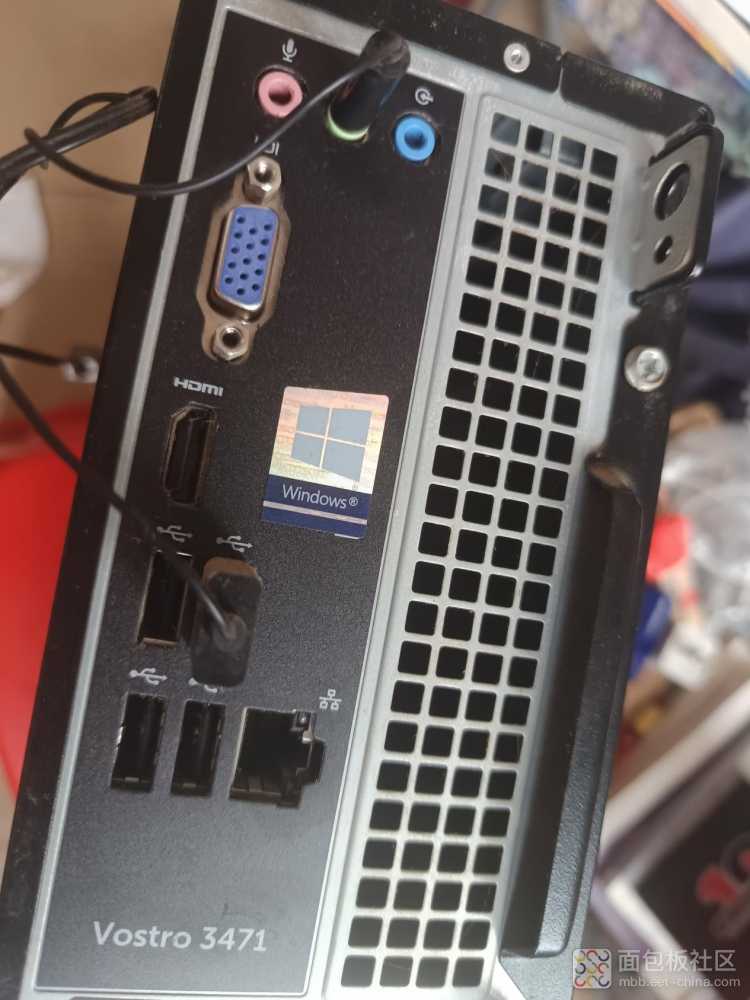

Dell 的背面，这个部分主要是I/O接口面板，可以看到接口的纵向分布还是较为均匀。

放大来看，由上之下分别是线路输入/输出端口/麦克风接口、VGA接口、HDMI端口、4个USB 2.0端口、千兆位以太网端口。

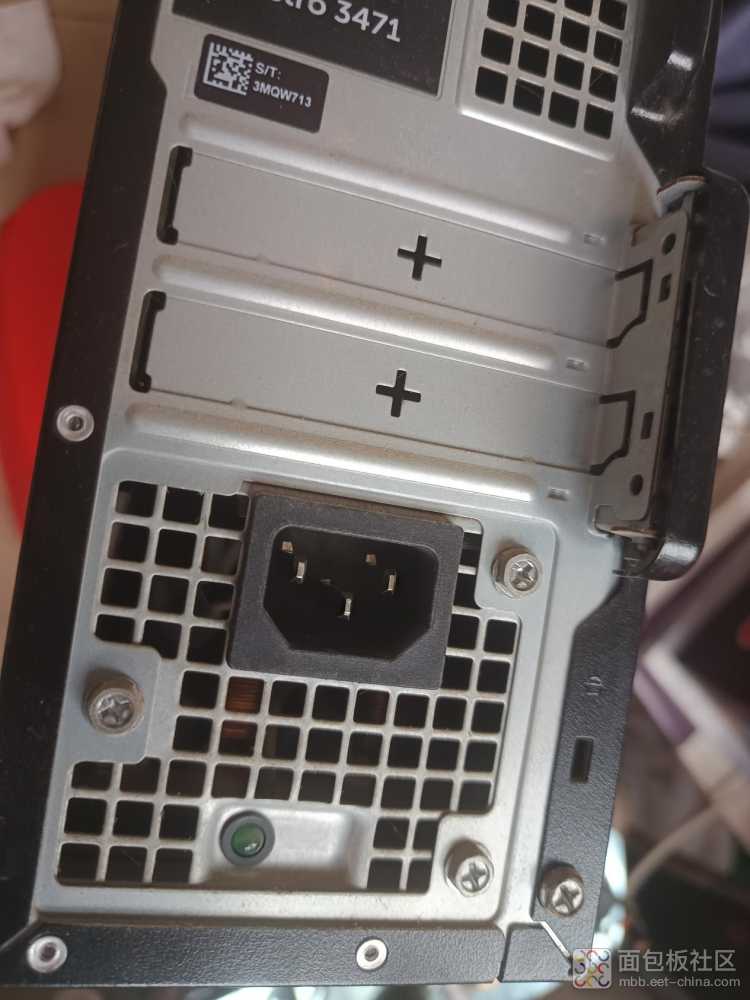

下方则是电源接口和电源指示灯。

要将背面同右侧面金属板的固定螺丝卸下，即可取下开箱。

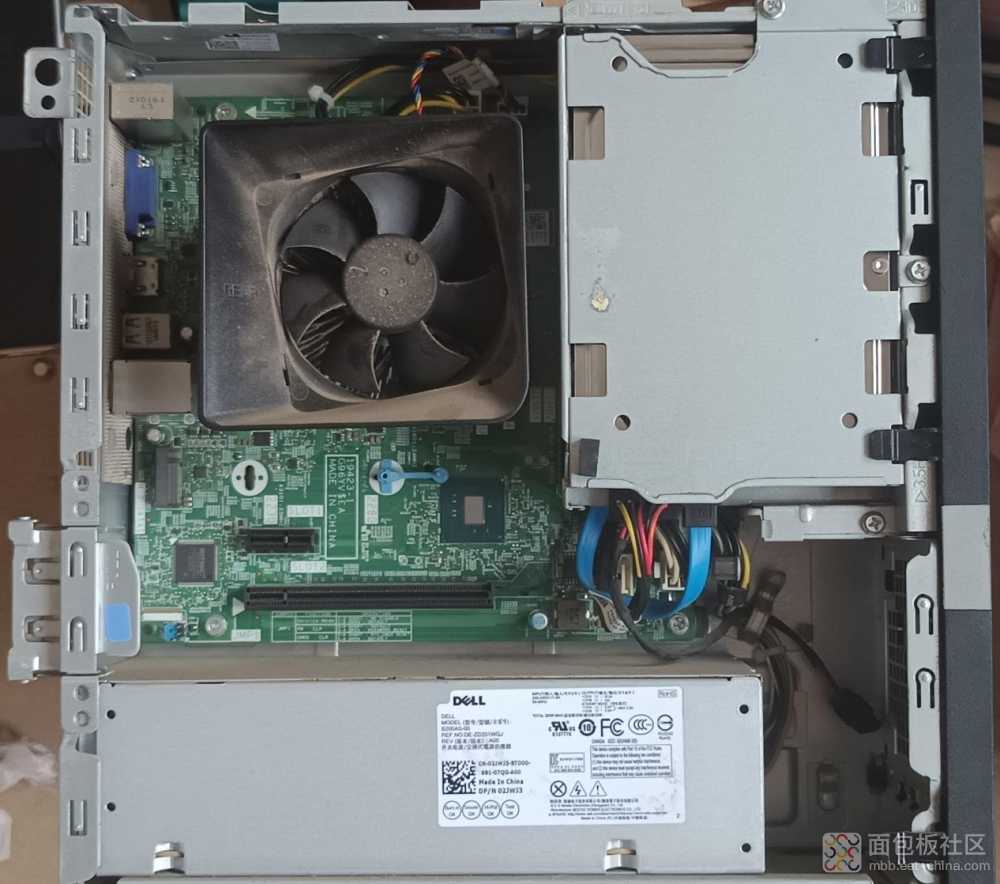

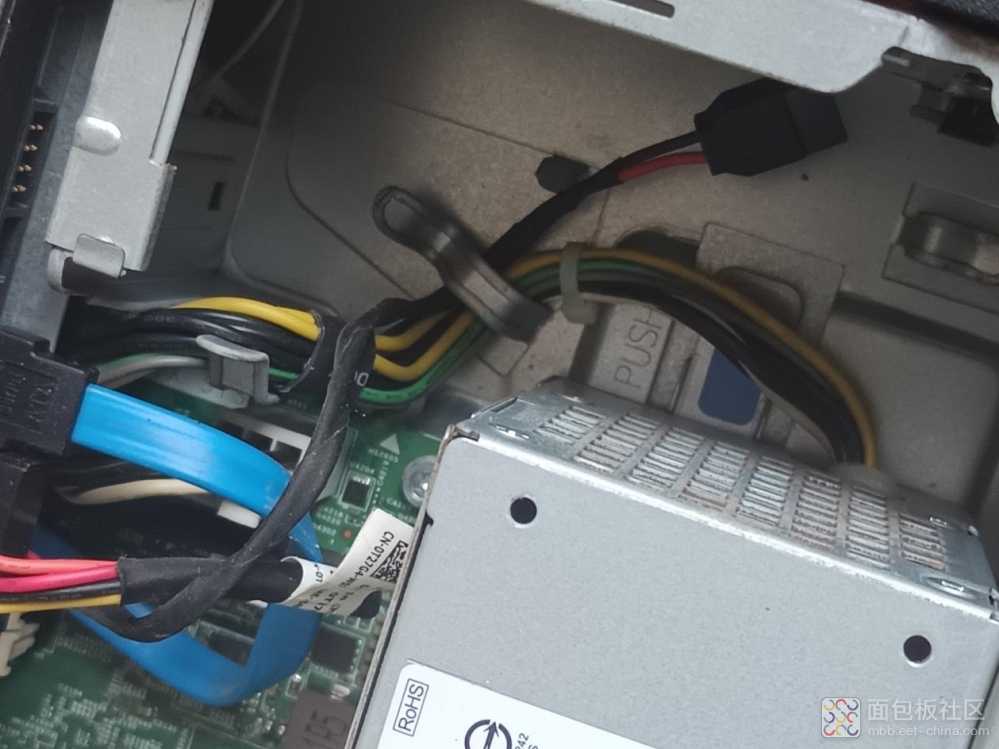

开箱之后的状态如下图所示，整体看来着实非常紧凑。

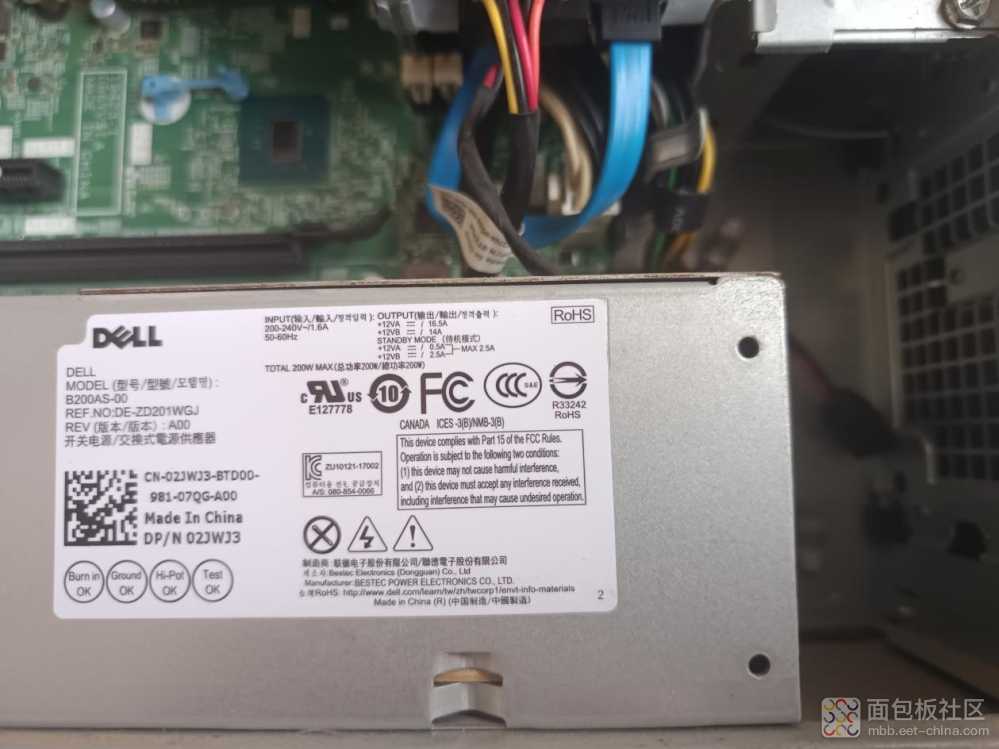

电源规格方面为200W，电源功率：200–240V 交流电，50–60Hz。

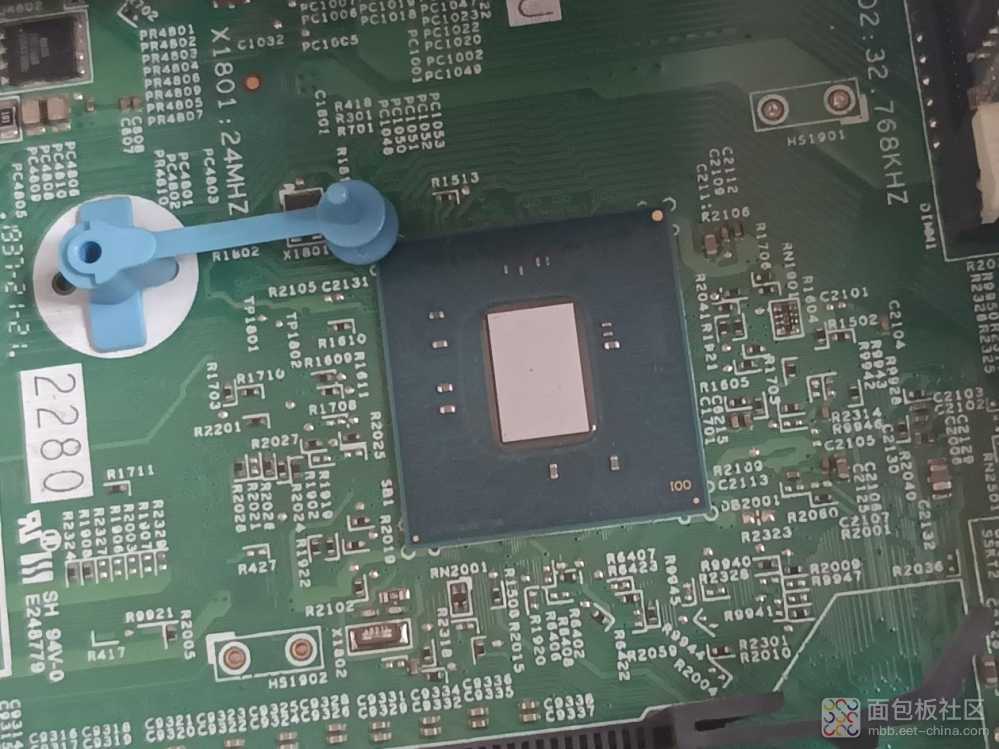

可编程逻辑器件(CPLD/FPGA)，用于集显的。

拆下查看之后，可以认出为镁光 8GB DDR4 2666MHz的内存条，中规中矩。

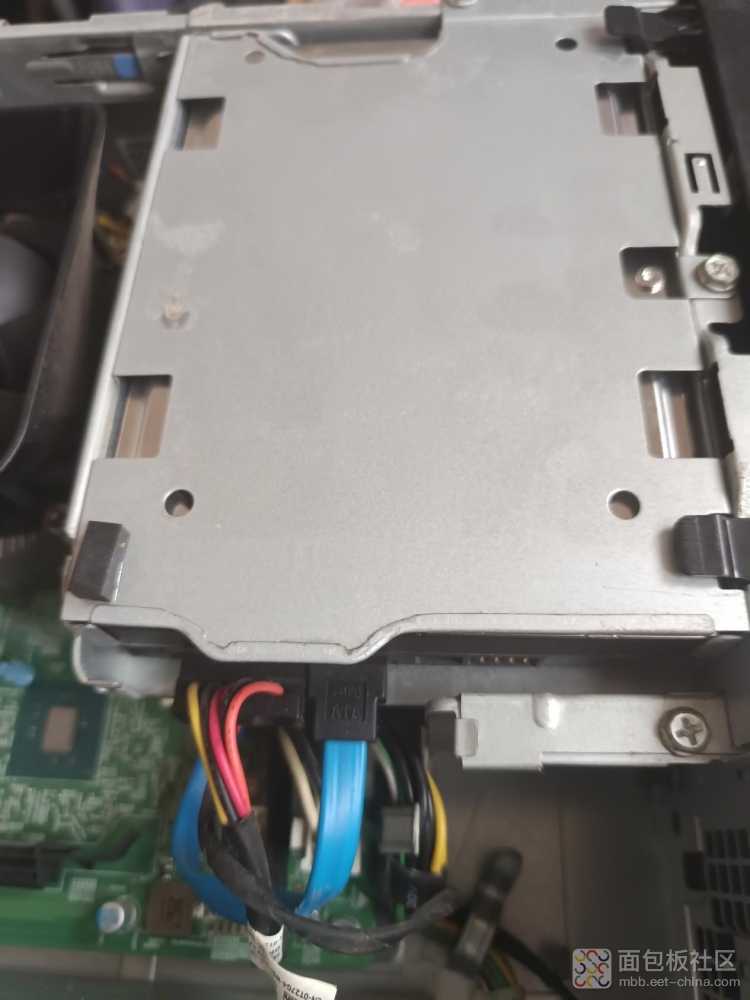

Dell 的硬盘被放置在银色的硬盘盒中，通过堆叠的方式节省了机箱内部空间。

Dell 所使用的硬盘是希捷的3.5英寸1TB机械硬盘，中规中矩，由于没有搭载额外的固态硬盘，所以这个机械硬盘也是系统所在。

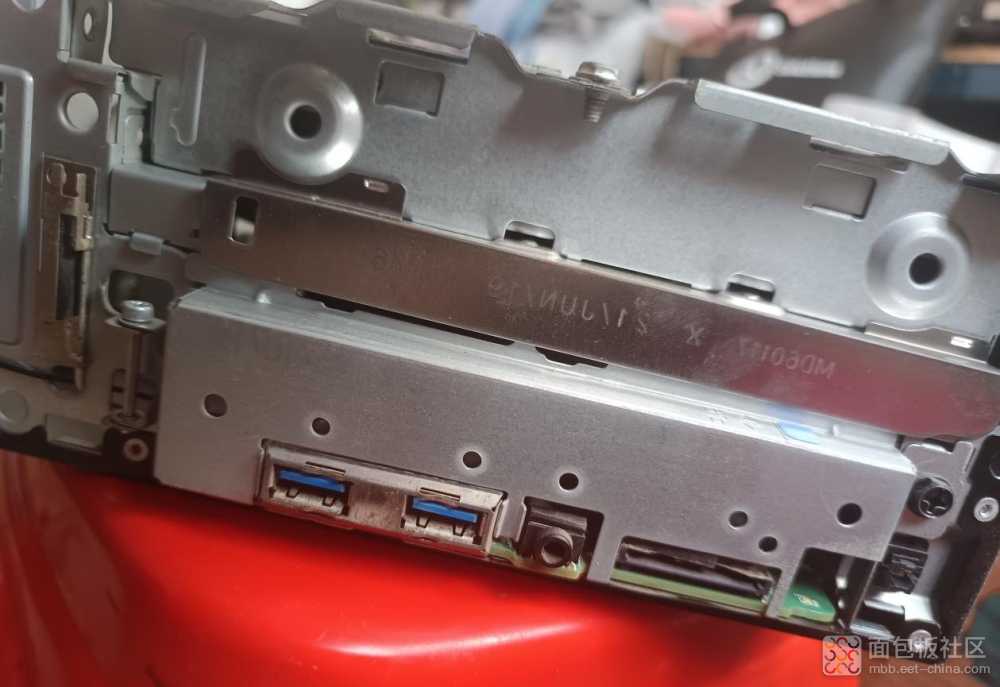

Dell 的前面板也可以拆下，依靠两个卡扣，即可取下。

取下之后，可以看到光驱部分是一个铁皮，并没有配备光驱稍显可惜，毕竟光驱在商用领域还是比较关键的，展示下Dell 0的接口组件。

SATA 接口方面，除了已经使用的SATA0，还剩下SATA2、SATA3两个接口，但 Dell 仅有一个硬盘位，最大支持2TB（7200转）。

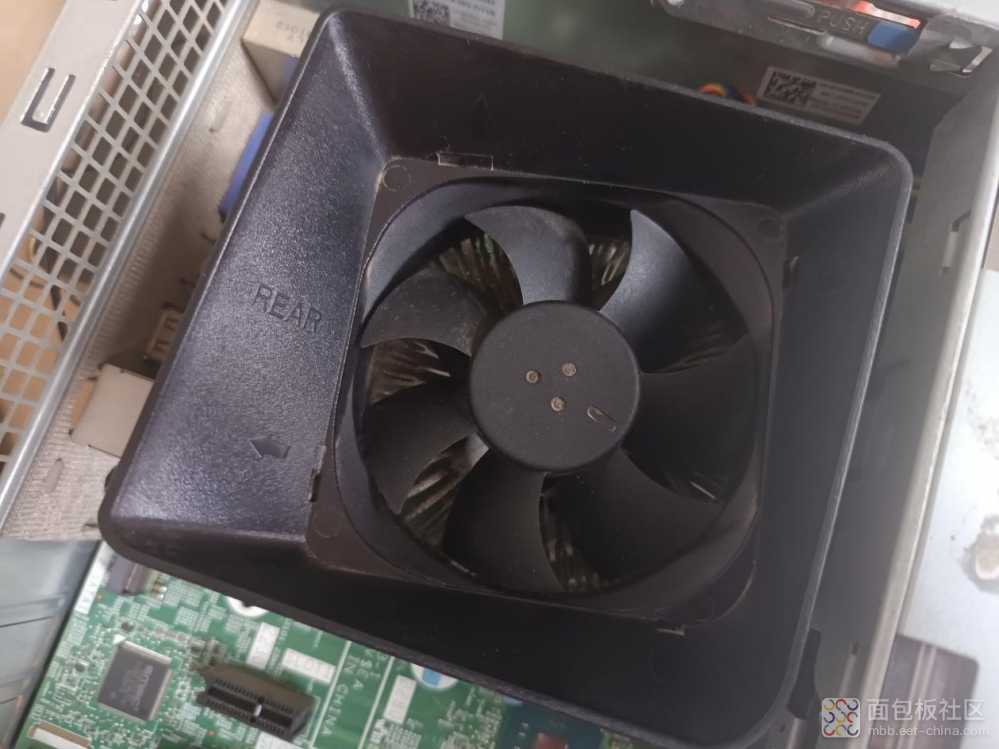

因为没有额外的机箱风扇，Dell 的 CPU 散热器还承担整机的散热。

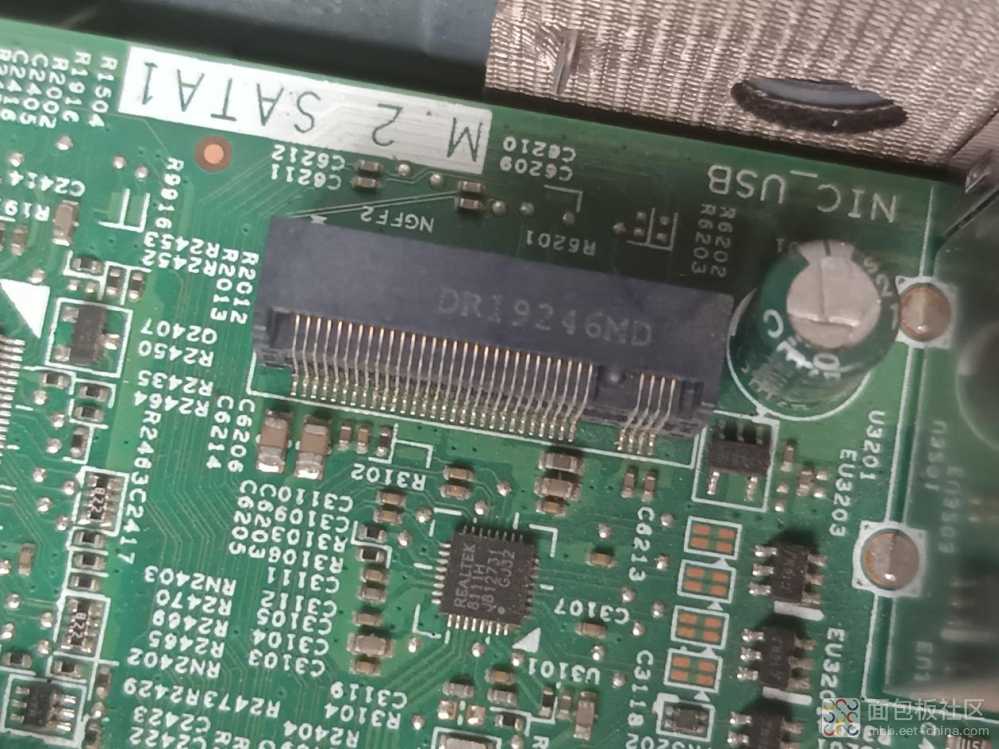

Dell 预留了一个M.2接口，不出意外是 SATA 规格，支持扩展到512GB。

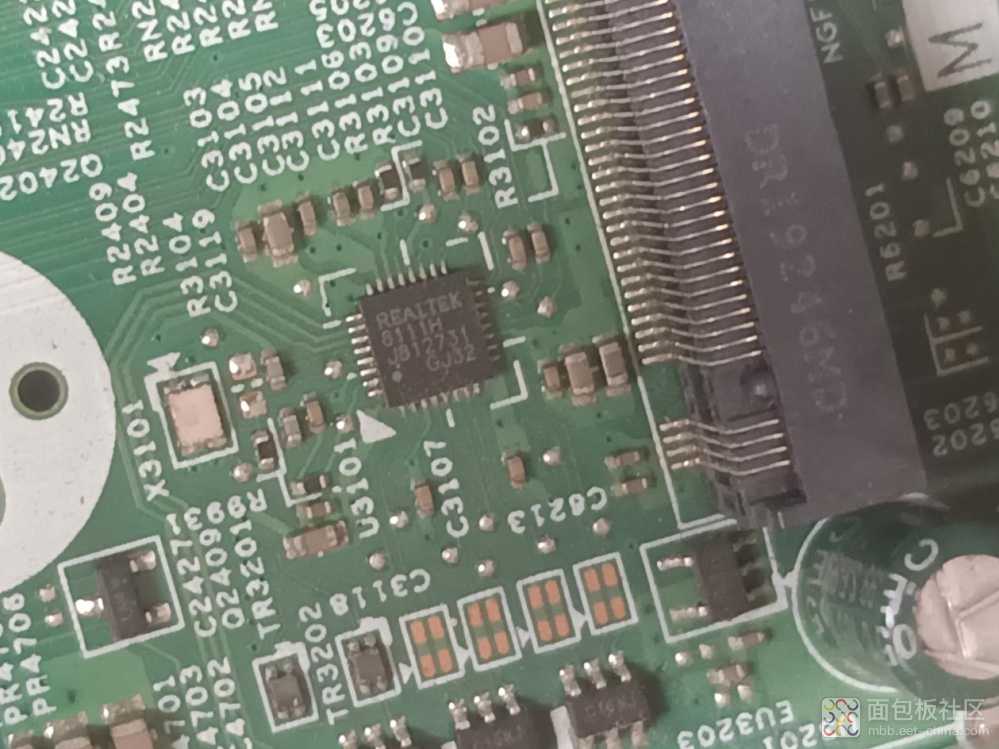

REALTEK 8111H 以太网收发器芯片。

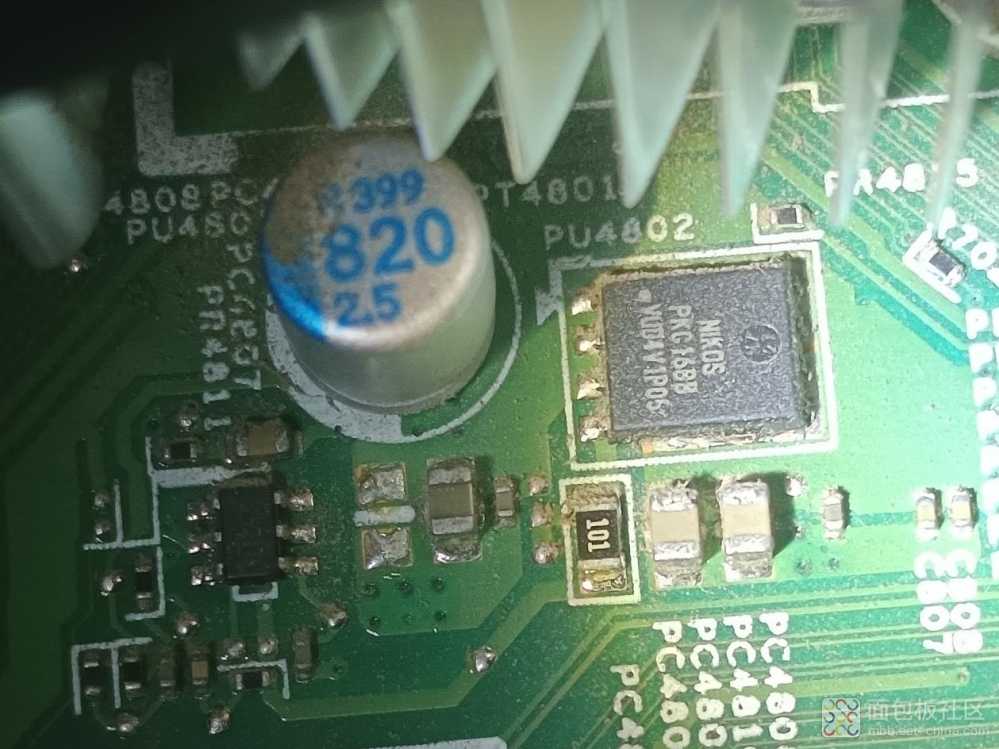

NIKOS PKC1688 ，MOS场效电晶体，NIKO-SEM(尼克森)。

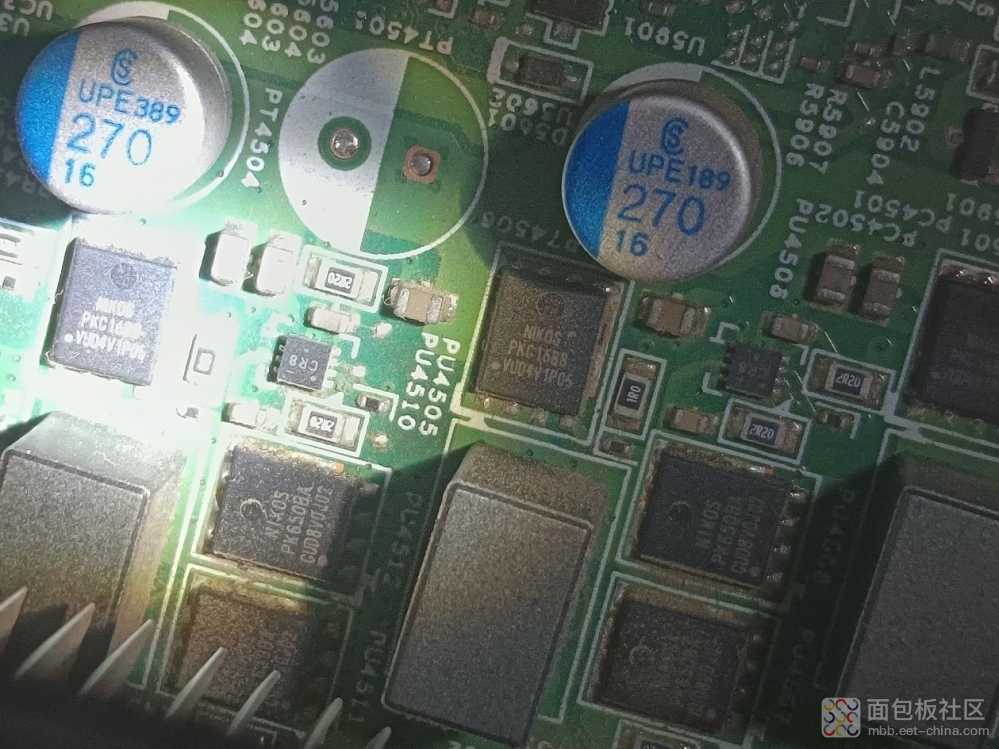

CPU 周围依然是有大量的NIKO-SEM(尼克森)的MOS场效电晶体。

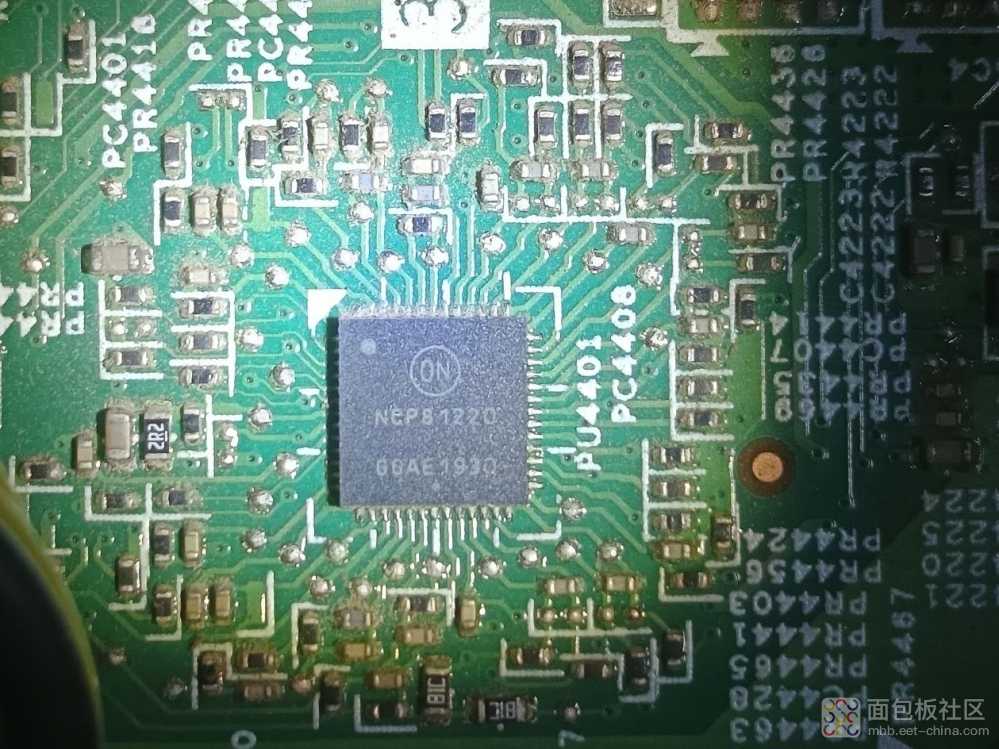

NCP81220 电源管理芯片，来自ON的。

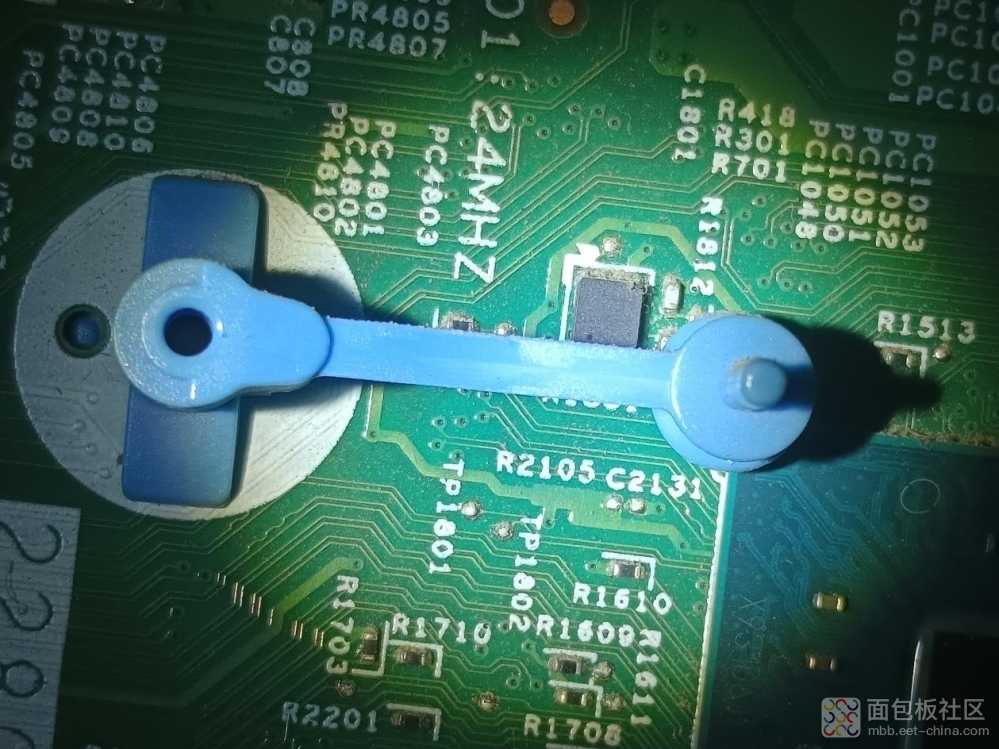

主板卡扣，电脑专用。

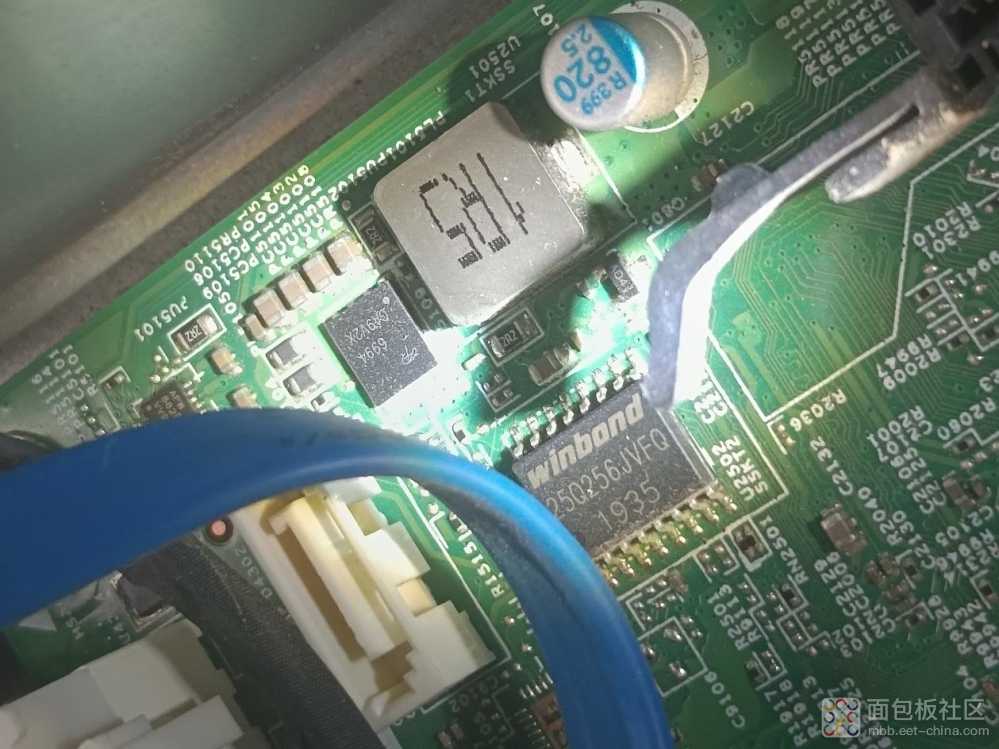

Winband 25Q256JVFQ华邦电子的闪存芯片。

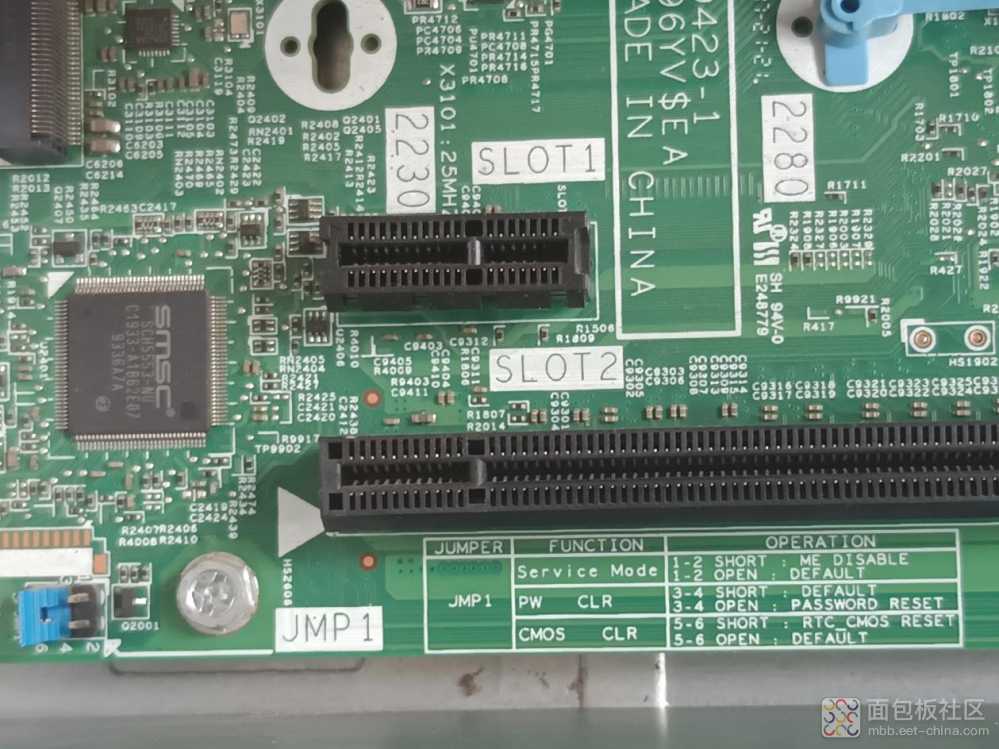

左下角的SMSC SCH5553-NU(通信接口芯片)用于扩展主板功能的I/O芯片。

Dell 主要是面向商用，所以在硬件上尽可能的满足办公需求，虽然算不上中高端配置的，但在整机的搭配比较均衡，在一线品牌商用主机中的性价比上还是相当出色。

Dell 商用主机的亮点可以归结为：硬件满足需求且性价比十足，机箱体积轻巧不占工位，前置面板接口丰富，噪音小功耗低适合商务。
