原创 【拆解】一款国产的随身充电宝，内置WiFi

这是一款随身充电宝，内置了WiFi功能，插上网线就可以发射无线上网功能了。

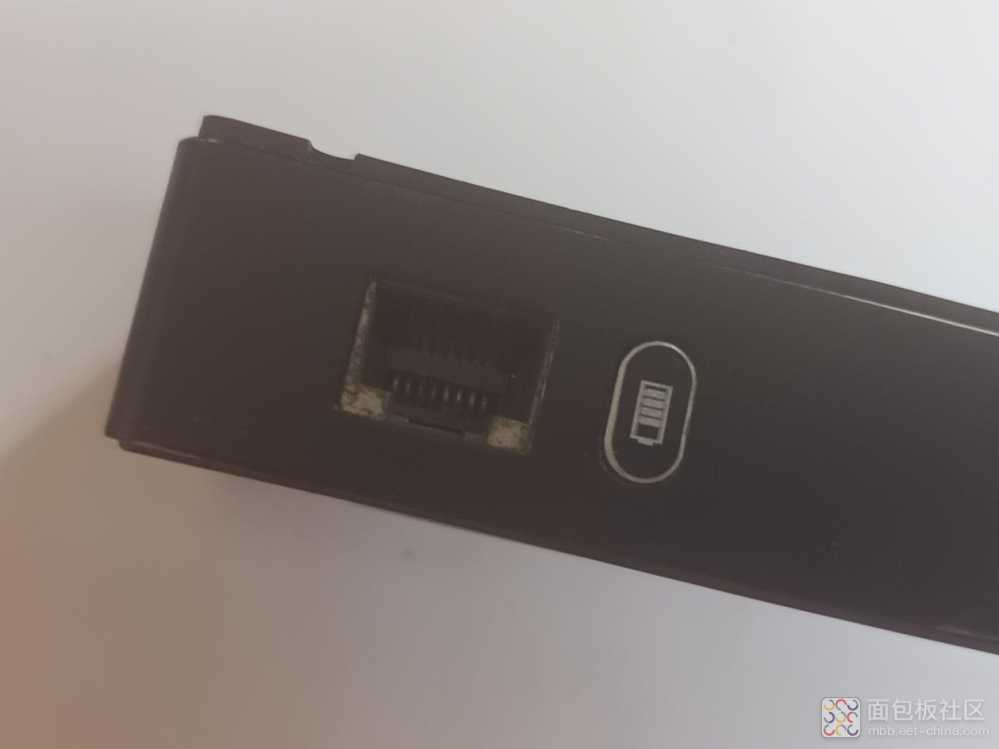

网口，电池按键。

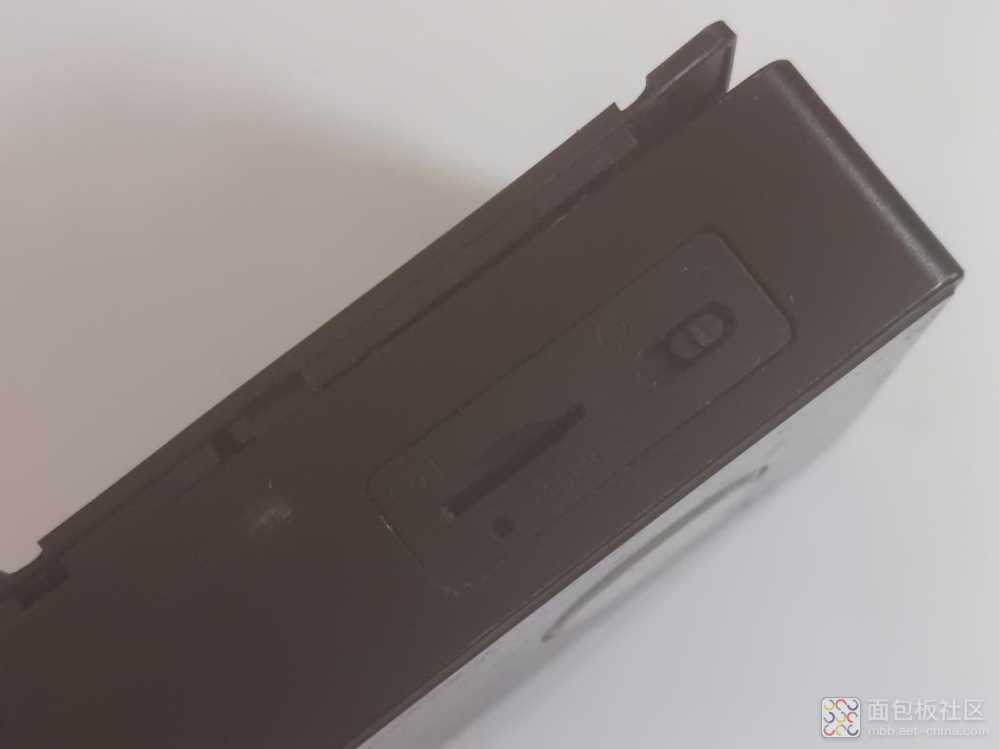

WiFi开关，内存卡插入槽。

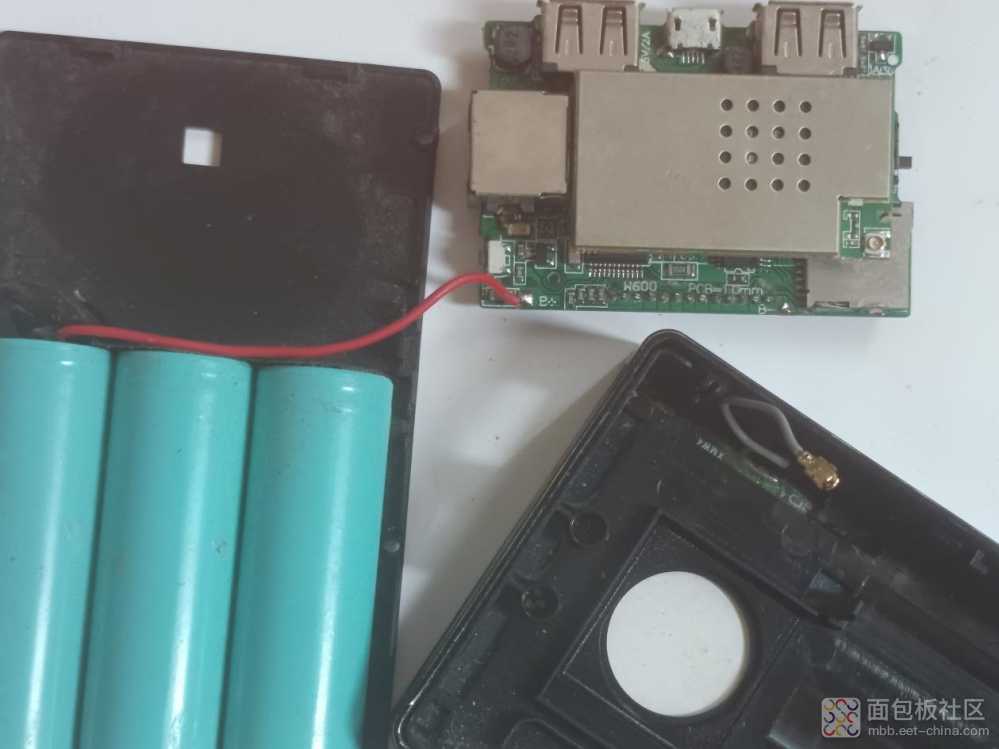

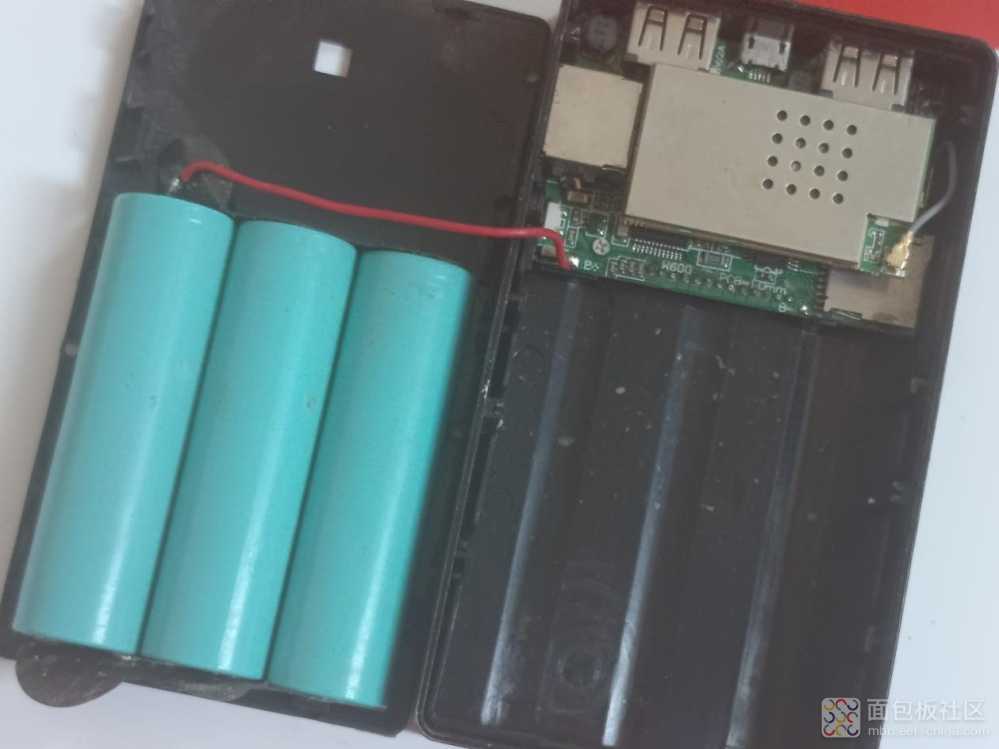

打开后盖，可以看见3节18650锂电池，采用的并联方式，还有电路板。

取下电路板，拿下WiFi天线连接的同轴线卡扣。

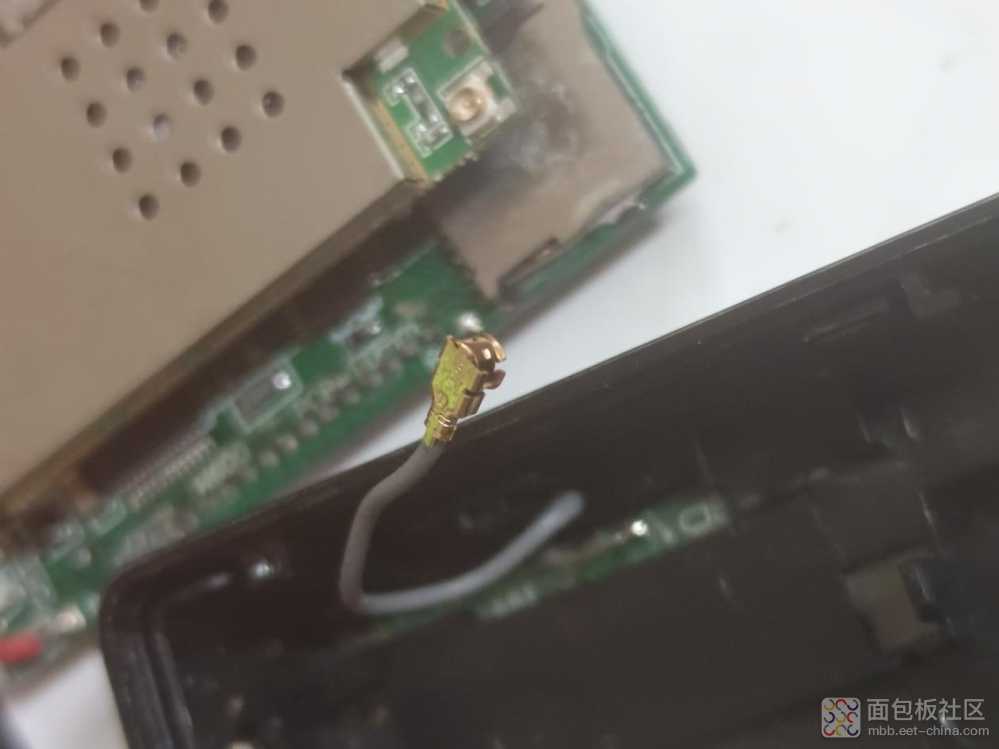

连接天线的同轴线，天线内置在壳子里面。

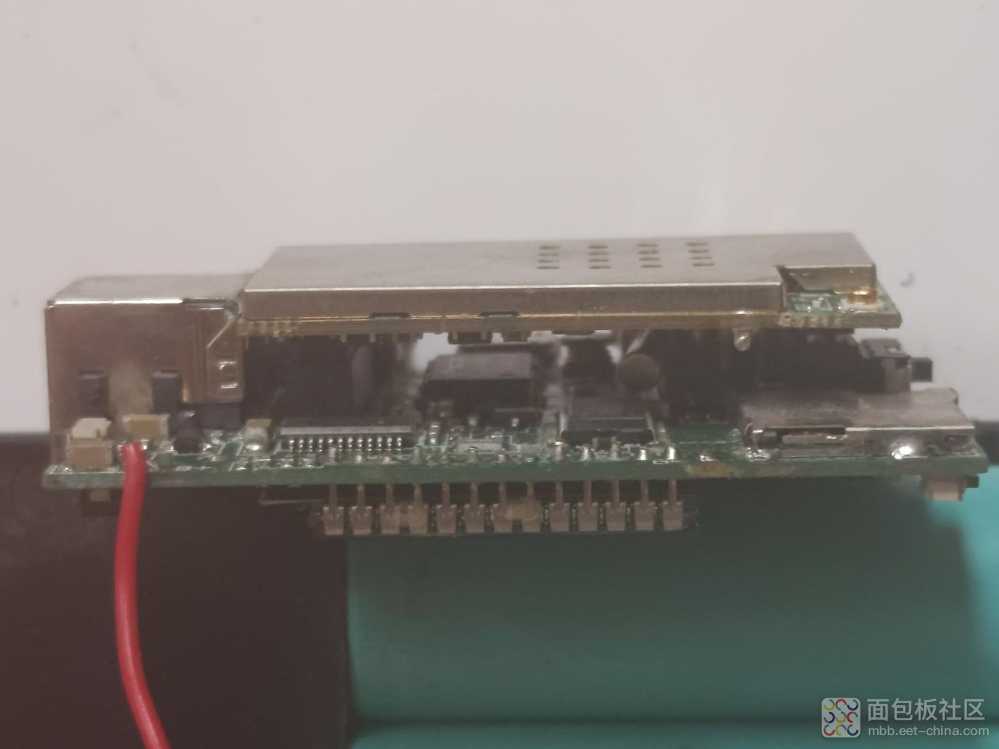

电路板有上下两个组成，WiFi模组和充电板。

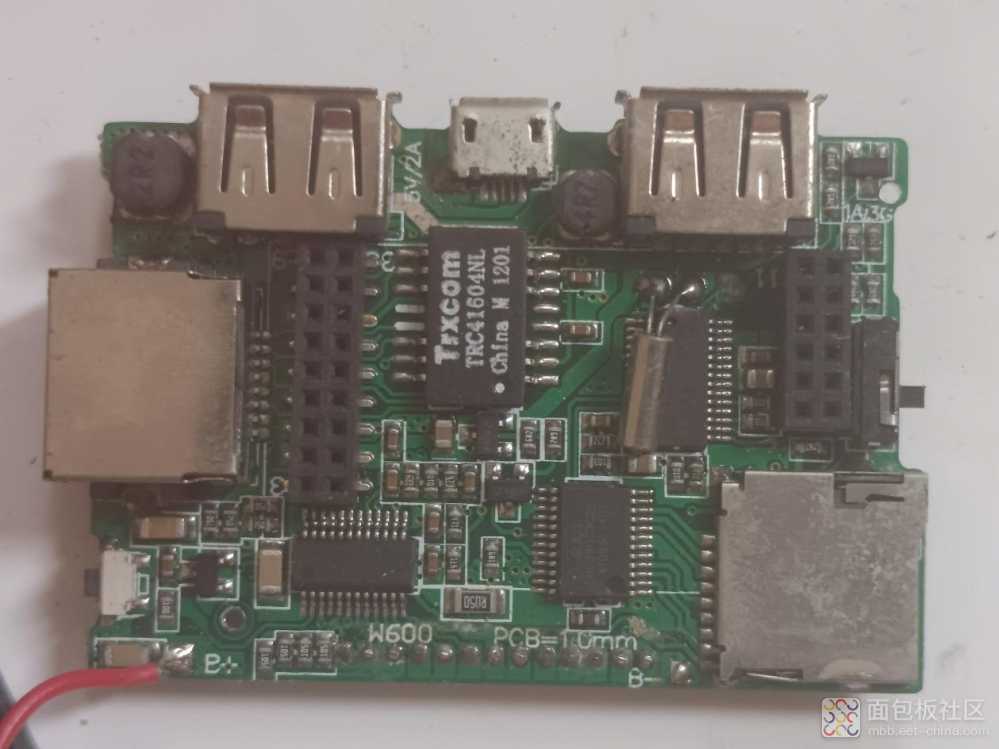

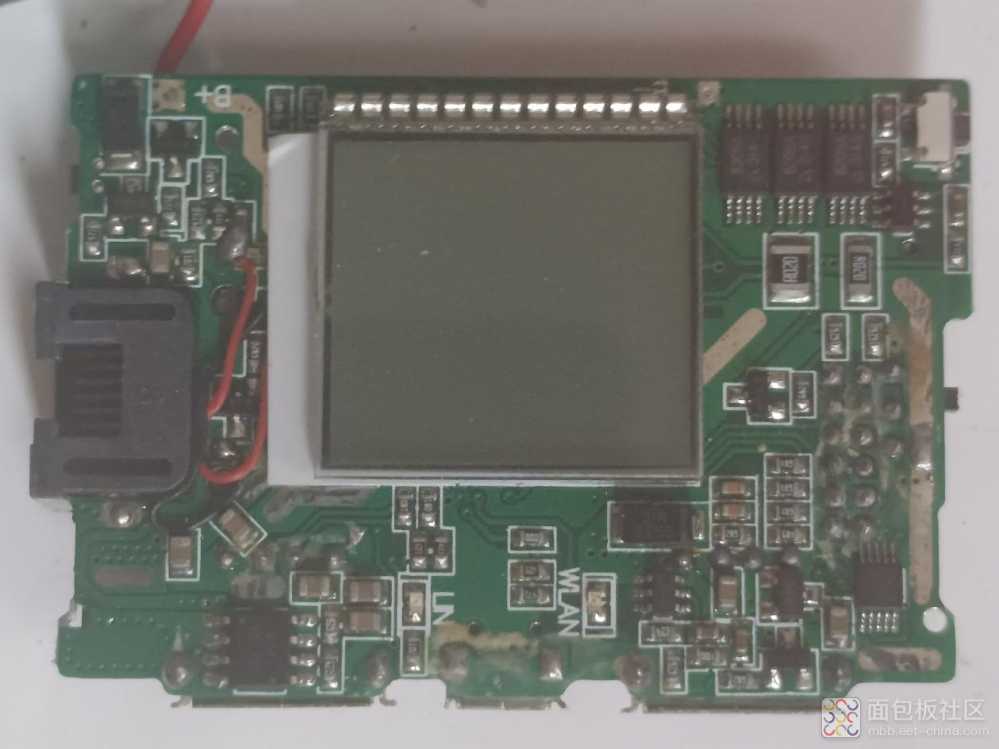

先看一看充电板的各个元件。

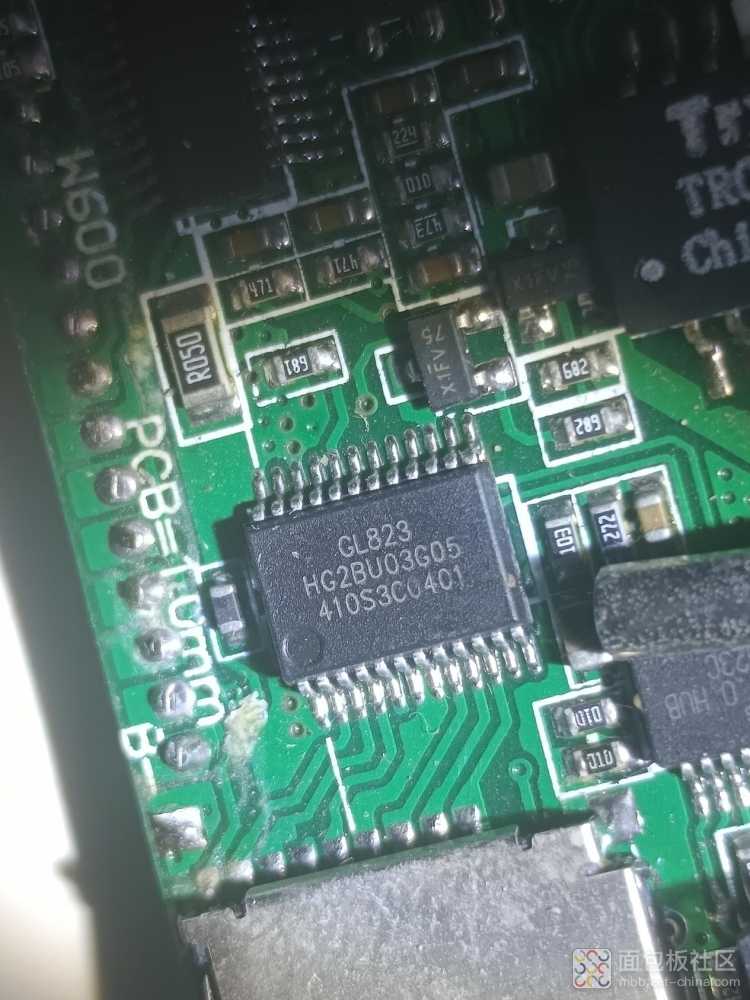

GL823 HG2BU03G05 读卡器控制器USB2.0 SD/ MMC卡。

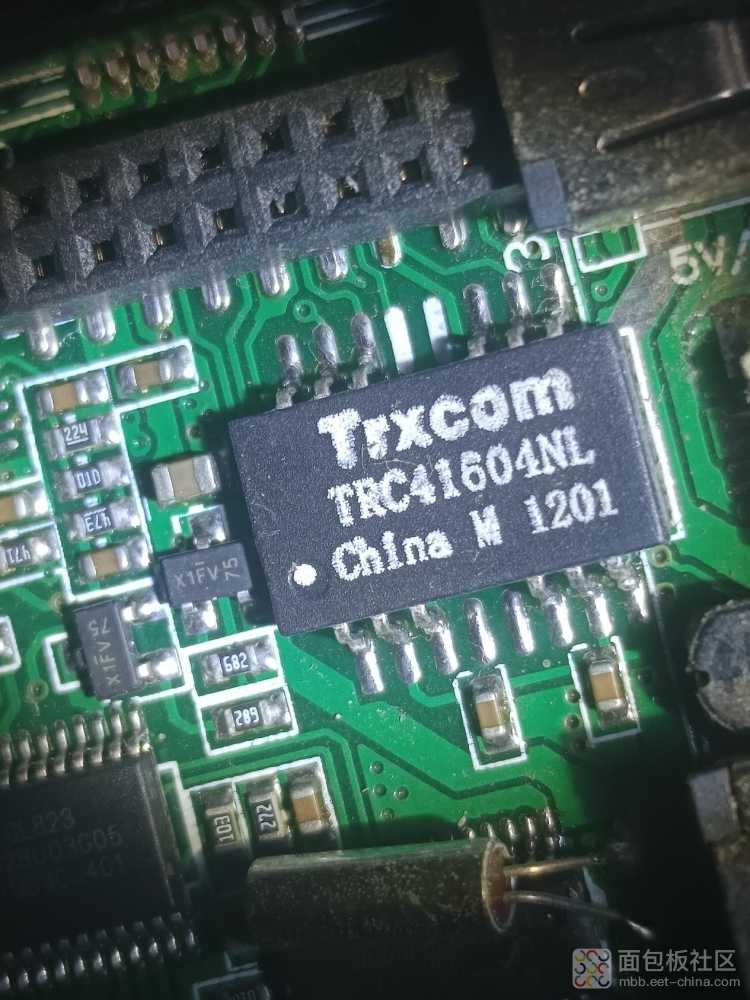

Trxcom TRC41604NL 网络变压器。

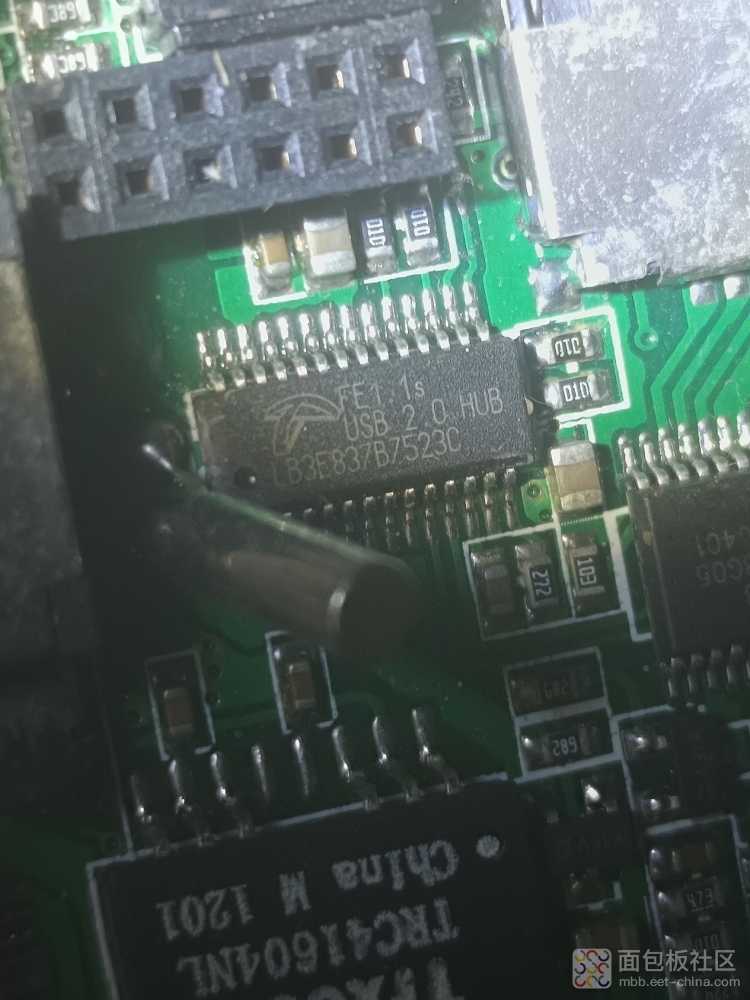

LB3E837BZ523C USB 2.0 HUB FE1.1S 分流器芯片。

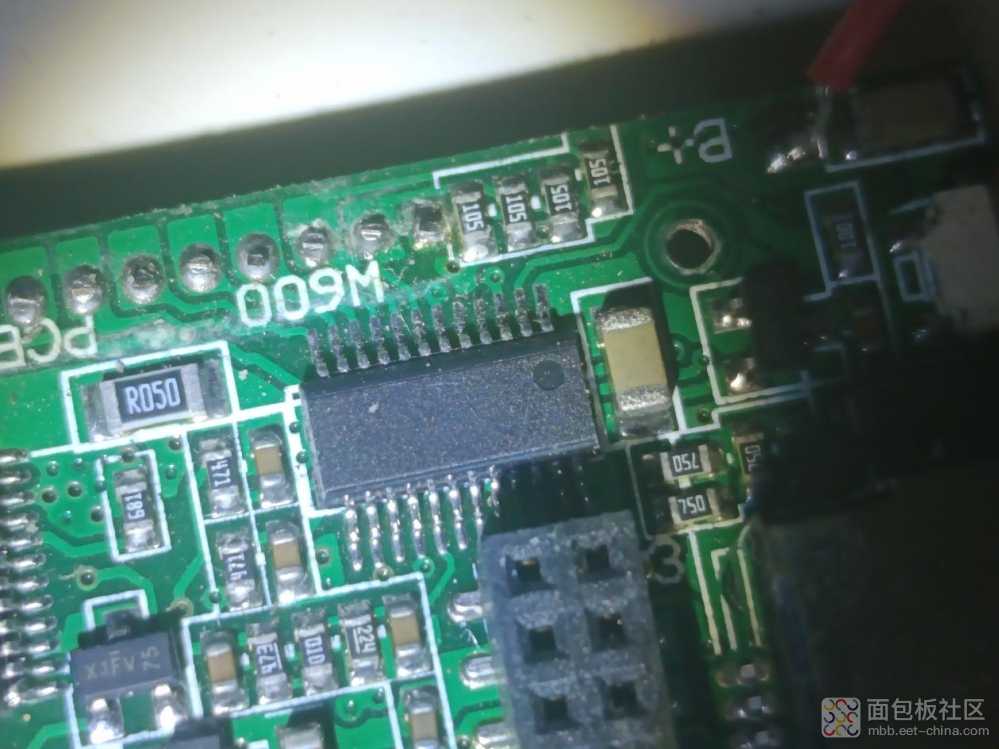

24脚IC没有铭牌，位于显示屏背面，猜测该是显示屏驱动用的。

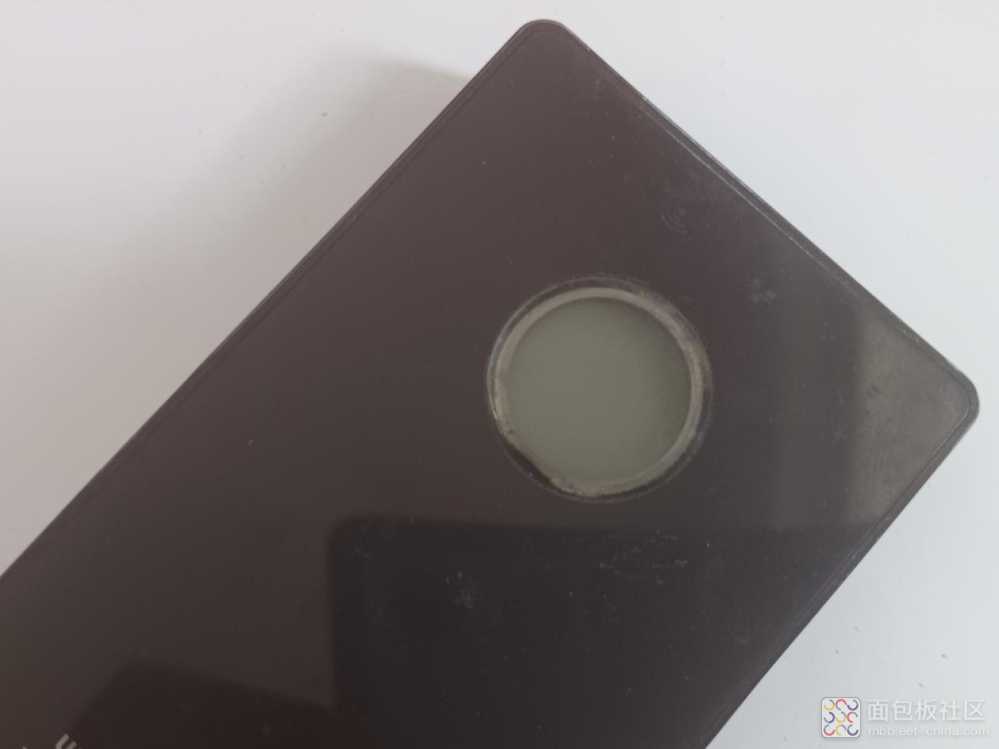

LCD液晶屏。

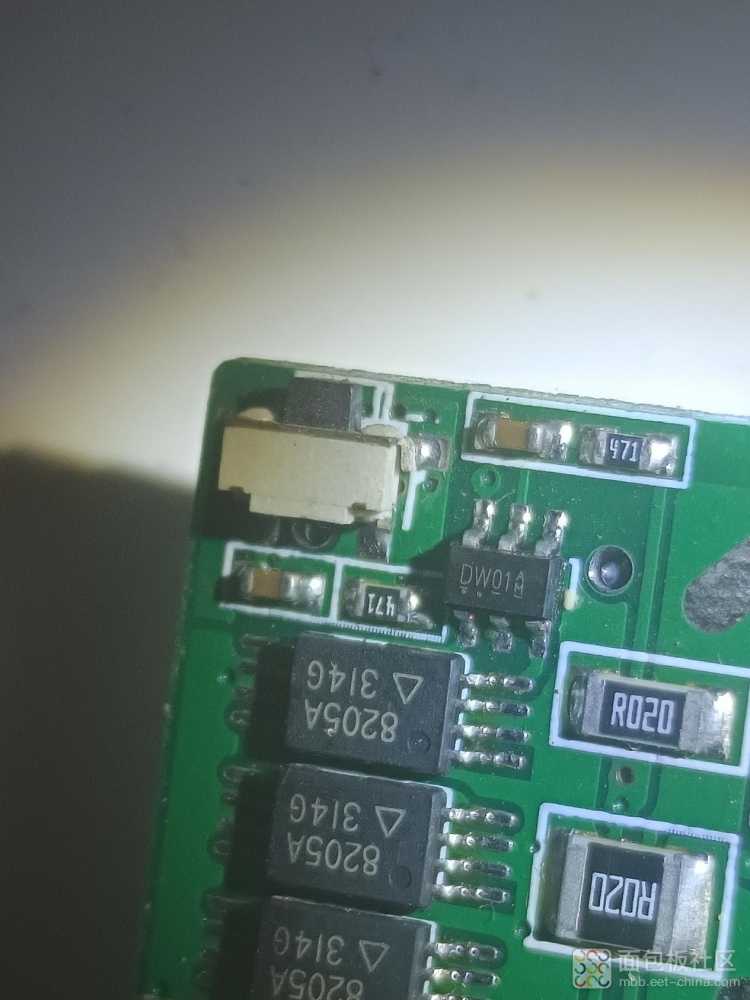

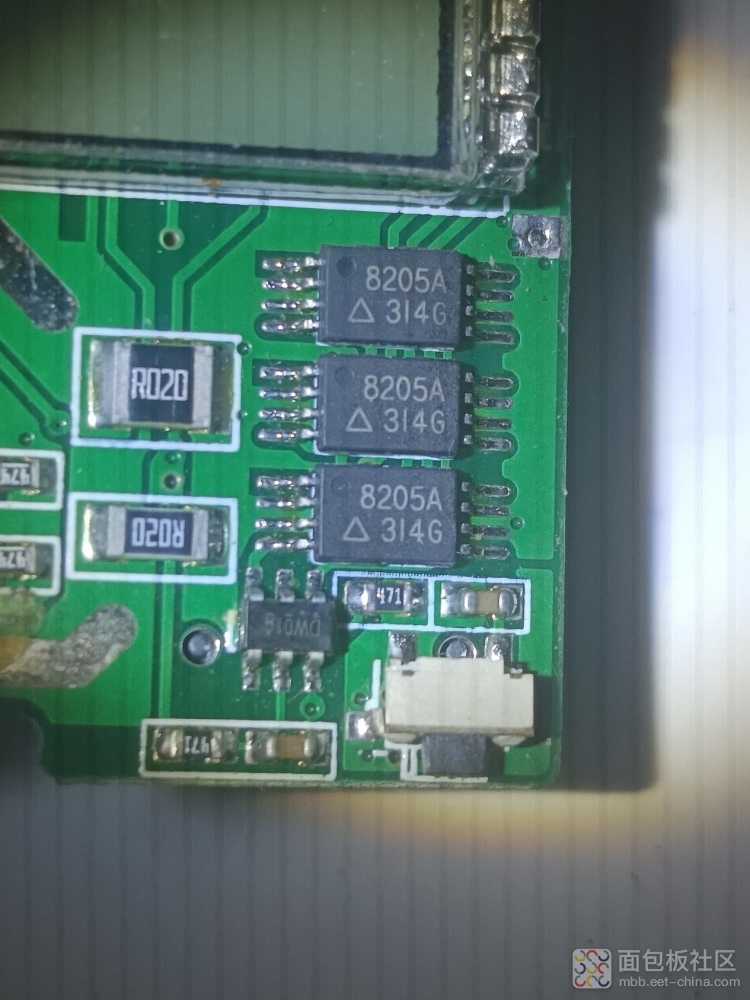

3颗8205A 314G，N沟道场效应管，1颗DW01A，。

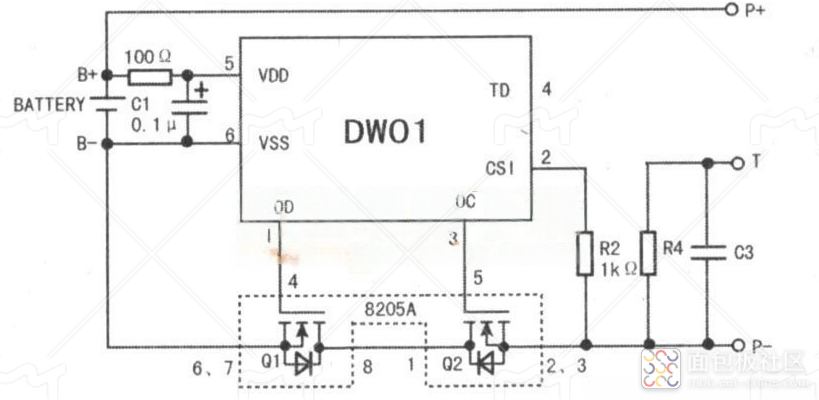

DW01+8205A组成保护电路，正常放电，过放电保护，电池充电，过充电保护，过流保护。

DW01+8205A保护电路详解。

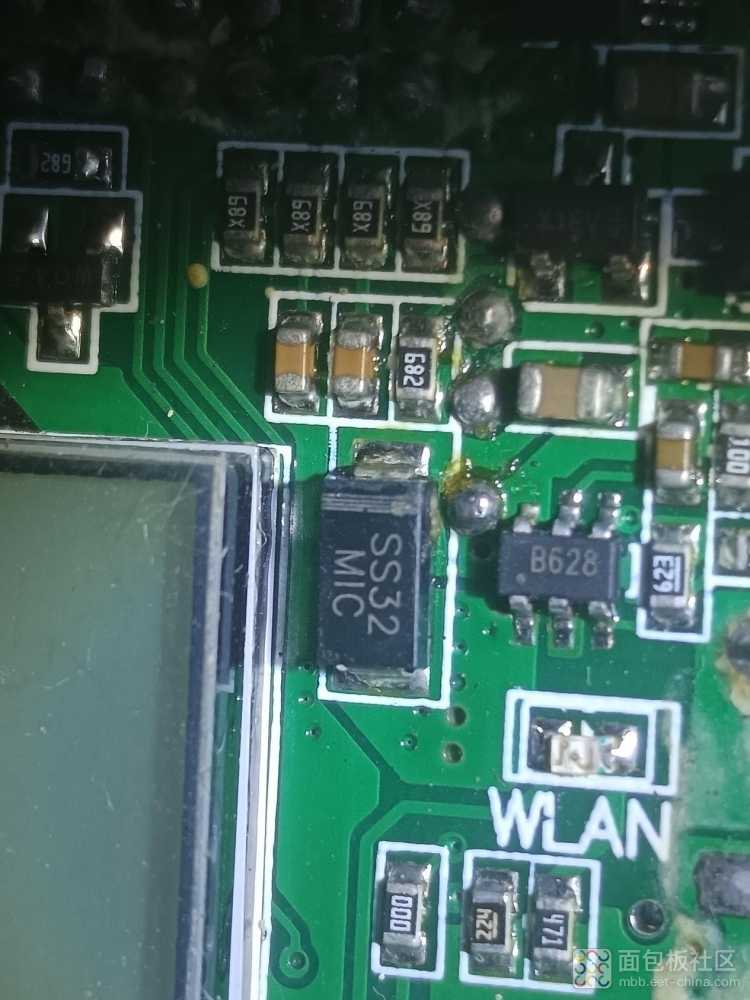

B628升压芯片，SS32 MIC 肖特基二极管。

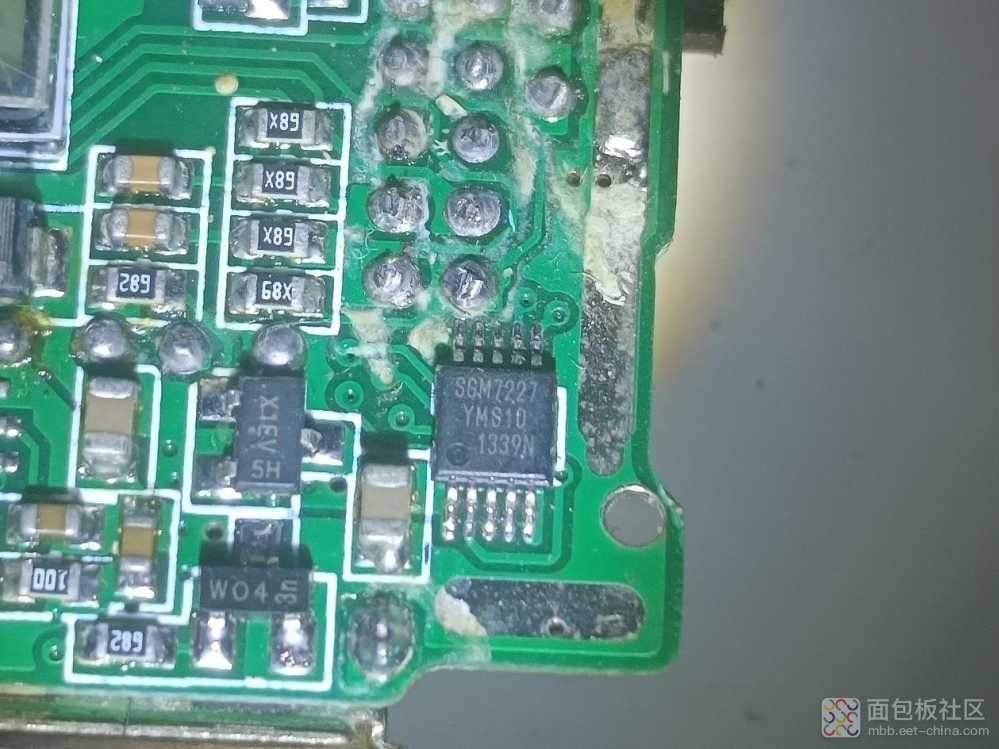

SGM7227 YMS10，高速低功耗的双极/双掷（DPDT）模拟开关。

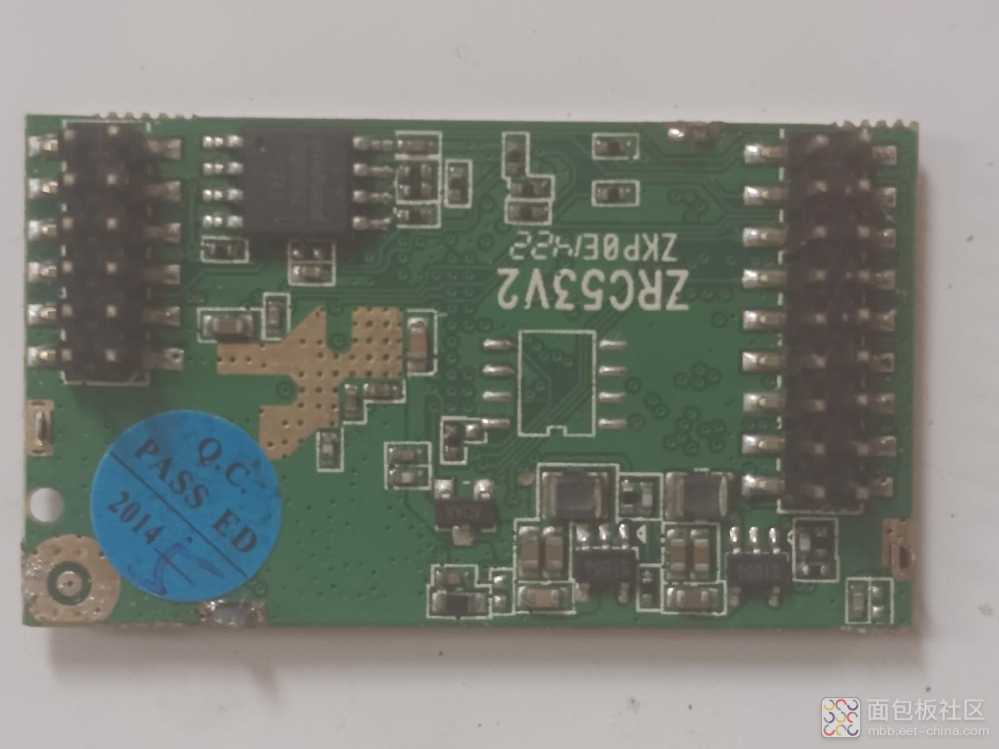

WiFi模块的电路板，采用插针插入下面插槽的方式。

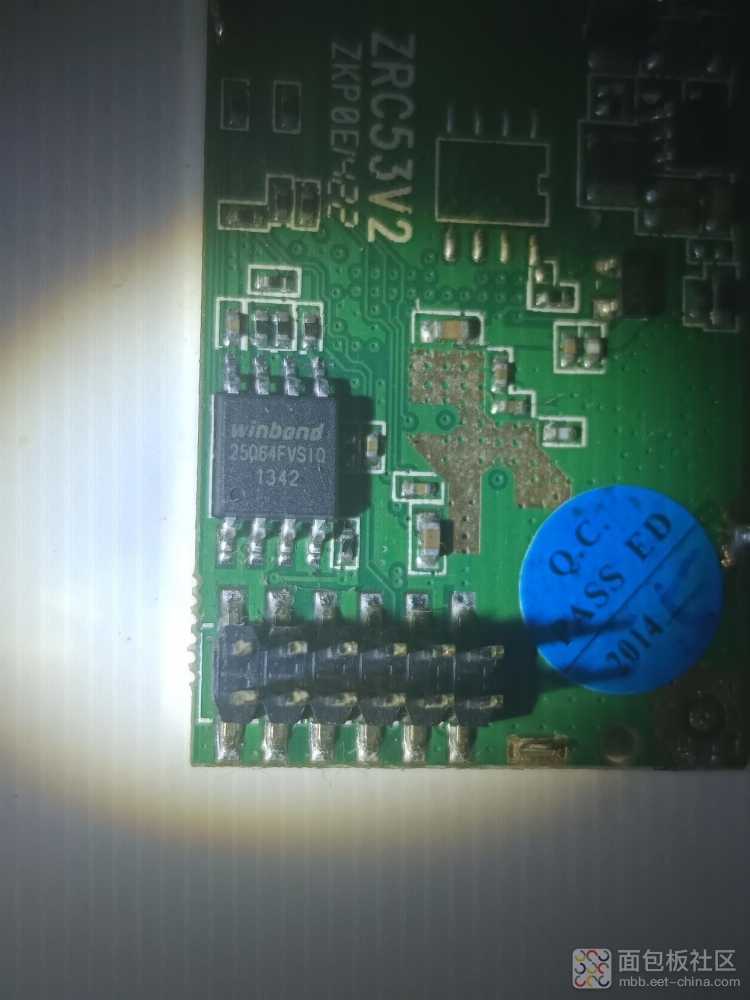

winbond 25Q64FVSIQ是华邦电子的闪存。

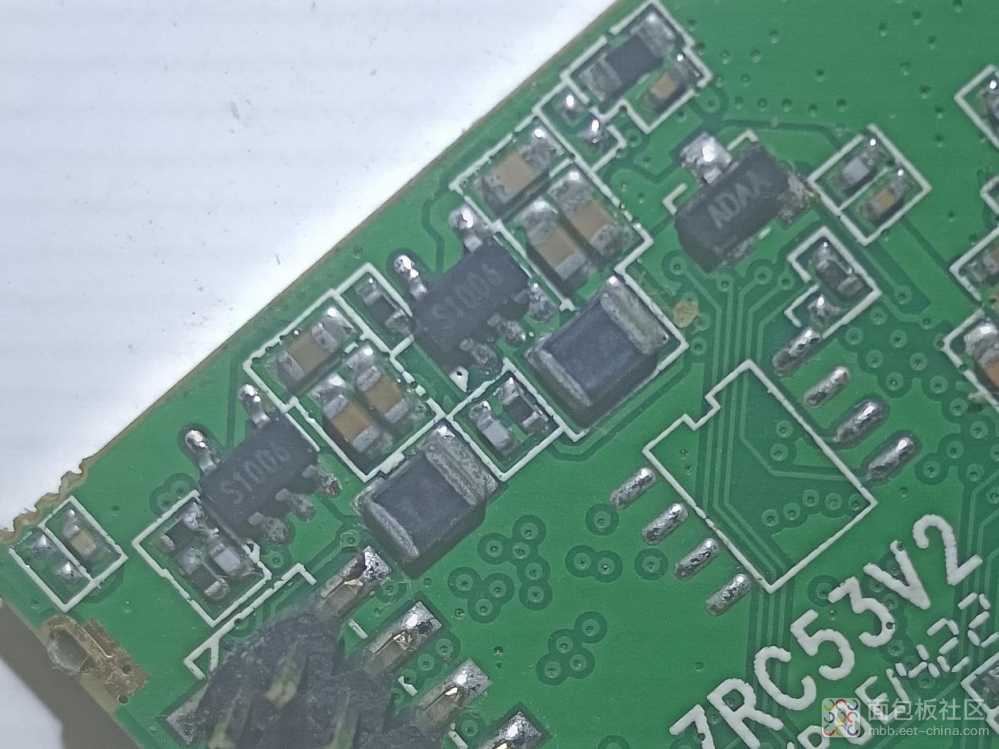

S100A电源管理芯片。

作为有线网络和手机网络的联网设备，随身WiFi解决了外出时使用手机，手机使用网络耗电快和发热大的问题，成为有线网络的重要补充，大容量电池能够提供足够长的续航时间，使用手机上网更加安心。
