原创 【拆解】一款带GB的喊话器专用U型电池

2025-5-31 14:37 1505 0 1 分类: 消费电子 文集: 拆解

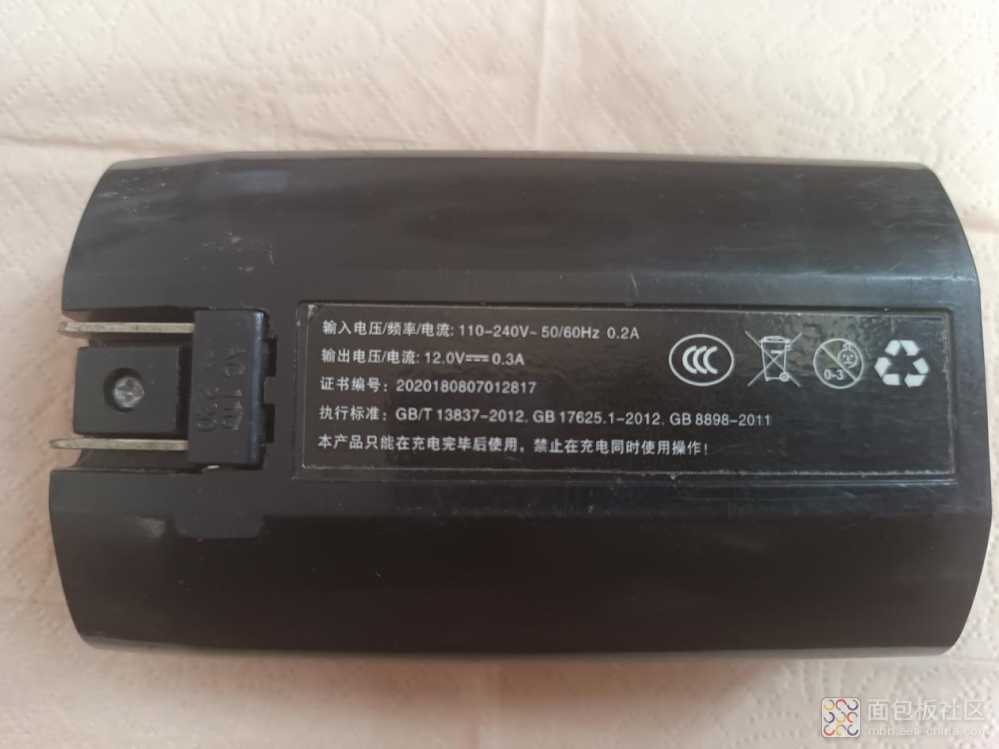

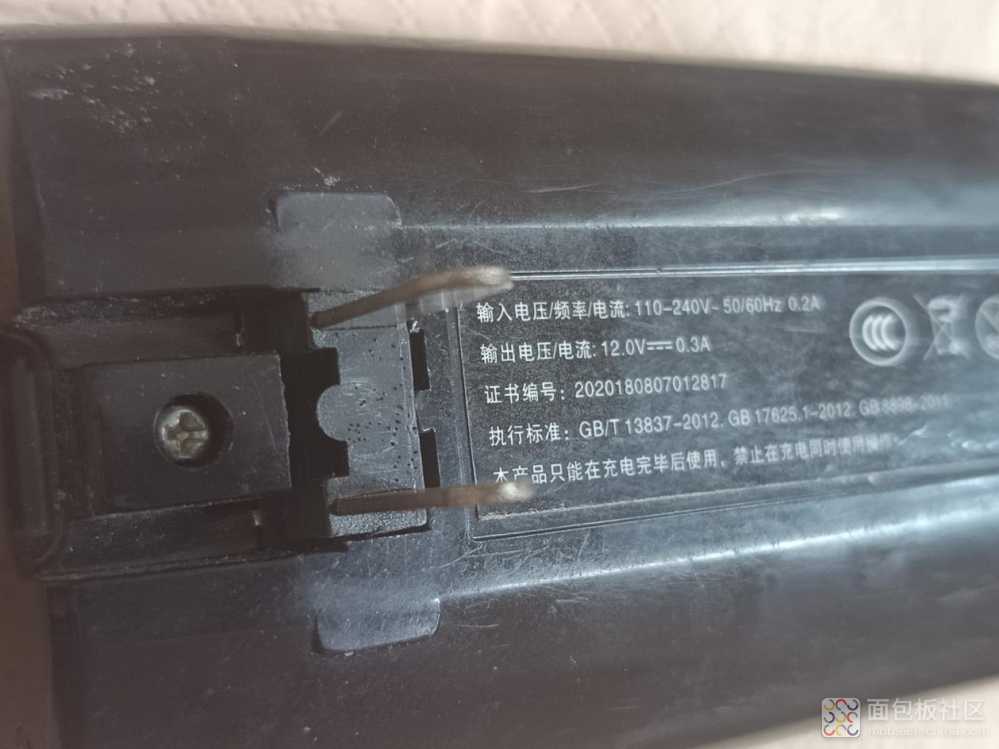

这款喊话器专用U型电池的规格参数,

输入电压/频率/电流:110-240V~50/60Hz 0.2A ,

输出电压/电流:12V-0.3A

证书编号:2020180807012817

执行标准:GB/T 13837-2012. GB 17625.1-2012. GB 8898-2011

IMG_20250531_113051

交流充电口,来个特写。

IMG_20250531_113133

输出口,来个特写。

IMG_20250531_113212

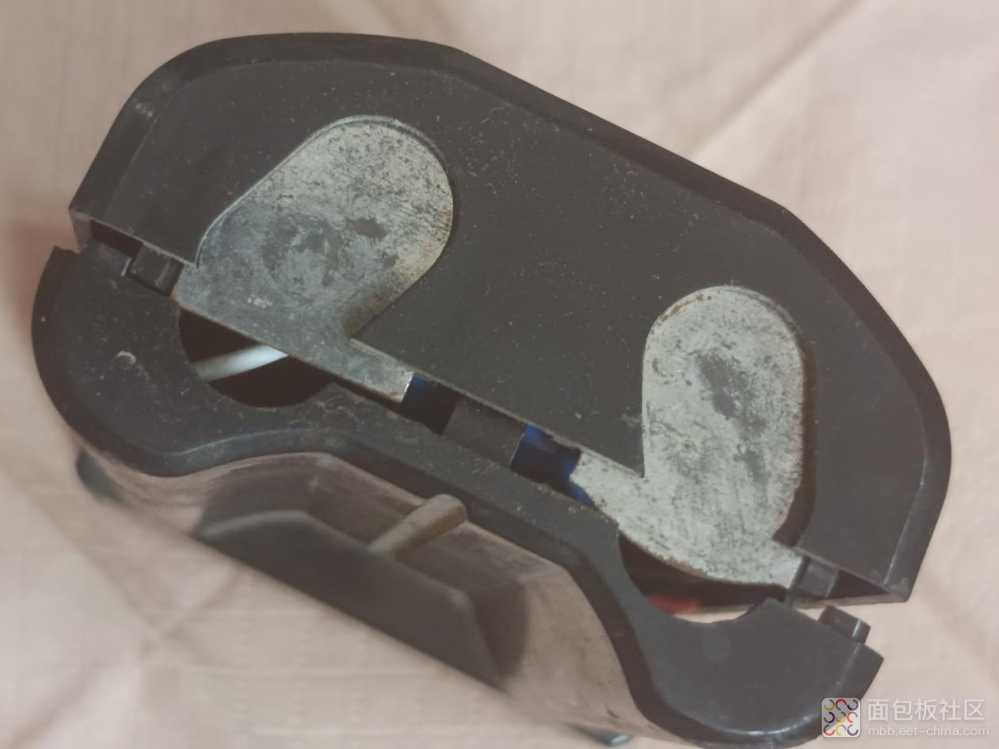

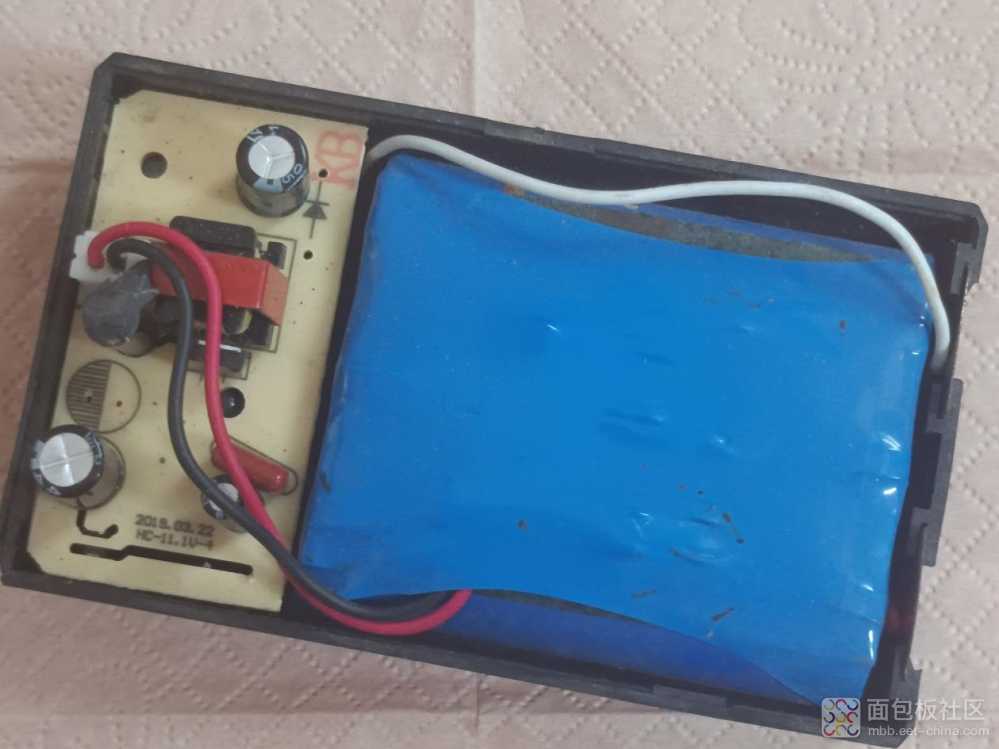

打开后盖,可以看到电池包和PCB板。

IMG_20250531_113308

取下PCB板,看一看连接线。

IMG_20250531_113628

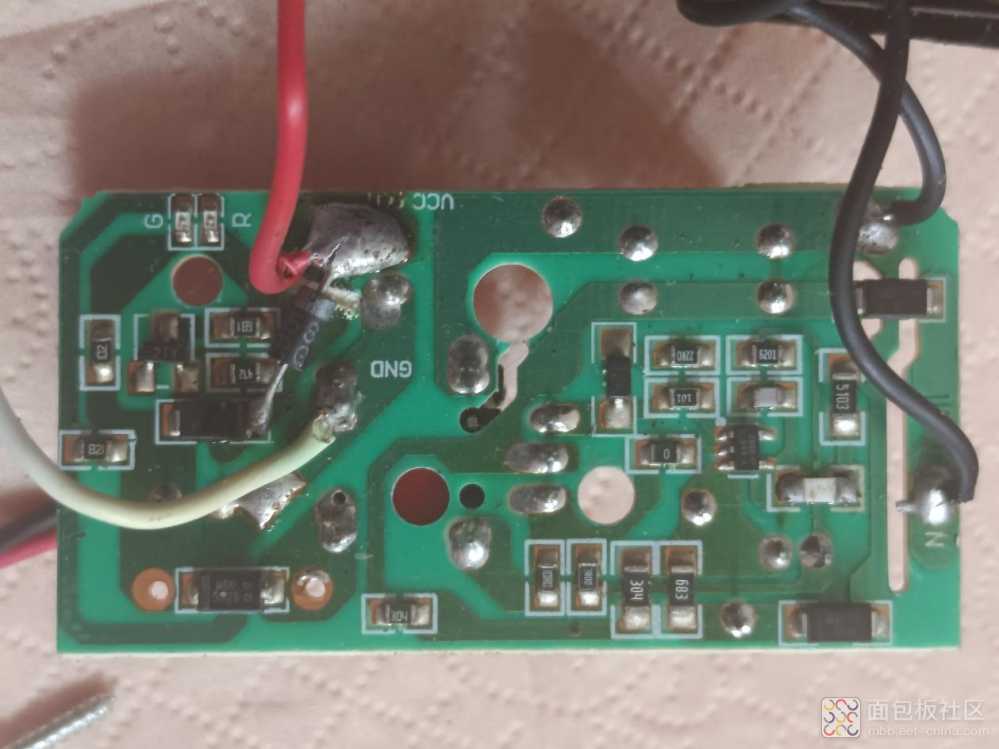

PCB板是单面板,来个特写。

IMG_20250531_113727

从PCB板的输入到输出,了解一下使用的元件。

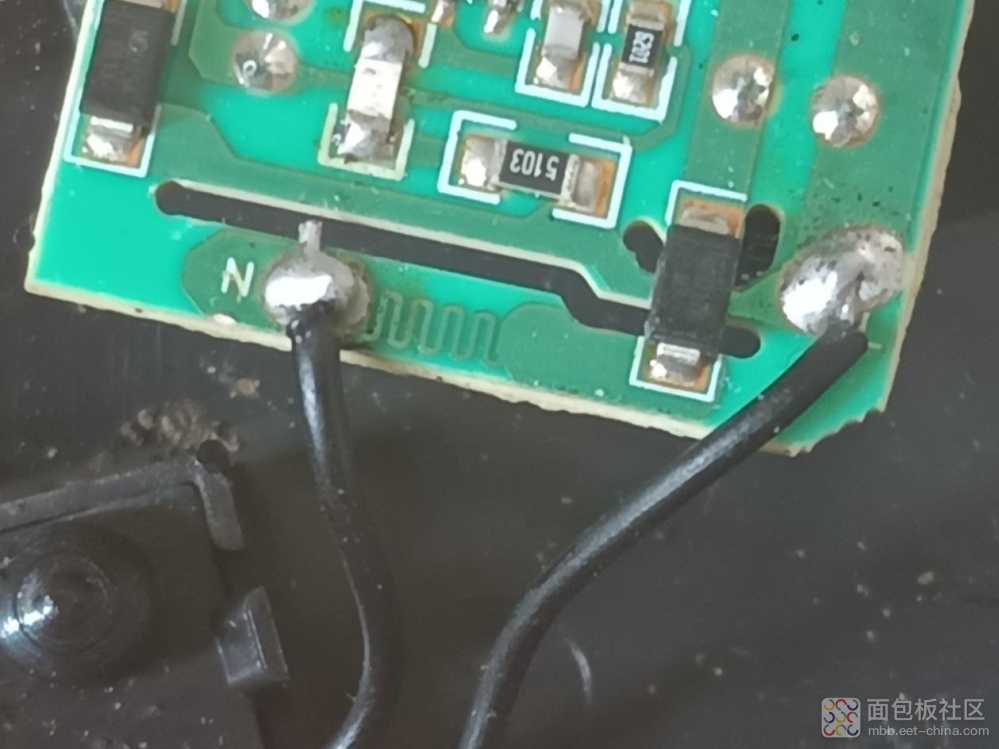

输入端的保险丝采用的蛇形走线来替代的,采用的是半波整流电路。

IMG_20250531_120722

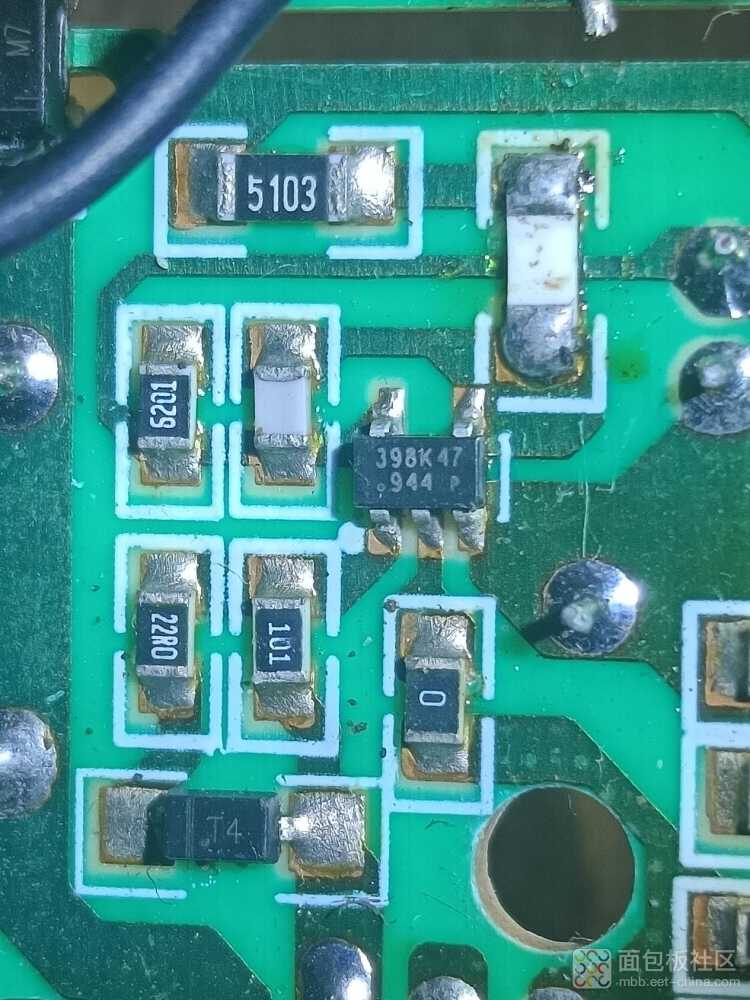

398K47 该是做DC/DC 的PWM用的。

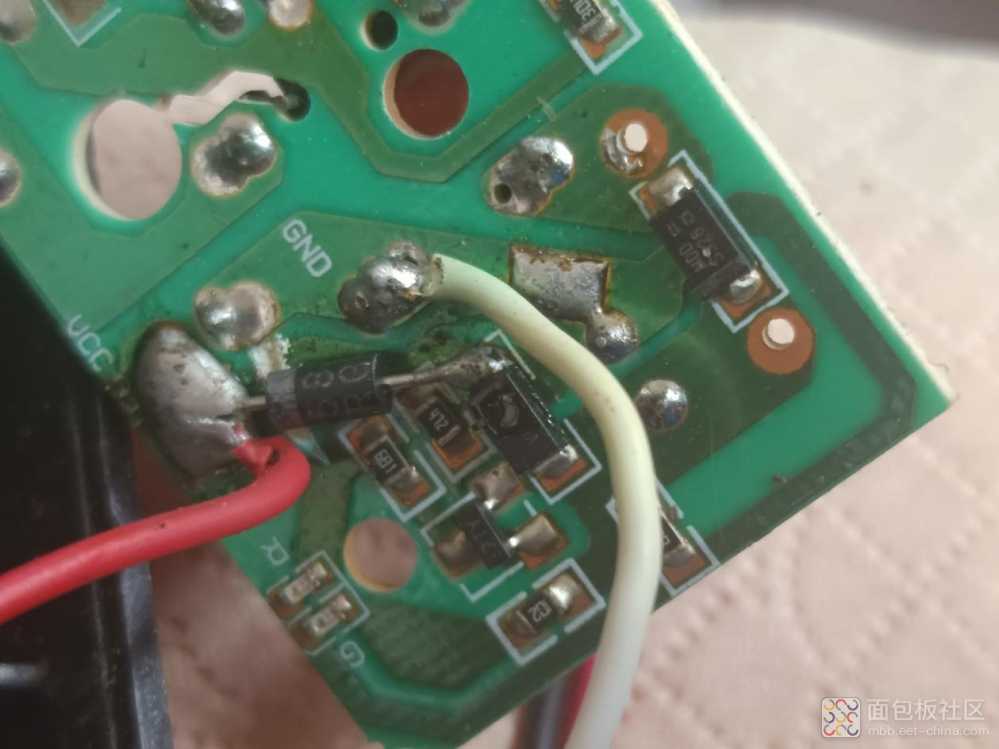

IMG_20250531_113838

红色线连接电池包的正极,白色线连接电池包的负极。

IMG_20250531_114217

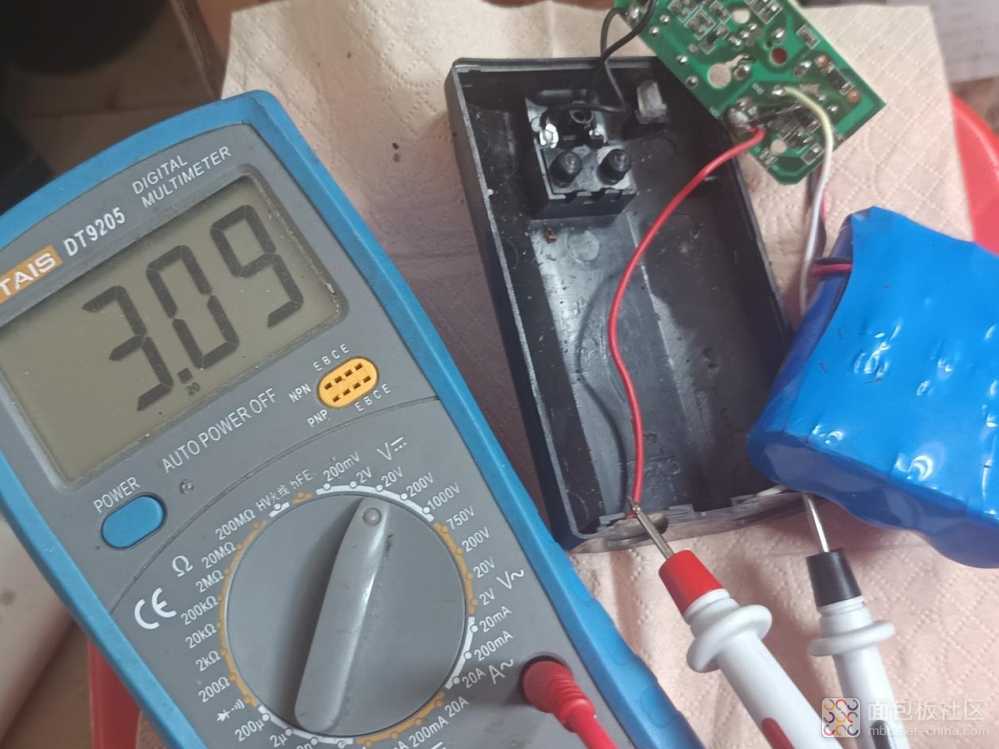

用万用表测量一下,输出的电压3.09V。

IMG_20250531_114135

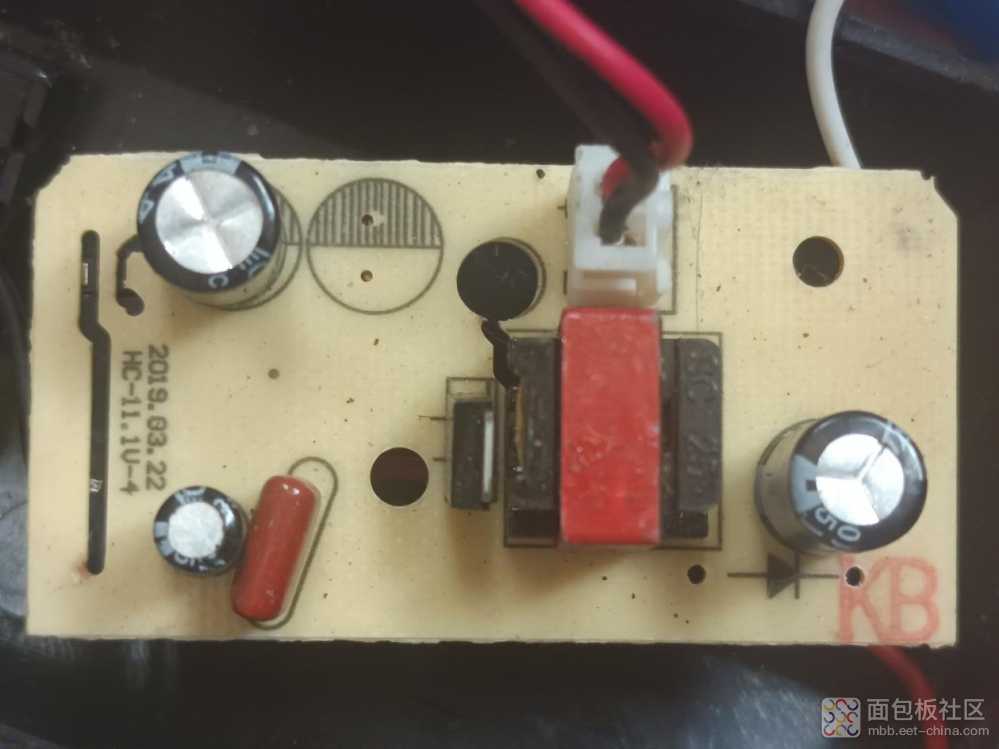

看一看PCB板的TOP层。

IMG_20250531_114310

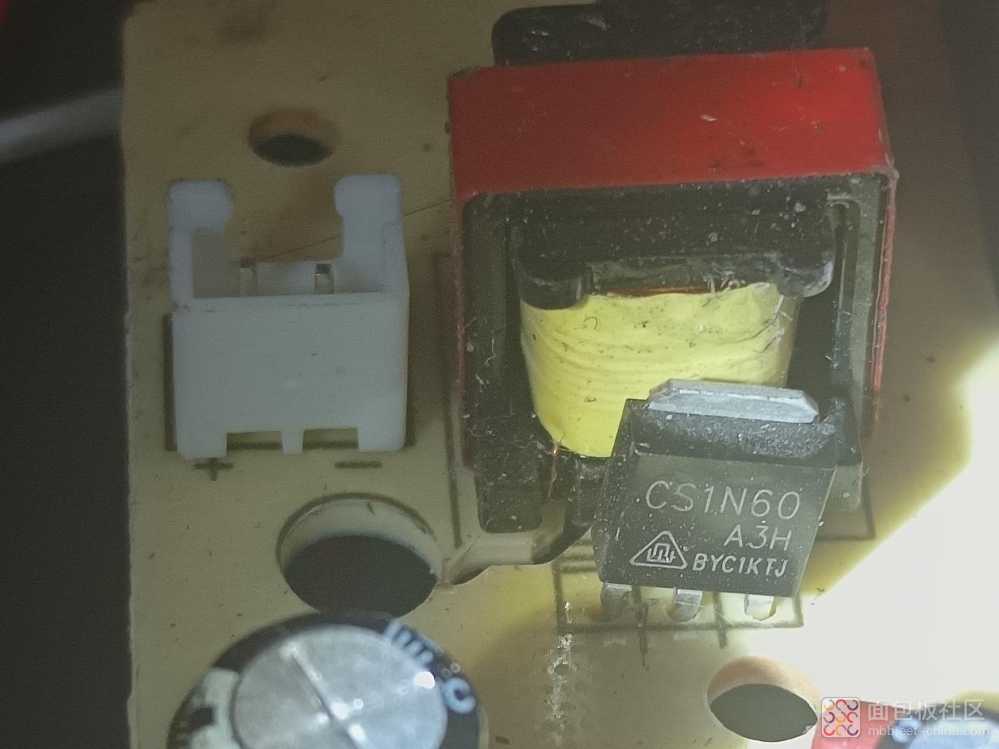

CS1N60 是 N-CHANNEL MOSFET,管子后面是反激变压器。

IMG_20250531_114701

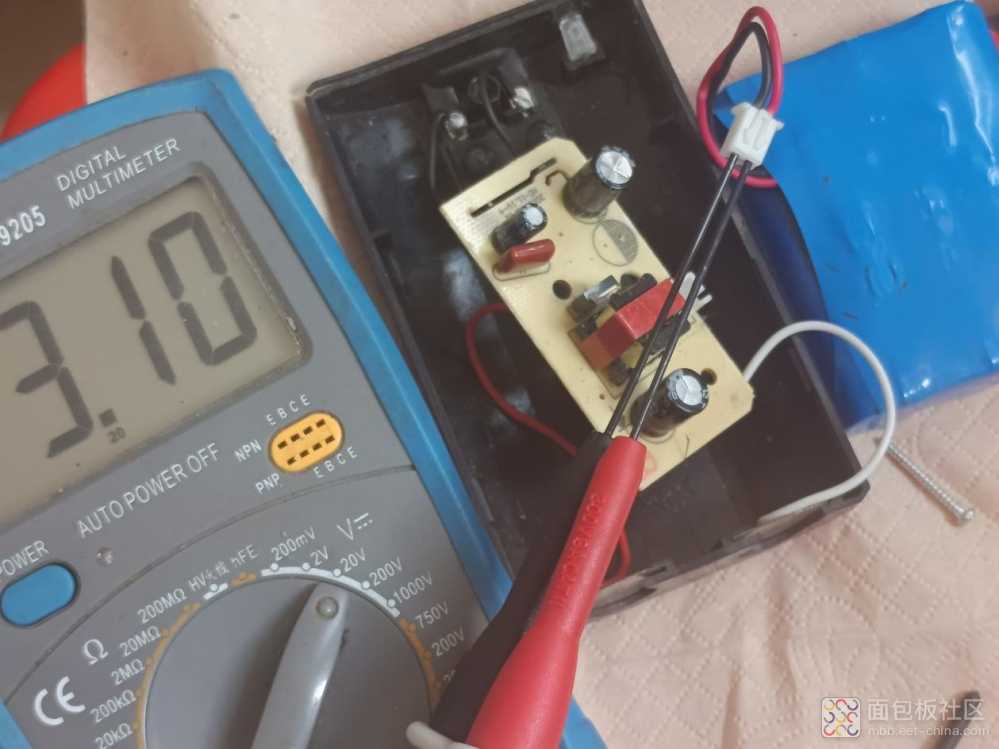

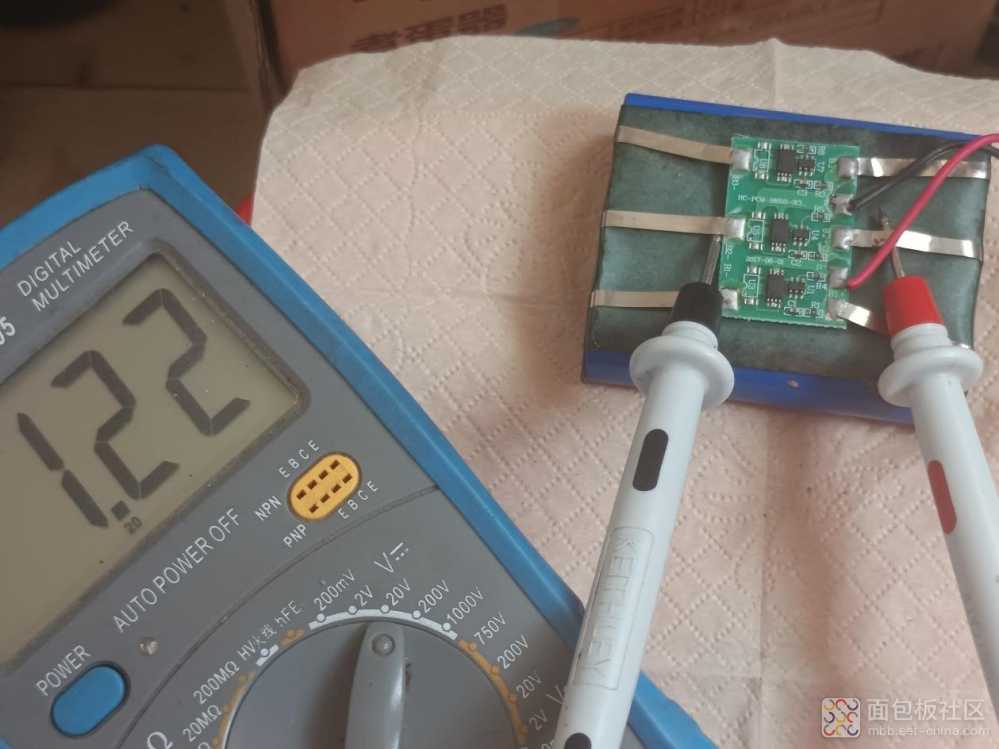

下面了解一下电池包的工作原理,用万用表量一下电压3.1V。

IMG_20250531_114421

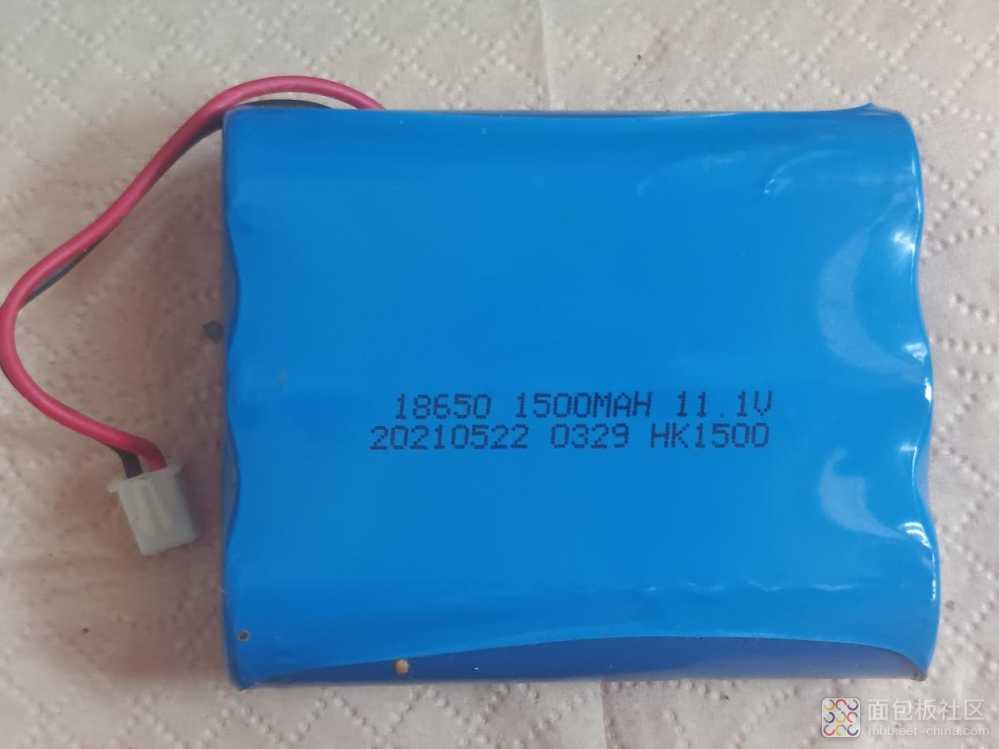

电池包的参数,18650 1500mAH 11.1V。

IMG_20250531_114812

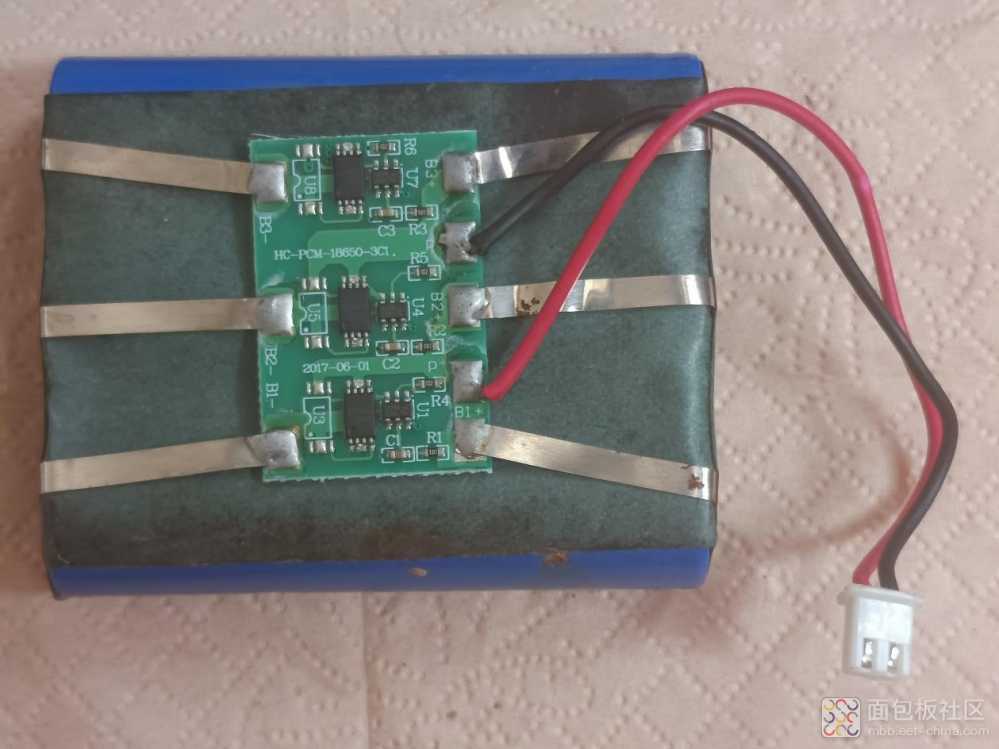

拆开电池包,可以看到电池保护板。

IMG_20250531_115025

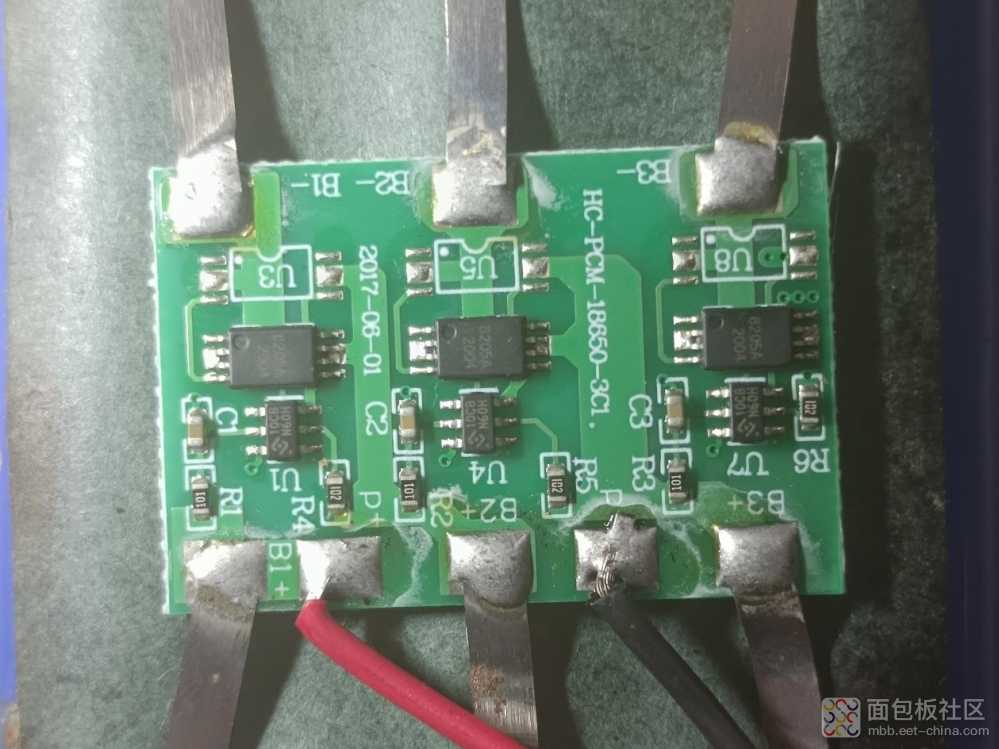

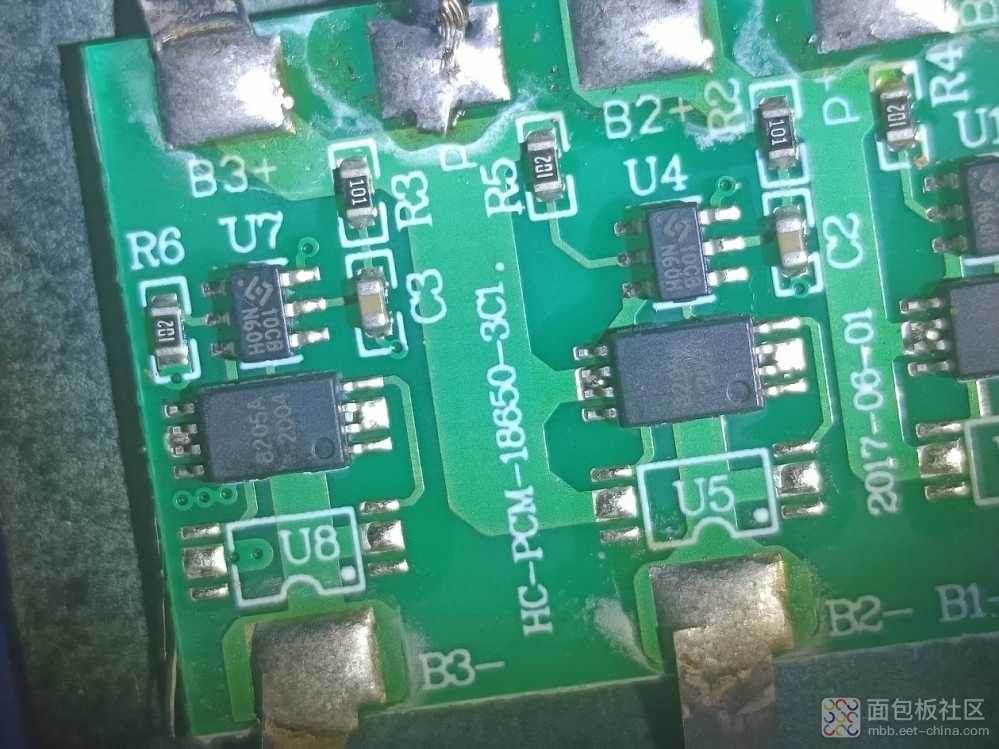

电池保护板,来个特写。

IMG_20250531_115132

10CB N60H是驱动IC,8205A是N沟道场效应管。

IMG_20250531_115213

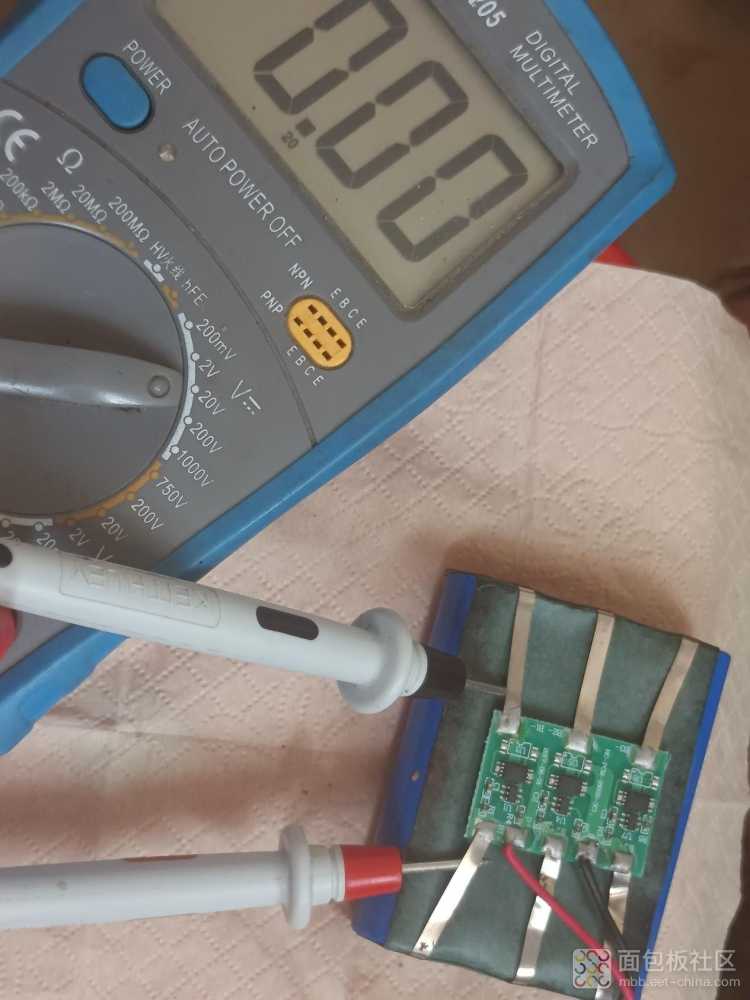

用万用表量一量每一节电池的健康情况,第一节电池电压是0V。

IMG_20250531_115454

第二节电池电压是1.22V。

IMG_20250531_115530

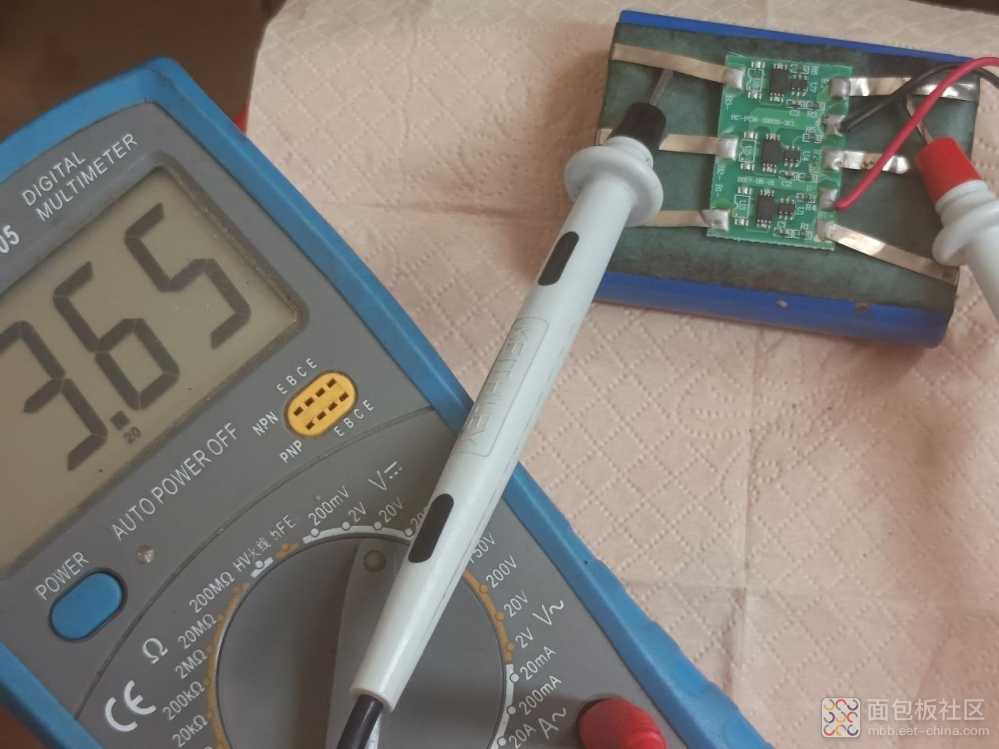

电三节电池电压是3.65V。

IMG_20250531_115606

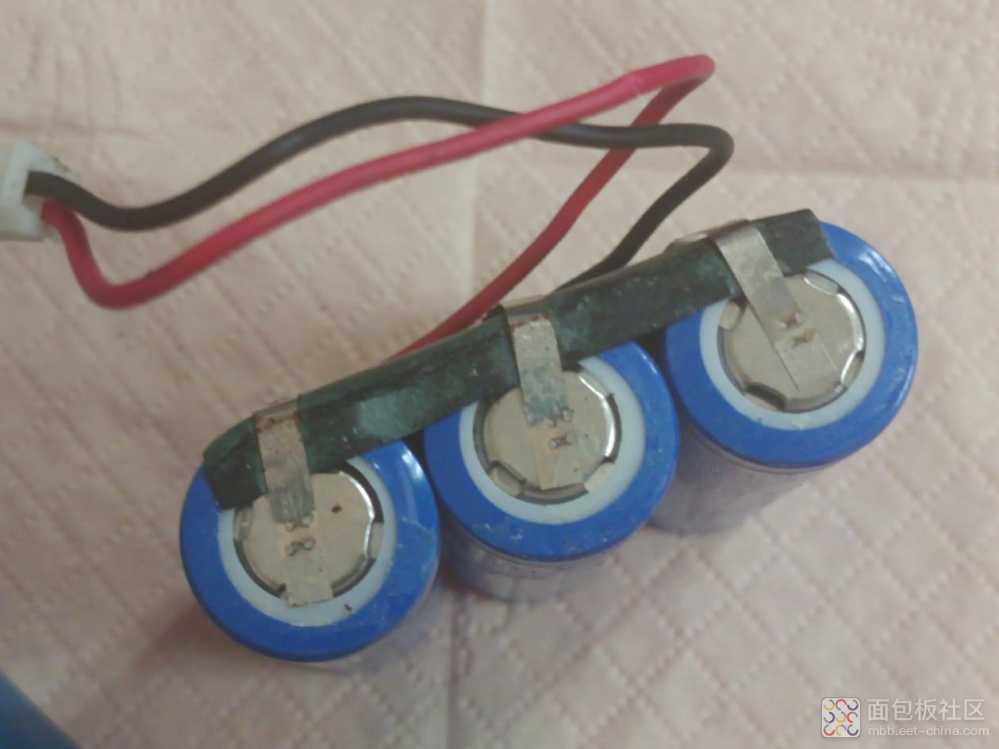

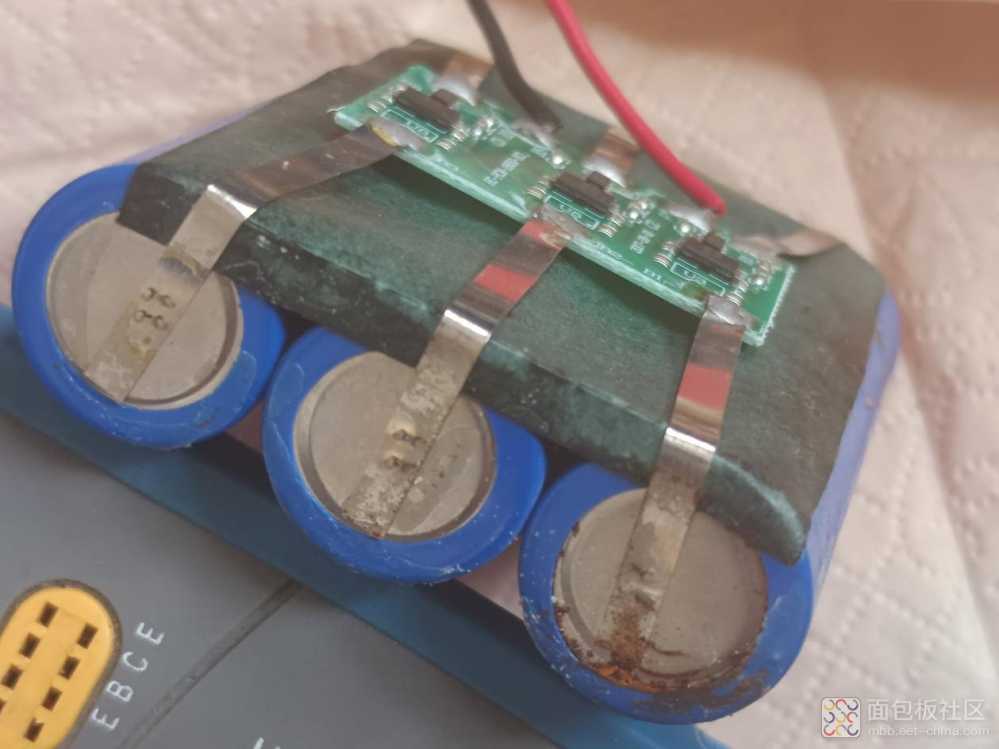

在看一看电池的正极和负极的连接方式。

IMG_20250531_115732

采用的单节电池,用铜片分别连接到保护板上,然后通过保护板整体输出一路电压。

IMG_20250531_115755

这种产品电池是核心部件,电池老化了,就该换电池了,电池包用卡扣接在PCB板上,方便拆卸。

两轮电动车和新能源电车的电池包也是采用这样的组装方式,不同是电池材料的区别。

早期的特斯拉电车就是用上千节的18650电池组装成电池包,来给电车供电的。

作者: liweicheng, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-468701.html

版权声明:本文为博主原创,未经本人允许,禁止转载!
