原创 【拆解】一款有GB并且带四线的充电宝

2025-5-31 16:45 118 0 分类: 消费电子 文集: 拆解

这是一款品胜-带四线充电宝,输出5V2A,最大功率10W。

型号:LS-DY153

电池容量:1000mAh(典型)37Wh 9800mAh(额定)36.26Wh

输入:5V2A

输出:5V2A

额定容量:5800mAh(2A)

执行标准:GB/T 35590-2017

IMG_20250531_151518

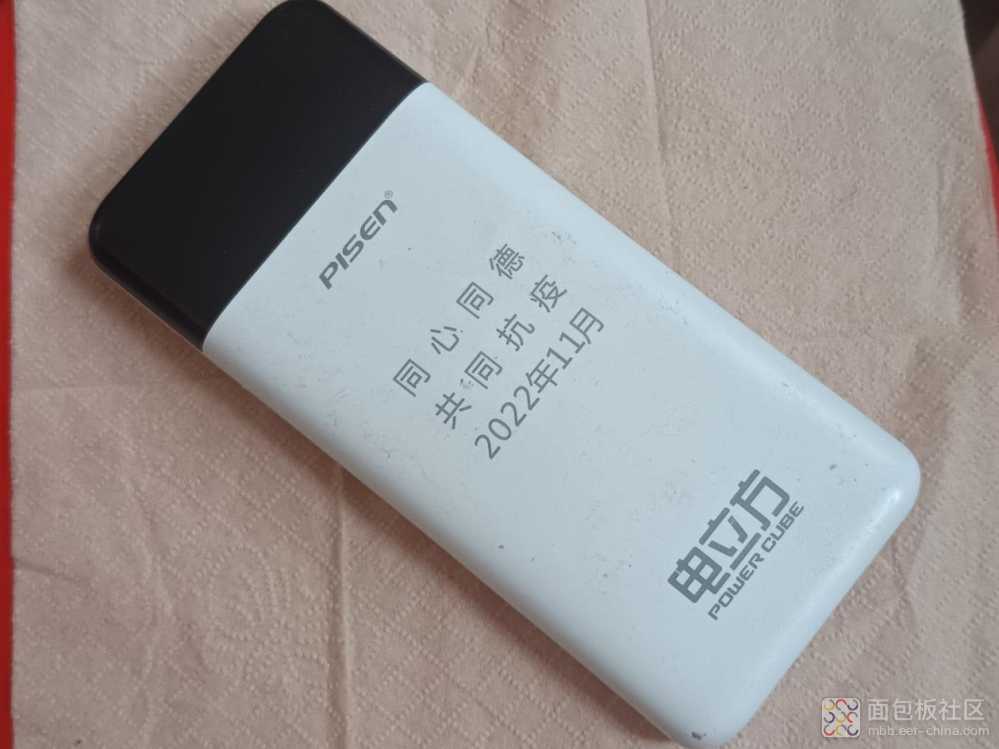

正面,来个特写。

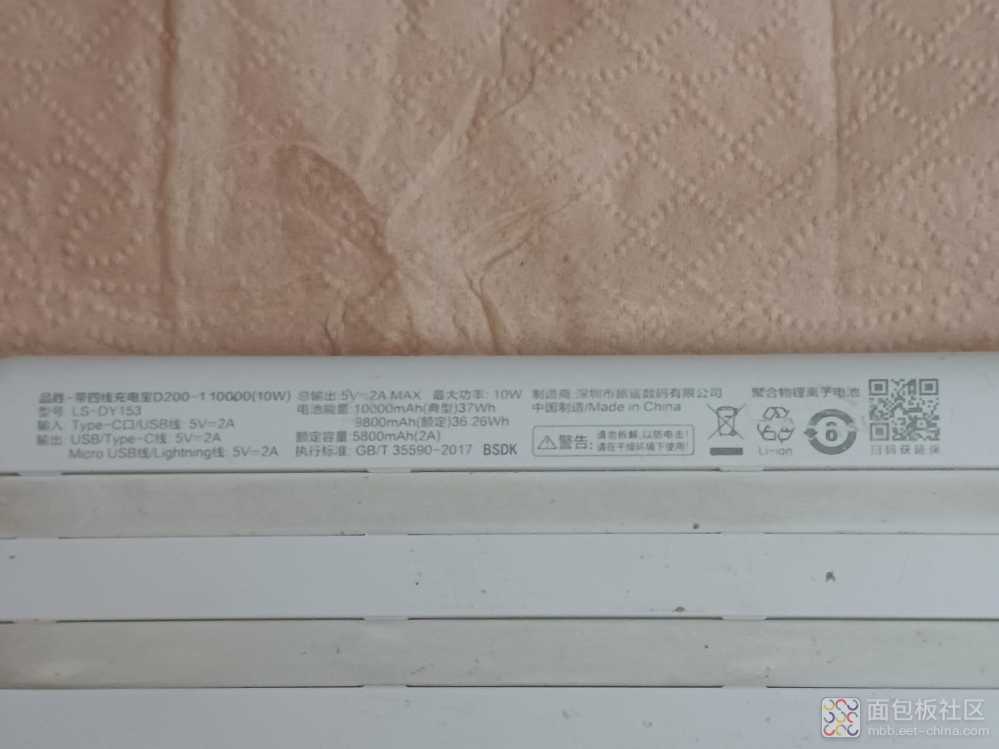

IMG_20250531_151325

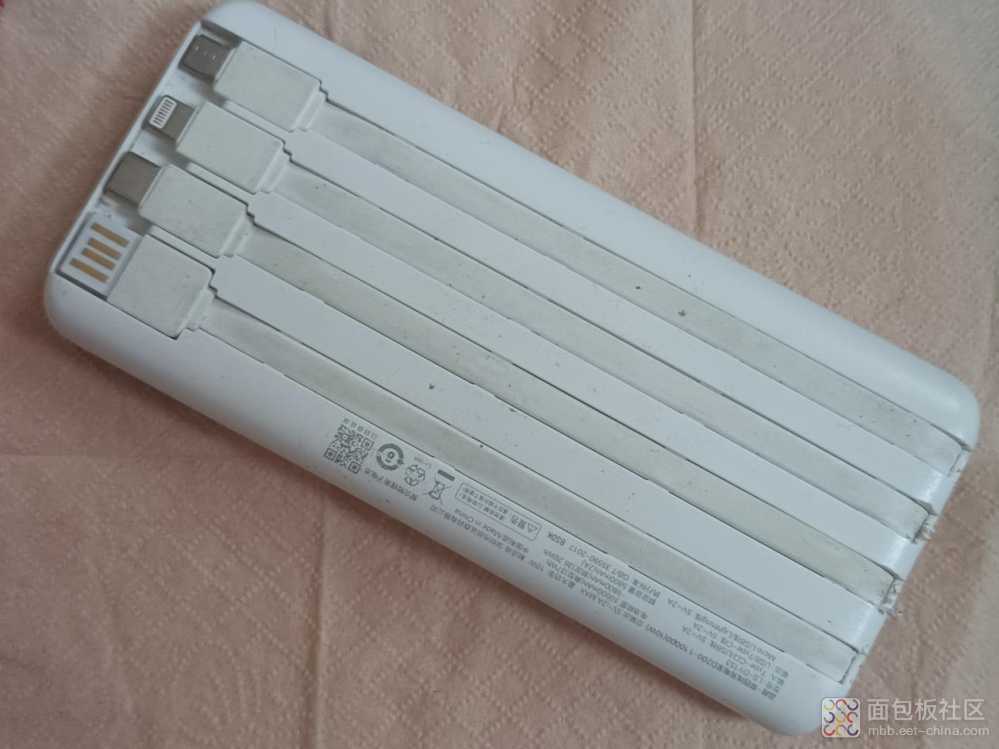

背面,来个特写。

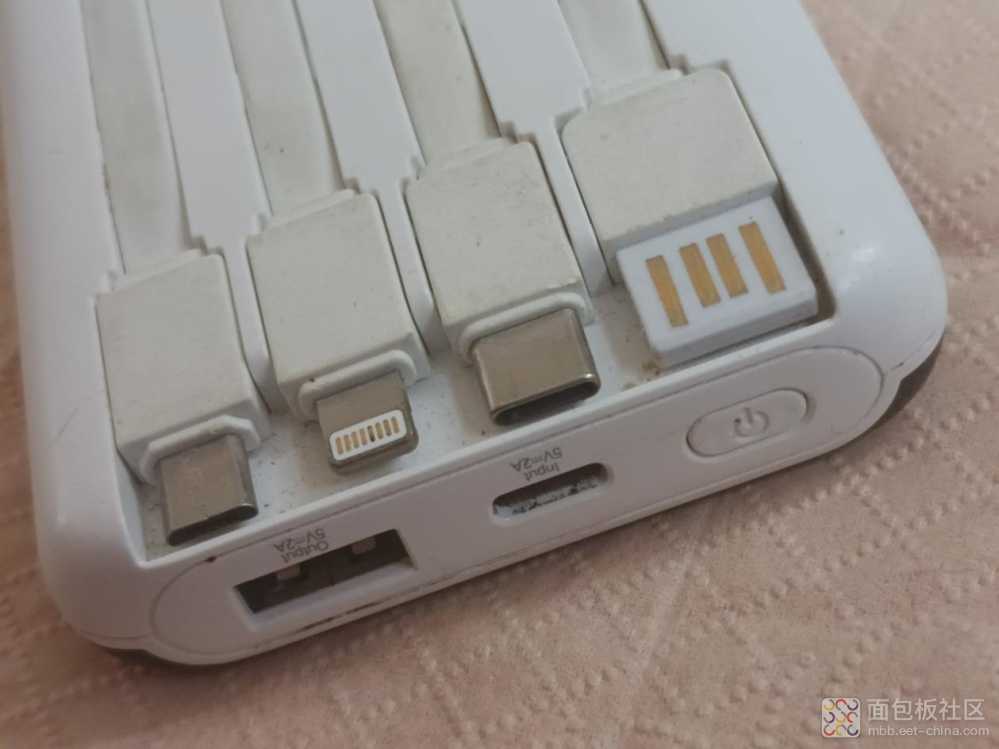

IMG_20250531_151401

带四线的放电口,来个特写。

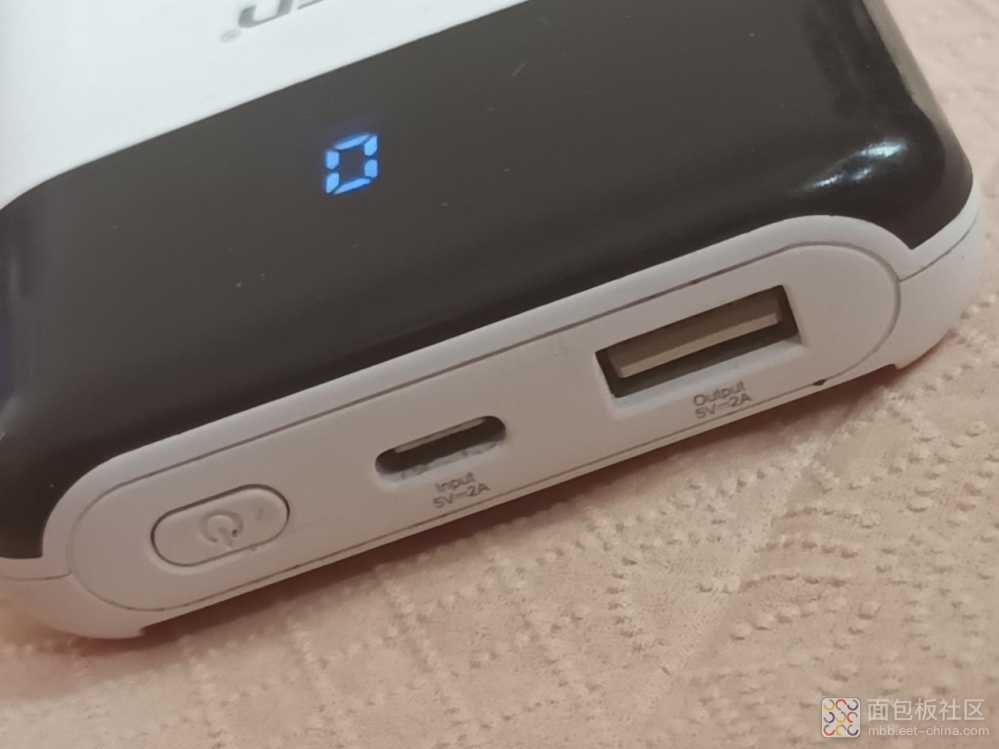

IMG_20250531_151748

开关按键,充电口,放电口,显示屏,来个特写。

IMG_20250531_151815

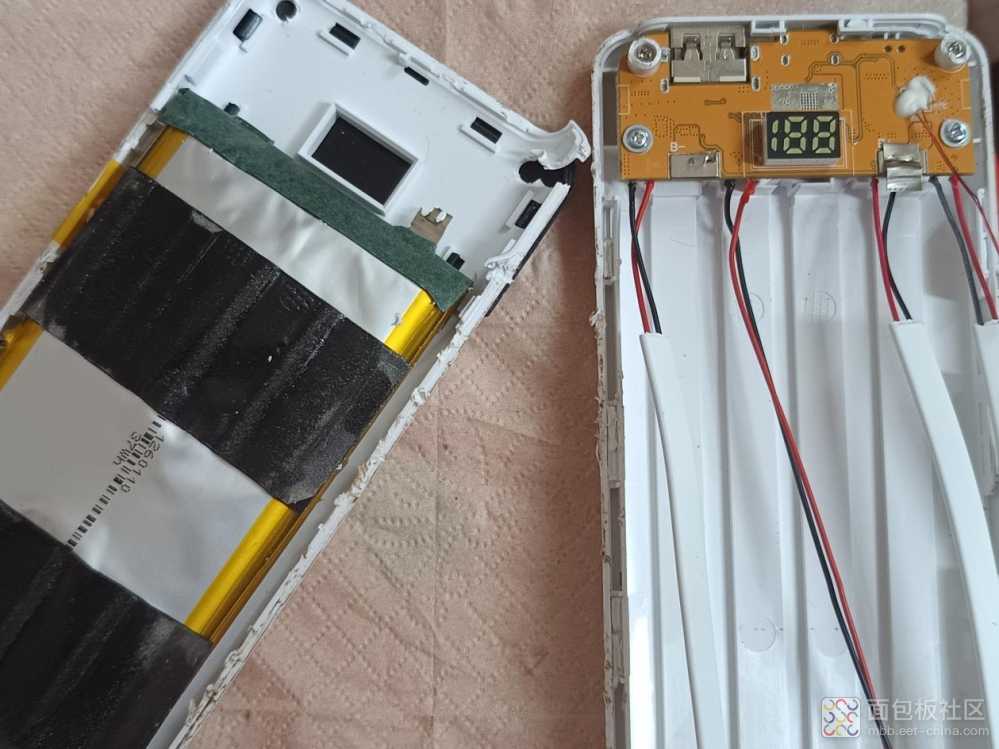

拆开上盖,可以看见电池包,PCB板。

IMG_20250531_153456

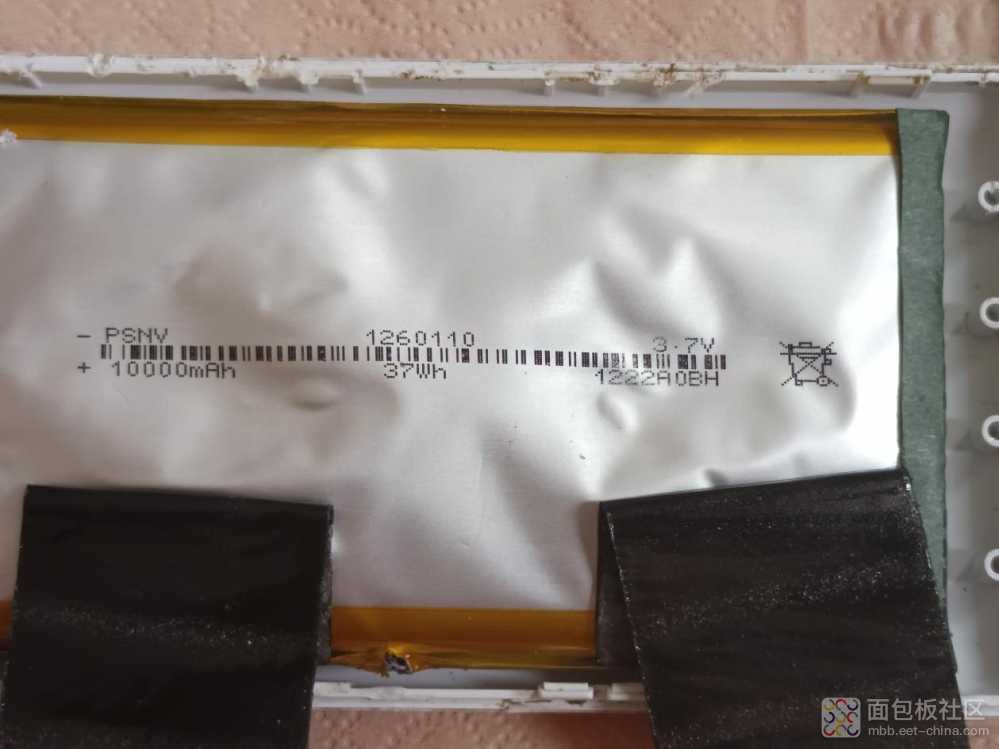

聚合物锂离子电池,3.7V,1000mAh,37Wh。

IMG_20250531_153619

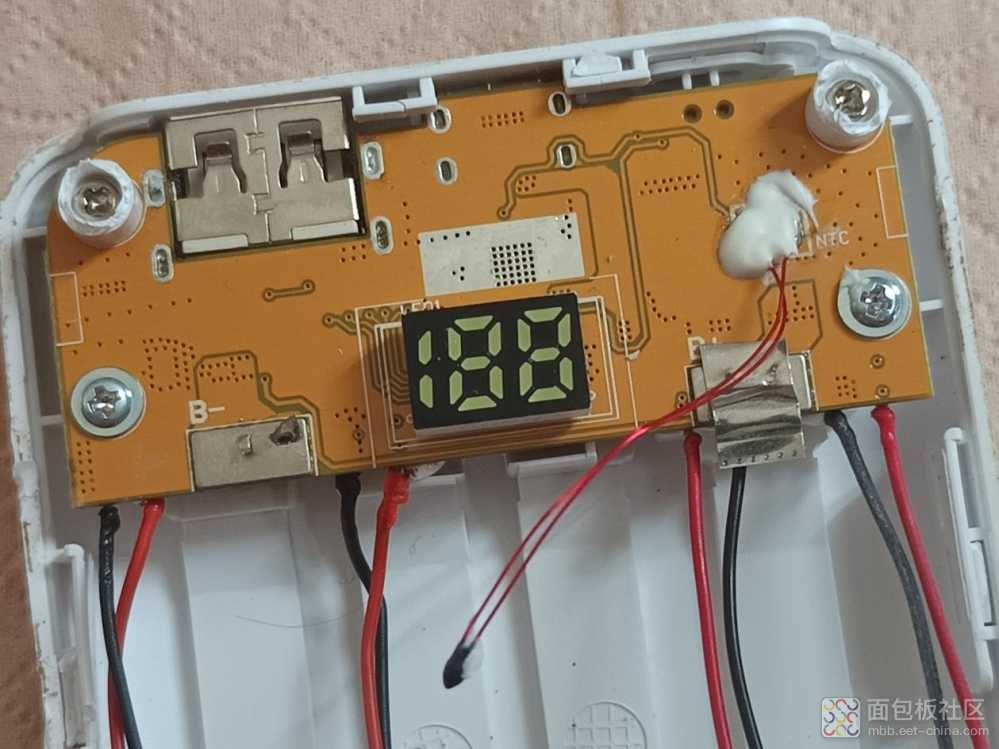

可以看见电路板,带有热电偶,监测电池温度的。

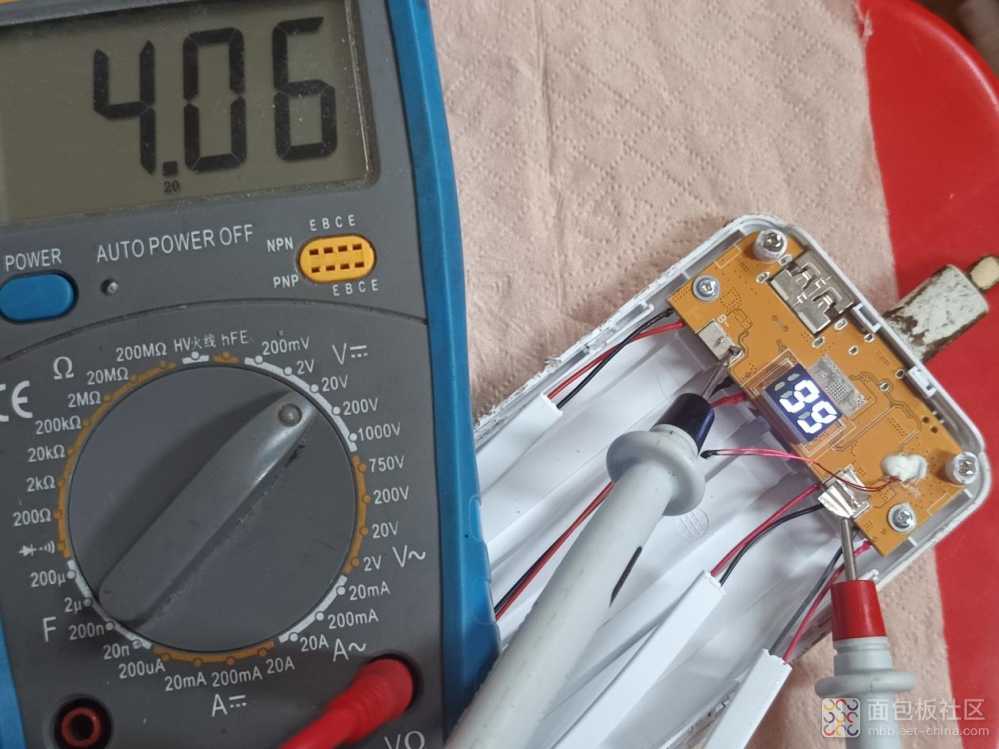

IMG_20250531_153924

插上充电线,用万用表测量电池两端的充电电压是4.06V。

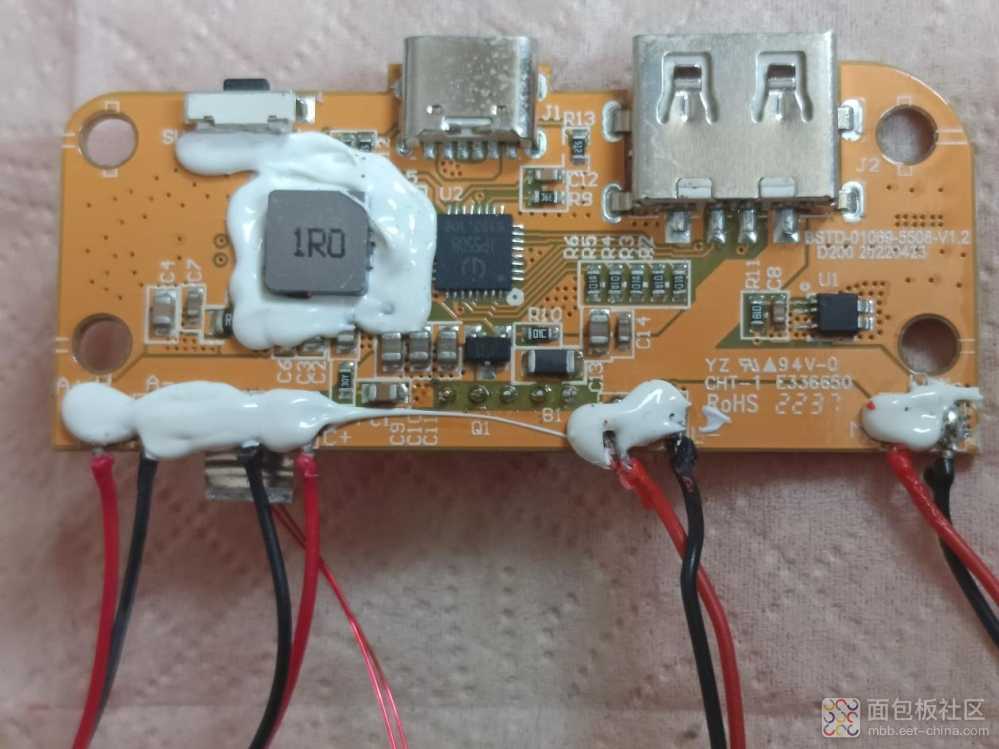

IMG_20250531_154207

用工具拆下螺丝,可以看到PCB板的另一面。

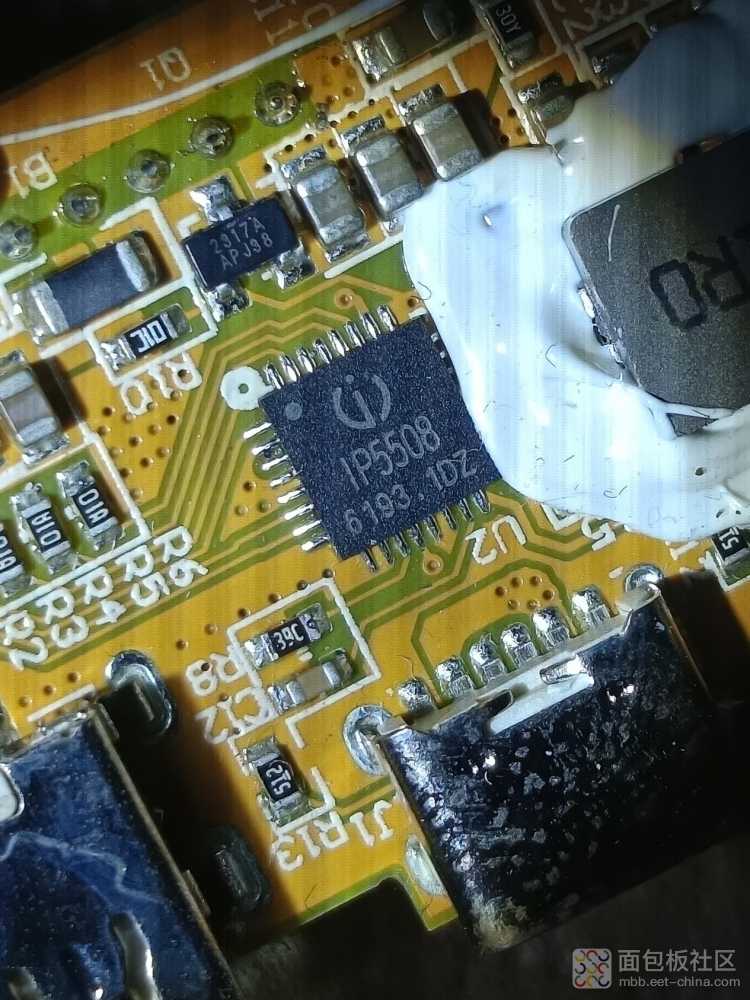

IMG_20250531_154515

IP5508是集成数码管驱动的 2A 充电/2.4A 放电移动电源SOC,INJOINIC(英集芯)的。

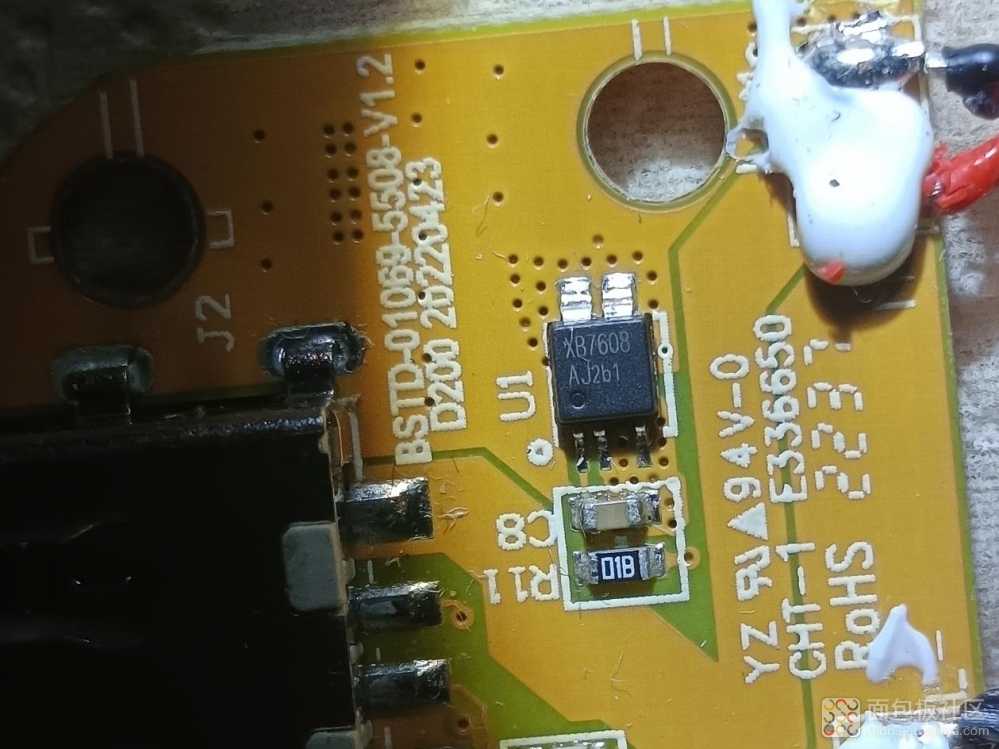

IMG_20250531_154756

XB7608 是高集成度的锂电池保护芯片,集成了先进的功率管,高精度电压检测和延迟电路。

CPC-5的封装形式,并且只需要一个外围器件,非常适合用于空间有限的电池保护板用。

具有过充保护,过放保护,过流保护、短路保护和支持反接等完整的锂电池保护功能,并且具有非常小的工作电流,可以延长电池的寿命。

准确的过充电检测电压确保了安全和充分地充电。

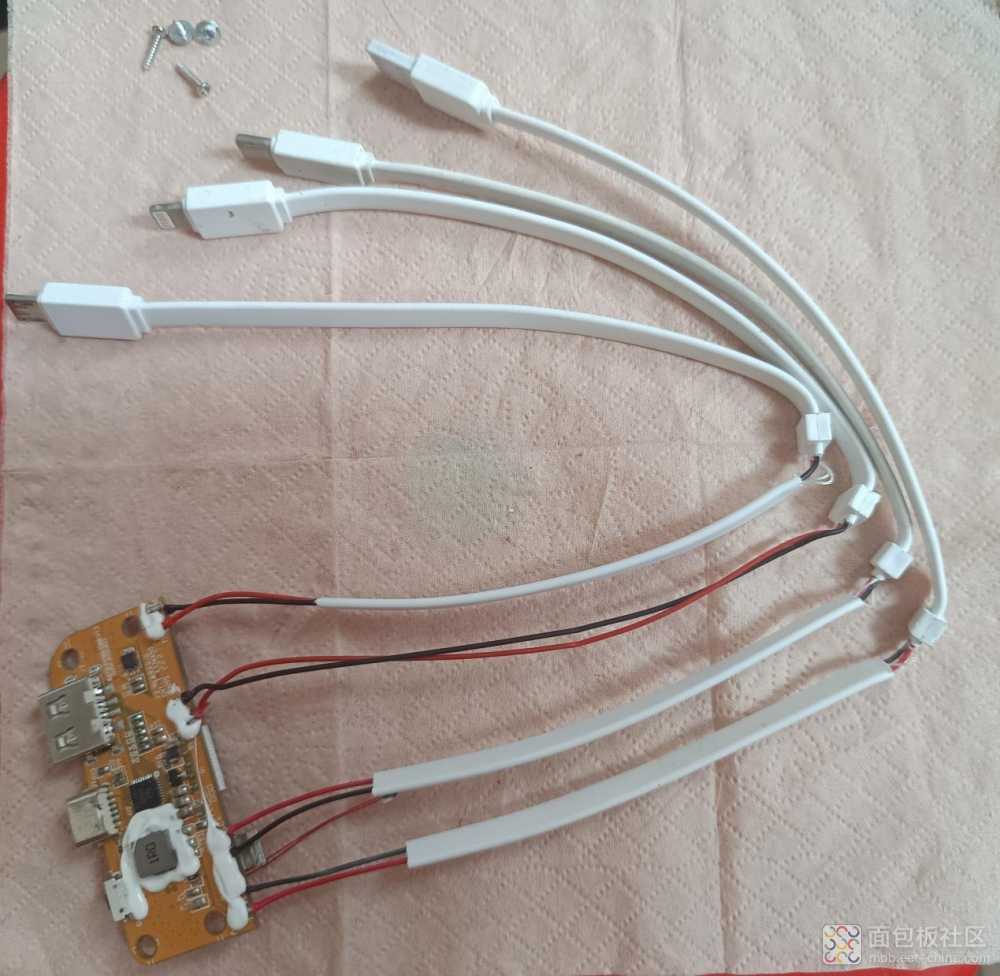

IMG_20250531_154735

电池包已经不能存100%的电了,最多28%了,摸起来电池表面也鼓起来挺大的,这该是退休了,拆的电路板和配线还可以保存起来使用。

IMG_20250531_155055
