原创 无源晶振的电容匹配

电路板上的芯片附近总有晶振的身影，芯片的规格书中也写到了晶振的连接引脚图。不同于振荡器，谐振器需要匹配外部谐振电路才可以输出信号，自身无法振荡。

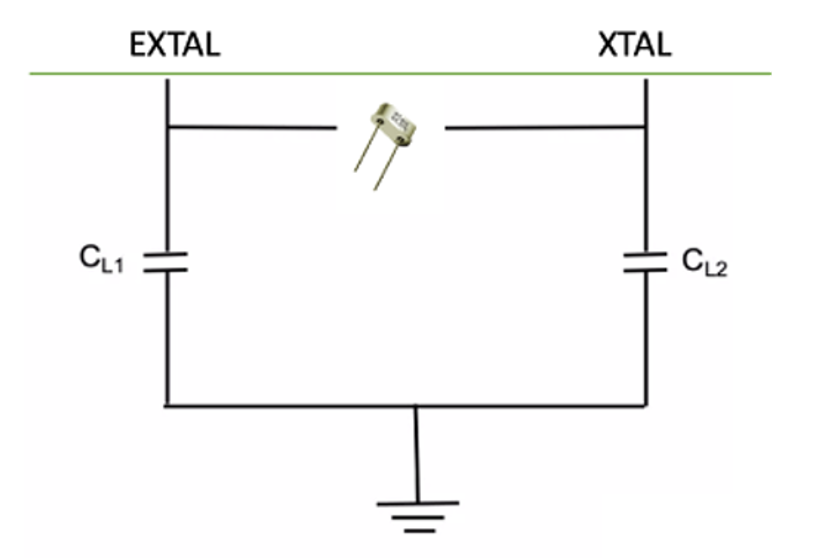

每个晶体都有负载电容值。32.768kHz晶体常用的负载电容有6，7，9，12.5pF。MHz晶体常见的有8，9，12，15，18，20pF。如果MCU写明需要特定负载电容的谐振器，用户仍需要精准匹配外部电容使其正常工作，否则可能会导致不起振。根据负载电容选择匹配电容C1和C2：

杂散电容Cstray的值一般为4~6pF，大小值取决于电路的走线布局，处理器的引脚电容等。通常匹配电容相等：

02 CL大小的影响

如果负载电容CL很大，静态电容C0的改变对频率变化的影响很小，频率更加稳定。所以负载高，远端相位噪声好；若数过大，则很难调整到标称频率，晶振不容易起振。相反，如果负载电容CL很小，静电容C0的微小变化会造成频率的明显变化。近端相位噪声好，容易调整频率，晶振容易起振。

在选择晶体的负载电容时，我们要尽量权衡能量损耗和频率的稳定性。
