原创 削峰正弦波温补晶振

2022-11-2 14:01 383 0 分类: 通信 文集: 晶振

RF工程师在设计电路时要做出一个重要的决定:选择正确类型的振荡器并确定最适合应用的信号输出。在本文中,KOAN凯擎小妹将介绍温补振荡器(TCXO)及其产生的削波正弦波(Clipped Sine)。


OCXO对比TCXO

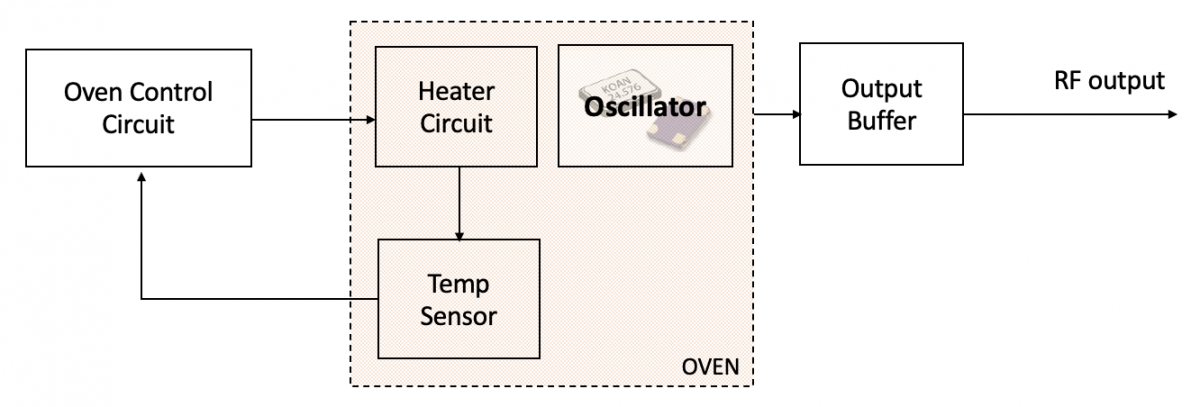

恒温晶振OCXO将高精度的晶体和振荡电路放置于恒温槽中。恒温槽保护晶体不受到外部温度变化的影响,从而避免石英晶体频偏,达到稳定的频率输出。然而,高功耗是OCXO的主要缺点,不适合使用在含有电池的设备中。其次,恒温晶振需要较长的预热时间,随着运行状态的稳定,耗电量也会稳定。

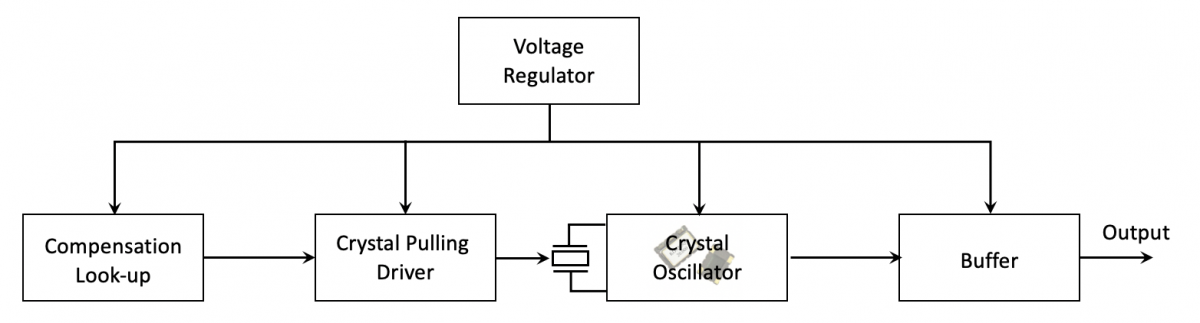

温补晶振TCXO利用压电晶体的物理特性,通过温度补偿电路减少环境温度对振荡频率的影响,从而提高频率稳定性。相比较,TCXO只需要OCXO的1%的电流消耗,而且预热时间短。在很多应用中,TCXO是一种更经济的选择。


Sine对比Clipped Sine

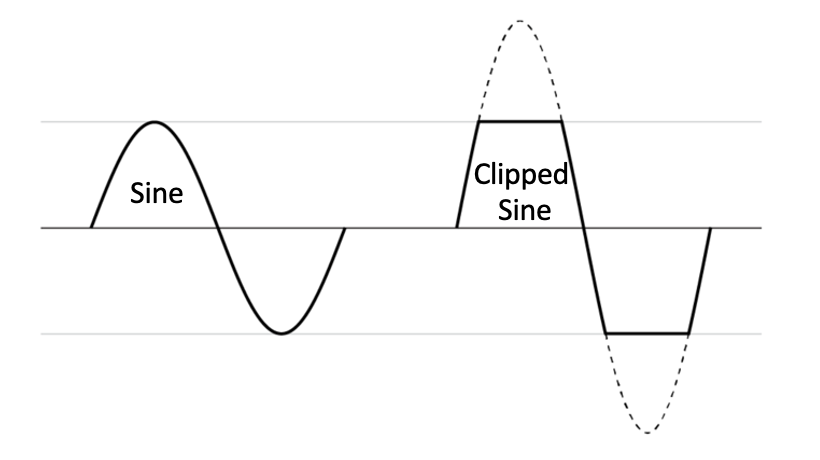

所有的无源晶振都是正弦波Sine输出,也是晶振的默认输出波形。削峰正弦波Clipped Sine是通过限制信号的输出来防止到达最高点或最低点。在不衰弱相位噪声性能的条件下,创造出的方波输出。


削峰正弦波输出TCXO

TCXO频率精度和温度特性远高于普通振荡器,低于恒温晶振。但不需预热且功耗低,从而在野外作业,移动设备,通讯导航设备中广泛应用。削峰正弦波输出的TCXO具有低功耗,更好的老化率和频率稳定性,以及相位噪声优于CMOS输出。


KOAN解决方案: KT__CS

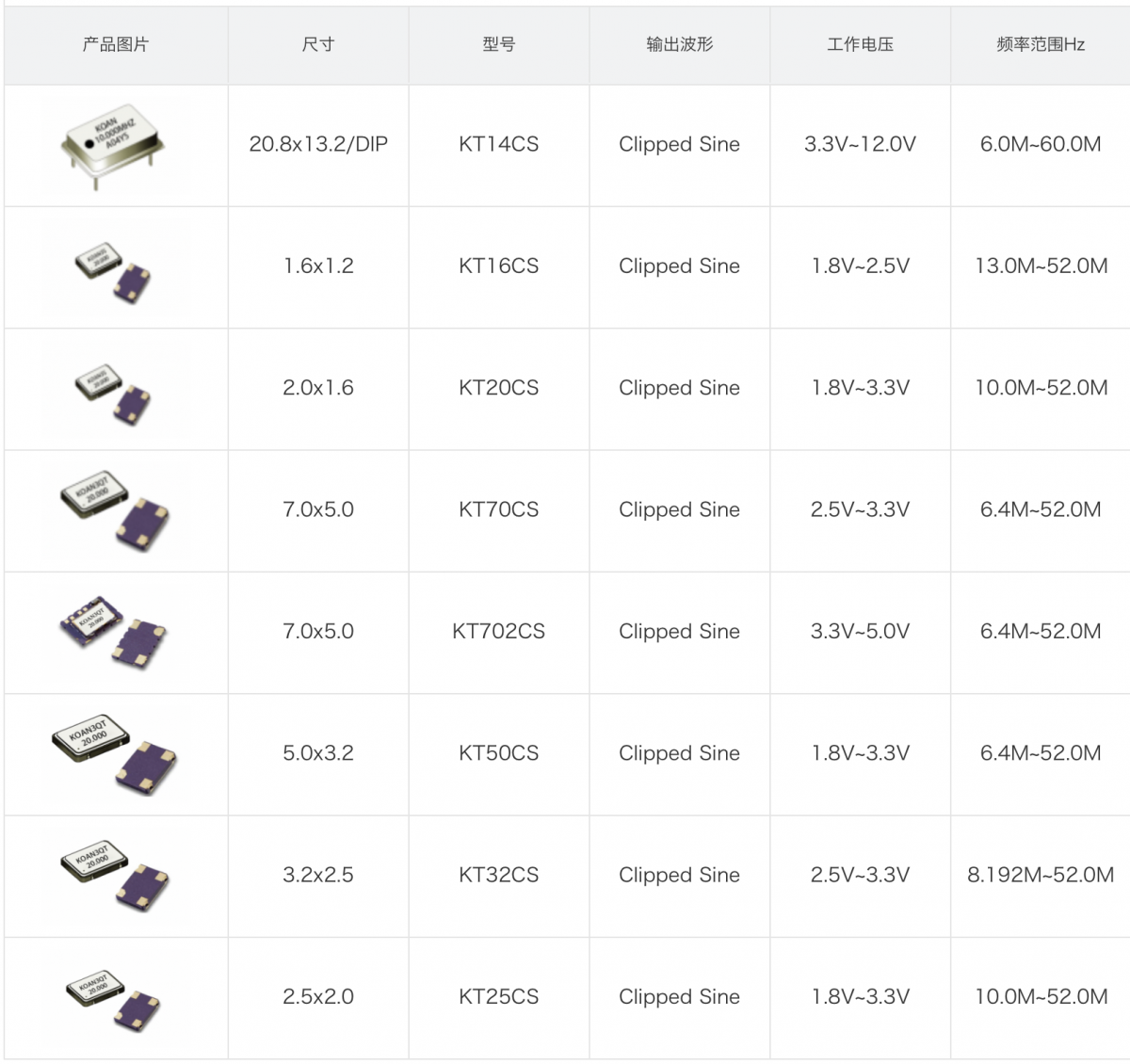

KOAN-TCXO系列有多款波形可供选择(CMOS, LVDS, Sine, Clipped Sine)。其中,削峰正弦波TCXO有贴片(1612~7050尺寸)和直插(DIP14)
