原创 压控晶振 -- 绝对牵引范围

压控振荡器(VCO) 指的是输出频率和输入控制电压有关系的振荡电路。通过控制电压，压控晶体振荡器(VCXO)可在小范围内调整频率，主要用于频率调频和频率捷变PLL技术。牵引范围是VCXO的一个主要参数。

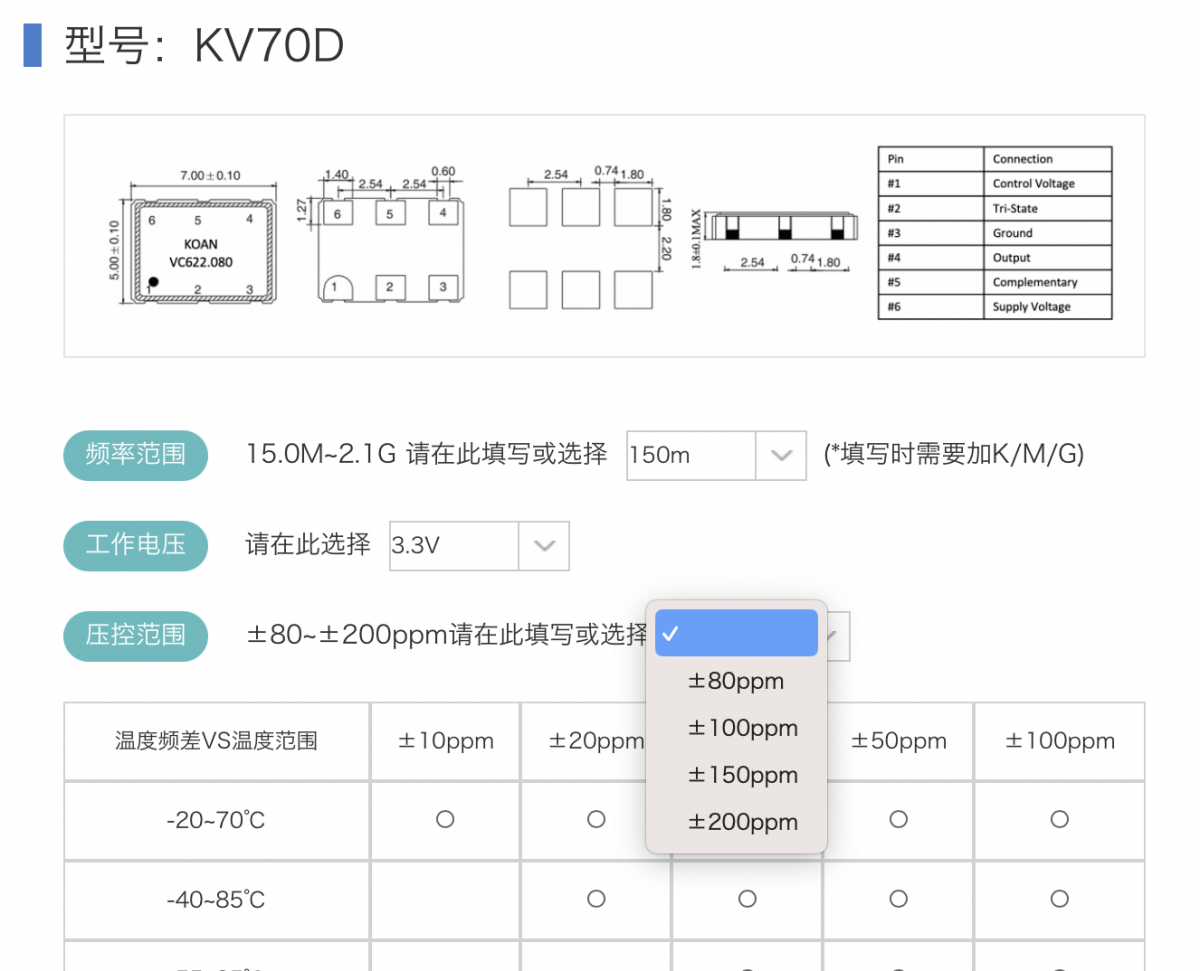

VCXO的输出频率一般在±50~200ppm的范围内被牵引或调整。截图为KOAN压控晶振 -- KV70D官网产品页面：

频率稳定性表示晶振的输出频率因温度变化、频率老化、电压变化、输出负载变化等外部条件而发生的变化，更多：《晶振的总频差》。

在计算绝对牵引范围APR时，我们需要在总牵引范围的基础上减去总频差：

APR=总牵引范围-总频差

总频差=调整频差+温度频差+电压变化+老化率 ...

>>>>VCXO参数的权衡

如果要求压控晶振有较大的牵引度，VCXO在工作范围内频率稳定度就会差。如果对频率稳定度要求高，则很难达到较大的牵引度。

KOAN凯擎小妹建议：选择频偏范围时，尽量选择频偏较小，够用即可，这样的压控线性比较好。

压控晶振有直插和贴片两种封装，最小贴片为2520尺寸。我们有差分输出，低抖动低，超高频压控晶振可供选择。更多：《压控晶振规格书参数解读》
