原创 无源和有源滤波器的区别

滤波器是无线通信的重要元器件，目的是让需要的信号通过，把不需要的信号排除在外。滤波器与晶振一样，都有有源和无源之分。

- 有源器件：在工作时，需要依赖于额定的工作电源来控制或调节信号。

- 无源器件：在工作时，不需要单独提供外部电源来工作，只需要有电流通过即可工作。

有源滤波器

>>>> 组成

有源滤波器使用放大元件，即运算放大器。通过晶闸管控制，当有谐波产生时，会产生大小相等，方向相反的电流来抵消谐波电流。

>>>> 优势

有源滤波器输入阻抗高，输出阻抗低。滤波器会因为放大电路而产生噪声。工程师可以通过低噪声放大器和电路设计，使得噪声最小化。有源滤波器多用于小电流。

>>>> 应用

有源滤波器由于成本较高，多用于容量较小的需求，例如：医疗，仪器设备、实验室、通讯等。

无源滤波器

>>>> 组成

无源滤波器是一种不使用放大元件(晶体管、运算放大器等组成)的滤波器，均由无源元件组成(电阻器、电容器和电感器)

>>>> 优势

无源滤波器没有有源组件，所以不需要外部电源。由于不受运算放大器带宽的限制，可以在非常高的频率下正常工作。另外，无源滤波器可以处理更大的电流，因此产生较少的噪声(来源于电阻的热噪声)。这种噪声可以根据电路的设计而减少。

>>>> 应用

无源滤波器多用于容量需求较大的行业。例如：钢厂、风电、天然气行业、钢铁与冶金行业等。

>>>> 参数

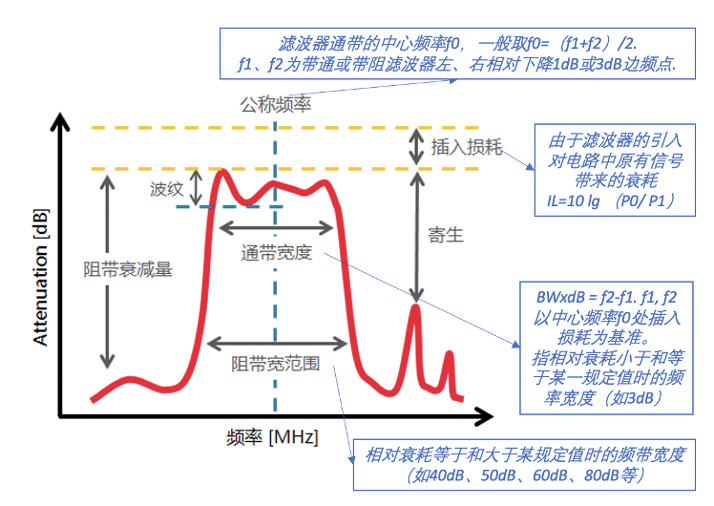

晶体滤波器的主要参数为中心频率，通带宽度，插入损耗，带内波动，阻带宽度，阻带损耗，纹波，截止频率，带内驻波比，阻带抑制度，延迟，带内相位线性度。

>>>> 凯擎小妹推荐

随着元器件小型化的发展趋势，单片石英晶体滤波器将几个“极点”整合到单个石英晶片上，通常叫做M.C.F(Monolithic Crytal Filter)。KOAN无源滤波器，有直插和贴片两种封装：

- K49T：49T直插, 常用频率 10.7MHz

- KU1/KU5：UM-1/UM-5直插, 常用频率 21.4MHz，45.0MHz

- KQ：SMD7050贴片系列, 分为 2 poles 和 4 poles, 常用频率21.4MHz, 21.7MHz, 38.85MHz, 44.85MHz, 45MHz, 46.35MHz, 49.95MHz, 50.85MHz, 51.65MHz, 58.05MHz
