 电位器是一种三端子电气和电子元件,它能够通过旋转或滑动常数来改变其电阻。电位计可用于两种配置,其中它可以改变电压或改变电阻。那么,能不能用电位器来控制电机转速呢?是的,您可以使用电位计来控制电机速度。当用于改变电压时,电位器可以连接到电机并改变传递给电机的电压(以及功率),从而控制其速度。下面将讨论电路设置和一些其他配置,您可以使用电位器来控制电机的速度。


 一、如何使用电位器来控制电机速度


 1、电位器

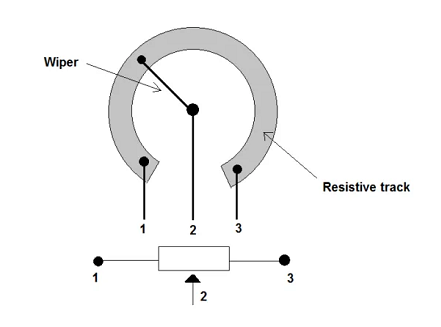

 它是一个三端器件,原理图符号类似于电阻器。这是因为它本质上是一个能够改变其电阻的电阻器。电位器两端的电阻是固定的,而中间引脚的电阻可以通过旋转旋钮或滑动触点来改变,具体取决于其结构。然而,电位器还有一个额外的好处,就是可以改变电压。


 2、变化的阻力

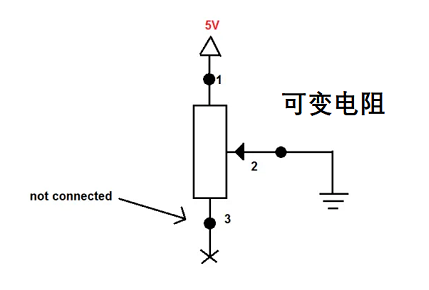

 要将电位器用作可变电阻器,只需连接其两个端子(端子1和端子2),而第三个端子(端子3)可以悬空。


 3、变电压

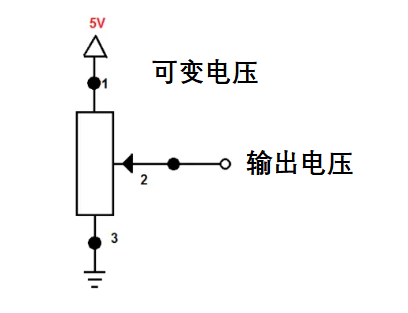

 要使用电位计来改变电压,其所有三个引脚都已连接。


 引脚1连接电源电压,引脚3接地,引脚2为输出电压。


 请注意,电位器是一种无源器件,因此可以在任何方向使用。因此,任一末端引脚(1或3)都可以连接到电源电压。


 输入电压施加在整个电位器上,引脚2的输出电压是其中一个固定端与滑动触点之间的电压降。


 二、电位器在电机速度控制中的作用:


 那么,电位器改变其电阻和电压的能力如何帮助控制电机的速度?


 电机是一种在施加电压和电流时旋转的设备。它将电能转换为机械能。电机有各种尺寸,需要不同大小的电压才能运行。与较大的电机相比,较小的电机以最大速度旋转所需的功率较小。电机所需的电压和电流量由其额定电压和额定电流给出。这些值表示以最大速度运行所需的标称最大电压和电流。


 但是,如果您为电动机提供的电压低于其额定值,它将以低于其最大速度的速度运行。假设您有一台额定电压为12V和1A的电机。如果将电压降低50%(6V),电机现在实际上将以其最高速度的50%运行。由于电位器具有改变电压的能力,因此它可以用来控制电机的速度。
