原创 如何使用电位器控制电机速度,使用电位器控制速度的两种方法

2023-3-17 15:58 354 5 5 分类: 工业电子 文集: 博扬资讯

 电位器可以用来控制电机的速度,让来看看一些电路配置。使用电位器控制速度有两种典型方法;单独使用电位器,以及将电位器与Arduino一起使用。


 一、如何使用电位器控制电机速度:没有Arduino


 电路设置最简单,只需要几个零件:·发动机·电位器·电源

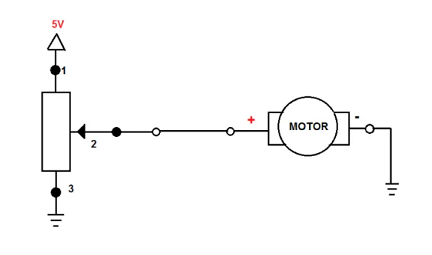

 在这种配置中,电位器必须接线,以便它可以改变电压(因此将使用所有三个引脚)。下面是仅使用电位器控制电机速度的电路原理图。


 这个设置的操作很简单;当您旋转(或滑动)电位器时,连接到电机的输出引脚(引脚2)的电压将在GND(0V)和电源电压(本例中为5V)之间变化。这种电压变化将转化为电机的不同速度。


 二、如何使用电位器控制电机速度:使用Arduino


 第二个电路设置需要一个Arduino。需要一个Arduino,因为它包含一个微控制器,该微控制器能够在其某些指定引脚上产生脉冲宽度调制(PWM)。请注意,您不仅限于使用Arduino。只要您有一个可以产生PWM的微控制器,就可以了。


 三、什么是PWM?

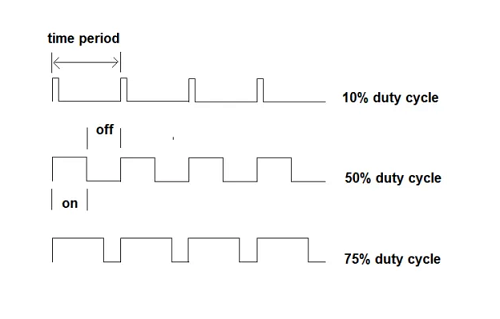

 PWM是一种用于改变输送到电气和电子设备的平均功率的技术。它是在两个值之间变化的数字波形信号;高和低。Arduino引脚为高电平与低电平的时间量称为占空比,它最终决定了平均功率。下面是几个具有不同占空比的不同PWM波形。


 每个波形占空比的每个百分比值决定了引脚开启的时间,也决定了输出的总功率的百分比。因此,如果占空比为75%且电源电压为5V,则输出端的总电压现在为3.75V(0.75 x 5)。这很好,因为可以使用PWM来控制电机速度。

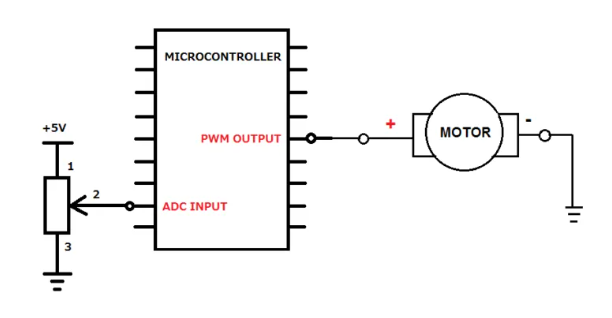

 但是,电位器从何而来?电位器用于通过Arduino的模数转换器(ADC)改变PWM的占空比。所以,它直接控制速度。下面是使用电位器和arduino控制电机速度的电路。
