24N50-ASEMI开关电源专用24N50

型号：24N50

品牌：ASEMI

封装：TO-247

最大漏源电流：24A

漏源击穿电压：500V

批号：最新

RDS（ON）Max：0.24Ω

引脚数量：3

沟道类型：N沟道MOS管

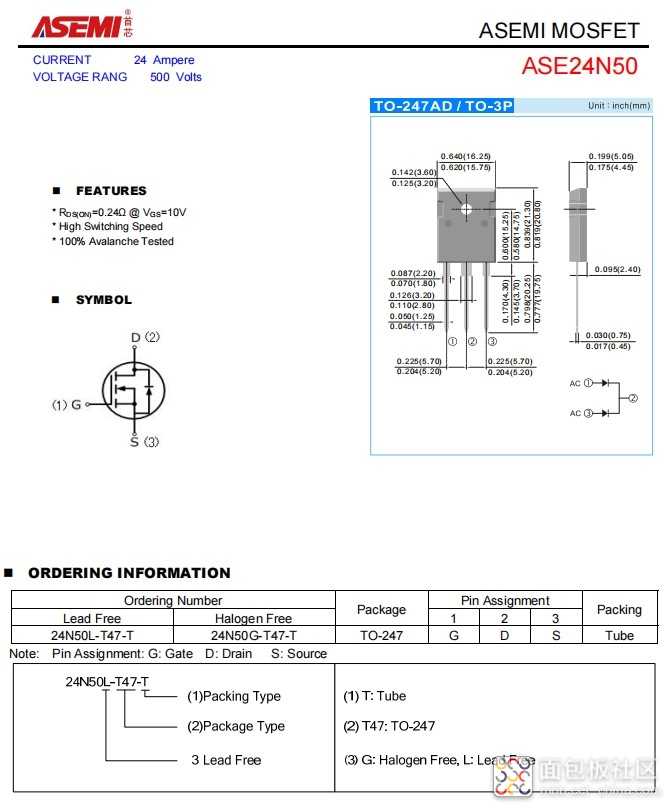

封装尺寸：如图

特性：MOS管、N沟道MOS管

工作结温：-55℃~150℃

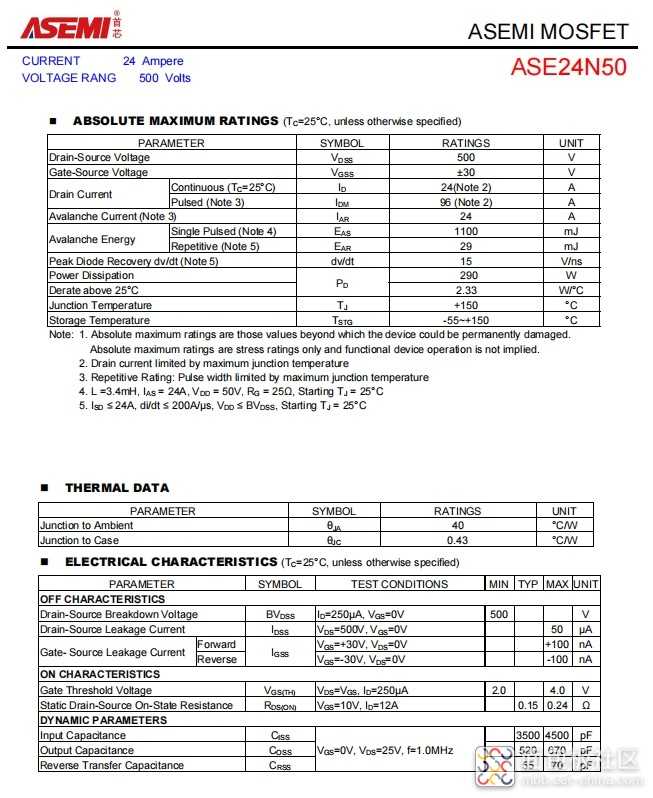

耐压与电流‌：漏源电压500V，连续漏极电流24A，脉冲电流可达96A‌。

‌导通电阻‌：典型值0.16Ω至0.24Ω（ASEMI品牌），具体取决于栅极驱动电压（VGS=10V）‌。

‌开关性能‌：低栅电荷（65nC）和快速恢复时间（35ns），支持高频开关应用‌。

‌封装与散热‌：采用TO-247封装，尺寸41.55mm×16.25mm×5.05mm，支持290W最大功耗，热阻40℃/W‌。

核心优势

‌高效能‌：平面条纹DMOS技术优化导通电阻，提升开关效率‌。

‌高可靠性‌：通过100%雪崩测试，耐受高能脉冲和极端温度（-55℃~170℃）‌。

‌兼容性强‌：可代换2SK2837、25N50等型号，适配多种电路设计‌。

典型应用场景

‌开关电源‌：适用于AC-DC电源、半桥拓扑功率因数校正（PFC）等高效电源设计‌。

‌逆变系统‌：支持1200W逆变器电路及太阳能光伏逆变器，实现电能高效转换‌。

‌工业电机驱动‌：用于H桥PWM电机控制器，提供精确调速和低损耗驱动‌。

‌电力传输‌：在电力调节系统和UPS中，确保高稳定性电力传输。
