标签: 24N50

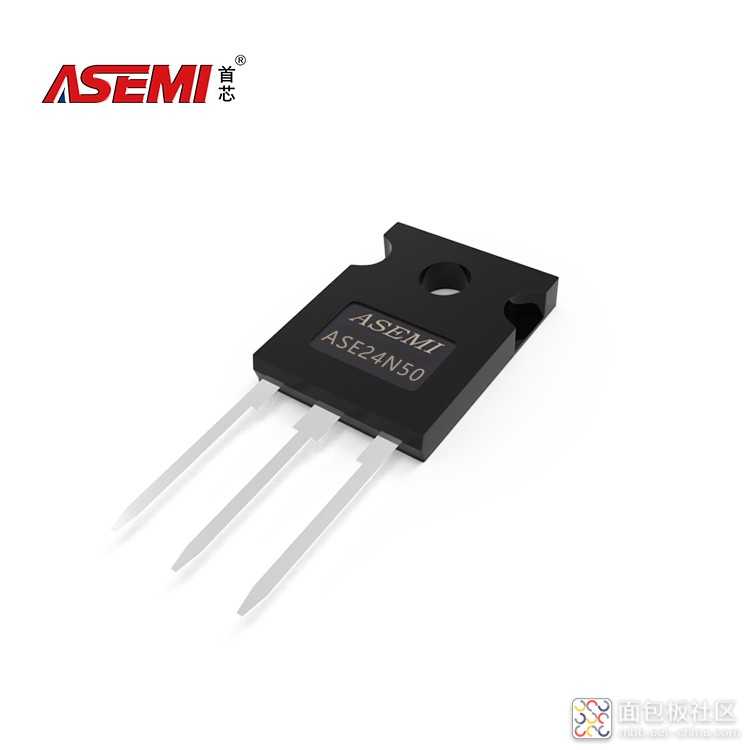

编辑： LL 24N50-ASEMI 开关电源专用 24N50 型号： 24N50 品牌： ASEMI 封装： TO-247 最大漏源电流： 24A 漏源击穿电压 ： 500V 批号：最新 RDS （ ON ） Max ： 0.24 Ω 引脚数量： 3 沟道类型： N 沟道 MOS 管 封装尺寸：如图 特性： MOS 管、 N 沟道 MOS 管 工作结温 ： - 55 ℃~1 50 ℃ 耐压与电流 ‌ ：漏源电压 500V ，连续漏极电流 24A ，脉冲电流可达 96A‌ 。 ‌ 导通电阻 ‌ ：典型值 0.16Ω 至 0.24Ω （ ASEMI 品牌），具体取决于栅极驱动电压（ VGS=10V ） ‌ 。 ‌ 开关性能 ‌ ：低栅电荷（ 65nC ）和快速恢复时间（ 35ns ），支持高频开关应用 ‌ 。 ‌ 封装与散热 ‌ ：采用 TO-247 封装，尺寸 41.55mm×16.25mm×5.05mm ，支持 290W 最大功耗，热阻 40℃/W‌ 。 核心优势 ‌ 高效能 ‌ ：平面条纹 DMOS 技术优化导通电阻，提升开关效率 ‌ 。 ‌ 高可靠性 ‌ ：通过 100% 雪崩测试，耐受高能脉冲和极端温度（ -55℃~170℃ ） ‌ 。 ‌ 兼容性强 ‌ ：可代换 2SK2837 、 25N50 等型号，适配多种电路设计 ‌ 。 典型应用场景 ‌ 开关电源 ‌ ：适用于 AC-DC 电源、半桥拓扑功率因数校正（ PFC ）等高效电源设计 ‌ 。 ‌ 逆变系统 ‌ ：支持 1200W 逆变器电路及太阳能光伏逆变器，实现电能高效转换 ‌ 。 ‌ 工业电机驱动 ‌ ：用于 H 桥 PWM 电机控制器，提供精确调速和低损耗驱动 ‌ 。 ‌ 电力传输 ‌ ：在电力调节系统和 UPS 中，确保高稳定性电力传输 。
