原创【拆解】解剖周立功CANFD盒内部结构

 2025-4-19 18:52  1547 2 2 分类: MCU/ 嵌入式

在汽车零部件工作过的朋友基本都有使用过周立功CANFD盒子，2000多块的盒子里面究竟藏了多少东西。

周立功 CAN FD 盒外观简洁坚固，外壳采用金属材质，具有良好的电磁屏蔽性能，能有效抵御外界电磁干扰。其尺寸适中，便于安装在各种设备中。盒体正面设有多个指示灯，用于显示电源、通信状态等信息；背面则配备多种接口，包括用于连接控制器的 CAN FD 接口、用于与上位机通信的 USB 接口以及电源接口等。

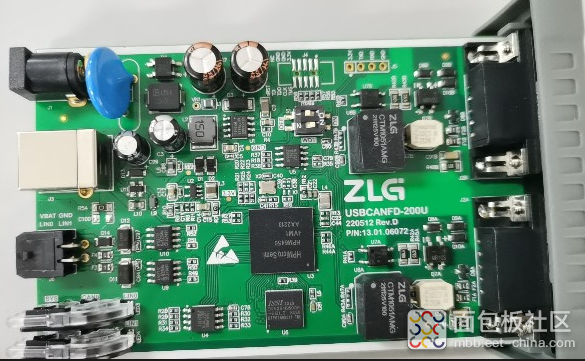

话补多少，直接拆了看内部，内部布局紧凑合理。PCB 板是核心部件，占据了大部分空间，并通过螺丝固定在盒体底座上。在 PCB 板周围，可以看到一些用于保护电路的金属屏蔽罩以及用于连接外部设备的连接器。

PCB 板采用多层布线设计，这种设计有助于减少信号干扰，提高信号传输的稳定性和可靠性。在 PCB 板的边缘，分布着用于连接外部接口的焊盘和过孔，确保信号能够顺畅地输入和输出。

从板上元件的布局来看，各种芯片和元件排列整齐，焊点饱满光滑，体现了高水准的制造工艺。在 PCB 板上，可以看到多种类型的电子元件，如电阻、电容、二极管等，它们相互连接，构成了复杂的电路系统。其中，滤波电容和磁珠等元件被合理地布置在电源和信号线附近，用于滤除噪声和干扰信号，确保电路的稳定运行。

电源管理部分设计精良，采用高效的 DC-DC 转换芯片，将外部输入的电源电压转换为内部电路所需的多种稳定电压，如 3.3V、5V 等，为各个模块提供可靠的电源支持。同时，电源部分还设有过流、过压保护电路，防止因电源异常而损坏内部元件。

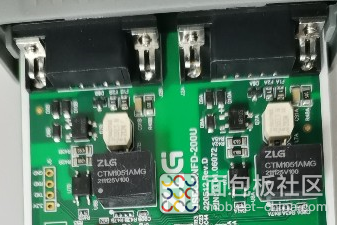

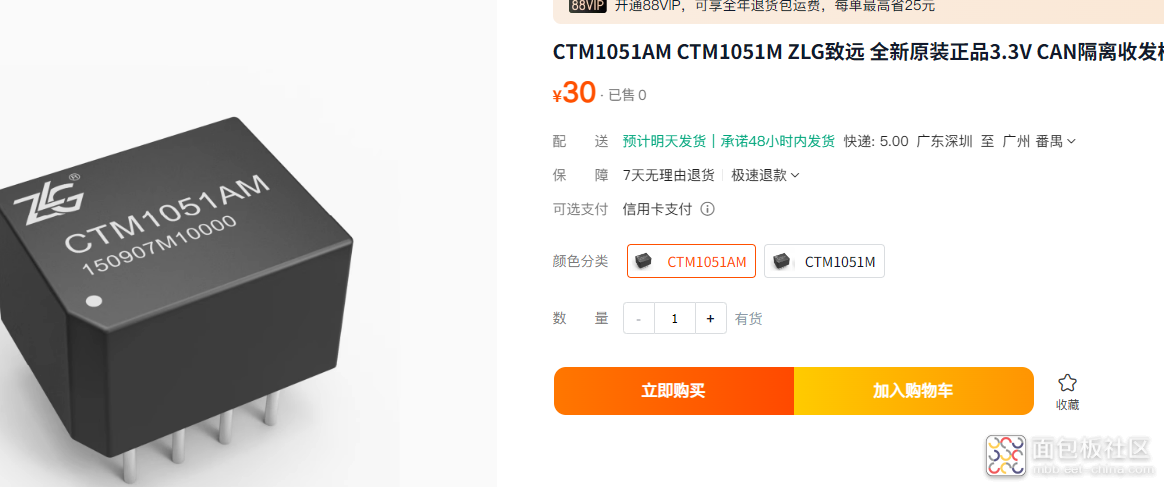

CAN的隔离使用的ZLG CTM1051A，淘宝一搜这玩意儿一个就要30块钱。确实贵

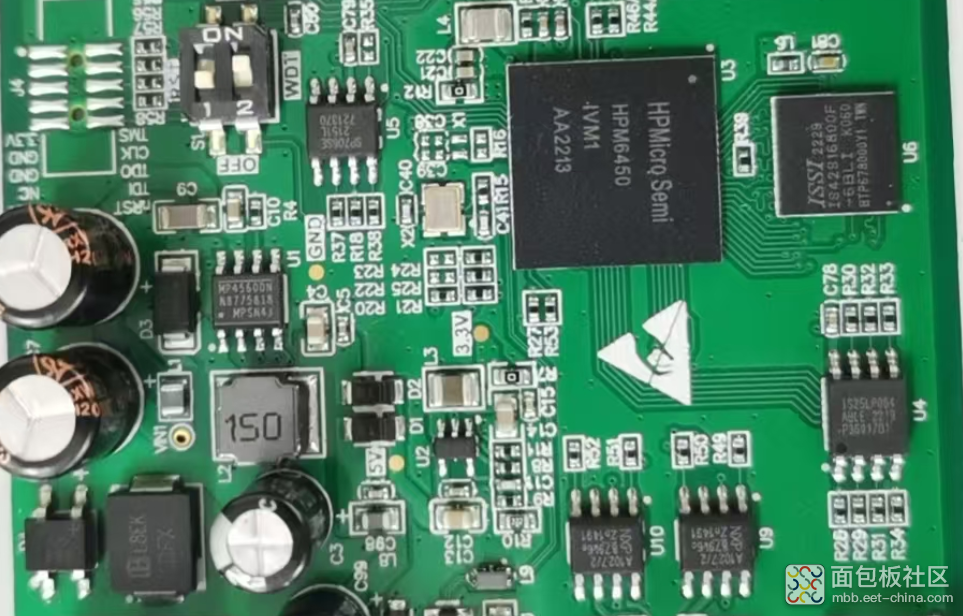

主芯片是周立功 CAN FD 盒的核心部件，负责整个设备的运行和管理。该主芯片采用高性能的国产芯片，具备强大的处理能力和丰富的外设接口资源。其采用低功耗设计，能够在保证高性能的同时减少能耗。

可以确定的是这类芯片确实是个高性能主控芯片，才能够为设备提供强大的处理能力，确保 CAN FD 协议的高效解析和数据处理。

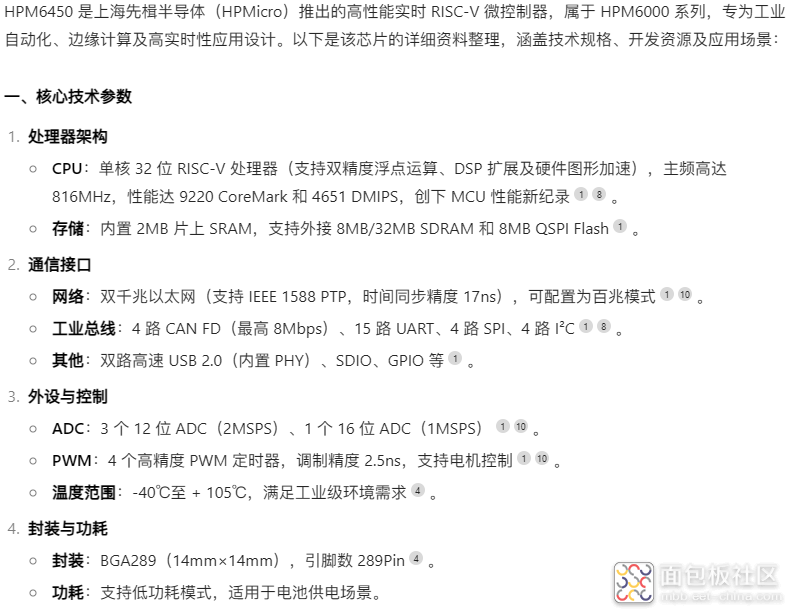

找AI问问芯片资料 HPM6450

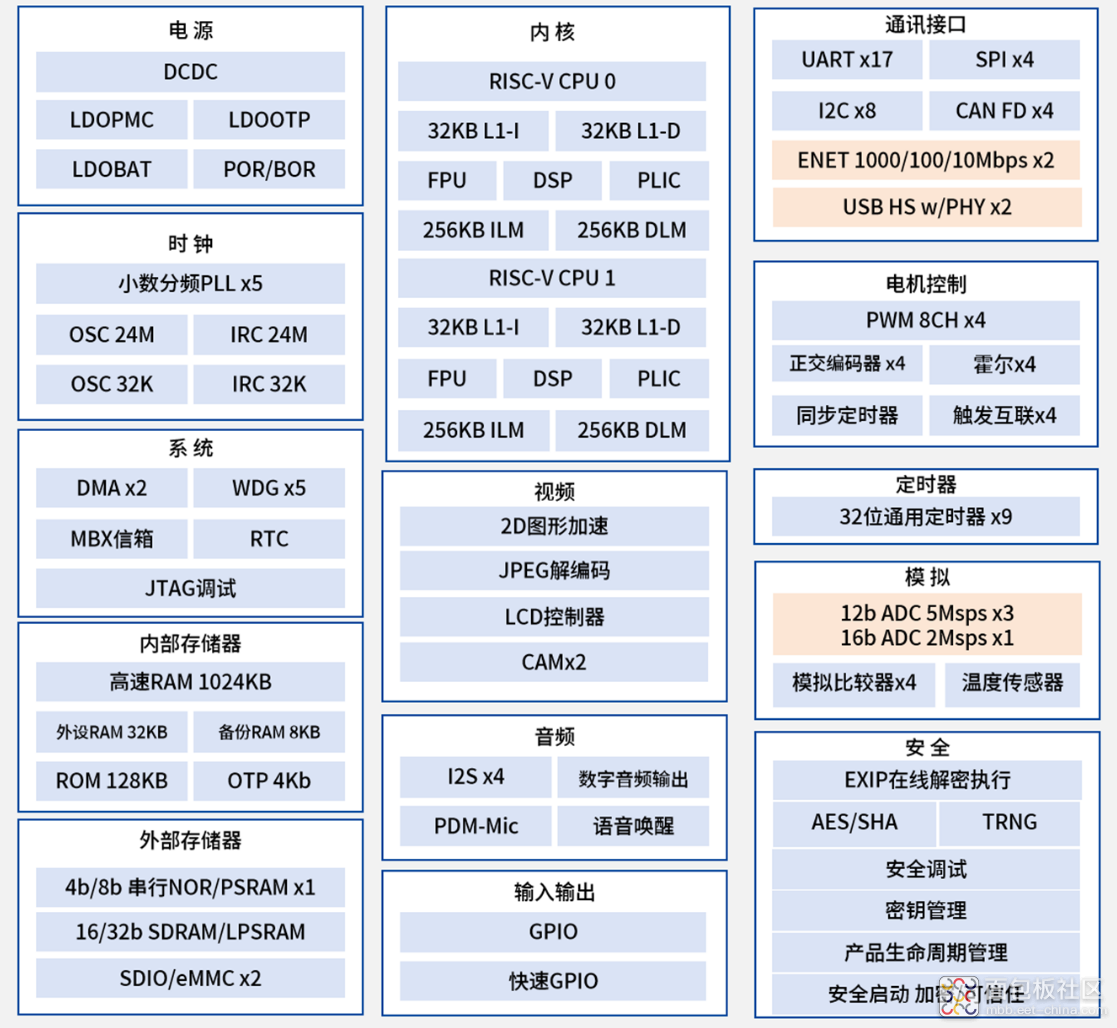

通过官网找到芯片相关资料，性能确实可以。后面如有需要使用到的方案可以考虑采用该芯片

总结：通过对周立功 CAN FD 盒的解剖与分析，深入了解了其内部构造和各个关键部件的功能与作用。从 PCB 板的多层布线设计到主芯片的强大处理能力，再到转换芯片模块的高效信号转换功能，每一个部分都紧密相连，共同构成了一个高效、稳定的 CAN FD 通信设备。这次拆解过程让我对 CAN FD 技术以及周立功产品的设计和制造水平有了更加直观和深入的认识，也为今后在相关领域的学习和实践积累了宝贵的经验。
