原创 【拆解】解剖儿子的原地掉头坦克

2025-4-19 19:32 1076 0 1 分类: MCU/ 嵌入式

趁儿子上学去,出于好奇心驱使,偷偷把儿子的遥控坦克拆了,看看内部构造。以便于后续改造改造。拆解前玩具效果如下,现有的功能是遥控前进、后退、原地掉头、侧行、子弹发射等等。

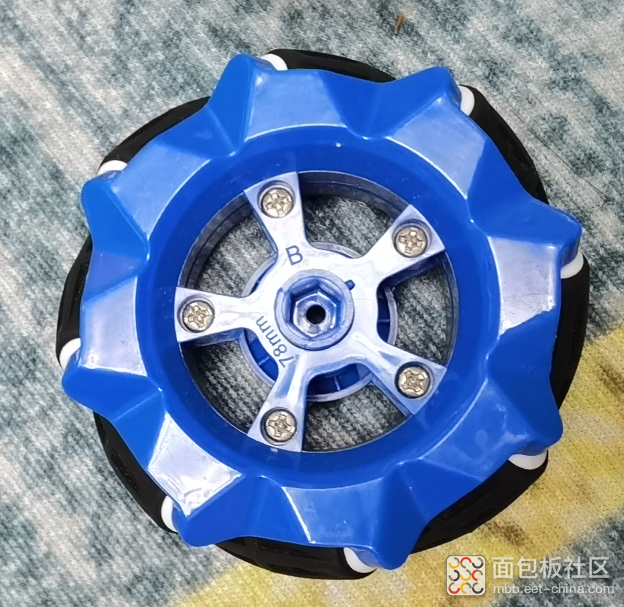

直接拆轮子,轮子的构造确实巧妙

反面效果:

四个轮子全部拆下

打开壳子,玩具坦克配备了多个电机,分别用于驱动履带的运动和炮塔的旋转。这些电机体积小巧但动力强劲,能够提供足够的扭矩来驱动坦克在不同地形上行驶。

不过这走线,确实用乱七八糟来形容更为贴切

电路板很简单,单层板子,轮子上四个电机分别独立电机控制。猜测最小的ic是个单片机,用来控制各个电机驱动,接收遥控器传过来的射频信号,以及控制喇叭等,另外支持预定的一段程序自动行走,应该也是mcu中实现逻辑

放大仔细看,芯片型号基本被刷掉了,看不清。估计也是为了保密

炮塔电机则负责炮塔的旋转,使坦克能够灵活地调整射击方向。炮塔电机同样采用直流有刷电机,通过齿轮传动带动炮塔的旋转。电机安装在炮塔的底部,与炮塔固定在一起。


总结:通过对这款玩具原地掉头坦克的拆解与分析,深入地了解了其内部构造和工作原理。从电路板的复杂布线到电机的动力传输,再到炮弹的发射设计,每一个部分都体现了设计者对玩具性能和趣味性的追求。这次拆解过程让我对玩具坦克的设计和制造有了更加直观和深入的认识,也让我更加欣赏玩具背后所蕴含的科技和工艺。这款玩具坦克凭借其巧妙的结构和丰富的功能,为用户带来了无尽的乐趣和惊喜,同时也激发了我对机械设计和电子技术的浓厚兴趣。
