原创 【原创】一种长按开关机短按普通按键的电路

2025-6-16 14:25 880 3 7 分类: 智能硬件

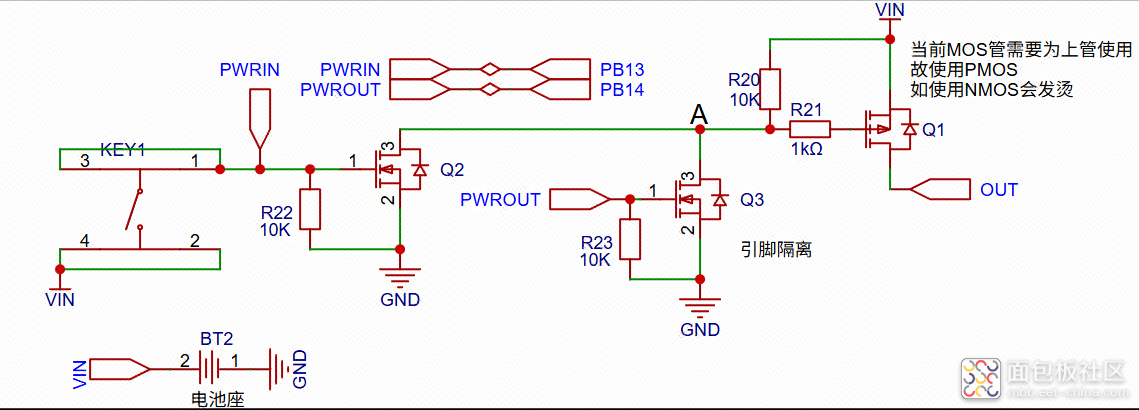

实现电路

开机

当按下KEY1后,Q2导通,A端为低电平,Q1导通,OUT输出电给MCU,MCU通过PWRIN检测到高电平5秒以上后,PWROUT持续输出高电平使Q3导通,A端被拉低为低电平,即使KEY1按键松开,也一直为低电平,实现开机。


关机

在已经开机的基础上即A端为低电平,按下KEY1后,PWRIN检测到高电平5秒以上,PWROUT输出低电平,Q3断开,此时松开按键,Q2断开,R20上拉生效,Q1断开,实现关机。


普通按键

KEY1按下时间没有超过5s,判断为是普通按下


验证

已经实际应用到项目中,能够实现所说功能。

。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
