原创 芯知识｜蓝牙语音芯片IC射频设计核心技术解析

---

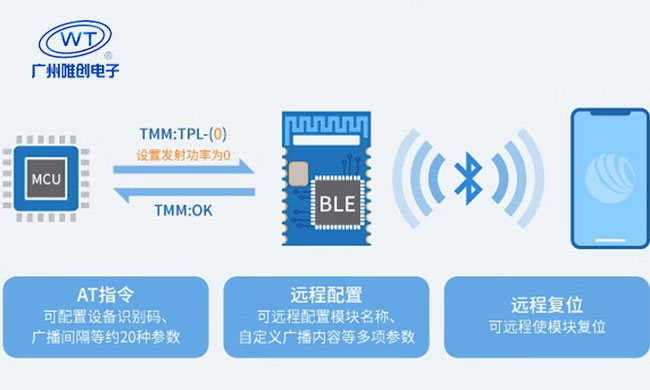

一、蓝牙射频电路设计的核心价值

在智能穿戴、智能家居等物联网设备中，射频性能直接决定通信质量与用户体验。WT2605C等蓝牙语音芯片的射频电路设计，需在紧凑的PCB空间内实现低损耗信号传输与强抗干扰能力。射频走线每0.1dB的损耗优化可使通信距离提升3-5米，而阻抗失配可能导致30%以上的能效损失。

二、射频走线设计规范

1. 阻抗控制黄金法则

50Ω标准阻抗实现：
采用4层板时，顶层走线宽度0.3mm（FR4材质，介电常数4.3）
双面板需通过SI9000软件计算，典型线宽1.2mm（1.6mm板厚）
阻抗测试使用TDR设备，确保偏差＜±5%
走线优化五原则：
路径最短化：WTK6900HC芯片RF引脚到天线焊盘距离＜15mm
层间零过孔：避免过孔引入0.3-0.5dB插损
圆弧过渡：135°转角比直角减少70%信号反射
等宽设计：线宽突变控制在±5%以内
地屏蔽阵列：沿走线两侧布置地孔（间距λ/10，约3mm）

2. 地平面处理技术

设计要素	技术参数	实现方法
参考地层完整性	射频线下完整地平面	禁止分割GND层，避免跨分割走线
芯片底部接地	4×0.3mm接地过孔阵列	使用热风焊盘加强散热与接地
屏蔽隔离	射频区域四周布置1mm隔离带	采用Guard Ring结构阻隔数字噪声

 三、天线系统设计要点

1. 天线匹配电路设计

π型匹配拓扑：
标准配置：L型（2.2nH） + C型（1pF）组合
布局要求：距RF引脚＜2mm，优先使用0402封装元件
调试方法：
网络分析仪测量S11参数
调节LC值使谐振点稳定在2.402-2.480GHz
目标回波损耗＜-10dB

2. 天线选型与布局

倒F天线（IFA）设计规范：
尺寸优化：总长度≈28mm（2.4GHz频段）
净空区要求：正面≥5mm，背面≥3mm
典型增益：2.1dBi（自由空间）
导线天线特殊处理：
导线直径：0.8mm漆包线（趋肤深度3μm）
匹配电容：3.6pF±0.1pF（COG材质）
导线走向：避免与电源线平行（间距＞3倍线宽）

四、干扰抑制实战策略

1. 空间隔离设计

三区隔离法则：
射频区：天线周围10mm禁止布置数字电路
电源区：开关电源距离天线＞20mm
金属部件：电池/螺丝等与天线间距＞15mm

2. 噪声抑制技术

电源滤波：RF电源分支处布置π型滤波（10μF+0.1μF）
时钟屏蔽：26MHz晶振用铜罩屏蔽，接地间隔＜λ/20
数字地分割：采用磁珠（600Ω@100MHz）隔离数字/模拟地

五、工程验证与调试

1. 关键测试项目

测试类别	测试设备	合格标准
阻抗连续性	TDR测试仪	全链路阻抗50Ω±5%
辐射功率	综测仪CMW500	发射功率0dBm±2dB
接收灵敏度	屏蔽暗室	-93dBm@BLE 1Mbps
抗干扰能力	信号发生器+频谱仪	同频干扰下PER＜1%

2. 典型问题解决方案

案例1：通信距离不足
现象：实测距离15m（标称30m）
排查：
天线阻抗失配（实测S11=-6dB）→ 调节匹配电容至3.3pF
射频线过长（18mm）→ 优化布局缩短至12mm
案例2：数据包丢失率高
现象：PER 5%@10m
排查：
电源噪声（纹波200mV）→ 增加10μF钽电容
数字信号串扰→ 添加屏蔽罩

六、设计工具与支持体系

开发套件：

WT-EMI仿真软件：预测射频辐射特性
阻抗计算工具：自动生成层叠结构参数
参考设计库：提供20+种已验证天线方案

工程支持服务：

免费射频预审：48小时反馈设计问题
匹配电路调试：提供黄金样品参数
认证辅导：通过FCC/CE射频认证率＞98%

六、结语

通过遵循以上射频设计规范，WT2605C系列芯片可稳定实现50米蓝牙通信距离与-97dBm接收灵敏度。实测数据表明，优化后的射频电路可使整机功耗降低18%，量产直通率提升至99.6%。
