原创 FRED应用：准直透镜模拟与优化

1. 摘要

本文您将会学到如下内容：

 透镜基本参数输入；

 优化变量与评价函数设定；

 优化；

 照度分析；

2. 操作流程

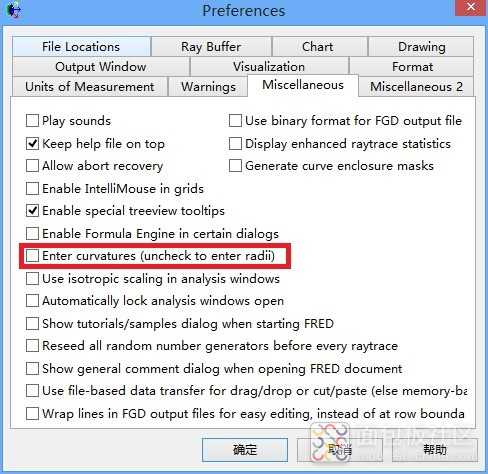

1) 创建之前，我们需要设置其喜好，点击菜单Tools>Preference , 注意其红色线框，勾选之后，其参数输入会变为曲率，所以平时设置时我们勾选此项。

2) 创建透镜

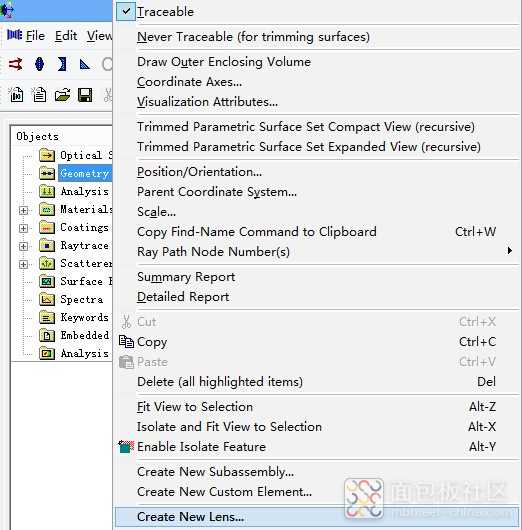

在树形文件夹中选择Geometry>Create a New Lens

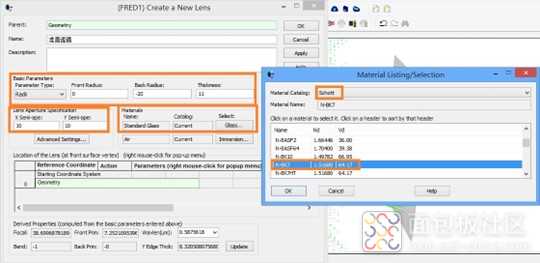

3) 输入透镜参数

两个面的半径分别为 0 和 -20；半孔径为10*10，材料选择Schott库N-BK7。创建完成后，选择第二面输入圆锥系数-1；

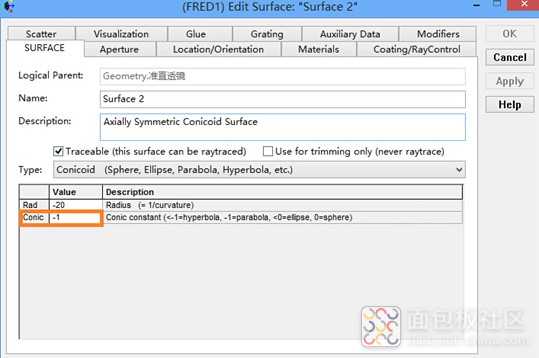

将第二面的圆锥系数改为-1

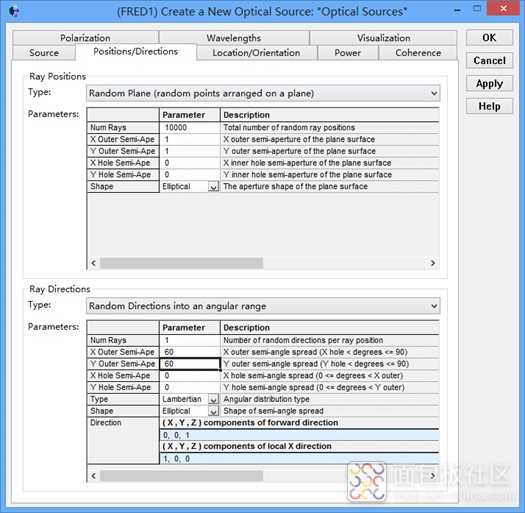

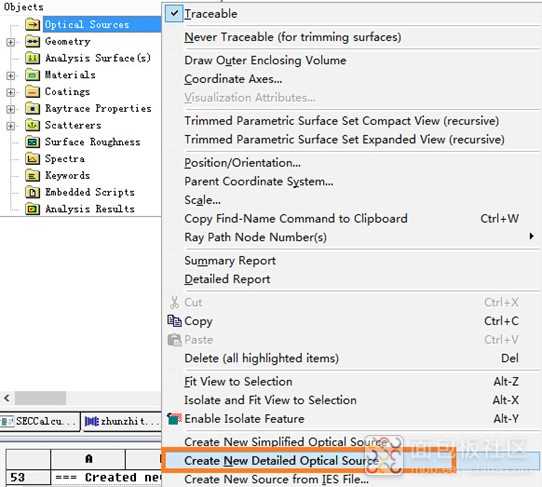

4) 创建LED光源

光源类型为Random plane ;

光线数为10000；

LED 芯片尺寸 2mm*2mm ；

形状选为椭圆；

在光线方向上选择Random Direction into an angular range.

半径选择60度

类型选择 Lambertian

形状选择 Elliptical

波长选择默认默认波长

Power默认为1 watts

位置选项为偏离坐标原点Z轴负方向-10mm

LED光源设定办法

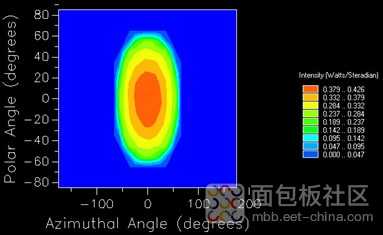

LED光源的发光强度（极化角和方位角）

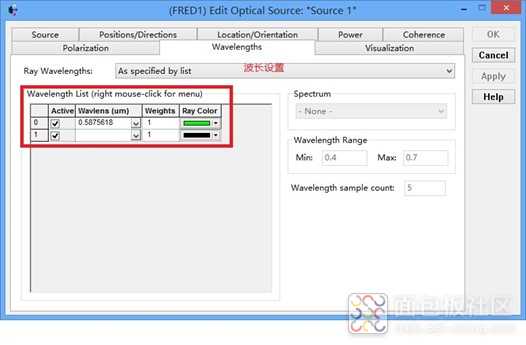

波长设定,颜色选为绿色

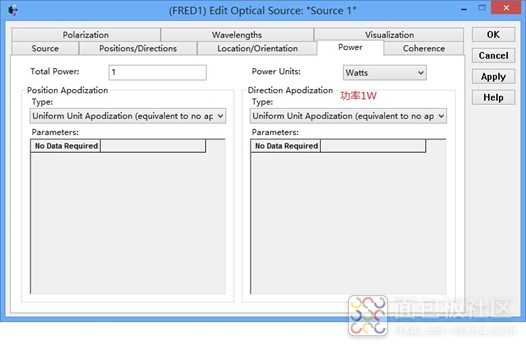

功率设定（在Power units选择Watts）

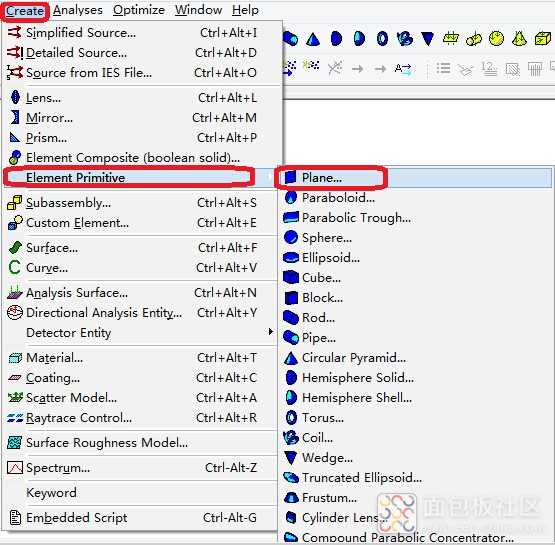

5) 创建探测面，在菜单栏Create>Element Primitive>Plane

创建平面探测器(plane)

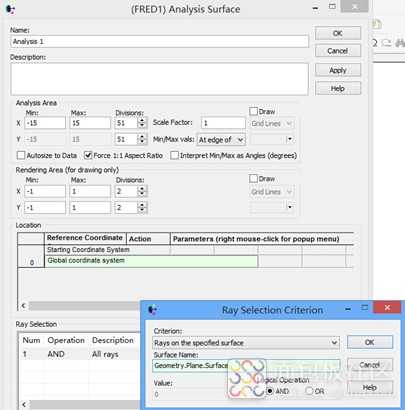

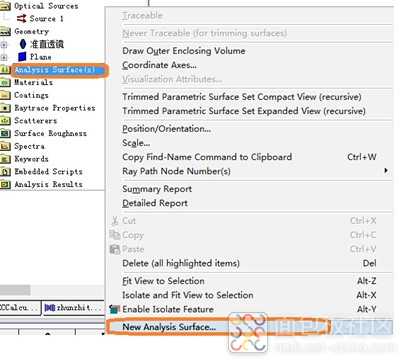

6) 创建分析面

光线滤光器设置

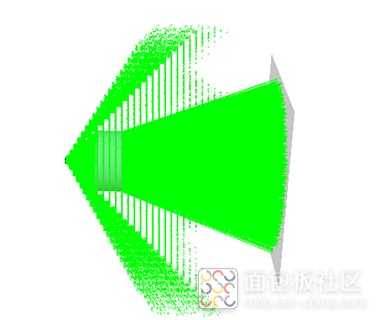

7) 执行光线追迹

可以看到LED出射光线经过透镜后比较发散，那我们就要对其进行准直优化,其LED边缘光线没有进入到透镜内。

8) 优化设定


打开Optimize选择Define/Edit进行准直优化




定义变量

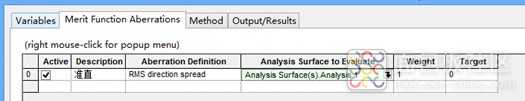

定义评价函数 （RMS Direction Spread）

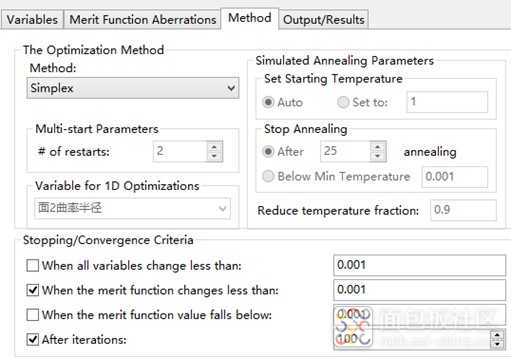

优化方法设定(选择Simplex，并设定优化终止标准)

9) 优化

注意：在优化之前，建议先保存原始文件

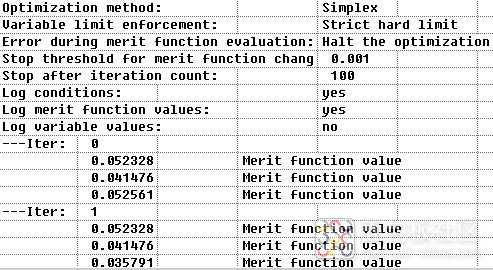

优化结束后会弹出如下报告


在输出结果可以看到当前评价函数数值

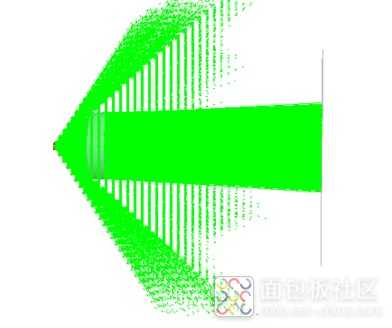

10) 光线追迹与结果分析

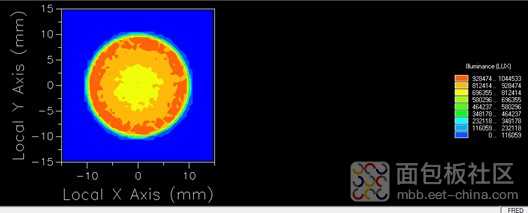

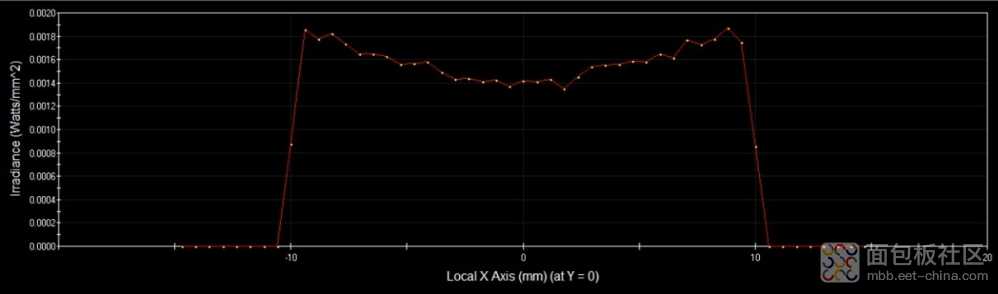

11) 增加光线追迹数量200M，查看照度分布

优化后透镜的面型如下：

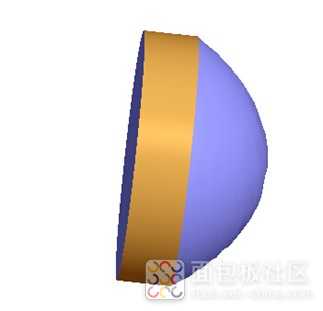

透镜渲染效果
