原创 【拆解】一款 Dacom Athlete运动蓝牙耳机 ，从浅到深的认识

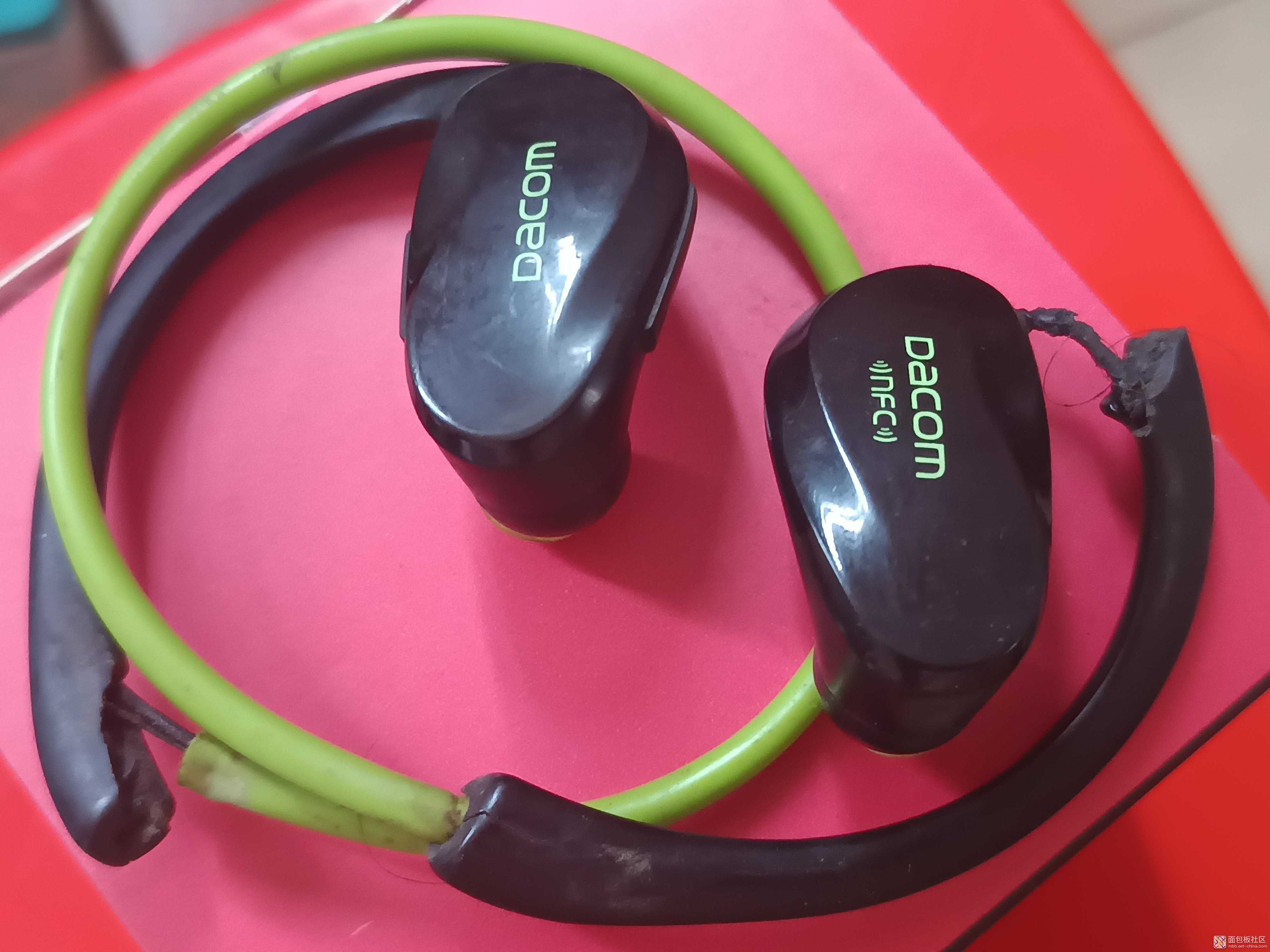

蓝牙耳机是长这个样子，如下图。

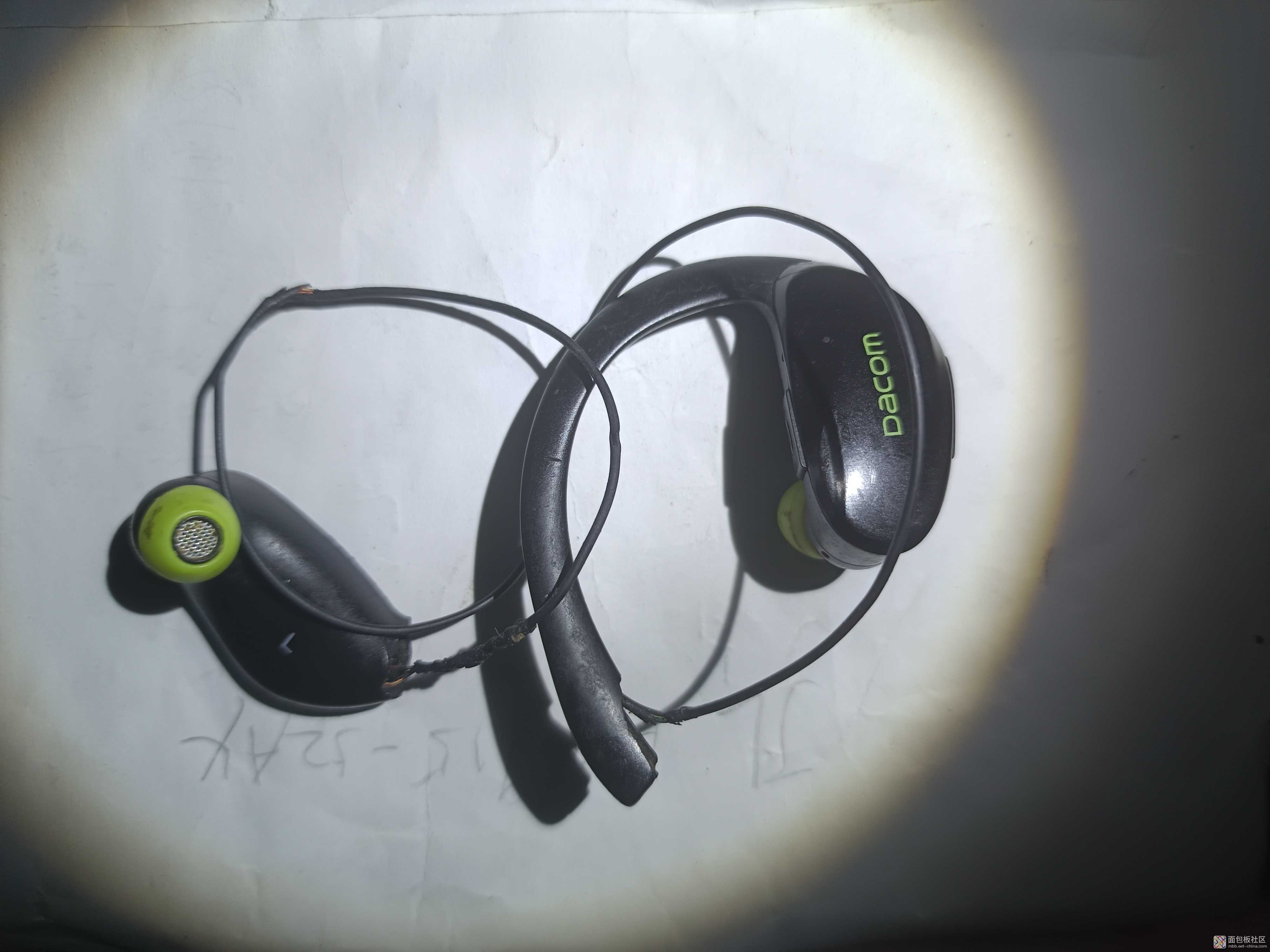

背部图，如下图。

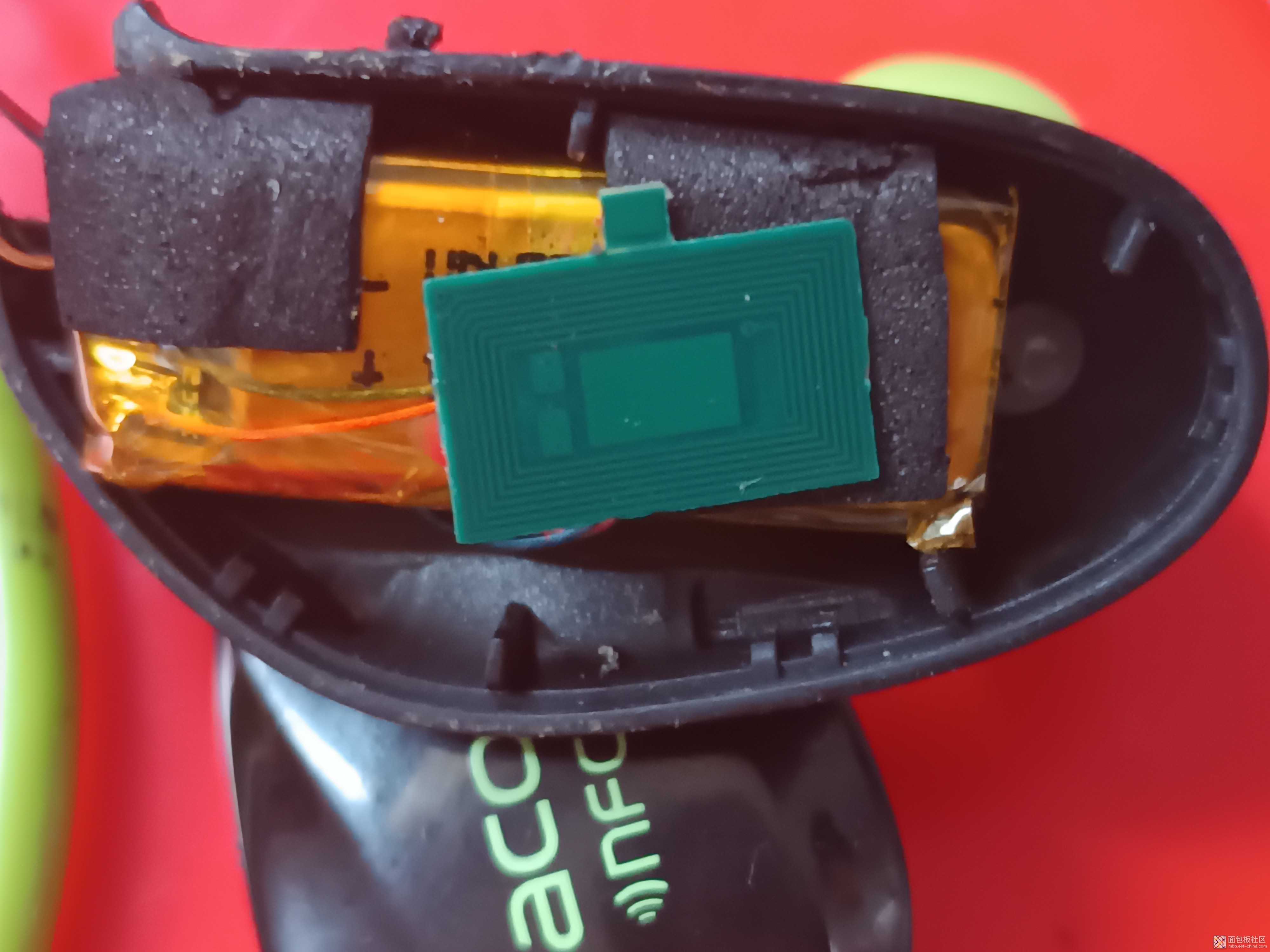

拆开L耳的一侧，有NFC和电池包（501230 3.7V 150mAh）如下图。

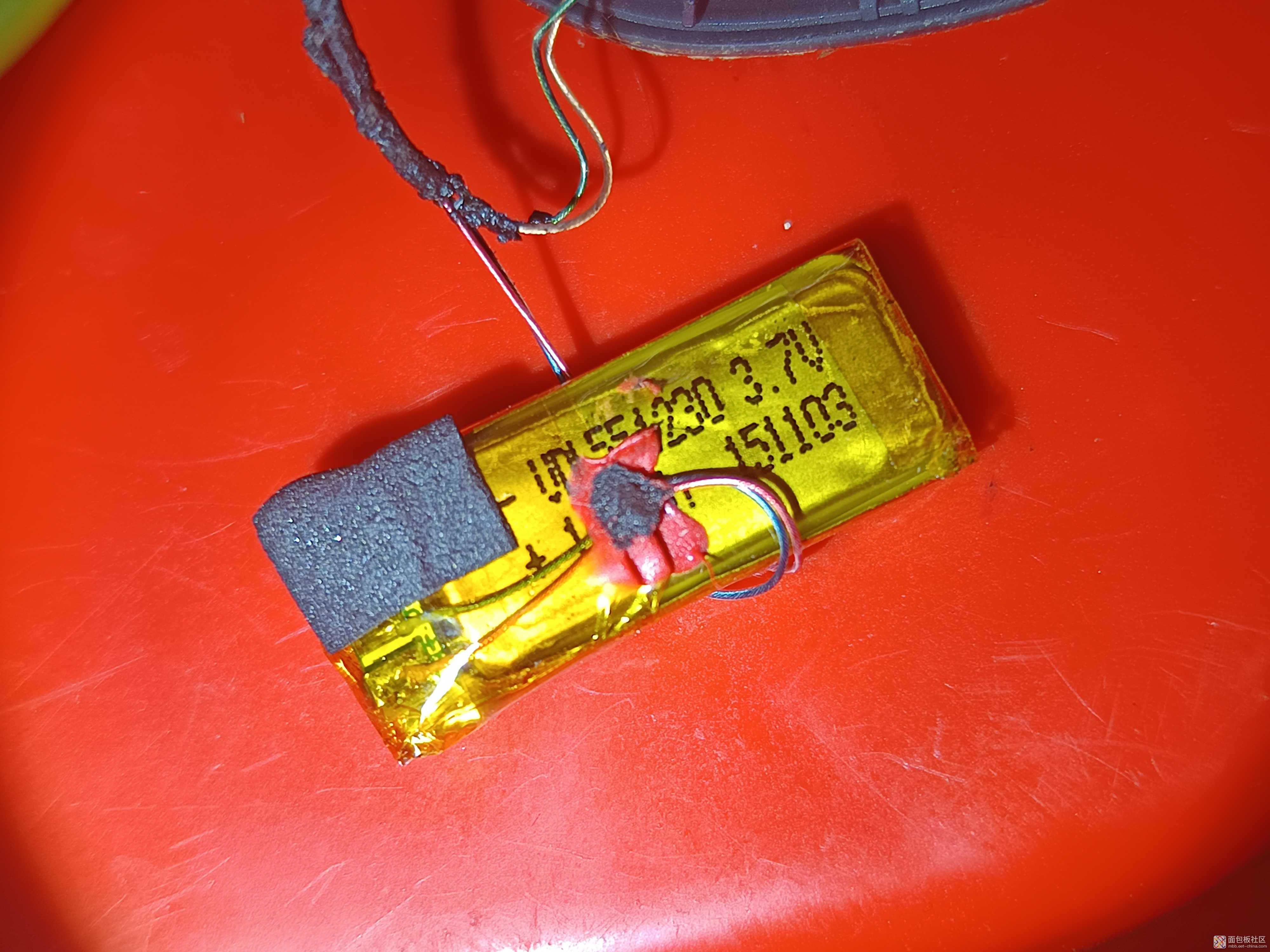

电池包（501230 3.7V 150mAh）如下图。

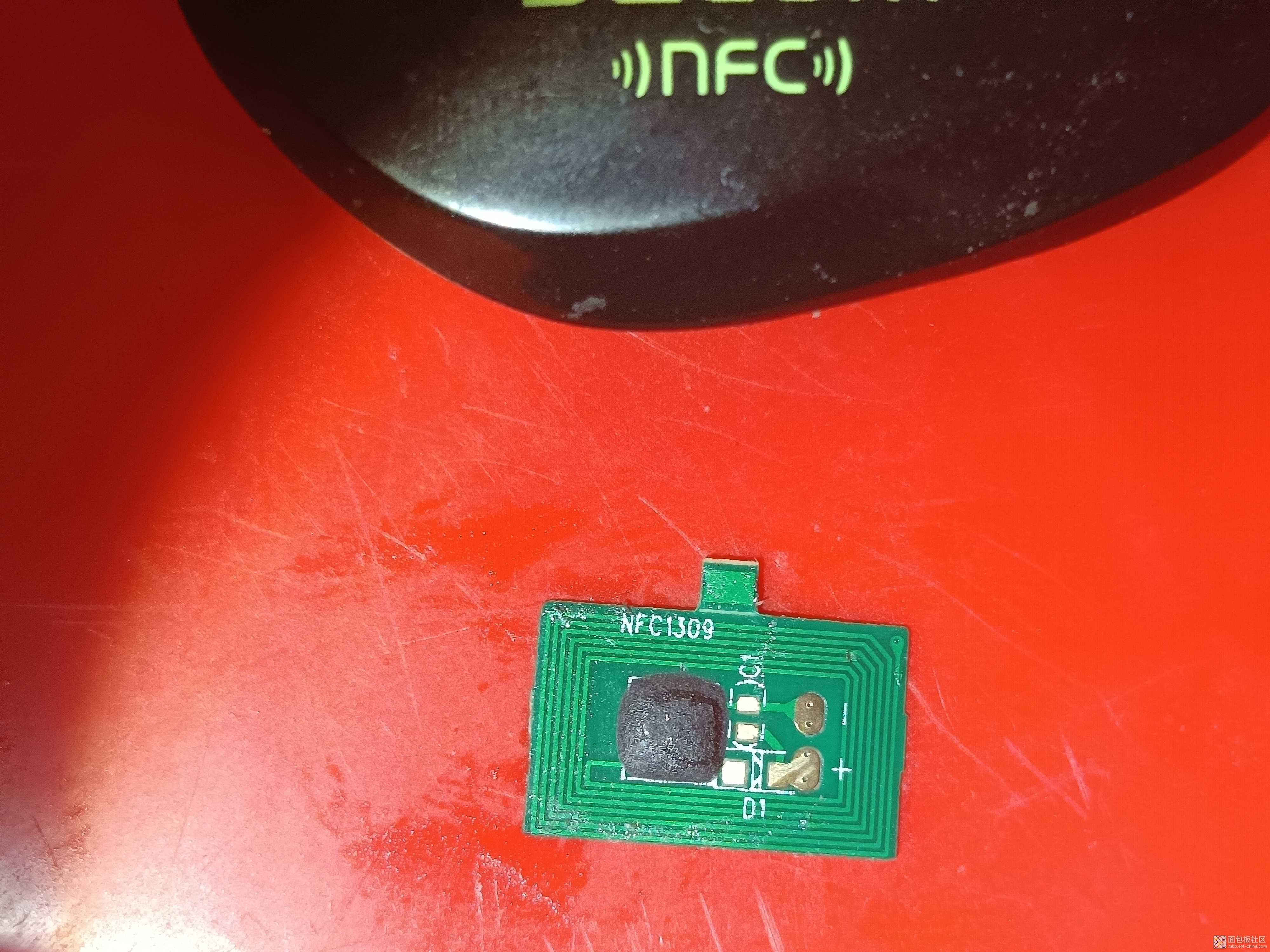

NFC正面，如下图。

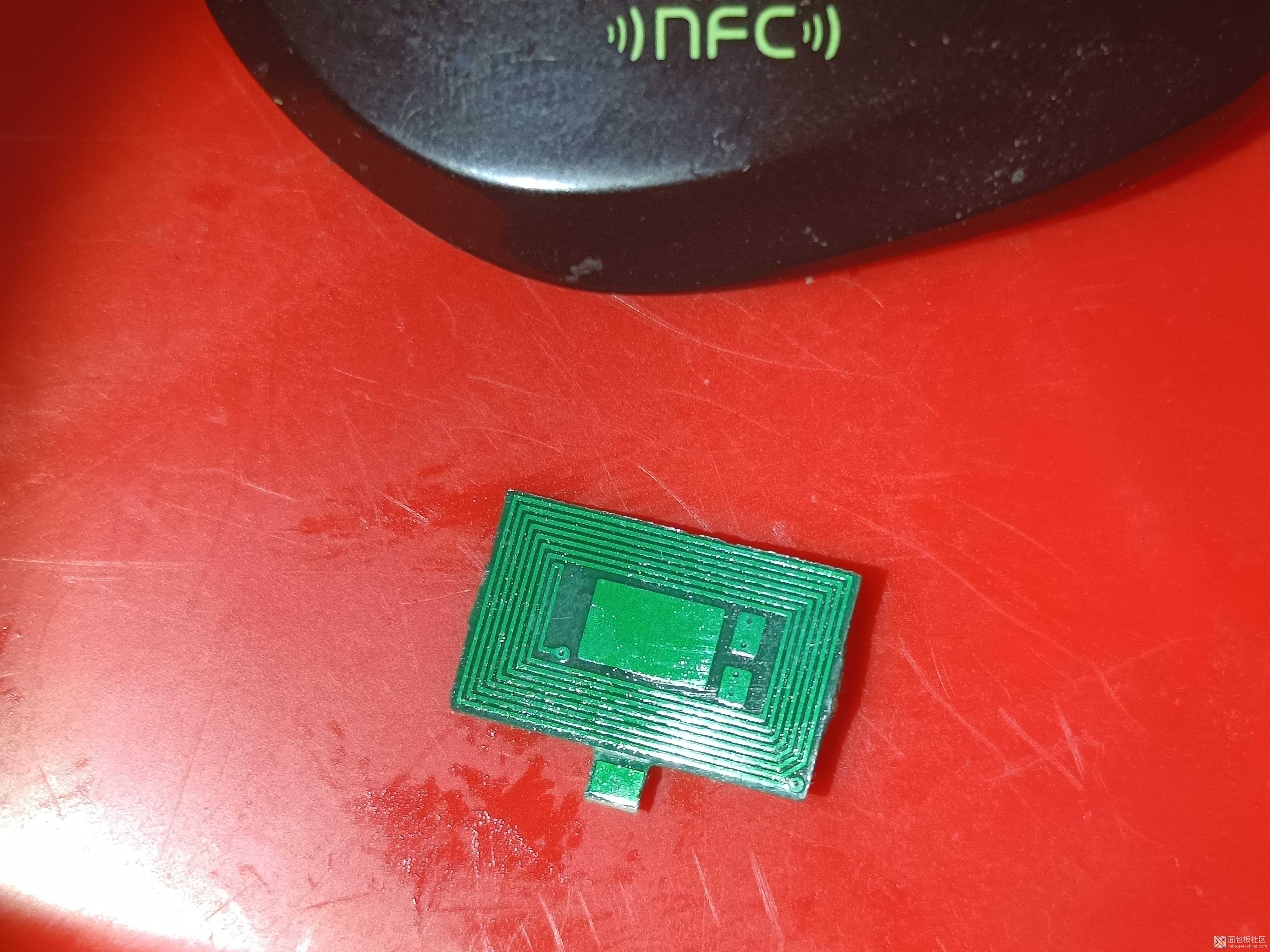

NFC背面，如下图。

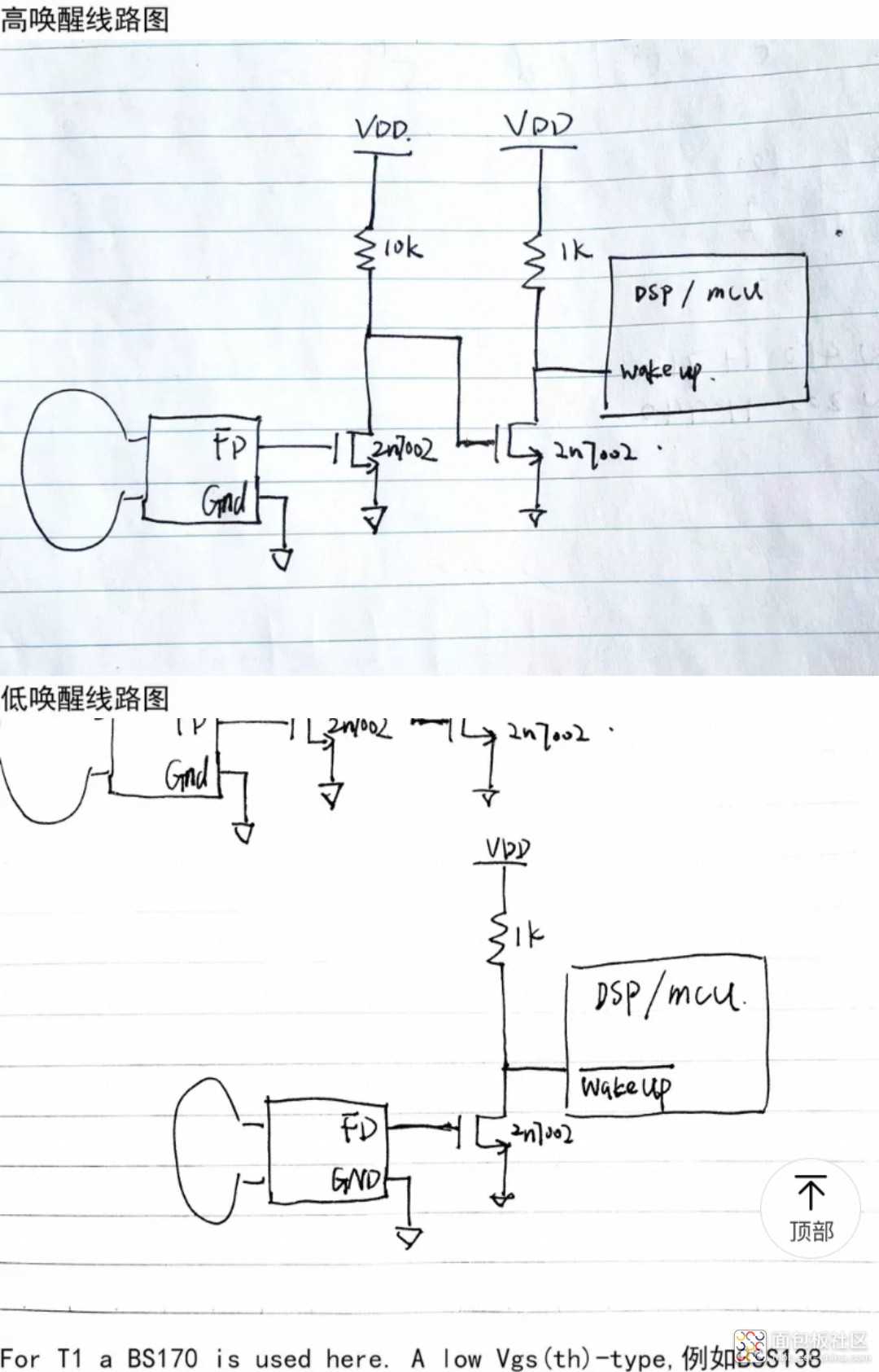

如何理解NFC的工作原理呢，搜集一下相关的资料，如下图。

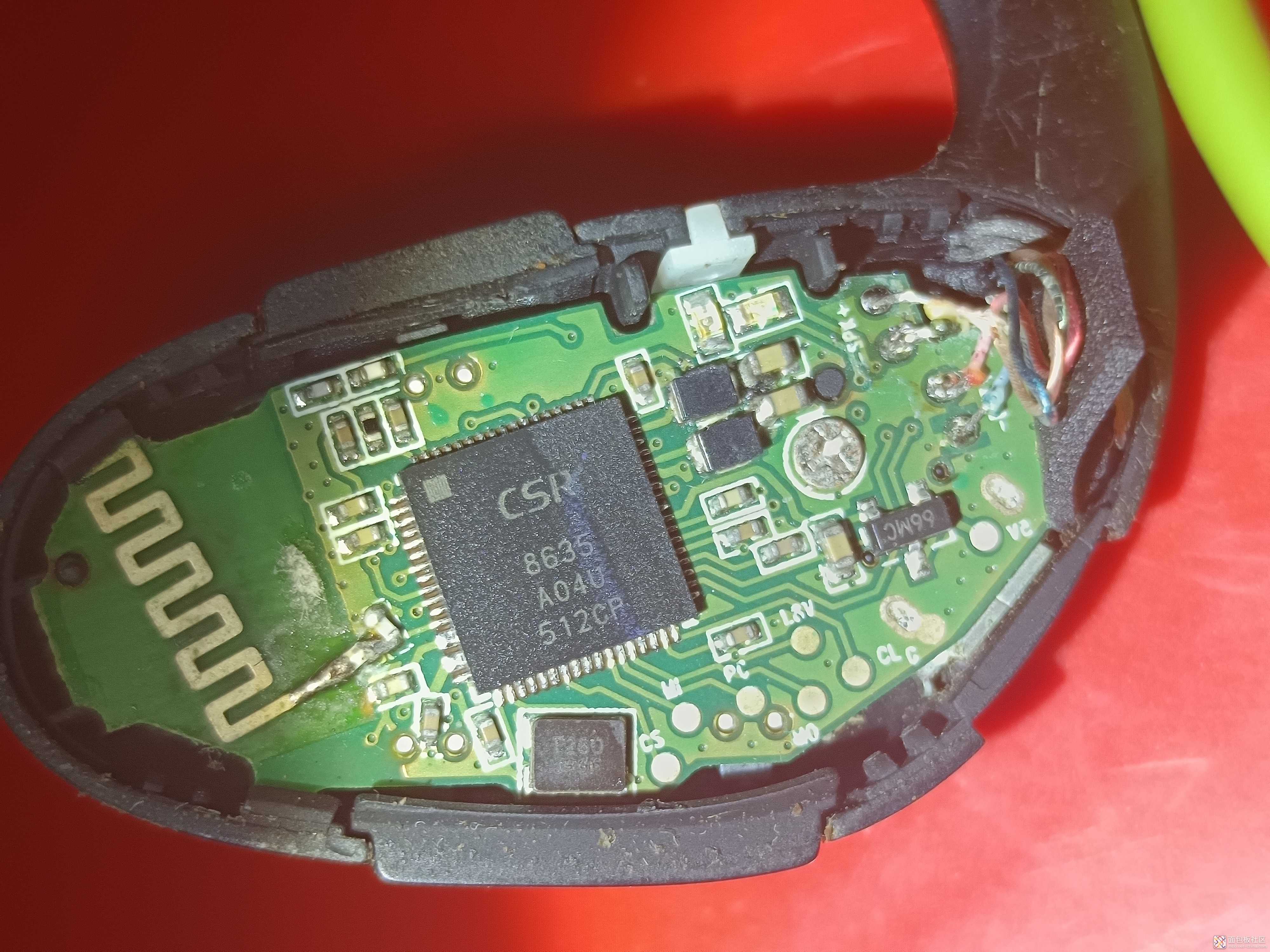

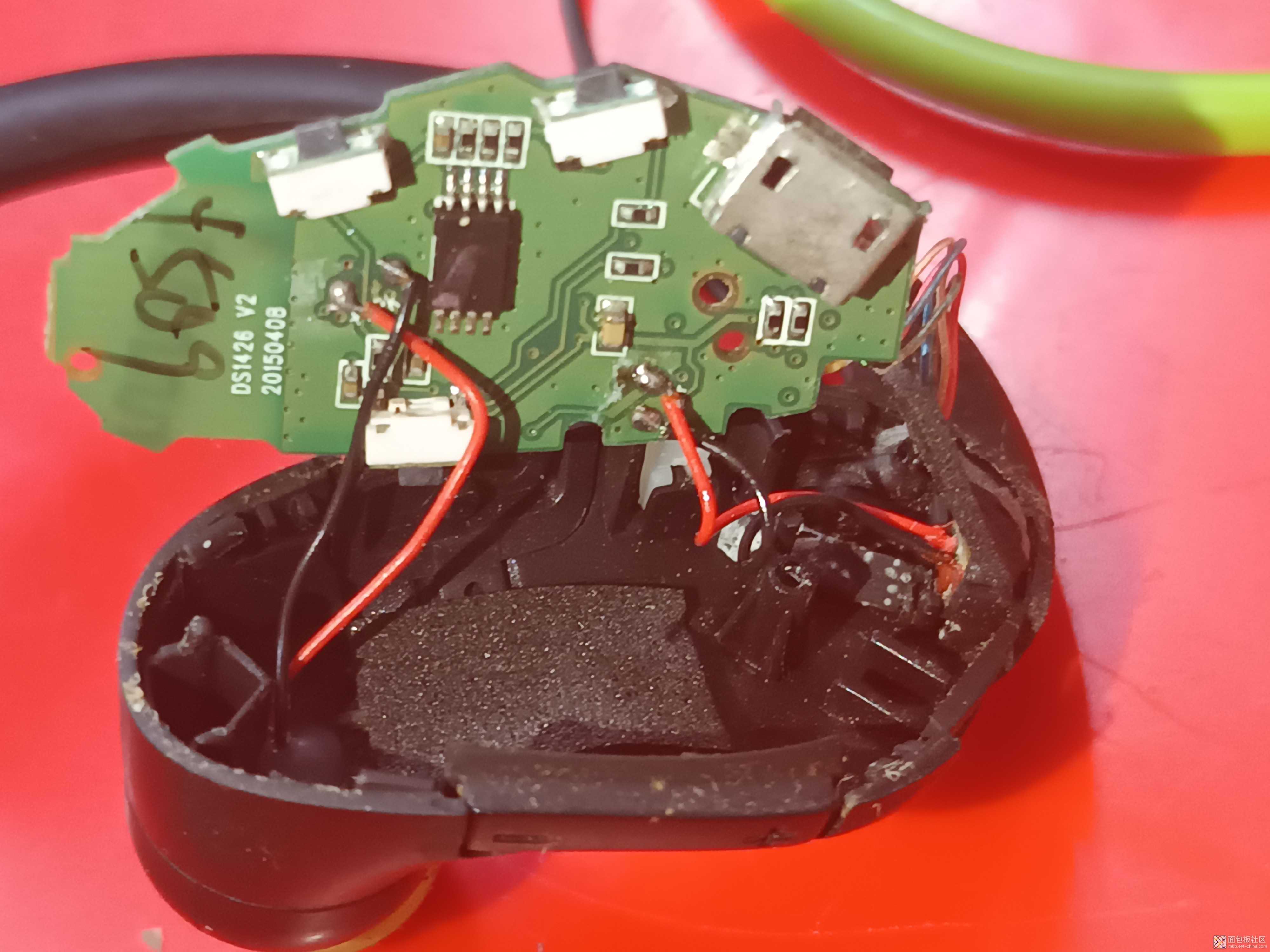

拆开R耳的一侧，PCB正面，如下图。

PCB背面，如下图。

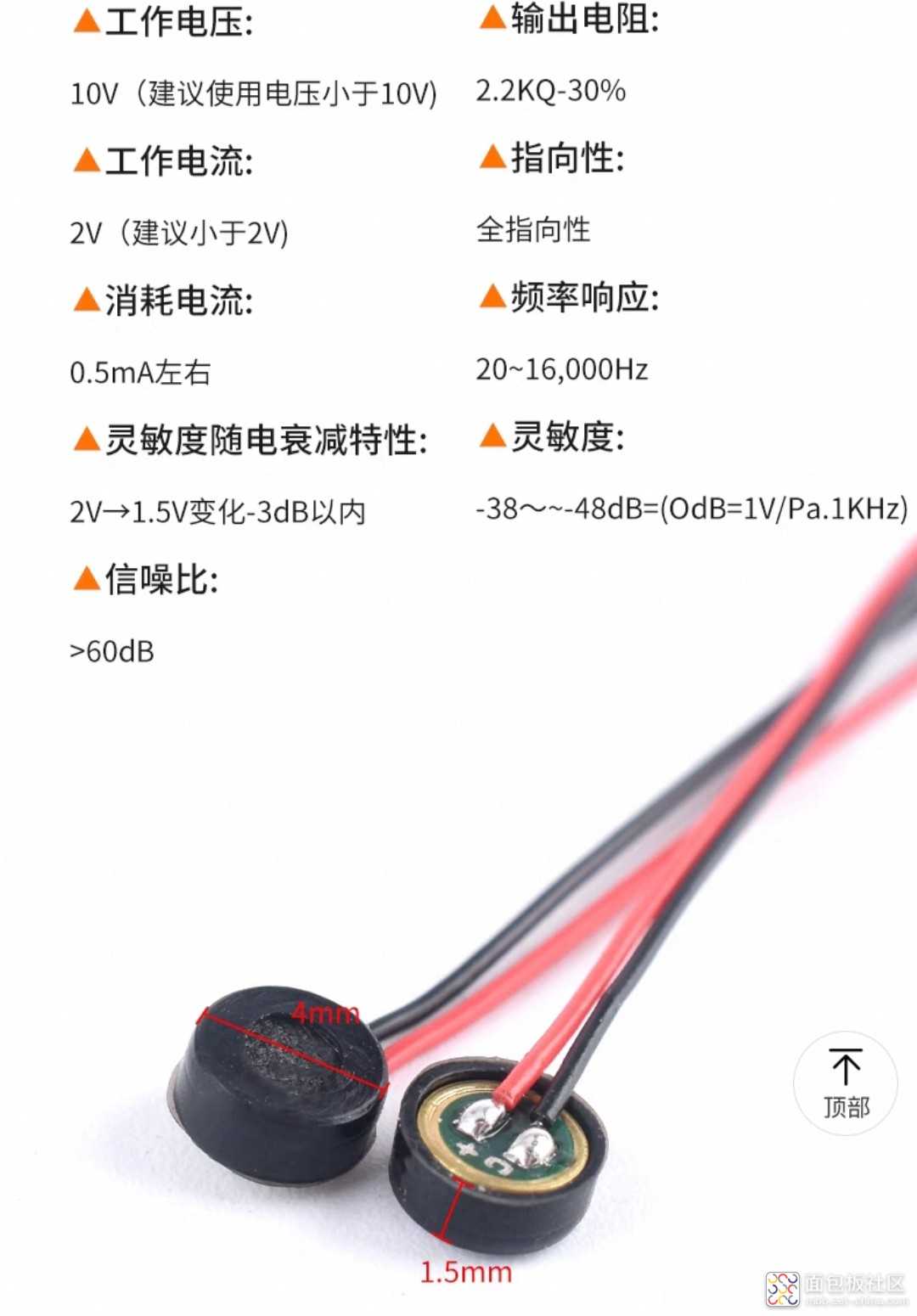

有两组红黑的线，一组连接到了喇叭，另一组连接到了MIC头上，MIC头参数如下图。

蓝牙模块（CSR 8635），有蛇形PCB走线做成天线，节约了天线成本，如下图。

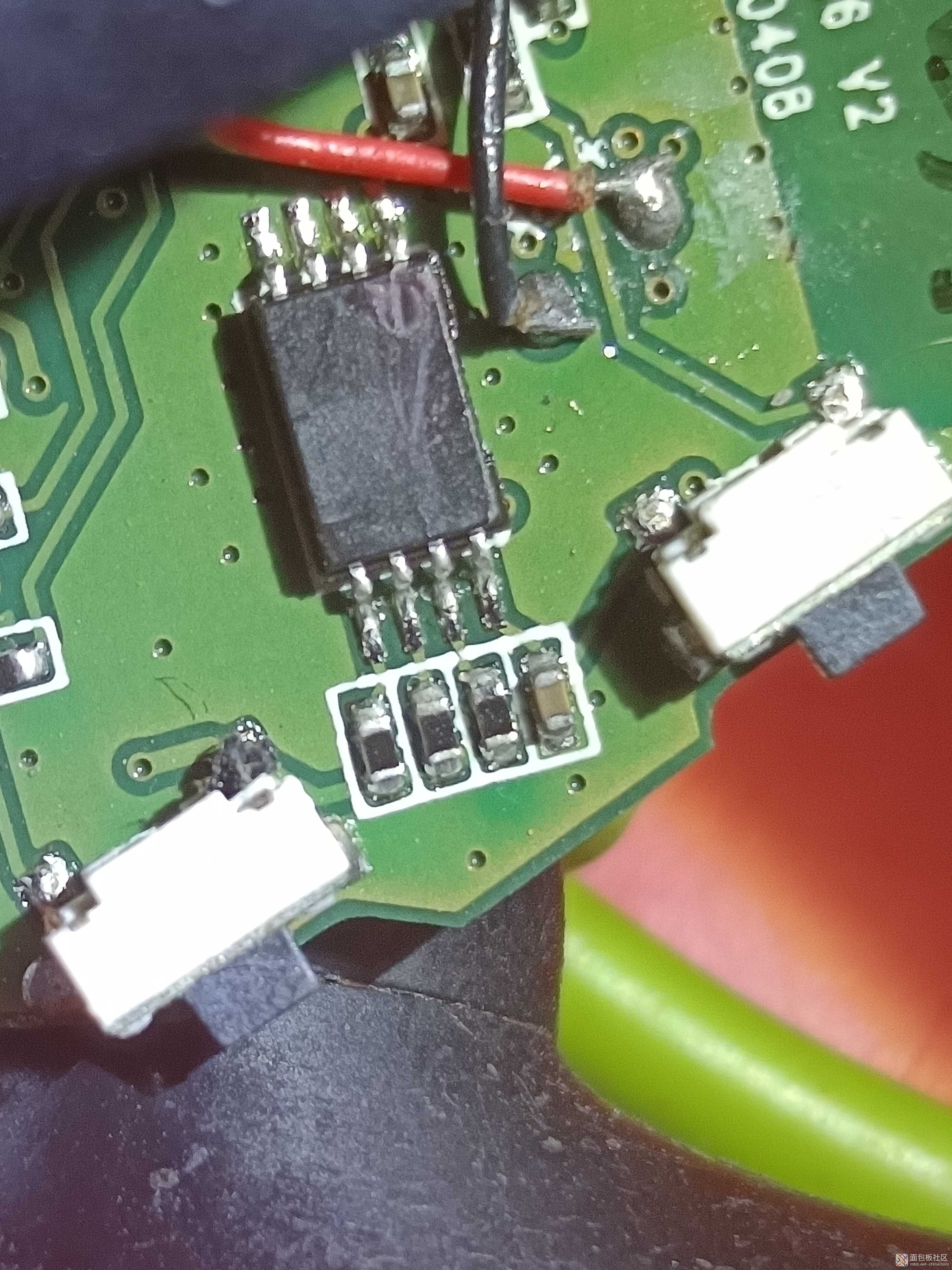

该IC介于音量加减按键之间，可能是单片机，也可能是运放IC，总之是一个待解开之谜了，如下图。

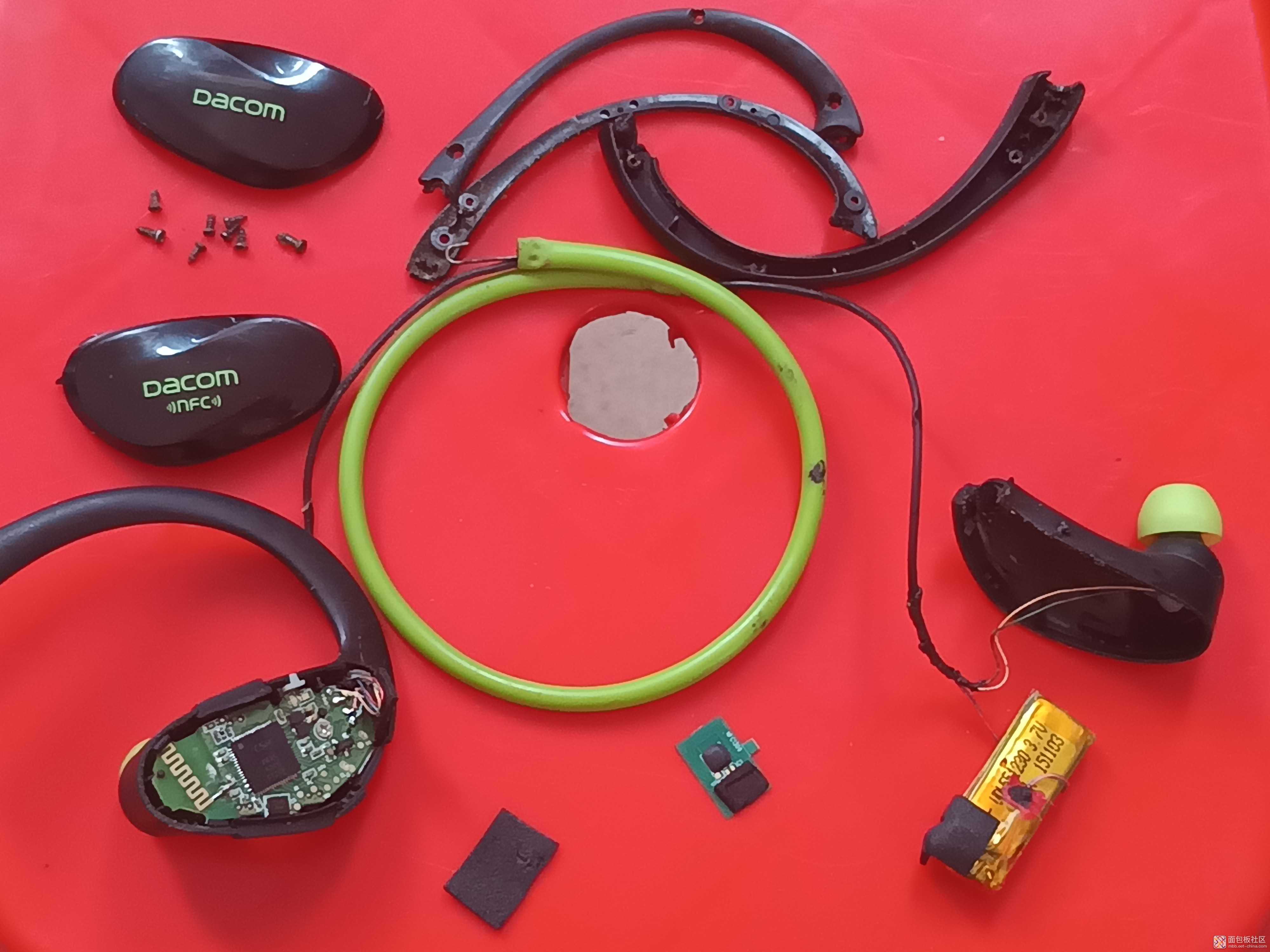

拆成下面大概这个样子，部件个数屈指可见的，机械结构是挺复杂的，整体成本看着挺低的，在市场上性价比超高的，算是畅销的一款蓝牙耳机，如下图。

塑料件会有汗渍的腐蚀变得脆弱，钢丝比较硬，这款耳机的脆弱就在钢丝和塑料件的连接处，时间久了来回的弯折会造成连接处的损坏。

拆去钢丝和绿色管子，充上电还是可以继续用的，毕竟音质挺浑厚的。
