原创 【拆解】行车记录仪，从浅到深的认识

行车记录仪是长这个样子的，如下图。

从前面拆去玻璃挡板，可以清晰的看见里面的部件，5个按键电路板，液晶显示屏，摄像头，喇叭，电池包，还有一块主电路板。

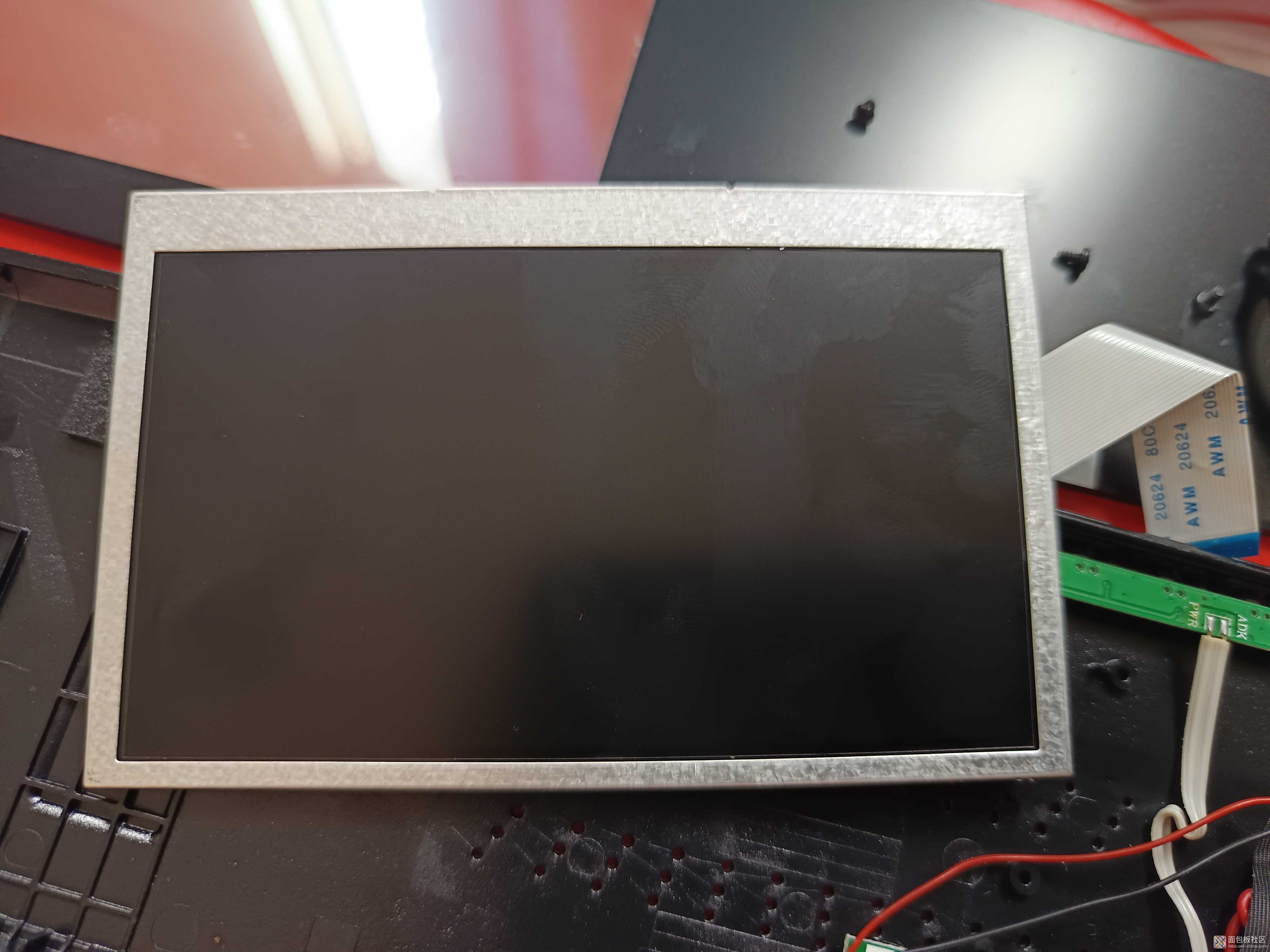

液晶显示屏正面，如下图。

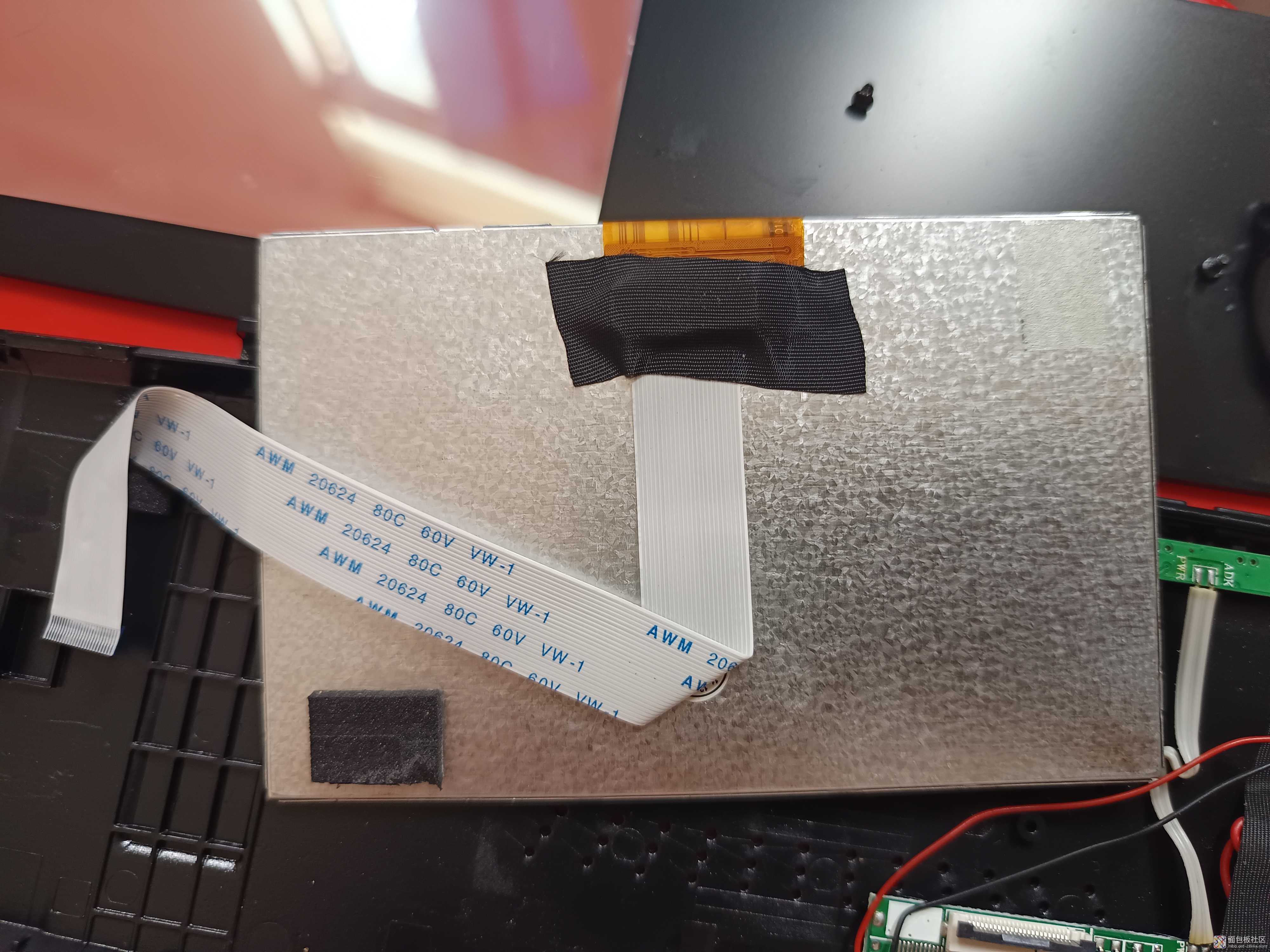

液晶显示屏背面，如下图。

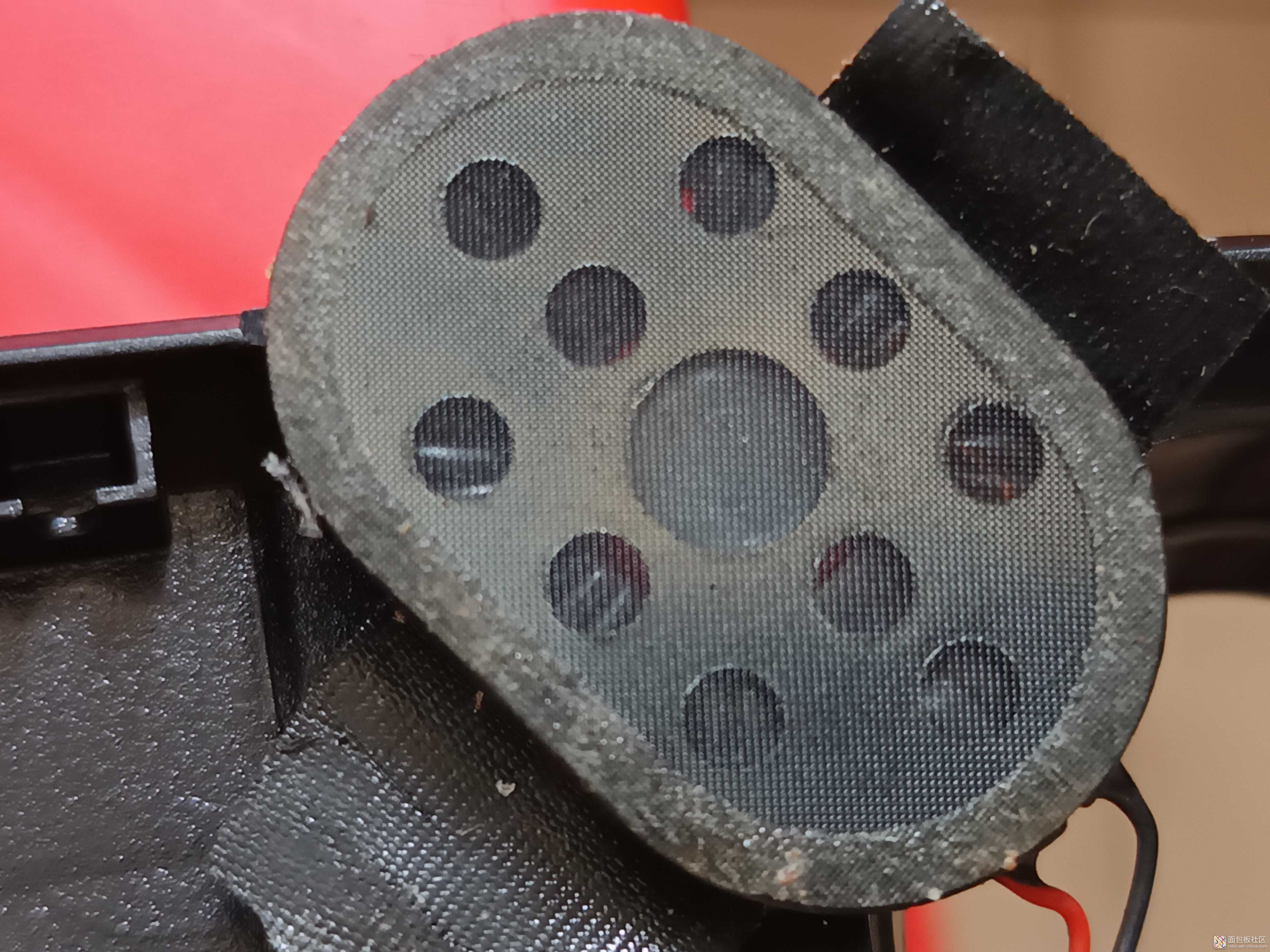

喇叭，如下图。

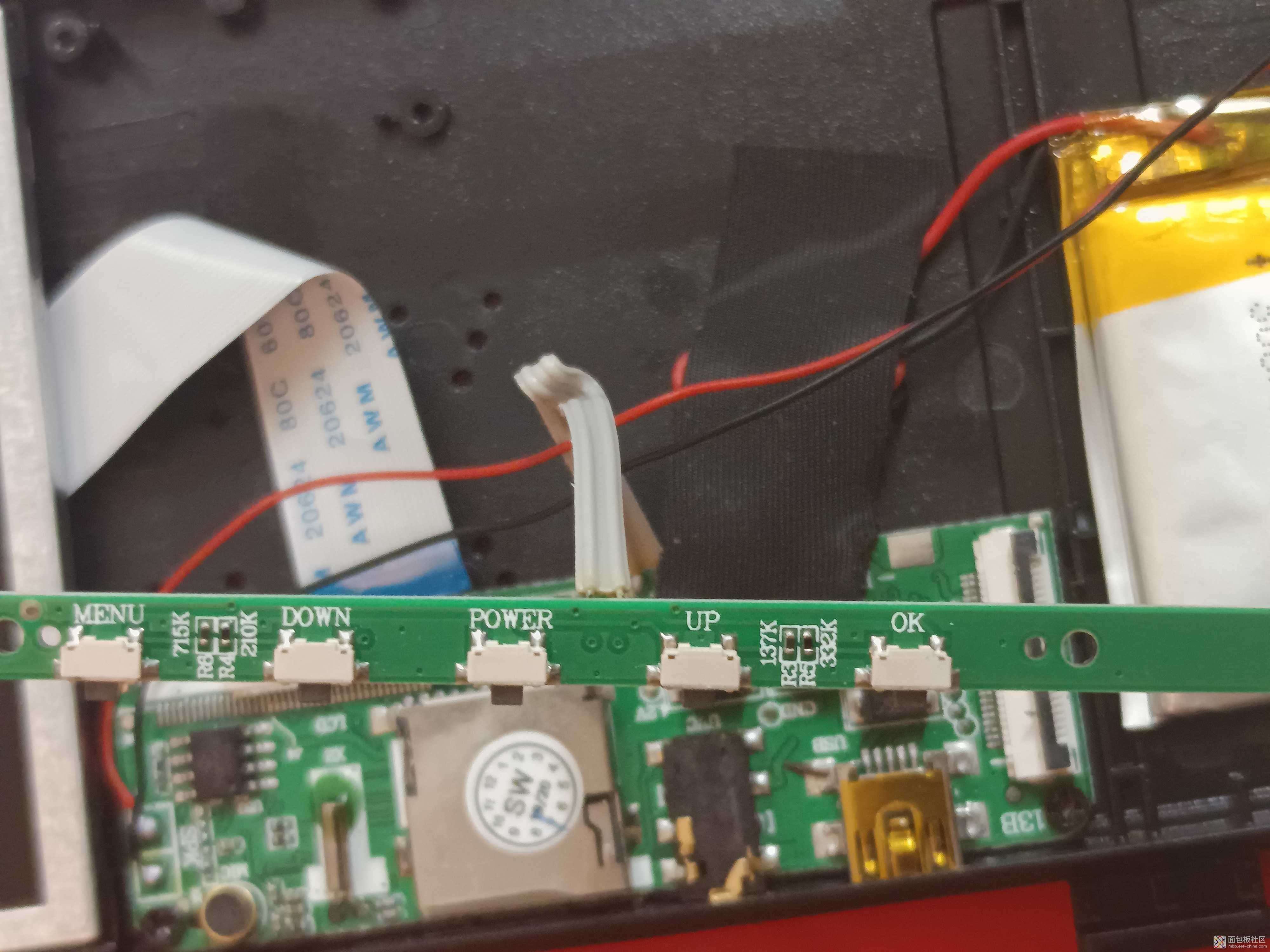

5个按键的电路板，MENU，DOWN，POWER，UP，OK总共5个按键功能，导线连接到主电路板上，如下图。

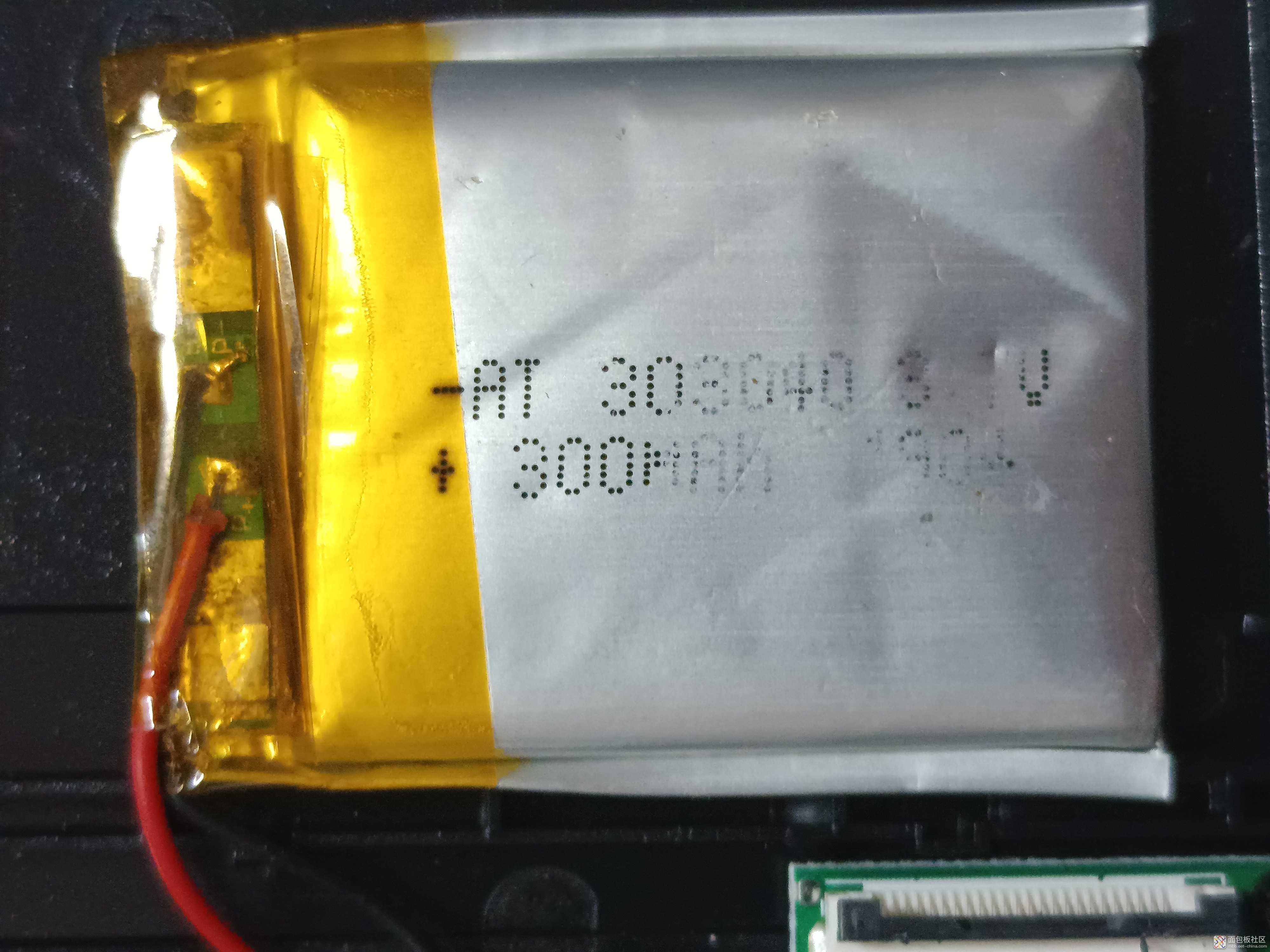

电池包，303040聚合物锂电池，3.7V，300mAH,如下图。

如下图。

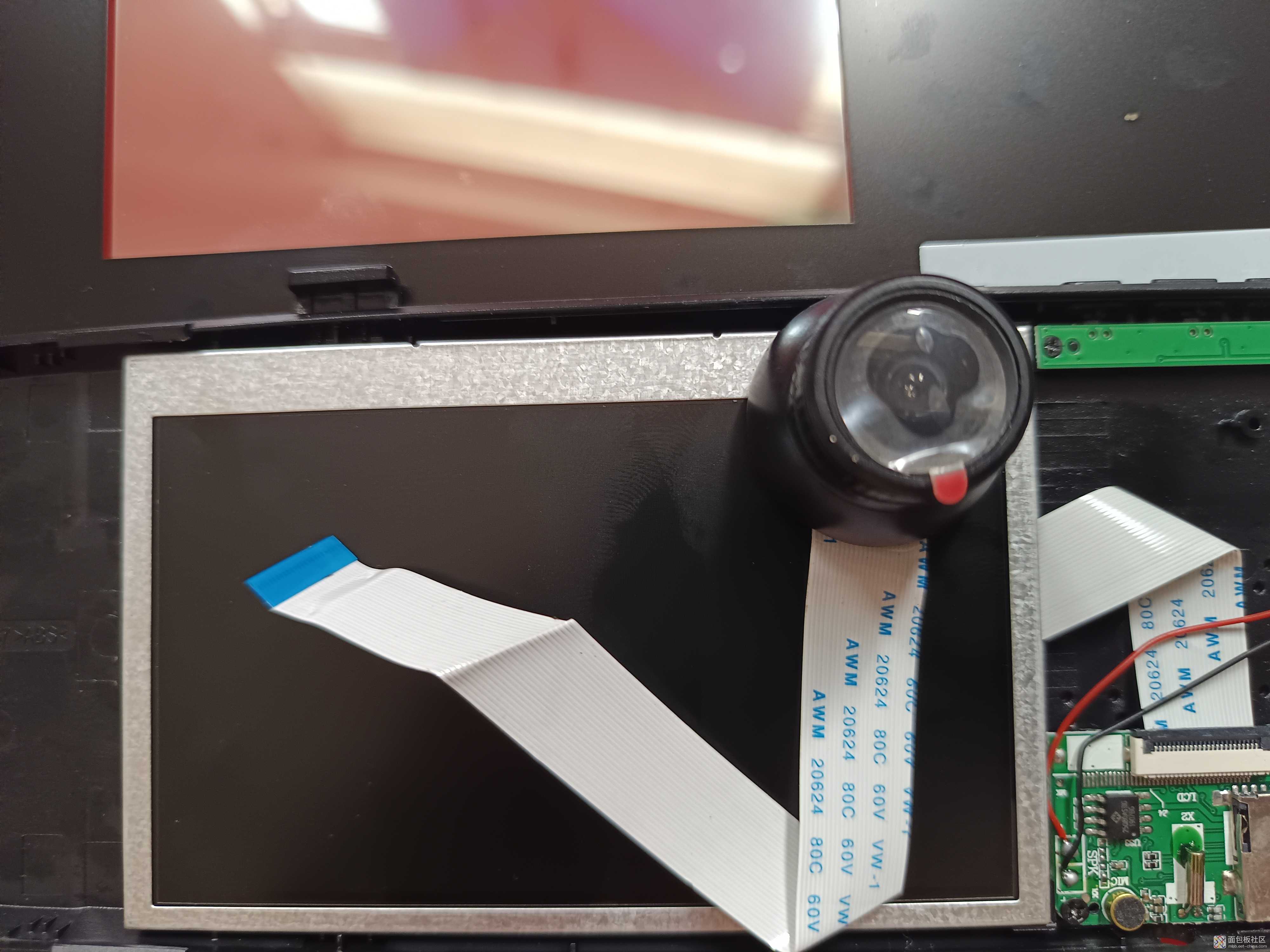

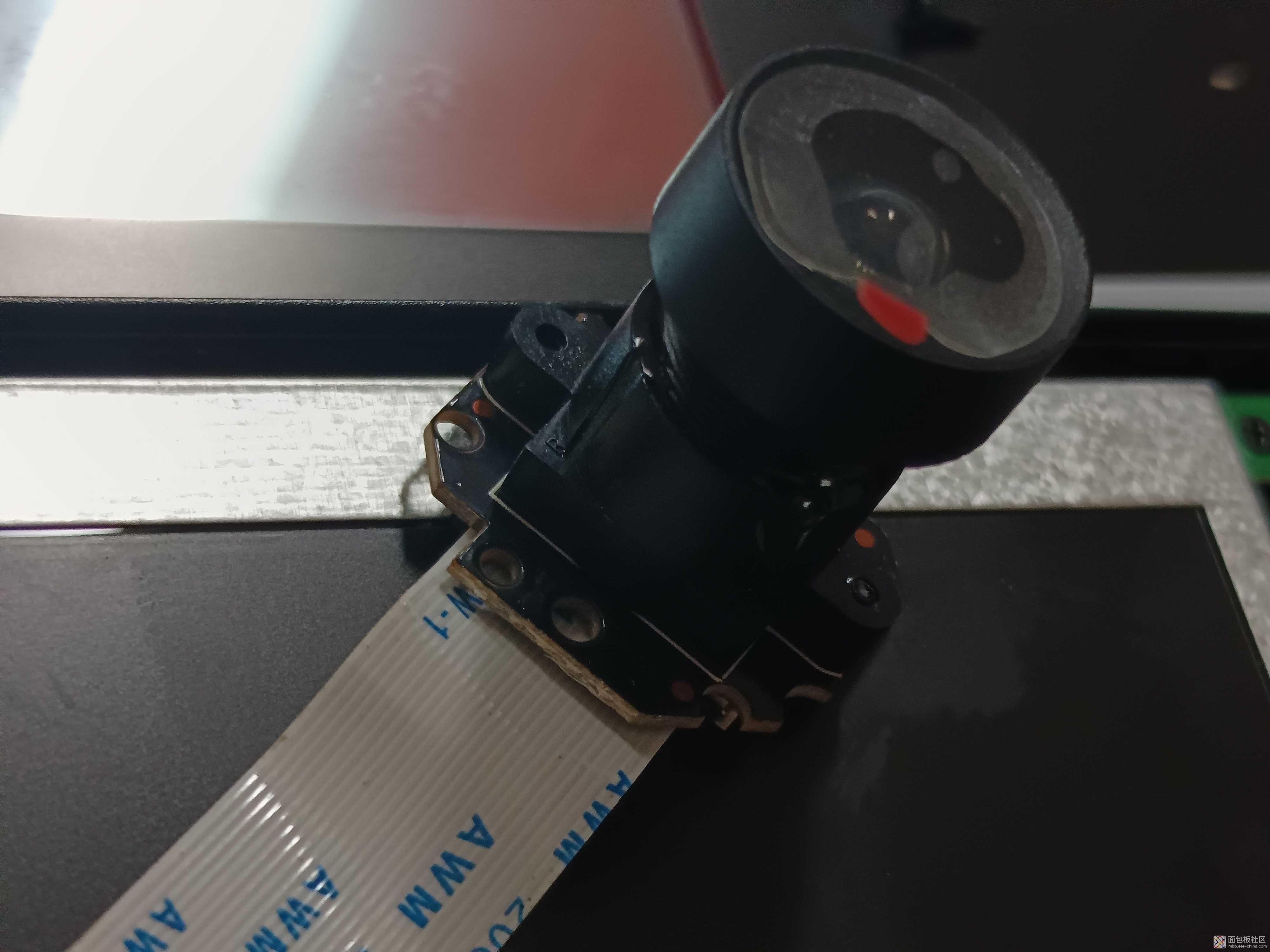

摄像头，如下图。

拿去摄像头外壳，如下图。

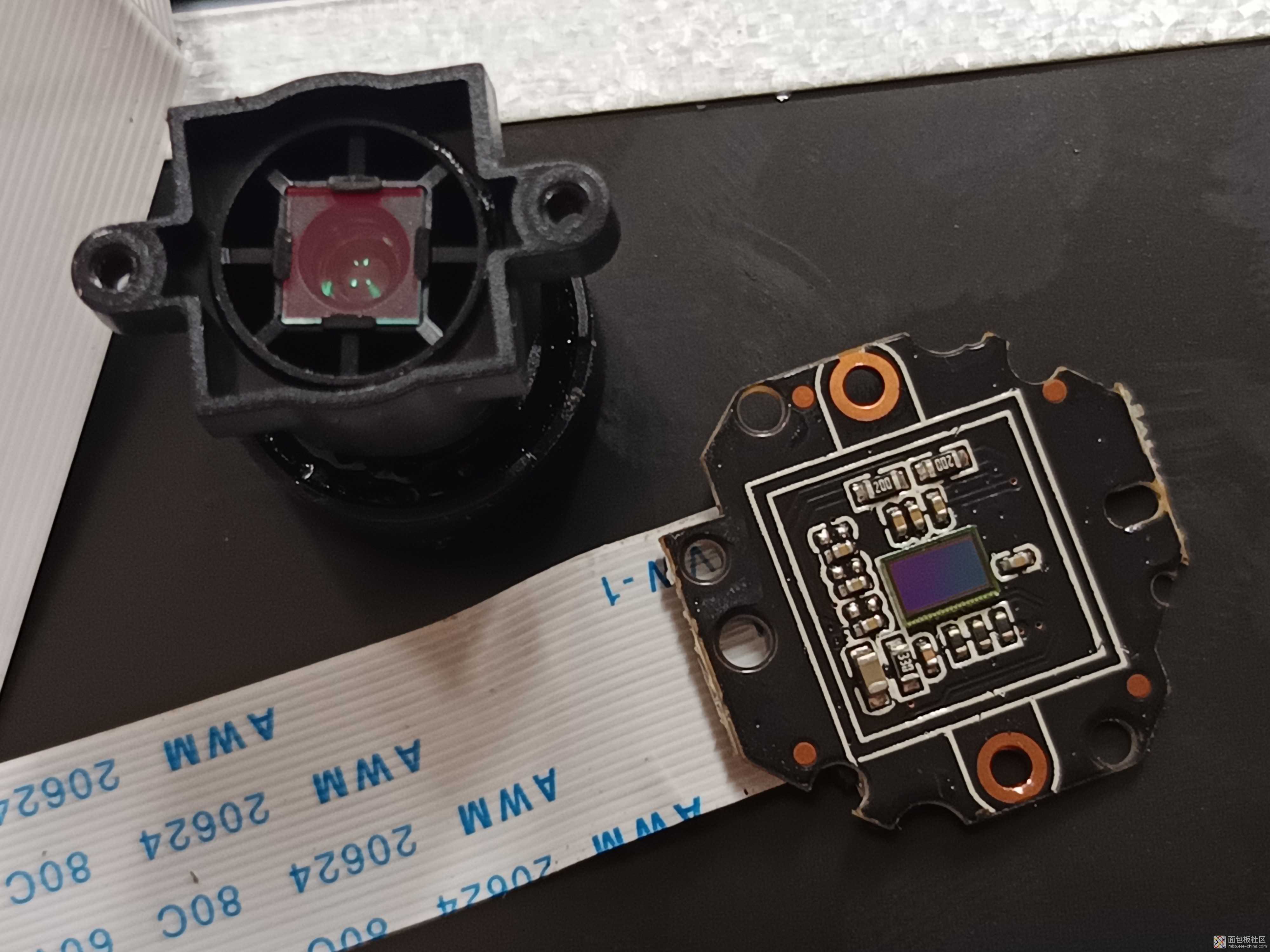

分离广角聚集镜头和PCB板，如下图。

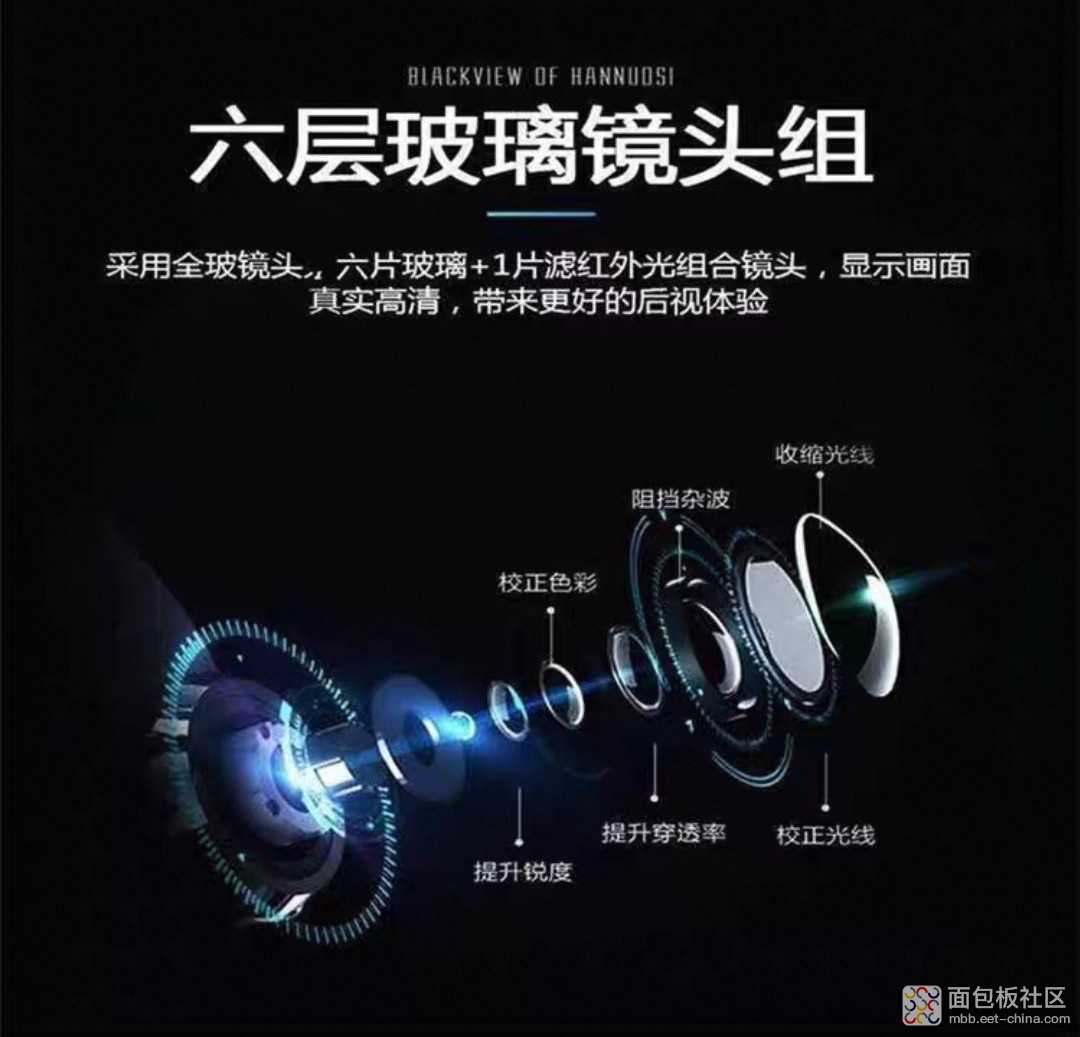

广角聚焦镜头，具体结构如下图。

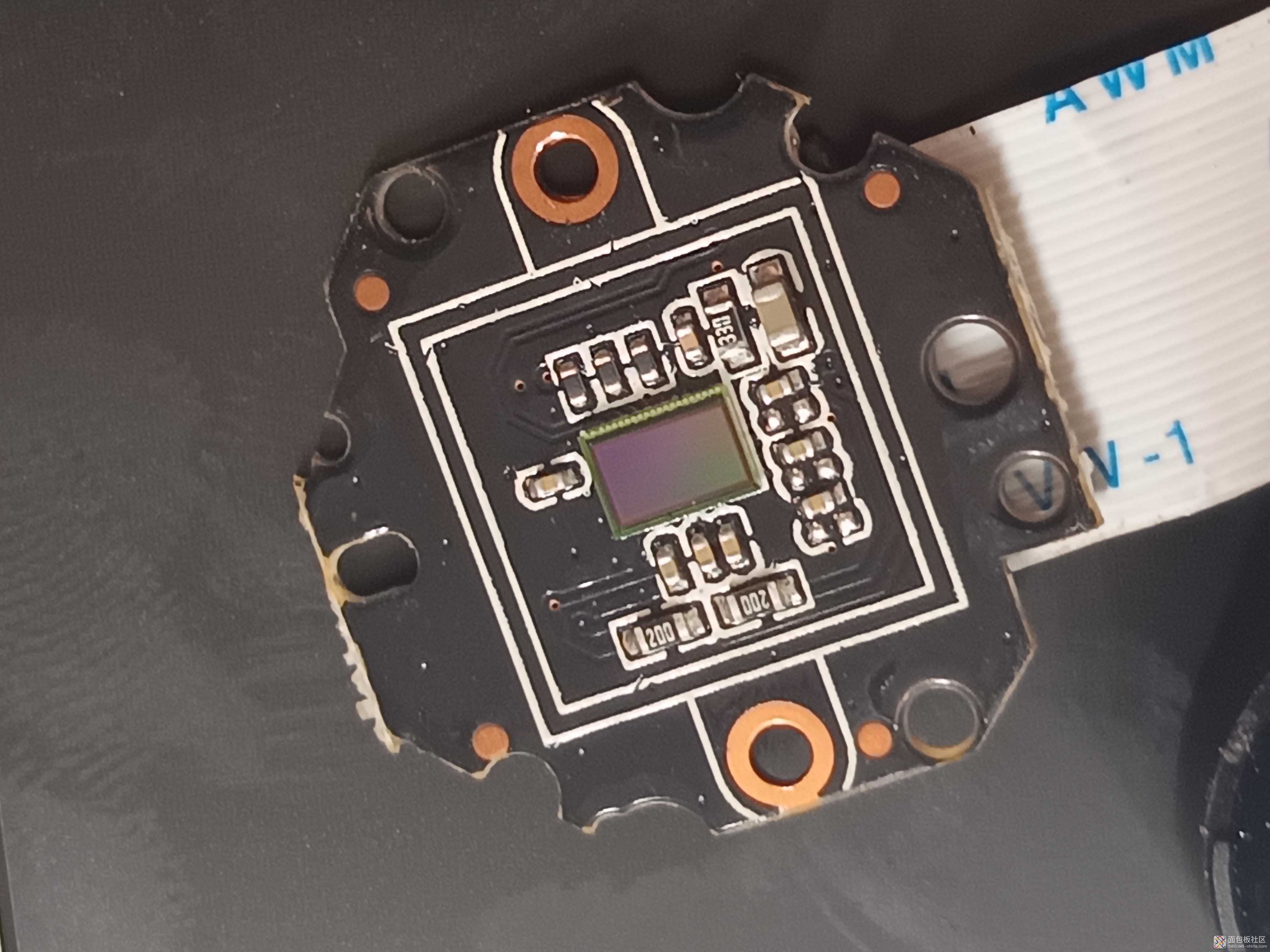

PCB板俯视，如下图。

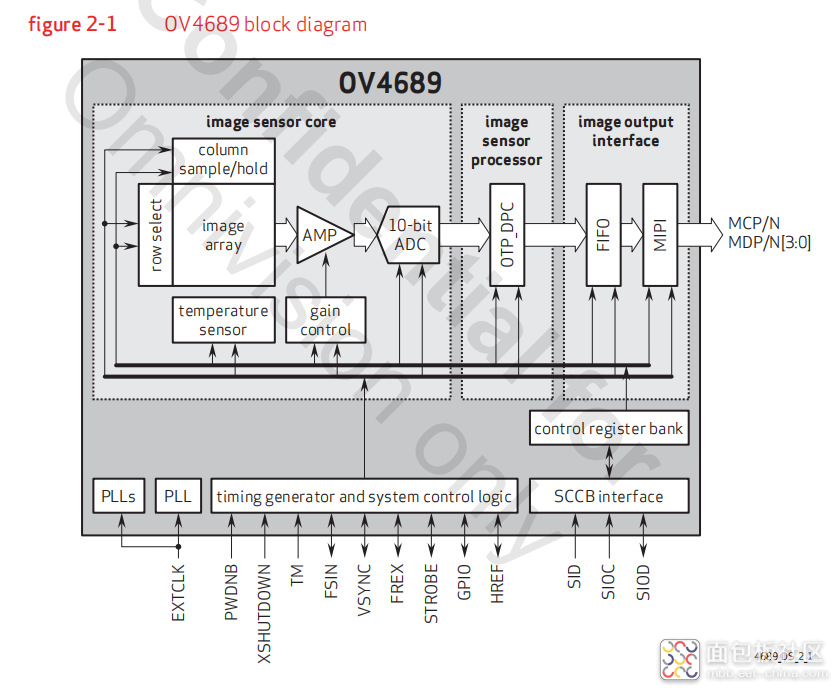

有颗模组数字CMOS图像传感器，逻辑框图如下图。

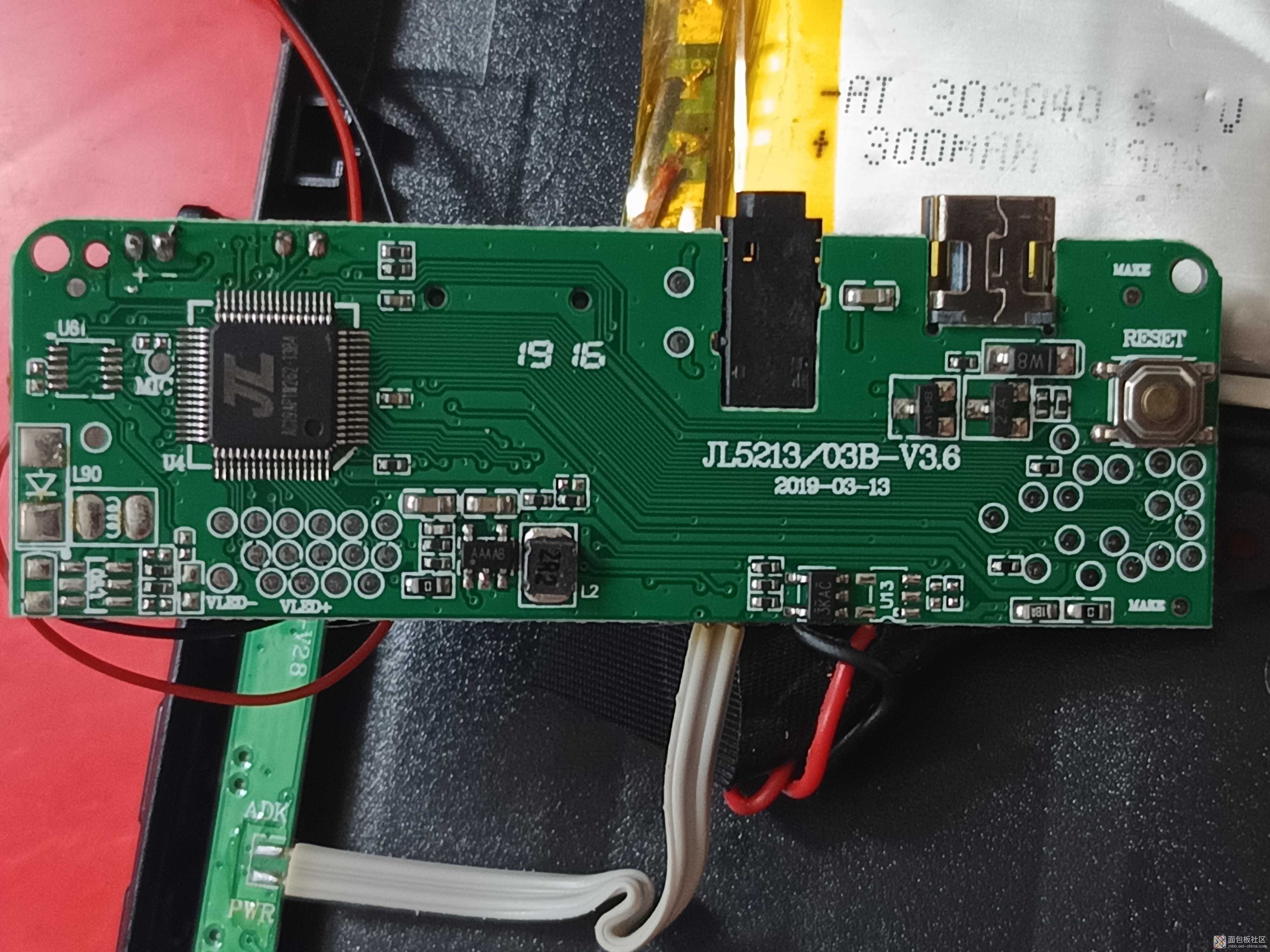

主电路板，如下图。

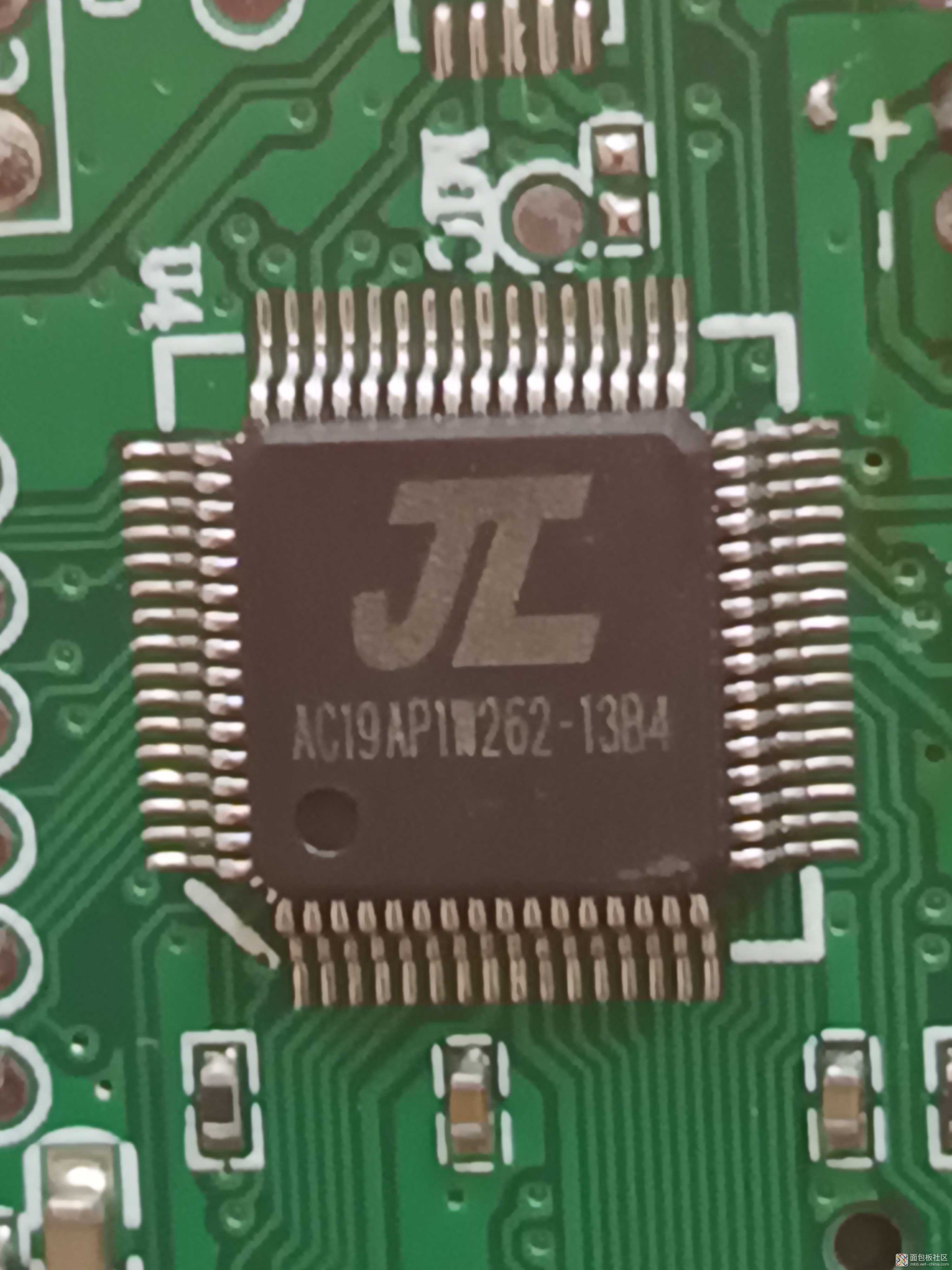

MCU单片机处理器，JL AC19AP1W262，如下图。

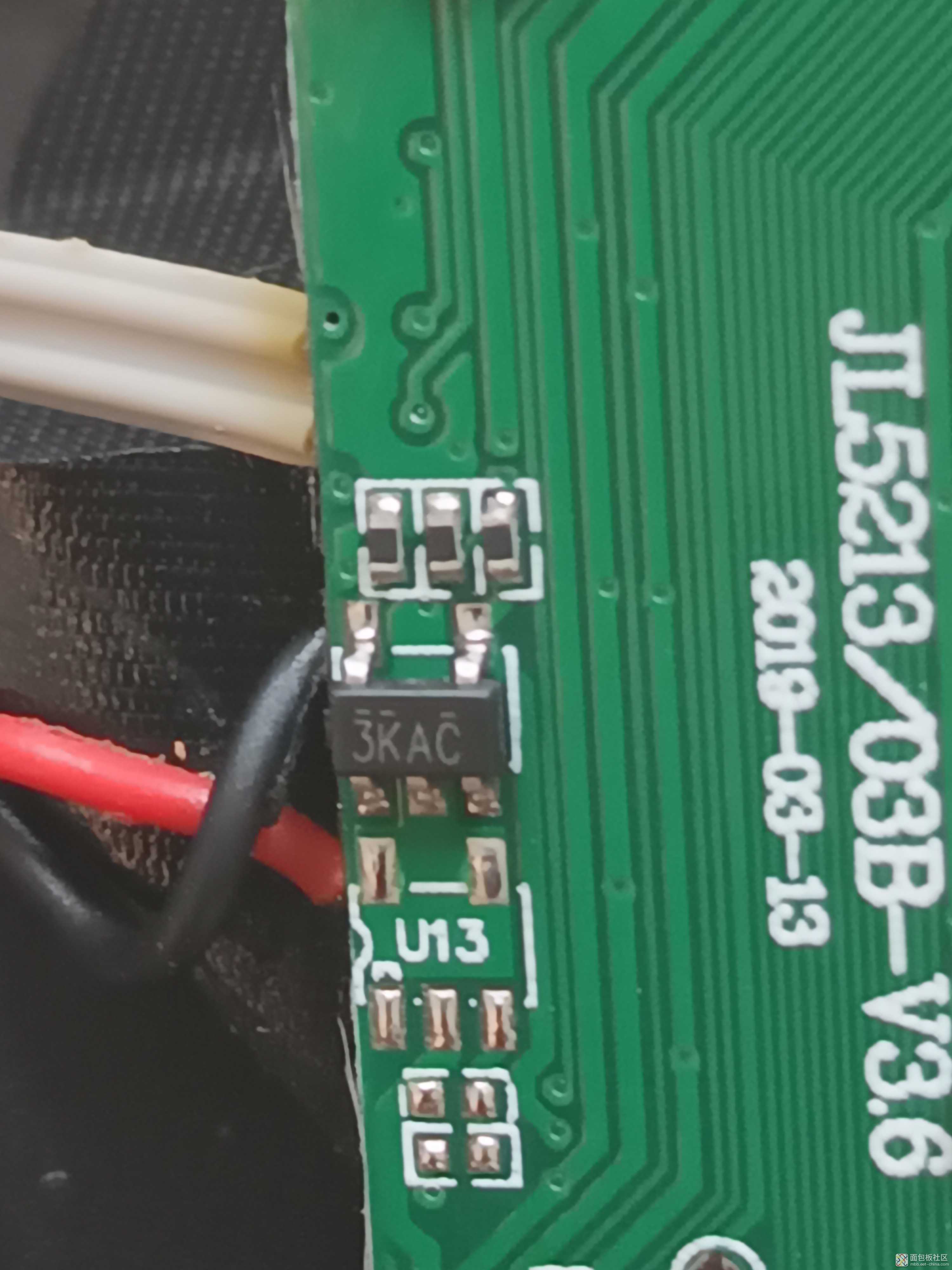

电池包充电IC，3KAC，如下图。

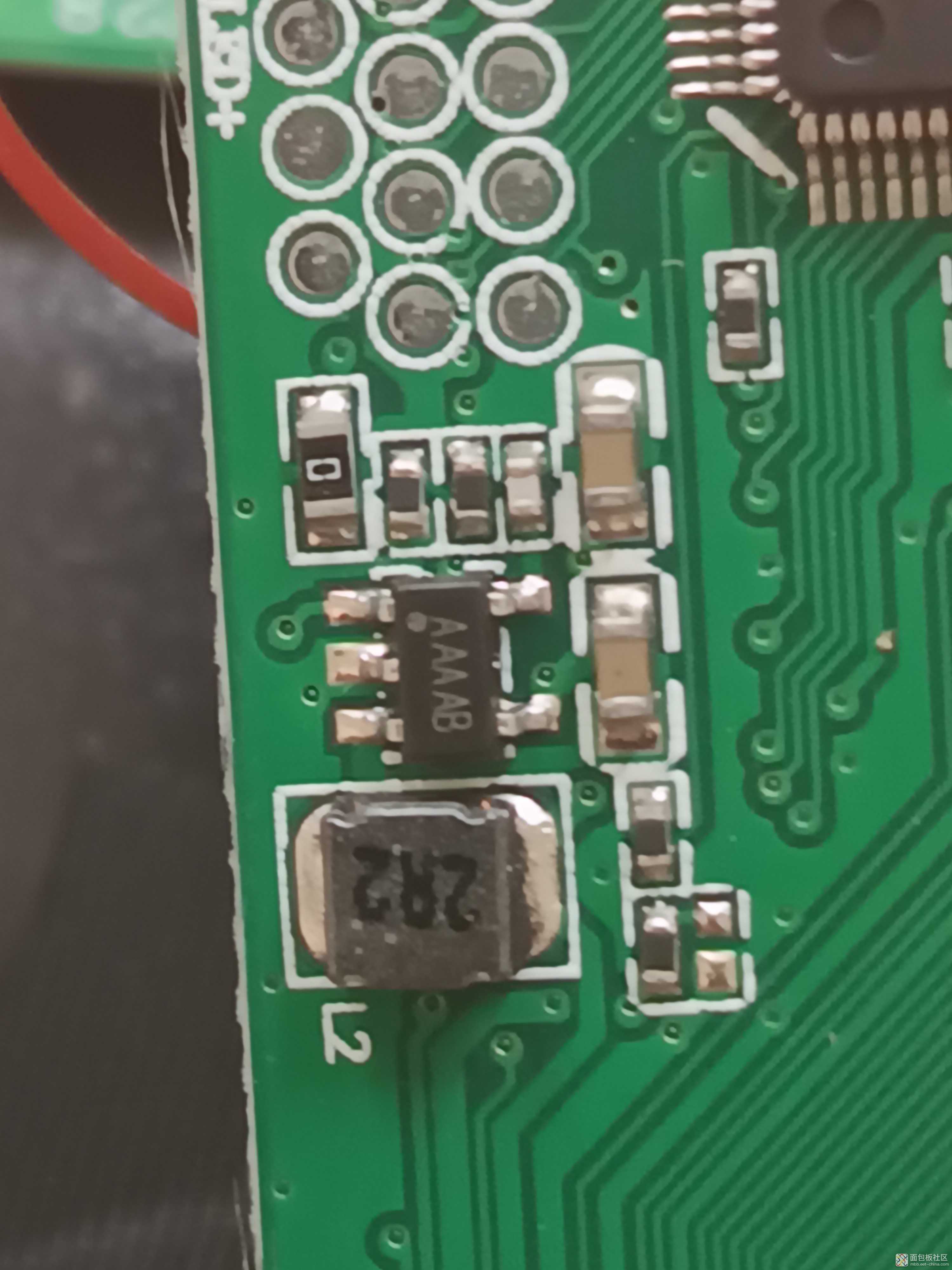

电源管理芯片，AAAAB，如下图。

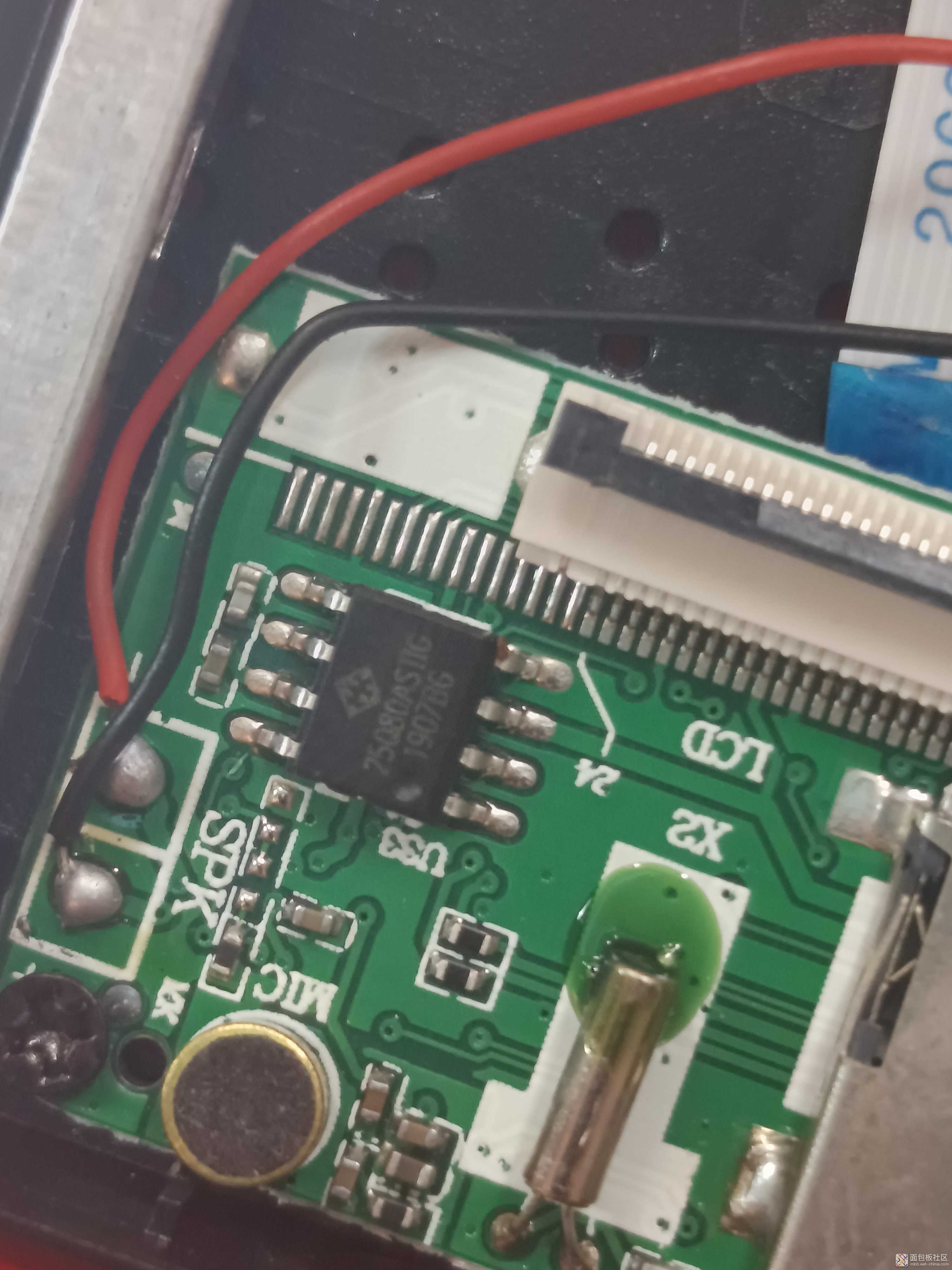

FLASH闪存（25Q80ASIIG），MIC头，MCU的晶振，SD卡槽，供电口，后视镜插槽，如下图。

传统的油车还在用这种行车记录仪，如今的电车已经进化成更先进的，更智能的电脑系统，同时配有激光雷达和周围很多的图像传感器，进行数据和图像的采集处理，还支持手机NFC功能解锁车门。
