原创 【拆解】行车记录仪后摄像头,挺神奇的

2025-5-7 23:55 1058 2 3 分类: 汽车电子 文集: 拆解

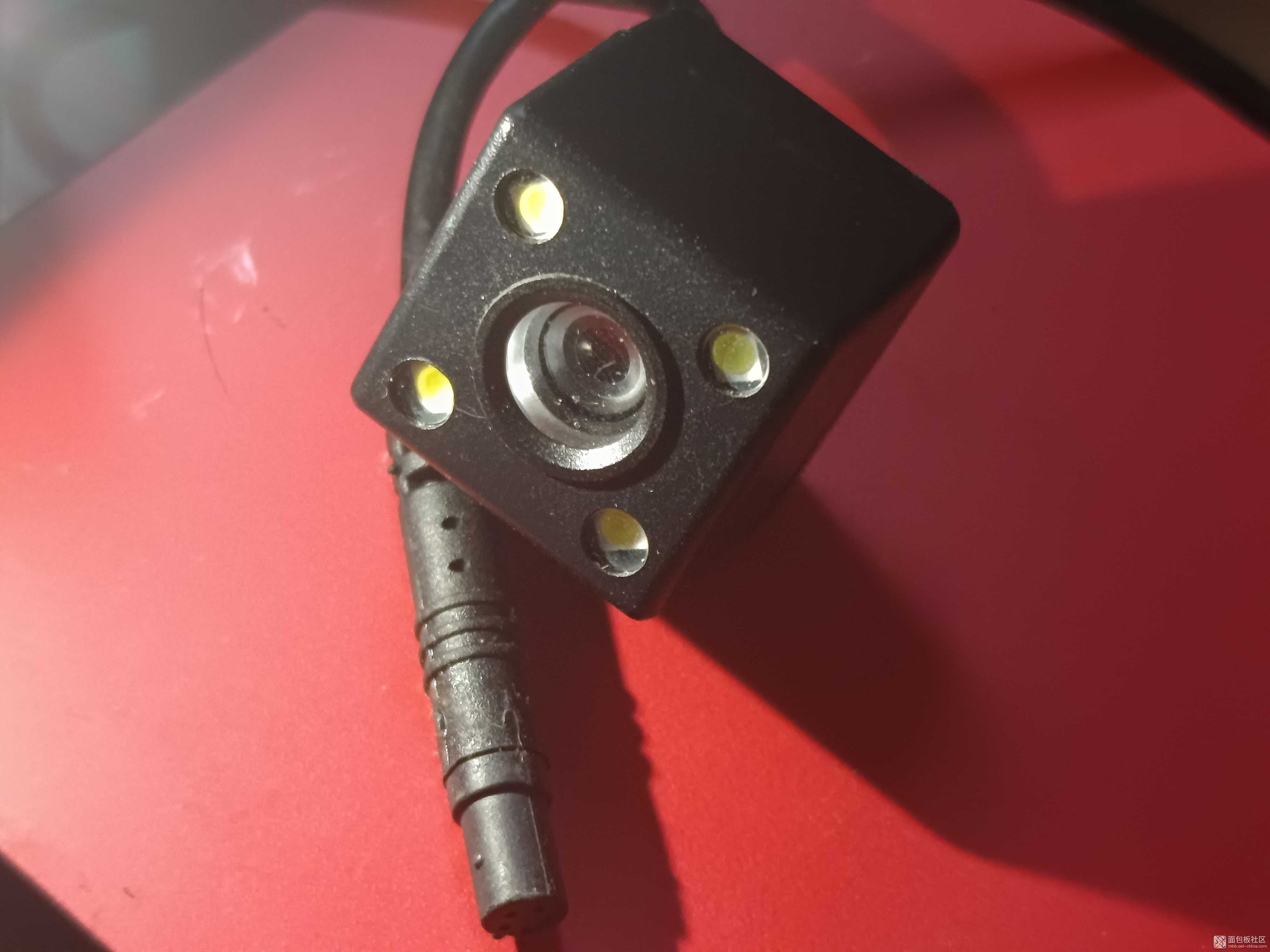

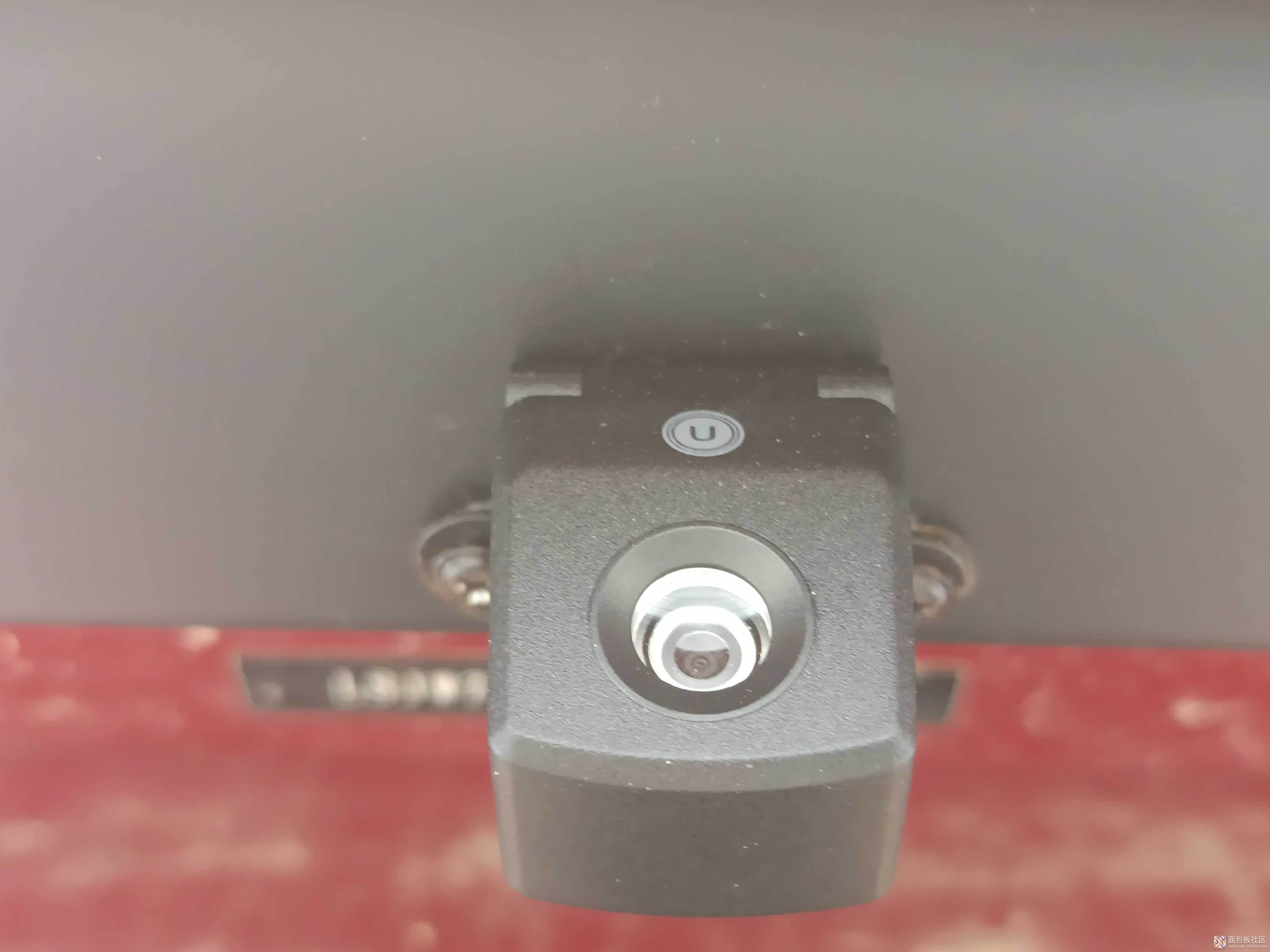

后摄像头是长这个样子,如下图。

5孔(D-,D+,5V,12V,GND),说的是连接线的个数,如下图。

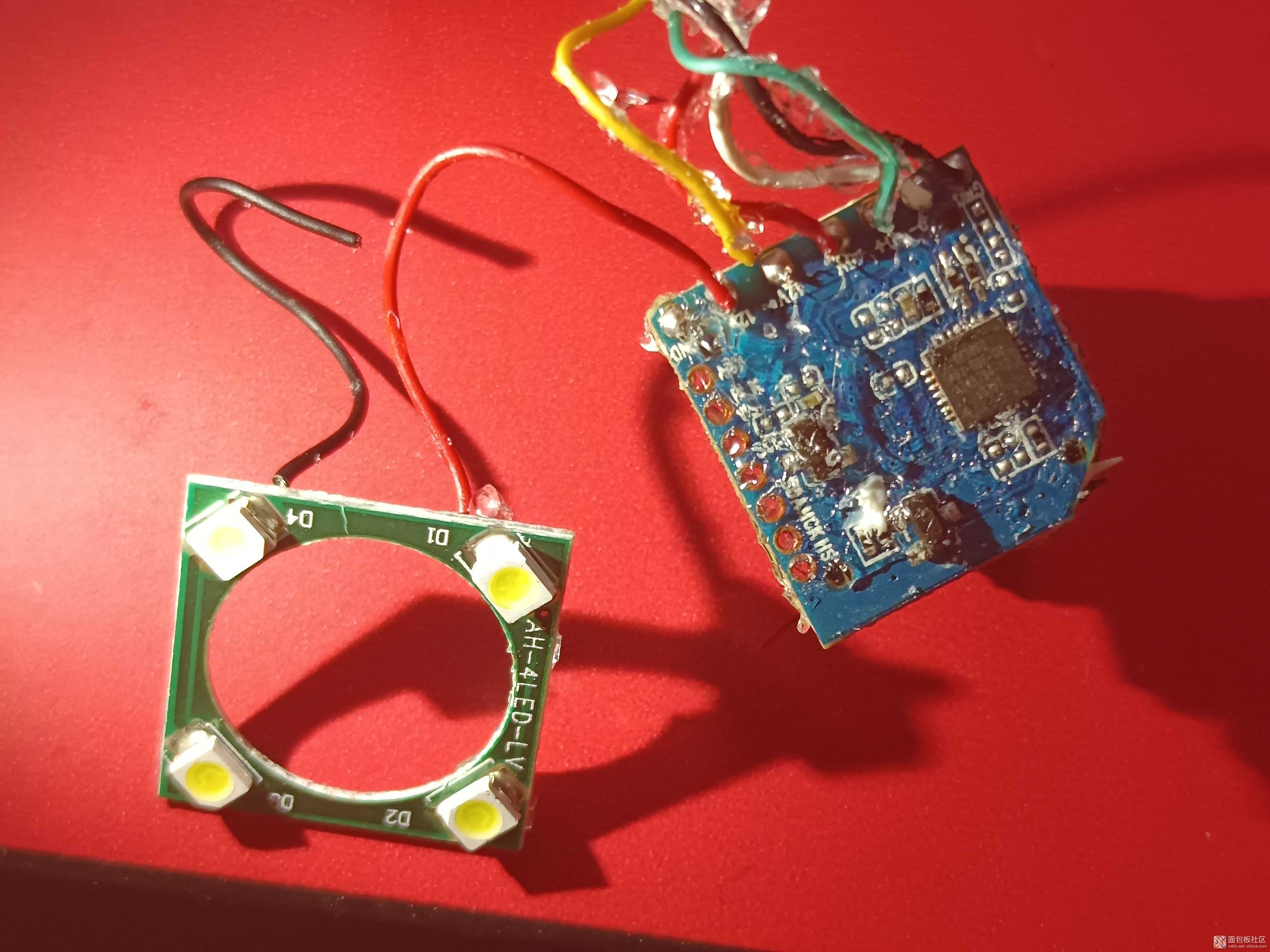

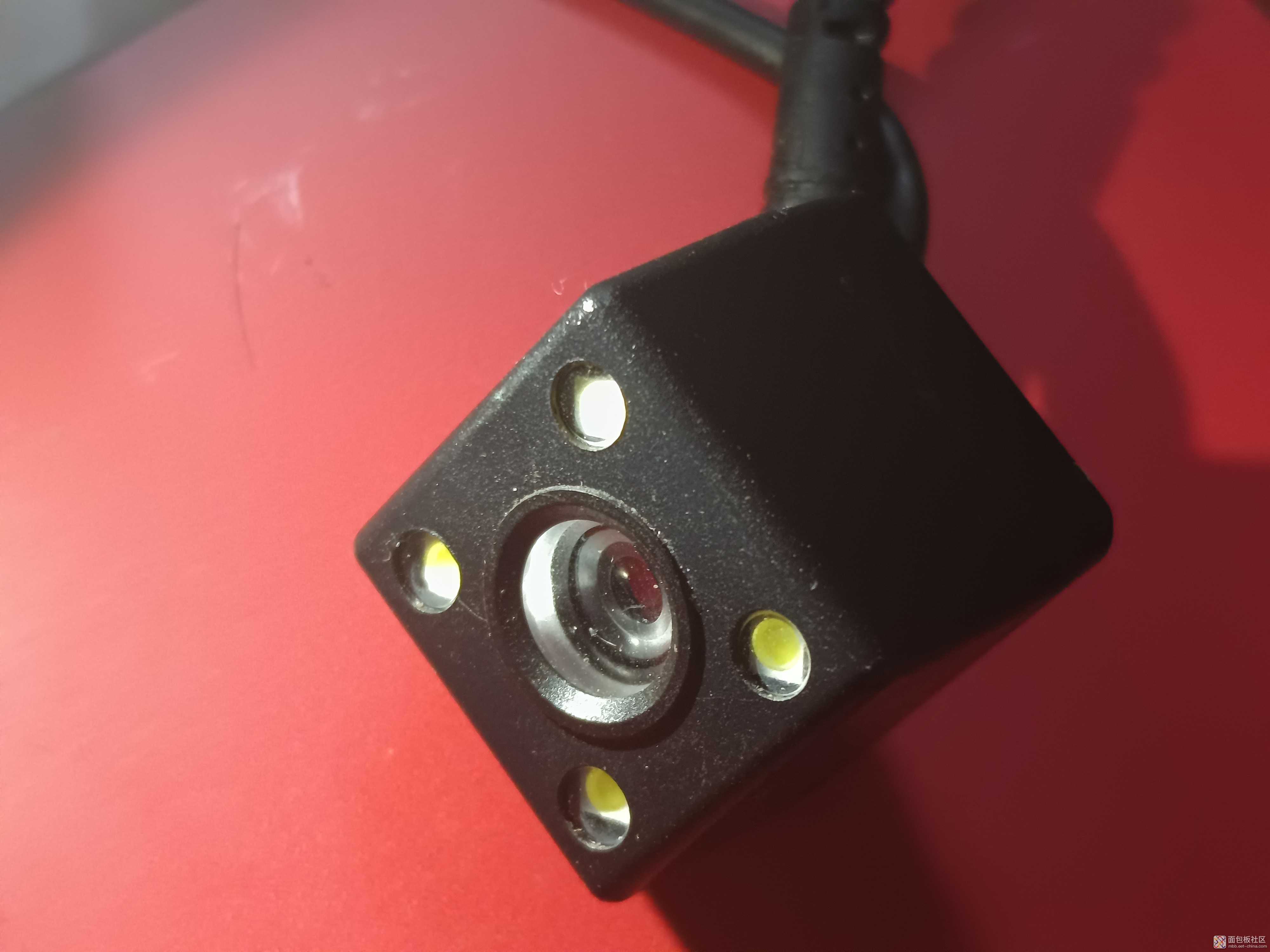

4LED,+12V驱动4颗LED灯珠,给摄像头补光用的,如下图。

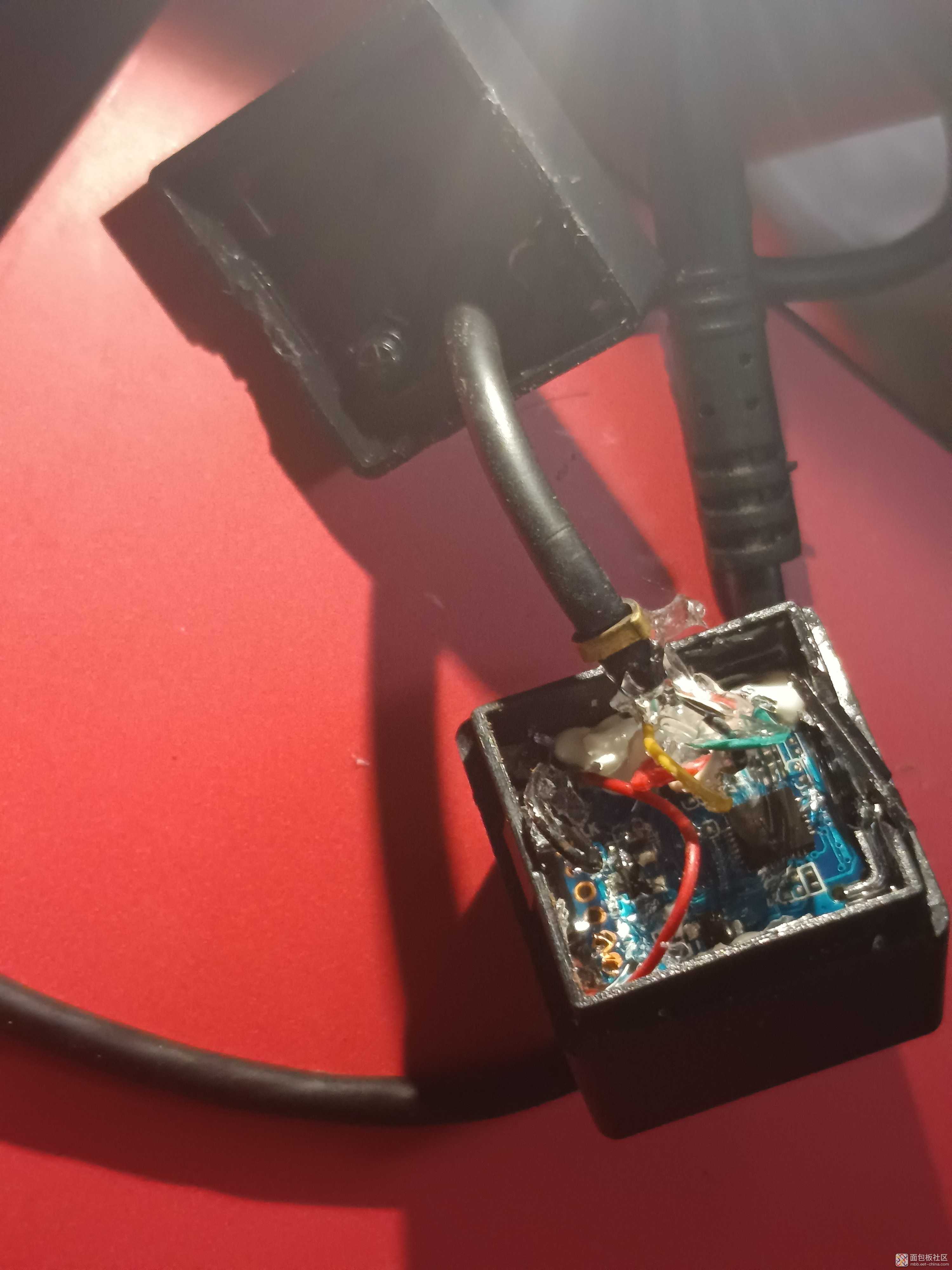

打开后盖,发现里面有透明白胶(防水)和白色硬胶(固定),用合适的工具,清理其中的胶状物。

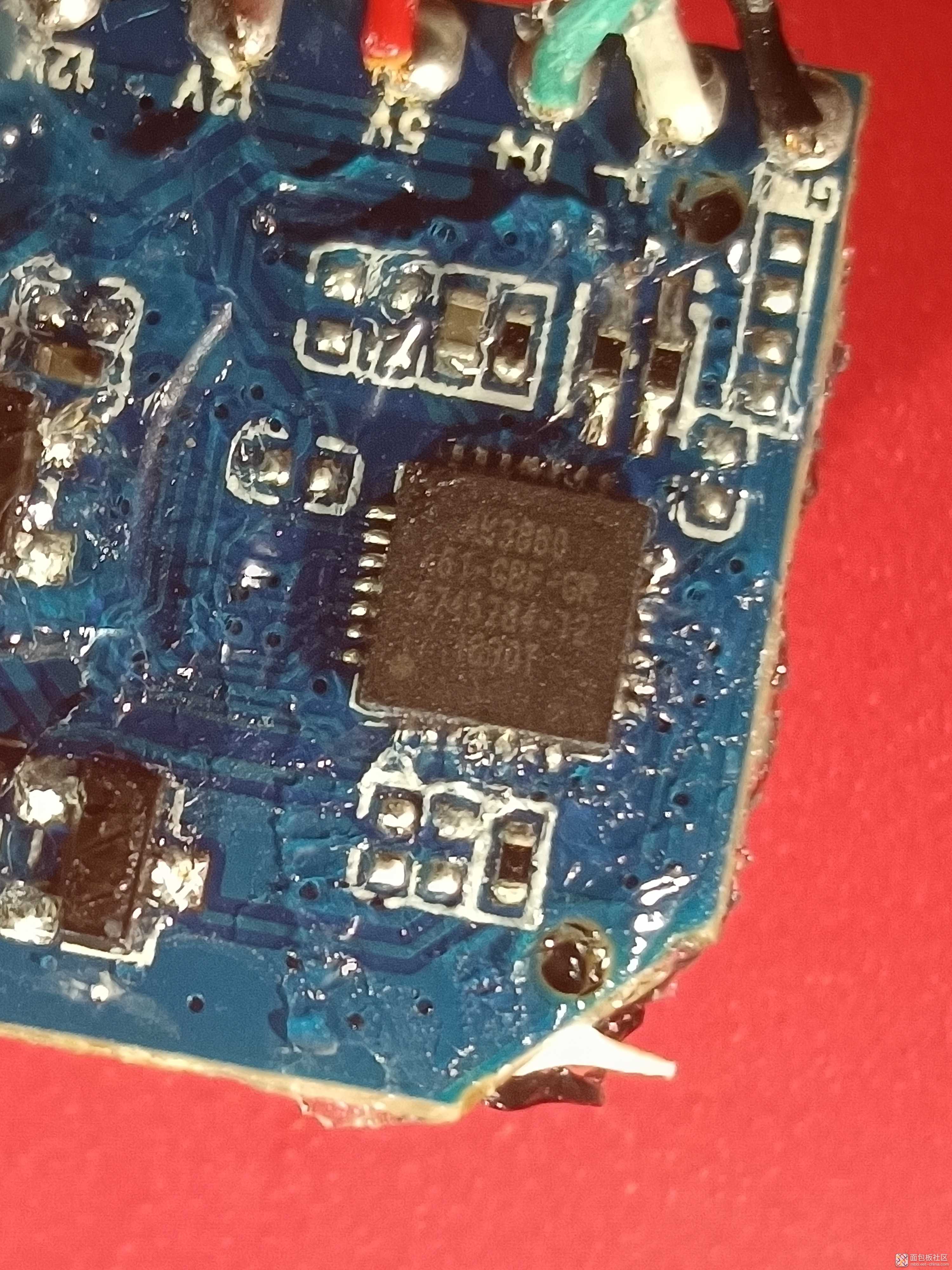

BOT层,AN3860,Panasonic Semiconductor (松下电器)制造的,Cylinder Motor Driver IC for Video Camera,如下图。

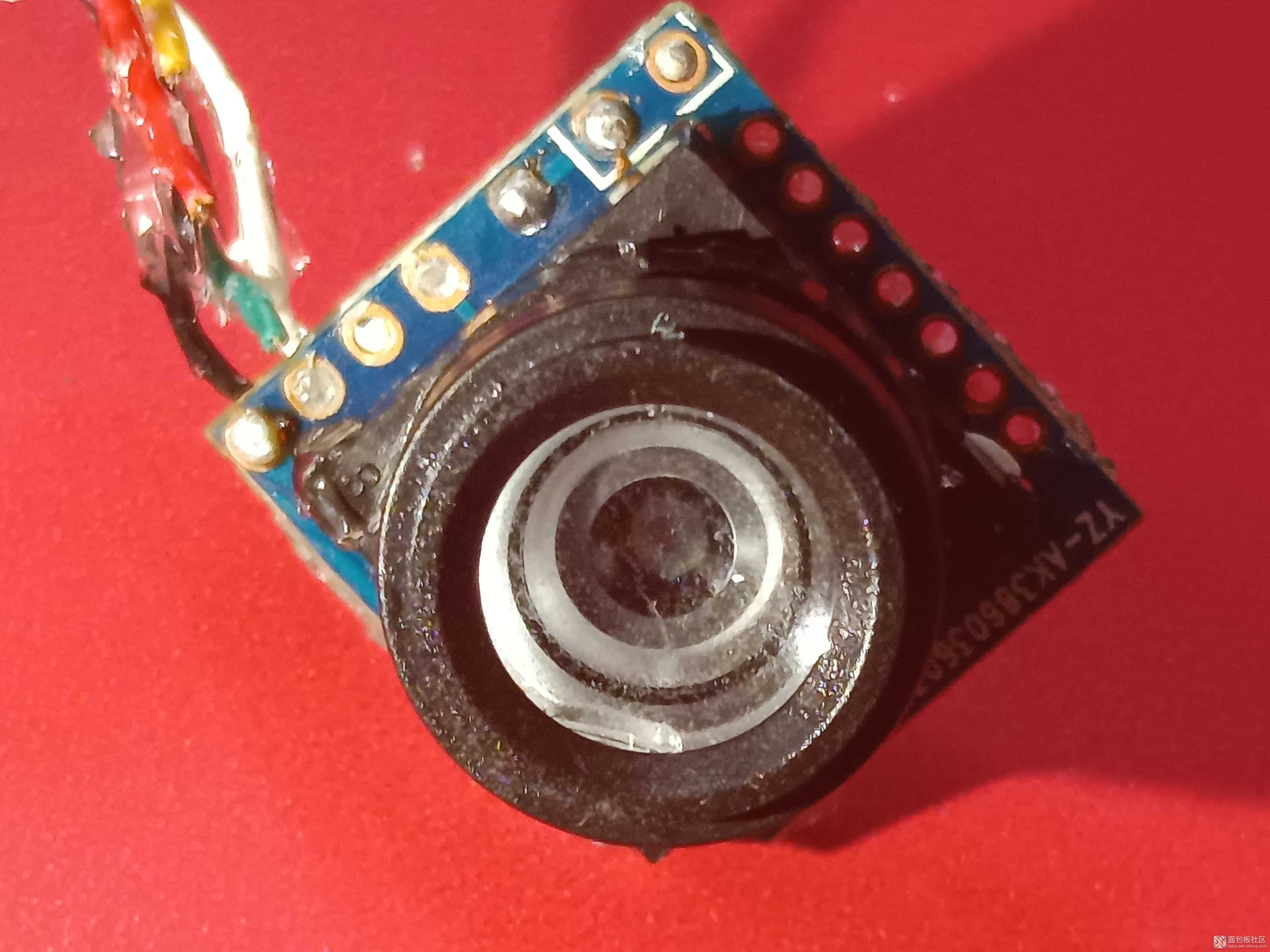

TOP层,感光芯片和广角聚焦镜头组合,如下图。

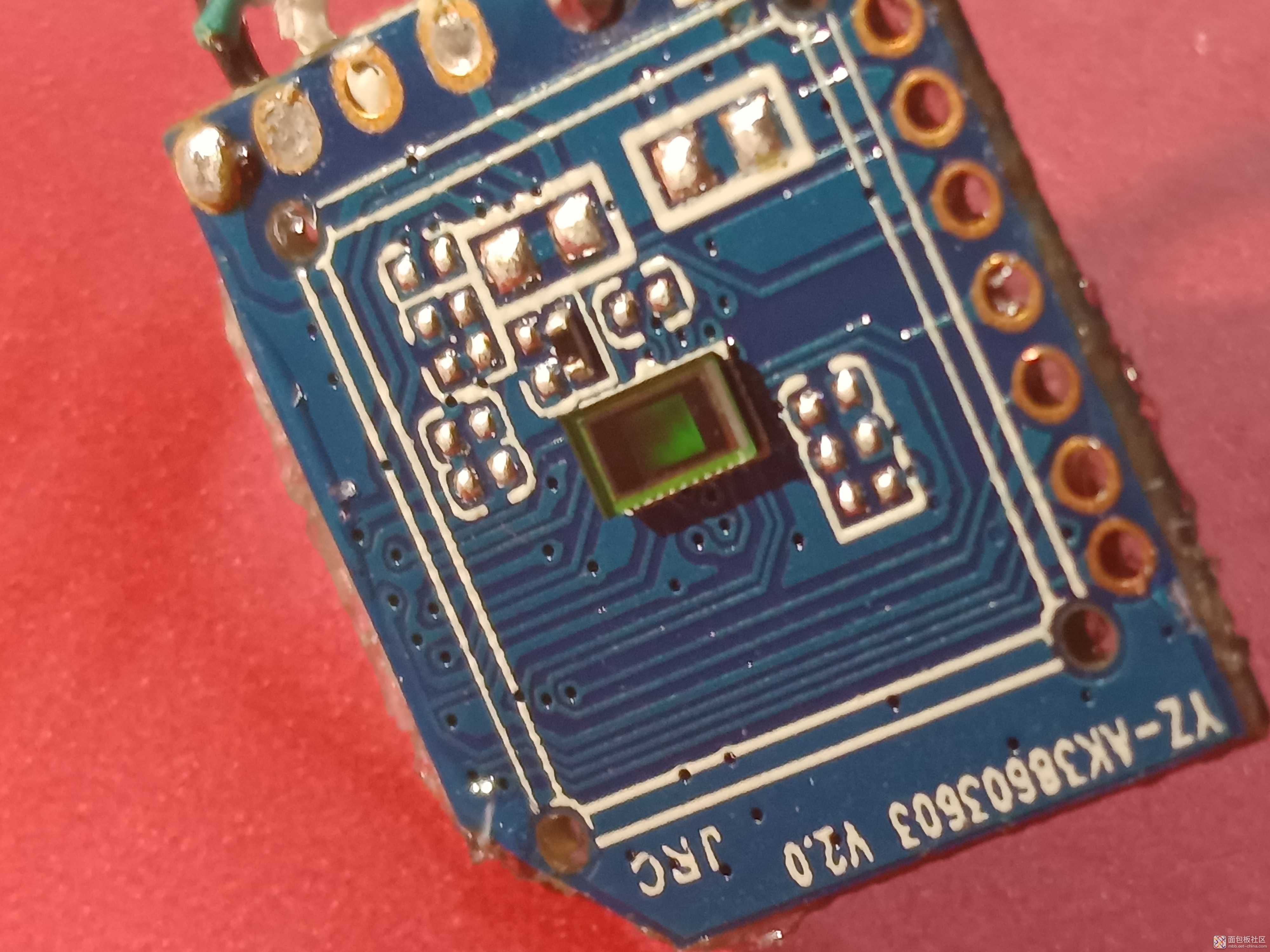

感光芯片,看着是玻璃的外形,好奇如何焊接上去的,如下图。

感光芯片,一般用途挺多的,手机照相镜头,运动相机,监控等等。

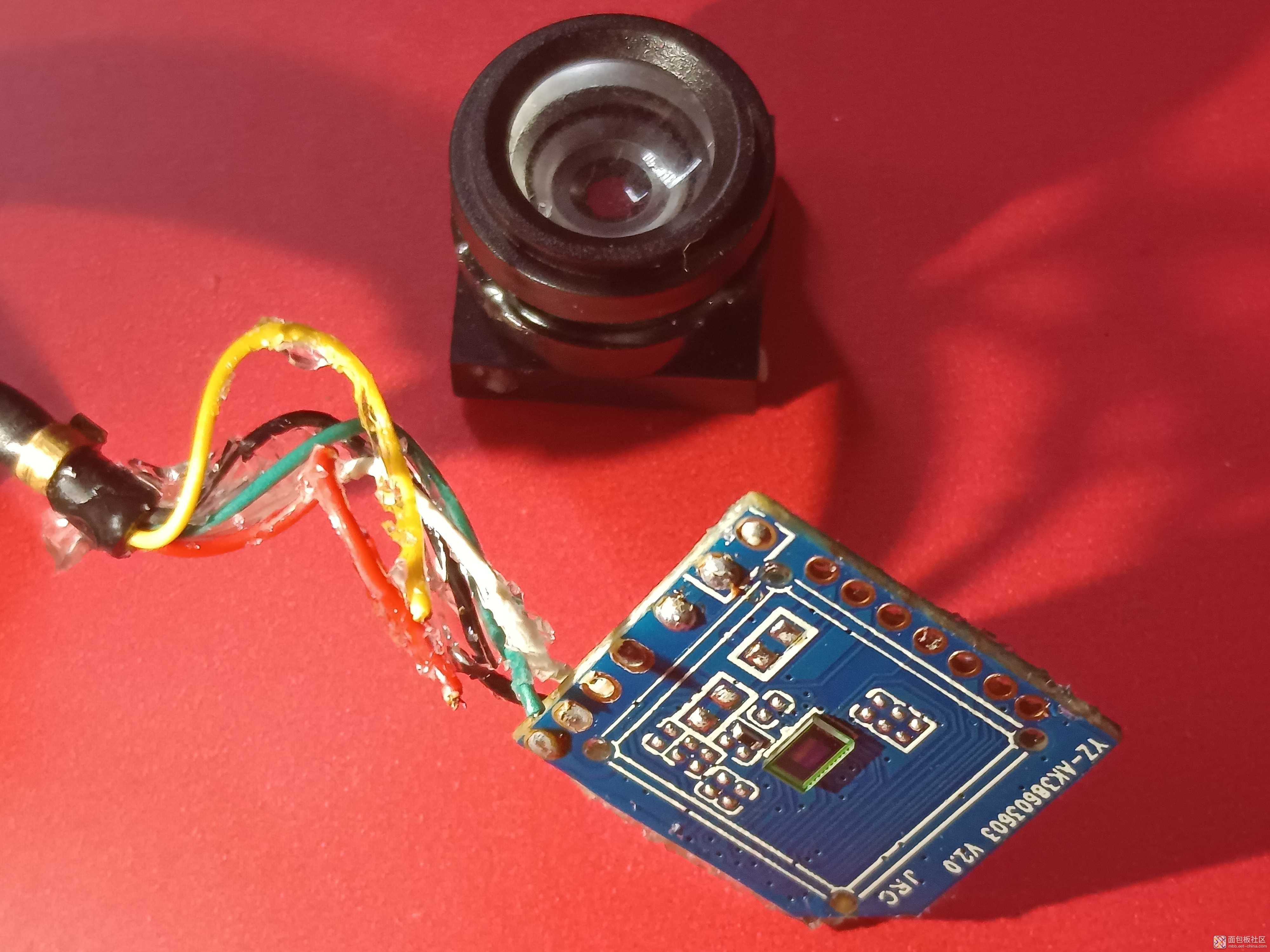

广角聚焦镜头,原来是感光芯片的“望远”+“远近视”镜,如下图。

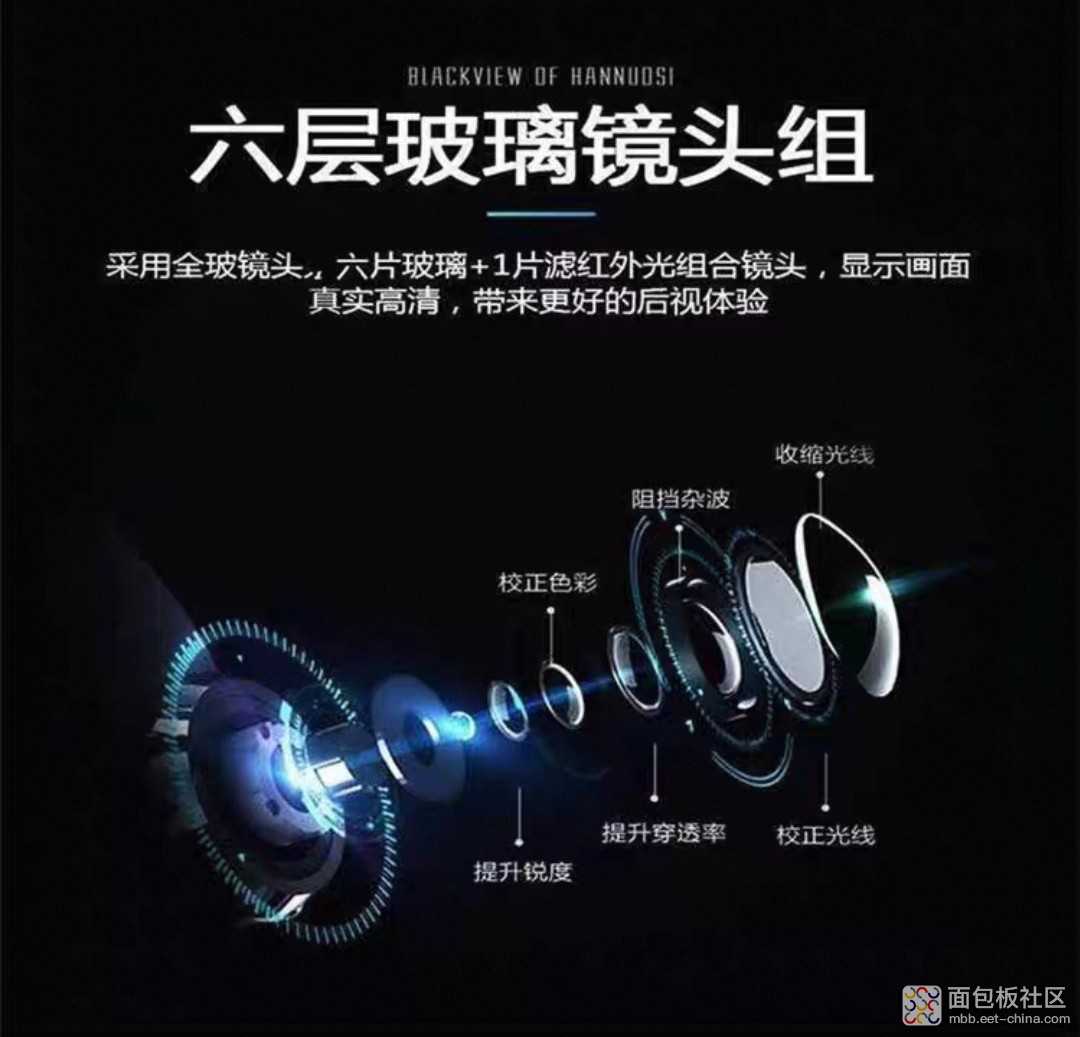

广角聚焦镜头,具体结构如下图。

电学与光学的碰撞,创造了摄像头,应用在汽车电子上,挺有市场空间的。

未来这样的跨学科的创造,会应用在AI智能,人形机器人还有智能驾驶等等领域,值得期待了。
