原创 【拆解】无线入耳式蓝牙耳机,从浅到深的认识

2025-5-6 22:58 1058 1 4 分类: 消费电子 文集: 拆解

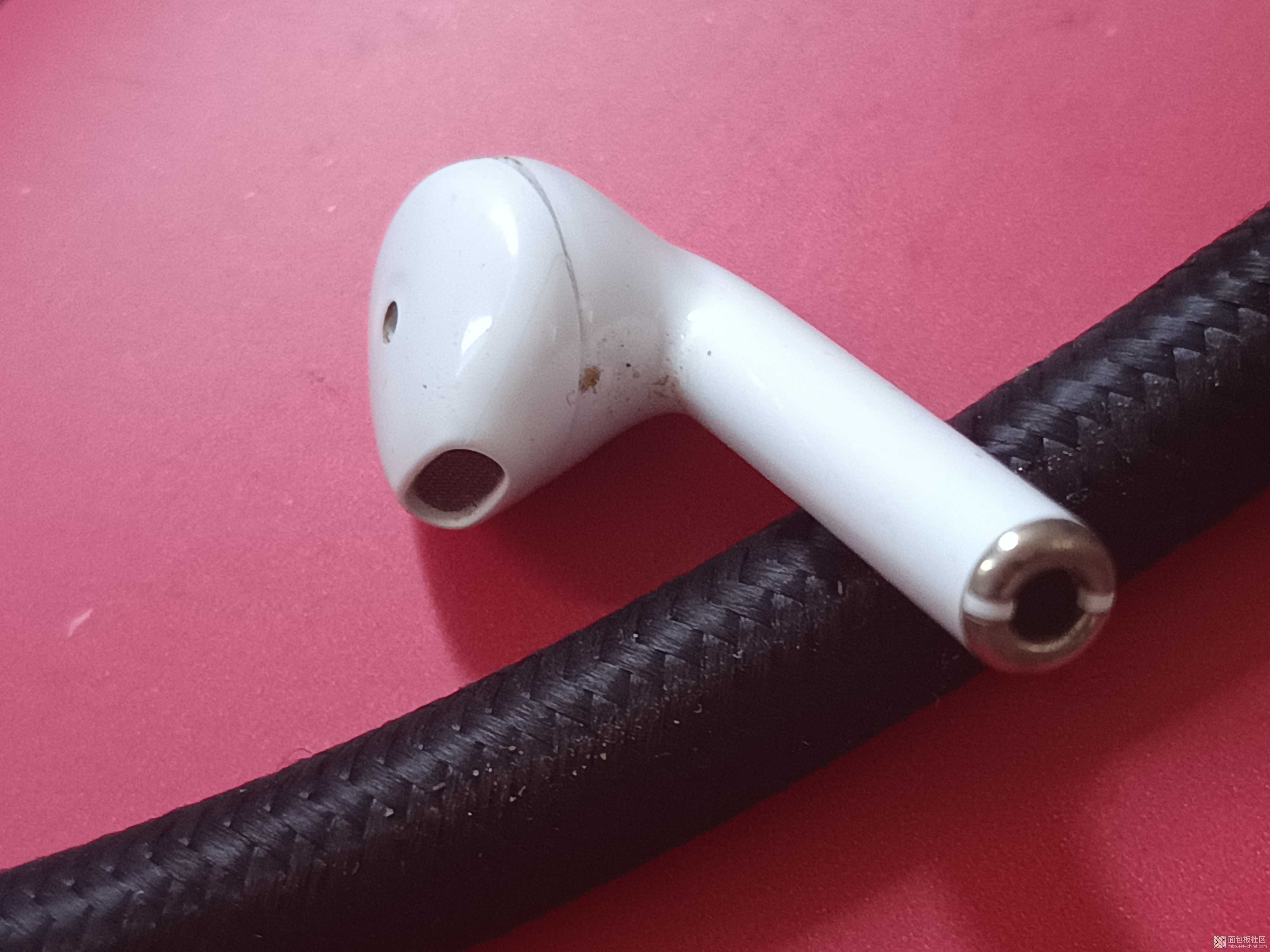

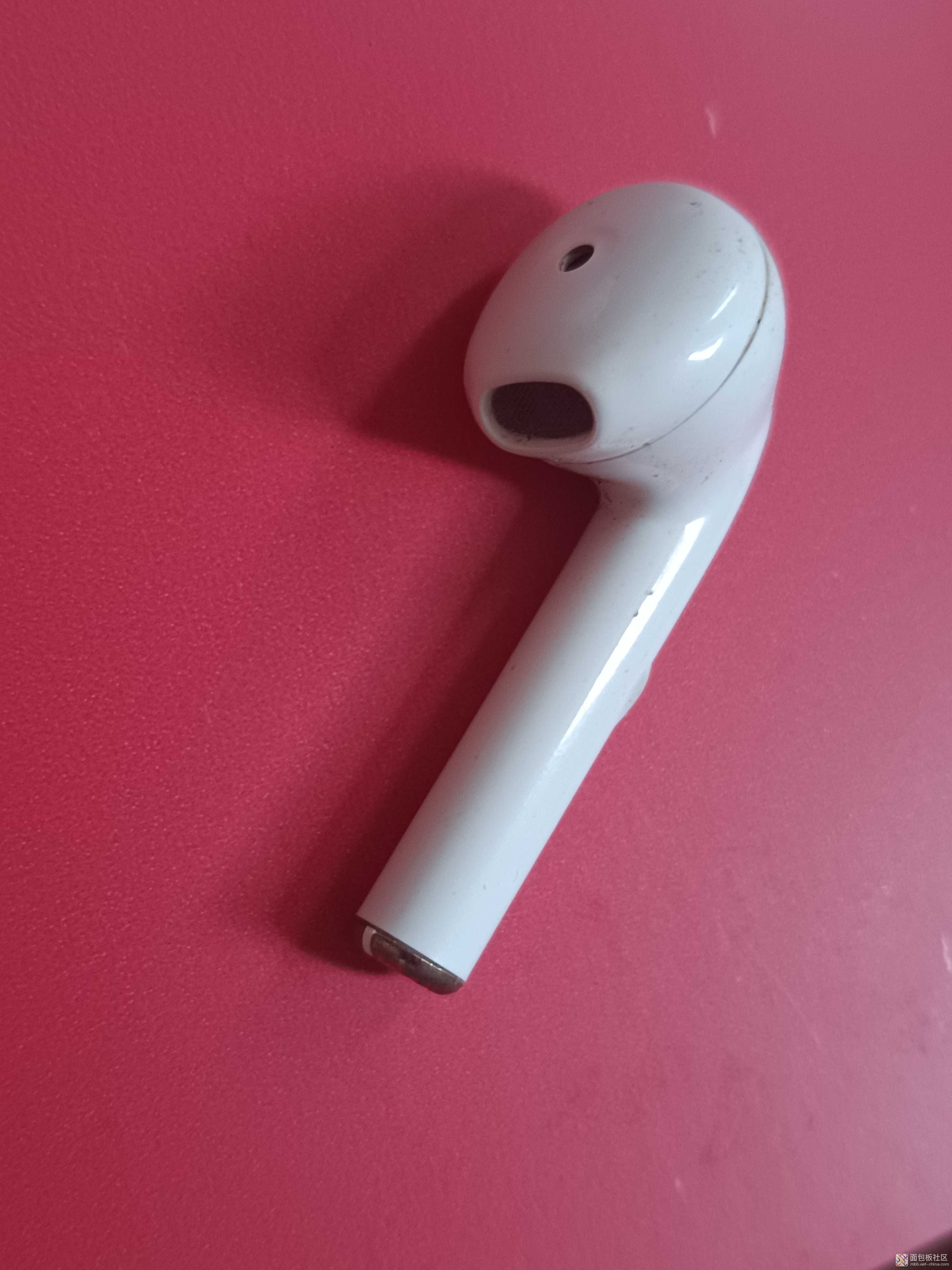

这款无线入耳式蓝牙耳机是长这个样子的,如下图。

侧面特写,如下图。

充电接口来个特写,用的是卡座卡在PCB板子上的,上下夹紧PCB的正负极,如下图。

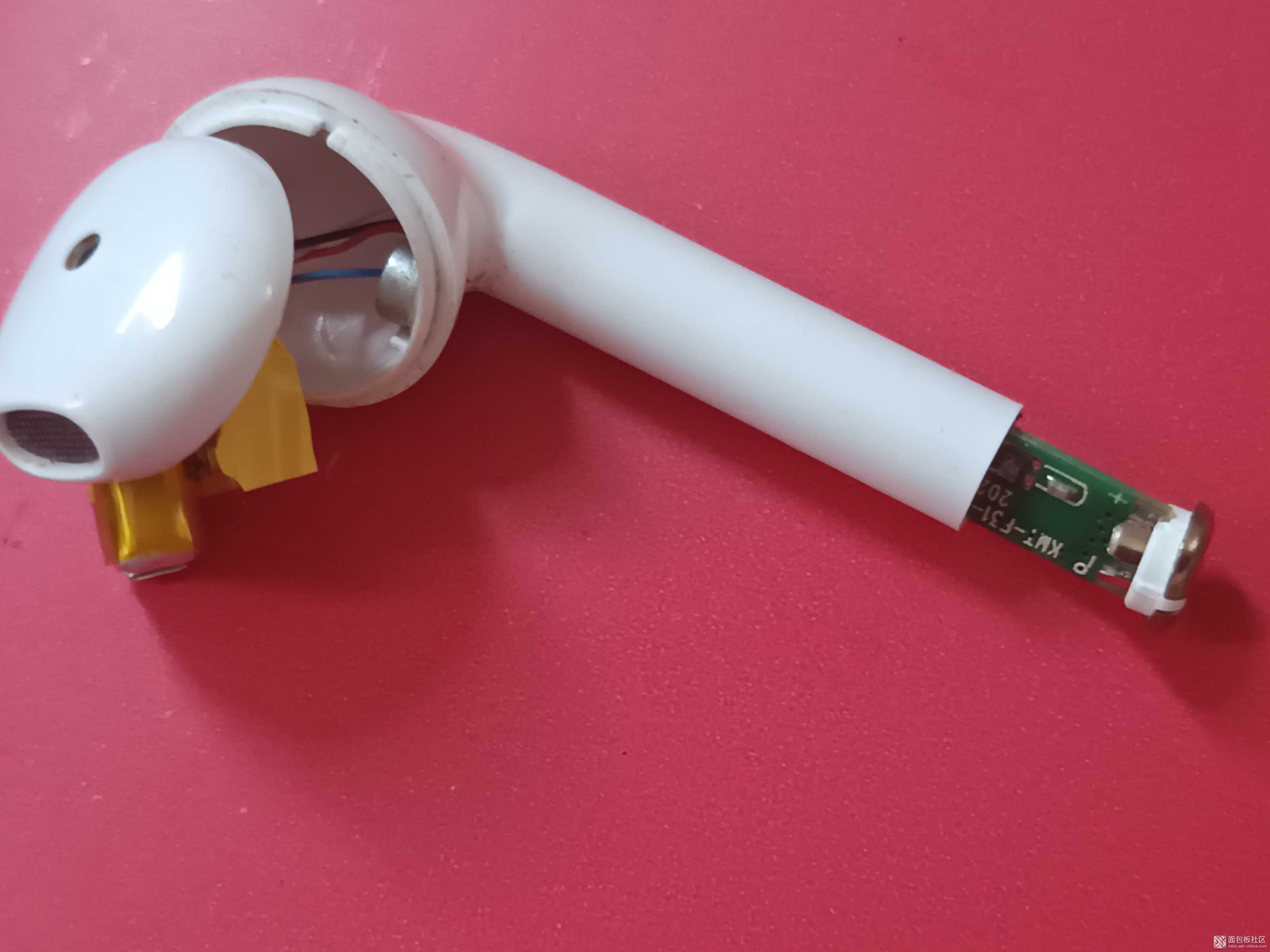

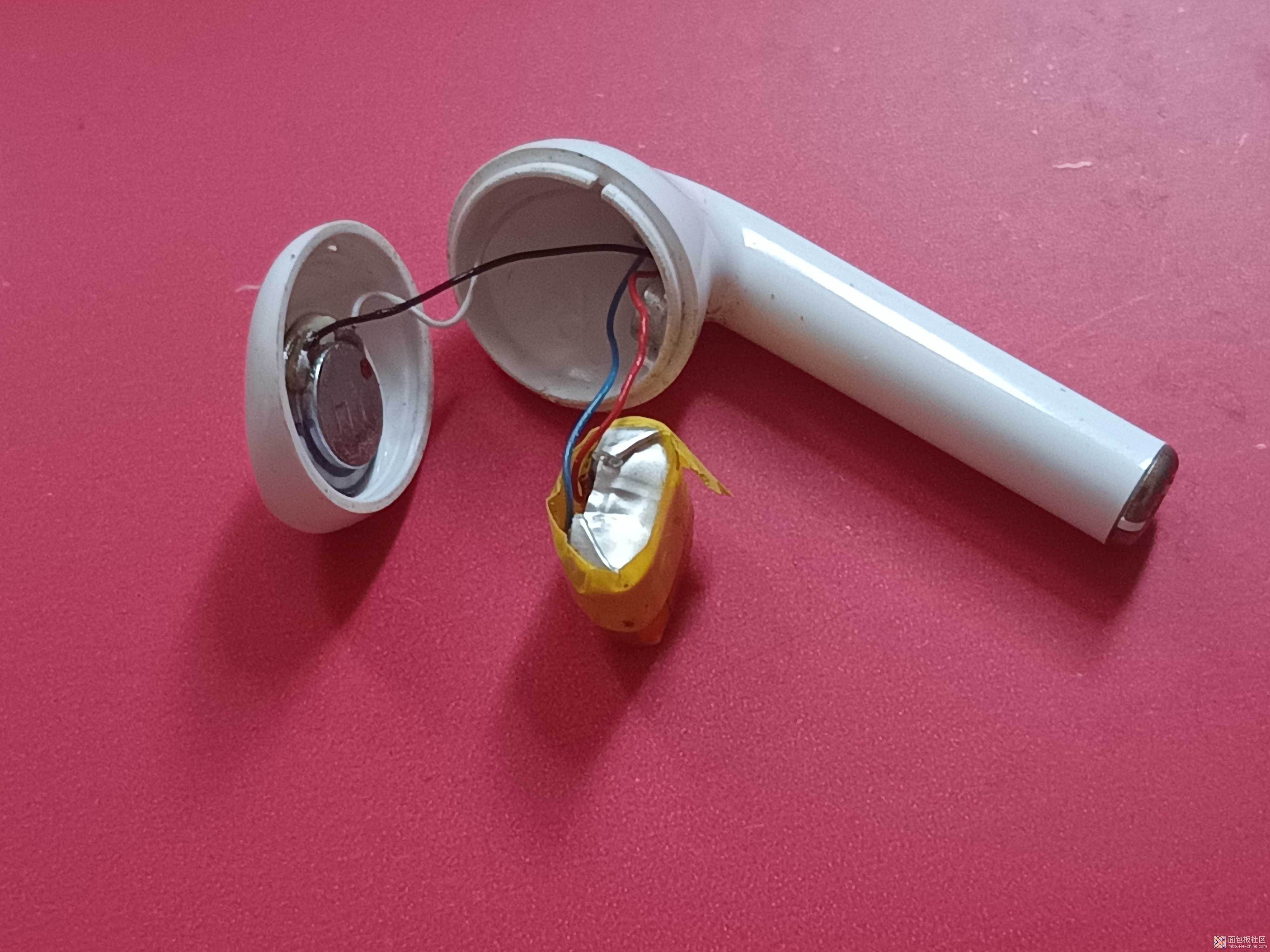

撬开耳机喇叭盖子,如下图。

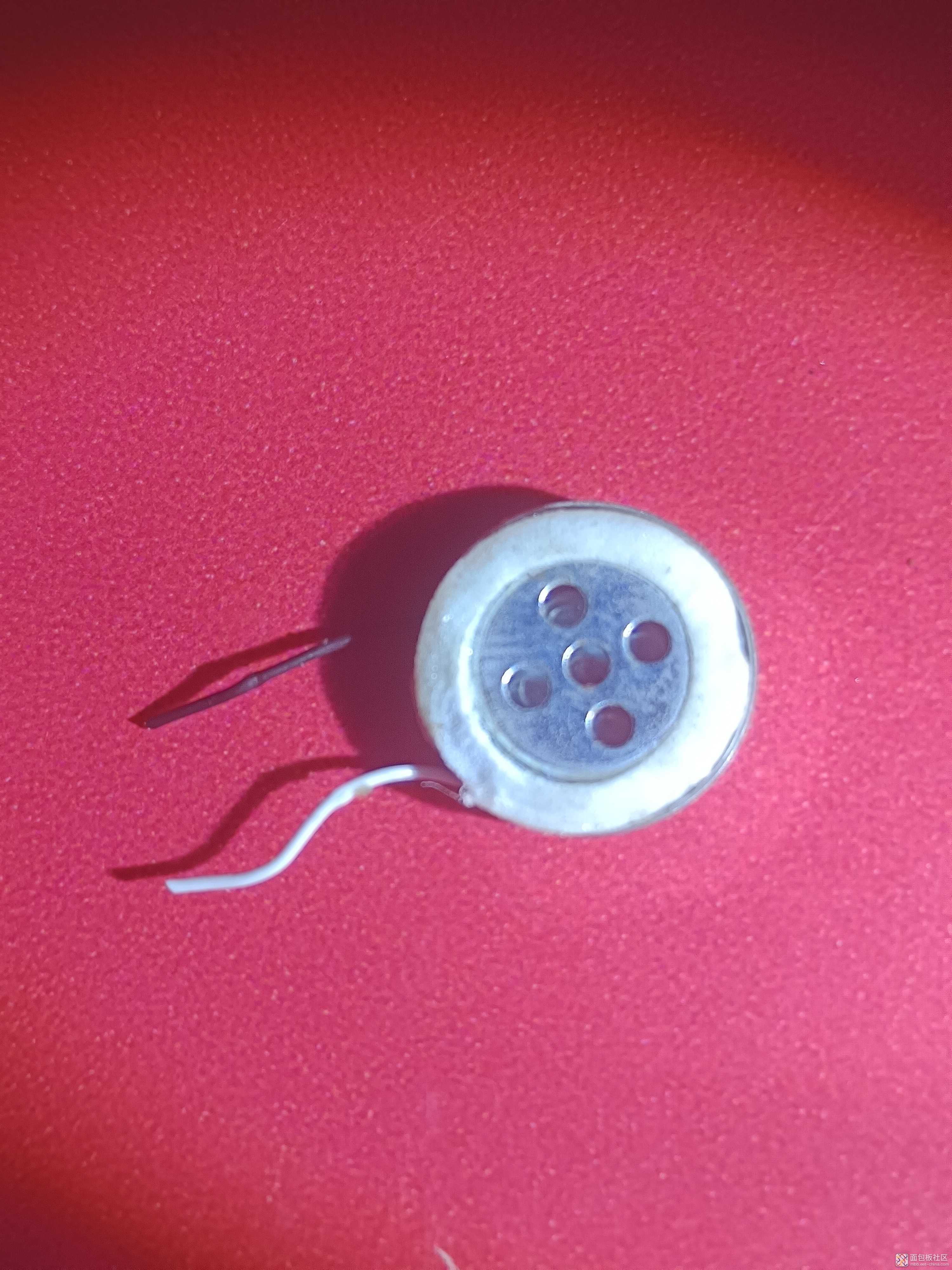

精致的喇叭(HY),如下图。

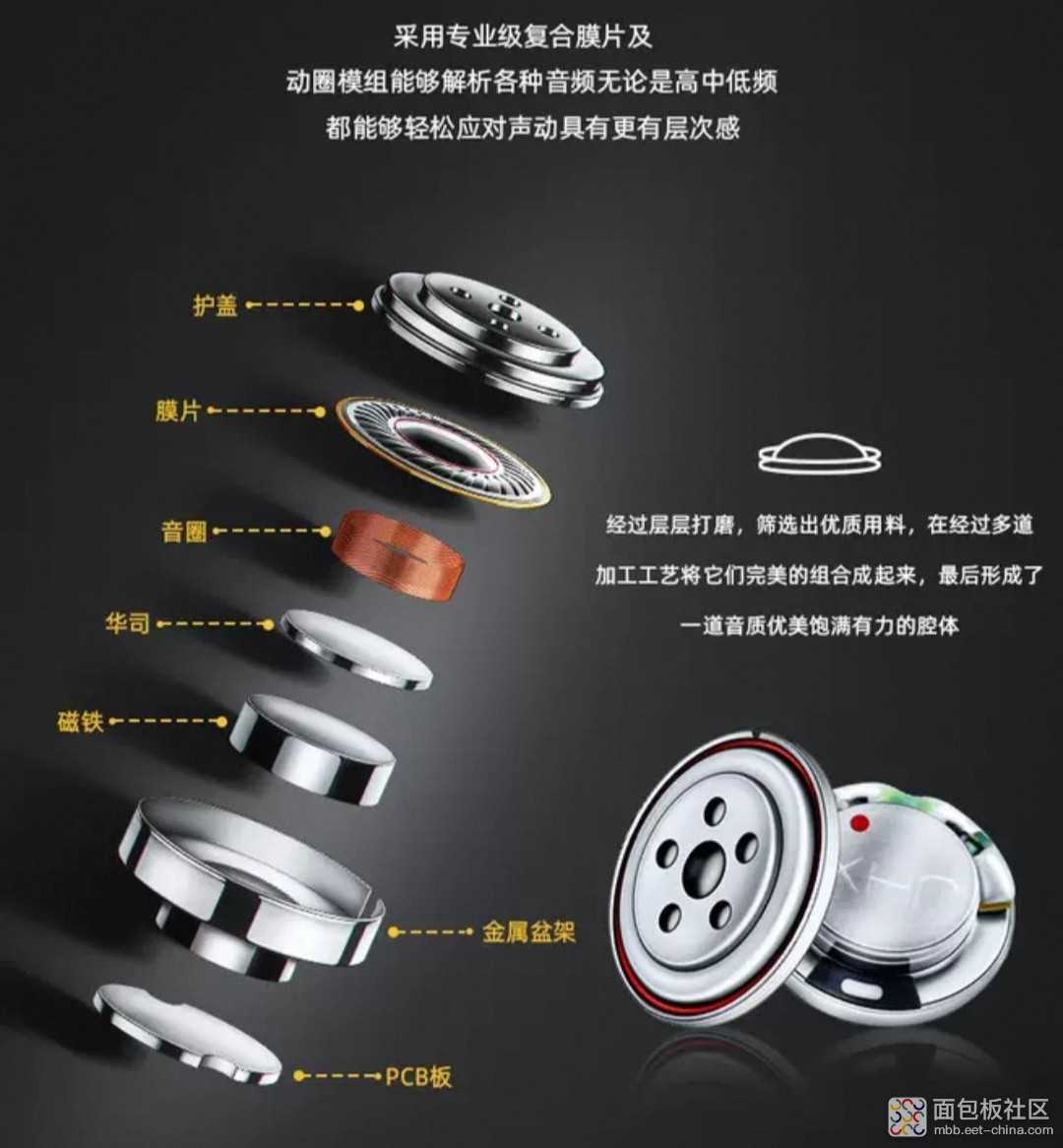

喇叭是由电学产生声学的,具体结构如下图。

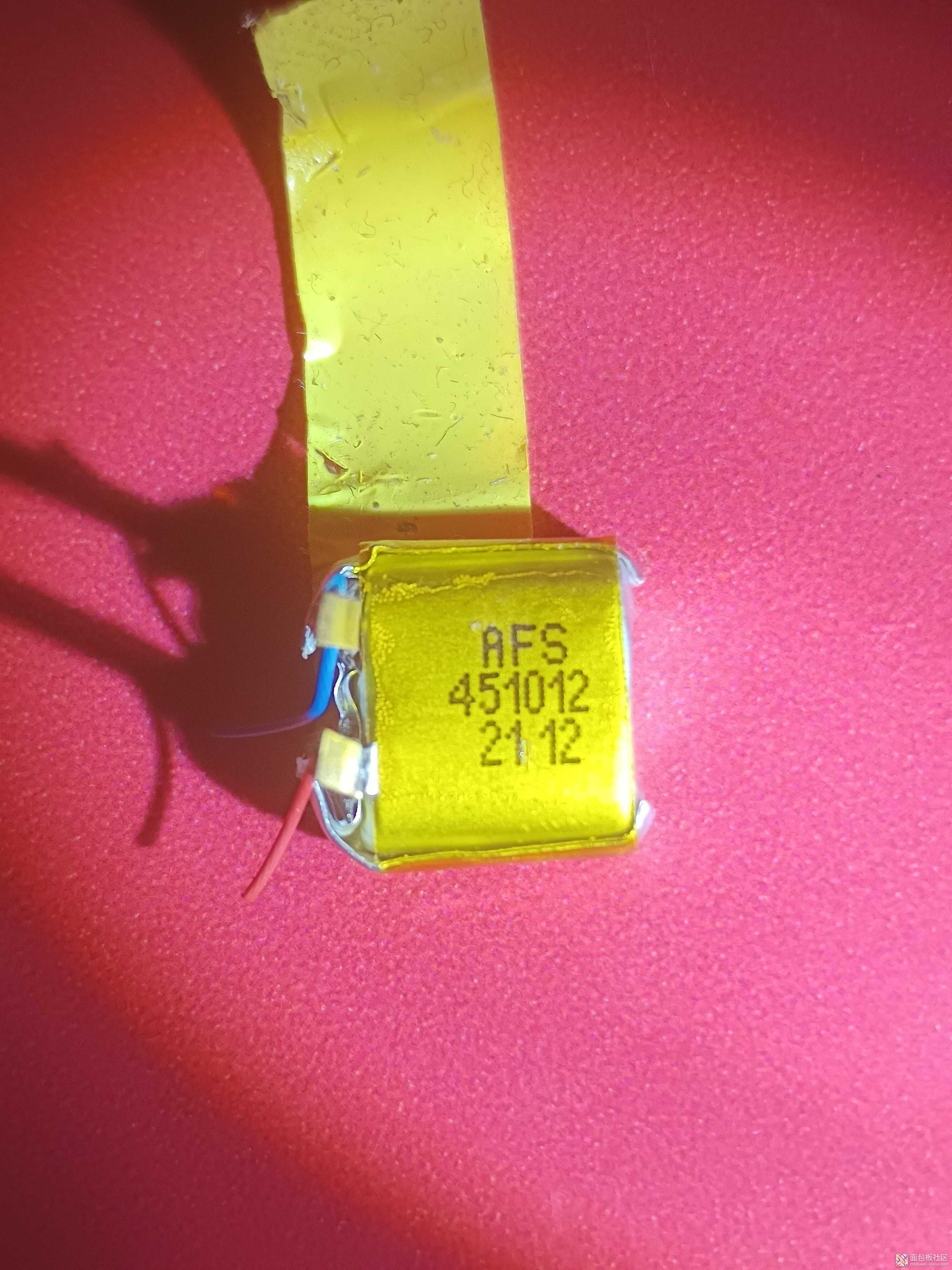

电池包(AFS 451012  21 12),用黄色耐高温胶带进行包裹(安规需求),加强隔离绝缘的,如下图。

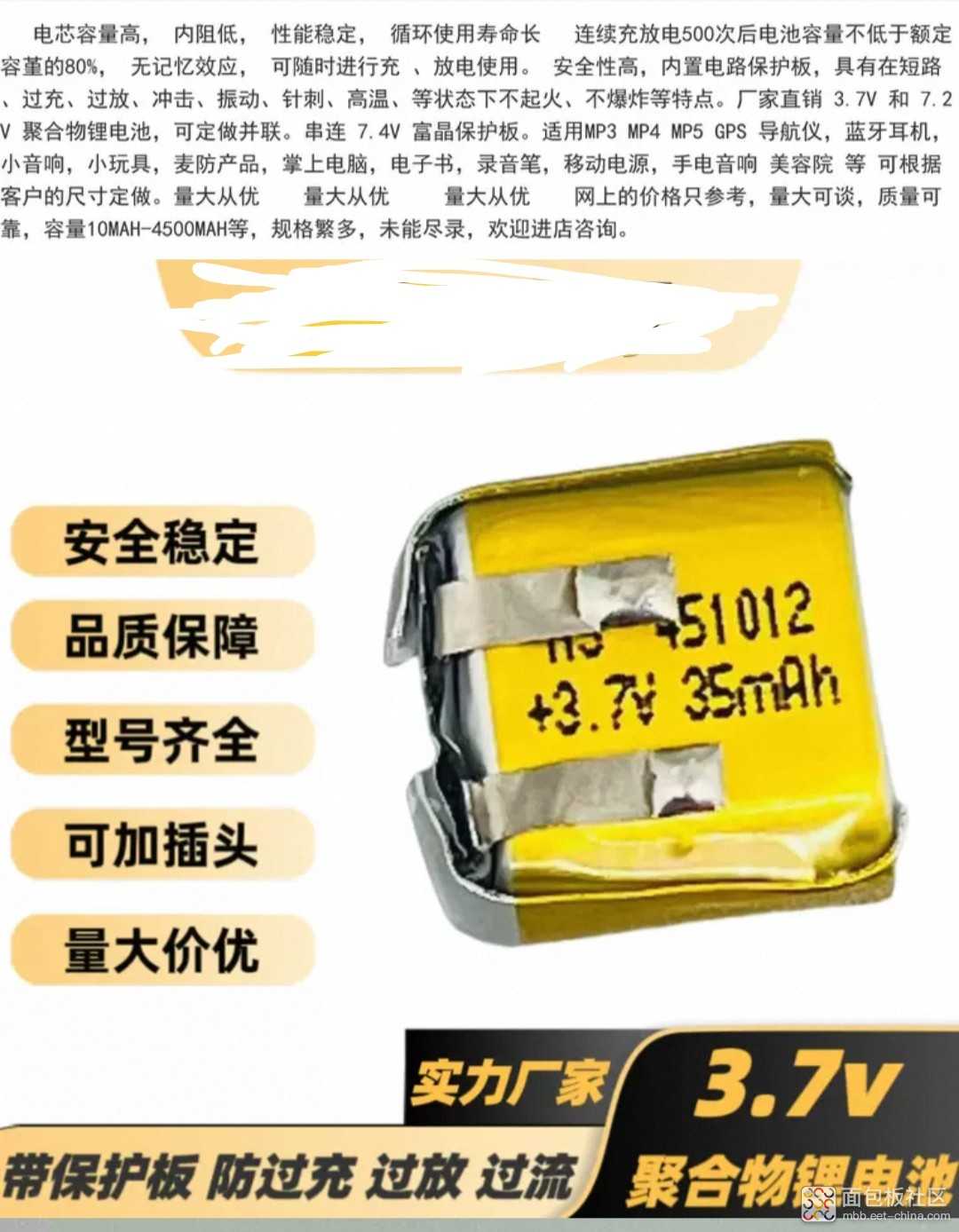

451012是电池包的型号,聚合物锂电池+3.7V 35mAh,详细如下图。

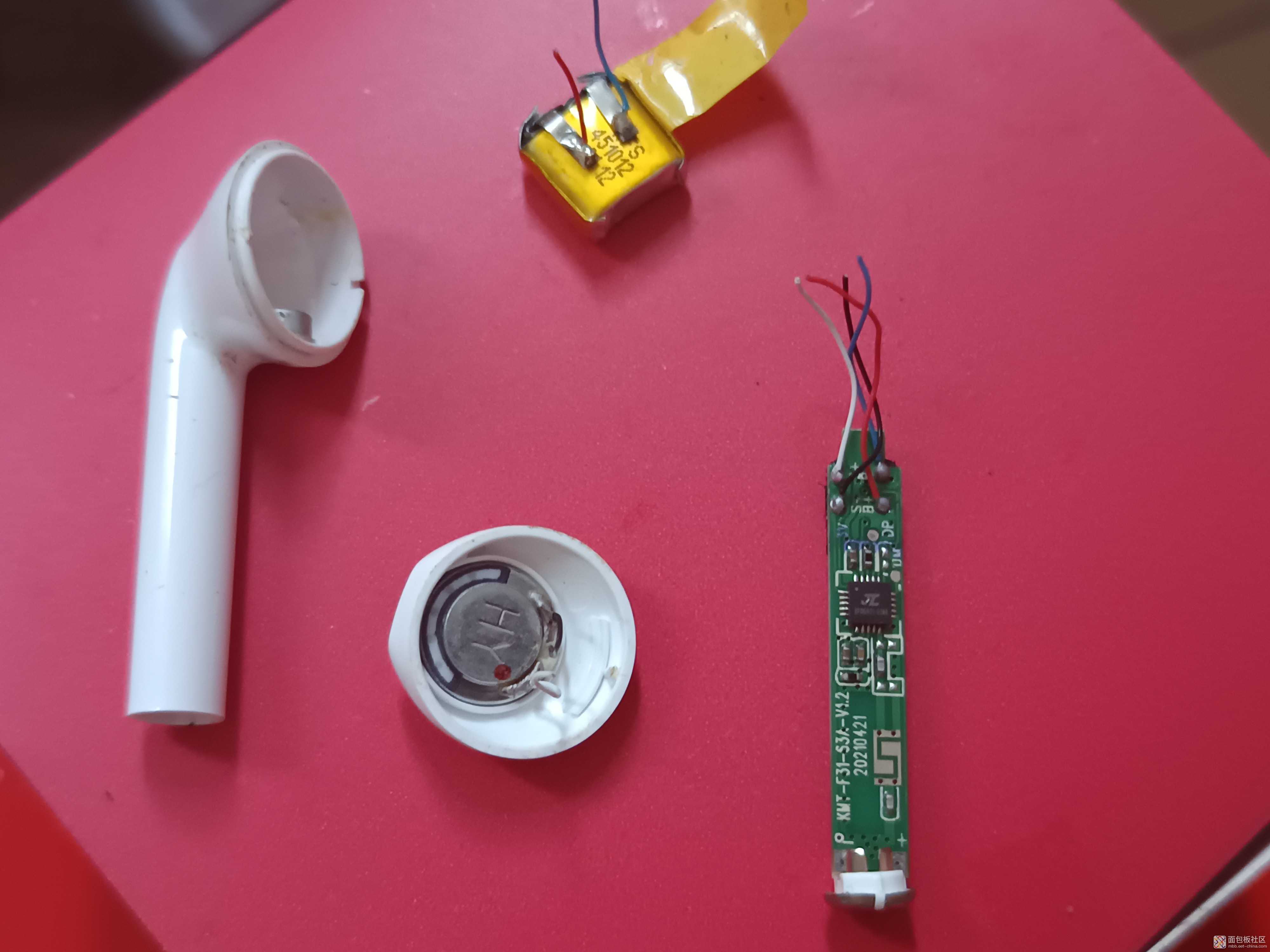

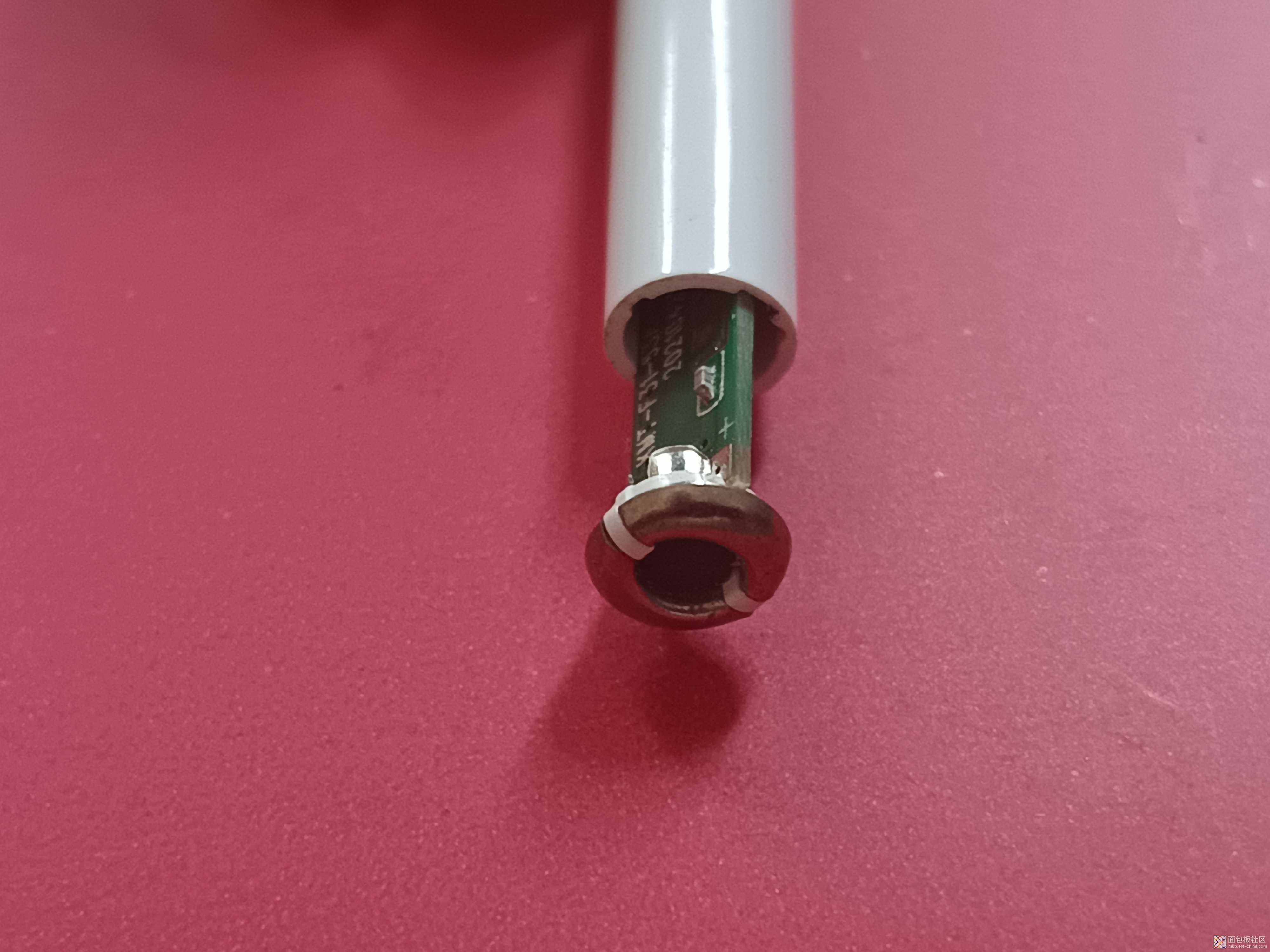

电路板是怎么拿出来的呢,剪断喇叭和电池包的连接线,底部抽出PCB板子即可,如下图。

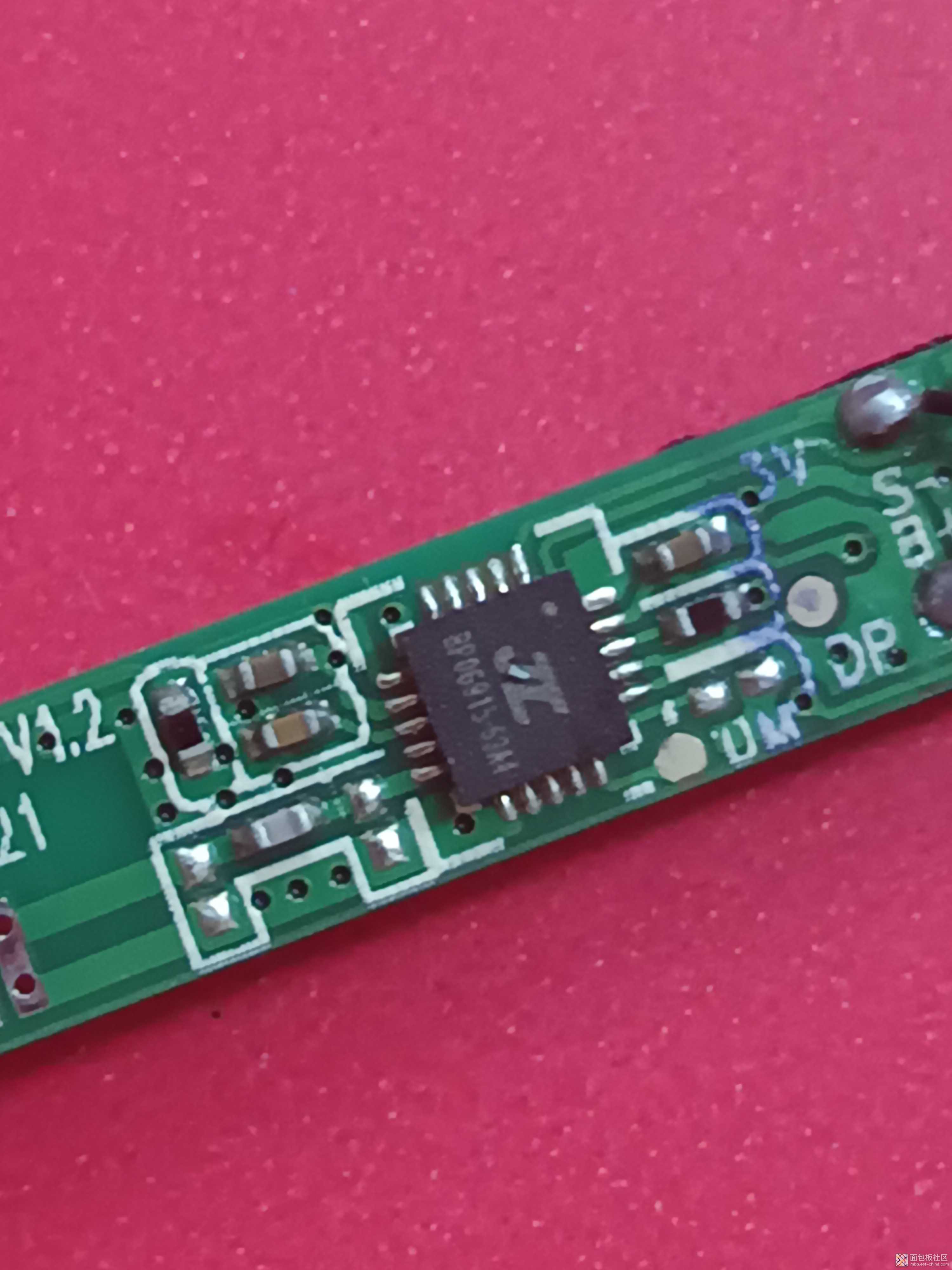

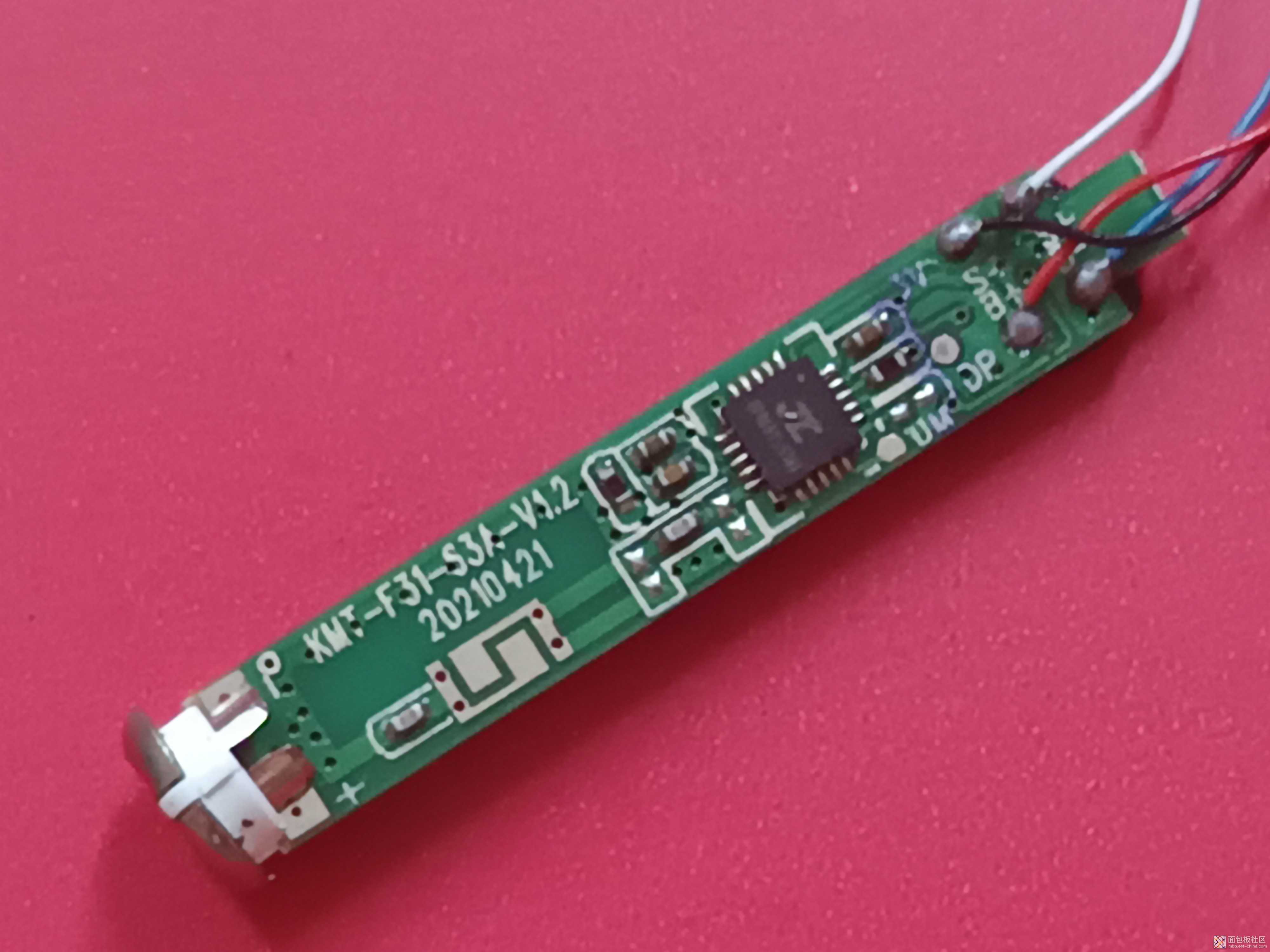

TOP层如下图。

JL BP06915-53A4,蓝牙芯片,详细的数据手册没有查到。

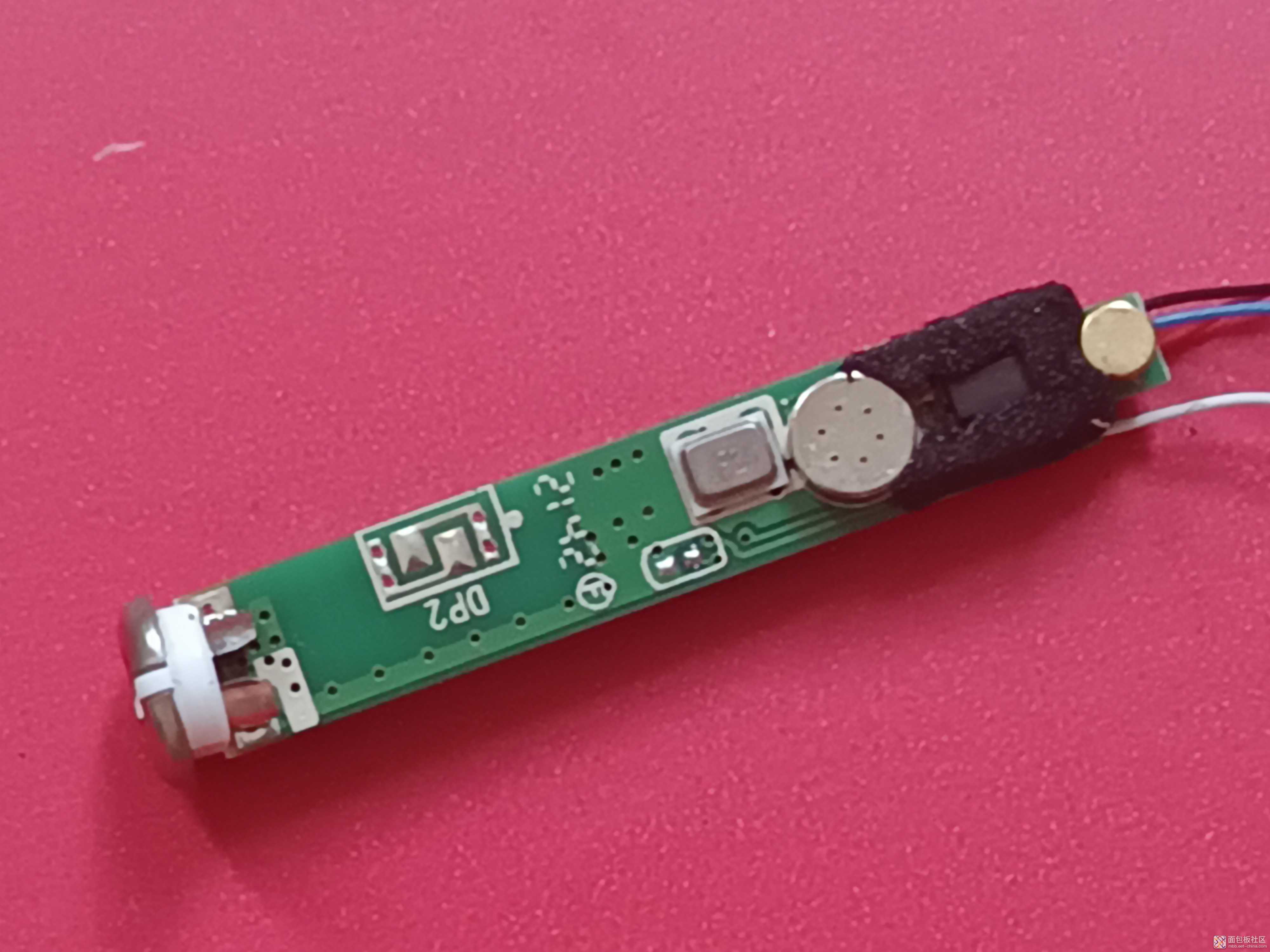

BOT层如下图。

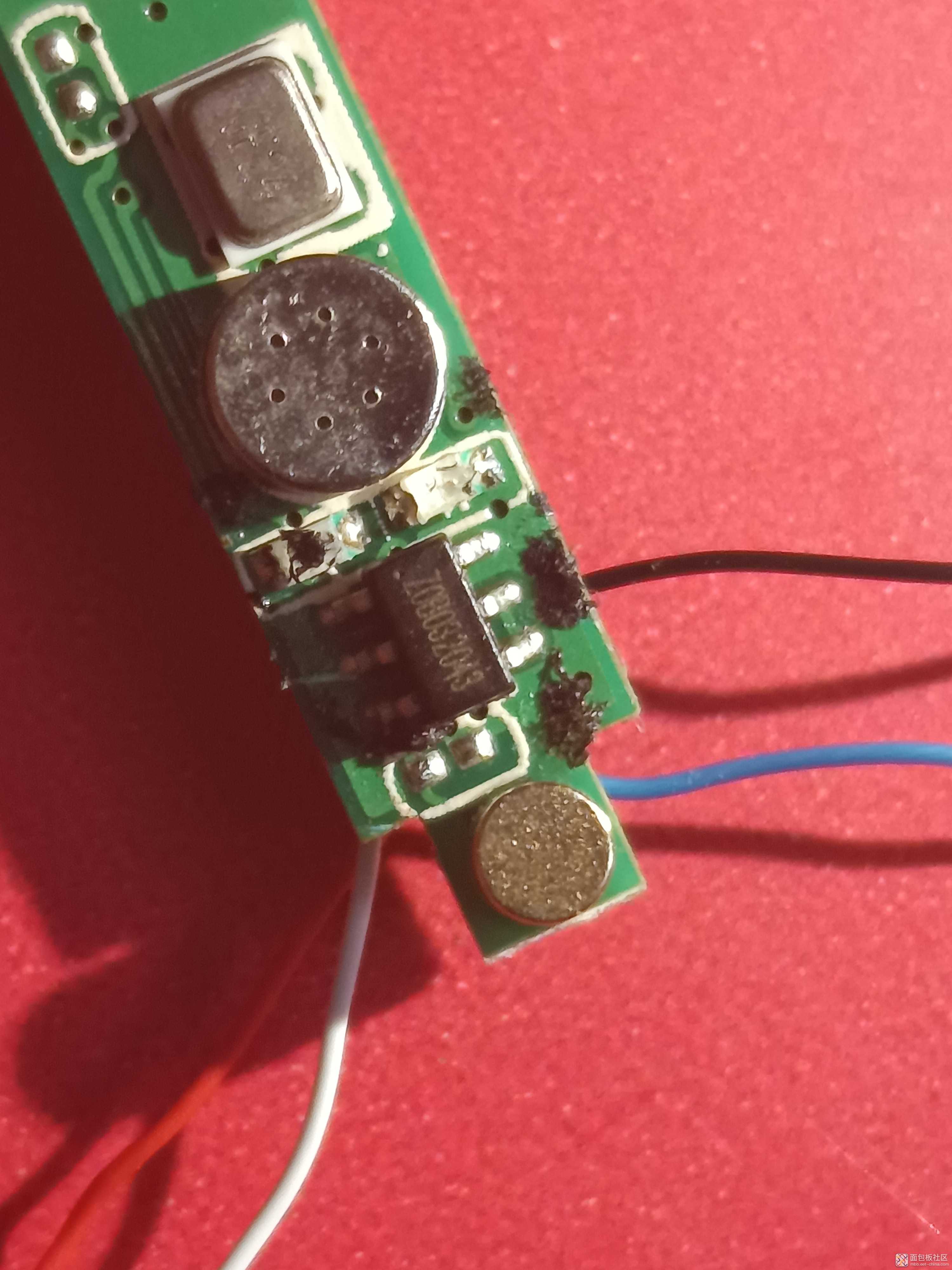

从上到下依次是蓝牙芯片的晶振,4013贴片咪头,两颗贴片LED,Z08032043(电池管理芯片),支撑用的铜块(有散热的需要),如下图。

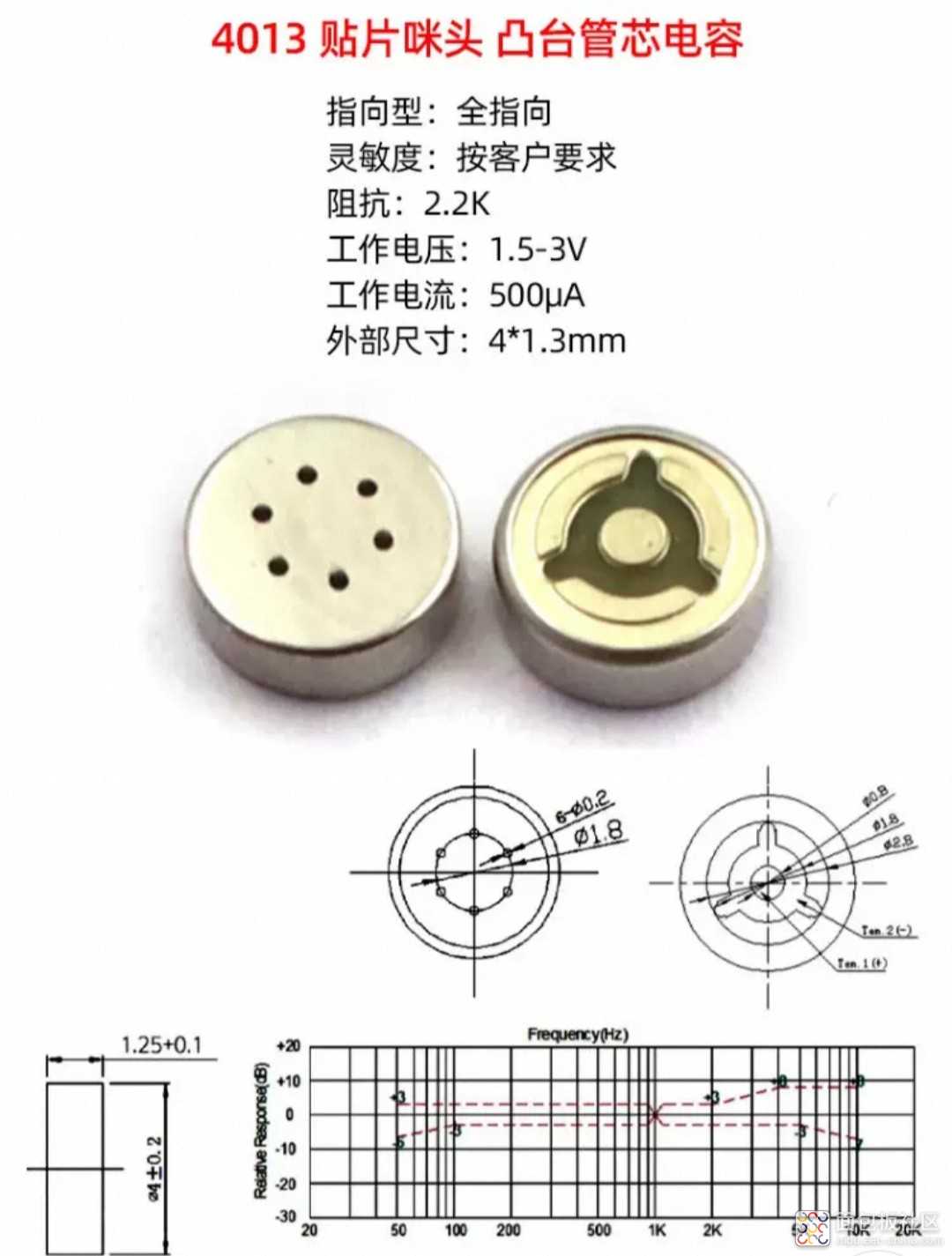

4013贴片咪头,具体参数如下图。

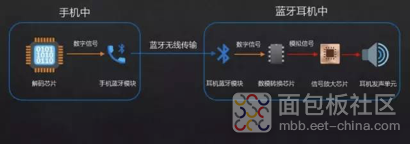

蓝牙耳机的工作原理大致分为四个步骤,如下图。

简单的来说,蓝牙耳机是一种妥协思维的产物,为了摆脱耳机线的束缚而降低了部分音质。不过目前来看,传统耳机大厂做出来的蓝牙耳机音质普遍比较好,当然价格也较贵,可以满足大部分用户对音乐的欣赏要求,而那些小厂出品的低价蓝牙耳机确实也就只能听个响了。

蓝牙耳机是科技与艺术的集合体,展现了把声音从电学到声学的传递过程,左右耳朵各一只,闲置时放进耳机仓里进行充电,用时可以拿出放入耳朵中即可。



作者: liweicheng, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-468701.html

版权声明:本文为博主原创,未经本人允许,禁止转载!
