原创 【拆解】多功能电锅,又长知识了

2025-5-5 18:36 699 0 3 分类: 电源/新能源 文集: 拆解

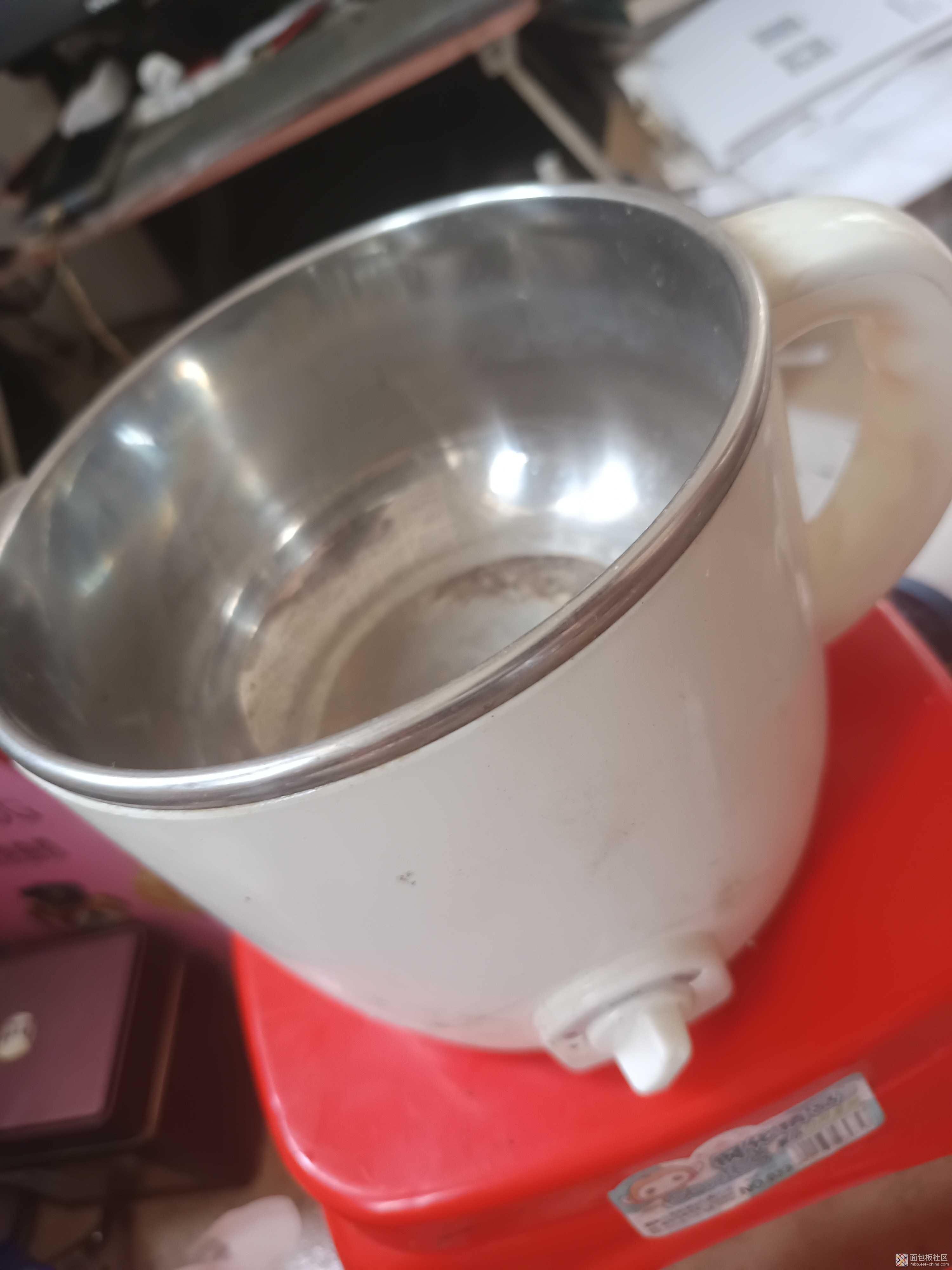

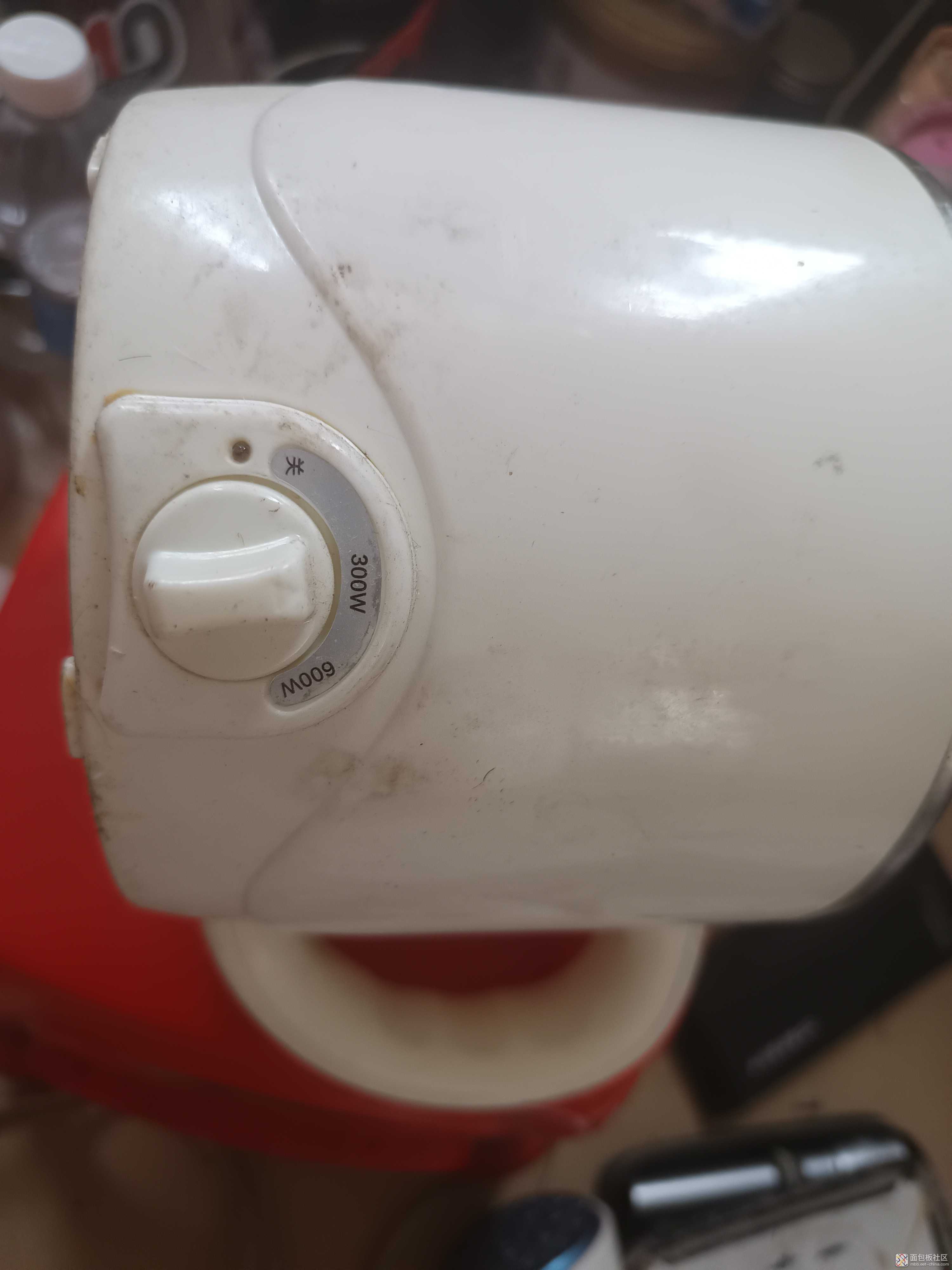

多功能电锅长什么样子,主视图如下图所示。

侧视图如下图所示。

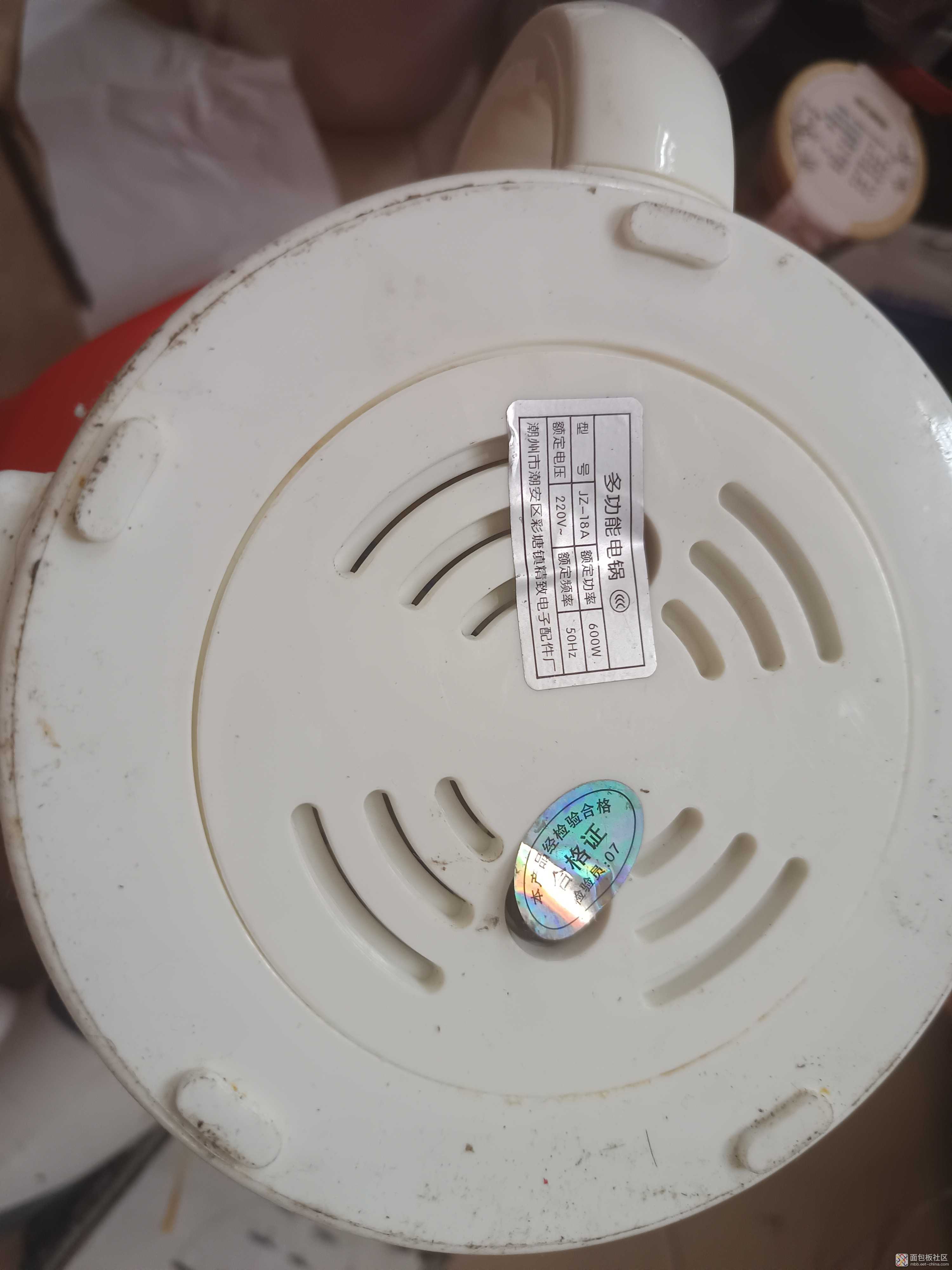

型号JZ-18A,额定功率600W,额定电压220V,产自潮州市潮安区彩塘镇精致电子配件厂,铭牌如下图所示。

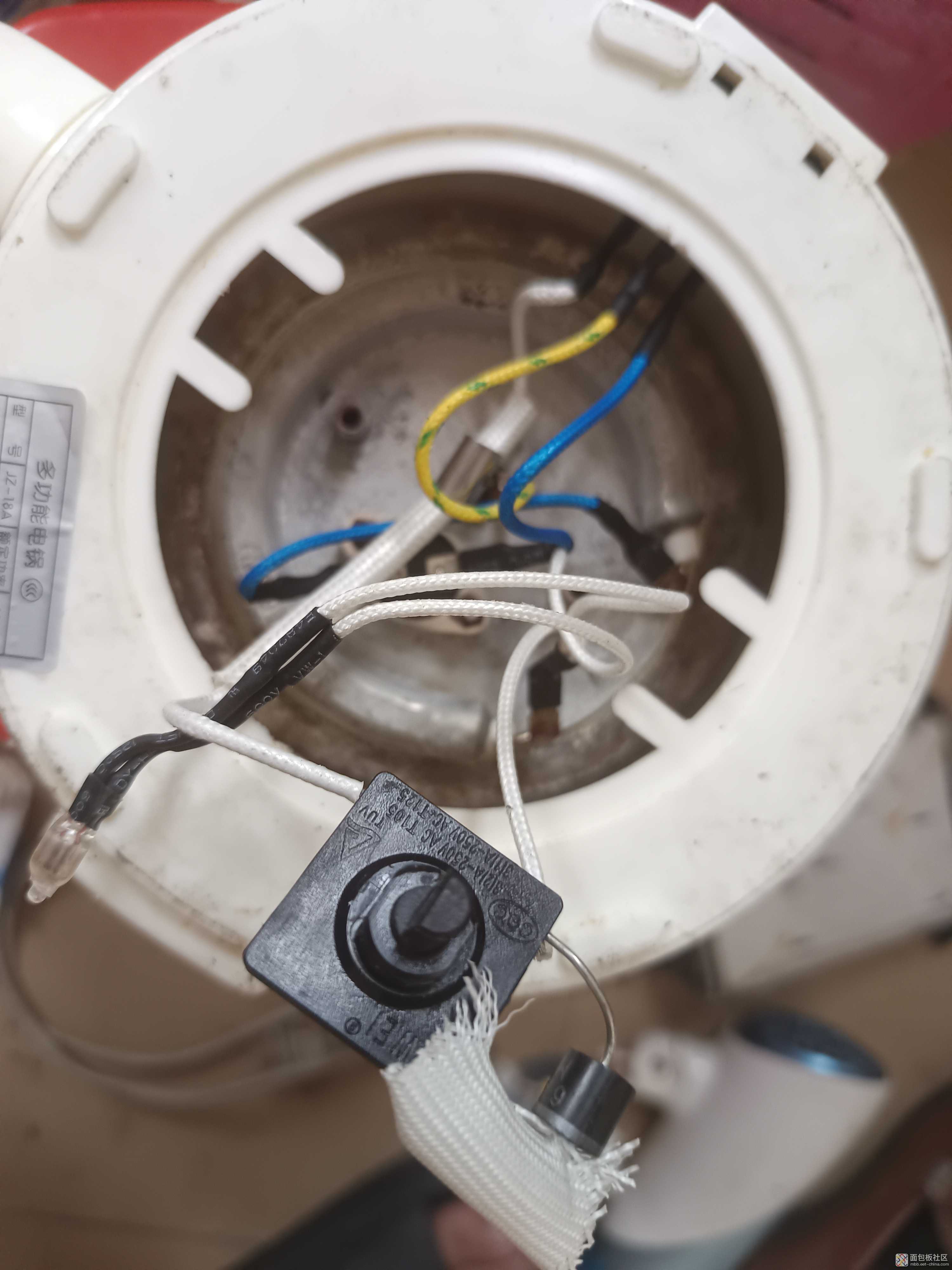

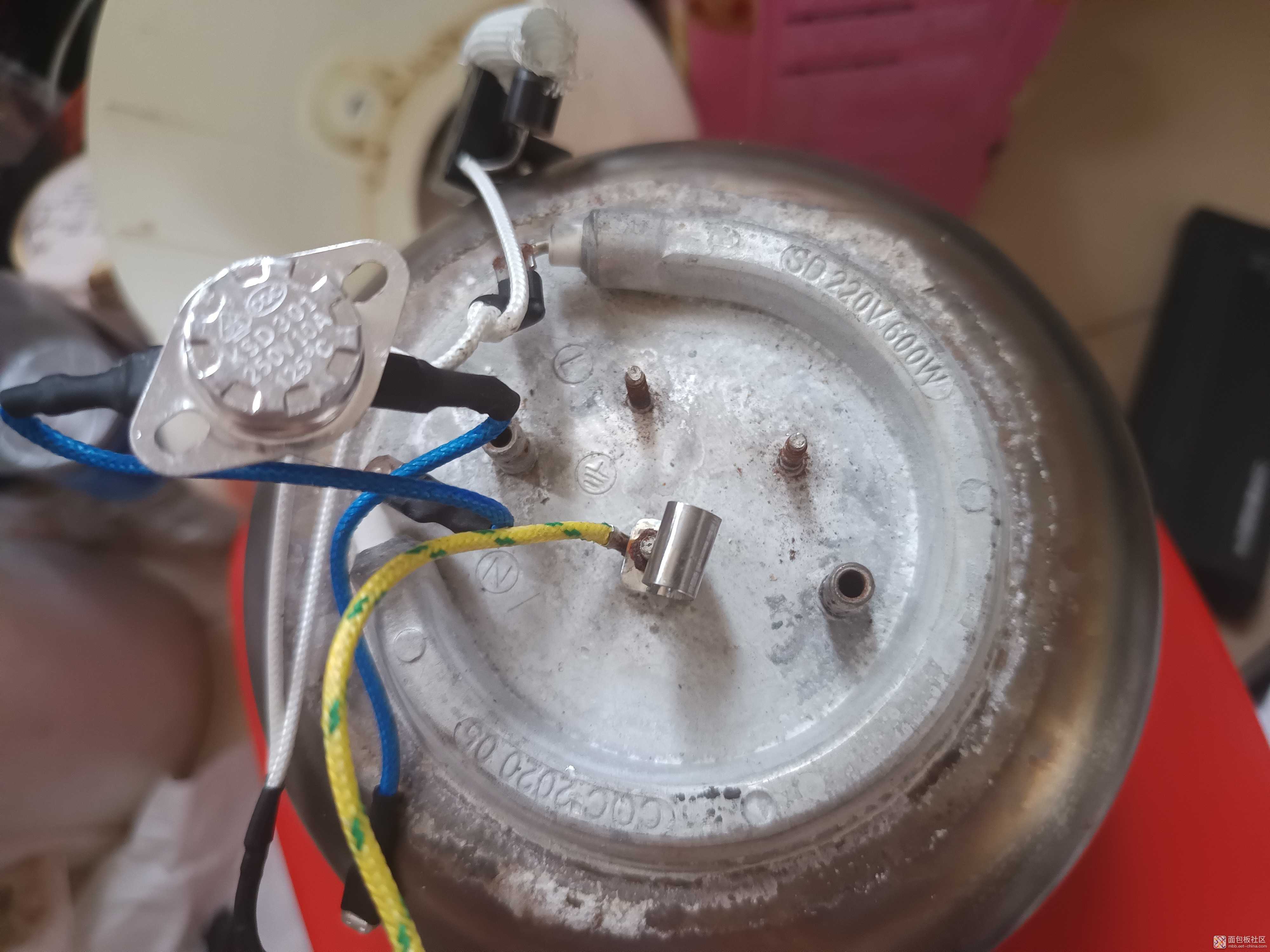

有两颗螺丝固定底盖,找到合适的工具,拆开底盖如下图所示。

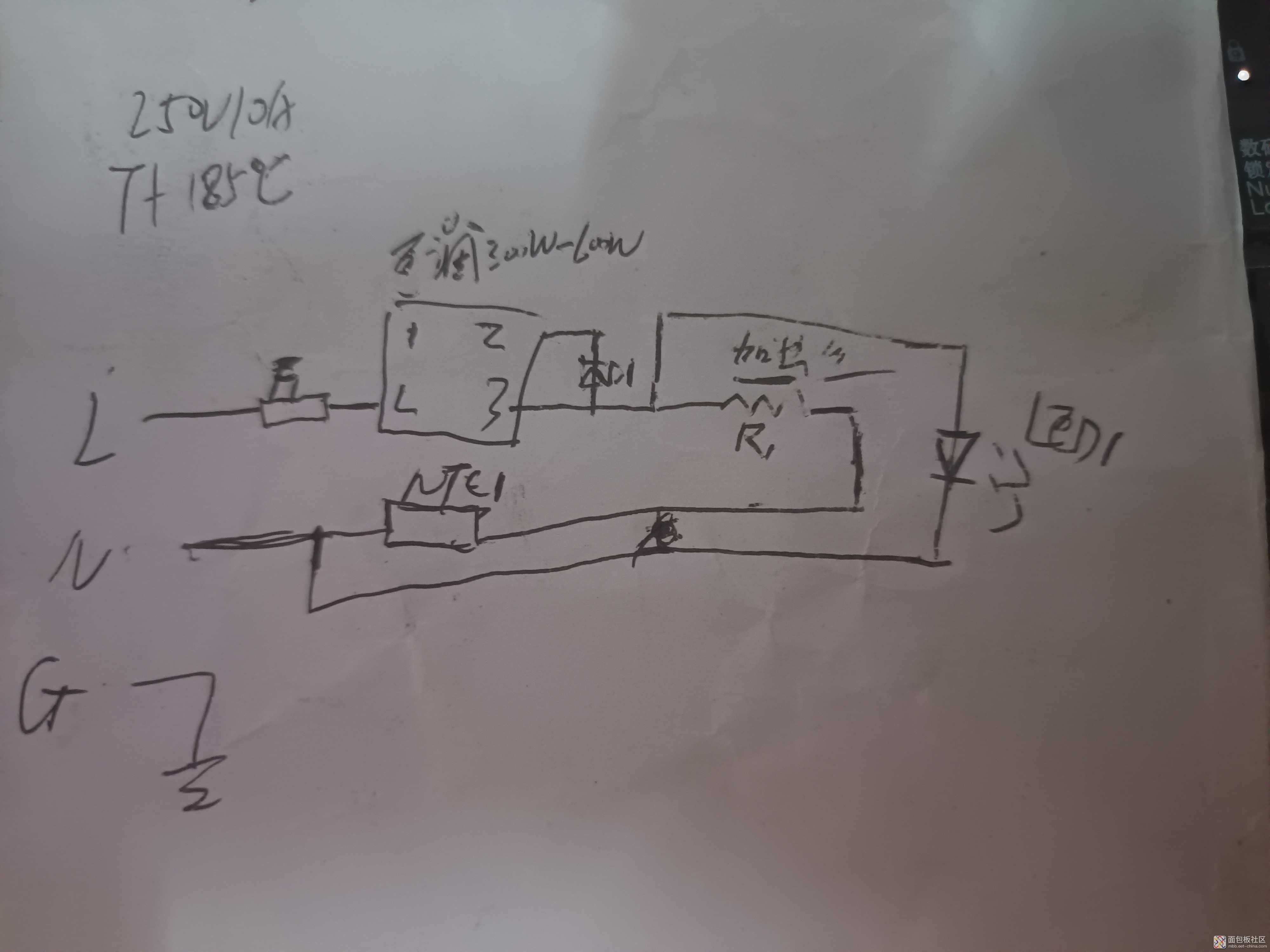

可见和大部分市场的加热锅一样的工作原理,手绘原理图,根据原理图进一步理解和分析。

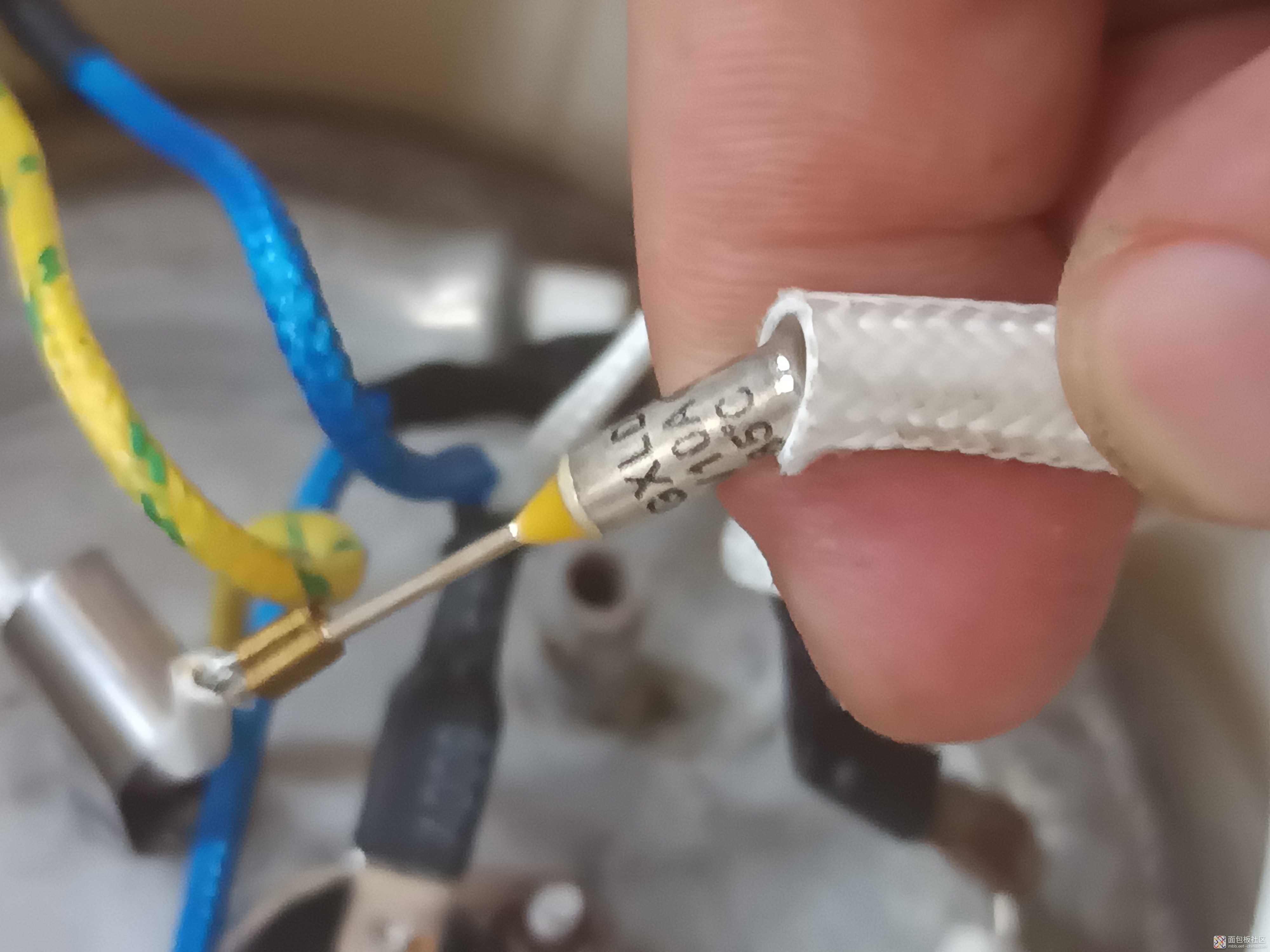

F1为保险,250V/10A,185℃,CPGXLD 250V10A TF185℃ RY 是一款温度保险丝,额定电压是250V,额定电流是10A,动作温度是185℃。

CPGXLD是温度保险丝电器元件,温度保险丝也叫做热熔断体(国标GB9816.1-2013),是温度感应回路切断装置,在电饭煲里起到温度感应和回路切断的作用。这种保险丝主要用于对环境温度变化敏感的电子设备中,当温度达到设定的动作温度时,它会迅速并准确地切断电流,以保护电路不受过热损害。

可调旋钮,可以控制输出功率从0-300W-600W,具体如何工作的,需要查一查相关器件的规格书。

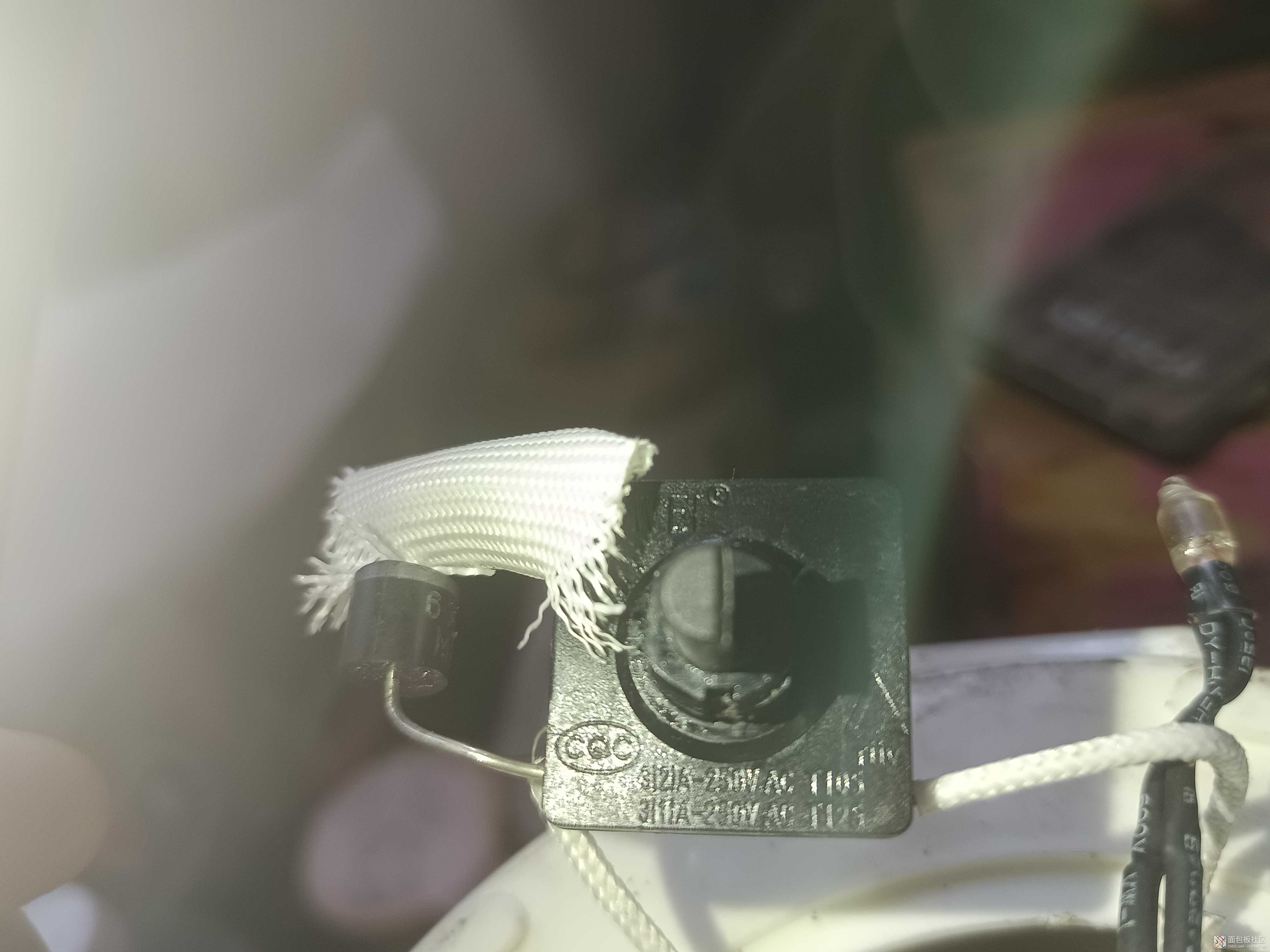

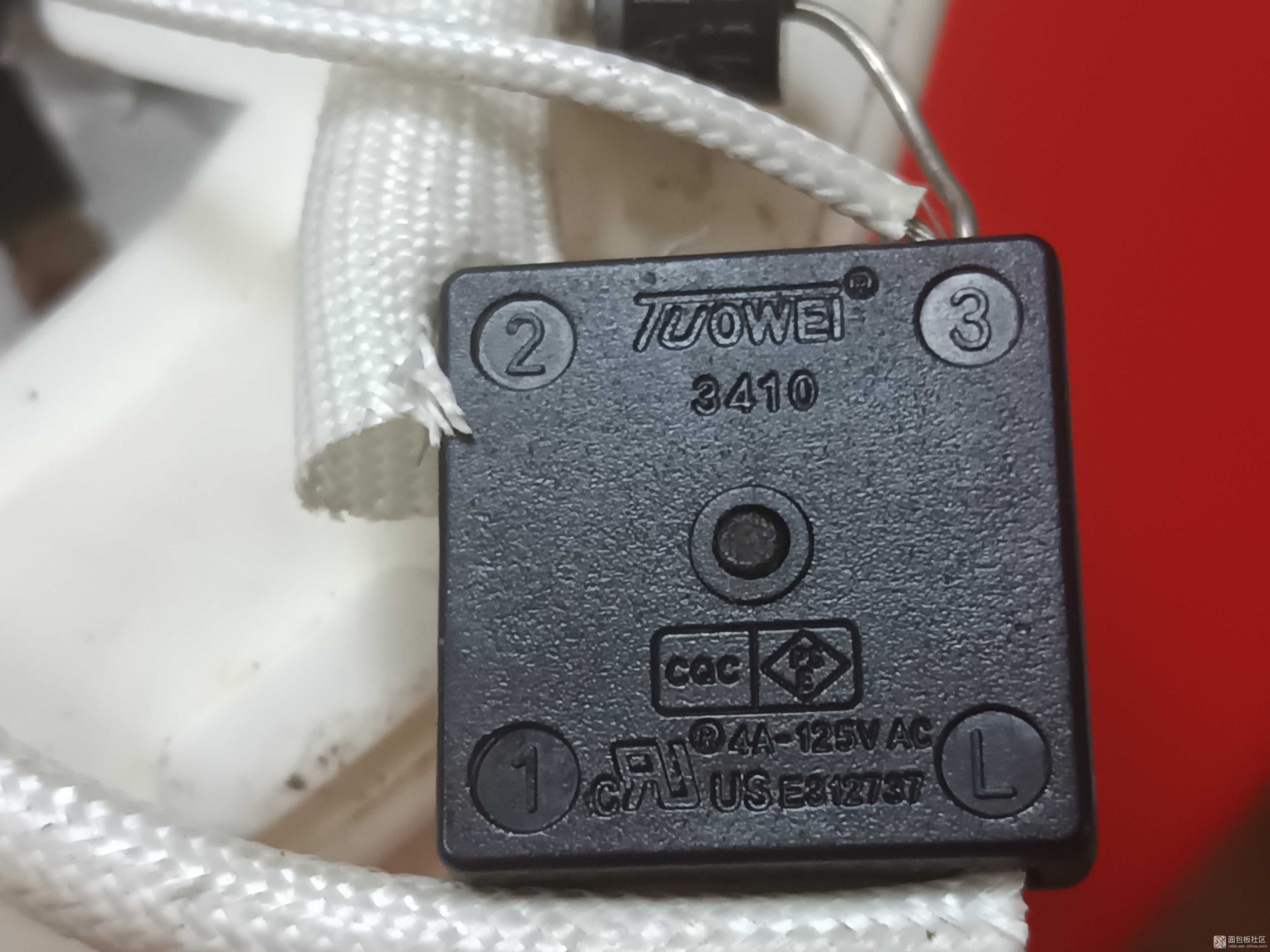

该元件是调温档位开关,2档(关-I-II),某宝的客服说:L接火线(就是从插头那边过来的线)1插的是带电阻的线,2接的是没有电阻的线,(如果1是空的,就接2和3)如果分不清可以多试试,不会烧坏的。

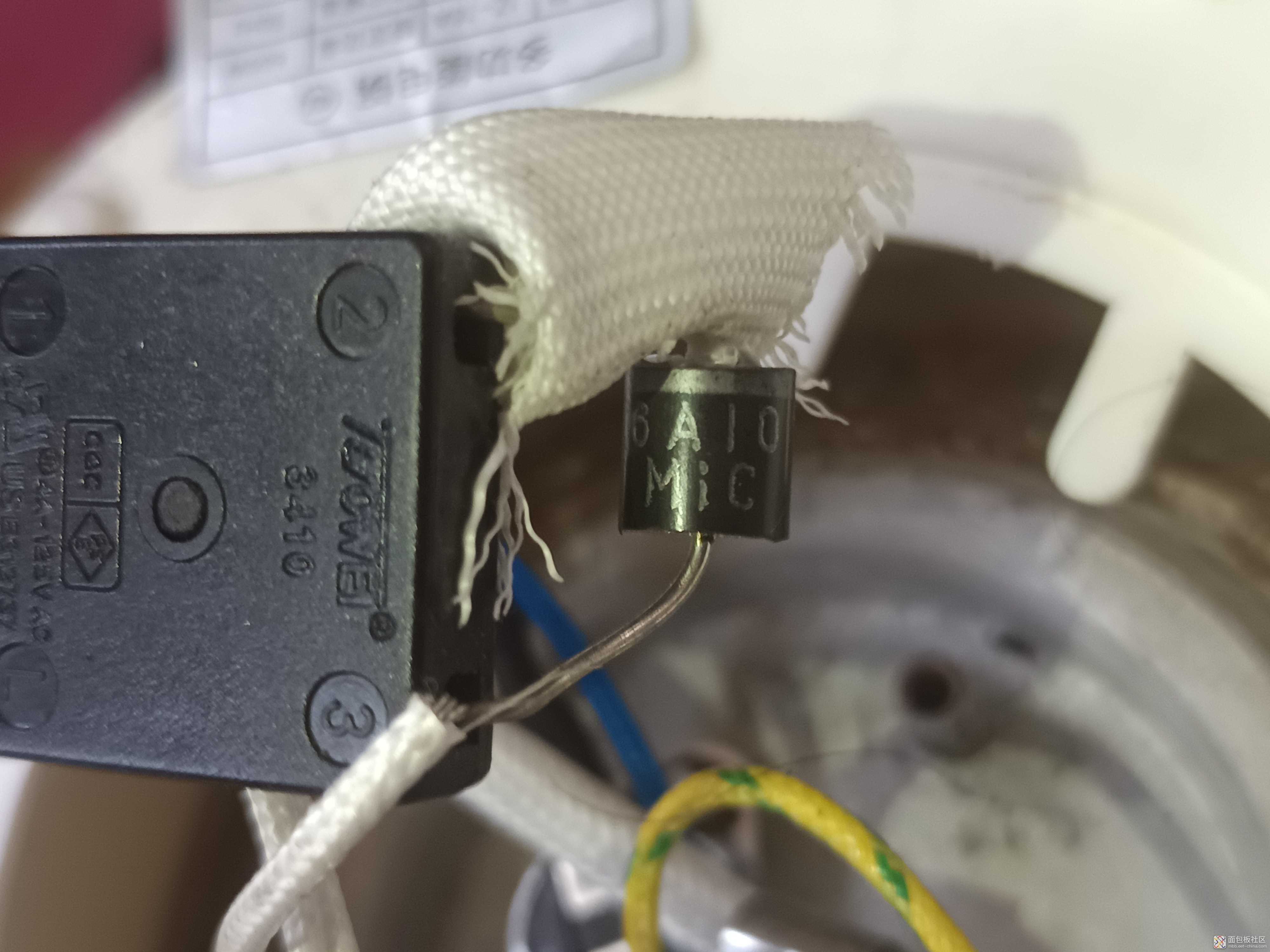

2和3之间为何还有D1,客服说分大小火,没有理解到位,MiC 6A10具体在该位置起到什么作用,有识别的高人,可以做具体解答了。

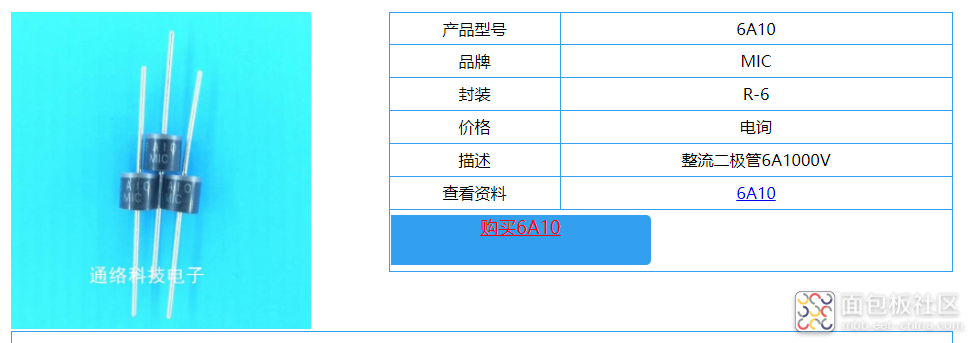

6A10 MIC 整流二极管6A1000V

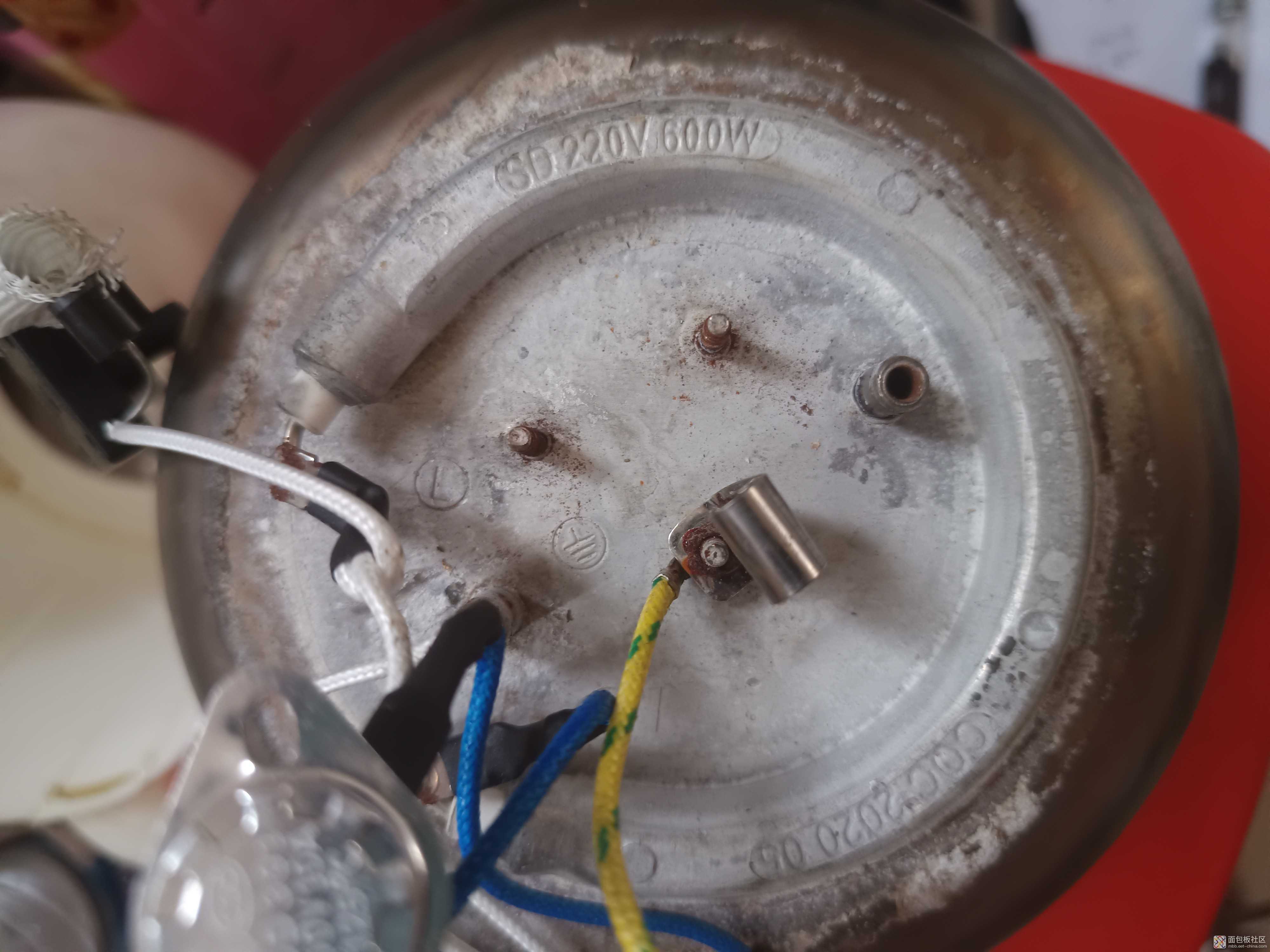

R1是交流加热丝,220V600W

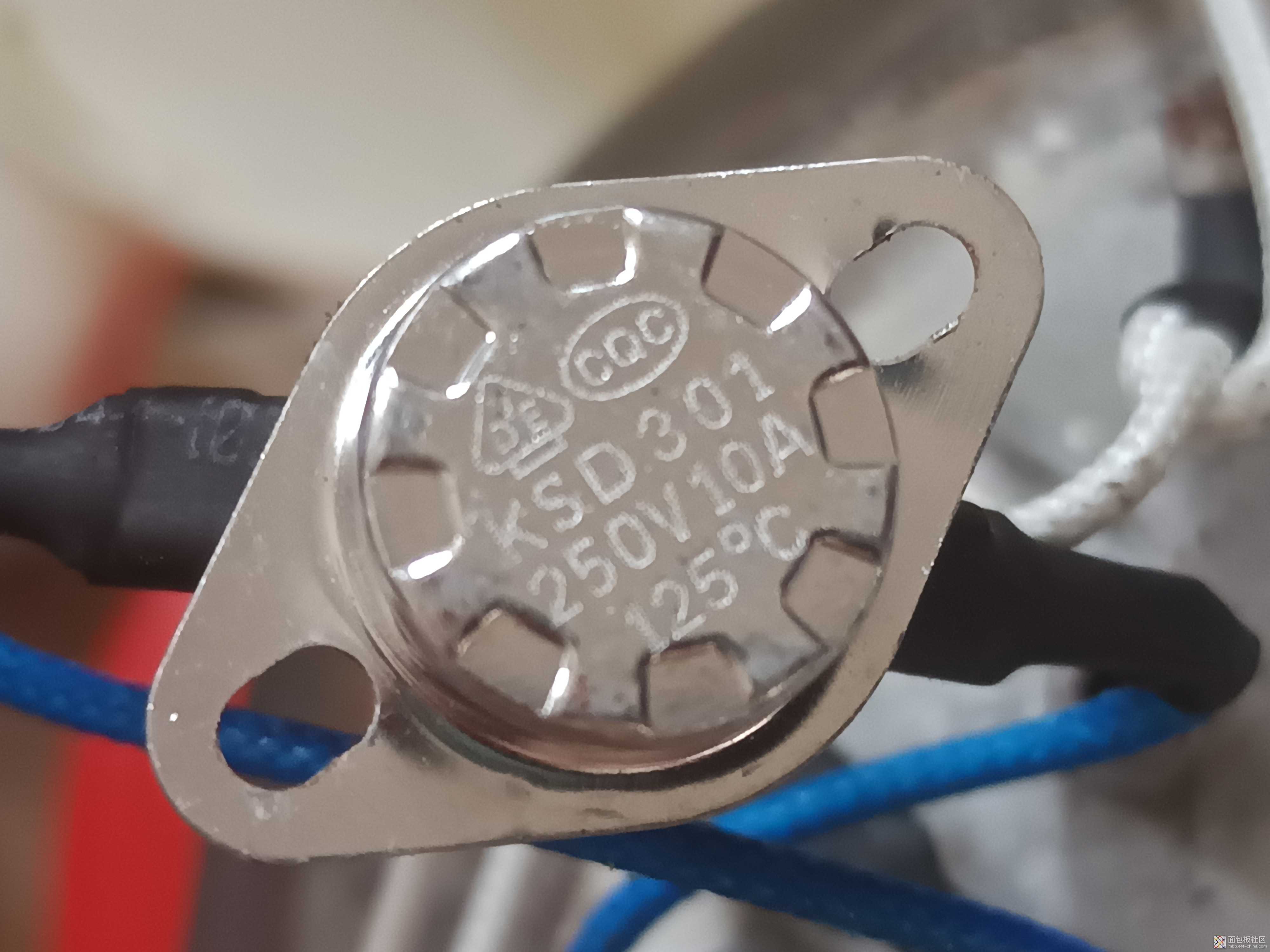

NTC1是KSD301 250V10A 125℃,温控开关。

KSD301系列产品是一种用双金属片作为感温组件的温控开关,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。

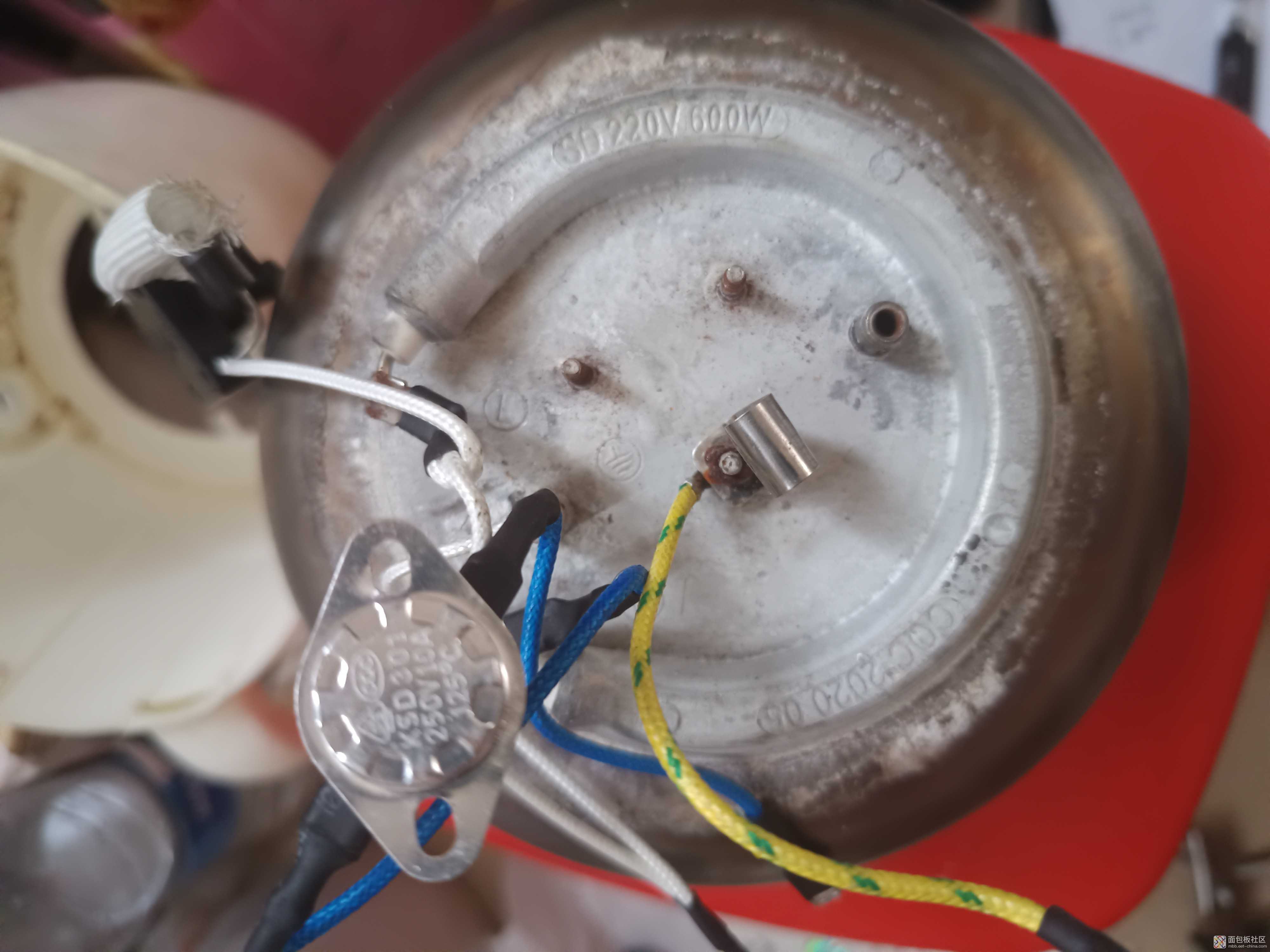

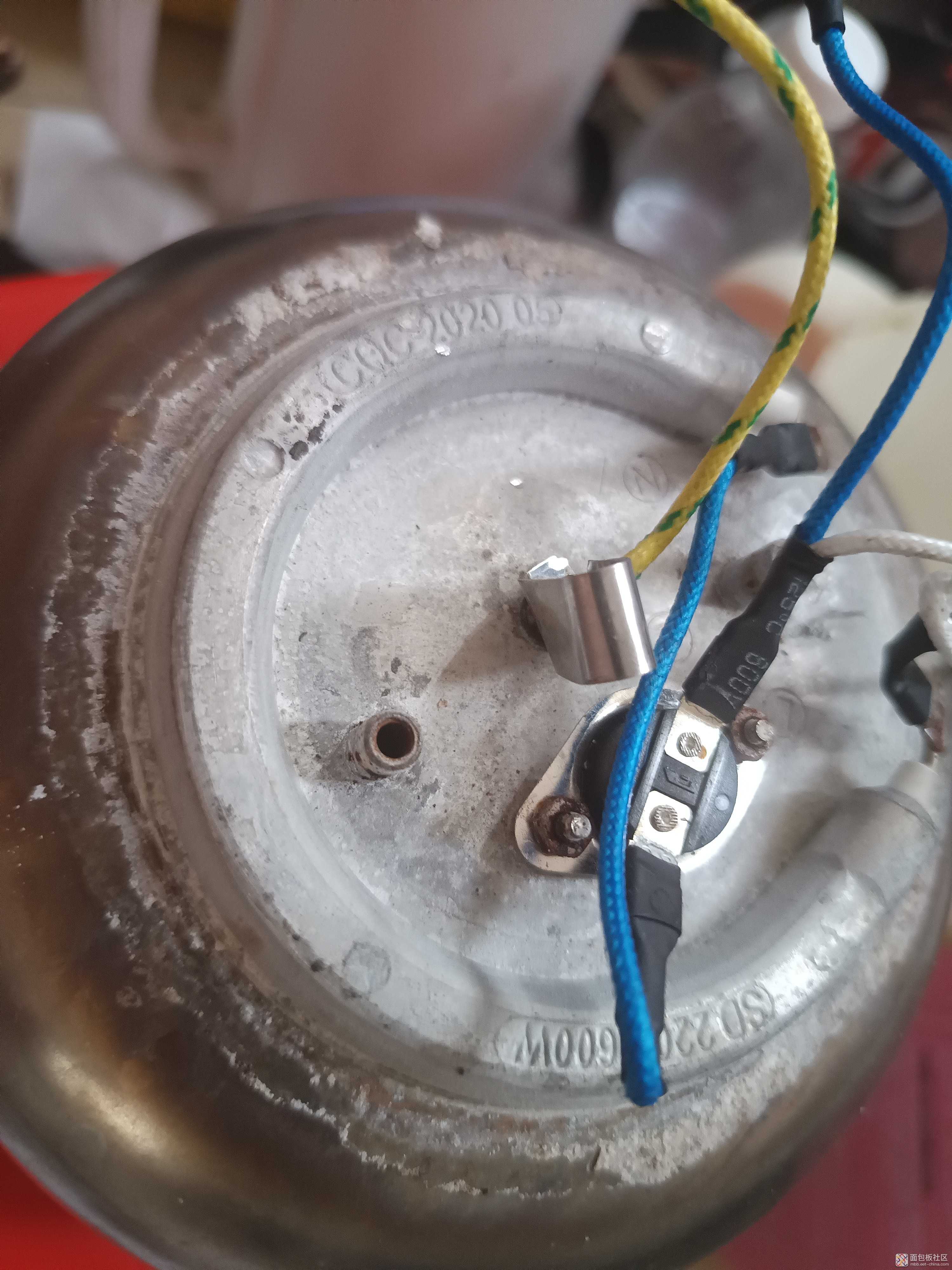

KSD301温控开关是用螺丝固定锁紧在锅底底部的。

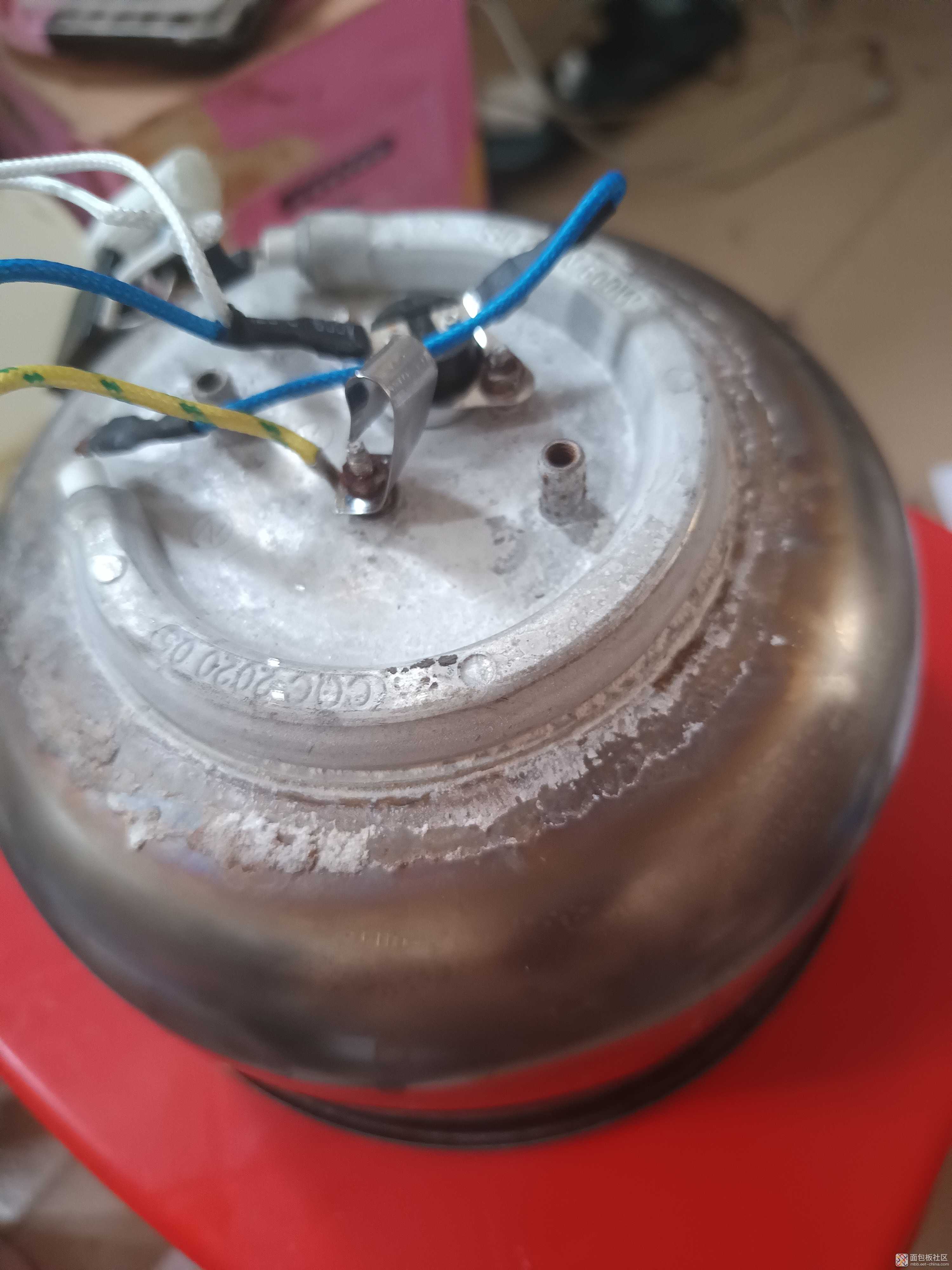

下面的立式弹片接着输入的地(G),立起来是用来支撑L线的F1的温度保险的,保险需要套着铁氟龙套管进行绝缘的。

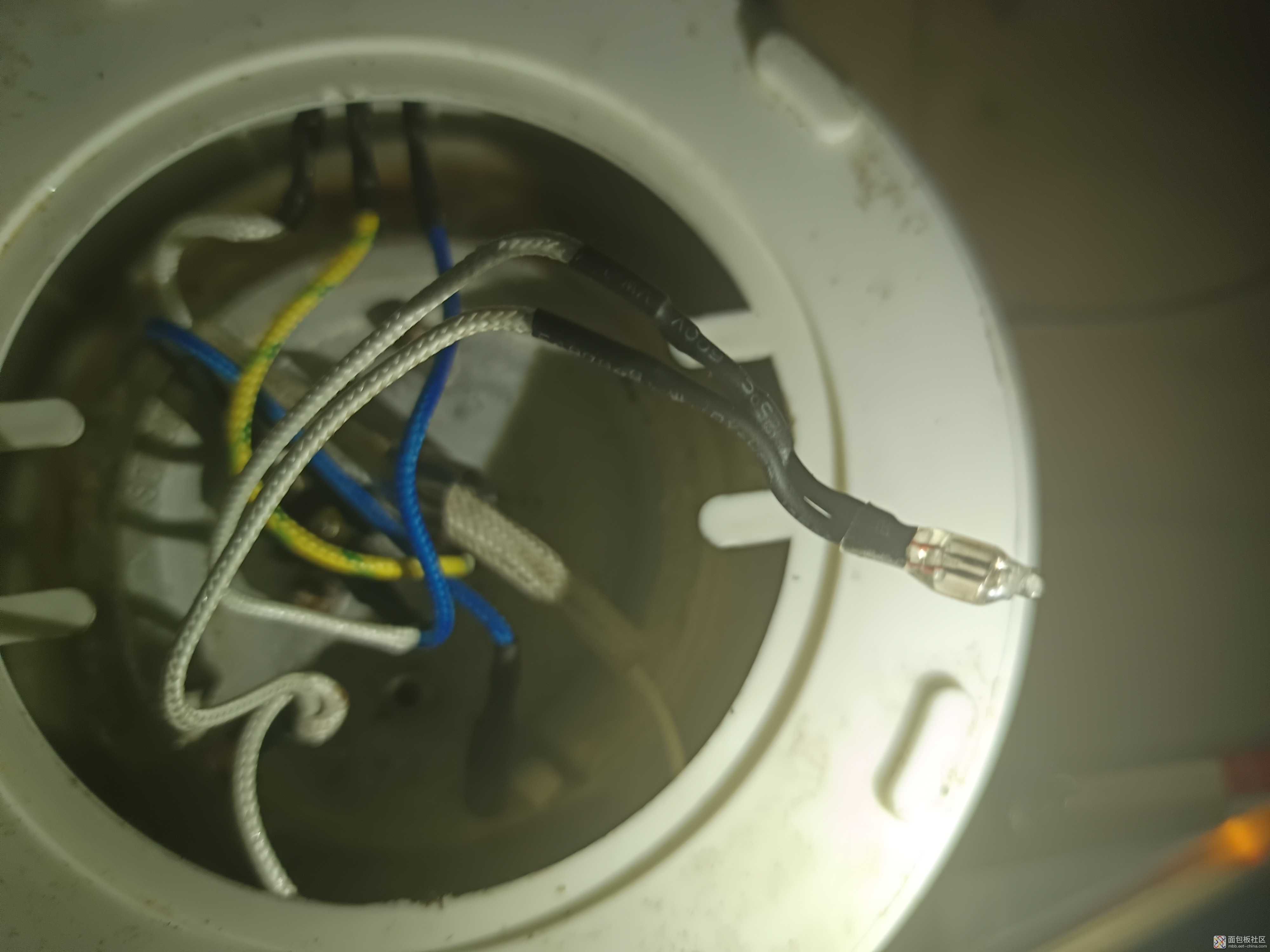

LED1就是指示灯了,显示工作状态的,告诉使用者有没有工作电流经过。

作者: liweicheng, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-468701.html

版权声明:本文为博主原创,未经本人允许,禁止转载!

PARTNER CONTENT

文章评论6条评论)

登录后参与讨论

liweicheng 2025-5-8 11:40

eeNick: 不错,点赞
谢谢

liweicheng 2025-5-8 11:40

开发工匠: 分析细,大师之作,学习了
谢谢

liweicheng 2025-5-8 11:40

bruce小肥羊: 2和3之间为何还有D1,客服说分大小火,没有理解到位,MiC 6A10具体在该位置起到什么作用,有识别的高人,可以做具体解答了。----半波整流,初中学习无线电中电烙 ...
学习了

bruce小肥羊 2025-5-7 13:00

2和3之间为何还有D1,客服说分大小火,没有理解到位,MiC 6A10具体在该位置起到什么作用,有识别的高人,可以做具体解答了。----半波整流,初中学习无线电中电烙铁的就有这个简单的处理。

开发工匠 2025-5-7 10:34

分析细,大师之作,学习了

eeNick 2025-5-6 14:17

不错,点赞
