原创 MCS51的LED1602液晶显示控制电路及程序

图1所示是80C51单片机与LED1602的接口电路。其中，74HC573作为地址锁存器。LED1602的D0~D7为8位双向数据线；RS为寄存器选择，高电平选择数据寄存器，低电平选择指令寄存器；R/<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />为读写信号线，高电平进行读操作，低电平进行写操作；E端为使能端，当E端由高电平跳变成低电平时，液晶执行命令；通过分析可知，图中LED液晶显示写入指令的地址为7FFCH，写入数据的地址为7FFDH，读出指令的地址为7FFEH。

VDD接5V正电源；VSS为电源地，接GND；VL为液晶显示器对比度调整端，使用时可以通过10K的电位器调整对比度；BLA为背光电源正级；BLK为背光电源负级，本实验中不使用背光，所以BLA和BLK悬空。

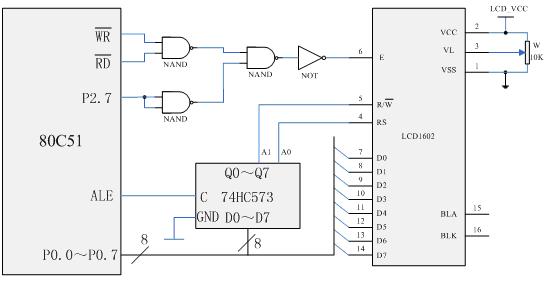

图1、LCD1602与80C51的接口电路

1602液晶模块内部的控制器共有11条控制指令，如表1所示。它的读写操作、屏幕和光标的操作都是通过指令编程实现的。

表1、1602液晶模块内部的控制命令

下面简单介绍一下本实验中用到的几个指令的功能：

指令1：清显示，光标复位到地址00H的位置。

指令3：光标和显示模式设置。I/D：光标移动方向，高电平右移，低电平左移；S：屏幕上所有文字是否左移或右移，高电平表示有效，低电平表示无效。

指令4：显示开关控制。D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示；C：控制光标的开与关，高电平表示有光标，低电平表示无光标；B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。

指令6：功能设置命令。DL：高电平时为4位总线，低电平为8位总线；N：低电平时为单行显示，高电平时双行显示；F：低电平时显示5*7的点阵字符，高电平时显示5*10的点阵字符。

指令9：读忙信号和光标地址。BF：忙标志，高电平表示忙，此时模块不能接受命令或数据，低电平表示不忙。

以下分别编写一段汇编程序和C程序实现LED液晶显示器在第一行依次显示1到9的数字。

1、汇编程序

                     ORG             0000H

                     AJMP          START

                     ORG            0033H

START:         MOV            SP,#60H

                     MOV         R6,#31H

MAIN:          ACALL        DELAY         ;判断液晶忙状态？

                     MOV            R2,#01H       ;写指令01H，清屏

                     ACALL        WRCOM

MOV      R2,#38H       ;写指令38H，设定LCD为16*2显示，5*7点阵，8位数据接口

                     ACALL        WRCOM

                     MOV            R2,#0FH       ;写指令0FH，显示ON，光标ON，闪烁ON

                     ACALL        WRCOM

                     MOV            R2,#06H       ;写指令06，文字不动，光标自动右移

                     ACALL        WRCOM

                     MOV            R2,#80H       ;第一行第一个字符地址

                     ACALL        WRCOM

WRDATA:    ACALL      RDBUSY

                     MOV       DPTR, #7ffdH

                     MOV       A, R6

                     MOVX    @DPTR, A

                     INC             R6

                     CJNE            R6,#3AH,WRDATA

                     AJMP           $

WRCOM:     ACALL      RDBUSY                    ;写入控制命令的子程序

                     MOV       A, R2

                     MOV       DPTR, #7ffcH

                     MOVX    @DPTR, A

                     RET

RDBUSY:     MOV       DPTR, #7ffeH

                     MOVX    A, @DPTR

                     JB           ACC.7,DELAY          ;如果为高电平表示忙就循环等待

                     RET

                     END

2、C51程序

#include<reg51.h>

#include<absacc.h>

#define uchar unsigned char

#define uint unsigned int

#define WRCOM XBYTE[0x7ffc]          /*写指令*/

#define WRDATA XBYTE[0x7ffd]   /*写数据*/

#define RDCOM XBYTE[0x7ffe]           /*读指令*/

sbit BF="ACC"^7;

uchar code s[] = {"123456789"};

void RD_busy(void)                         /*读忙标志子程序*/

{

       do

       {

              ACC=RDCOM;             /*查询BF标志*/

       }while(BF==1);

}

void WR_COM(uchar com)             /*写控制字子程序*/

{

       RD_busy();

       WRCOM=com;

}

void WR_DATA(uchar dat)              /*写数据子程序*/

{

       RD_busy();

       WRDATA=dat;

}

void lcd_init(void)                      /*初始化程序*/

{

       WR_COM(0x01);                    /*清显示*/

       WR_COM(0x38);                    /*置功能；2行，5*7字符*/

       WR_COM(0x<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />0F);                    /*显示打开，显示光标，光标闪烁*/

       WR_COM(0x06);                    /*置输入模式：地址增量，显示屏不移动*/

}

void main(void)

{

       uchar i="0";

       lcd_init();

       WR_COM(0x80);

       while(s!=0x00)                /*输出字符串*/
