原创 湿度测量电路及程序

2008-10-23 16:59 10879 8 33 分类: MCU/ 嵌入式

温度检测采用HS1101型温度传感器,HS1101HUMIREL公司生产的变容式相对湿度传感器,采用独特的工艺设计。


  HS1101测量湿度采用将HS1101置于555振荡电路中,将电容值的变化砖换成电压频率信号,可以直接被微处理器采集。


设计的电路如图1所示。


点击开大图


<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />


1 湿度测量电路


555芯片外接电阻R57R58HS1101,构成对HS1101的充电回路。7端通过芯片内部的晶体管对地短路实现对HS1101的放电回路,并将引脚26端相连引入到片内比较器,构成一个多谐波振荡器,其中,R57相对于R58必须非常的小,但决不能低于一个最小值。R51是防止短路的保护电阻。





HS1101作为一个变化的电容器,连接26引脚。引脚作为R57的短路引脚。HS1101的等效电容通过R57R58充电达到上限电压(近似于0.67 VCC,时间记为T1),这时555的引脚3由高电平变为低电平,然后通过R58开始放电,由于R577引脚内部短路接地,所以只放电到触发界线(近似于0.33 VCC,时间记为T2),这时555芯片的引脚3变为高电平。通过不同的两个电阻R19R20进行传感器的不停充放电,产生方波输出。


充电、放电时间分别为




输出波形的频率和占空比的计算公式如下:


点击开大图

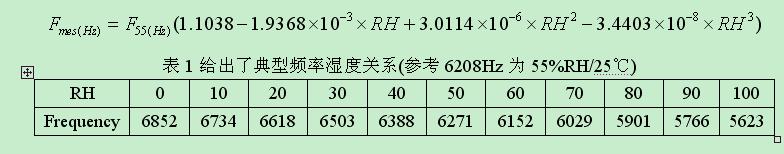

由此可以看出,空气相对湿度与555芯片输出频率存在一定线性关系。表2给出了典型频率湿度关系(参考点:<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />25,相对湿度:55%,输出频率:6.208kHz)。可以通过微处理器采集555芯片的频率,然后查表即可得出相对湿度值。为了更好提高测量精度,将采用下位机负责采集频率,将频率值送入上位机进行分段处理。




点击看大图


555OUT接到51单片机的T1脚上,部分程序如下:


#include "reg51.h"





#define uchar unsigned char


#define uint  unsigned int





uchar  tem0 , tem1;


uchar  temp0 , temp1;


uint   f=0;                                                  //初值


/****************************************************************************


* 名称: timer0()


* 功能: 定时器1,每50000us中断一次。


* 入口参数:


****************************************************************************/


void timer0() interrupt 1


{





       EA =0;


       TR0=0;


    TR1=0;





       TL0=0xFF;                   //重装值   定时50000us  OX4BFFH


       TH0=0x4B;





       tem0 = TL1;   //读数


       tem1 = TH1;


       TL1=0x00;            //定时器1清零


      TH1=0x00;


       f=1;               //作标注位





       TR0=1;


       TR1=1;


       EA=1;


}





/****************************************************************************


* 名称: timer1()


* 功能: 计数器,用于计数将555输出的频率,以计数相对湿度。


* 入口参数:


****************************************************************************/


void timer1() interrupt 3    //T1中断,表示计数的频率溢出,超出了可测量的频率范围,显然在这里不可能。所以重新启动。


{


       EA =0;


       TR0=0;


    TR1=0;





       TL0=0x00;                   //重装值   定时50000us


       TH0=0x4C;


    TL1=0x00;                   //定时器1清零


      TH1=0x00;





      TR0=1;


    TR1=1;


       EA=1;


}





void Init_timer()


{





       TMOD=0x51;               //0101 0001 定时器0在模式1下工作16位定时器,定时方式  定时器1在模式1下工作16位计数器,T1负跳变加1


       TL0=0x00;                   //定时器0初值 定时50000us


       TH0=0x4C;


       TL1=0x00;                   //定时器1清零


       TH1=0x00;


       ET0=1;                        //使能定时器0中断


       ET1=1;                        //使能定时器1中断


       EA=1;                          //使能总中断


       TR0=1;                        //开始计时


       TR1=1;


}





void tran()


{


       f = tem1;


       f = ( f<<8 ) | tem0;


    f = f * 20;                    //这里f的值是最终读到的频率,不同频率对于不同相对湿度。



    if(( 5623 <= f) && ( f<= 6852) )         //相对湿度在有效范围内(0%--100%


    {


              if(( 6734 < f) && ( f <= 6852) )


                 { temp0 = 0;  temp1 =(6852 - f)*10/118; }


              if( (6618 < f) && ( f <= 6734) )


                     { temp0 = 1; temp1 =(6734 - f)*10/116;  }


              if( (6503 < f) && ( f <= 6618 ) )


                     { temp0 = 2; temp1 =(6618 - f)*10/115;  }


              if( (6388 < f) && ( f <= 6503 ) )


                     { temp0 = 3; temp1 =(6503 - f)*10/115;  }


              if( (6271 < f) && ( f <= 6388 ) )


                     { temp0 = 4; temp1 =(6388 - f)*10/117;  }


              if( (6152 < f) && ( f <= 6271 ) )


                     { temp0 = 5; temp1 =(6271 - f)*10/119;  }


           if( (6029 < f) && ( f <= 6152 ) )


                     { temp0 = 6; temp1 =(6152 - f)*10/123;  }


           if( (5901 < f) && ( f <= 6029 ) )


                     { temp0 = 7;temp1 =(6029 - f)*10/128;   }


           if( (5766 < f) && ( f <= 5901 ))


                     { temp0 = 8; temp1 =(5901 - f)*10/135;  }


           if( (5623 < f) && (f <= 5766))


                     { temp0 = 9; temp1 =(5766 - f)*10/143;  }


       }


       else


       {


              temp0 = 0; temp1 = 0;


       }


}





void main()


{


       uchar      i,k;


       uchar      count;


       Init_timer();


       count = 0;


       while(1)


       {


              for (i=0;i<200;i++)


                     for (k=0;k<200;k++);           //延时


              tran();


              temp0 &= 0x0F;


              temp1 &= 0x0F;


              temp0 = temp0 <<4;


              count=temp0 | temp1;


              Ddisp(count);


       }
