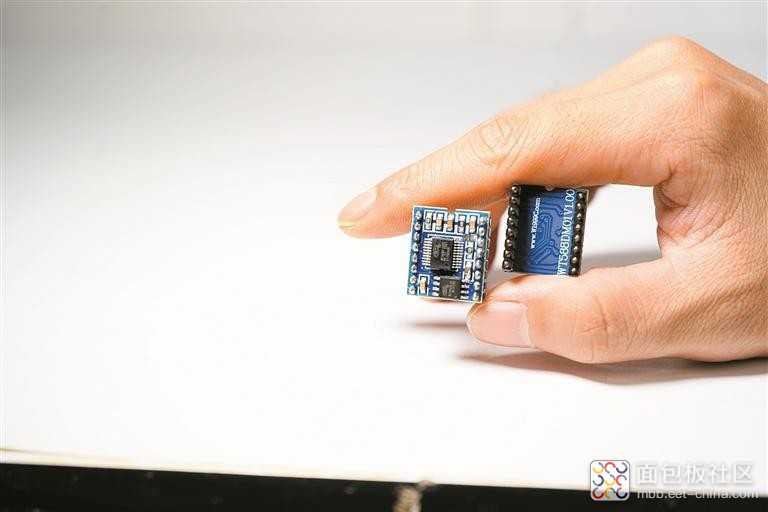

引言 在语音芯片设计中,输出电路的设计直接影响音频质量与系统稳定性。WT588系列语音芯片(如WT588F02B、WT588F02A/04A/08A等),因其高集成度与灵活性被广泛应用于智能设备。然而,不同型号在硬件设计上存在关键差异,尤其是 DAC加功放输出电路 的配置要求。本文将从硬件架构、电路设计要点及选型建议三方面,解析WT588F02B与F02A/04A/08A的核心区别,帮助开发者高效完成产品设计。 一、核心硬件差异对比 WT588F02B与F02A/04A/08A系列芯片均支持PWM直推喇叭和DAC加功放两种音频输出模式,但两者的DAC输出电路设计存在显著差异: PWM直推喇叭模式:硬件完全兼容 所有型号均支持PWM(脉冲宽度调制)直推喇叭输出,无需额外滤波电路。 典型电路:芯片PWM引脚直接连接至8Ω/0.5W喇叭,通过调整PWM占空比实现音量控制。 优势:电路简单、成本低,适用于对音质要求不高的场景(如玩具、简单提示音设备)。 DAC加功放输出模式:滤波需求不同 WT588F02B :DAC输出需外接 二级RC滤波电路 (如10kΩ电阻与104电容组合),滤除高频噪声后再输入功放芯片(如8002类)。 WT588F02A/04A/08A :DAC输出可直接通过电容电阻耦合至功放,无需额外滤波。例如,输出引脚串联1μF电容后接功放输入端。 差异根源 :WT588F02B的DAC模块未内置高频噪声抑制电路,需外部滤波优化信号质量;而F02A/04A/08A系列通过芯片内部优化,简化了外围电路设计。 二、DAC输出电路设计详解 WT588F02B的二级RC滤波设计 电路结构 : DAC输出引脚 → 一级RC滤波 (R1=10kΩ,C1=104) → 二级RC滤波 (R2=10kΩ,C2=104) → 功放输入端。 作用 :两级滤波可有效衰减DAC信号中的高频谐波(如开关噪声),提升信噪比(SNR),避免功放自激或音质失真。 注意事项 :电阻与电容值需根据实际功放特性调整,避免过度衰减导致音频信号幅度不足。 WT588F02A/04A/08A的简化设计 电路结构 : DAC输出引脚 → 耦合电容 (C=1μF) → 功放输入端。 优势 :减少外围元件数量,降低BOM成本与PCB布局复杂度,适用于空间受限的小型设备。 调试建议 :若仍存在噪声干扰,可尝试在耦合电容后并联1~10kΩ电阻到地,作为简易滤波。 三、选型与设计建议 根据应用场景选择芯片型号 优先选WT588F02B : 若设备对音质要求较高(如医疗设备语音导航、高端智能家居),且具备电路设计余量,F02B通过外部滤波可实现更纯净的音频输出。 优先选WT588F02A/04A/08A : 在成本敏感或空间紧凑的场景(如消费电子、小型报警器),简化电路设计可加速量产进程。 设计验证与调试关键点 示波器检测 :在DAC输出端测量信号波形,确认高频噪声是否在允许范围内。 听感测试 :通过实际播放音频,评估是否存在底噪、爆音或失真现象。 兼容性验证 :若需替换芯片型号(如F02B与F02A混用),必须重新评估滤波电路是否匹配。 四、典型应用案例 智能家居中控面板 使用WT588F02A芯片,DAC直连功放,简化电路设计,实现“欢迎回家”、“温度已调节”等语音提示功能。 工业设备状态报警器 采用WT588F02B芯片,通过二级滤波确保在电机干扰环境下仍能清晰播报“电压异常”、“设备过热”等告警信息。 多语言教育玩具 基于WT588F04A芯片,快速迭代语音内容(支持远程更新),并通过简化电路降低生产成本。 五、总结 WT588系列语音芯片的差异化设计,为开发者提供了灵活的选择空间: WT588F02B 凭借外部滤波扩展性,适合高音质需求场景; WT588F02A/04A/08A 则以精简电路见长,适配成本与空间敏感型产品。
