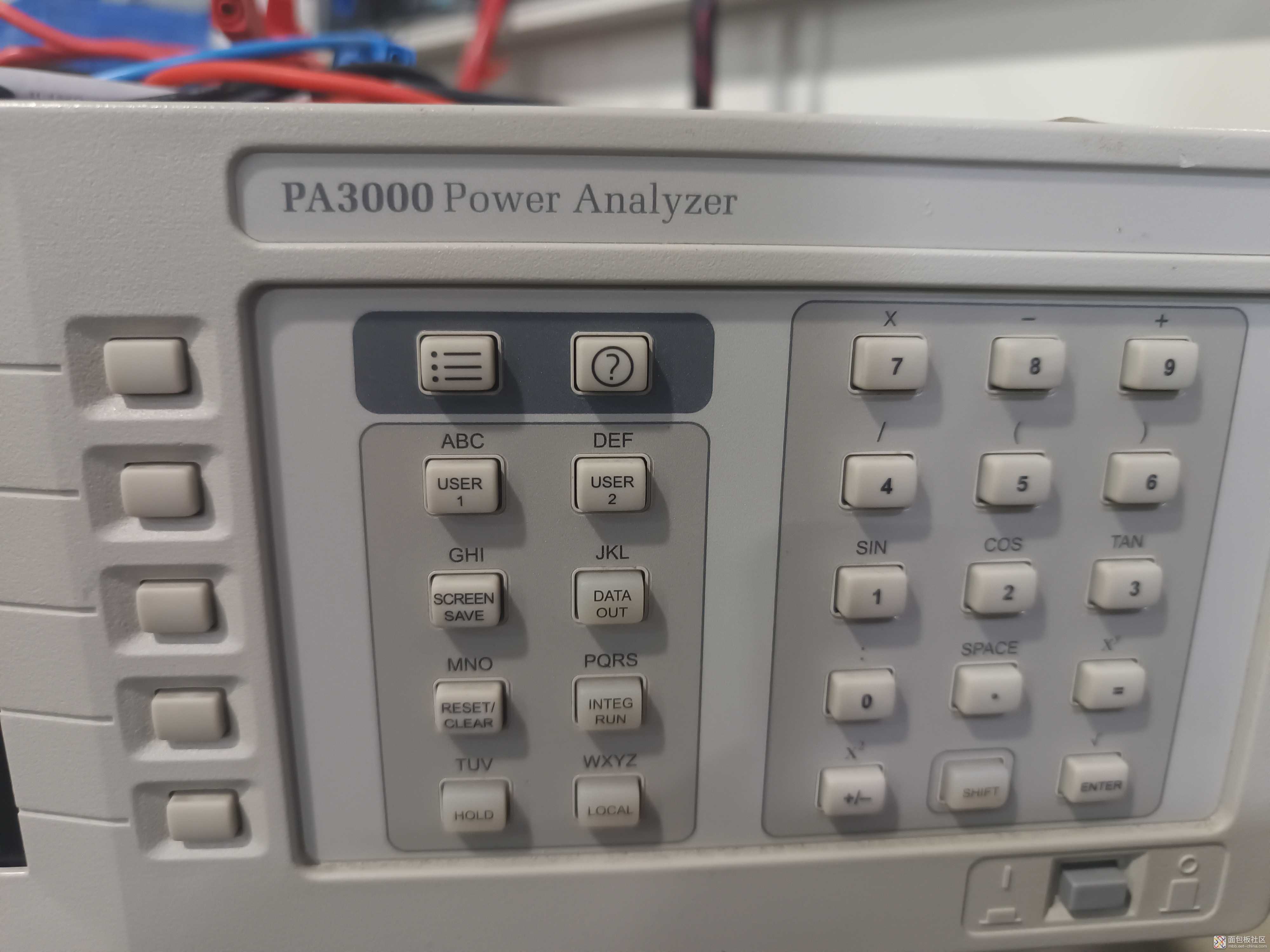

泰克的PA3000 Power Analyzer是长这个样子的，如下图。 开机界面等待几秒，进入这样的界面，如下图。 设置通道的范围，界面的显示参数，采样模式，电流接口的霍尔采样比例等等，按键如下图。 后面是这样的，有电压和电流接入口，详细可以阅读相关的机器使用手册（在官网下载），如下图。 拆开上面的机盖，可以清晰的看到里面的部件，如下图。 并联接入电压口，额定要求600V1A，串联接入电流口，额定要求有1A，30A，还有接入电流霍尔采集器的口，采集更大的电流需要，如下图。 FUSE F1AH 600V是电压接入口的保险丝，黑色部件，如下图。 电流串入口的保险丝，如下图。 采用磁环隔离，一般是隔离驱动或是共模滤波，如下图。 主板，有DSP，XILINX等主控芯片，同时每个电压电流接入口有DSP芯片，如下图。 DSP是知名半导体厂商德州仪器制造的，如下图。 DSP TMS320 VC5509APGE ,16位数字信号处理器，如下图。 可以查看IC具体相关的数据手册，了解其引脚的相关功能介绍。 AC-DC供电开关电源，反激拓扑，如下图。 另一款AC-DC供电开关电源，输出电压是+15V和-15V，如下图。 具体电源参数：输入100~240V，输出+15V2.2A和-15V1.8A，如下图。 台企制造的开关电源，做工精良，保护措施完善，融合了好几代技术的更新迭代，不是简单的更换一颗IC和保险丝就能修好的，可见保护逻辑的奇妙。 反激拓扑电路简单，用料少，适合100W以内的功率，可以应用的场合是很多的，家用电器，手机以及墙插等等。
