原创 【拆解】一款泰克的PA3000 Power Analyzer

2025-5-15 23:54 591 0 2 分类: 消费电子 文集: 拆解

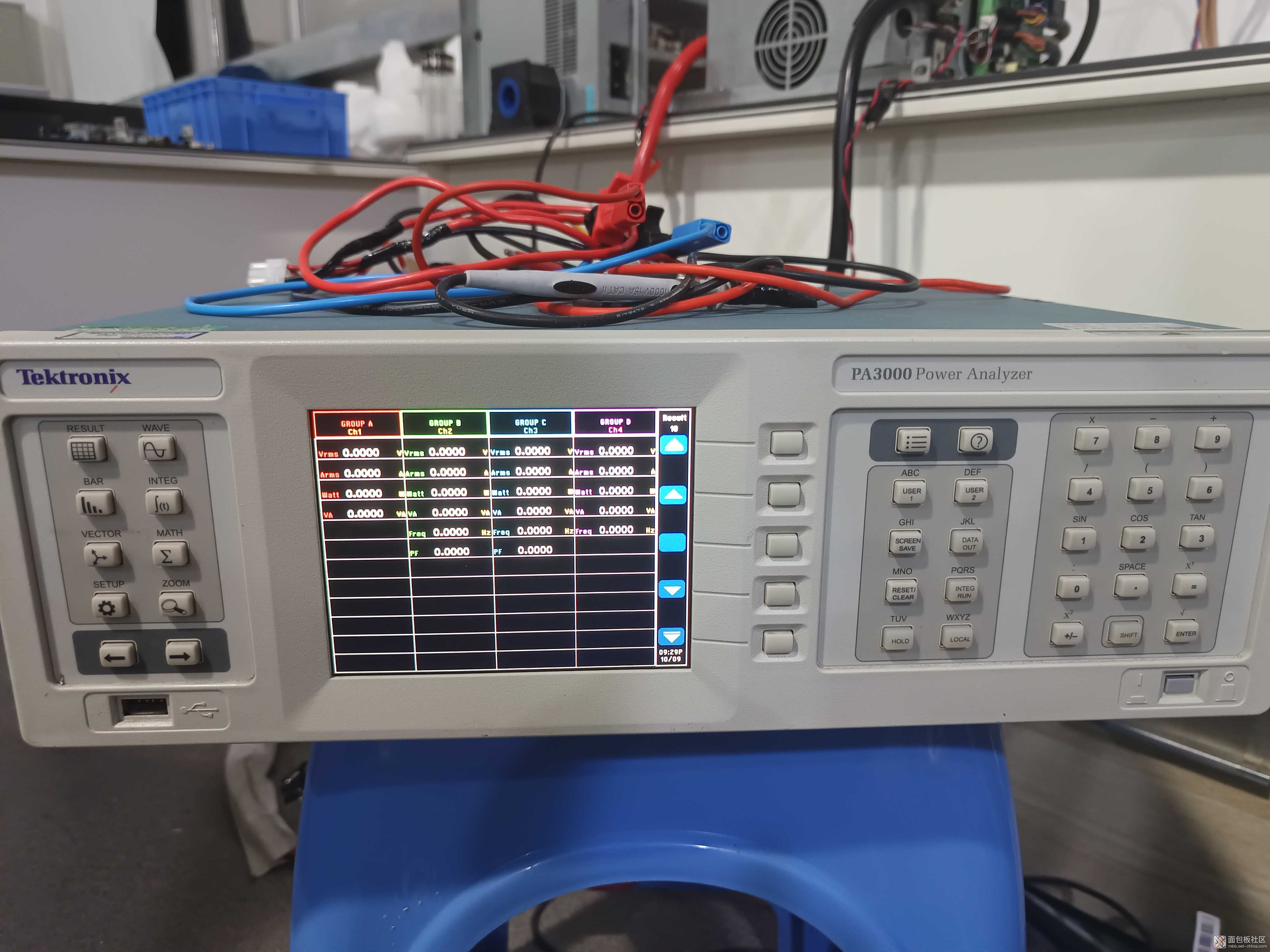

泰克的PA3000 Power Analyzer是长这个样子的,如下图。

开机界面等待几秒,进入这样的界面,如下图。

设置通道的范围,界面的显示参数,采样模式,电流接口的霍尔采样比例等等,按键如下图。

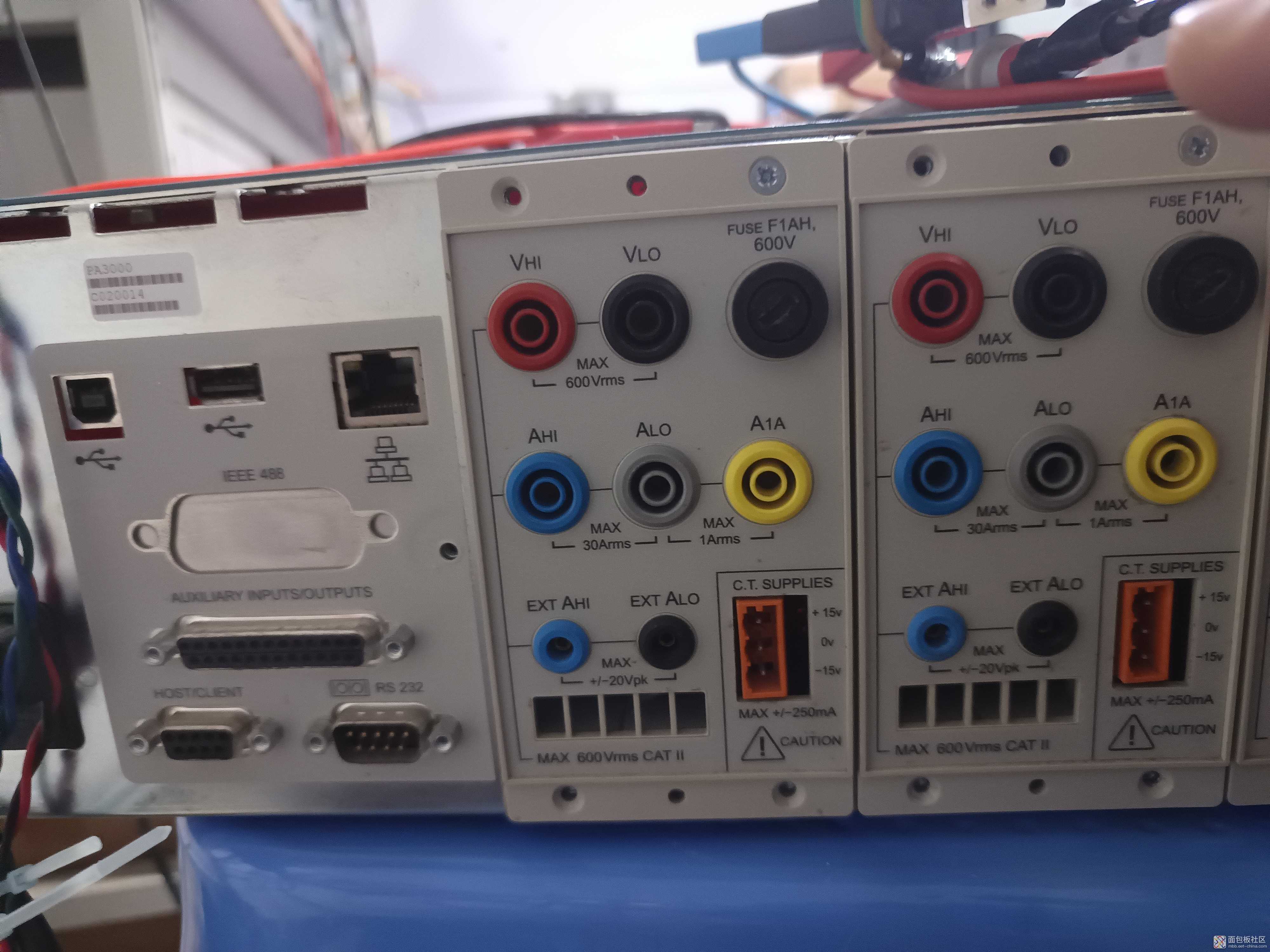

后面是这样的,有电压和电流接入口,详细可以阅读相关的机器使用手册(在官网下载),如下图。

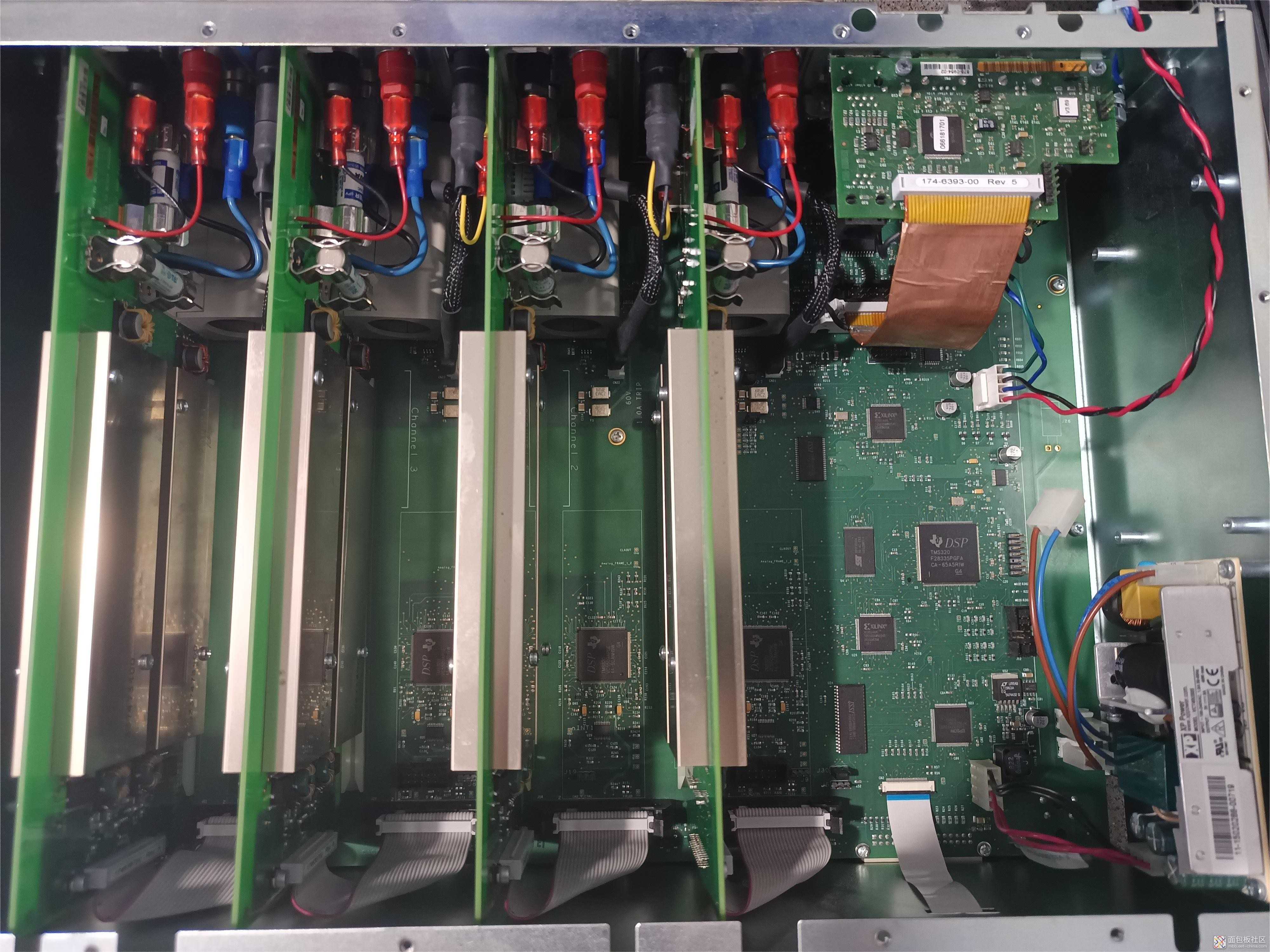

拆开上面的机盖,可以清晰的看到里面的部件,如下图。

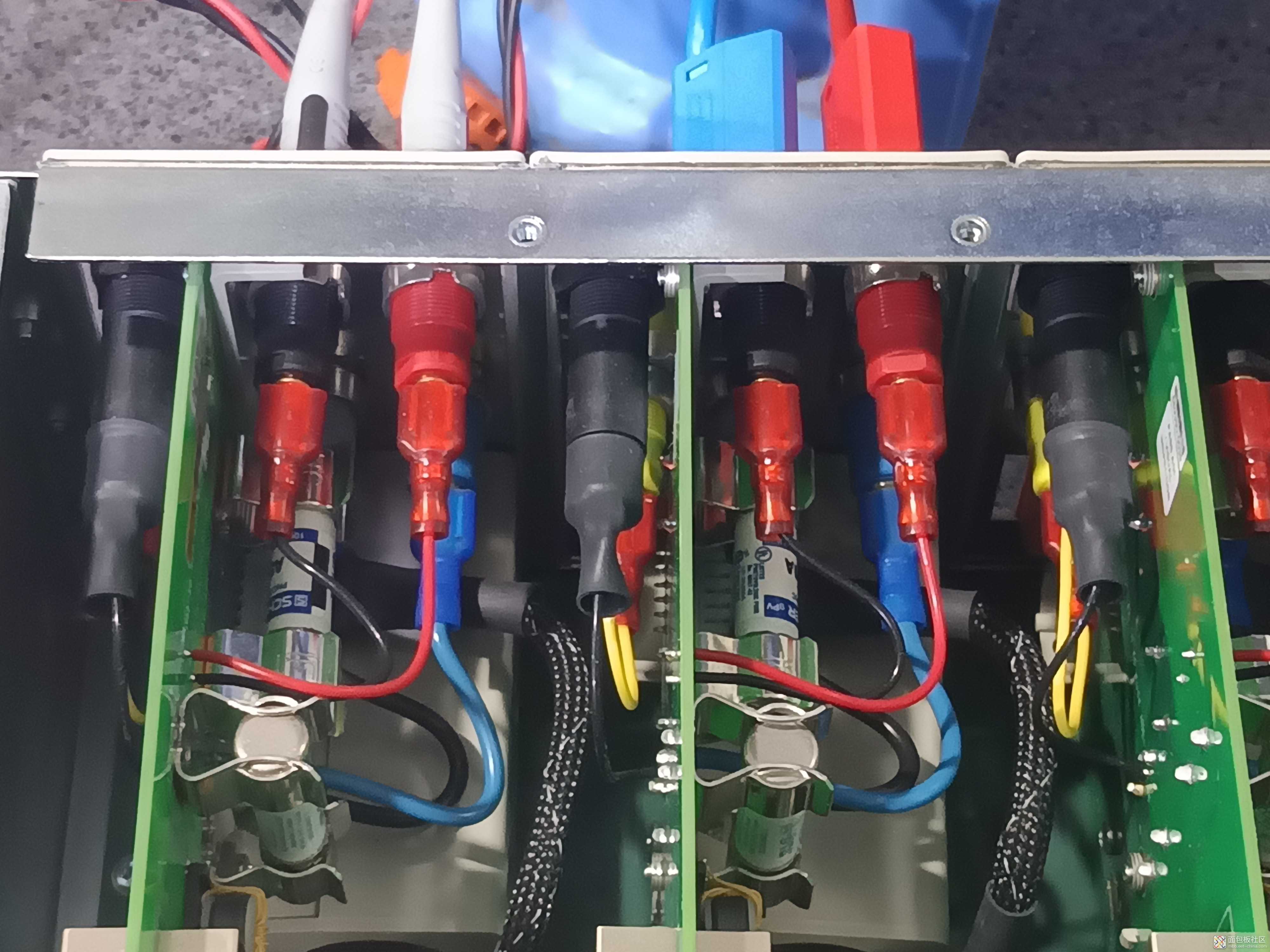

并联接入电压口,额定要求600V1A,串联接入电流口,额定要求有1A,30A,还有接入电流霍尔采集器的口,采集更大的电流需要,如下图。

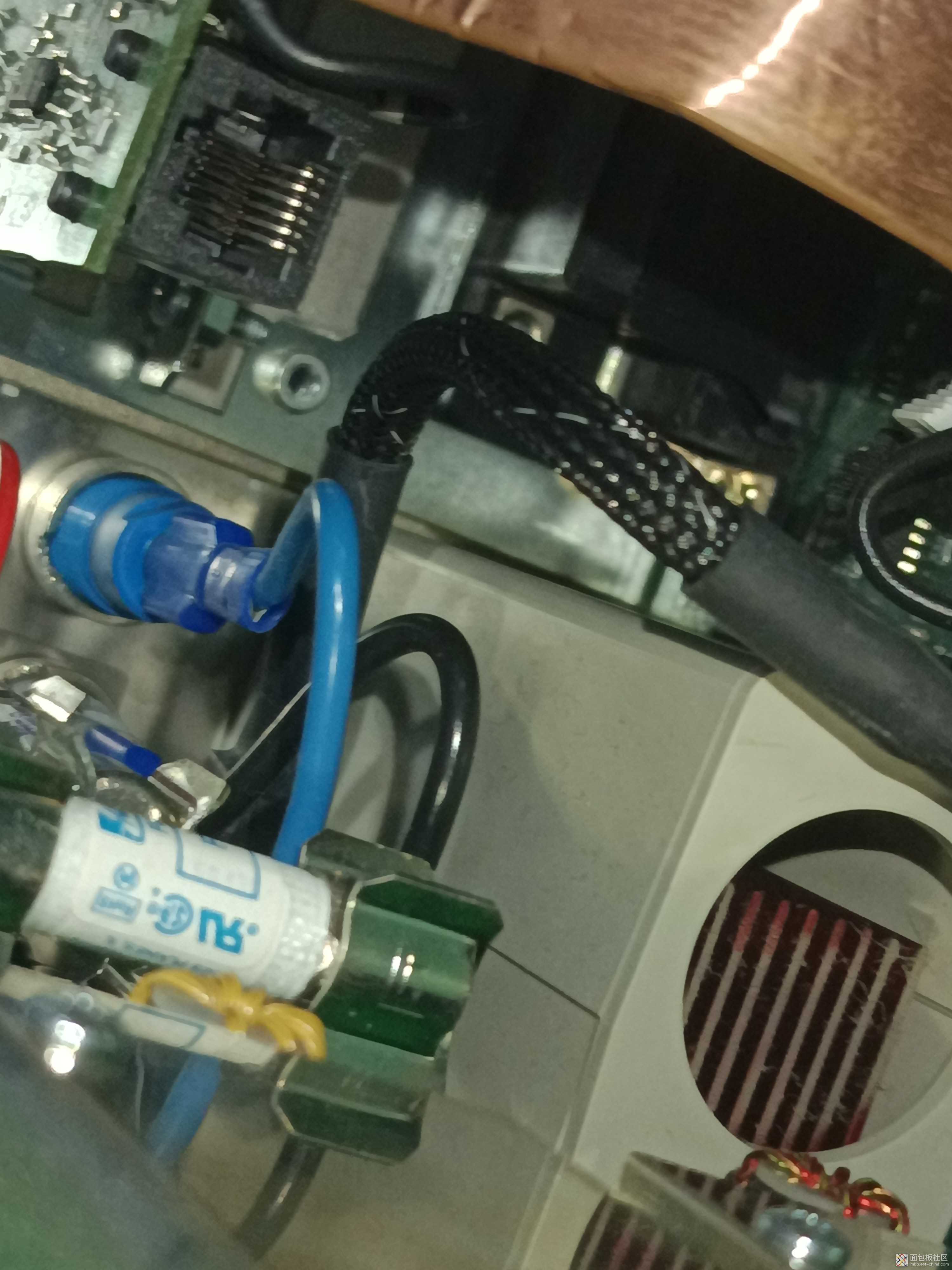

FUSE F1AH 600V是电压接入口的保险丝,黑色部件,如下图。

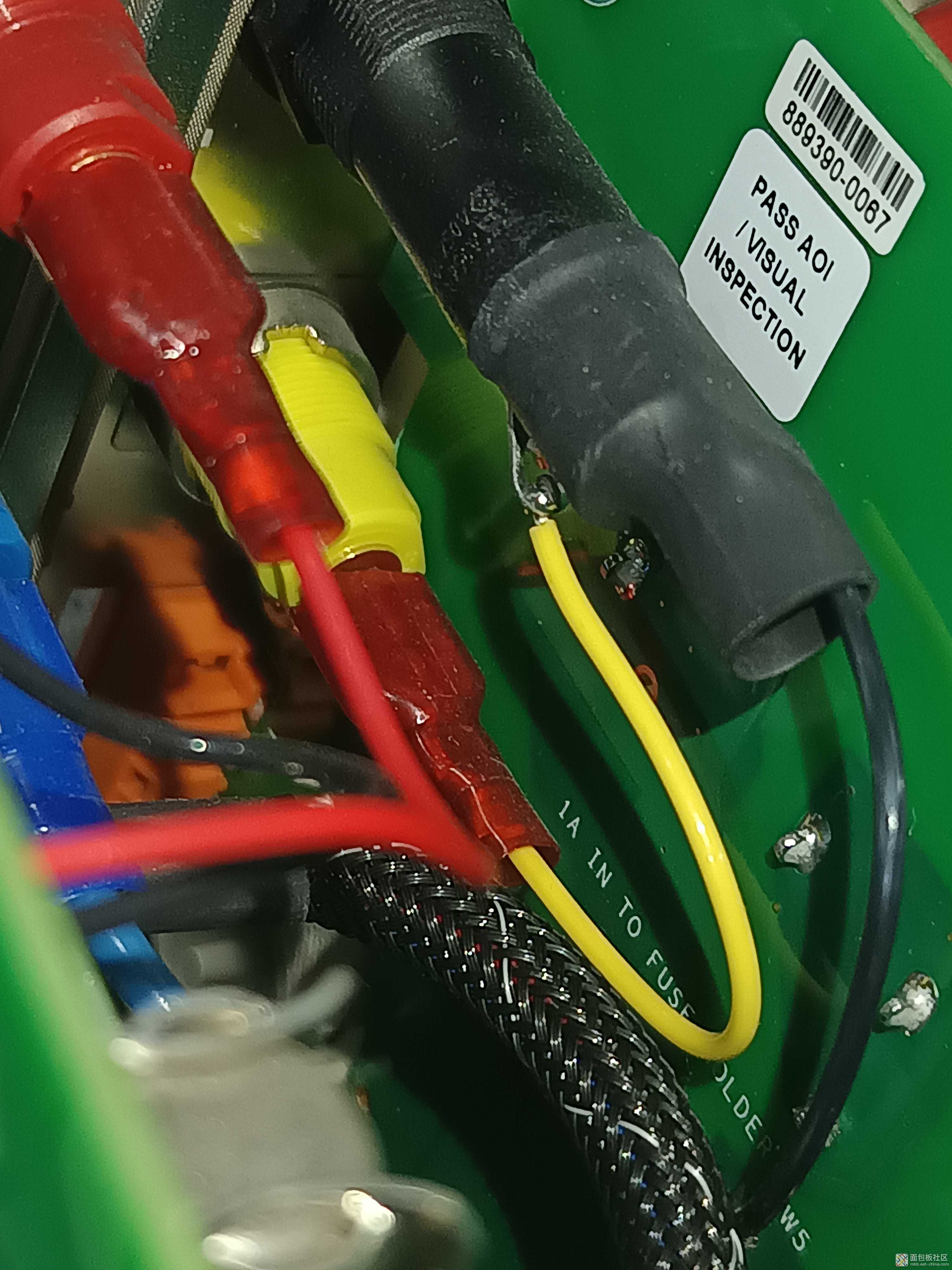

电流串入口的保险丝,如下图。

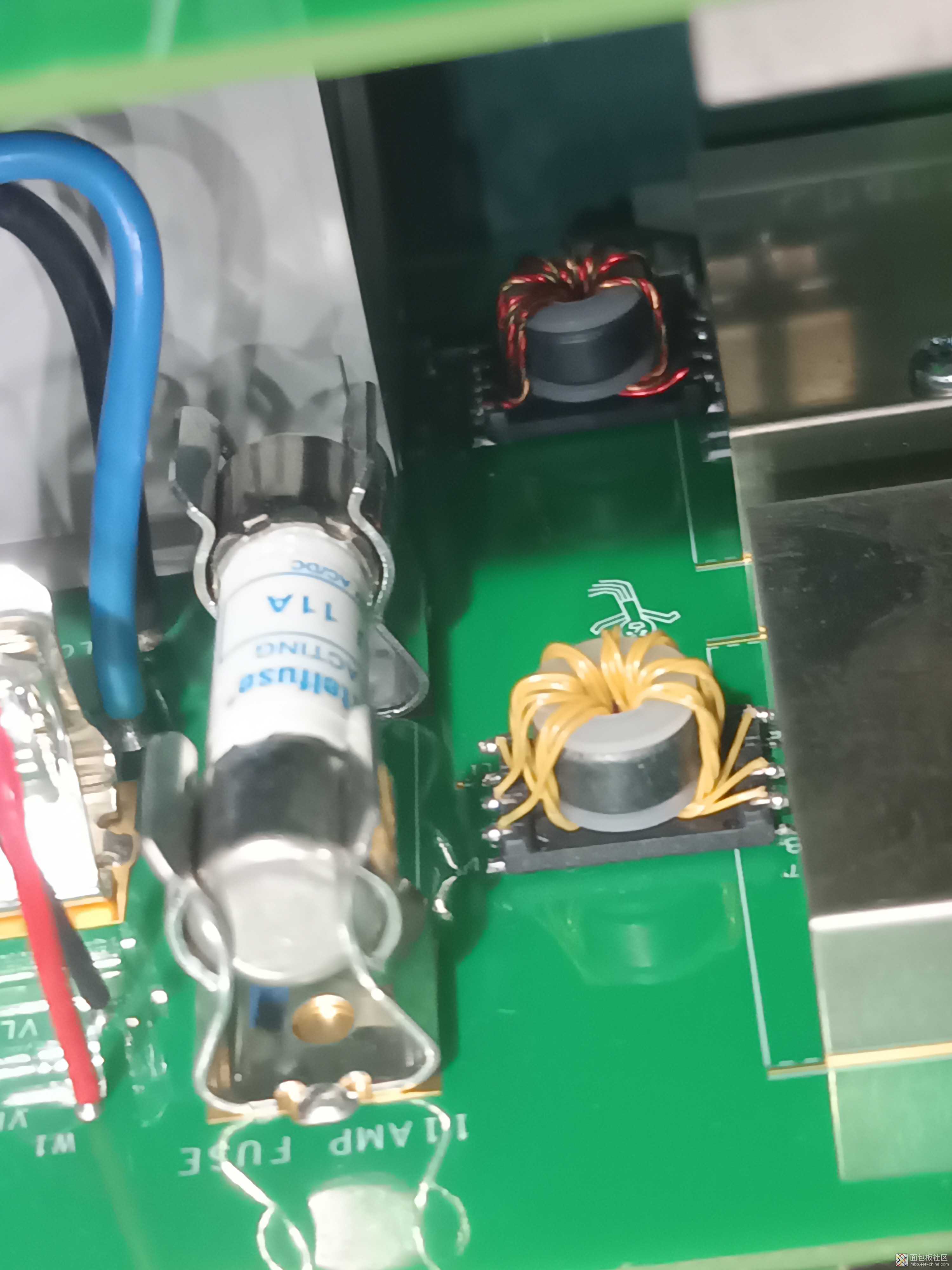

采用磁环隔离,一般是隔离驱动或是共模滤波,如下图。

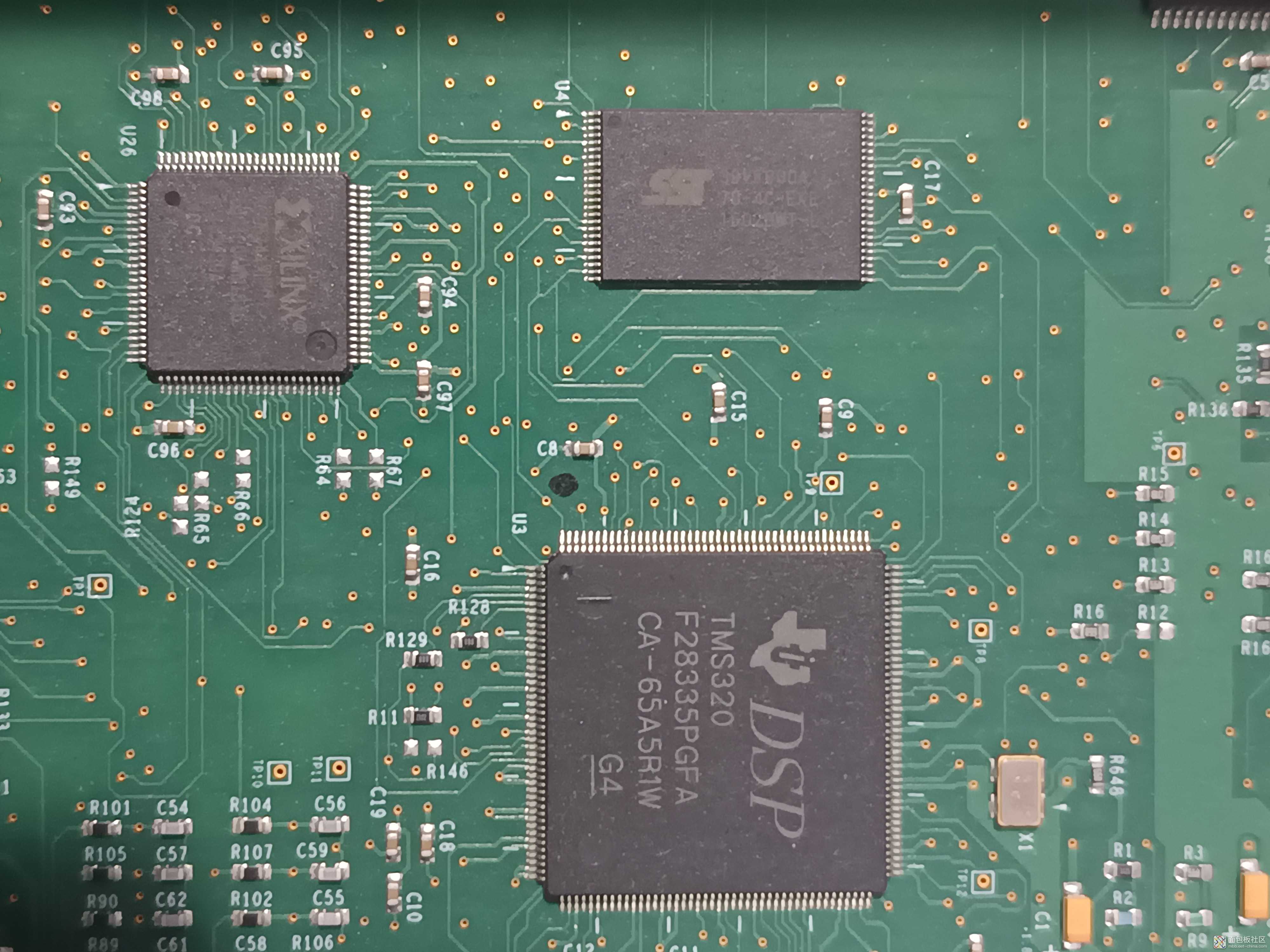

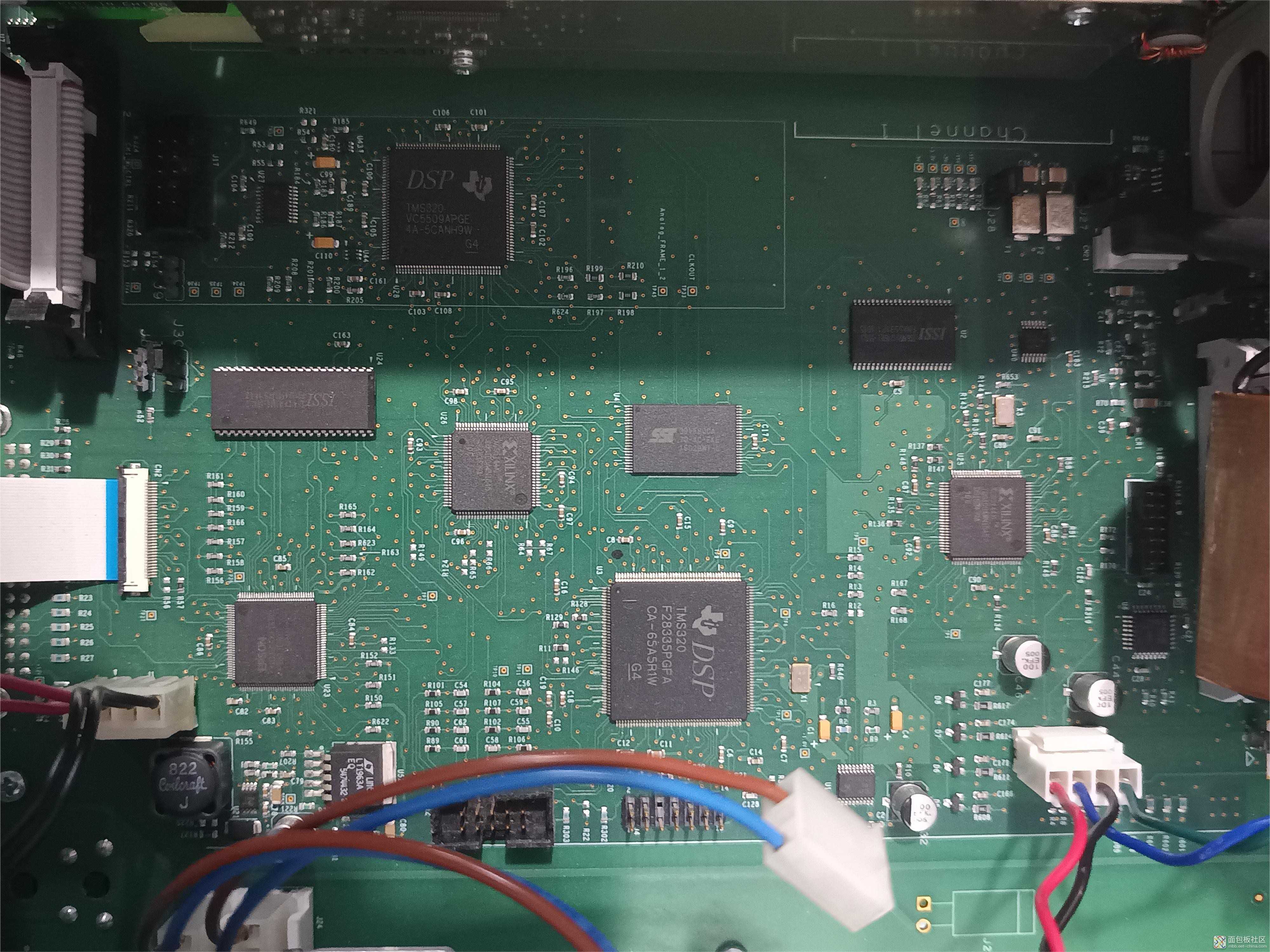

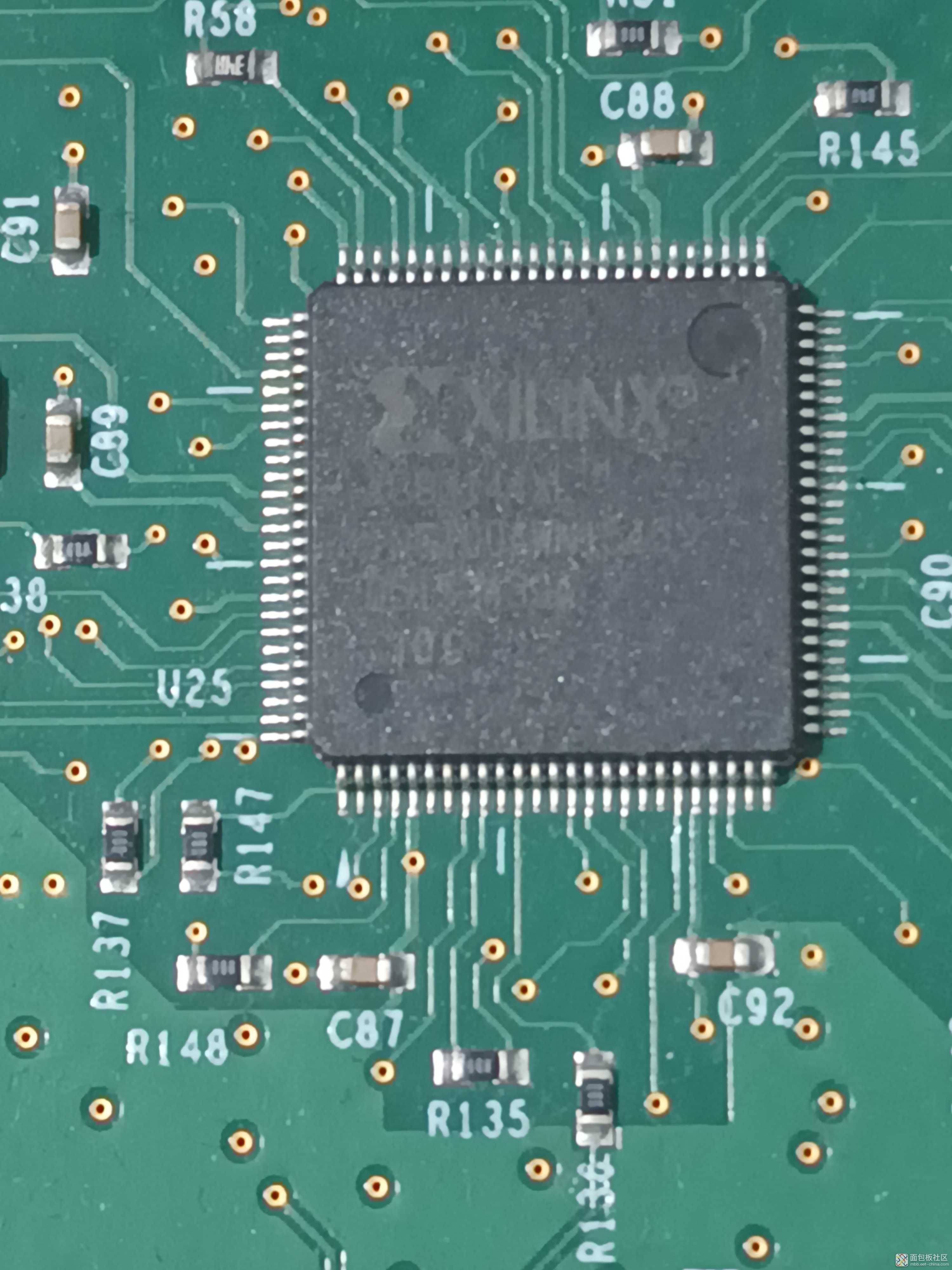

主板,有DSP,XILINX等主控芯片,同时每个电压电流接入口有DSP芯片,如下图。

DSP是知名半导体厂商德州仪器制造的,如下图。

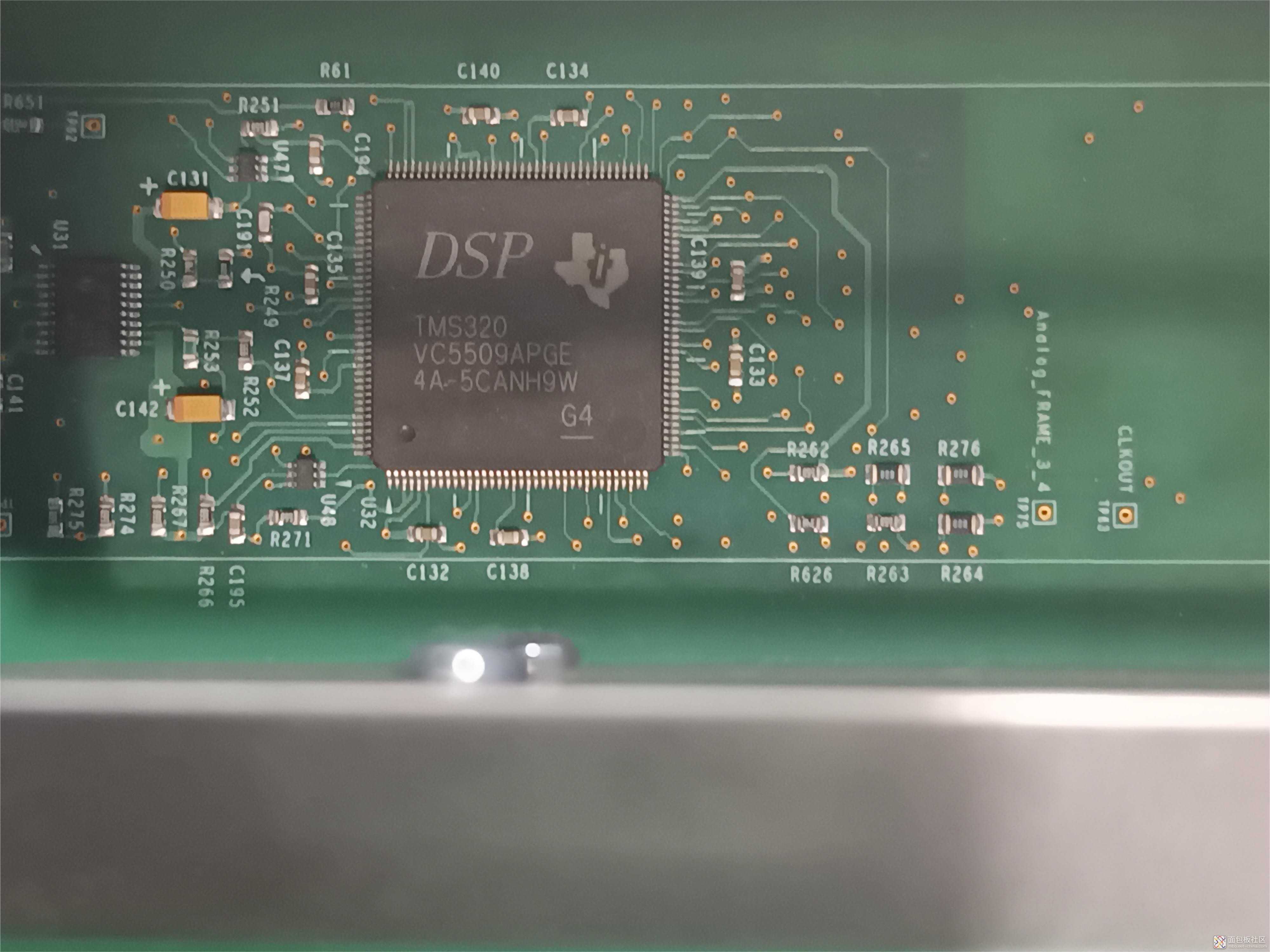

DSP TMS320 VC5509APGE ,16位数字信号处理器,如下图。

可以查看IC具体相关的数据手册,了解其引脚的相关功能介绍。

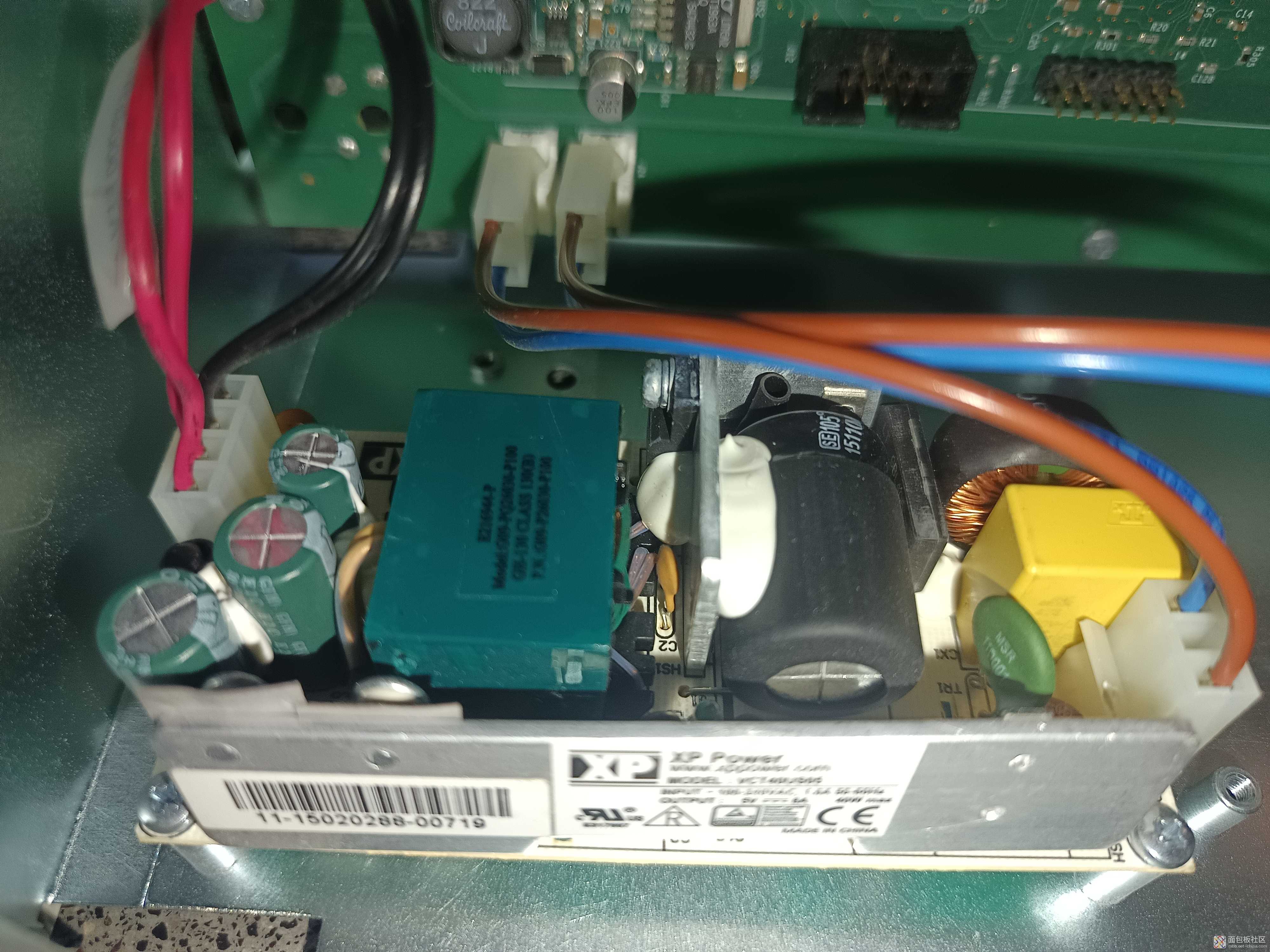

AC-DC供电开关电源,反激拓扑,如下图。

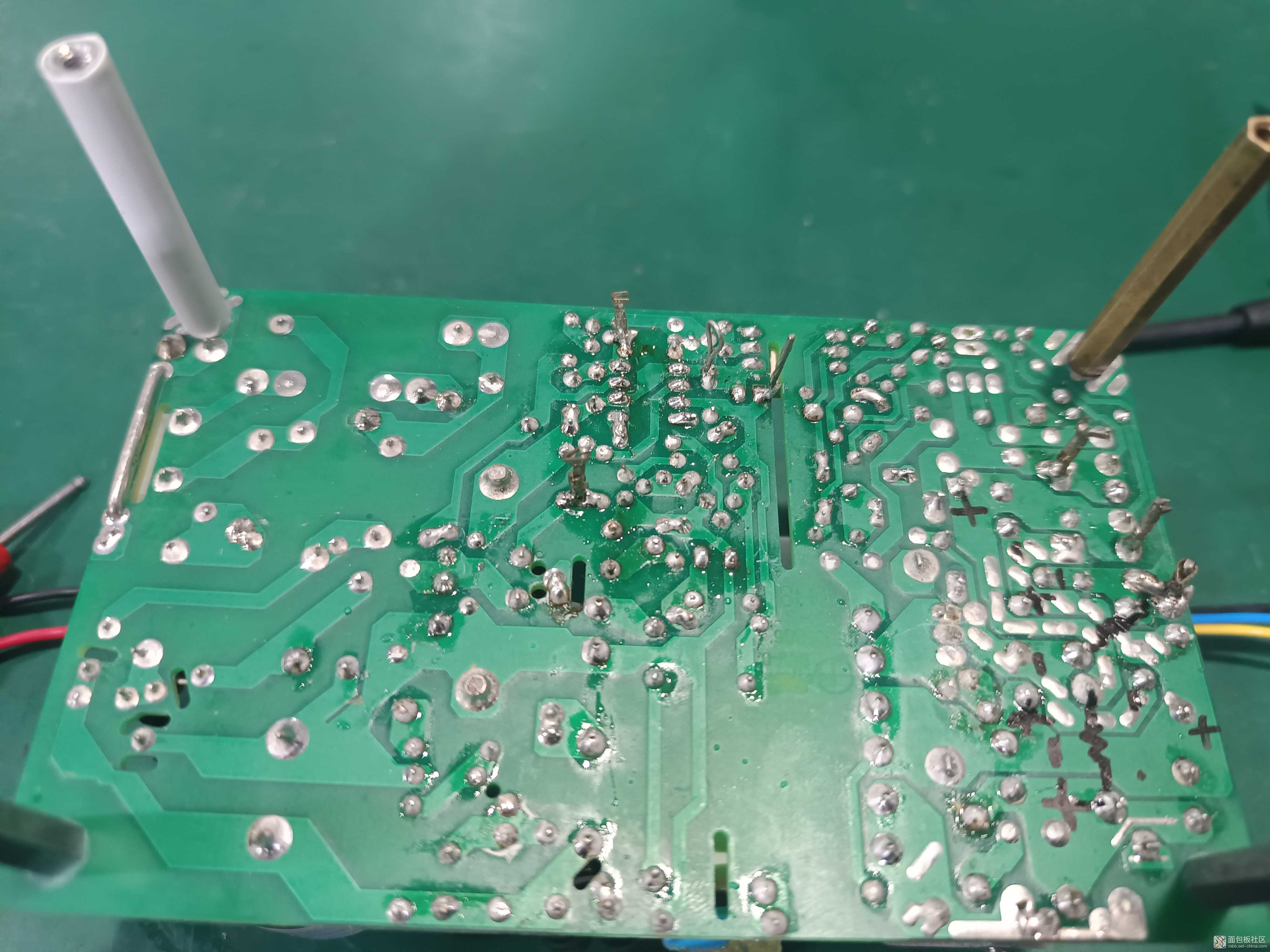

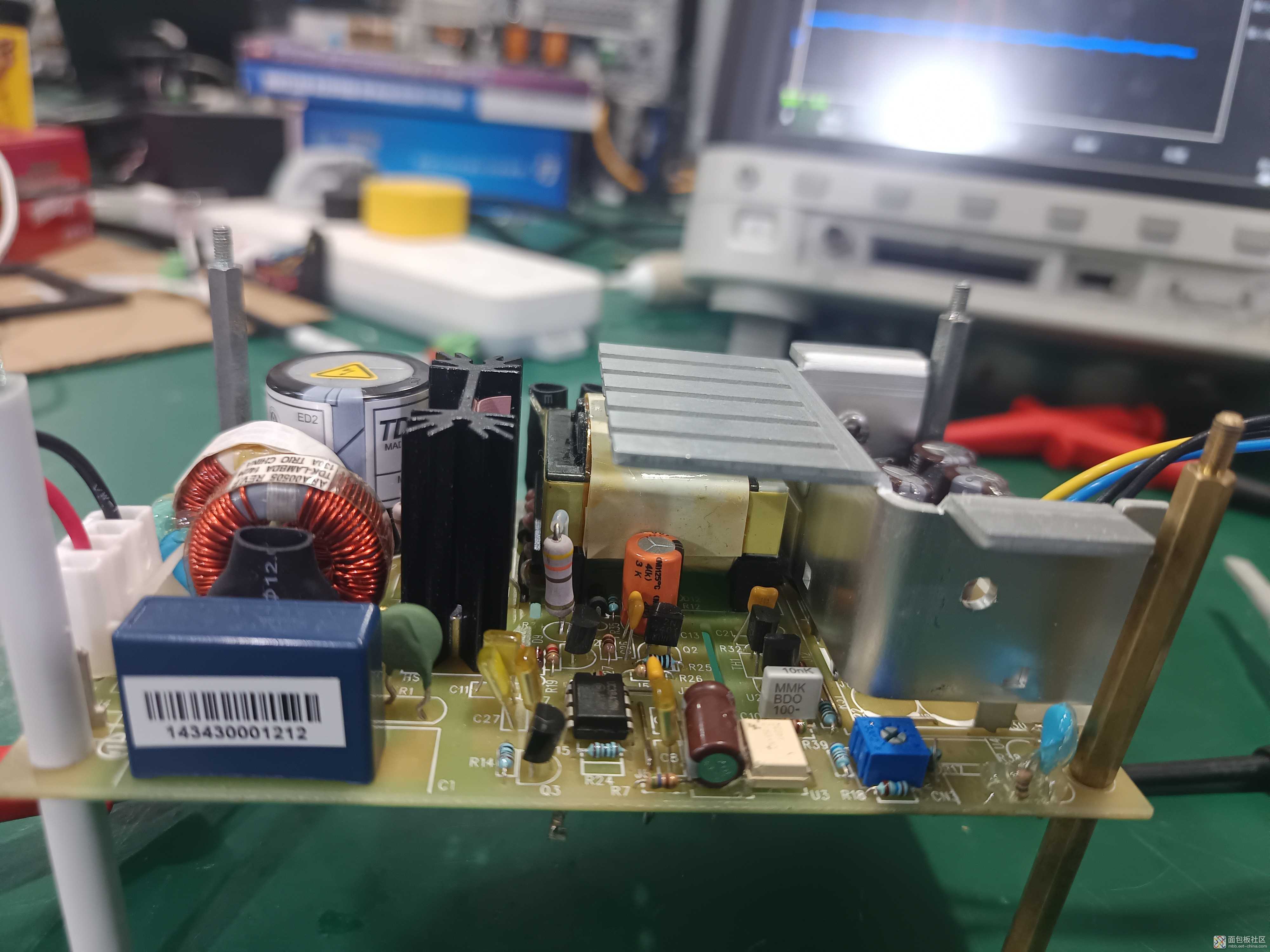

另一款AC-DC供电开关电源,输出电压是+15V和-15V,如下图。

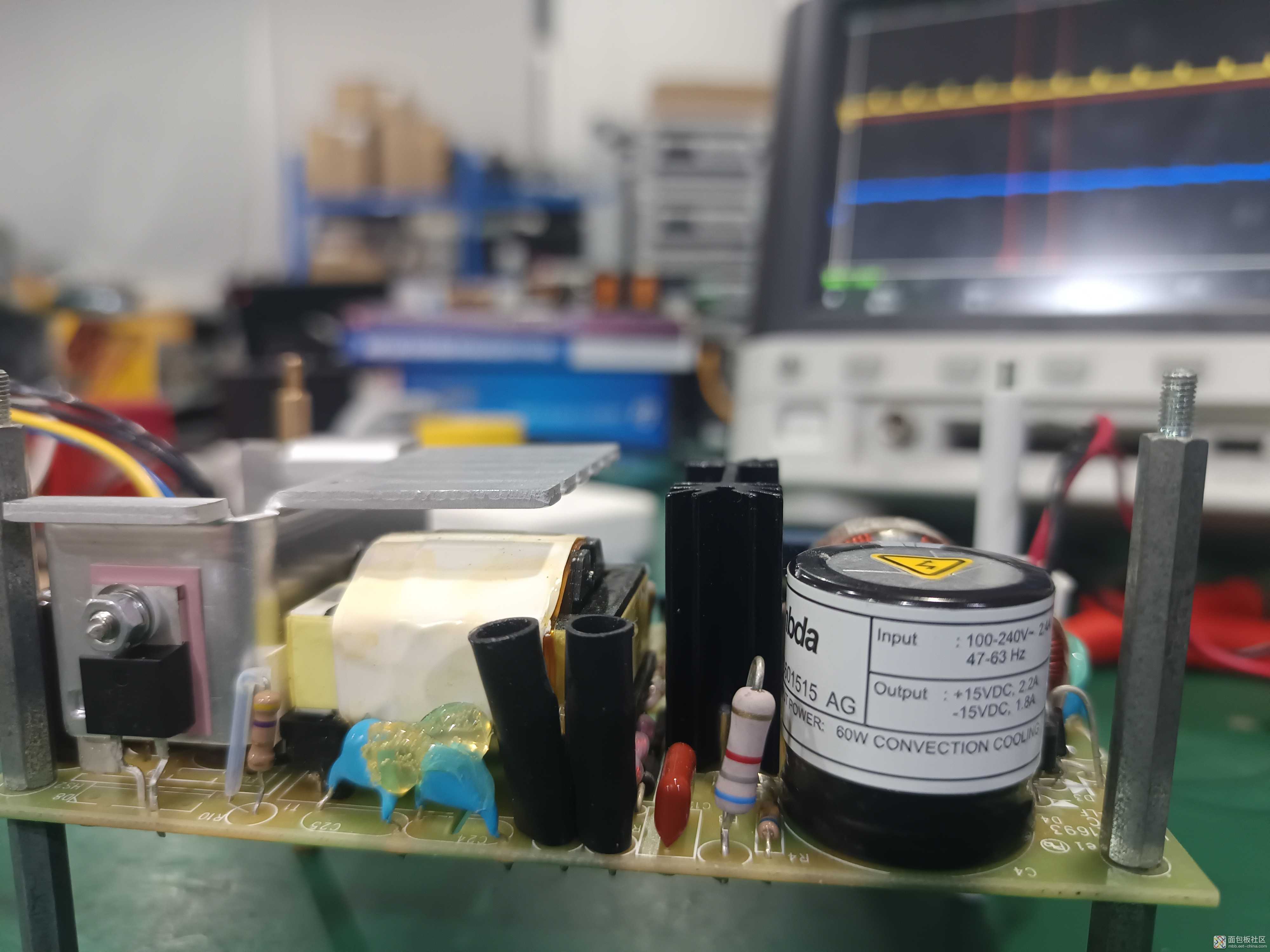

具体电源参数:输入100~240V,输出+15V2.2A和-15V1.8A,如下图。

台企制造的开关电源,做工精良,保护措施完善,融合了好几代技术的更新迭代,不是简单的更换一颗IC和保险丝就能修好的,可见保护逻辑的奇妙。

反激拓扑电路简单,用料少,适合100W以内的功率,可以应用的场合是很多的,家用电器,手机以及墙插等等。









作者: liweicheng, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-468701.html

版权声明:本文为博主原创,未经本人允许,禁止转载!
