原创 【拆解】一款车用的插卡式ETC

2025-5-17 21:41 525 0 分类: 消费电子 文集: 拆解

ETC系统是一种高速公路或桥梁自动收费系统。

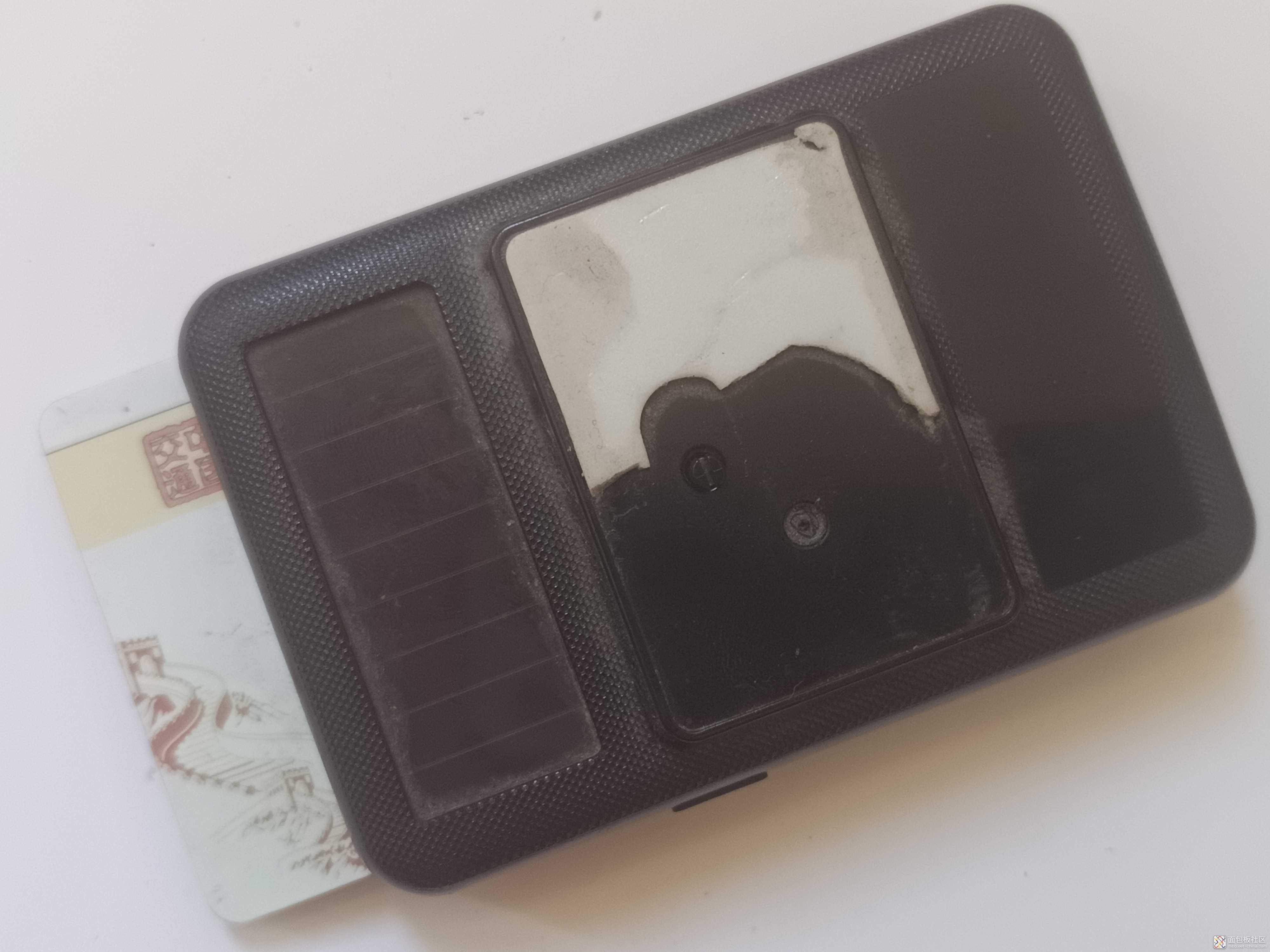

插卡式ETC是长这个样子的,正面如下图。

背面是有一小块太阳能板的,还有一个按钮开关,如下图。

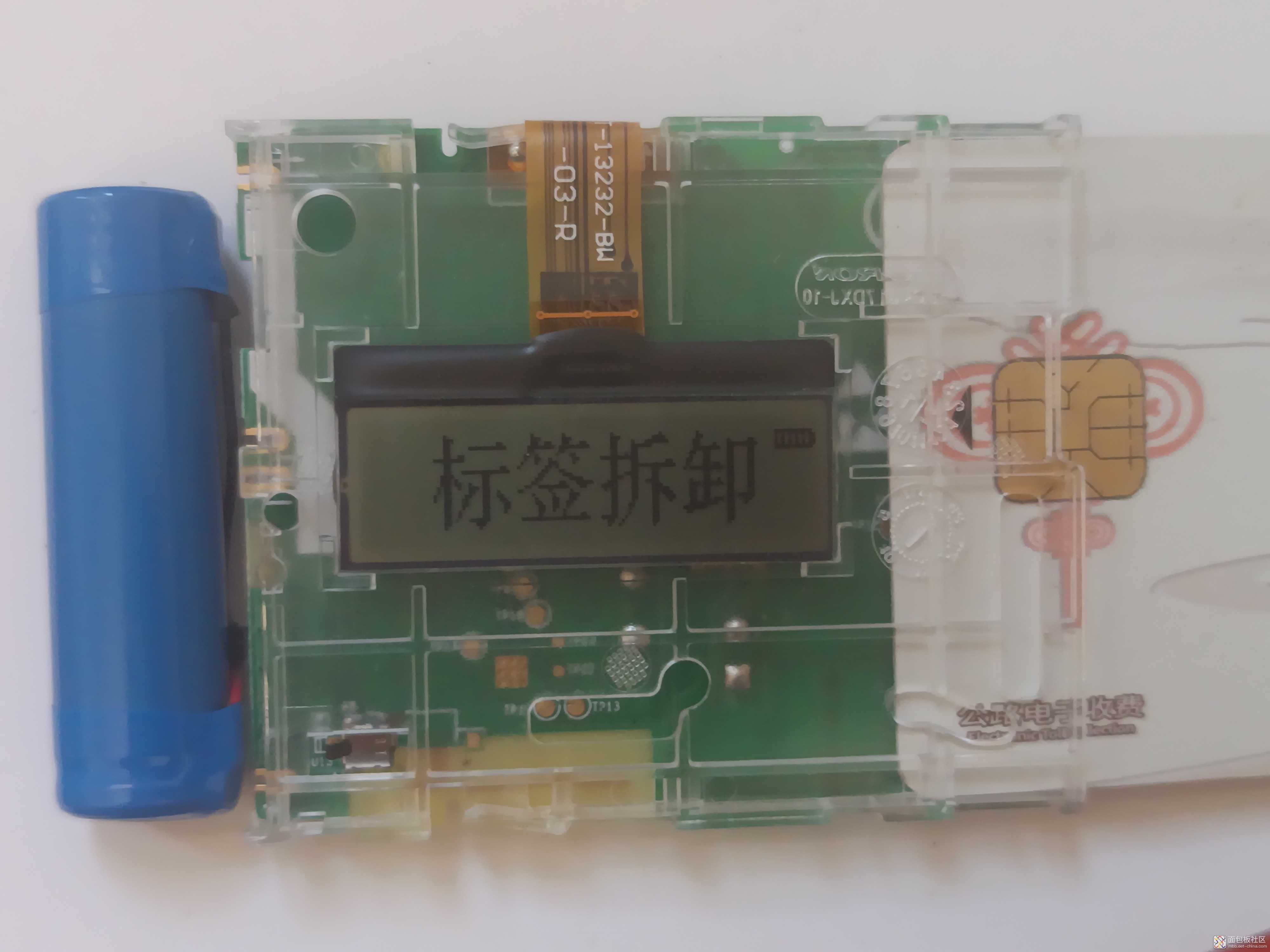

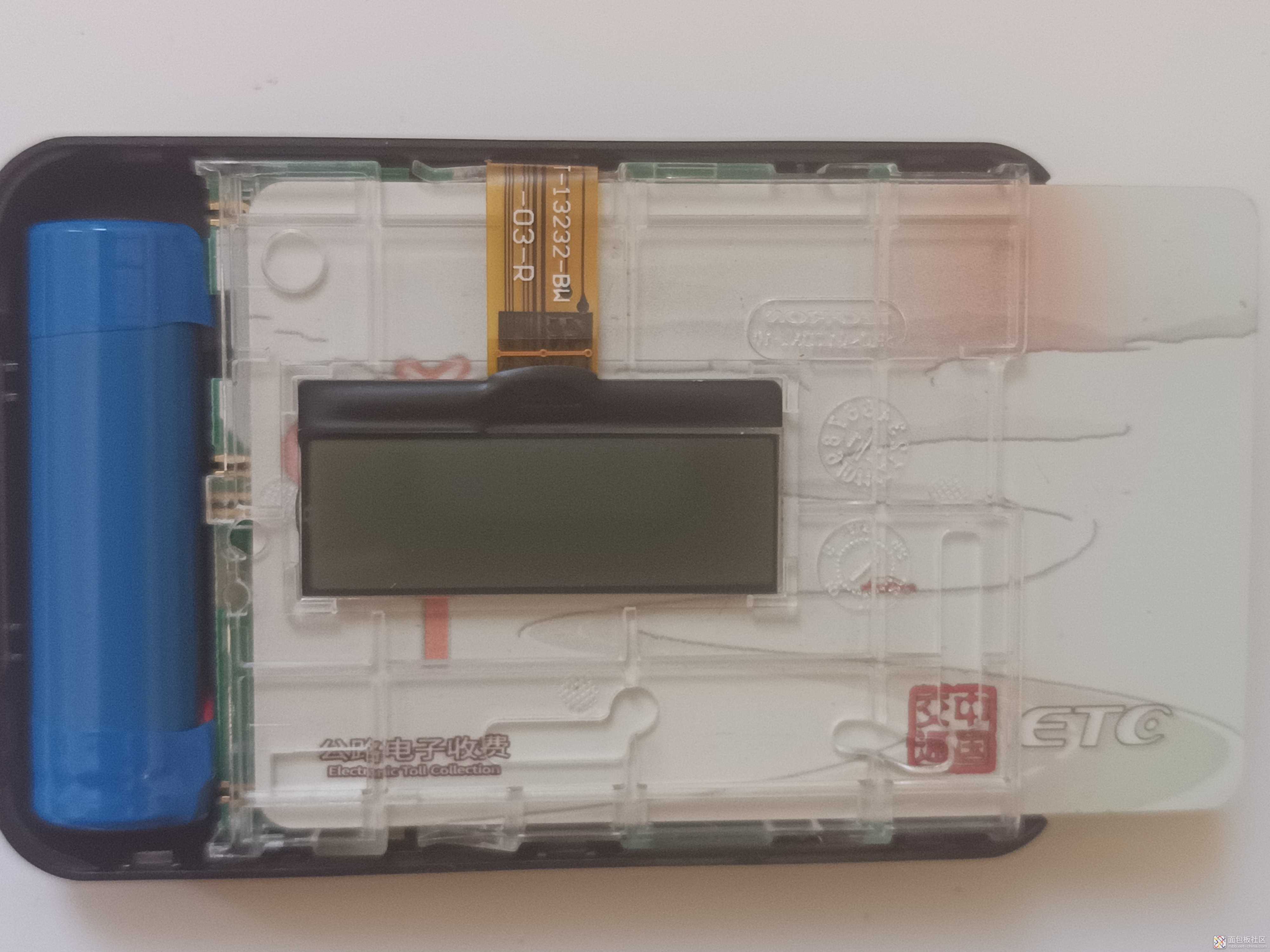

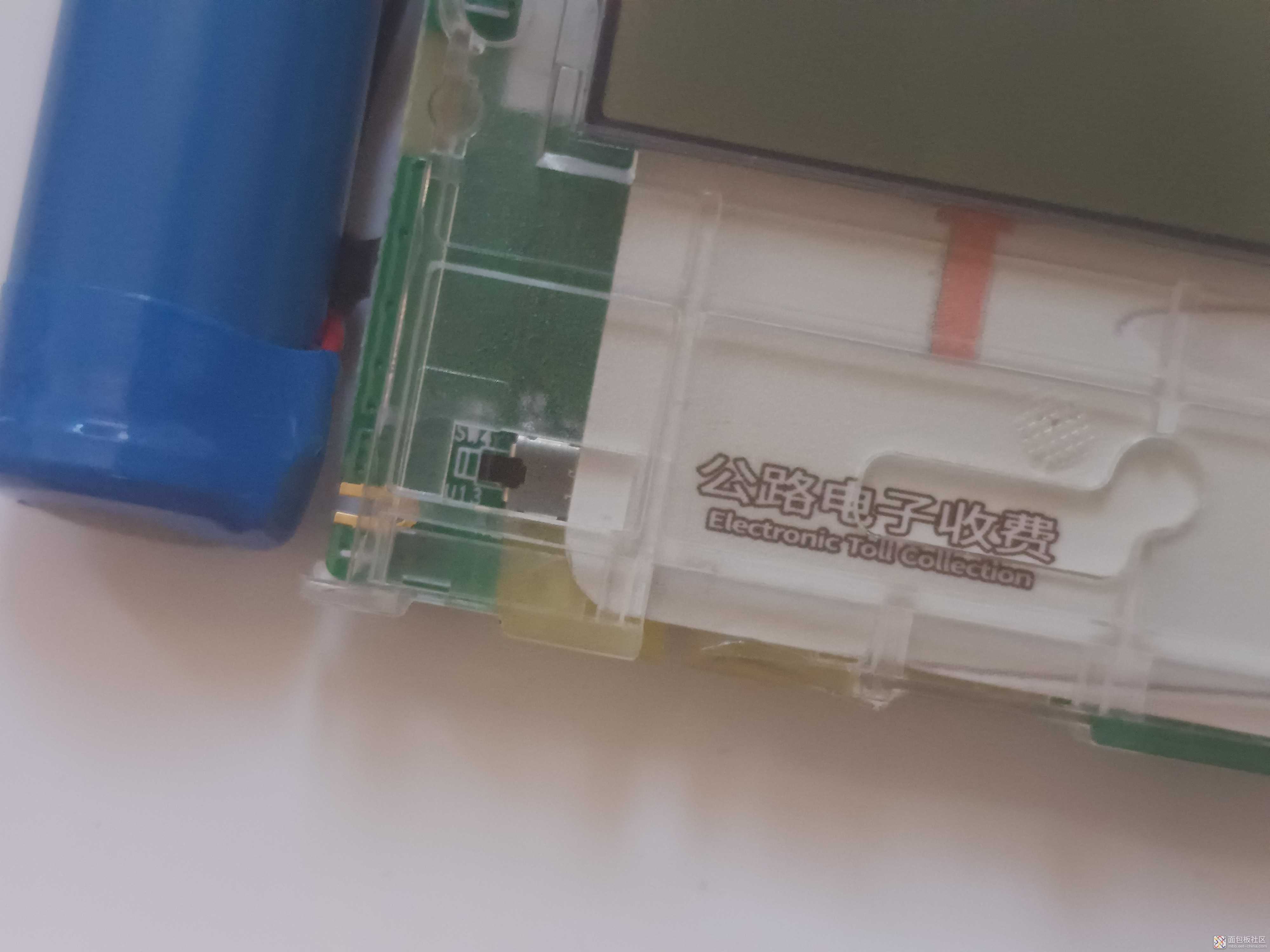

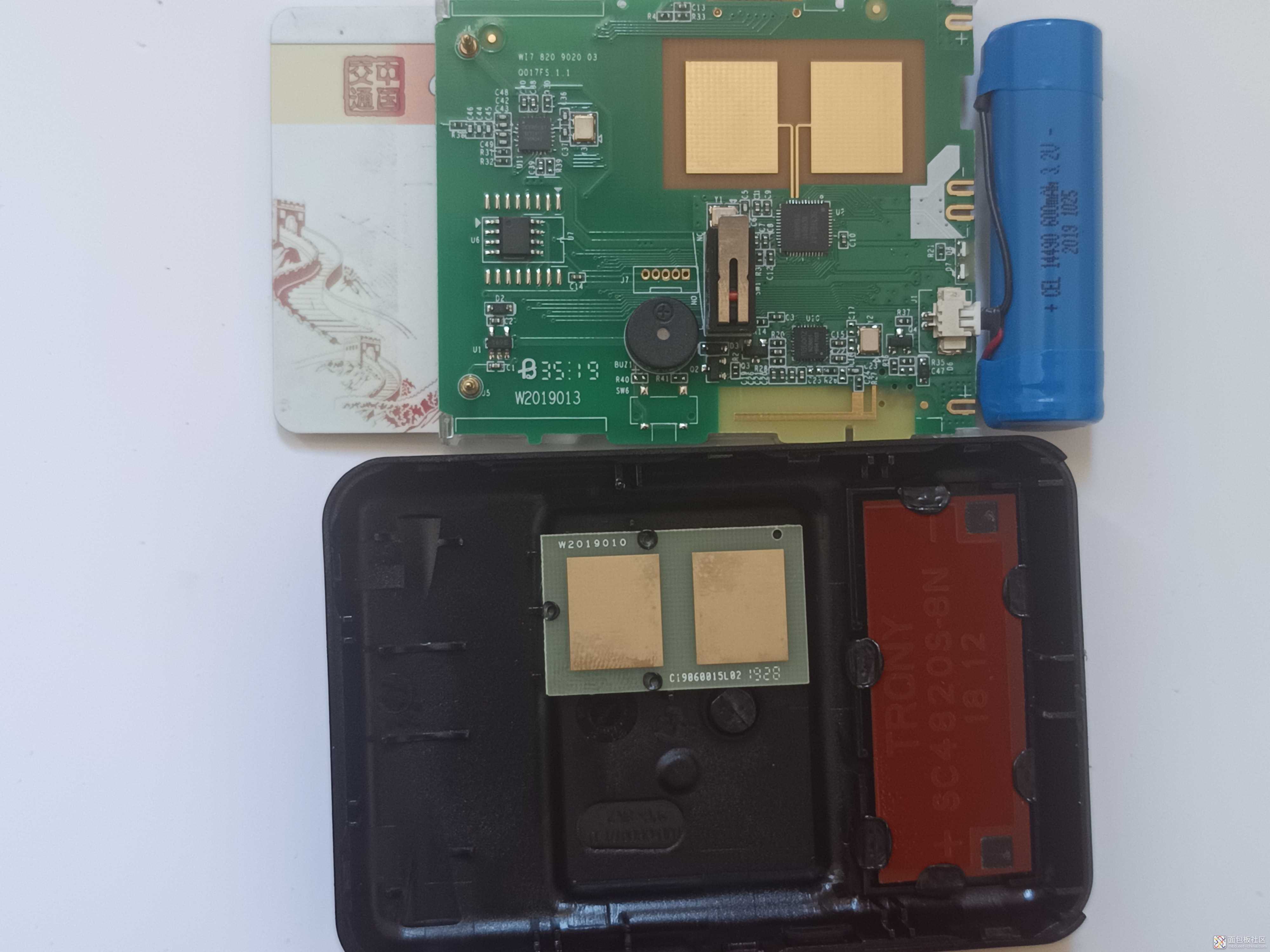

用工具拆开上盖,可以看见电池,显示屏,卡片,如下图。

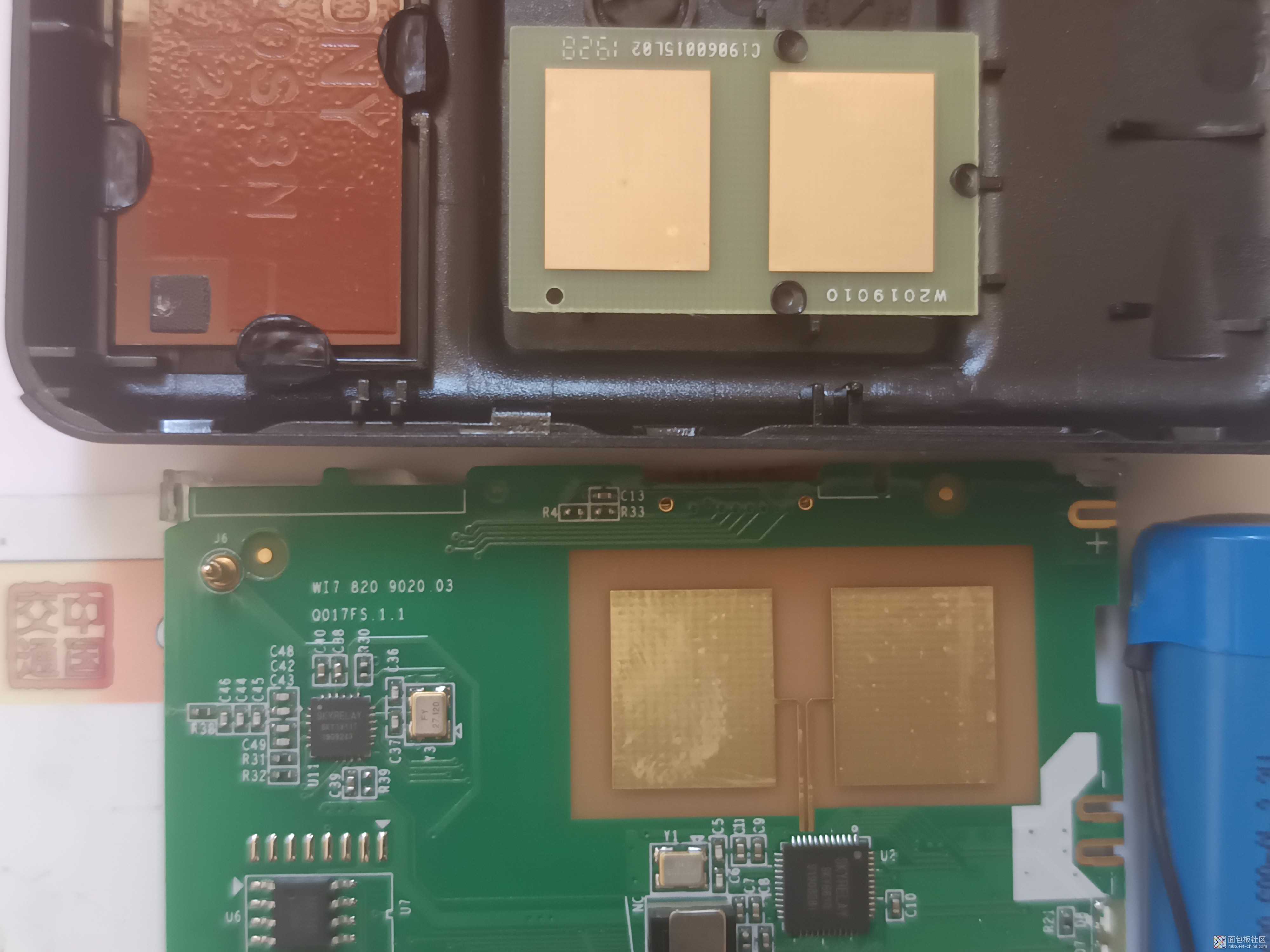

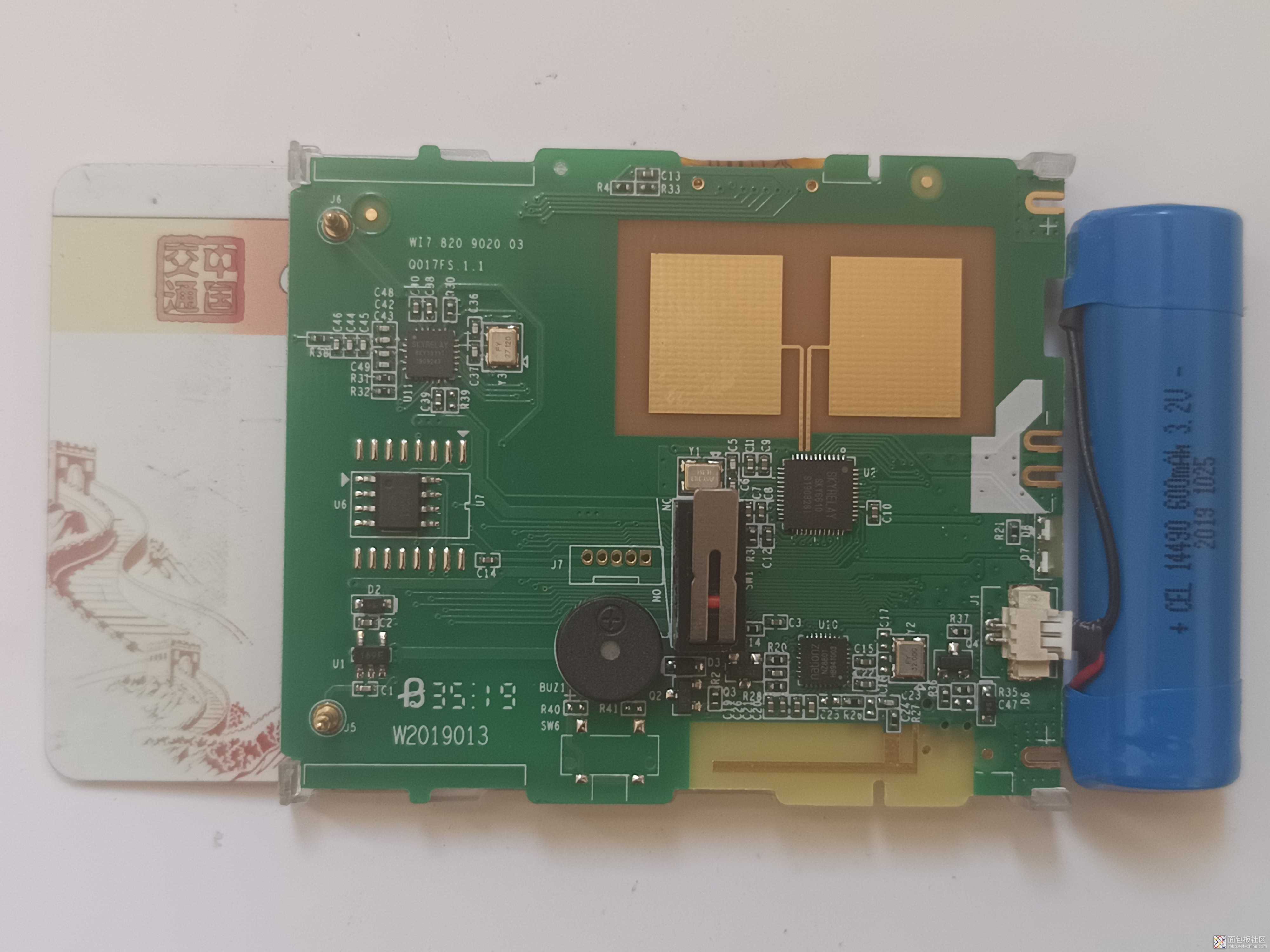

取下PCB板,可以看见背面,如下图。

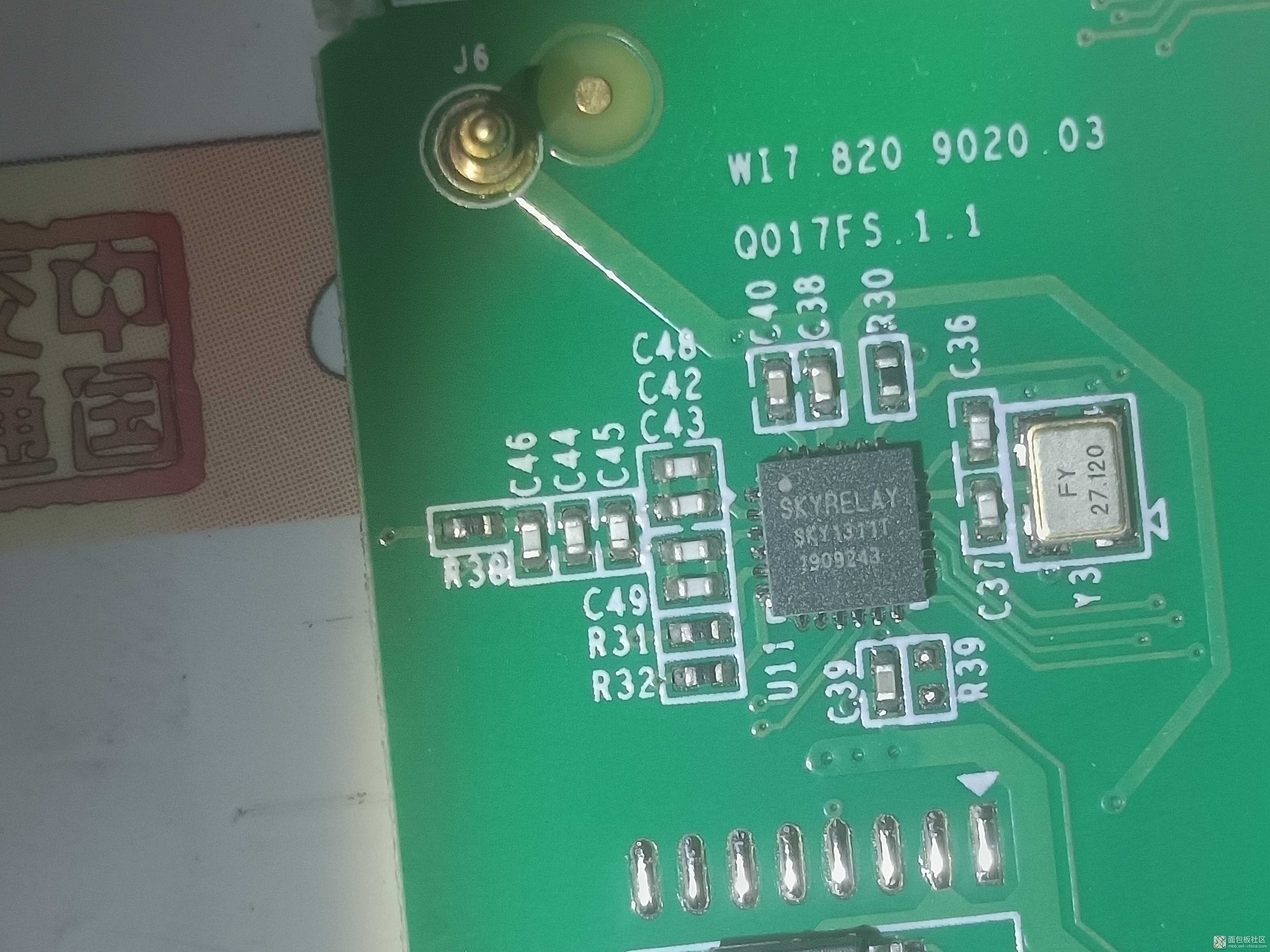

J5,J6脚是接太阳能板的正负极的,SKYRELAY(斯凯瑞利) SKY1311T 读卡器芯片,内部集成了多种通信协议。

SKY1311T芯片通过内置的硬件加密引擎和高级加密标准(AES)来实现数据的加密传输,保证数据的安全性。

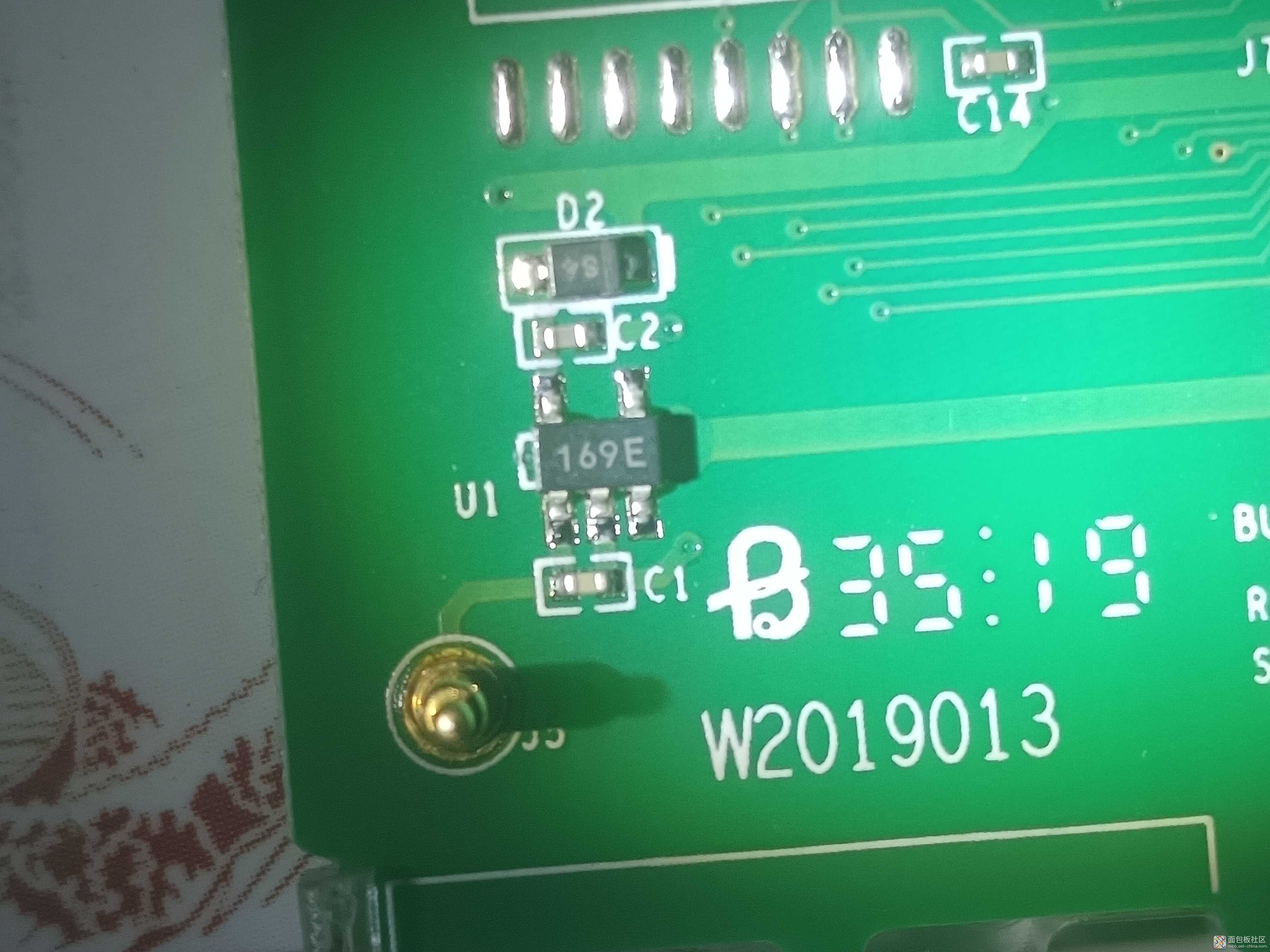

169E 具体的数据手册没有查到,猜测是电流放大器,或是高效降压转换器芯片,如下图。

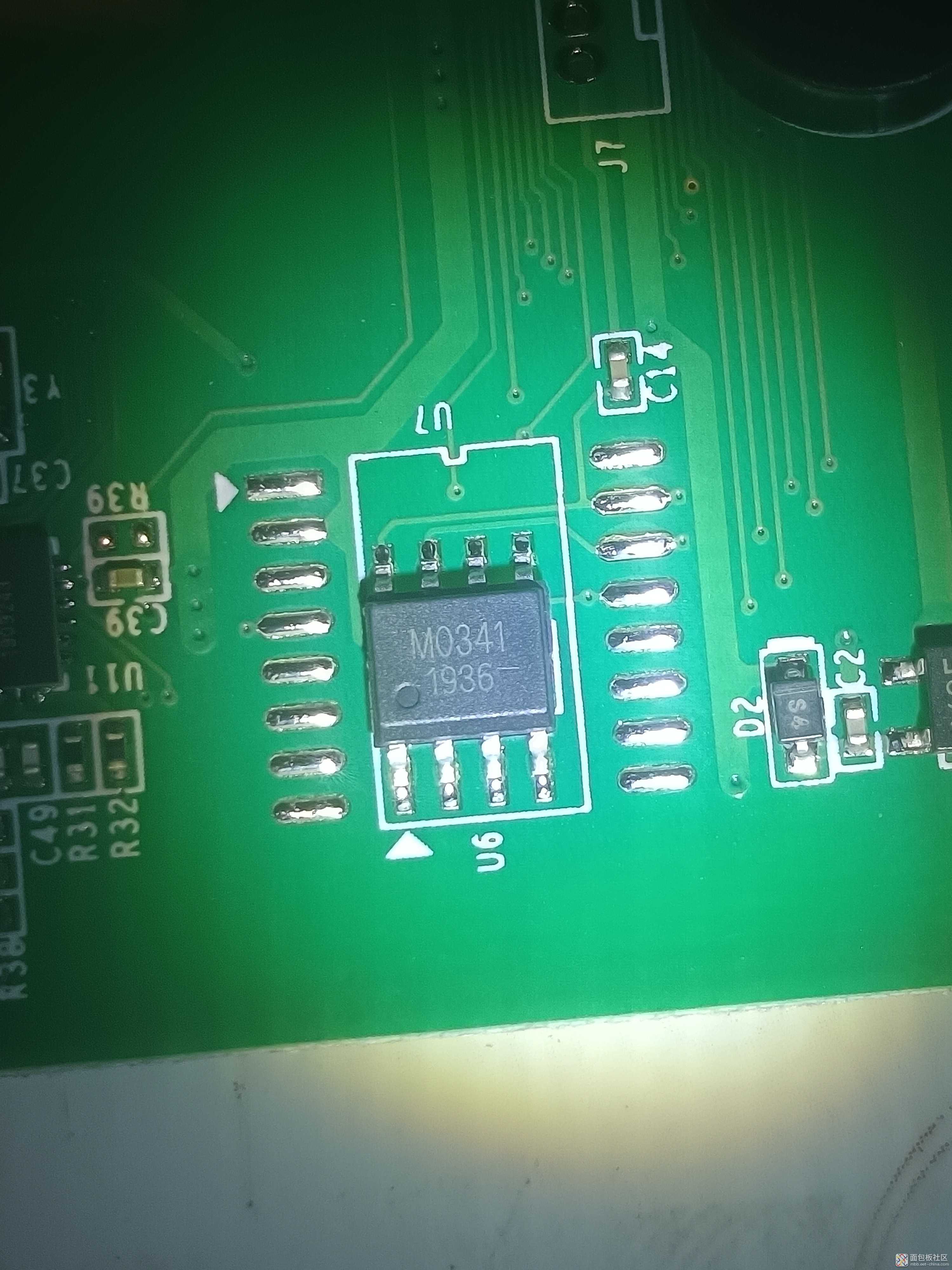

M0341,存储器,如下图。

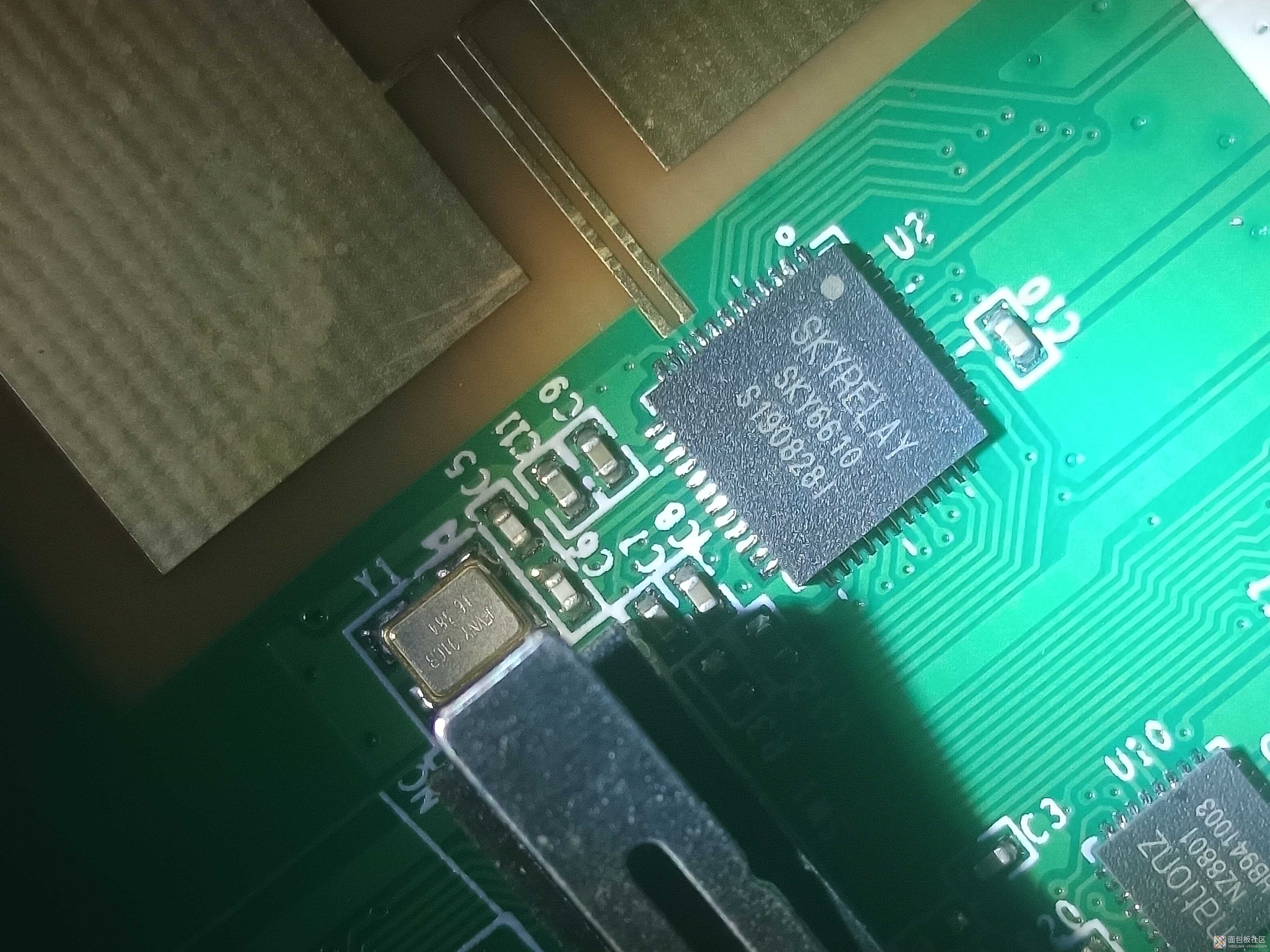

SKYRELAY SKY6610 超低功耗ARM Cortex M0内核, 高达128KB 嵌入式FLASH, 10KB SRAM, 符合GB/T20851-2019标准的5.8GHz DSRC 处理器, ISO14443 Type A 标签 (PICC), ISO7816-3 接口, 安全加解密算法模块 (SM4, DES-3DES), 10bitsADC,如下图。

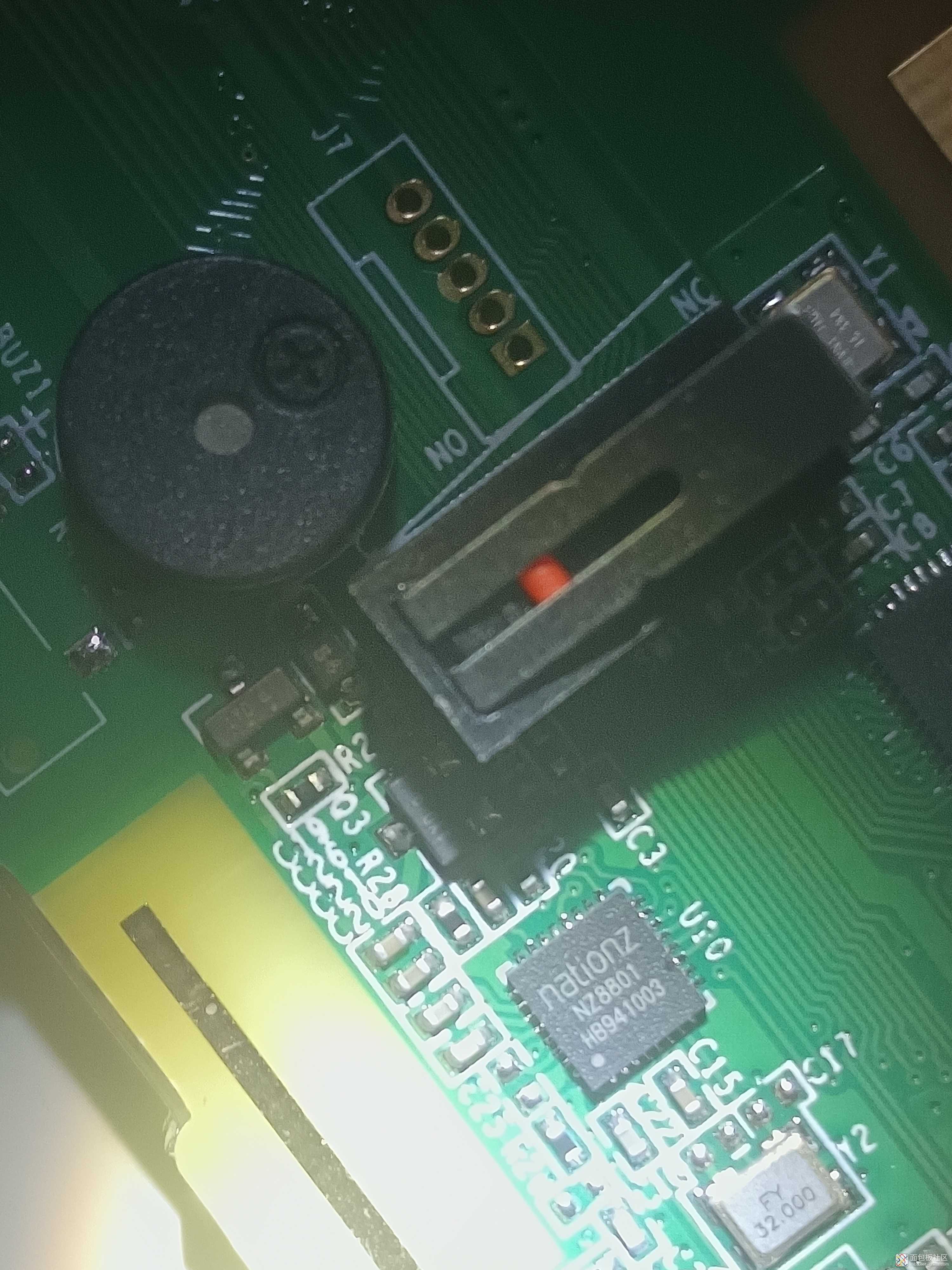

nationz NZ8801 HB941003 低功耗蓝牙芯片,如下图。

行程开关,卡片插入底部,可以触发,如下图。

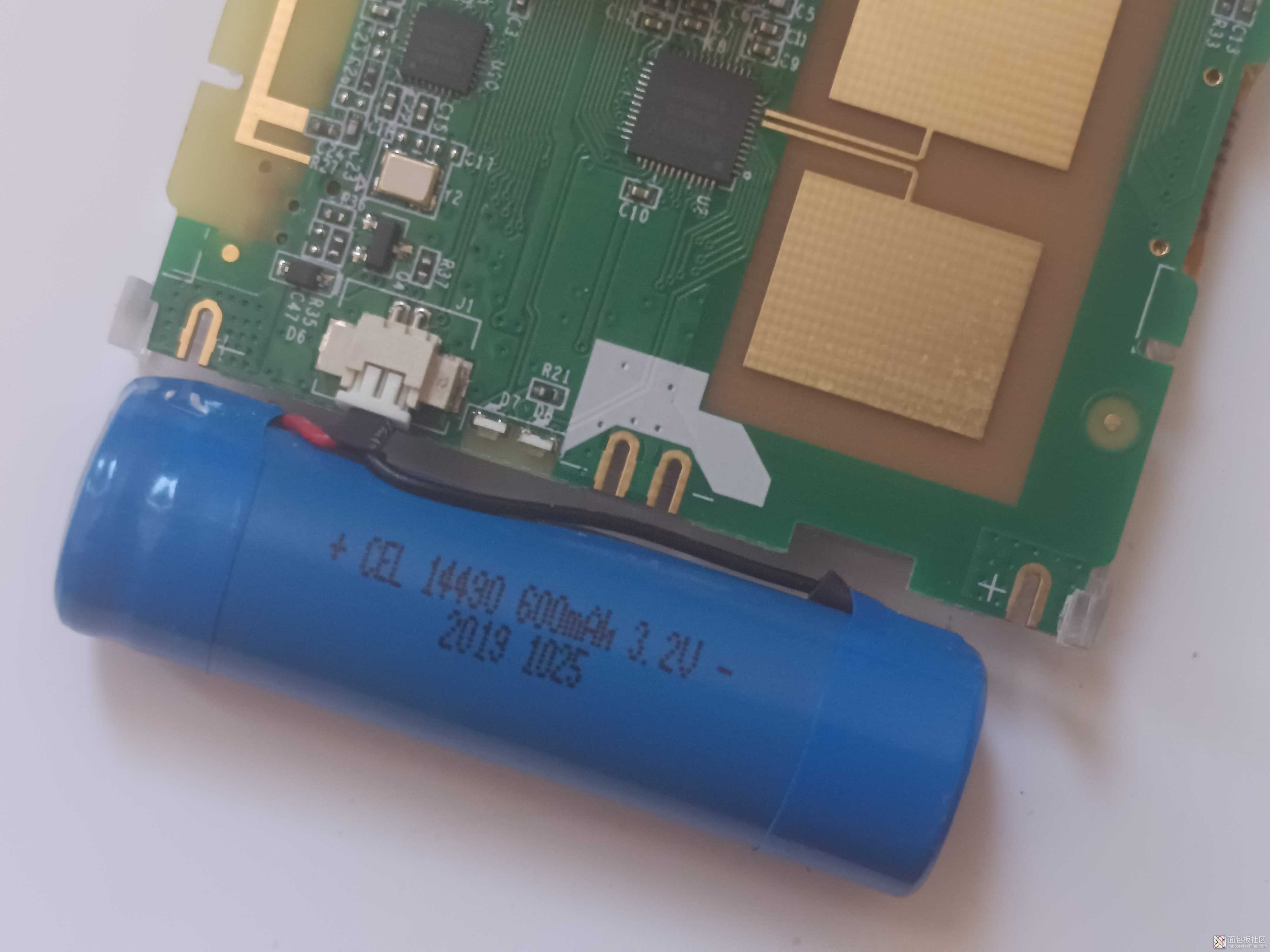

锂电池,+CEL 14490 600mAh 3.2V,如下图。

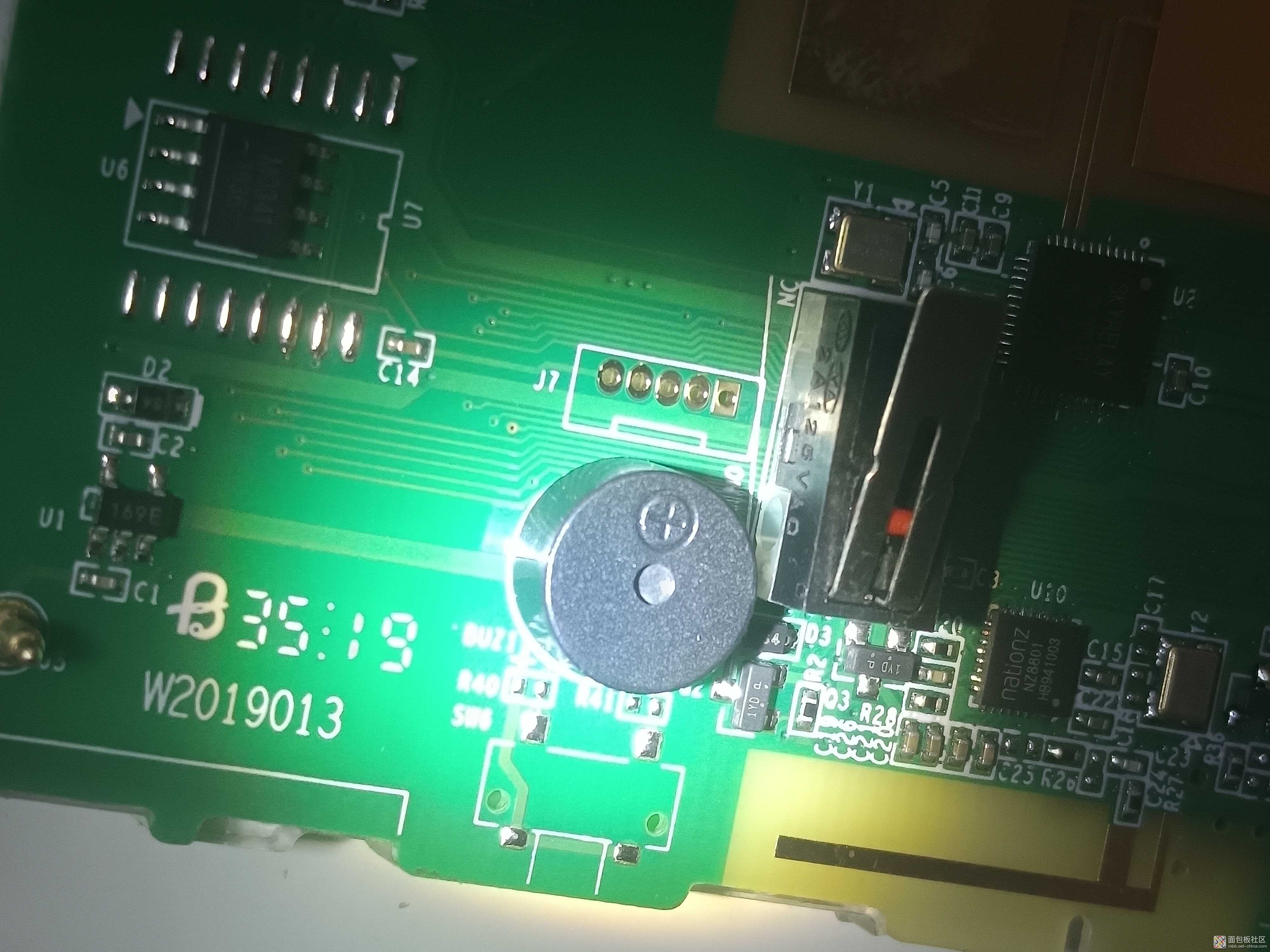

蜂鸣器喇叭,如下图。

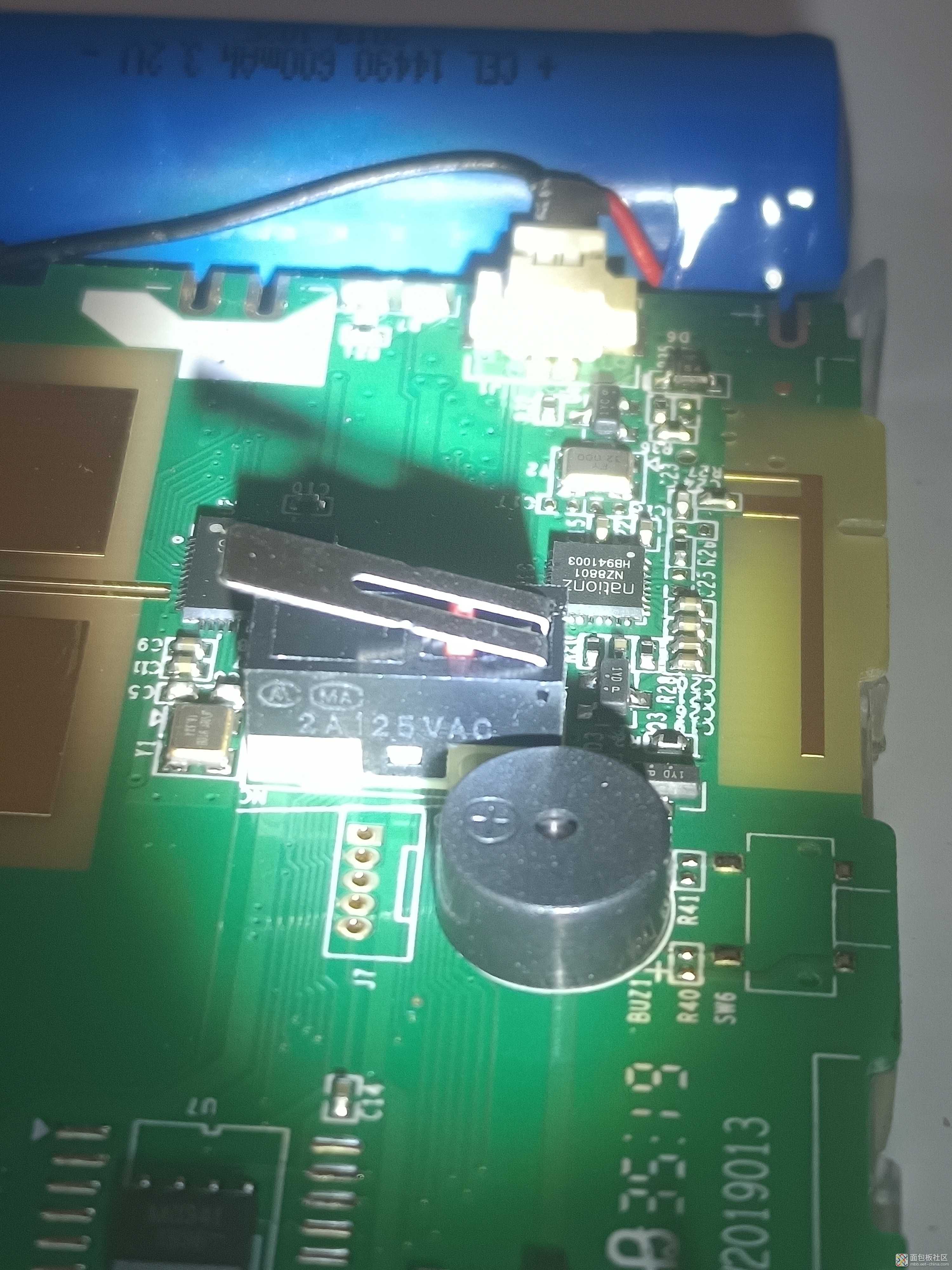

2A125VAC 微动开关,如下图。

天线PCB板,如下图。

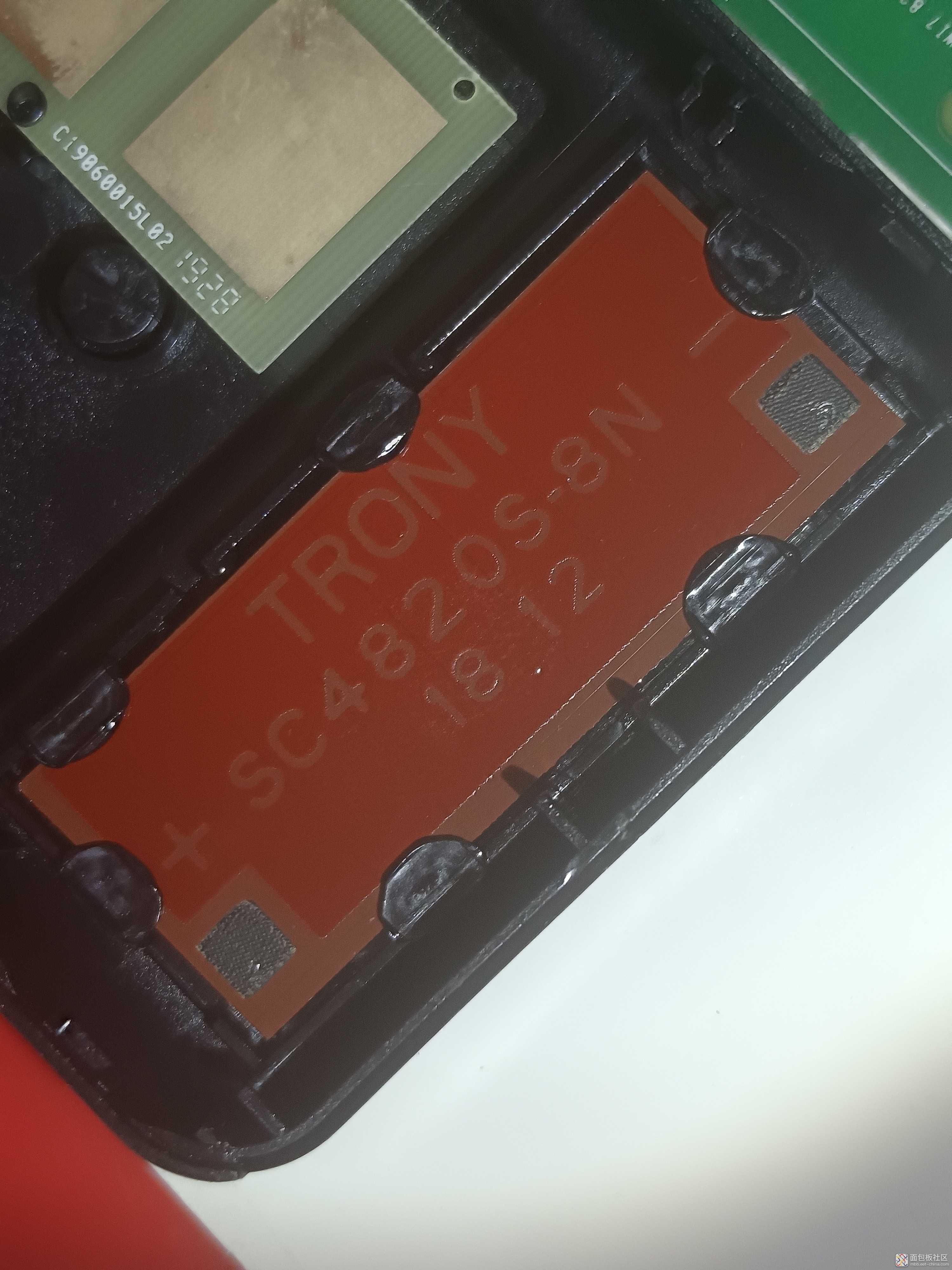

TRONY SC4820S-8N,创益(Trony)太阳能,太阳能充电板,如下图。

ETC系统通过安装在车辆挡风玻璃上的车载电子标签与在收费站ETC车道上的微波天线之间进行的专用短程通讯,利用计算机联网技术与银行进行后台结算处理,

从而达到车辆通过高速公路或桥梁收费站无需停车,能交纳高速公路或桥梁费用的目的。

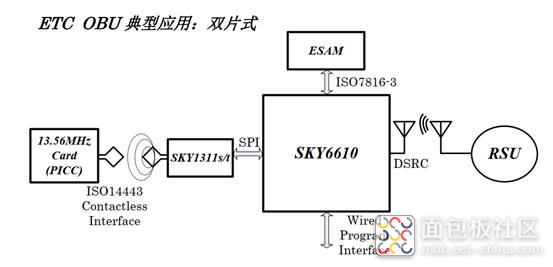

ETC的工作原理,如下图。

这种算是ETC一代,二代是无卡式,需要贴在玻璃上,三代隐藏式,可以不用贴在玻璃上了,重量更轻了,车膜穿透强,交易速度可以达到0.18S。
