原创 【拆解】网银U盾K宝

互联网的普及应用，网民的信息安全变得更加重要了，其中账号注册，网银的转账以及支付信息等等，了解网银的支付安全还有相关的硬件，其中的重要性不言而喻了。

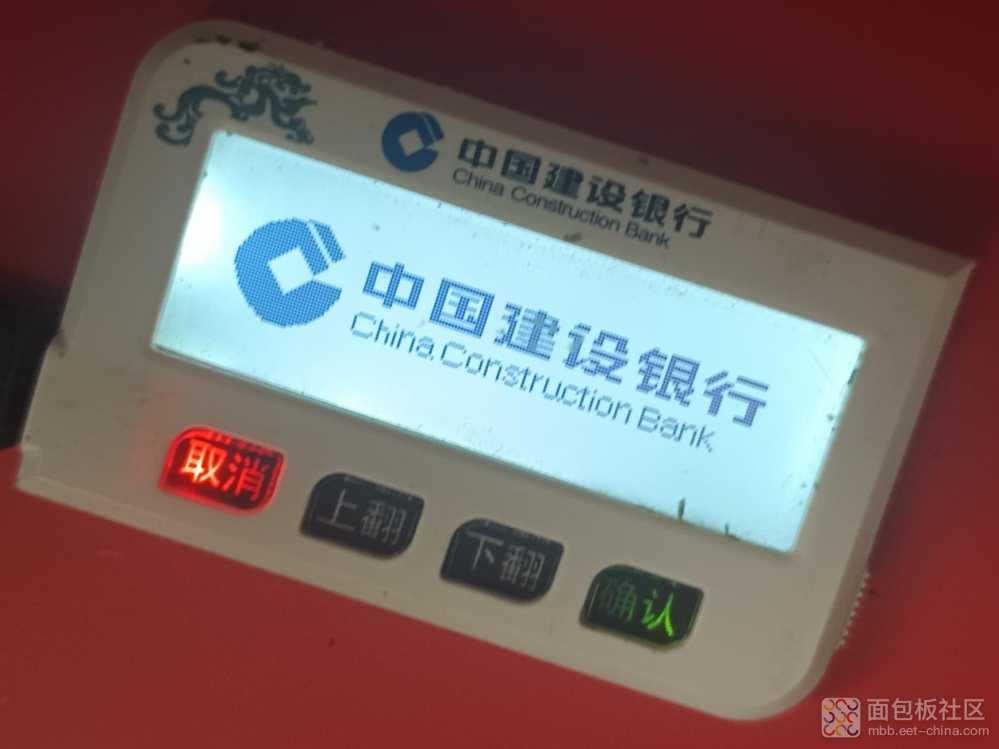

U盾，如下图。

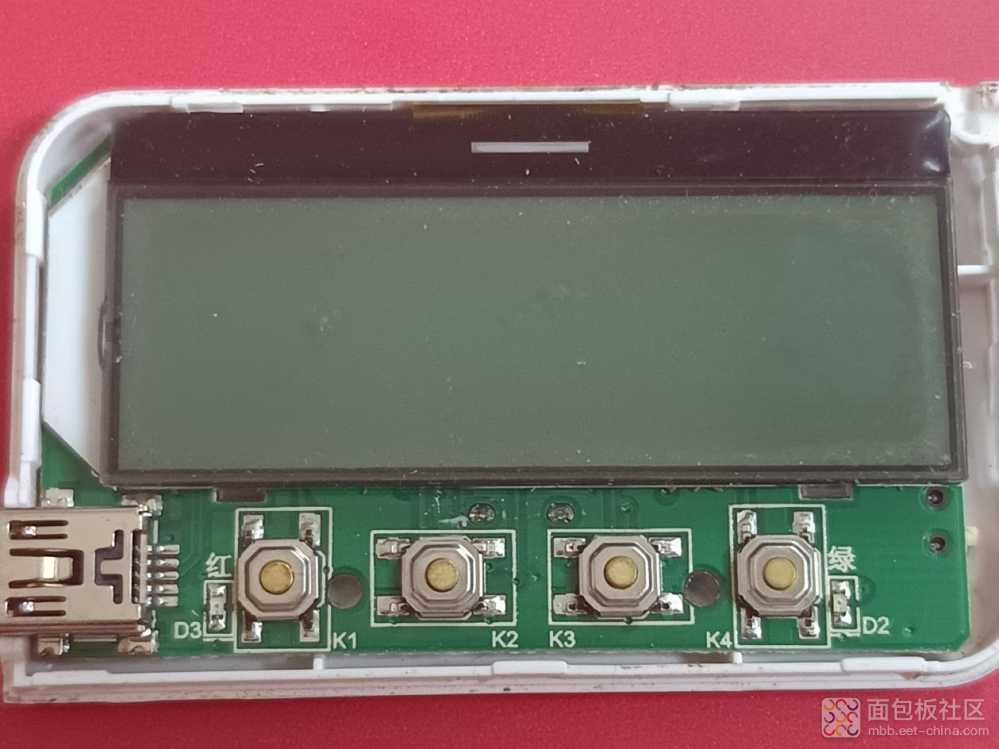

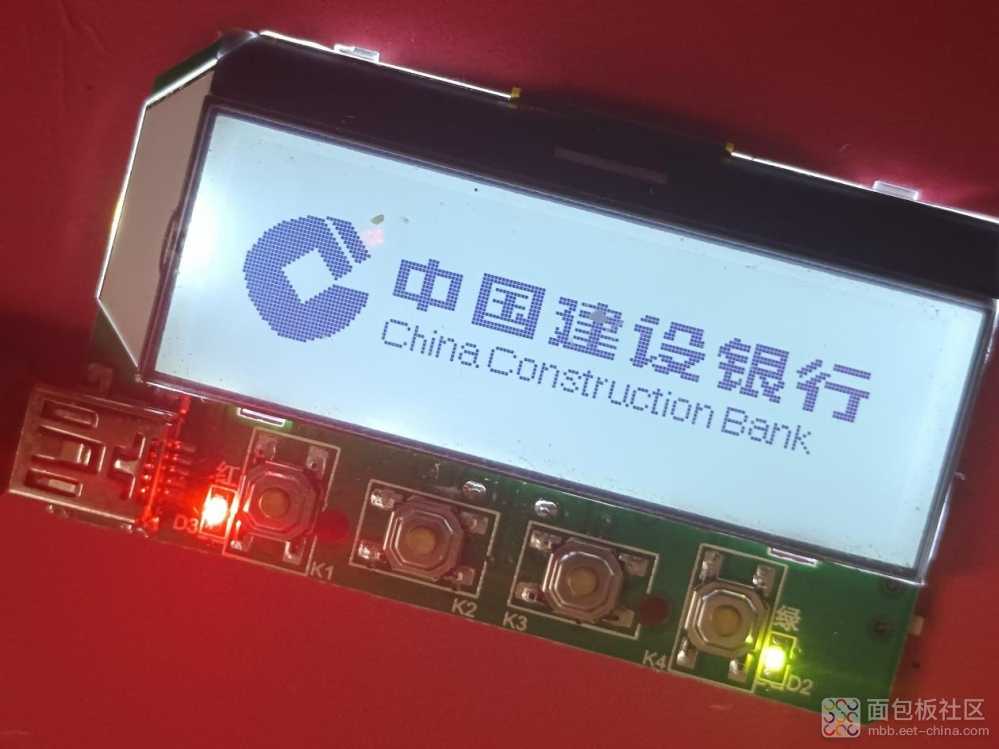

拆开上盖，K1，K2，K3，K4功能按键，如下图。

拿去下盖，如下图。

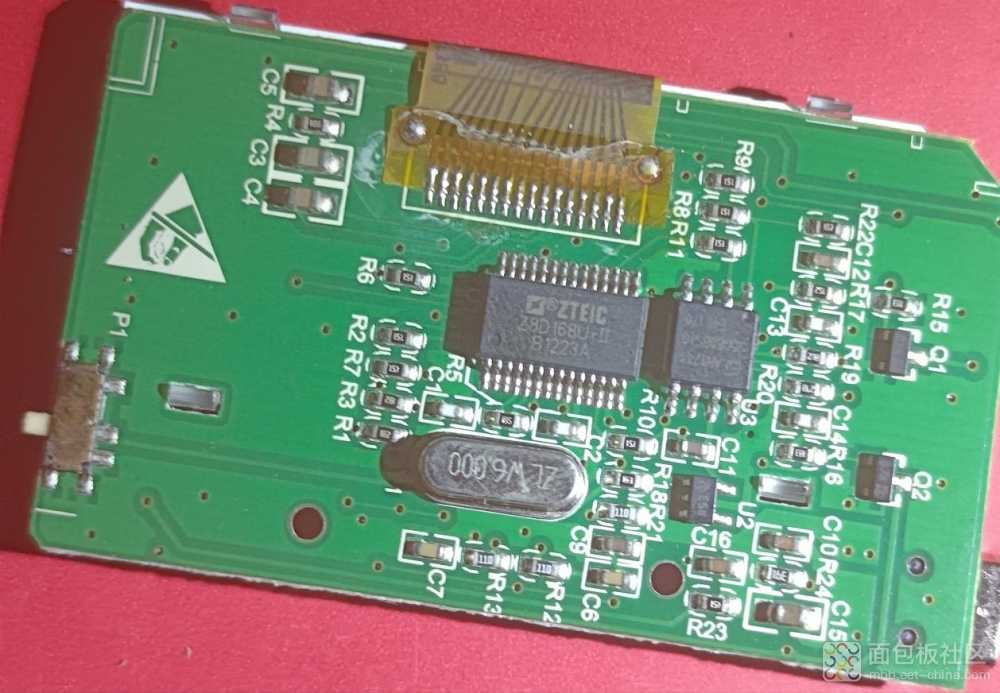

背面，如下图。

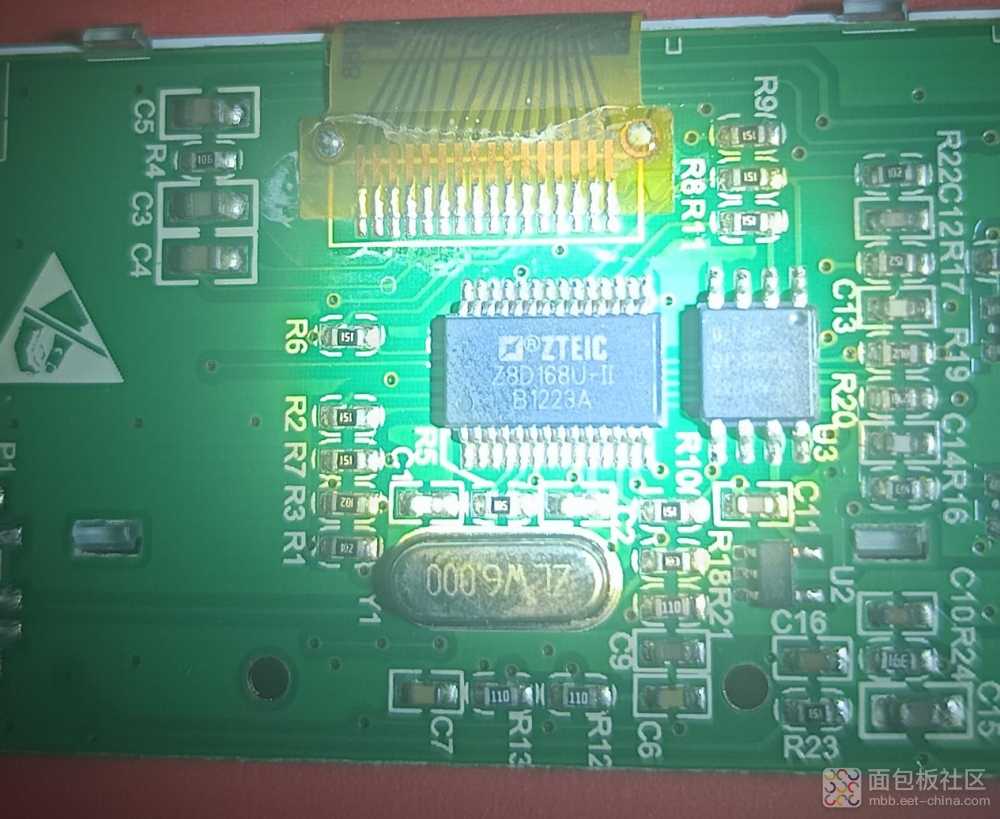

Z8D168U-II，主要应用于信息安全领域，如USB KEY和身份认证等，如下图。

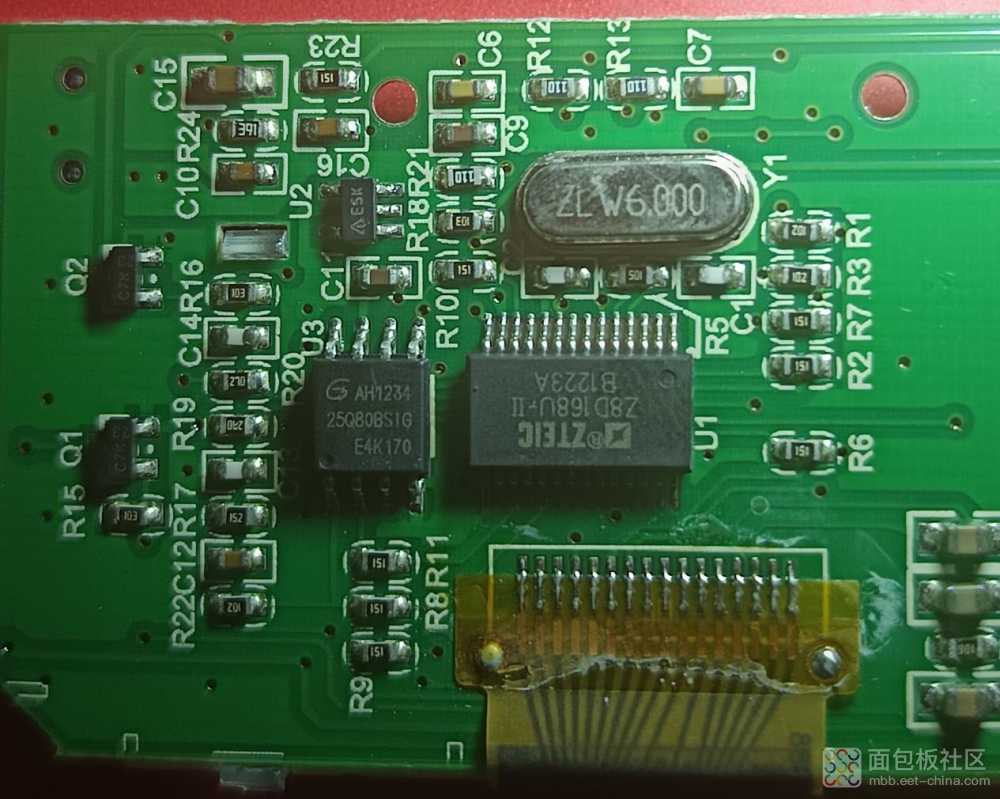

AH7234 25Q80BS1G 存储芯片，ESK是LED恒流驱动芯片，如下图。

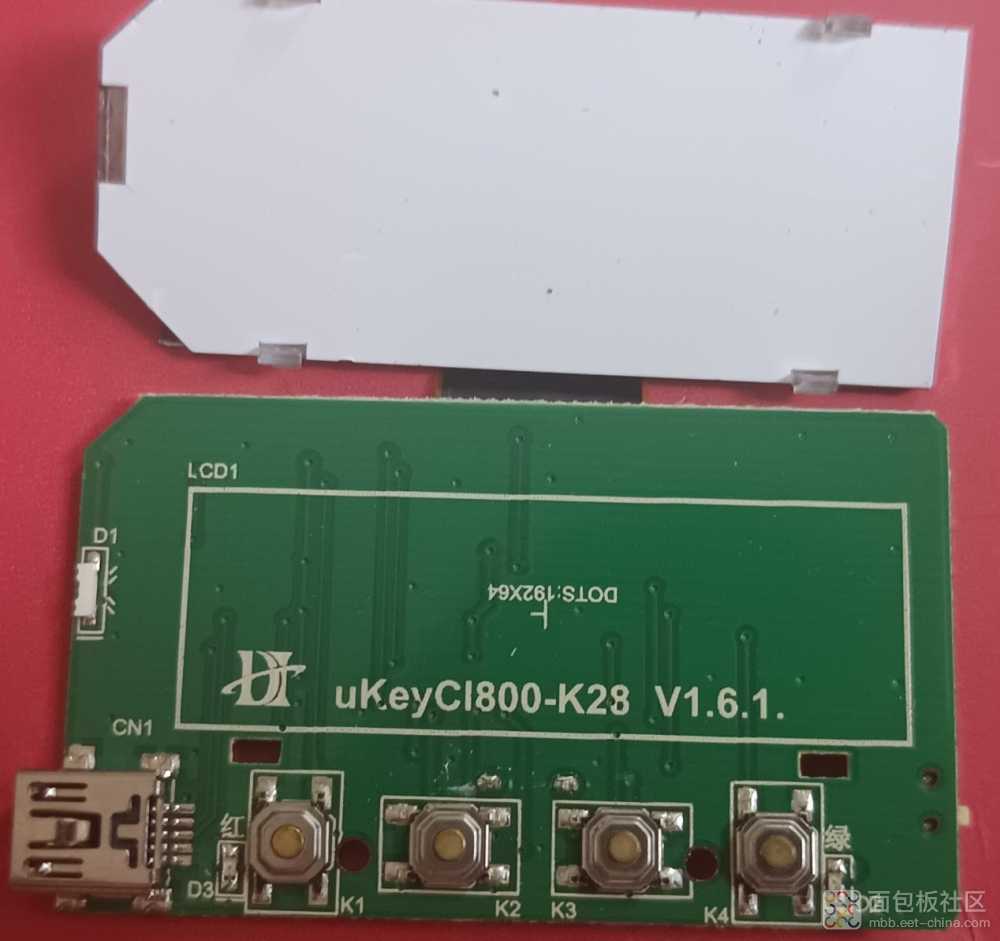

按下显示屏卡扣，可以掀起来，如下图。

K宝，正面如下图。

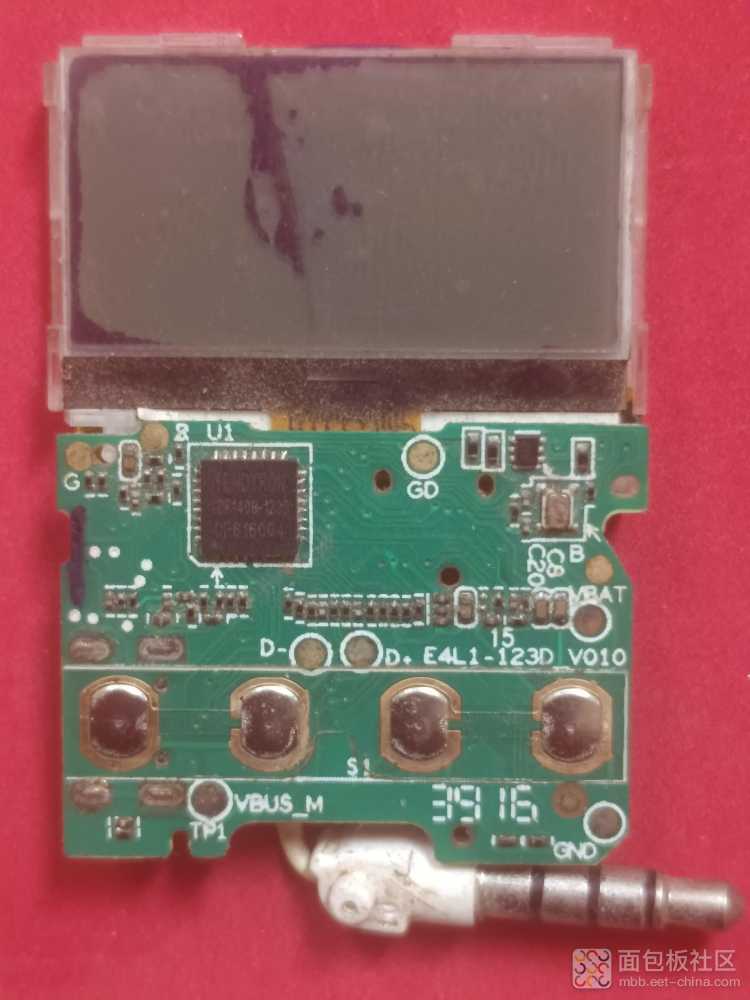

TENDYRON TDR1408-123D 嵌入式微控制芯片，如下图。

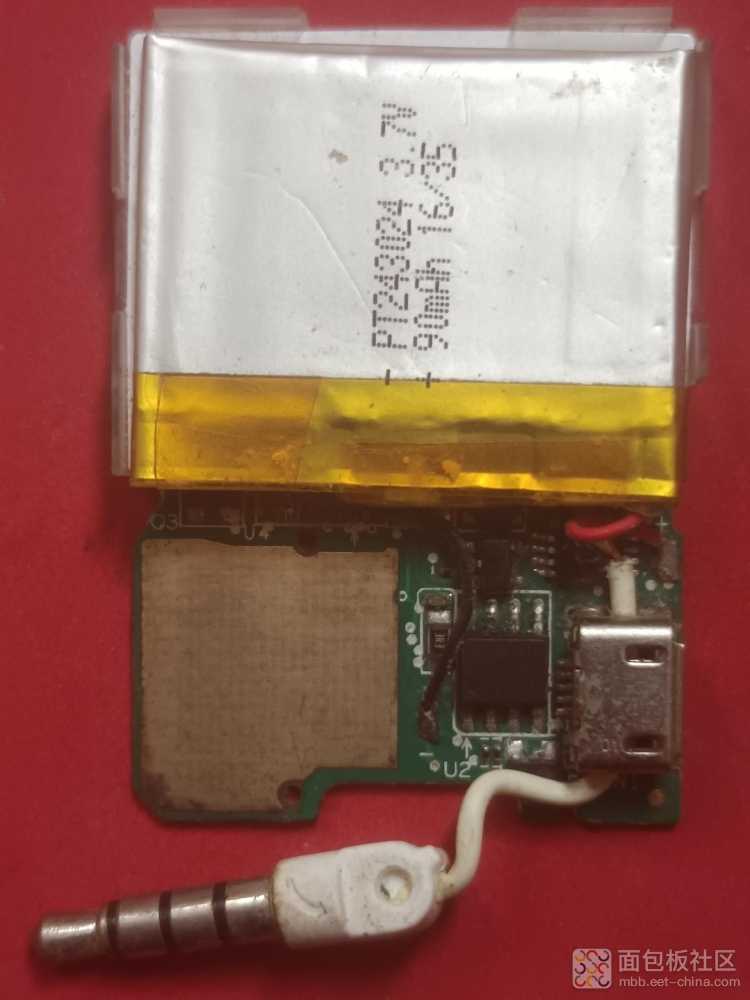

K宝，背面有一块PT243024 电池包，3.7V，90mAh，如下图。

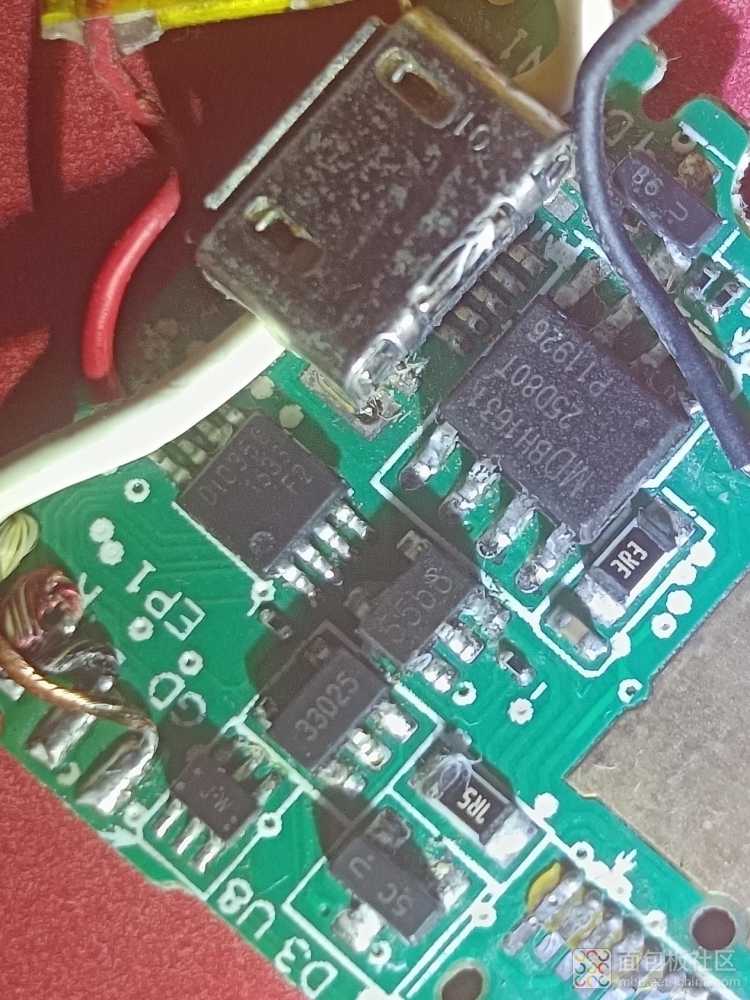

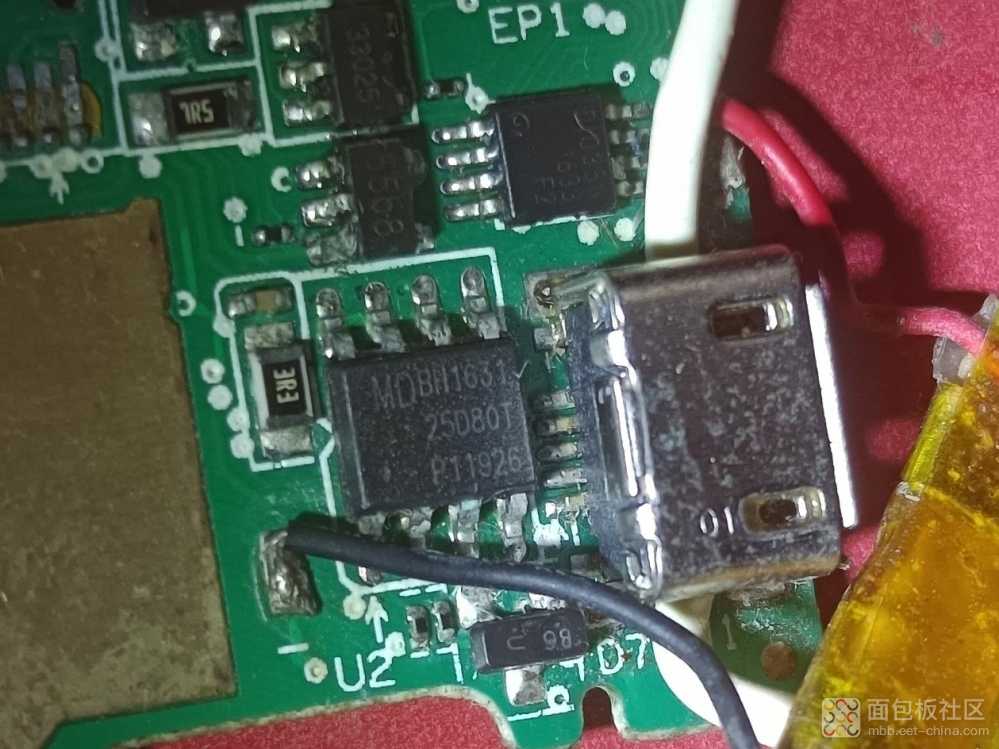

MD BH1631 25D80T，位于充电口，电池包充电用的电源管理芯片，如下图。

D10356 电池包保护芯片，JW芯片位于插口线附近和TDR1408-123D背面，和缓存器有关联的，33025和5568 位于充电口和电池包必经之路，该是电源管理芯片，如下图。

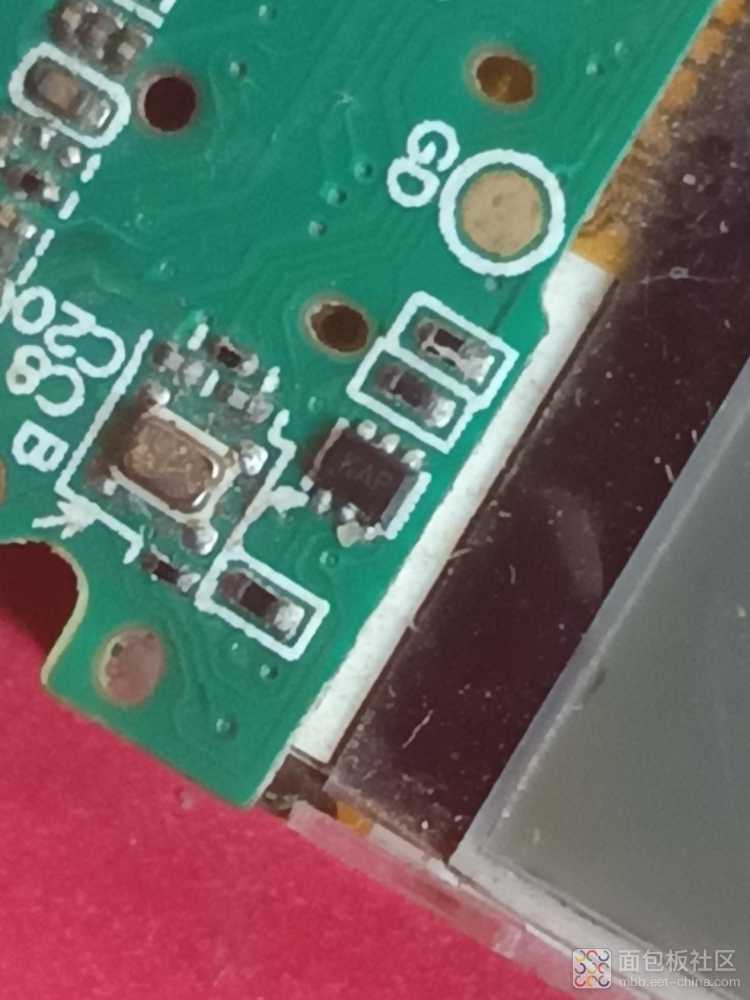

KAP芯片位于显示屏的排线口附近，背面还有同样的一颗，显示屏供电稳压用的，如下图。

总体上，网银安全支付的硬件大同小异，保护着网民在互联网转账支付的安全信息，意义非同小可，了解其中的硬件功能是很有必要的。
