原创 【拆解】一款华为WATCH GT 3的后盖总成,奇迹再现

2025-5-26 18:09 526 0 分类: 消费电子 文集: 拆解

后盖总成,正面如下图。

IMG_20250524_103756

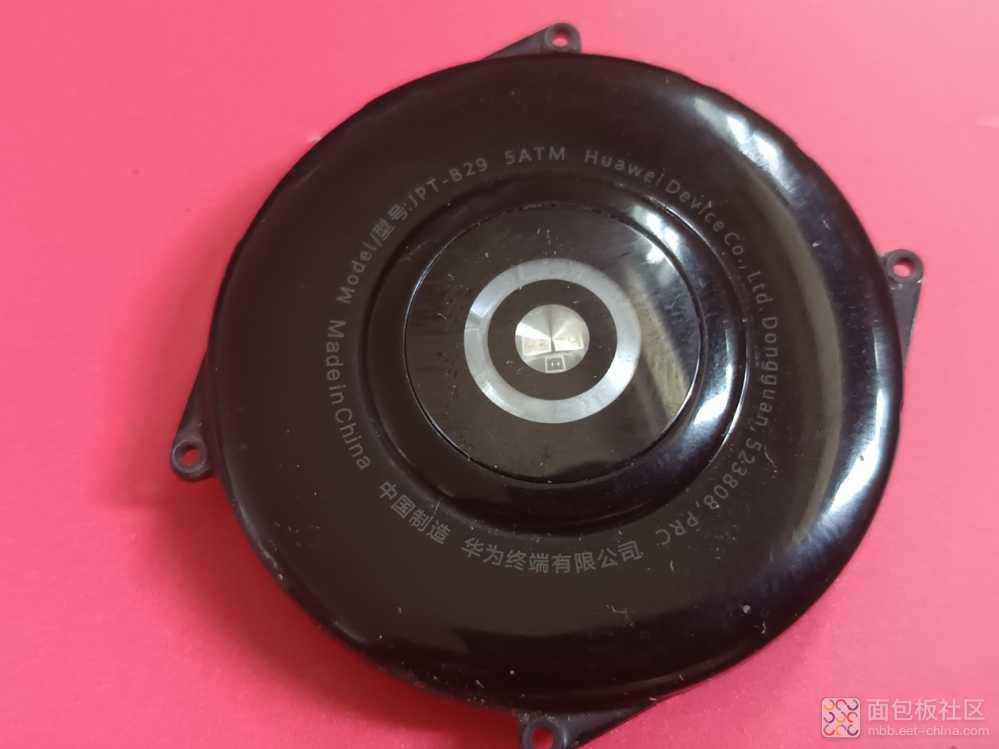

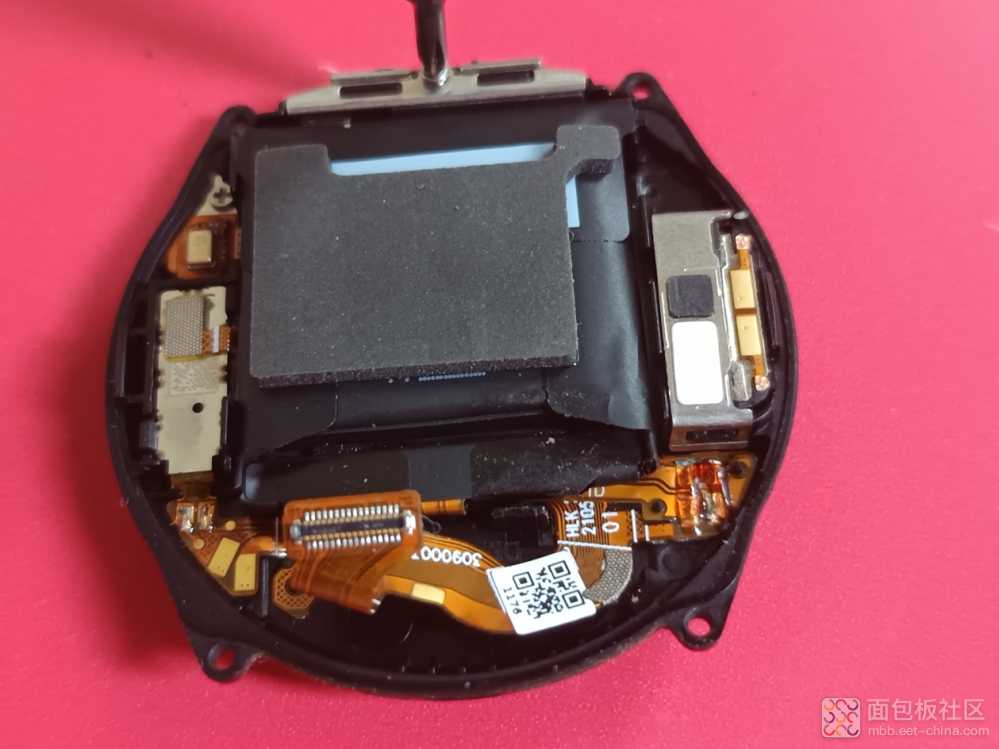

后盖总成,背面如下图。

IMG_20250524_103708

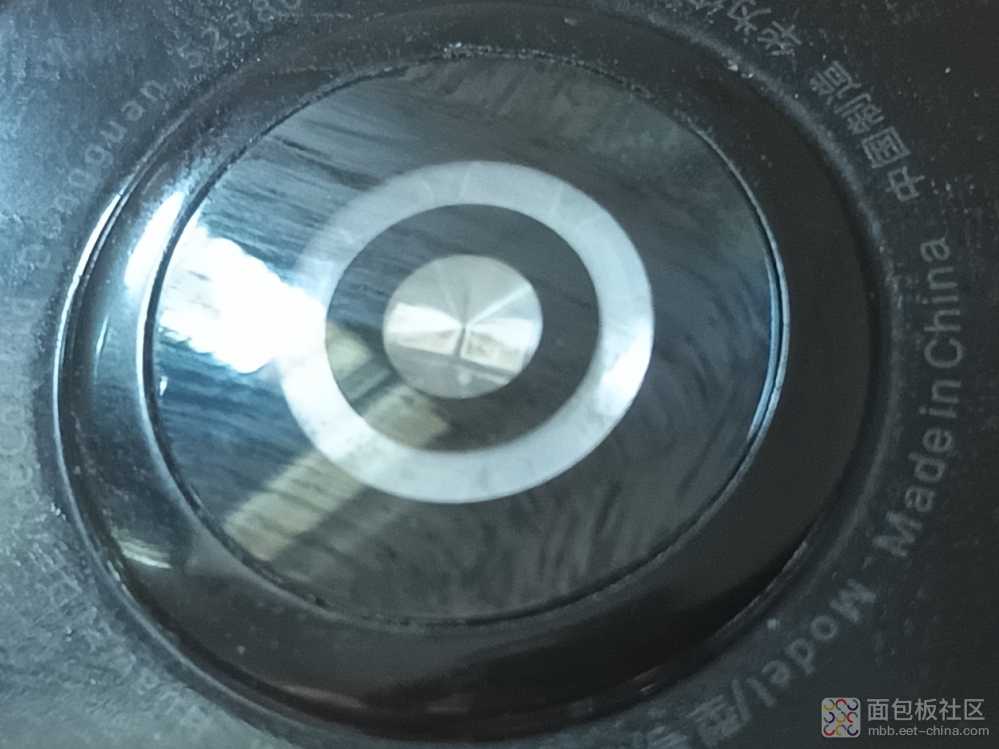

背面的玻璃盖板,如下图。

IMG_20250524_124230

用楔子撬开玻璃盖板,如下图。

IMG_20250524_130055

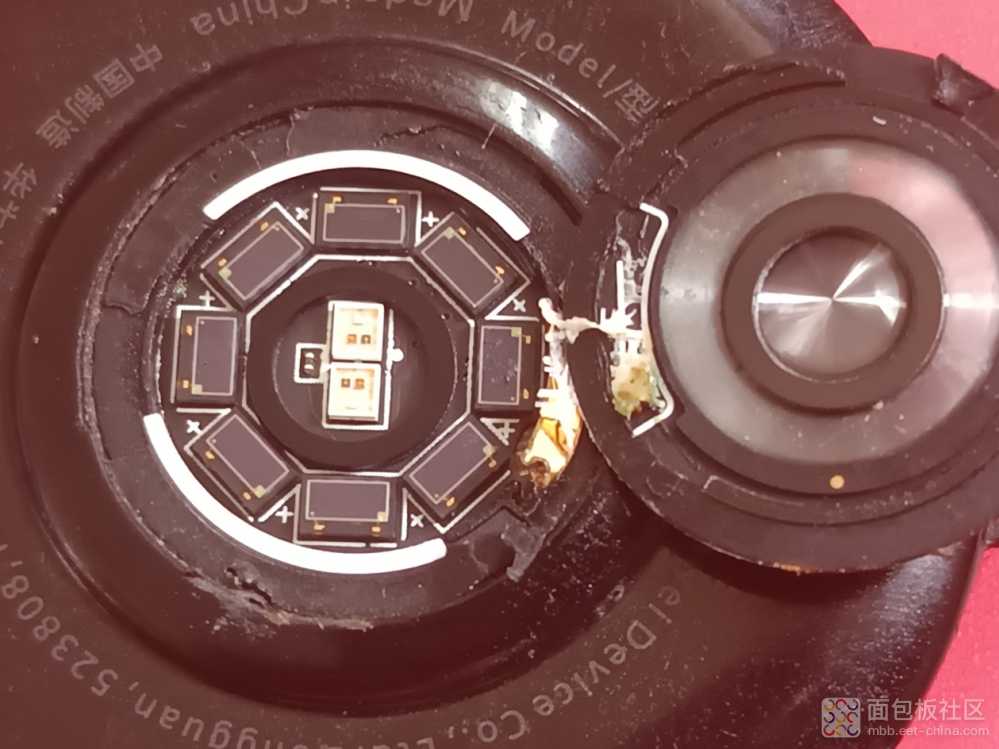

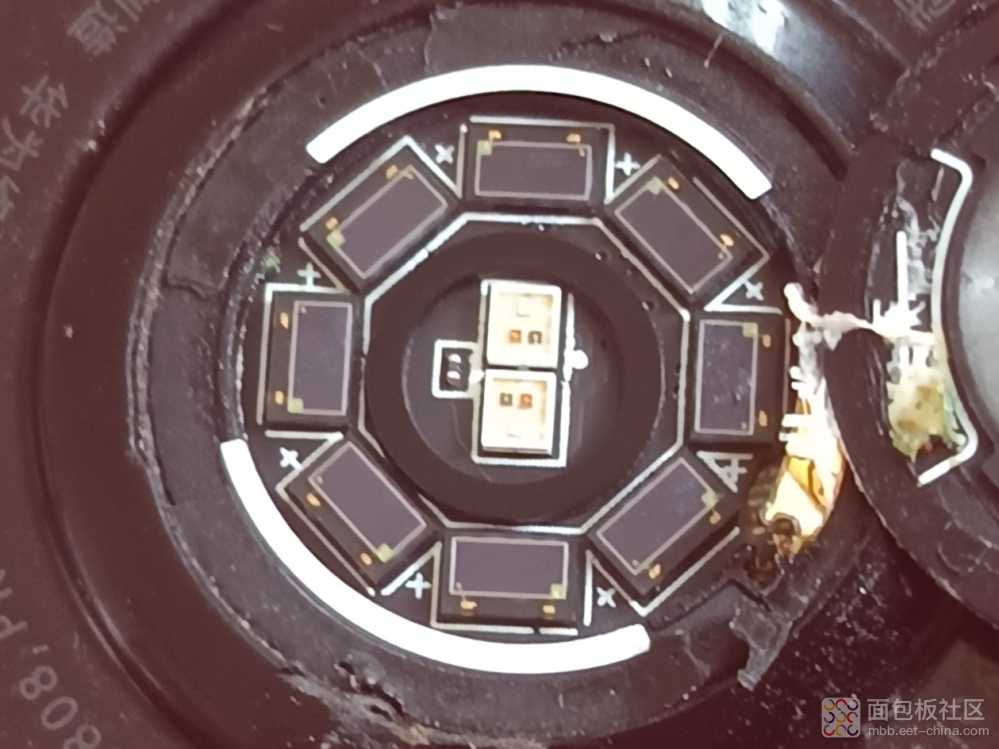

可以看到,中间两颗LED,其周围有8颗心率传感器,如下图。

IMG_20250524_124431

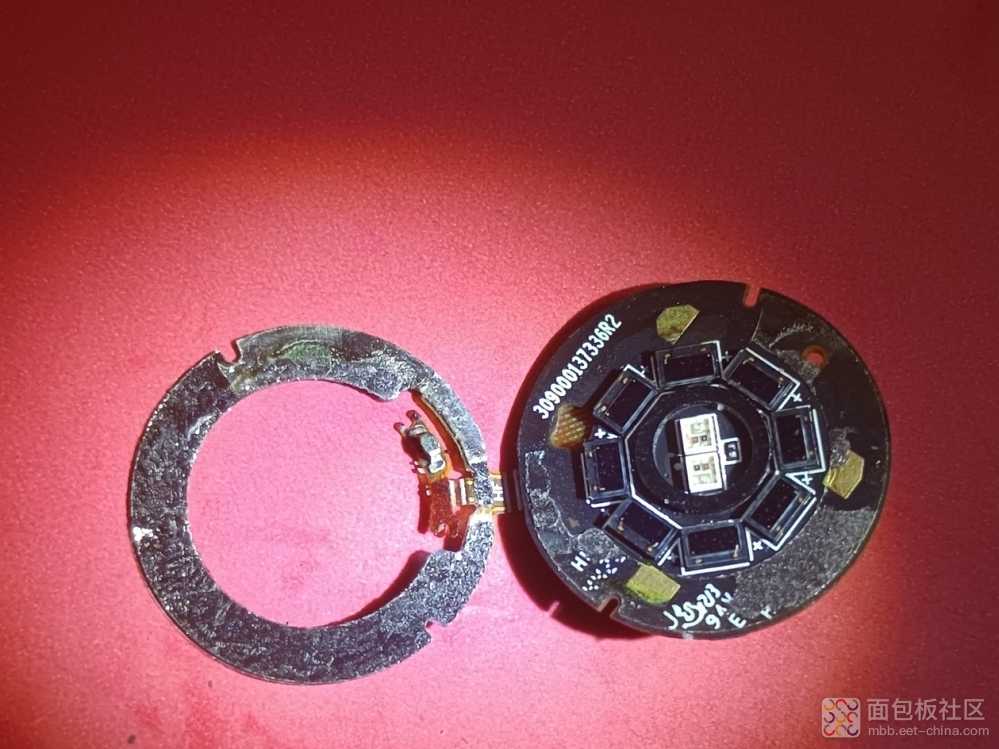

取下心率传感器的PCB板,左侧的电路板贴了一圈阻磁膜但是没有线圈,右侧的PCB板是心率传感器,如下图。

IMG_20250524_124950

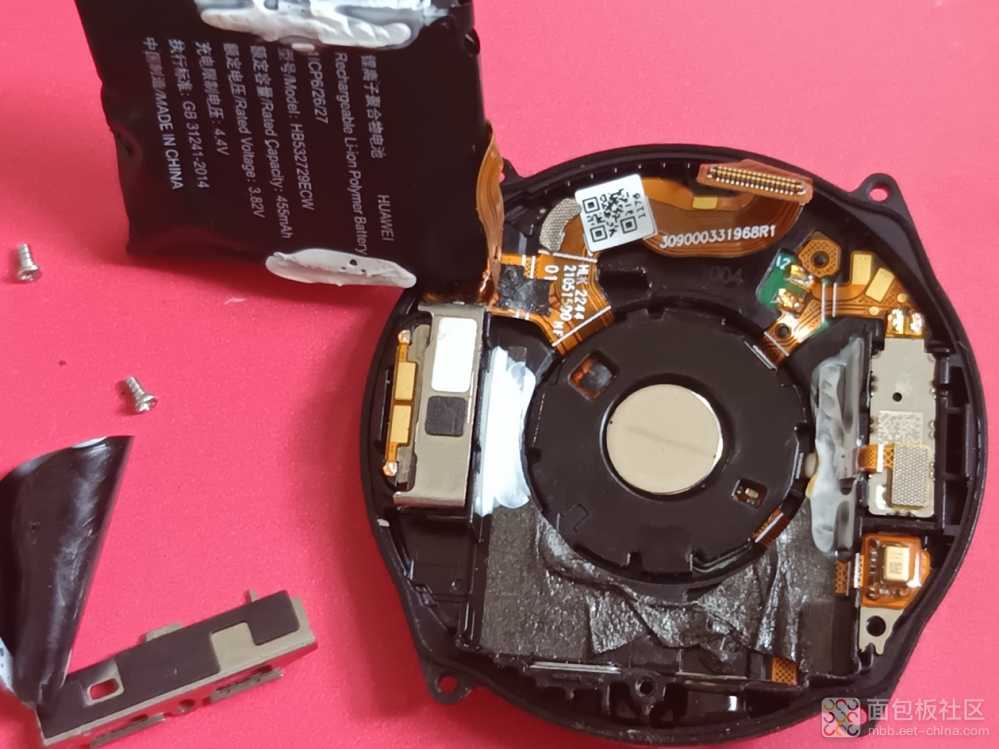

用楔子小心撬开电池包,如下图。

IMG_20250524_104430

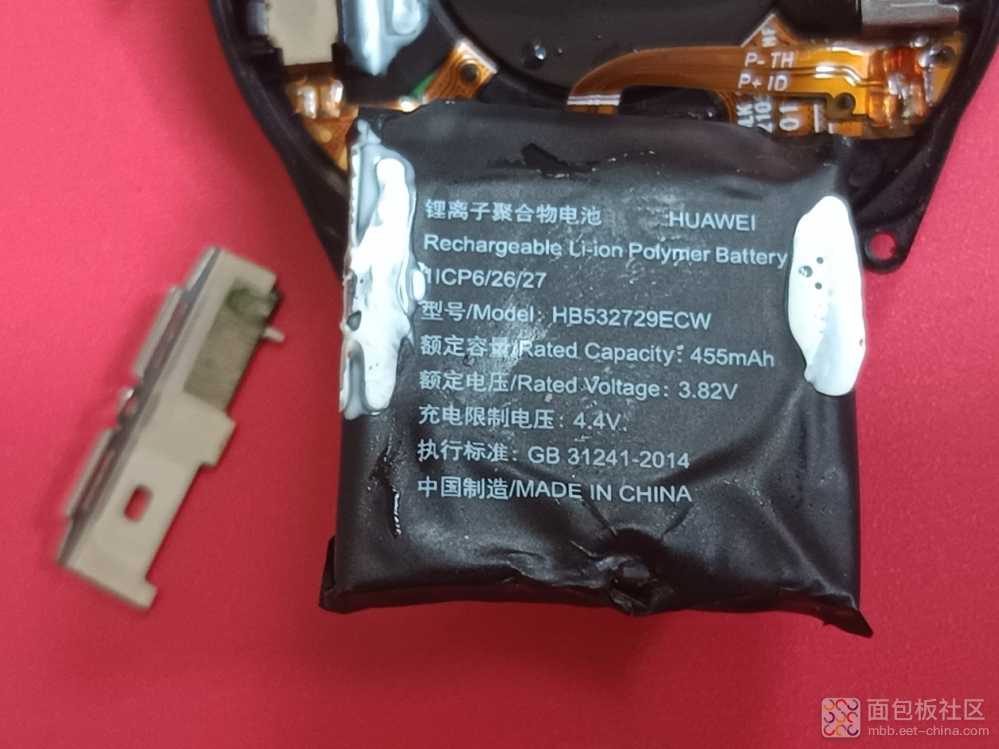

锂离子聚合物电池,额定电压3.82V,充电限制电压4.4V,具体参数如下图。

IMG_20250524_104100

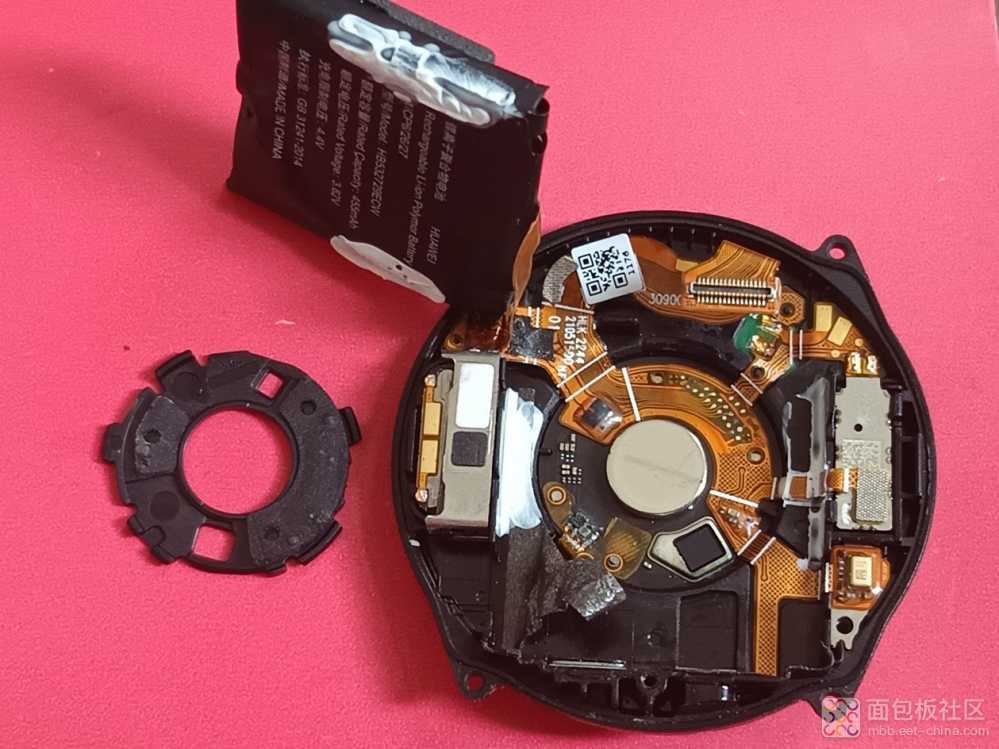

用楔子撬开塑料挡板,如下图。

IMG_20250524_104612

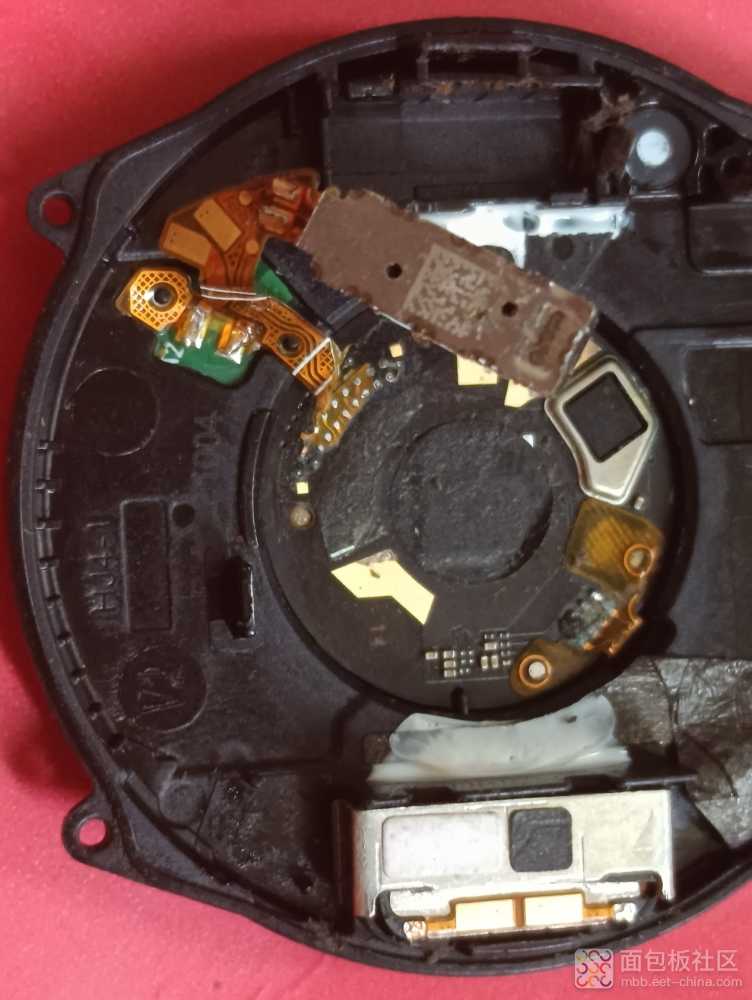

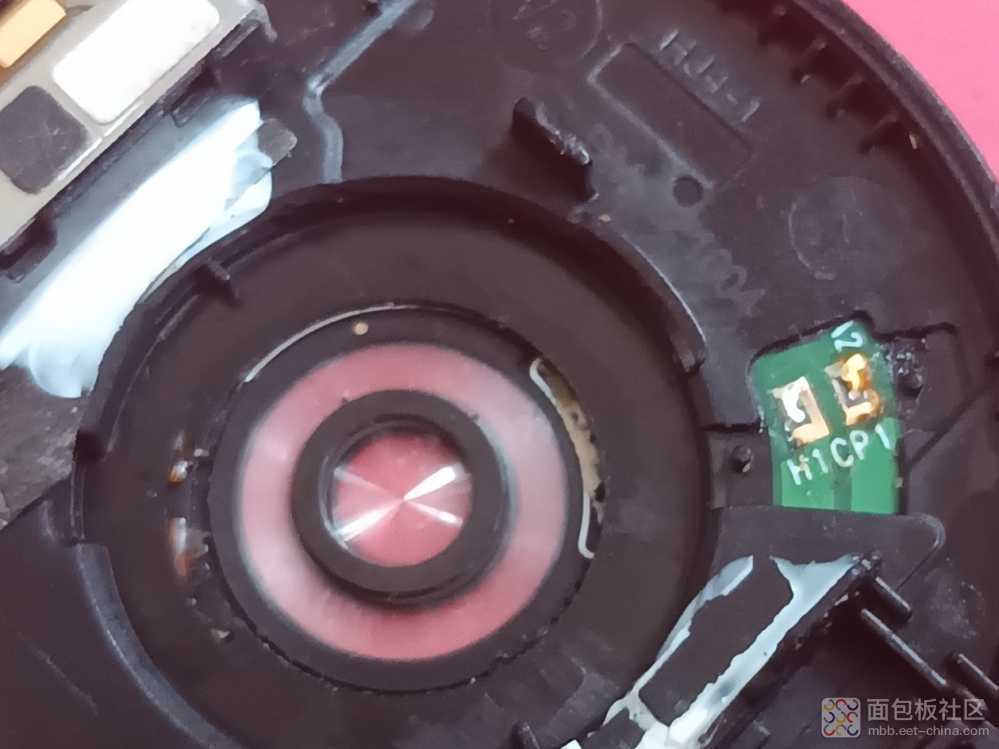

中间是一块永磁铁,用来吸附无线充电座子的,如下图。

IMG_20250524_104925

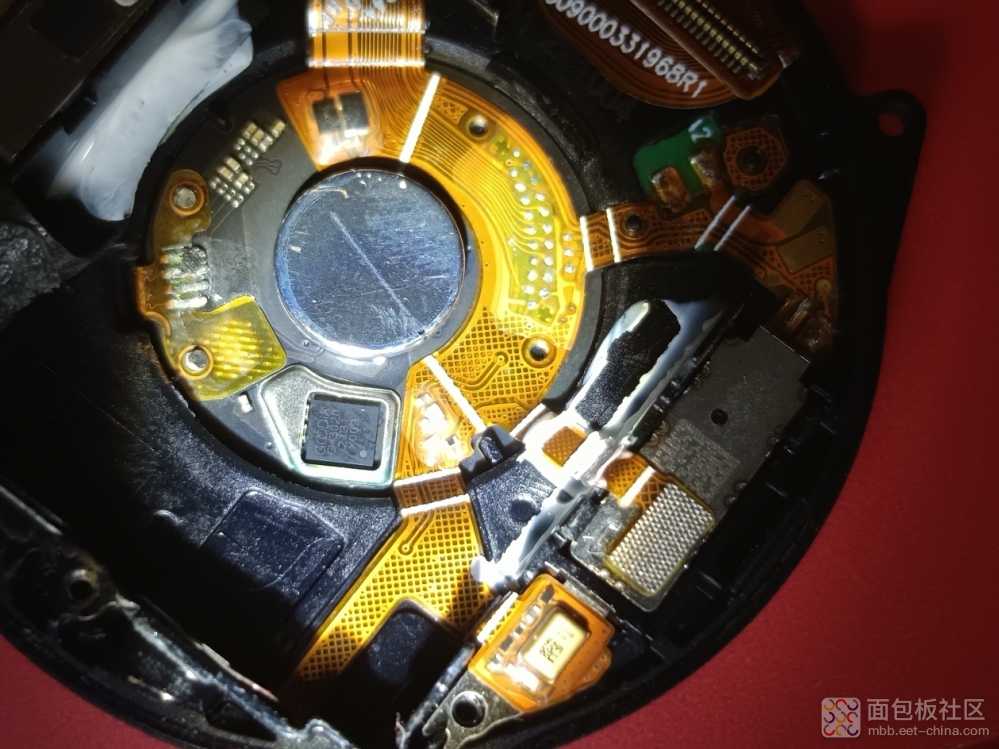

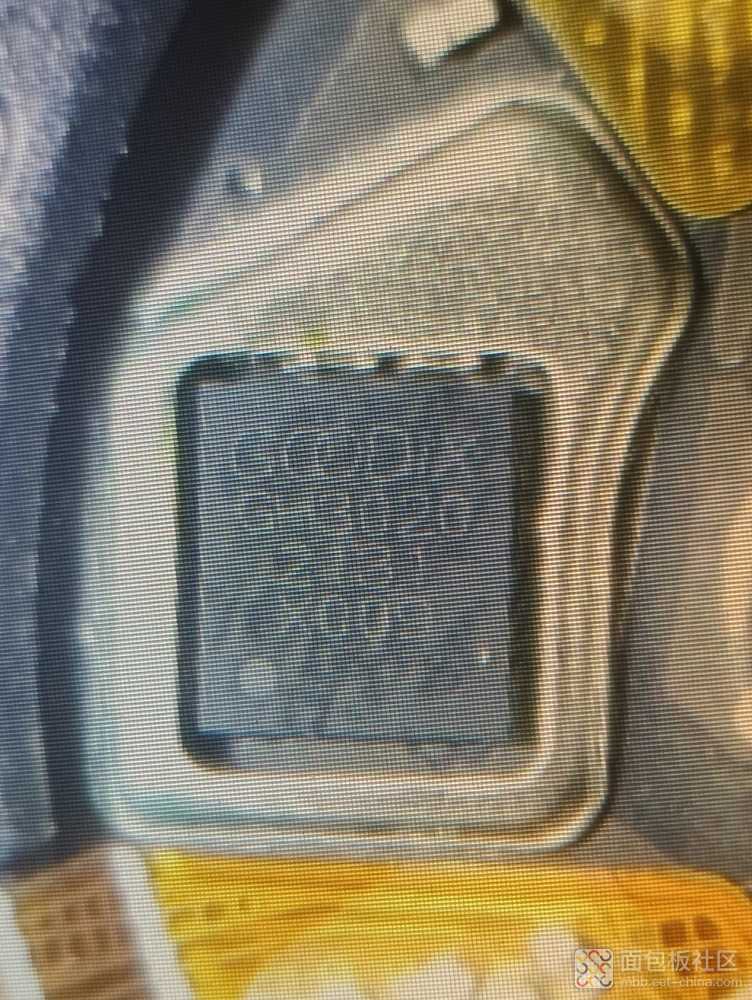

GH3020是汇顶超高精度心率传感器IC芯片,如下图。

IMG_20250524_152647

麦克风咪头,如下图。

IMG_20250524_105601

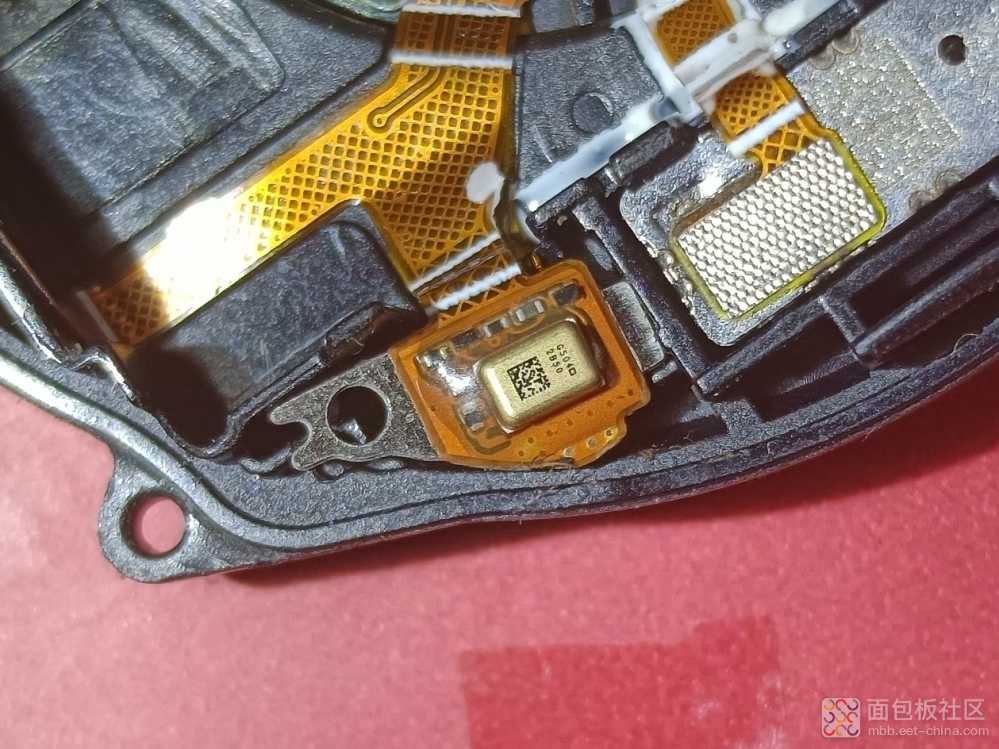

G504 2B50是声音传感器,如下图。

IMG_20250524_105834

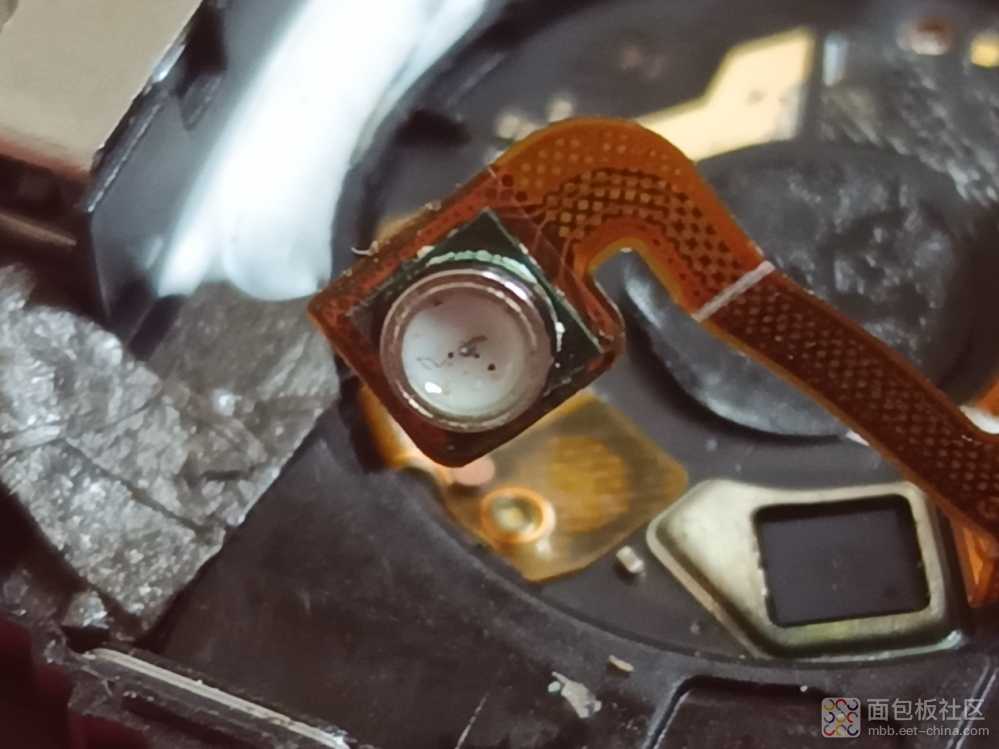

气压传感器,如下图。

IMG_20250524_110505

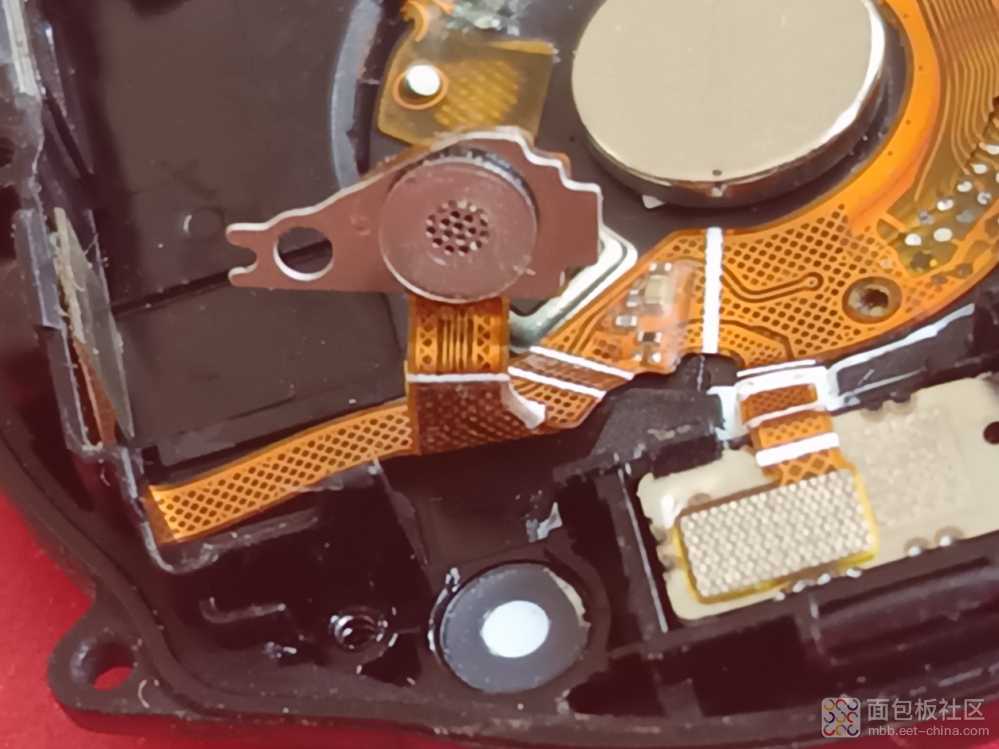

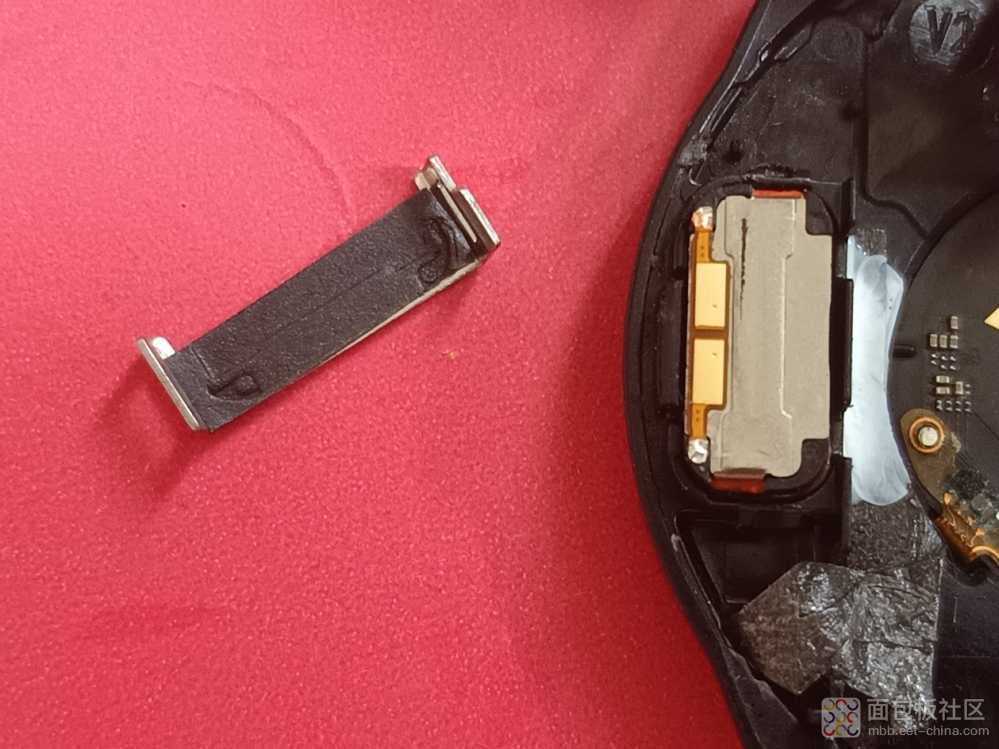

用楔子取下扬声器的金属固定板,如下图。

IMG_20250524_110928

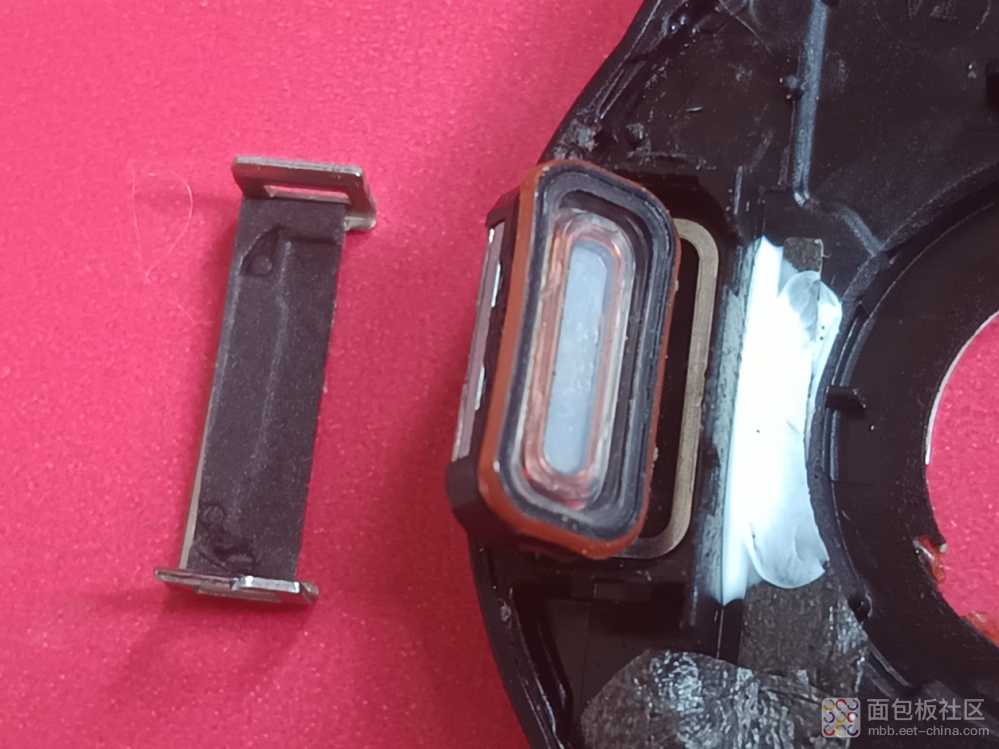

扬声器的固定支架有防水胶圈,如下图。

IMG_20250524_160027

震动传感器,如下图。

IMG_20250524_111522

无线充电线圈埋在了壳子里,两个焊点,如下图。

IMG_20250524_152624

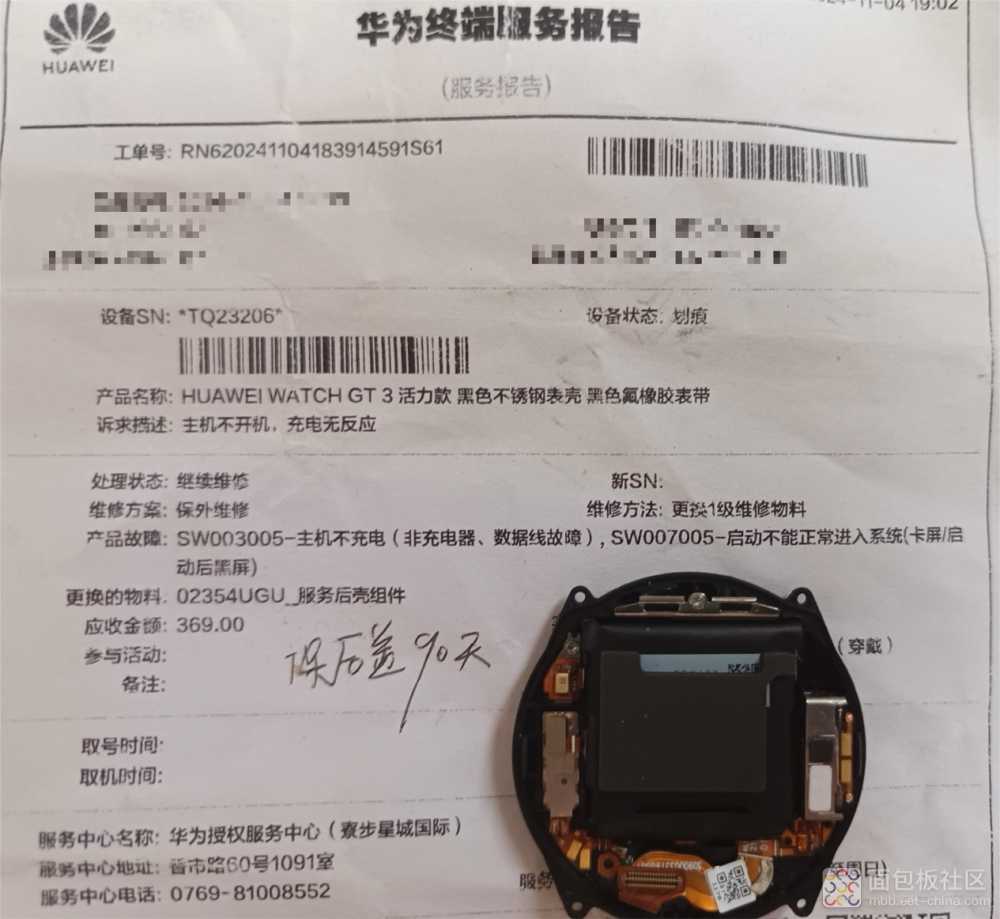

维修记录:主机不开机,充电无反应,如下图。

IMG_20250524_103242

华为的电子产品可以说是工业上的艺术品,每次新品的发布,都是工业领域上的奇迹,但是现如今新品真的卖得太贵了,新品真的值这个价格么!?还有过保的维修费用挺贵的,不需要考虑情感上的束缚,直接换个新品的,这个维修费完全可以拿下其他牌子的产品,用来替代。

WATCH GT 3支持血氧饱和,体温测量,心脏健康,心率监测,睡眠检测,蓝牙通话,还防水呢,可以游泳跑步戴着。

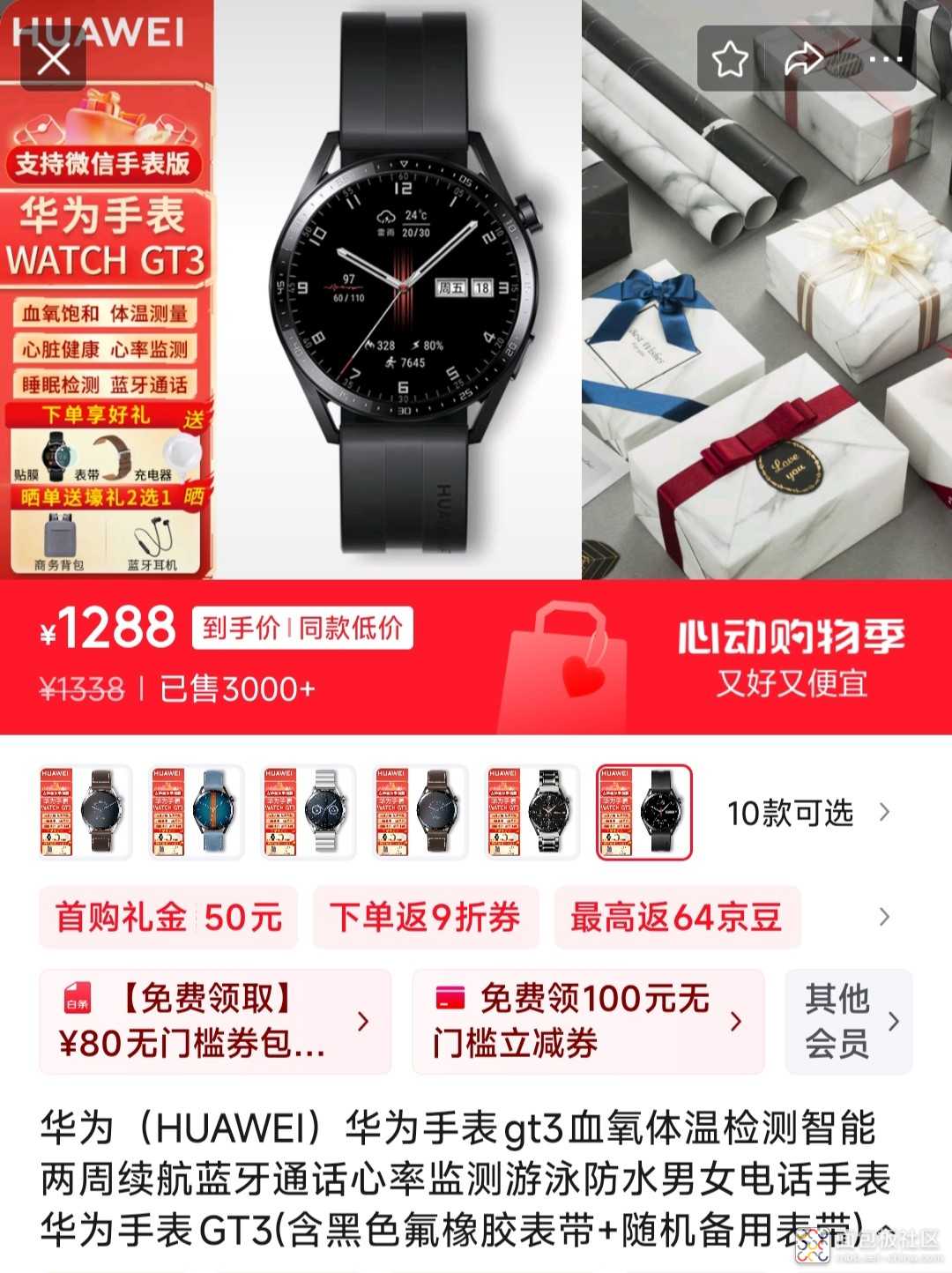

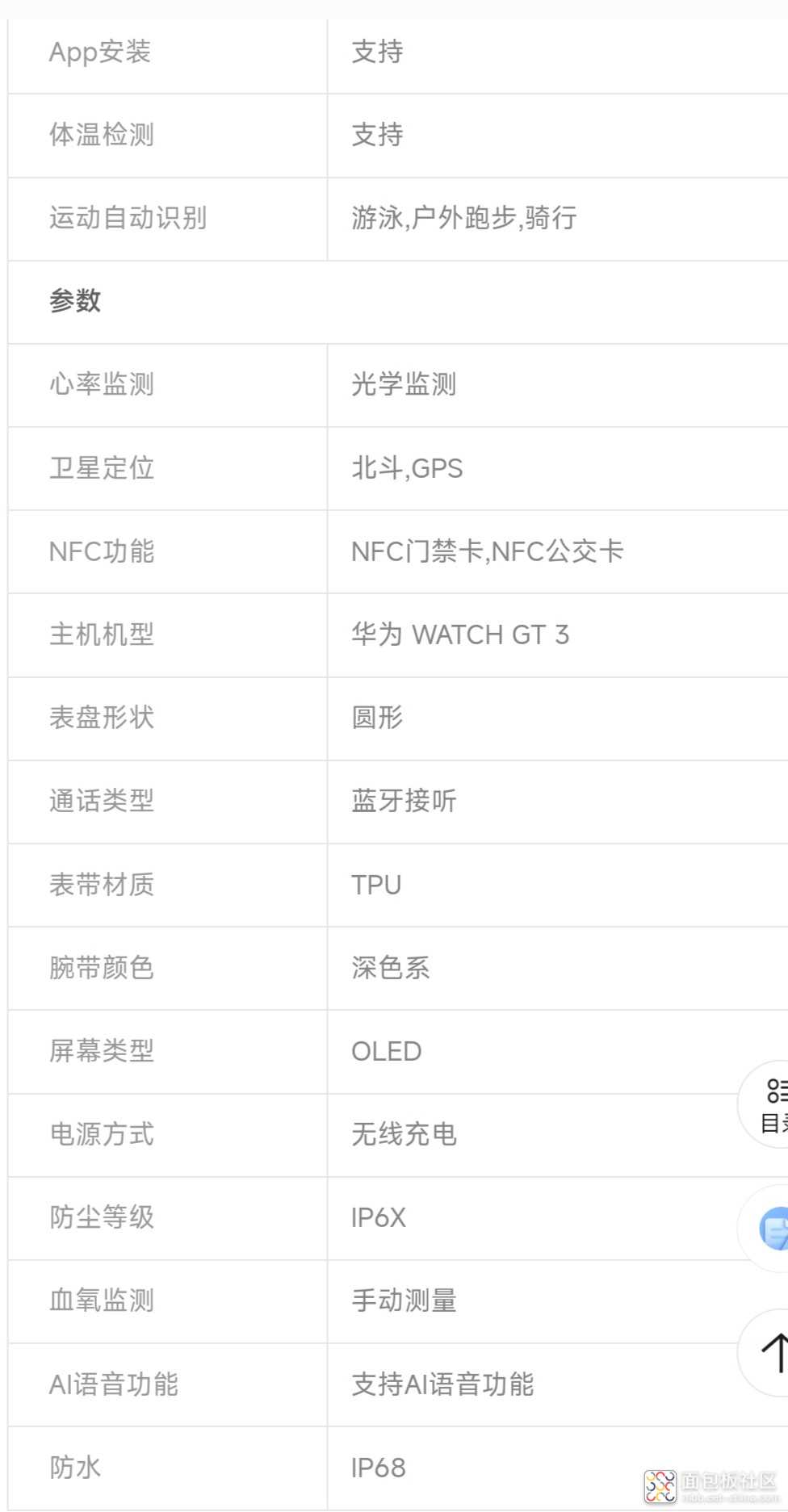

具体应用参数,如下图。


作者: liweicheng, 来源:面包板社区

链接: https://mbb.eet-china.com/blog/uid-me-468701.html

版权声明:本文为博主原创,未经本人允许,禁止转载!
