原创 【拆解】一款华为66W超级快充车载充电器

2025-5-27 20:58 411 1 2 分类: 消费电子 文集: 拆解

这款车充配备两个充电口,

一个USB-A口,支持10W输出,

另一个USB-C口,支持华为最新66W超级快充,同时也向下兼容华为22.5W和40W快充,兼容家族各种型号手机快充这一核心理念一直没变。

下面就来看看其内部用料如何。

IMG_20250527_103950

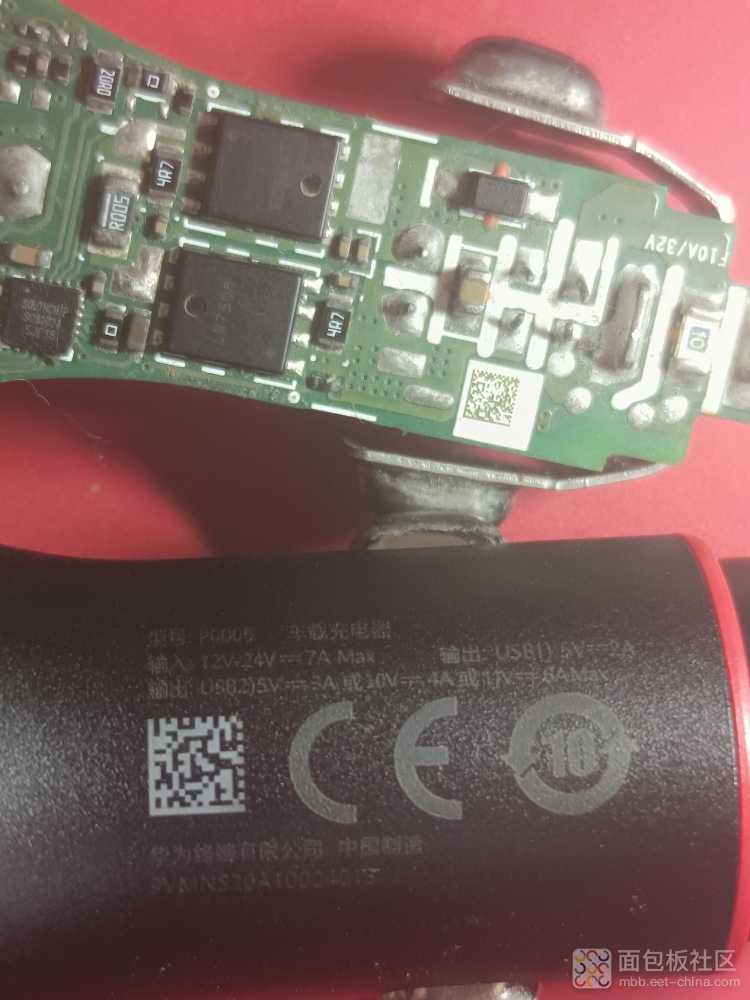

腰身上标注有车充规格参数信息

型号:P0006

输入:12-24V~7A

输出:

USB-A(黑):5V2A

USB-C(紫):5V3A、10V4A、11V6A

产品已经通过了CE认证。

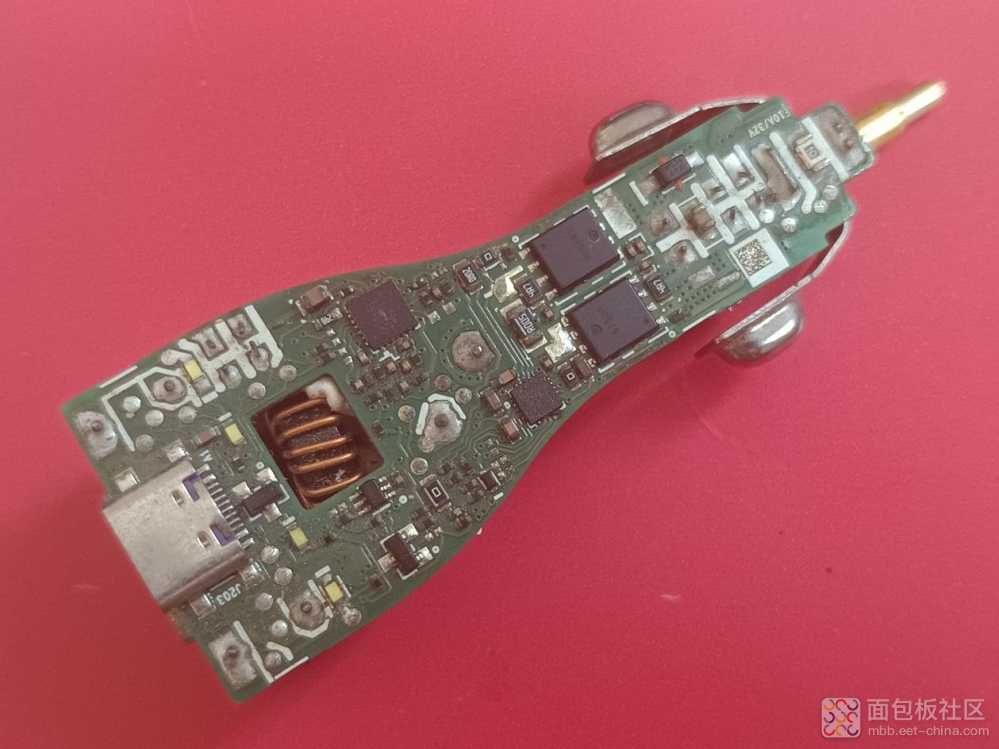

IMG_20250527_104037

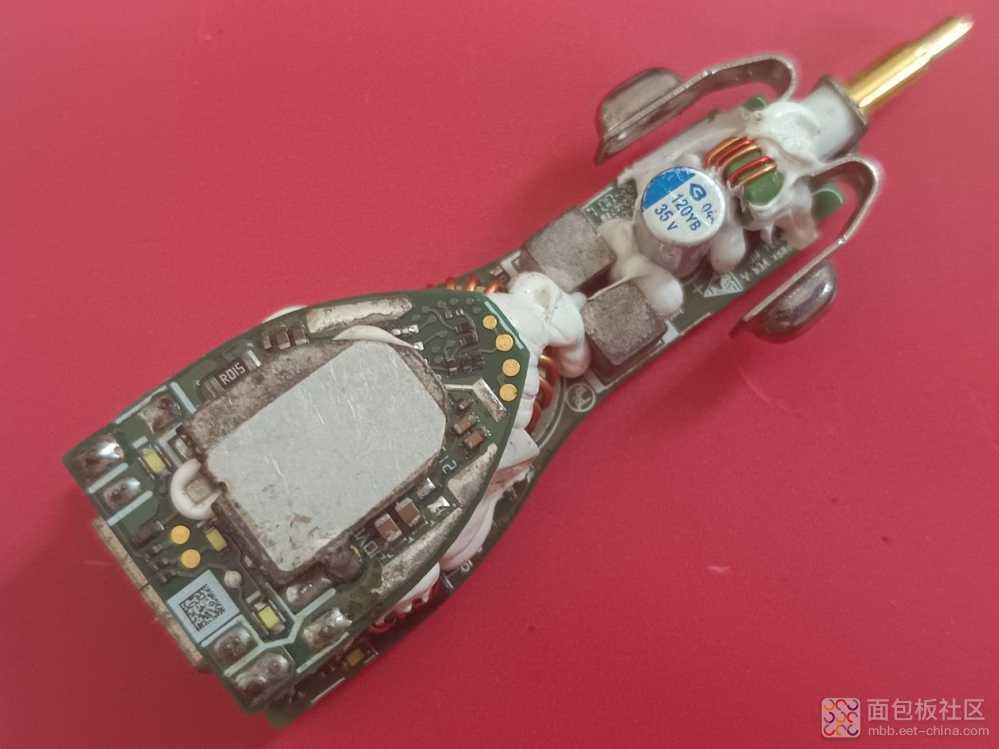

PCB板正面一览,电感电容等器件打胶填充加固,输出端设有一块小板。

IMG_20250527_110615

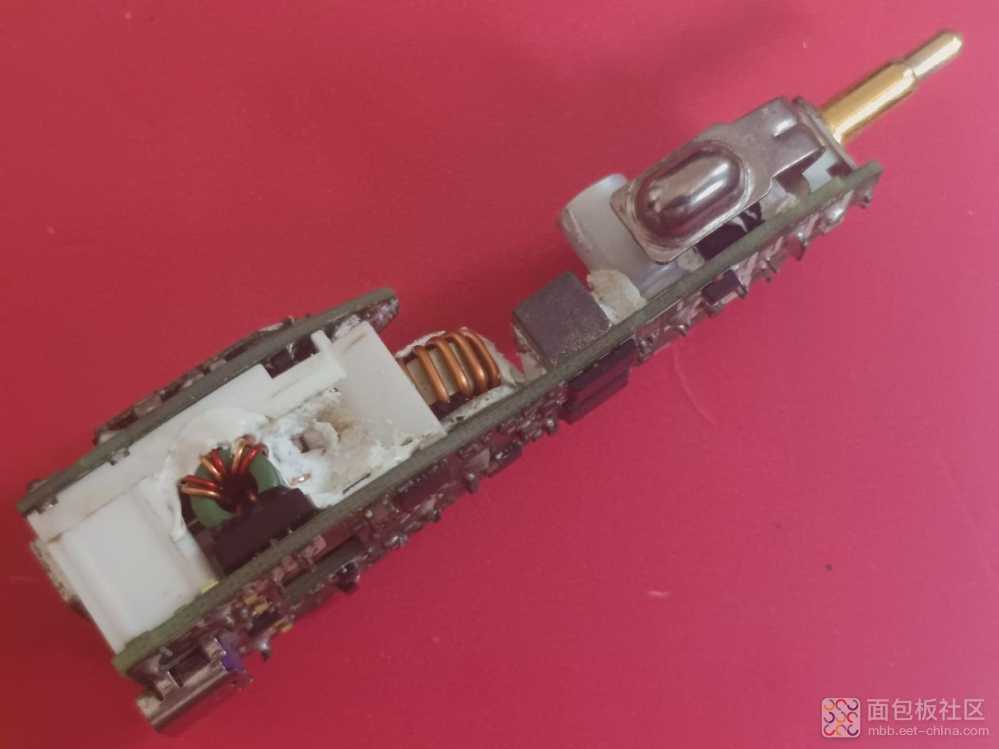

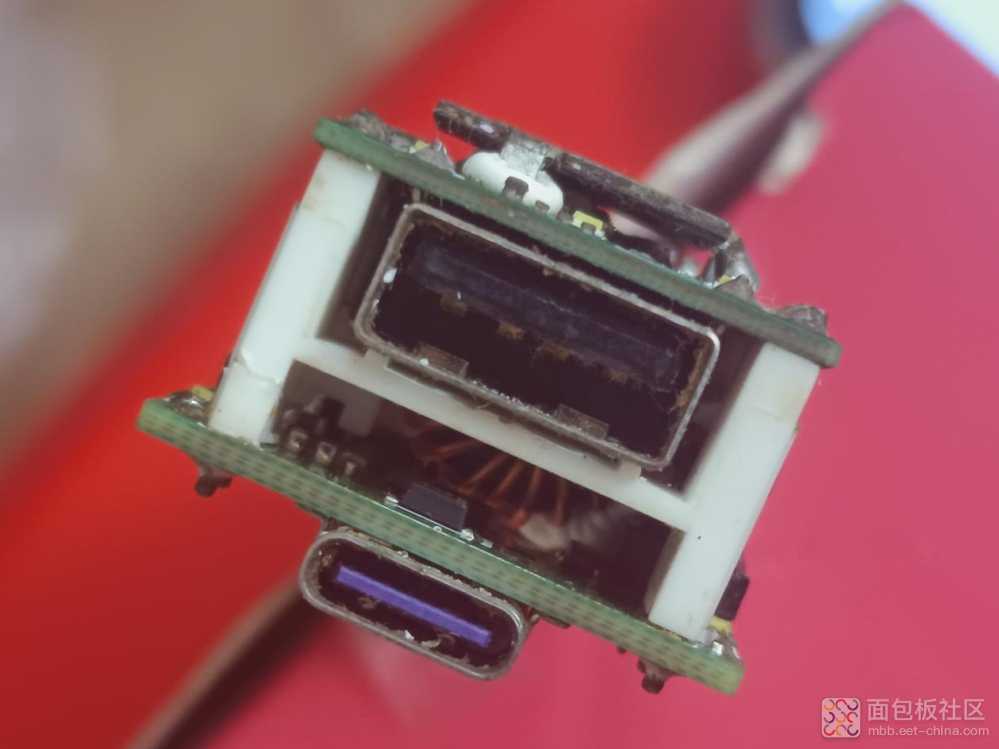

从侧面看去小板下有白色塑料进行支撑。

IMG_20250527_120240

两个USB母座分别设在两块板子上。

IMG_20250527_120317

PCB板背面一览。

IMG_20250527_104643

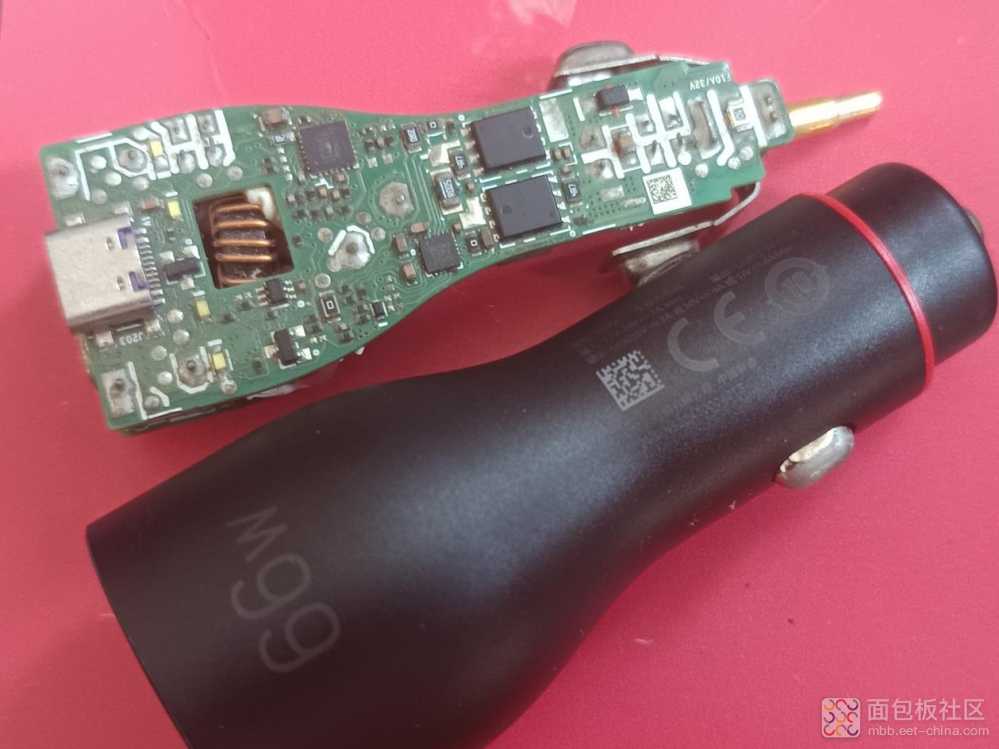

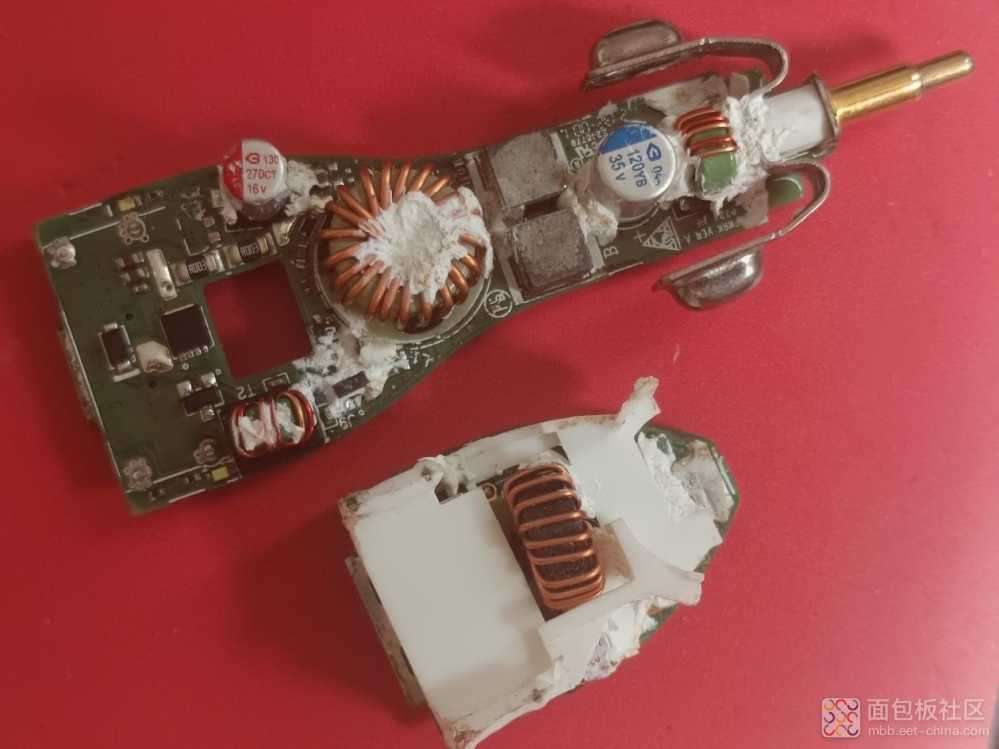

将两块板子拆分开,方便对电路元器件进行观察分析。

IMG_20250527_141209

经过对电路观察分析发现,华为66W超级快充车充采用了两路独立的DC-DC降压输出,快充口由协议芯片控制,标充口固定5V输出的架构。

下面就从输入端开始一一了解各元器件。

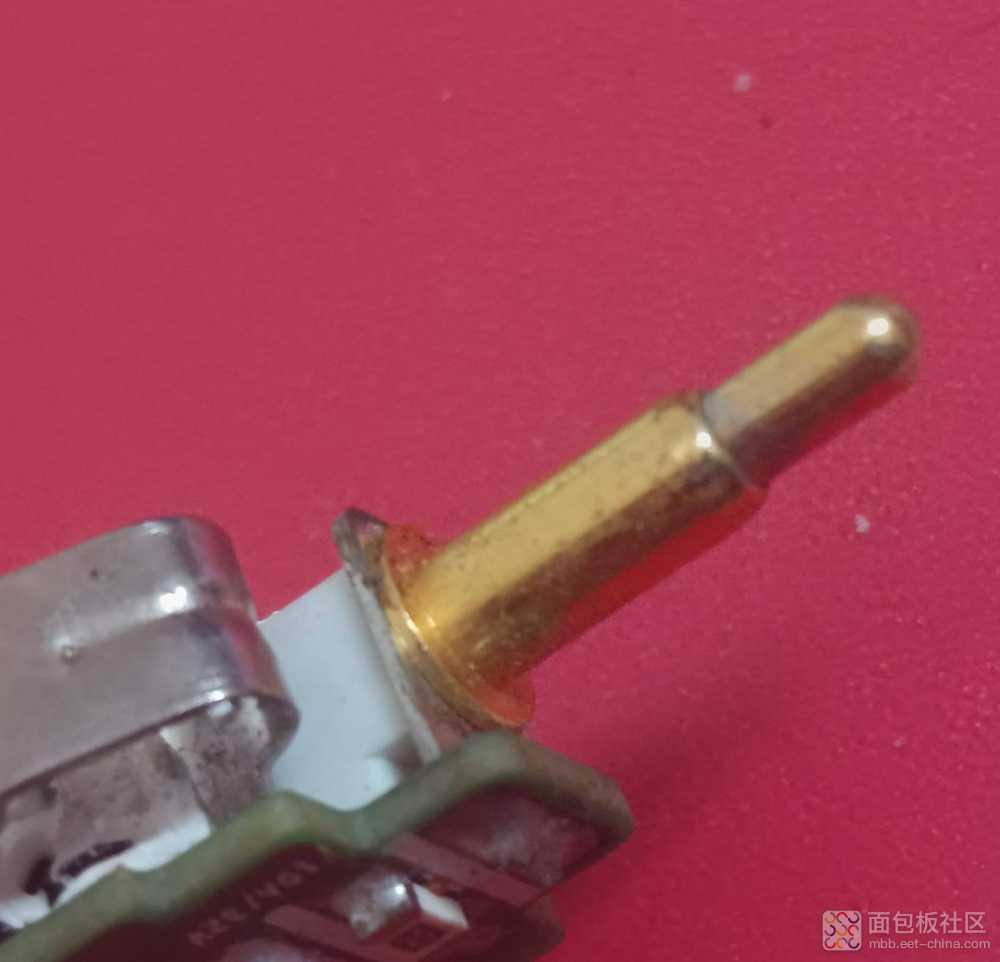

IMG_20250527_115427

正极导电铜柱特写,采用镀金材质。

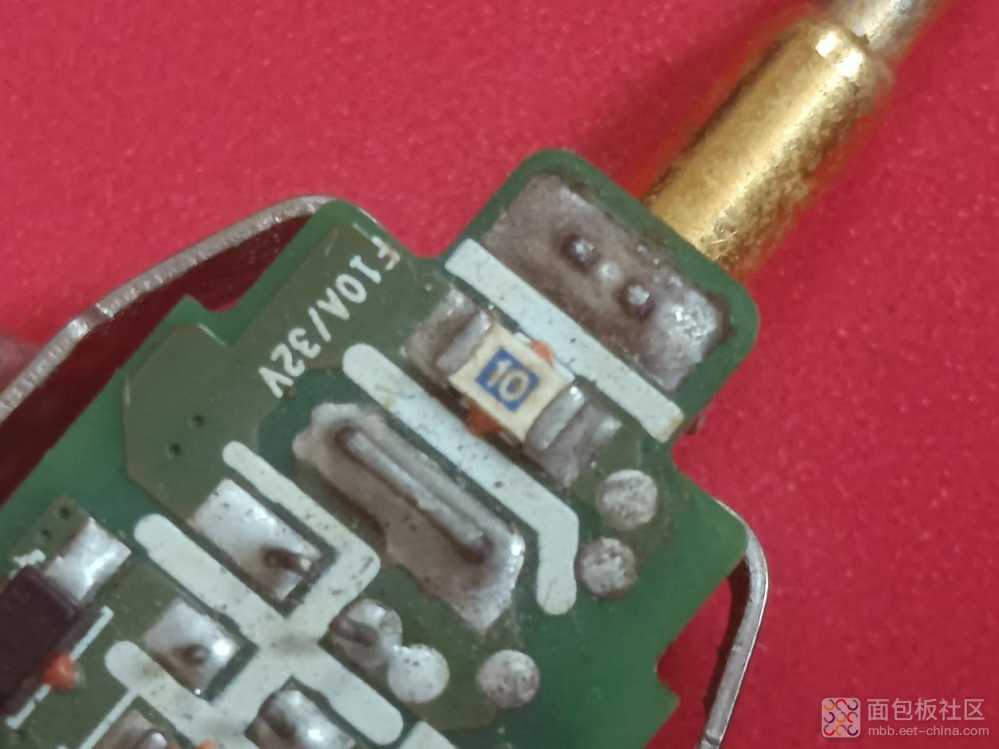

IMG_20250527_111151

10A输入保险丝特写。

IMG_20250527_115807

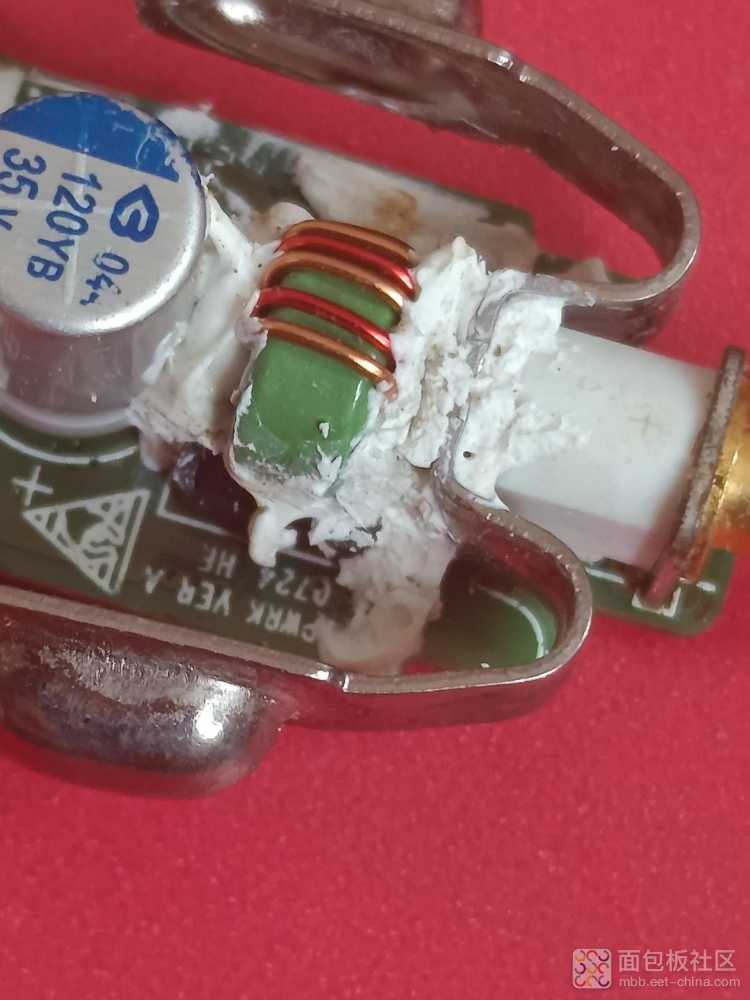

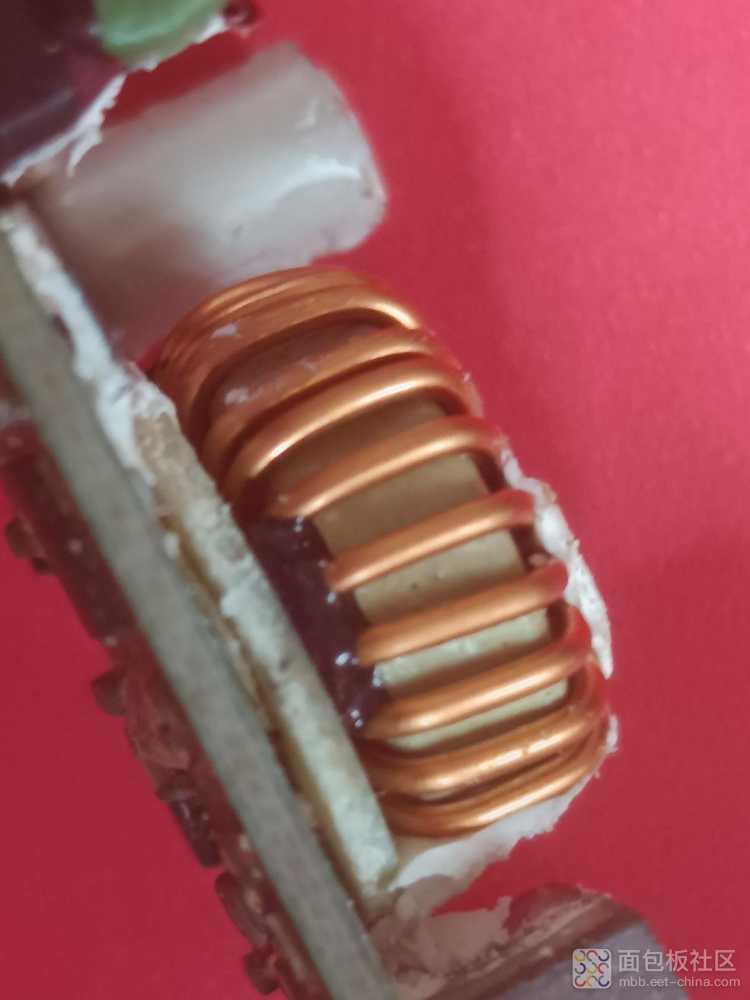

输入滤波电感特写,输入电容和电感之间涂胶固定。

IMG_20250527_115735

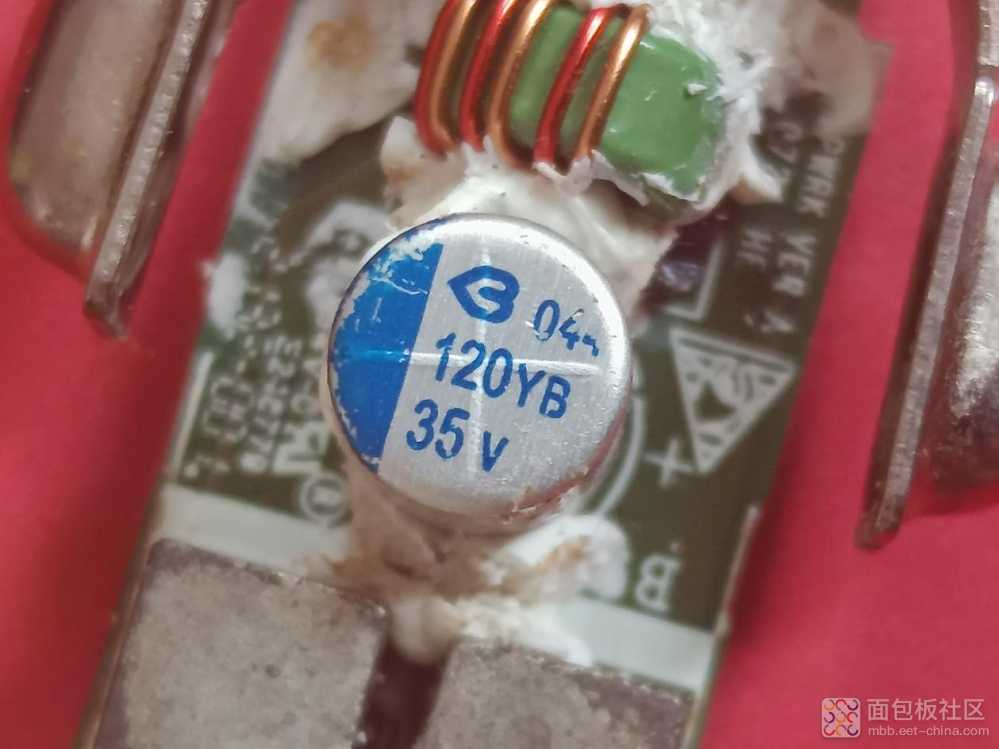

输入滤波电容来自绿宝石,规格为35V 120μF。

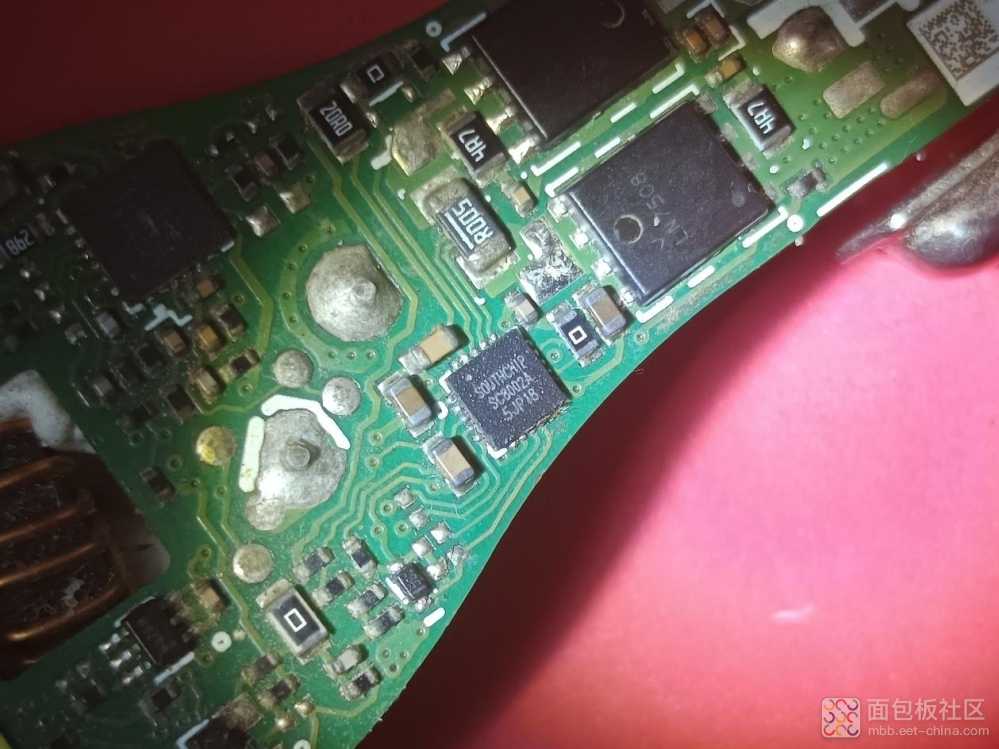

IMG_20250527_111309

同步整流降压控制器采用南芯SC8002,外挂开关管进行输入降压操作,用于快充口输出。

这款芯片支持宽输入电压,可配置单或双输出,支持直通模式,具有可编程的峰值电流限制和输出功率限制,并且支持完整的保护功能。

IMG_20250527_113556

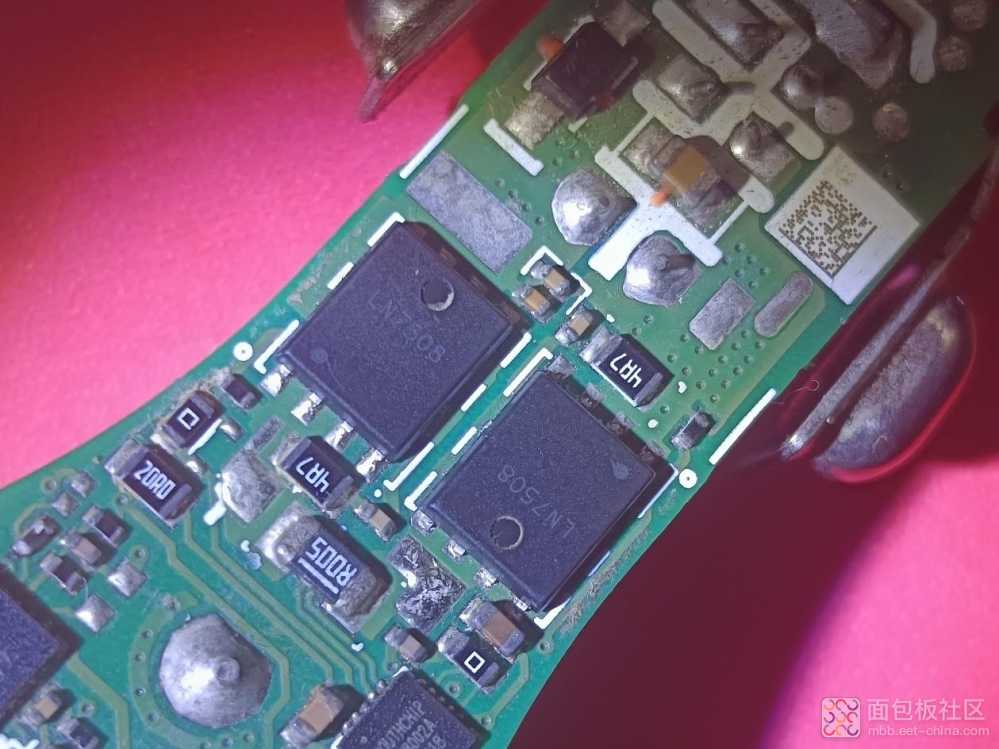

LN7508  60V N-Channel MOSFET,两颗组成同步整流降压。

IMG_20250527_115848

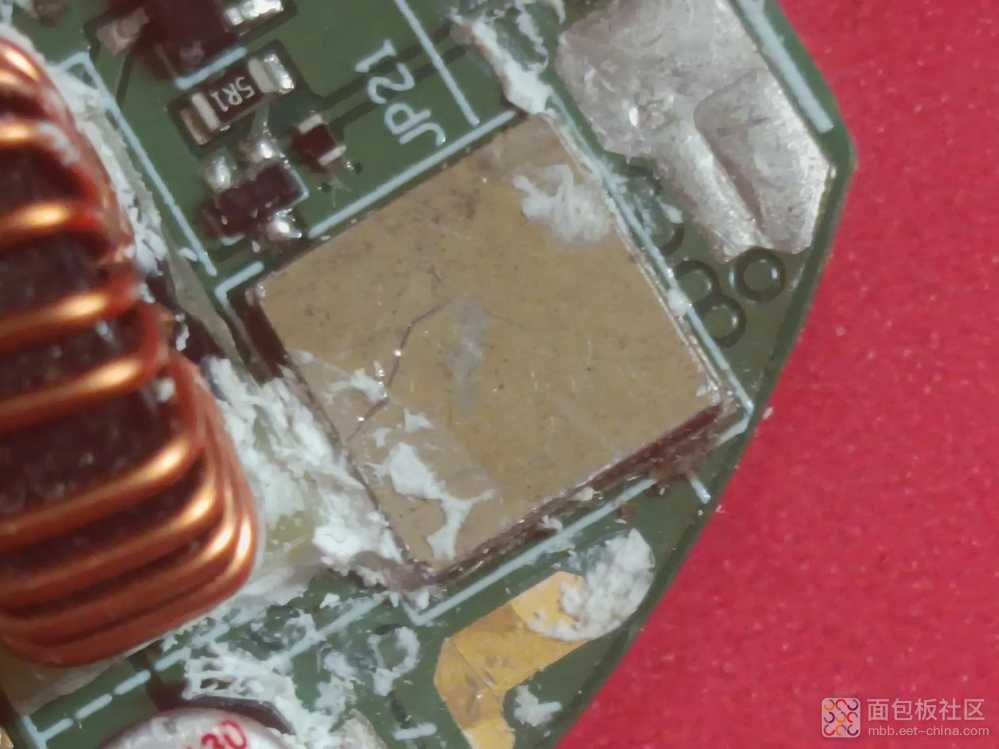

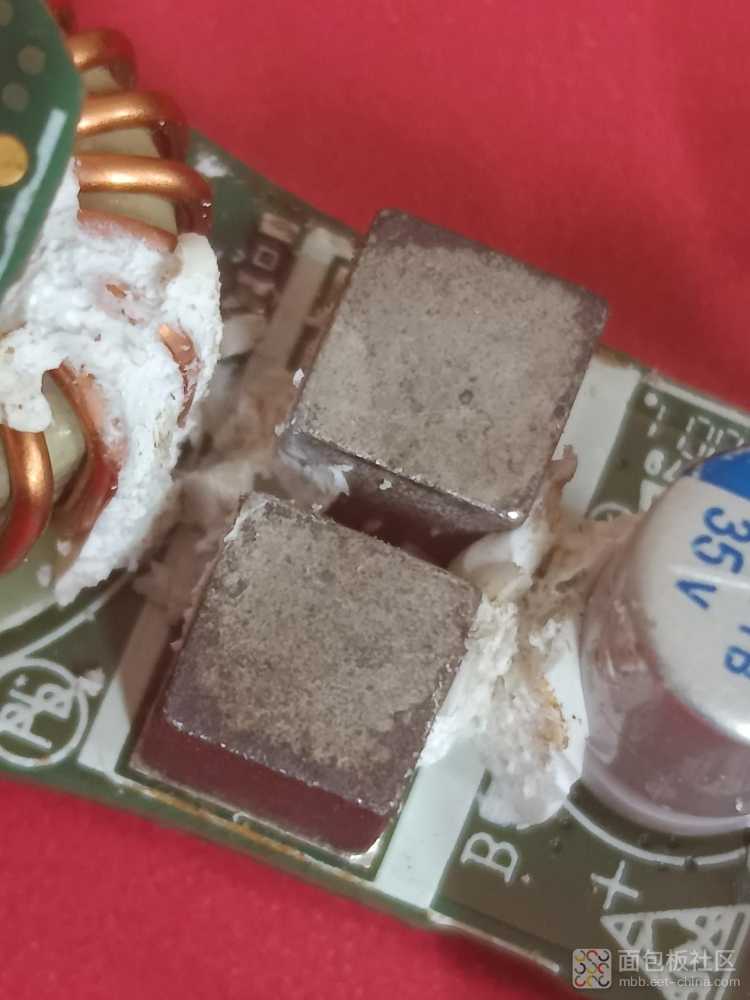

主板正面设有两个金属块用于帮助两颗MOS管散热。

IMG_20250527_143310

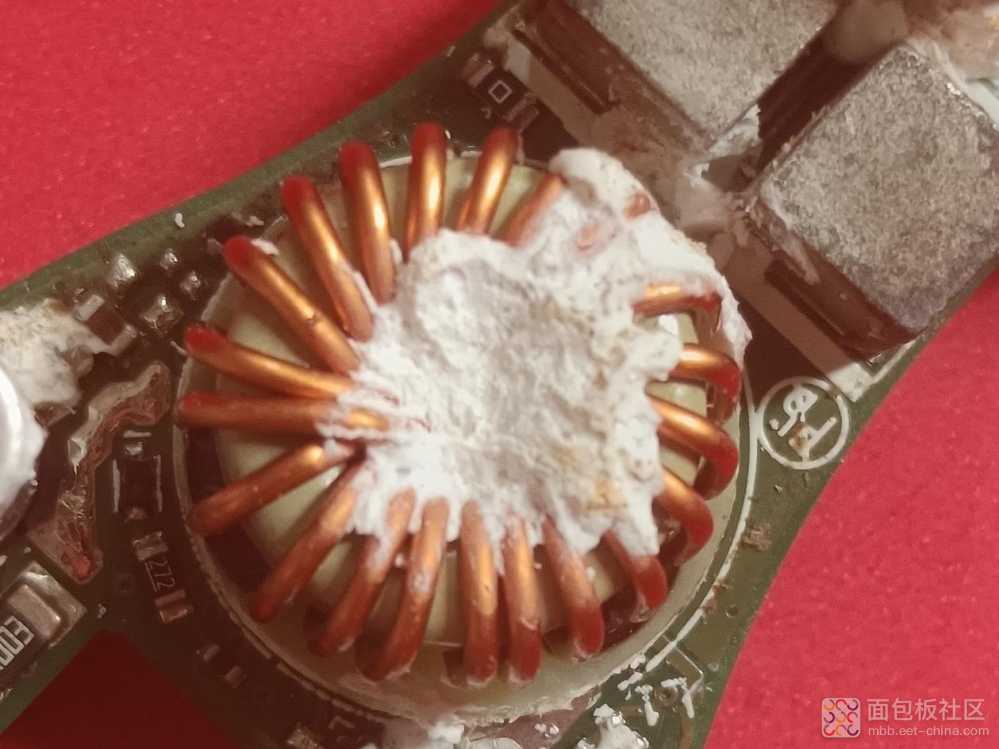

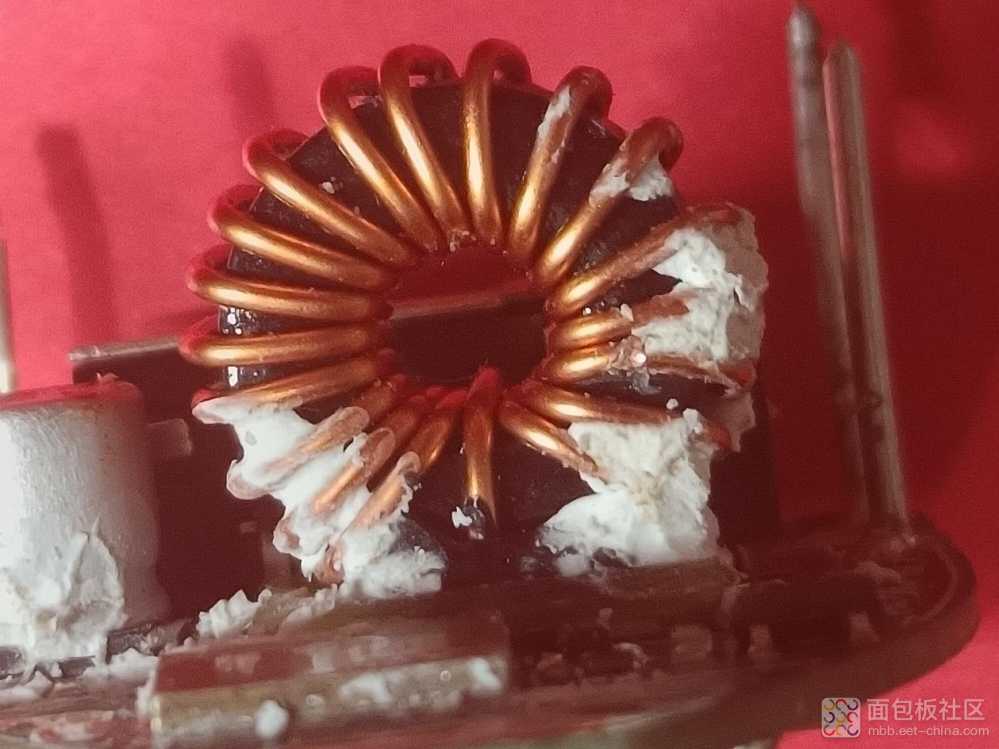

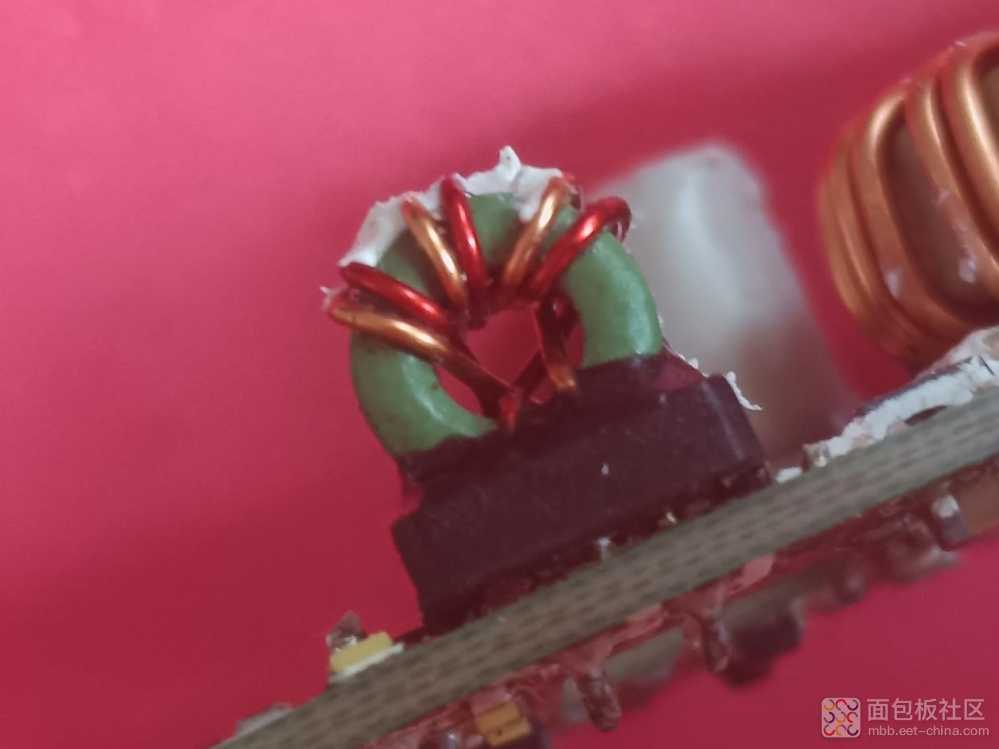

磁环降压电感底部有绝缘板,并涂胶加固。

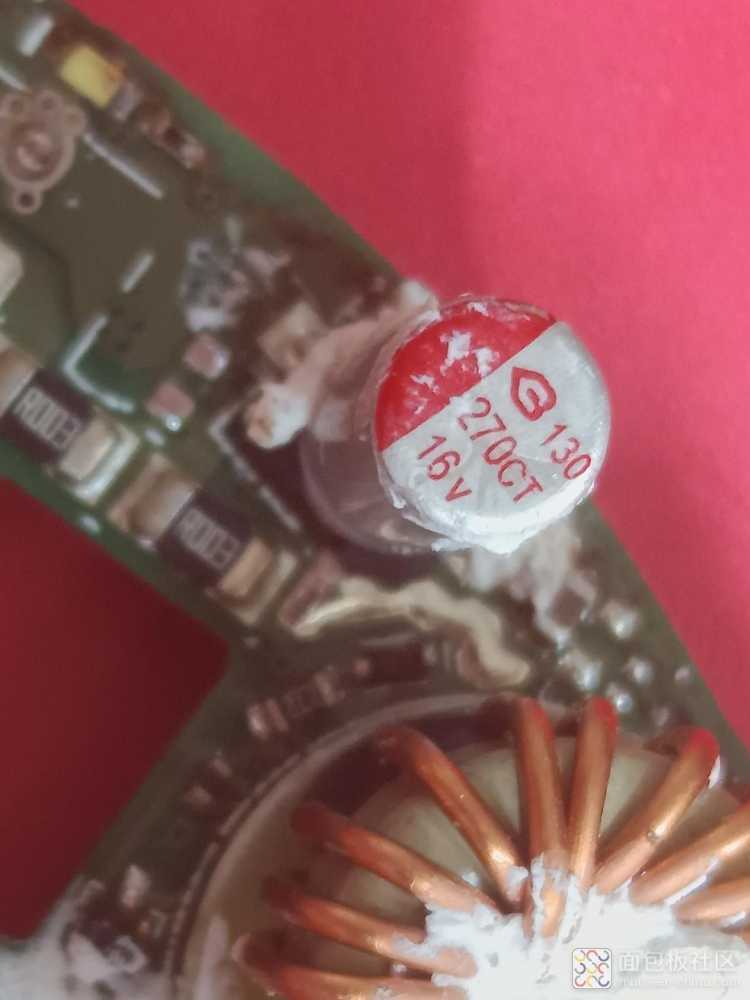

IMG_20250527_143210

降压输出滤波固态电容同样来自绿宝石,规格为16V 270μF。

IMG_20250527_143141

滤波电感特写。

IMG_20250527_143235

USB-C口协议芯片来自易冲半导体,丝印CPS8841。

IMG_20250527_113730

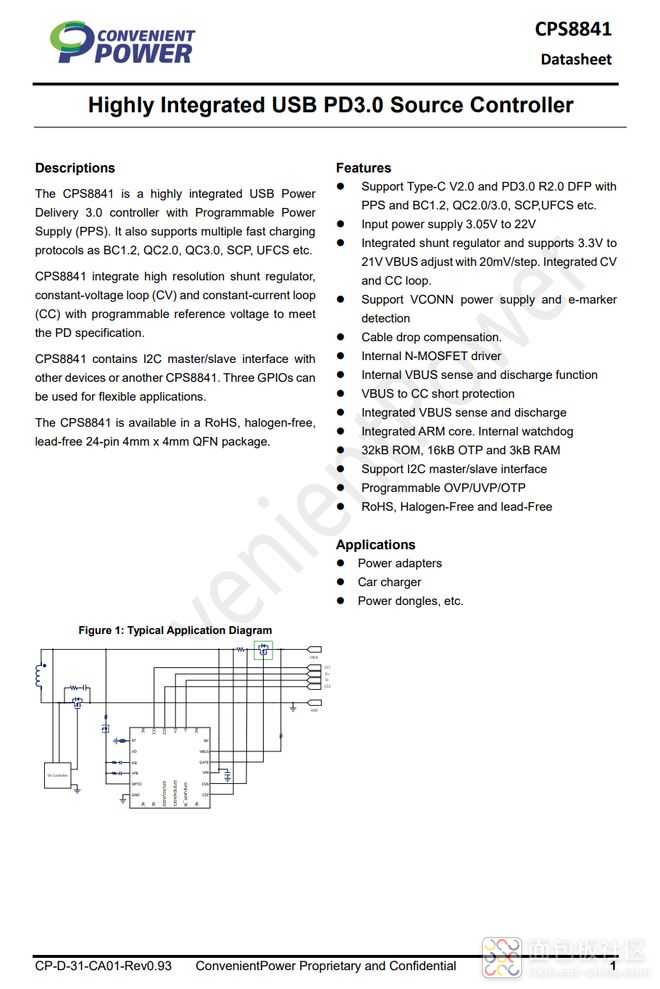

CPS8841,是一款高度集成的USB PD3.0协议芯片,集成PPS快充,并支持UFCS融合快充和华为SCP快充等充电协议。

IMG_256

CPS8841芯片内部集成恒压恒流控制,支持I2C通信,3个GPIO引脚的加入,使用更加灵活。

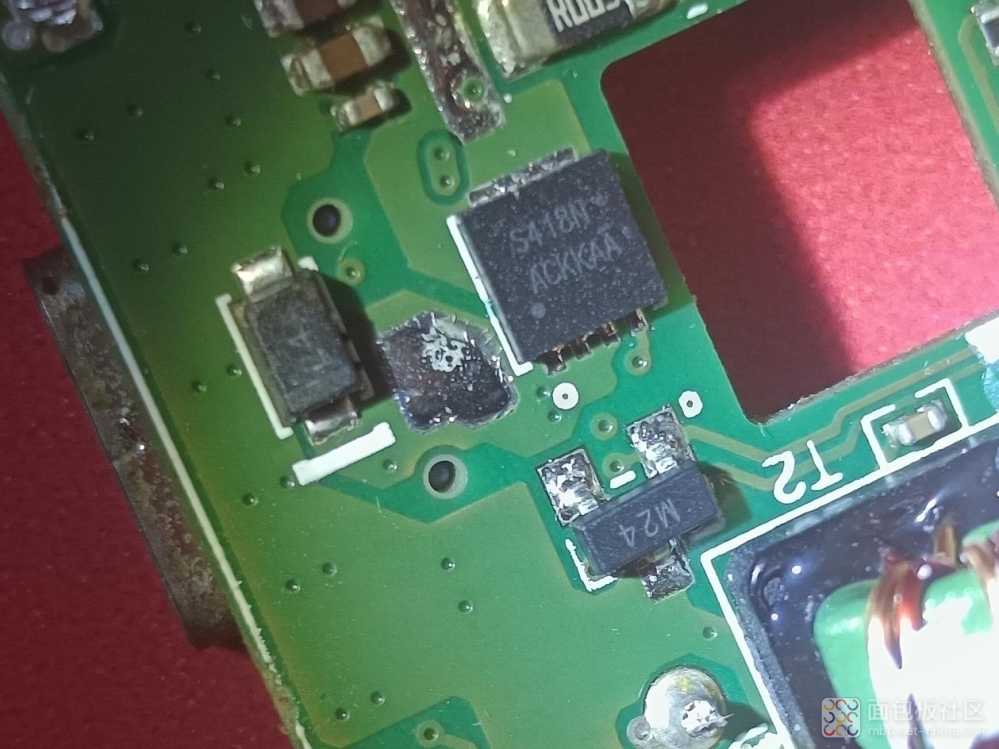

IMG_20250527_143436

输出VBUS开关管特写,30V41A N通道 低压MOSFET,丝印S418N。

IMG_20250527_113838

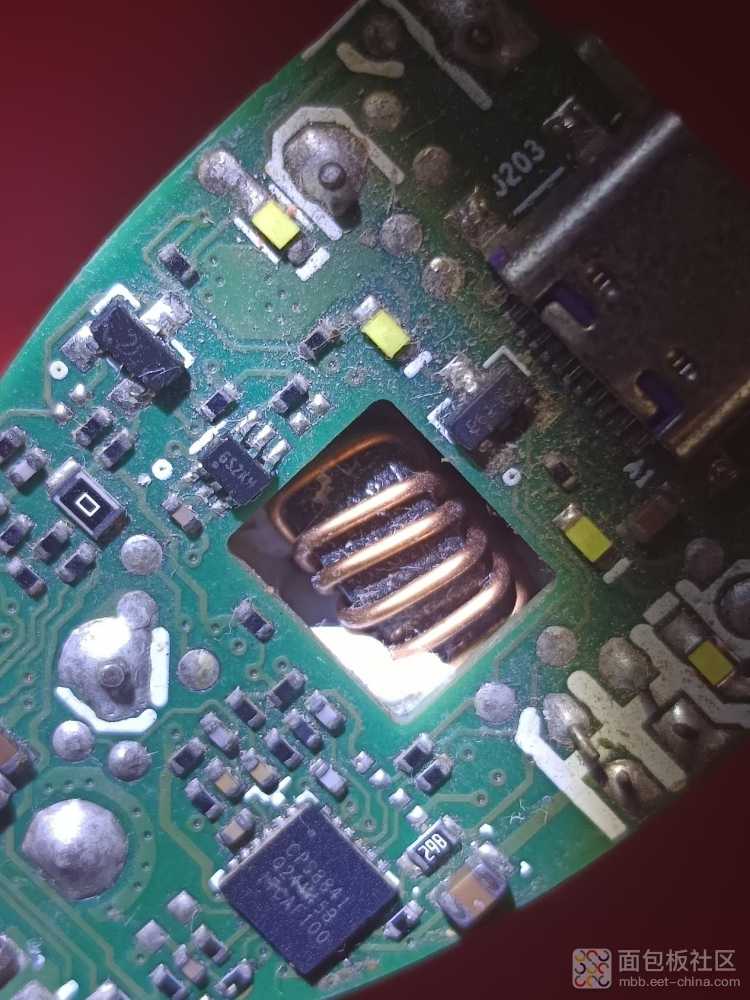

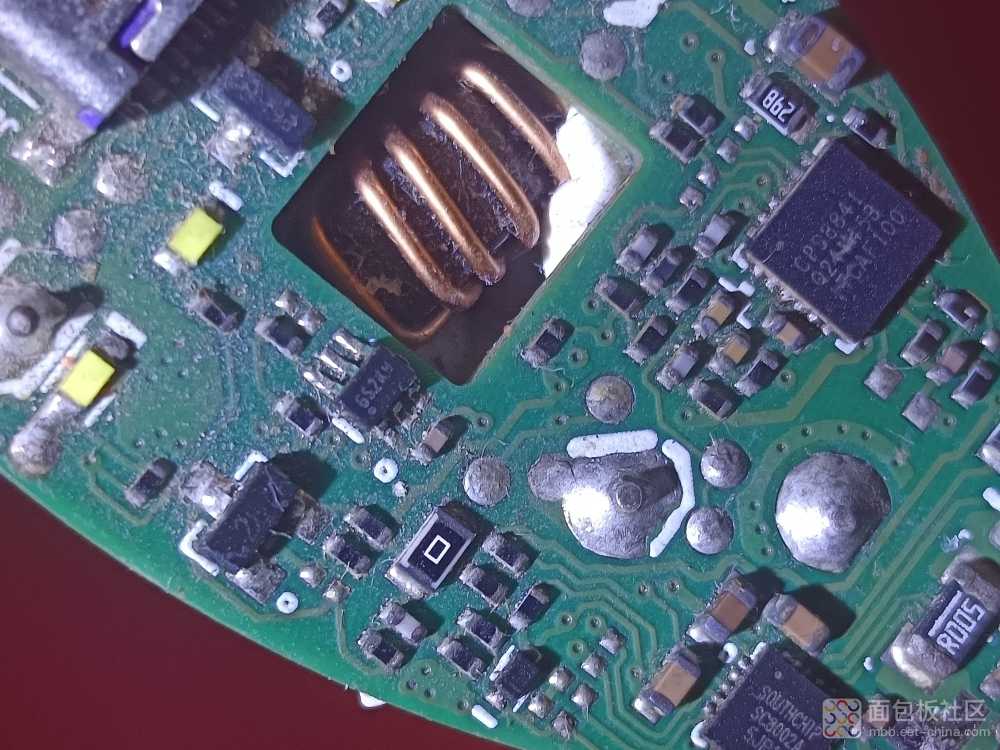

输出VBUS开关管S418N和USB-C母座之间排布有多颗LED指示灯。

IMG_20250527_113730

一颗丝印GS2KM的六脚芯片。

IMG_20250527_143557

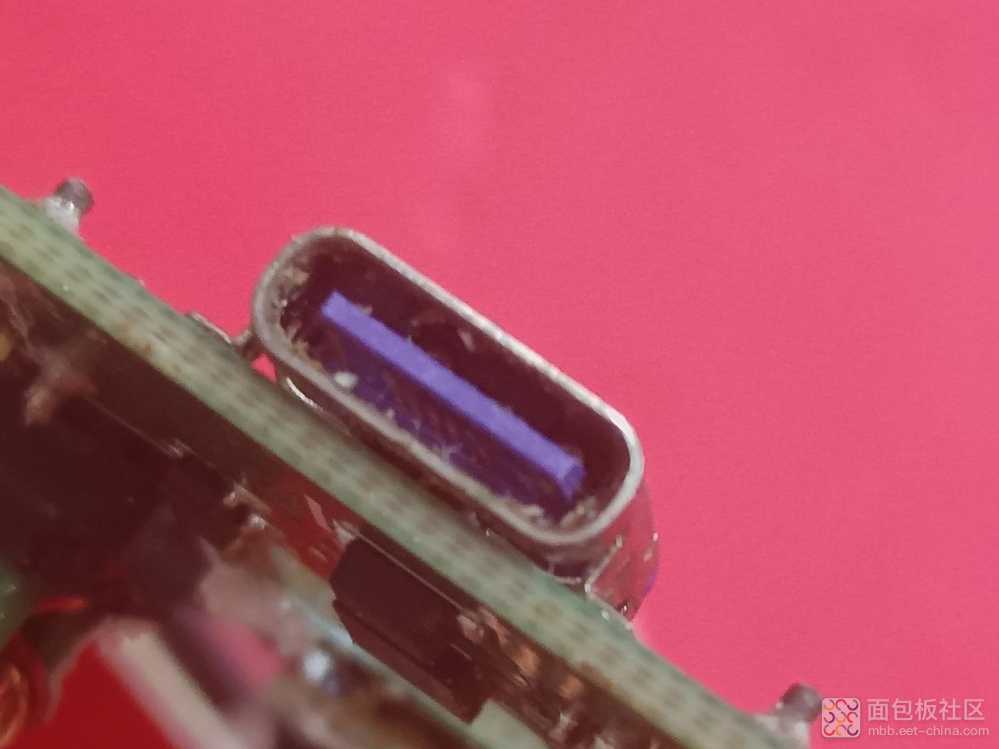

USB-C母座特写。

IMG_20250527_115218

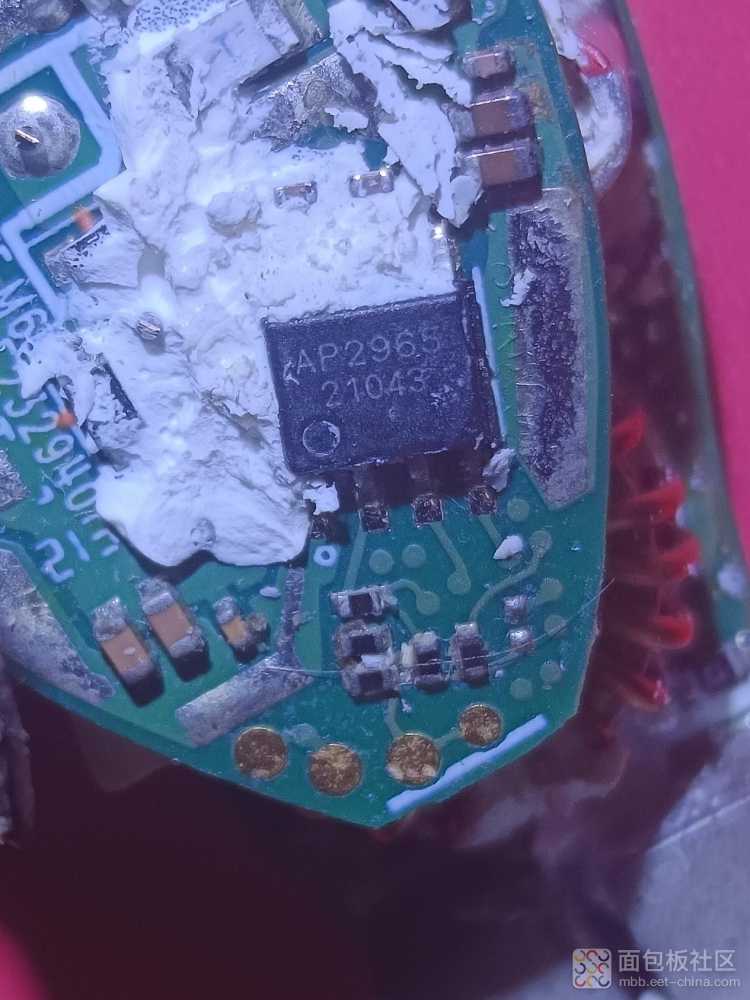

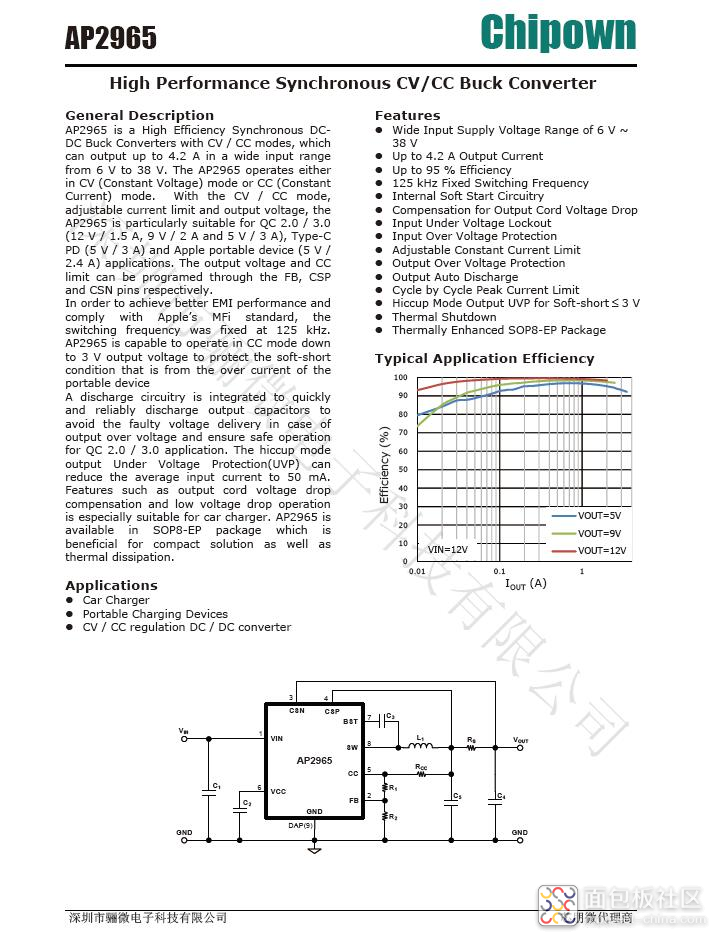

另一块小板背面有一颗芯朋微AP2965高性能同步降压稳压芯片,用于USB-A口降压5V输出。

AP2965内置开关管,最大输出电流4.2A,输出限流可由外部电阻控制,在输出电压低于3V之前可以保持恒流输出;适用于QC2.0、QC3.0、USB PD(5V/3A)以及苹果5V/2.4A等充电设备,ESOP8封装增强散热。

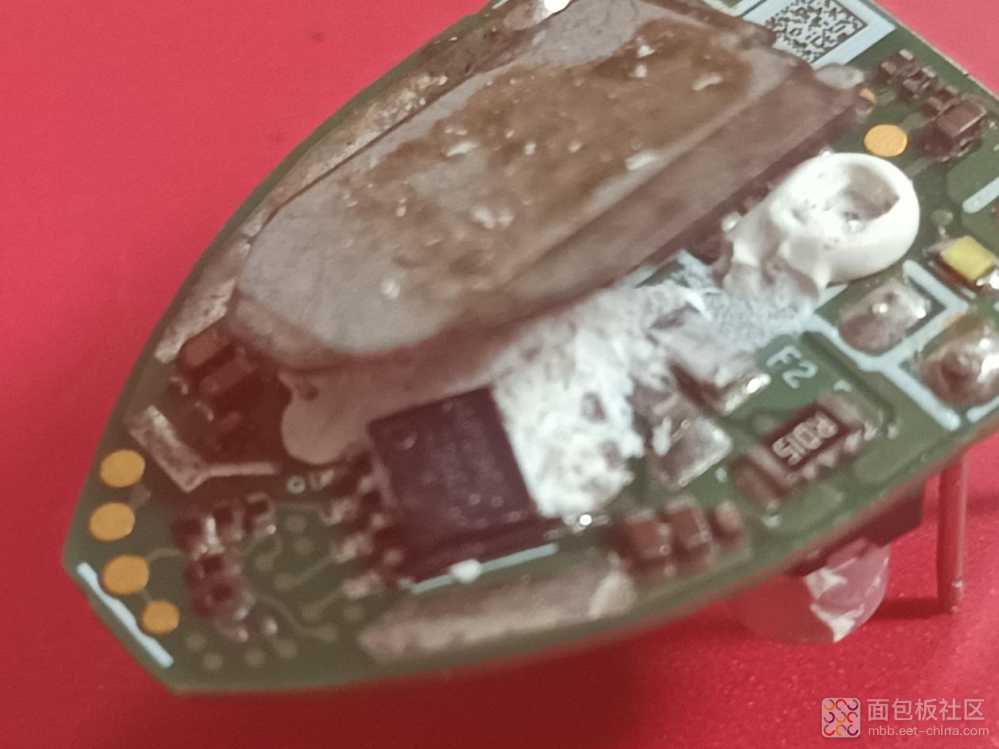

IMG_20250527_174427

AP2965上面有加屏蔽罩,附近有打了白胶,同时固定并支撑屏蔽罩,背面PCB有大块的铜块加强散热。

IMG_20250527_143746

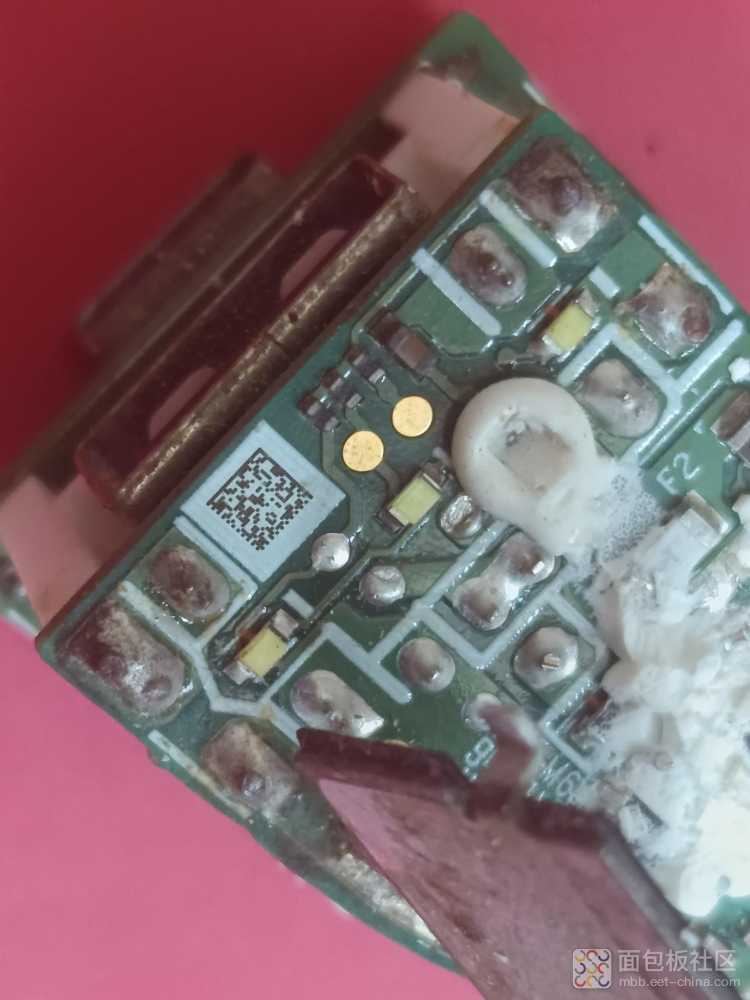

小板背面还有三颗LED指示灯。

IMG_20250527_115120

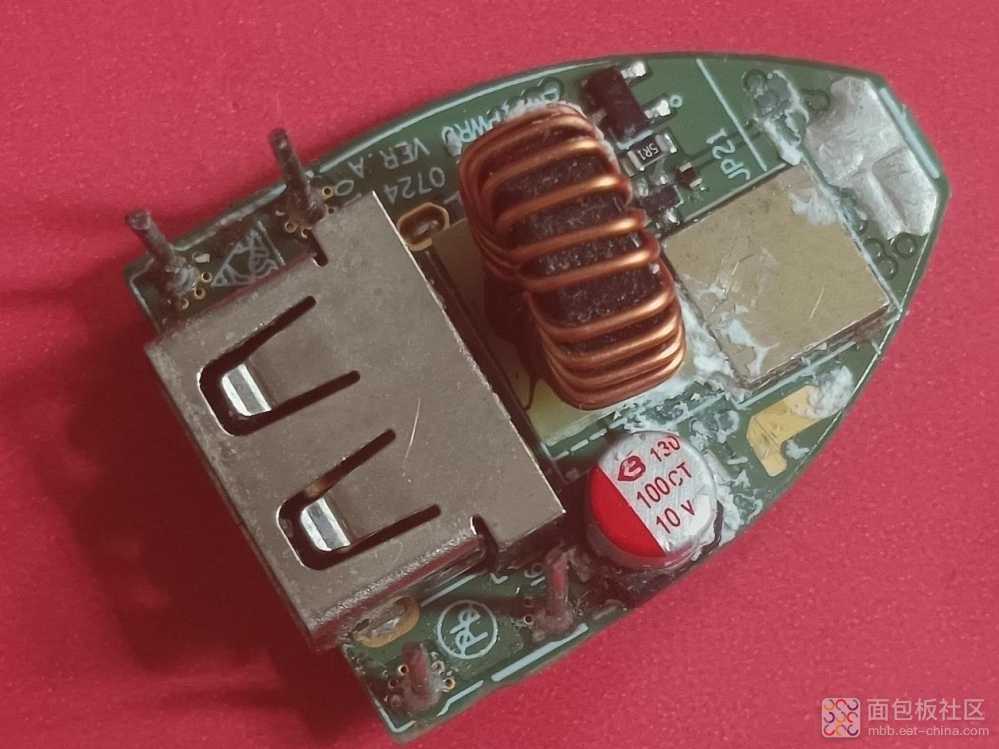

正面有降压电感和输出滤波固态电容。

IMG_20250527_143648

降压电感特写,白胶固定在绝缘小板上。

IMG_20250527_143929

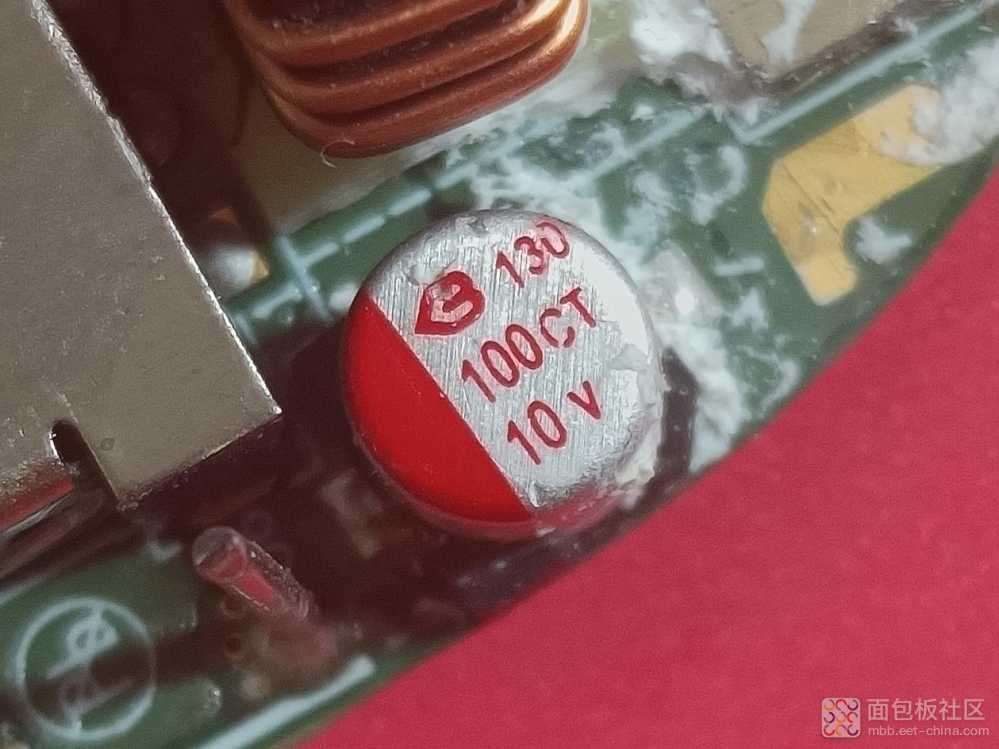

降压输出滤波固态电容,规格为10V 100μF。

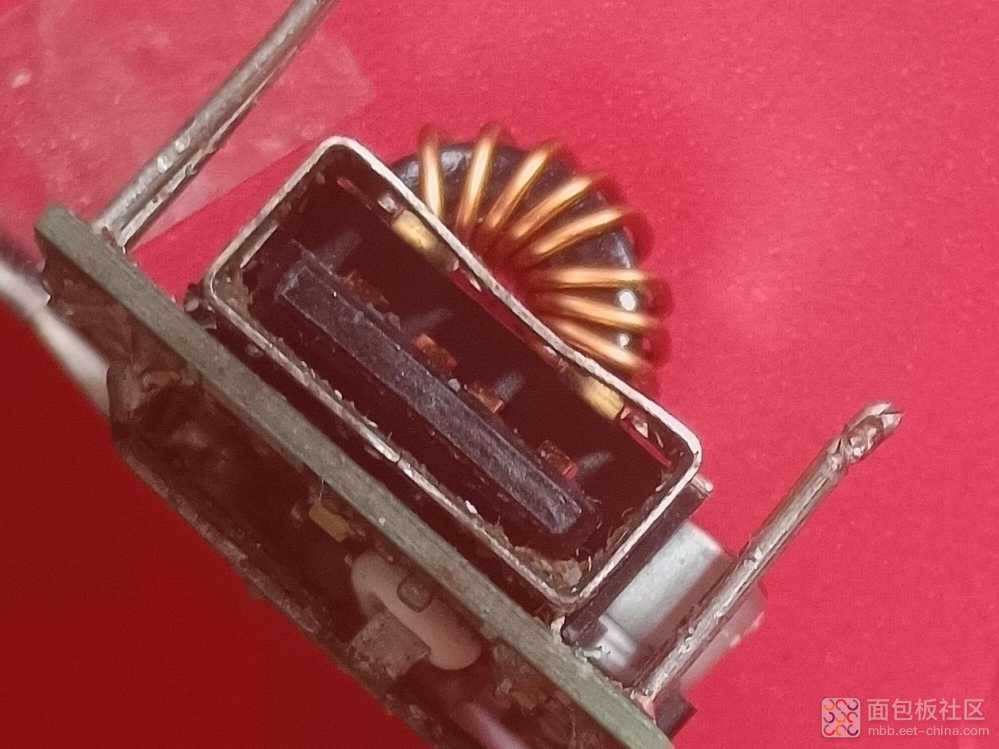

IMG_20250527_143732

USB-A母座特写。

IMG_20250527_143831

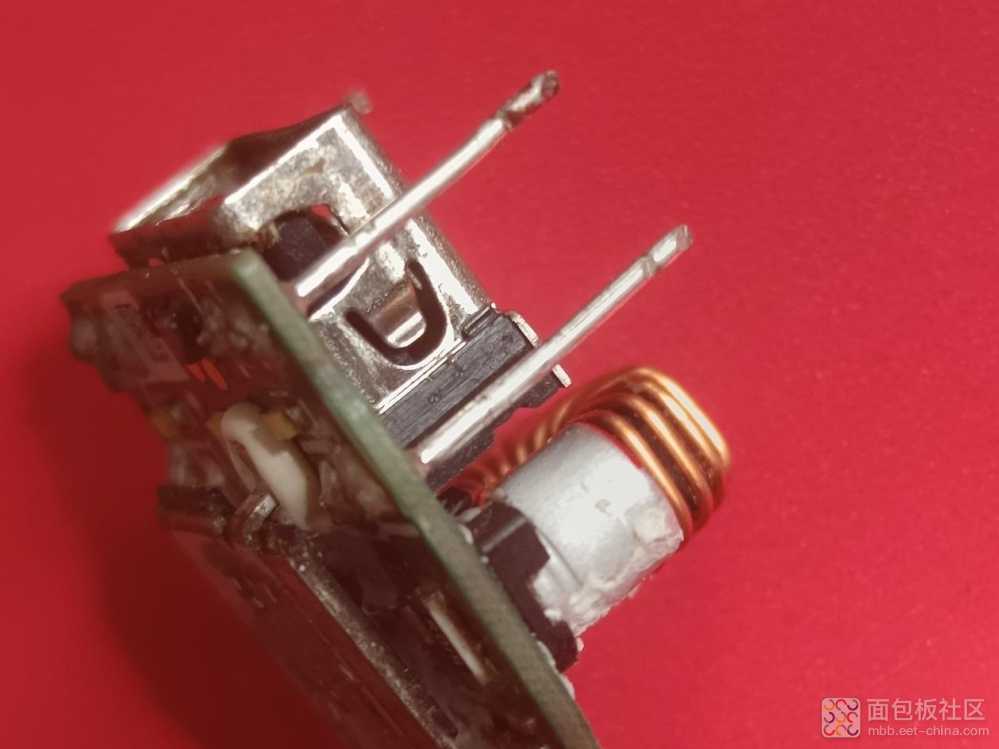

小板和大板之间用4根锡包钢线连接,硬度挺硬的。

IMG_20250527_144025

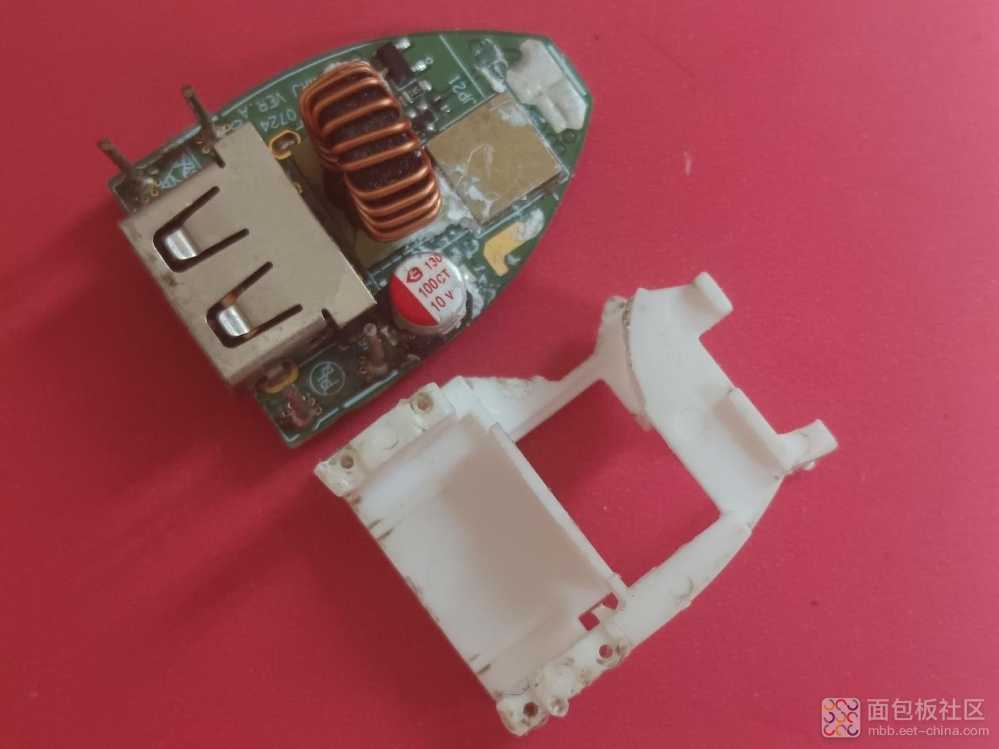

两块板子之间有塑料壳进行支撑固定,同时又用来隔离两个USB母座并进行防尘。

IMG_20250527_142841

华为66W超级快充车充流线型设计,保龄球造型,加之外壳采用铝合金材质打造,金属质感十足,同时又经久耐用。

车充配备双USB接口,其中一个USB-A口5V2A输出,可为车载导航设备、行车记录仪等等使用;

另外一个USB-C口支持SCP、FCP,以及QC2.0快充。

双口独立,在给车载设备供电时,也不会影响手机的快充速度。
