原创 【拆解】一款飞科1500W的电吹风，内部没有电路板

这是一把服役了多年的飞科吹风机，经过十几年的劳作，光荣退休之后，今天上了我的手术台，即将完成它人生中的最后一次出彩。

这个吹风机可以折叠，折叠起来还是比较小巧的。

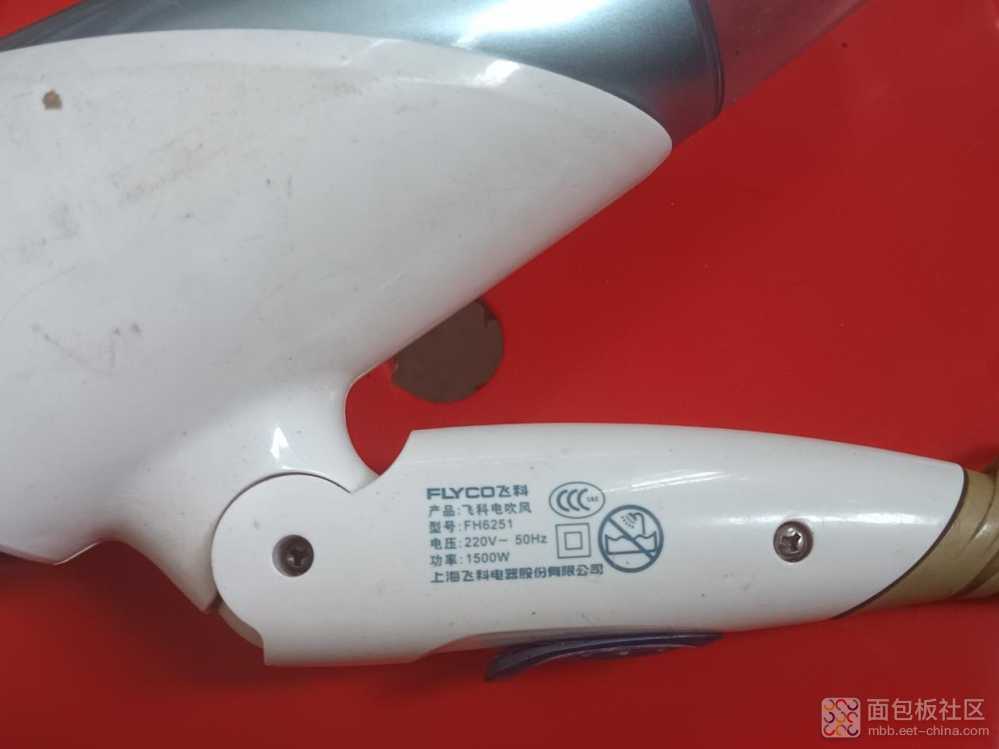

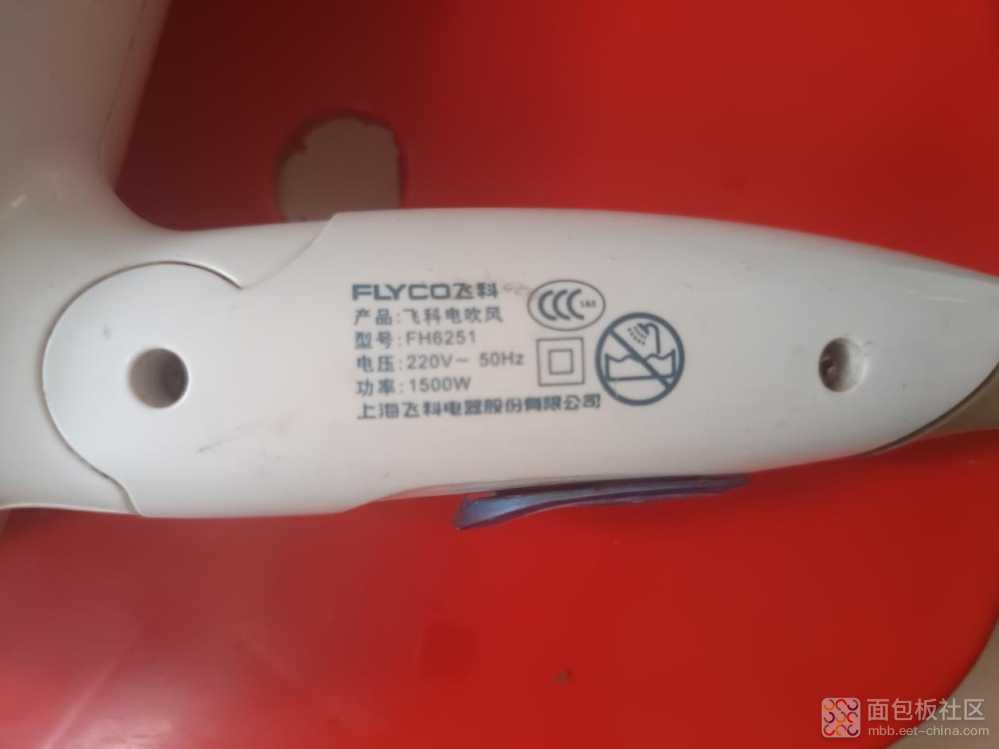

手柄背面有铭牌，写着型号FH6251，功率1500W。

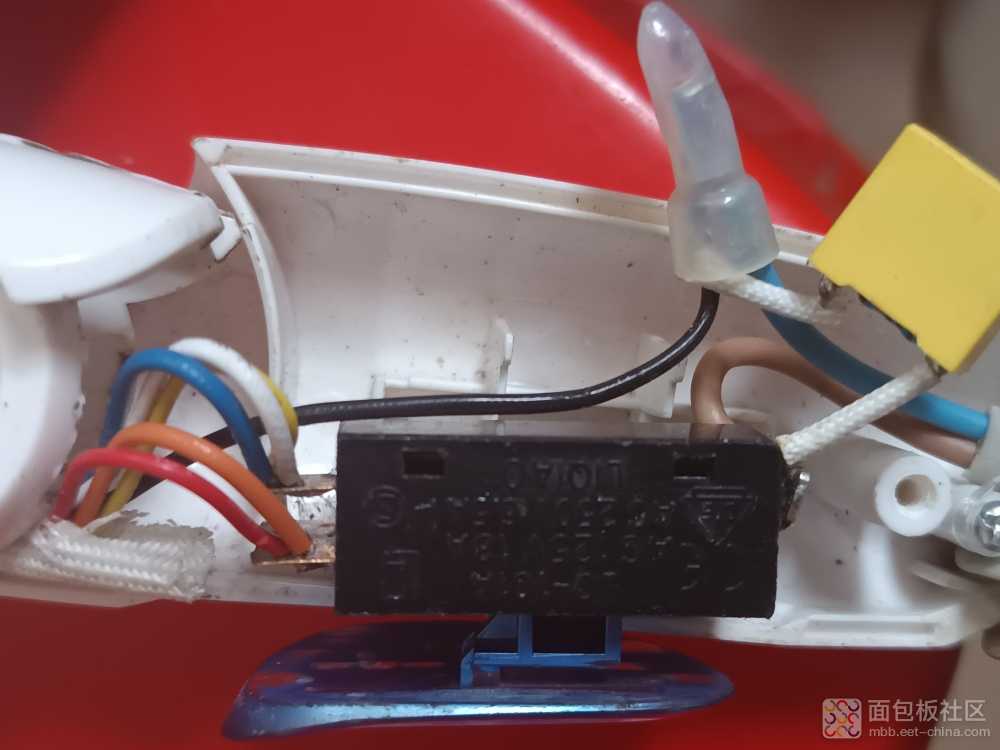

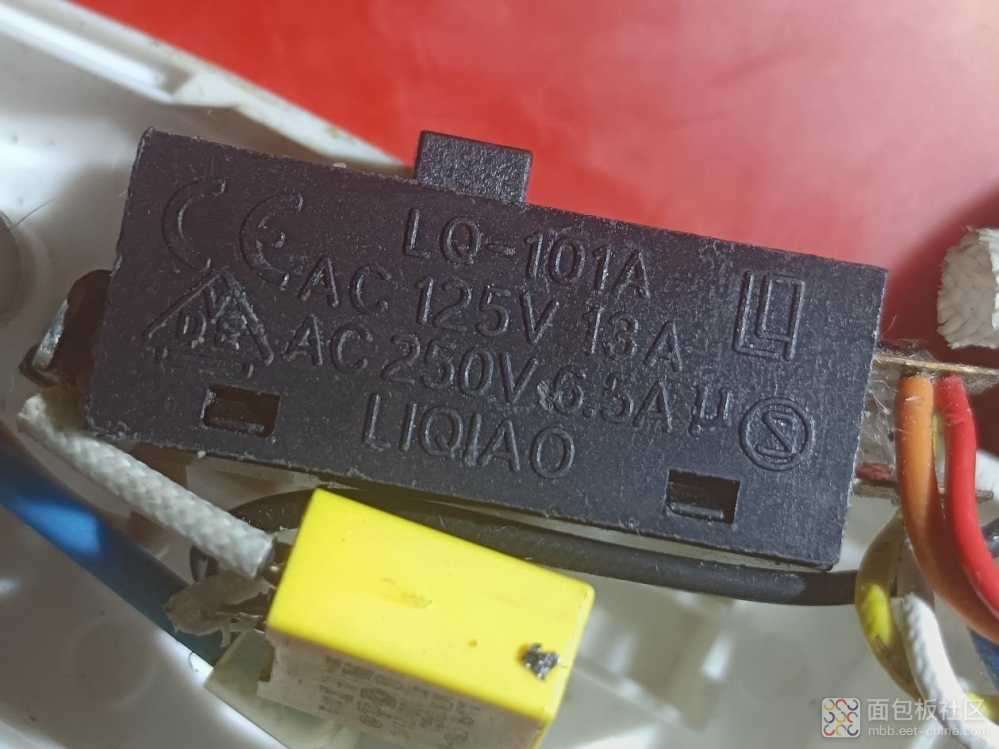

轻轻松松拿下手柄，里面有个看起来很结实的开关，是两个档位的。

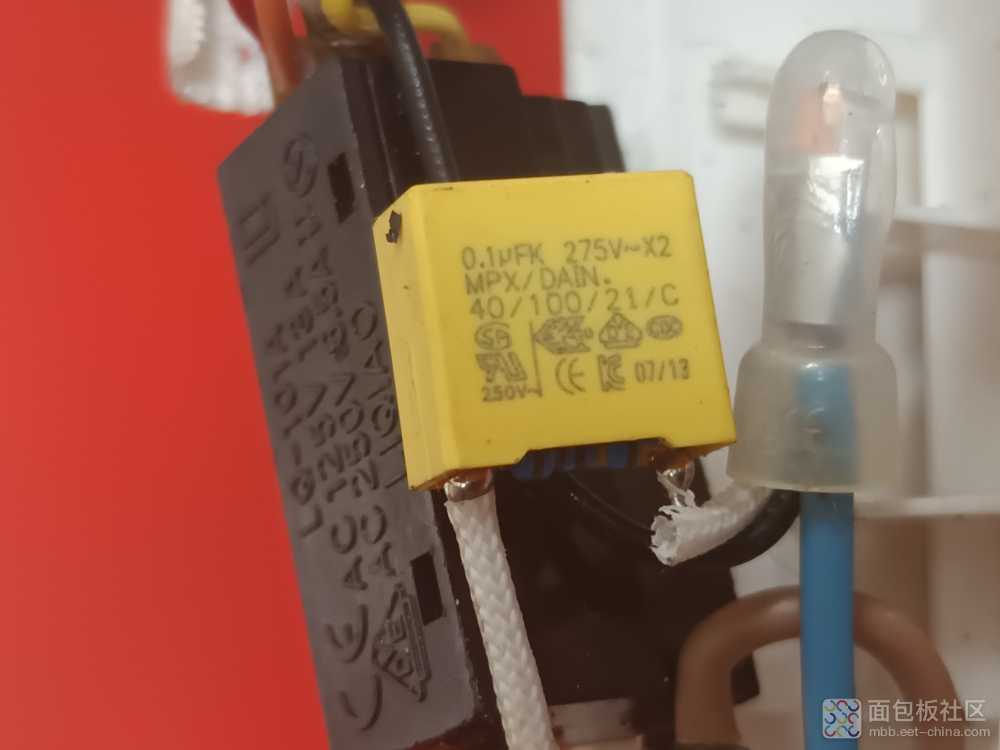

另外还有一个X2电容，这些器件都是直接焊线的。

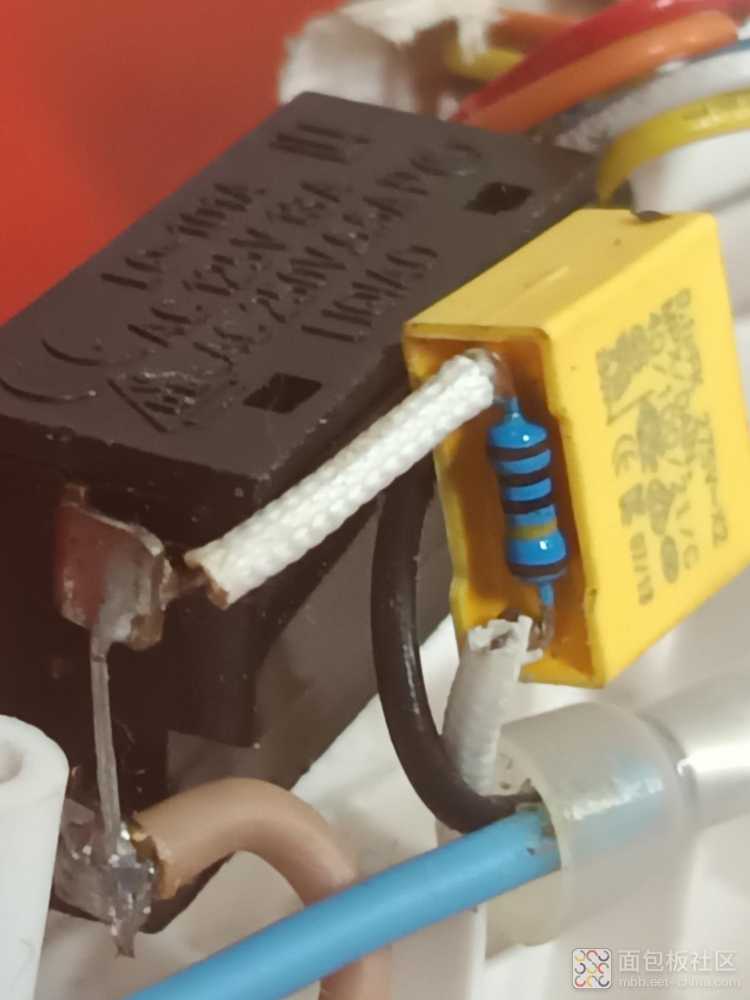

X2电容同时并联一颗色环电阻，用来给电容放电的。

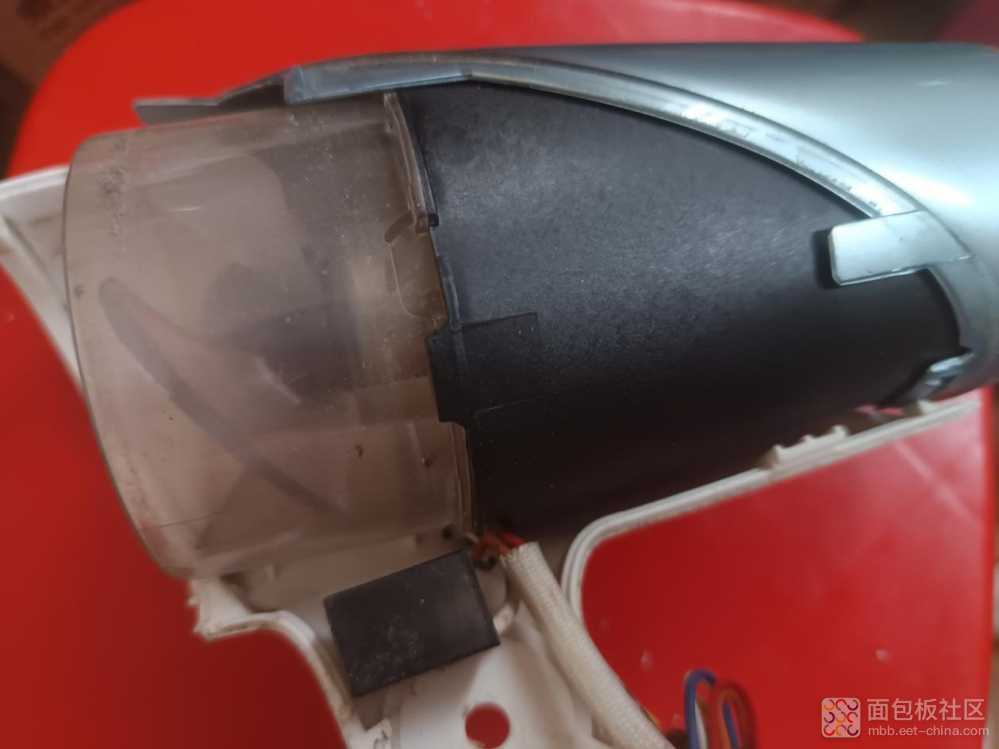

接下来开始拆解筒体，这个筒体拆起来还挺麻烦，总共套了好几层。放在现在看，这种设计是既麻烦又不经济。

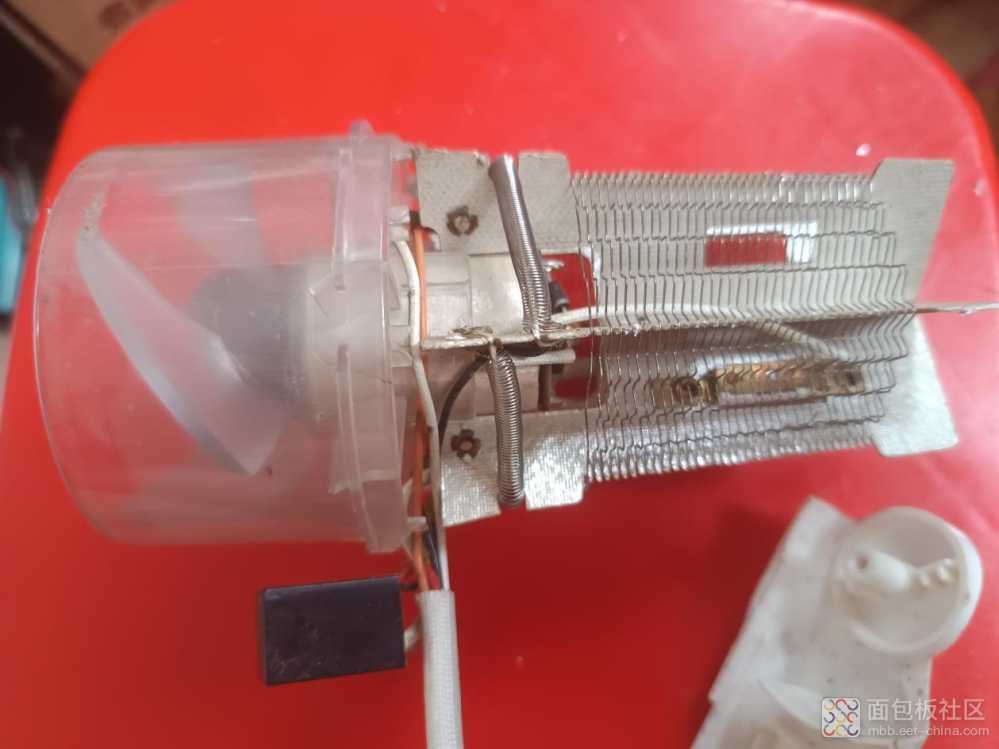

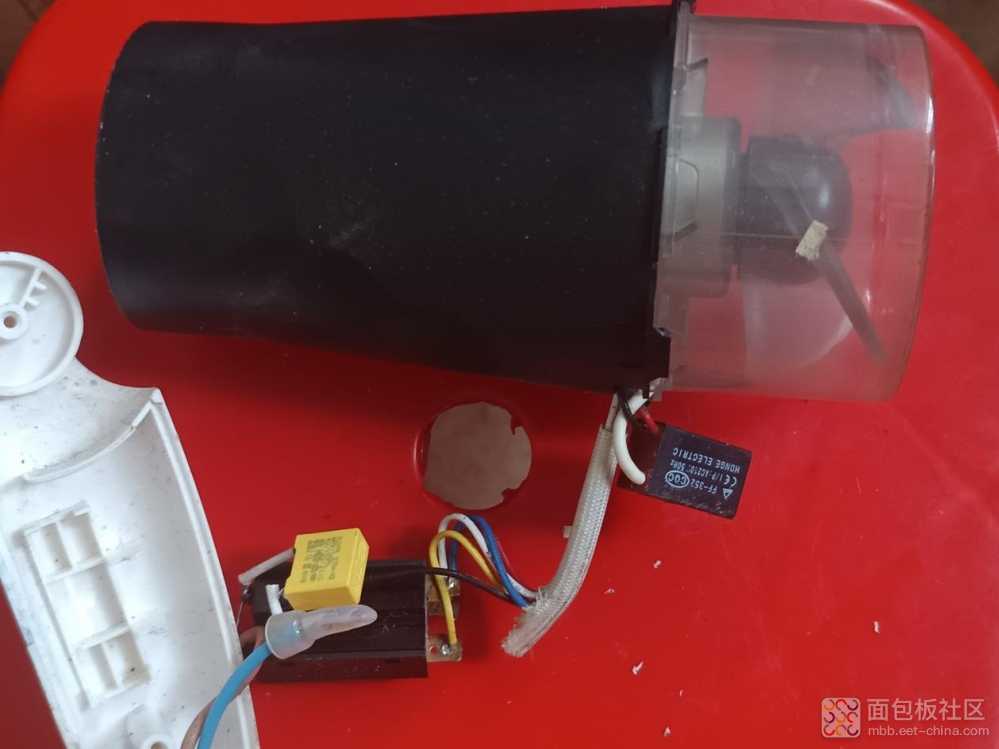

这个筒体，左半段是塑料的，里面安装的是电机和扇叶，右半段筒体是云母材质，里面是加热丝。

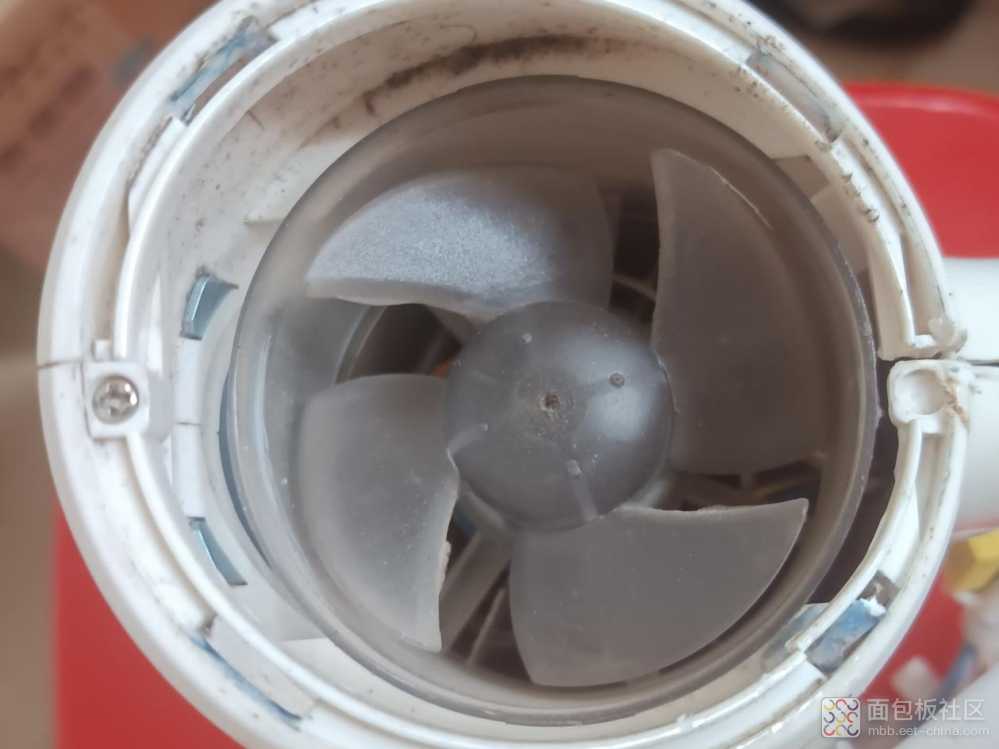

这个扇叶已经很脏了。

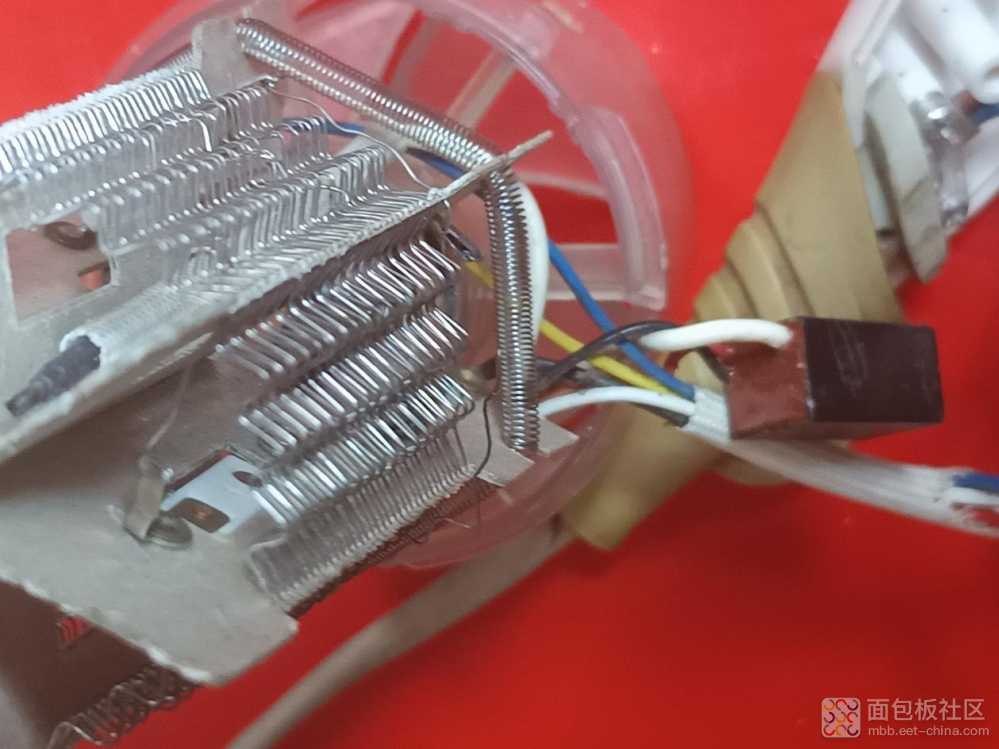

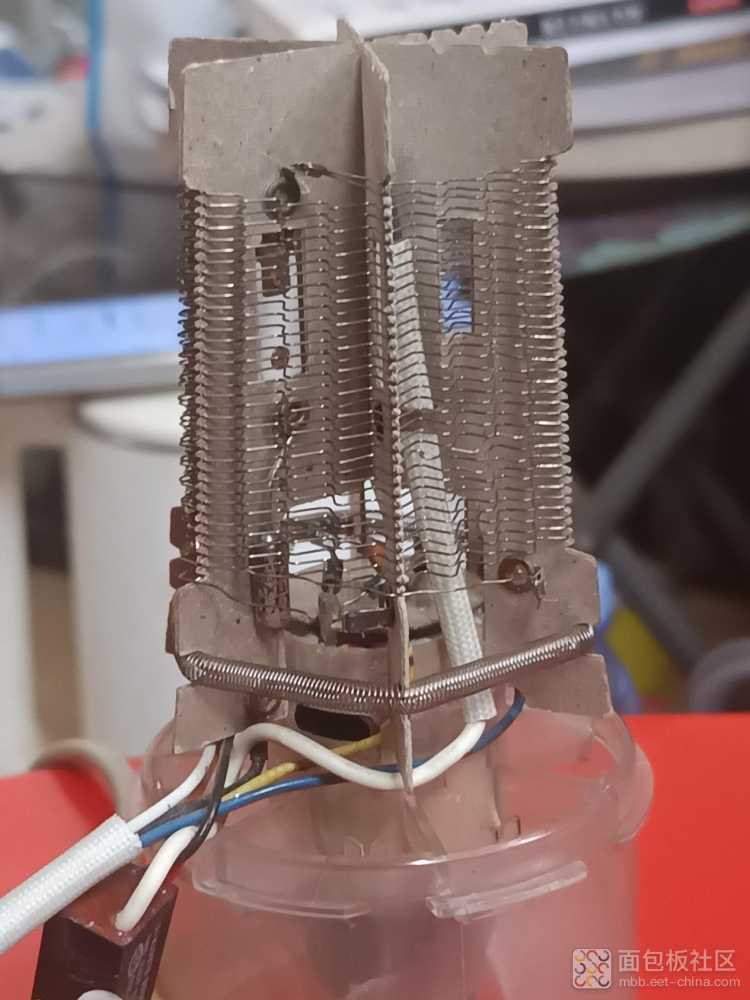

去掉云母包裹，可以看到电热丝缠在里面的云母骨架上。

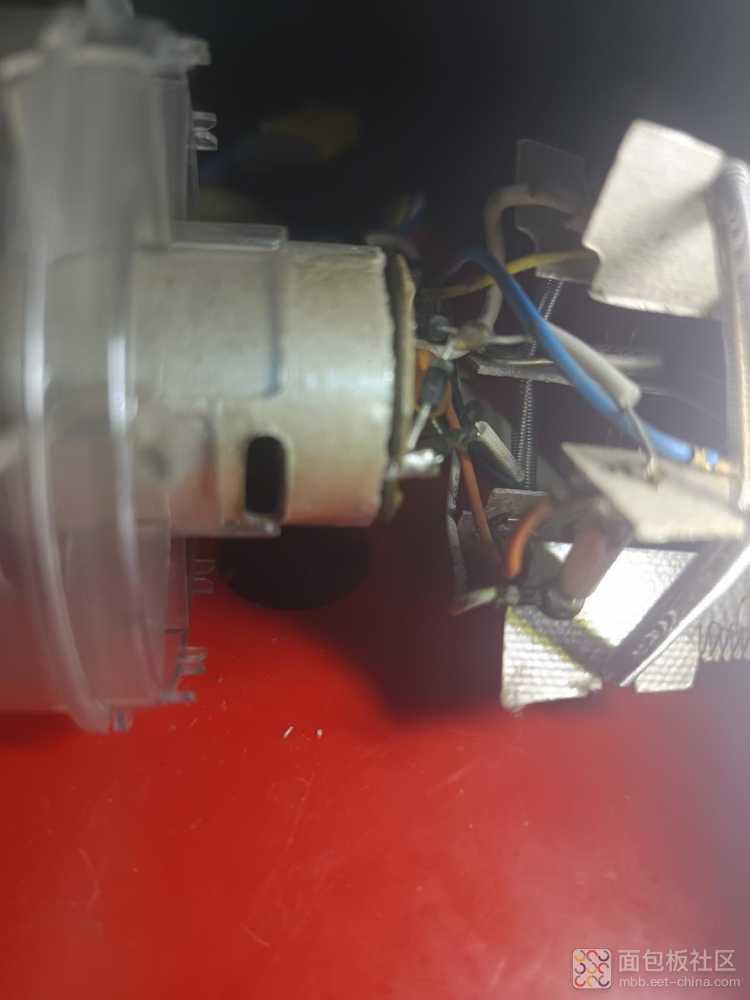

电机用的是直流有刷电机。

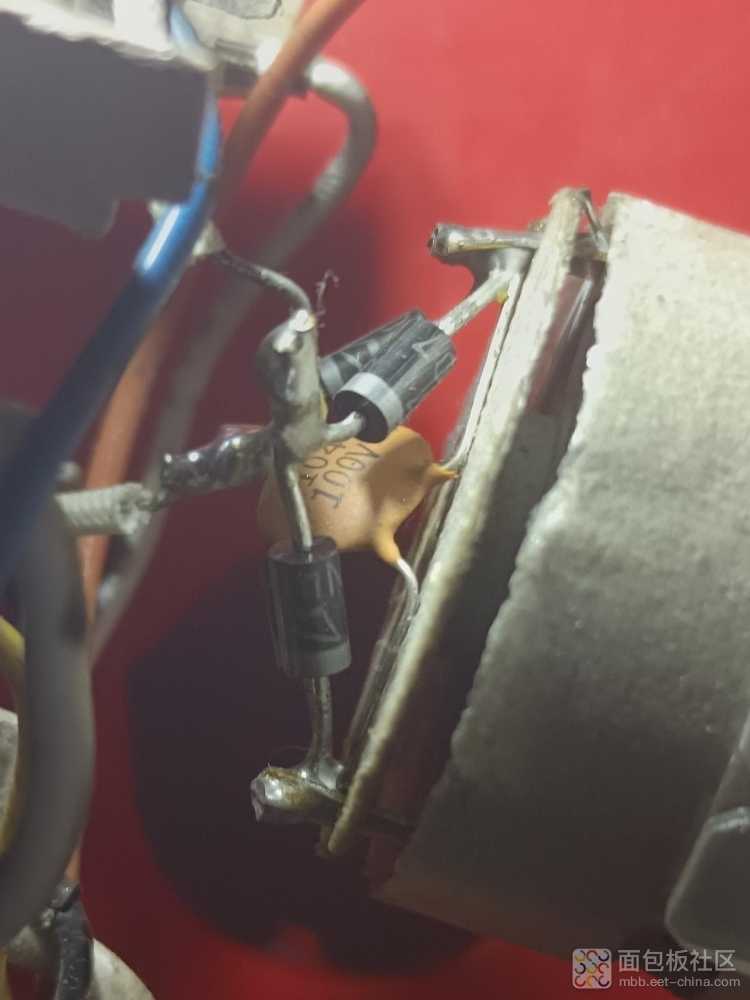

电机之后，看到上面有四个二极管。

为啥有这四个二极管呢，因为供电来源是220V市电，通过四个二极管组成的整流桥可以整流成脉动的直流电，再加一个104的瓷片电容，然后带动这个直流电机转动即可。

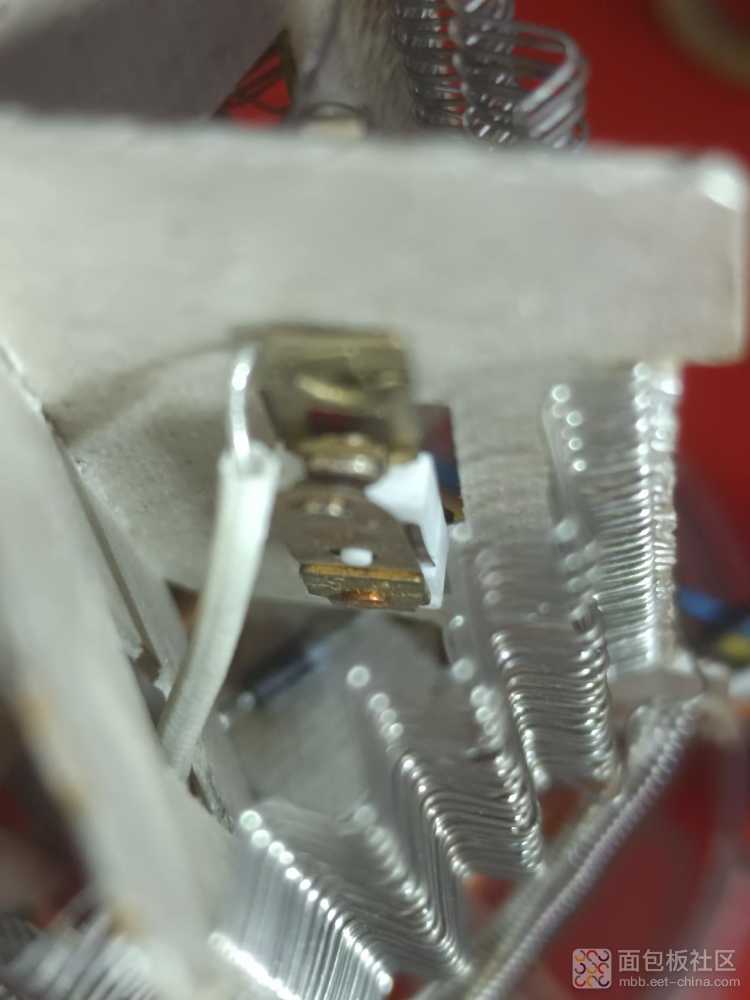

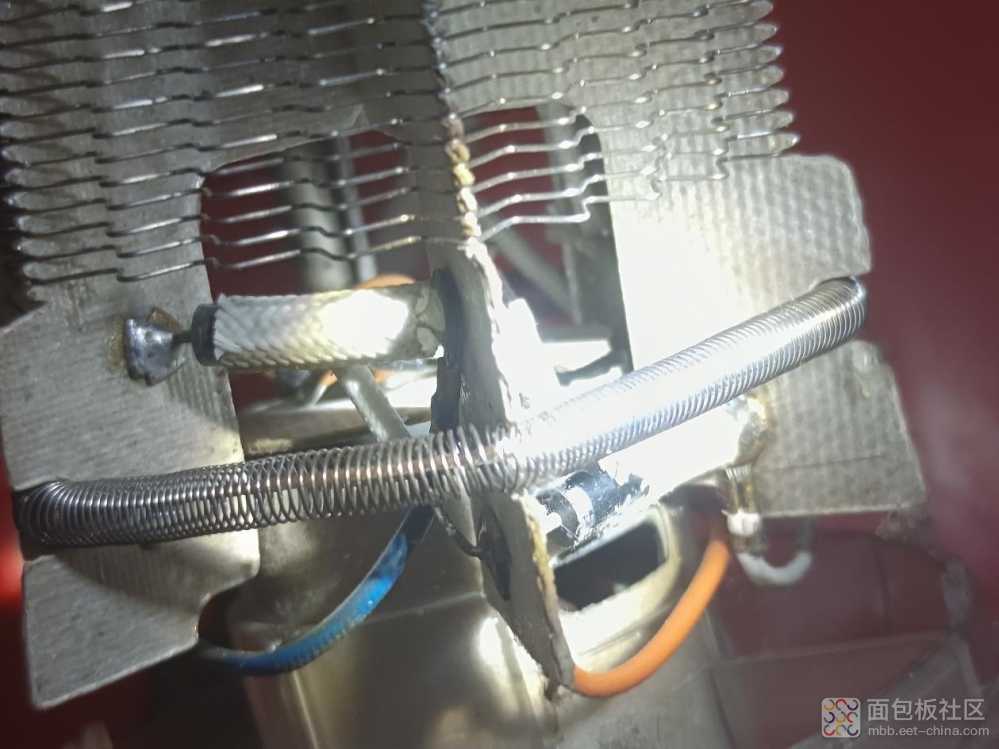

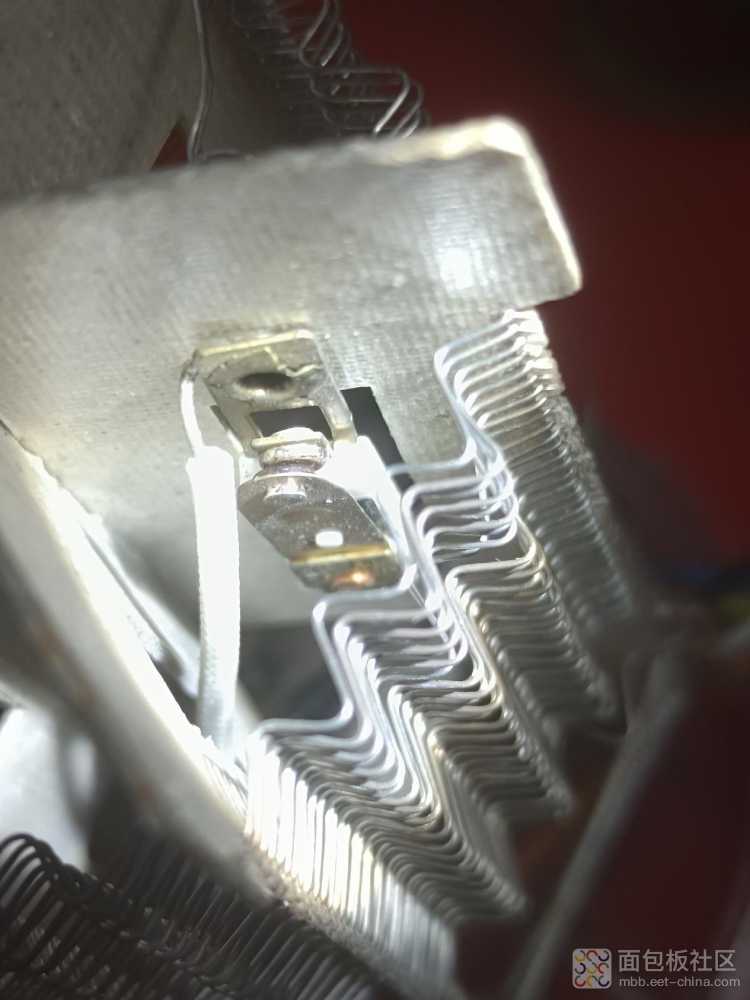

在加热丝的云母片骨架上，发现一个过热切断的元器件，比较专业的叫法是敞开式温控开关。

有常开的也有常闭的，主要应用领域是吹风机、电暖炉、暖风机、壁挂炉等各种与加热有关的电器。

在吹风机里看到的这个更像是一个超过温度阈值就动作的继电器。

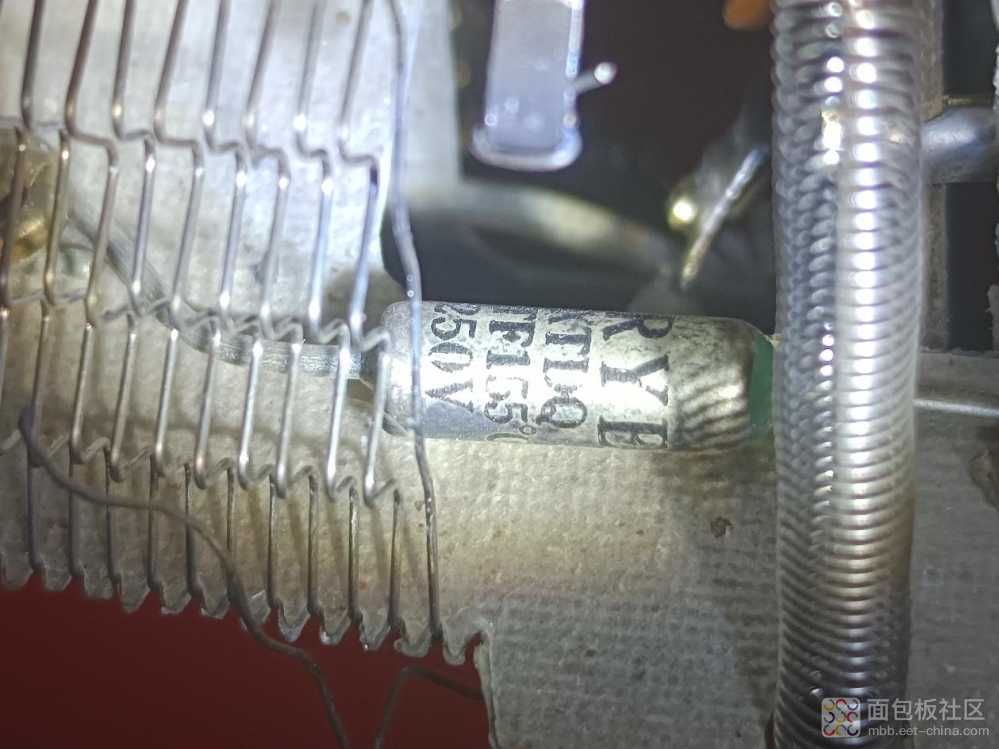

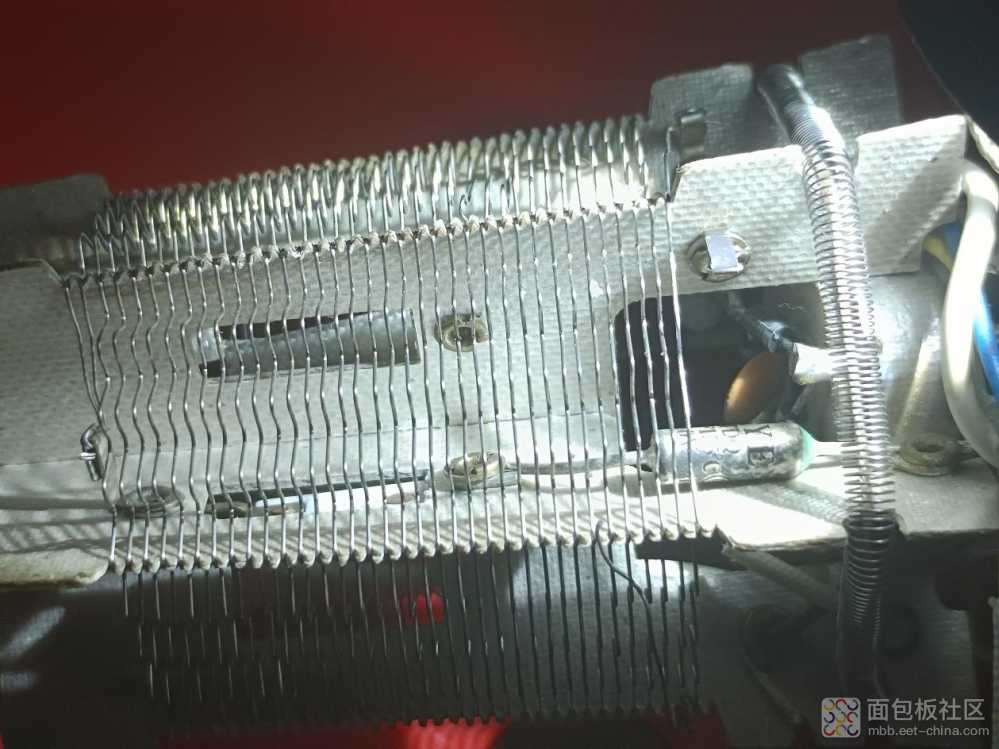

又见到了熟悉的温度保险丝。

温度保险丝串联在双金属温控开关上。

整体来看，里面没用电路板，但是主要的功能都实现了，比如调温开关、调风速开关、一键冷风按钮、过温保护。

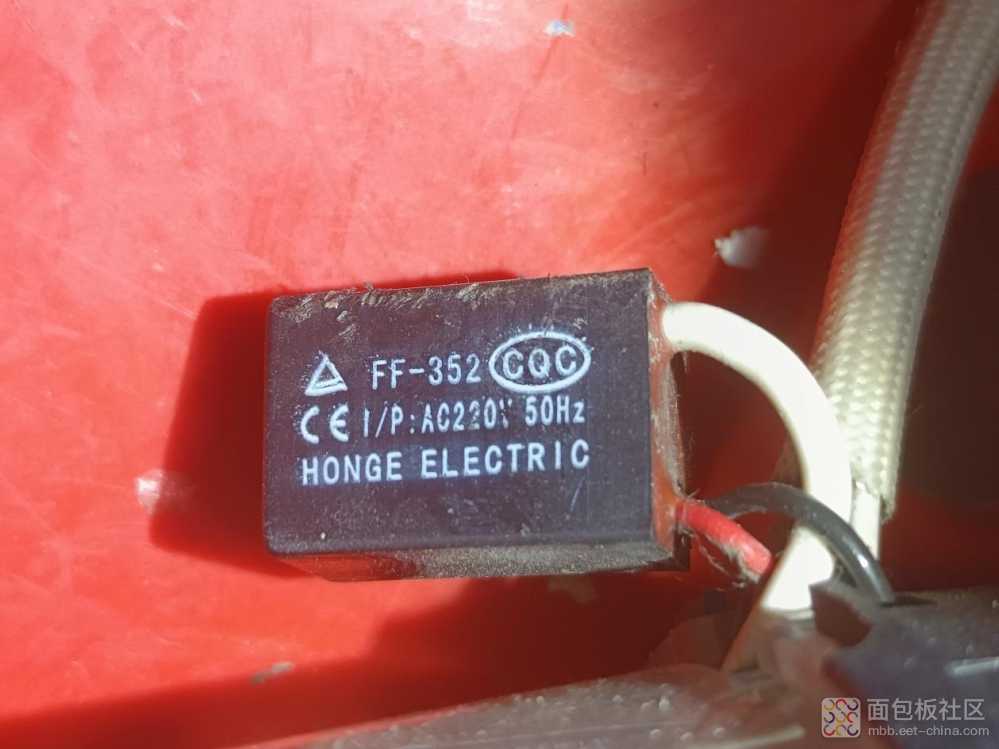

FF-352是负离子发生器，红色线和黑色线是供电，白色线出来连接了一个探针，用来释放负离子。

白色线和蓝色线，一起接在了档位开关一侧。

在好奇心的驱使下，研究了内部接线，分别串联接了一颗二极管，然后接到了电热丝上，该是半波整流，用来调功率的。

现在的风扇和以前这种相比，有可能多了一些并不是很核心的功能，比如负离子等等，但是基本功能也就是吹热风。

十几年前能看到的温控开关，现在还在用，很多东西从技术上来说没有太大创新。

创新更多体现在了外观设计和营销方式上了，归根结底是体现在了用户体验的提升上了。
