标签: 拆解胎压传感器

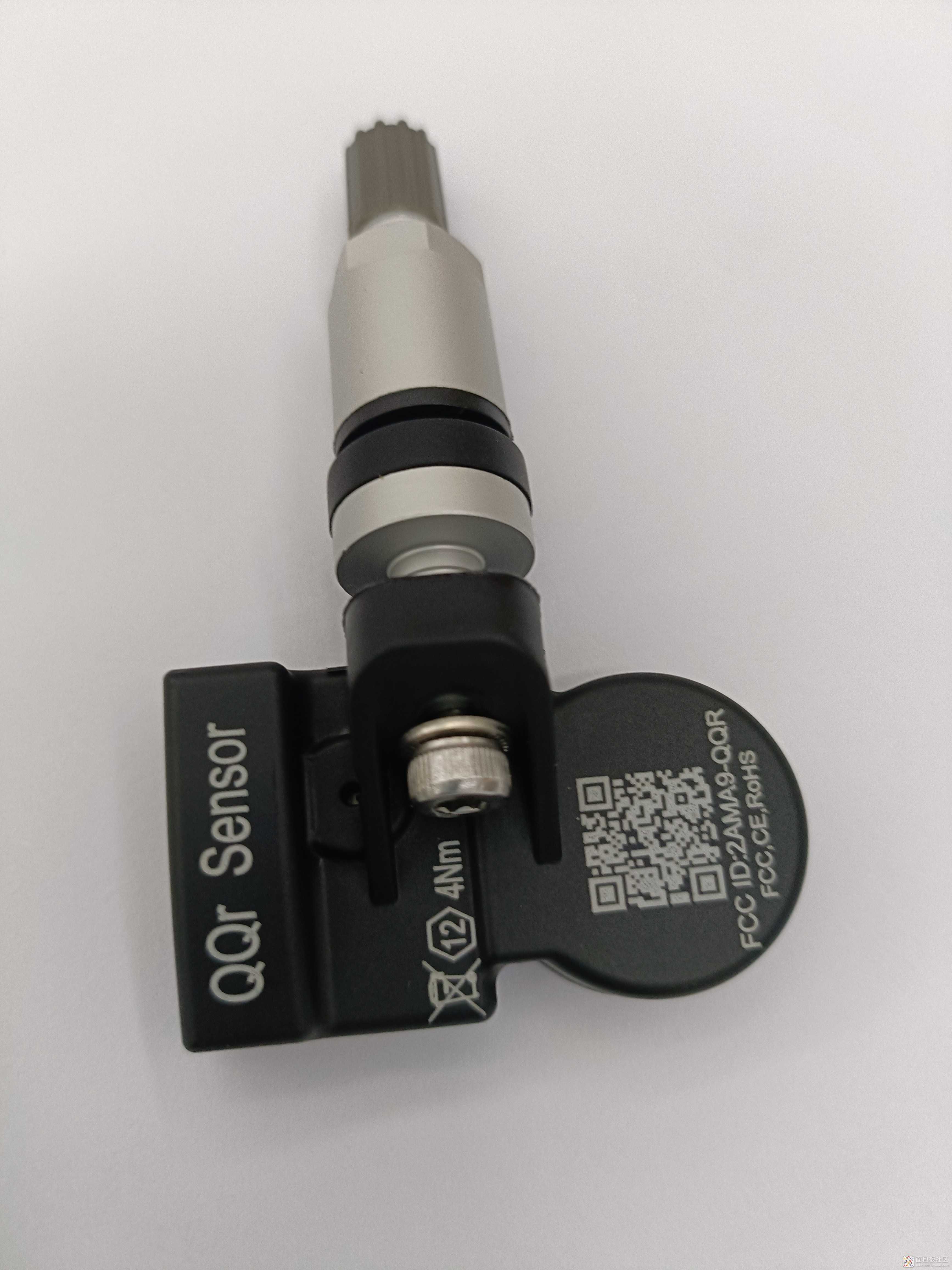

汽车轮胎质量，轮胎胎压，等等，关系到汽车行驶安全，做车人，开车人生命安全，汽车轮胎胎压关系到汽车能否正常行驶，所以时刻监测胎压各种参数非常重要，下面我们对一款胎压监测传感器产品进行拆解和分析： 胎压监测传感器产品技术数据和外观图片介绍如下： 胎压监测传感器技术数据如下：电池寿命：≥ 6 年；工作温度： -40 ℃ --+105 ℃；储存温度： -40 ℃ --+125 ℃；工作湿度： 90% ；频率： 314.95MHz433.92MHz ；压力监测范围： 0-800kpa ；压力精度：± 5kpa ；温度精度：± 3 ℃；功率电平：≤ 8dBm ；电池电压： 3V ；电池品牌： MaxellCR2050 （日本）；微芯片： NXP88 （荷兰）；类型：通用、可编程；车辆覆盖率： 98% 以上；传感器保修： 2 年或 40,000 公里；兼容阀门：橡胶卡入式；金属夹入式；阀门角度： 15 °可调；尺寸：约 46.2*29.5*20.3mm ；不含阀门的传感器重量： 14.7g ；螺钉扭矩（拧紧传感器和阀门） 2-3Nm ；六角螺母扭矩（将阀门拧紧至轮辋） 4Nm 。下面我们对产品爆力拆解，产品密封强，听厂家介绍，产品是一次性应用，用完就进行垃圾处理 . 我们运用剪刀，剪开边角，还运用了火烧边缘，强力打开上面密封胶片，拿出里面 PCBA 和电池，图片如下： 产品想尽办法，爆力打开，火烧都 用上了，产品密封很好，打开后，镀金的 PCB ，纽扣一次性电池， PCBA 板子型号是： DJ-NTM88-V2.6 纽扣电池一次性爆死在 PCB 板子上， PCB 板子，正面没有什么电子器件，这有 BAT- 负极， BAT+ 正极， BAT,GND,RESET 复位，等标识，拿出板子和电池，图片如下： 产品是由双面沉金板，测试过 1.6MM 厚度， PCB 基材等级 KB, 纽扣电池是松下的 CR2050B+3V, 世界公认的知名电池品牌，质量很有保证，板子 PCBA 正面图是没有电子元器件，我们看下板子背面图： 背面 PCBA 器件有 : 胎世界专用芯片荷兰 NXPNTM88H135T1 胎感传感芯片，世界车企通用车规级芯片， 应用原理 图如上，功能强大，传输数据准确，满足世界上车规认证要求；本产品采用内置天线，过车规级认证；磁棒电感 /7.2mH/ ± 5%/B82450A7204A/11.8x3.9x2.7/EPCES ，运用是汽车行业最好电感，日本 TDK 生产的车规级电感， 电感滤波性值，精度高，质量世界最好，世界大型车厂通用电子元器件；钽电容是世界品牌AVX 生产的， 钽电容钽粉世界最好，满足全世界的车规认证，钽电容隔离性能世界最好，钽电容参数值精度最高；胎压传感器应用贴片电阻，叠层电感 ，陶瓷电容如下：贴片电阻 /47K/ ± 1%/ ‘ 1/16W ’ /0402AC0402FR-0747KL/ 车规级，叠层电感 /1.0nH/ ± 0.1nH/1000mA/0402/LQG15HH1N0B02/MURATA/ 车规级，陶瓷电容 /3.0pF/ ± 0.1pF/50V/COG/0402/GCM1555C1H3R0BA16D/ 村田 / 车规级，电阻，电感，电容，等小电子元器件，用的世界一线品牌，车厂认证产品； 整个产品，壳料，气门嘴，螺丝，等等满足汽车认证，产品质量世界汽车工厂认可，整个产品过汽车相关认证，如： TS16949, 电子元器件过 AEC-Q200 和 AEC-Q100 等等，产品用料世界共认最好，质量过硬
