原创 【拆解】+ 拆解胎压监测传感器产品分析报告

 汽车轮胎质量，轮胎胎压，等等，关系到汽车行驶安全，做车人，开车人生命安全，汽车轮胎胎压关系到汽车能否正常行驶，所以时刻监测胎压各种参数非常重要，下面我们对一款胎压监测传感器产品进行拆解和分析：

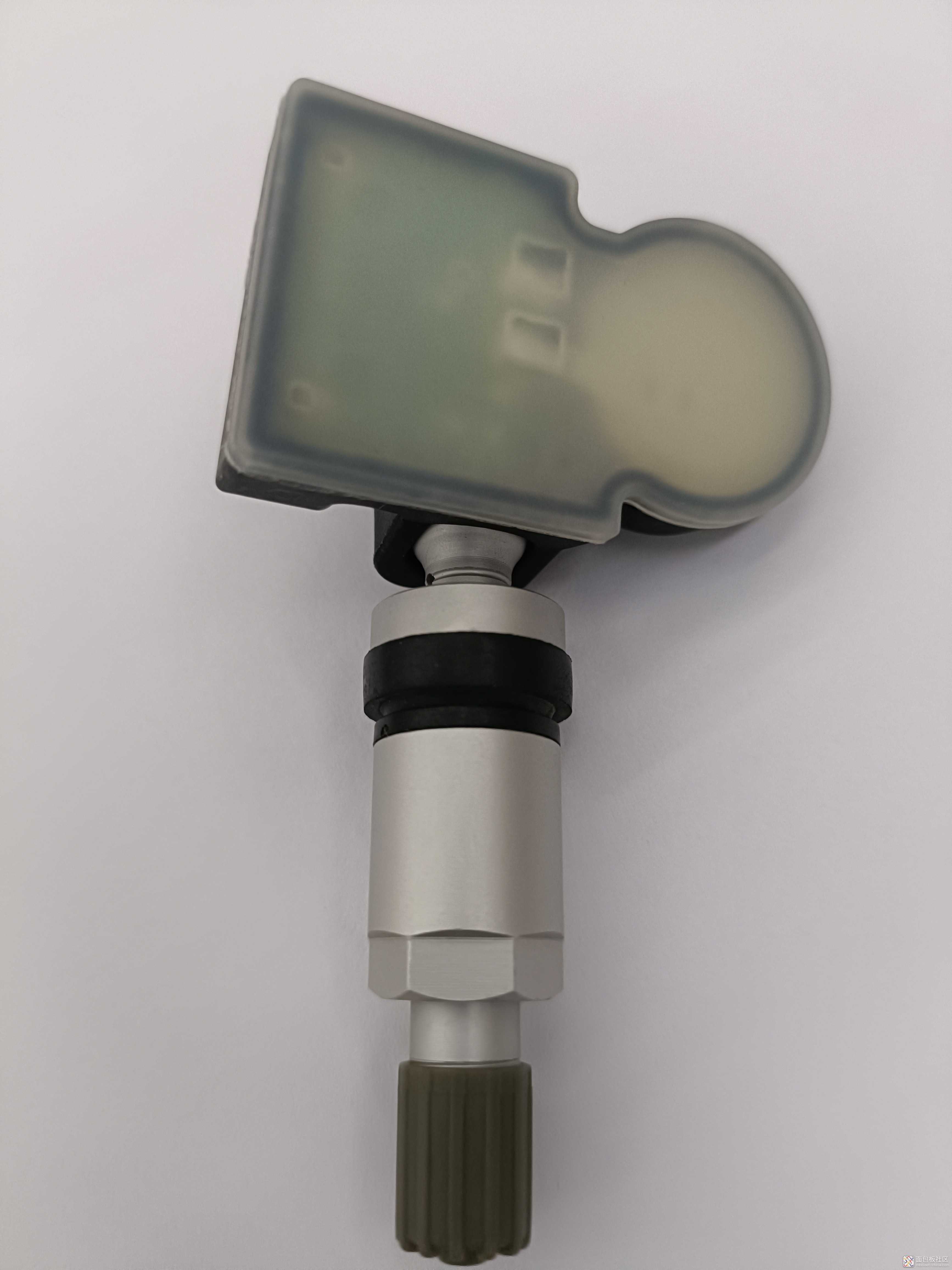

  胎压监测传感器产品技术数据和外观图片介绍如下：

胎压监测传感器技术数据如下：电池寿命：≥6年；工作温度：-40℃--+105℃；储存温度：-40℃--+125℃；工作湿度：<90%；频率：314.95MHz&433.92MHz；压力监测范围：0-800kpa；压力精度：±5kpa；温度精度：±3℃；功率电平：≤8dBm；电池电压：3V；电池品牌：Maxell CR2050（日本）；微芯片：NXP 88（荷兰）；类型：通用、可编程；车辆覆盖率：98%以上；传感器保修：2年或40,000公里；兼容阀门：橡胶卡入式；金属夹入式；阀门角度：15°可调；尺寸：约46.2*29.5*20.3mm；不含阀门的传感器重量：14.7g；螺钉扭矩（拧紧传感器和阀门）2-3Nm；六角螺母扭矩（将阀门拧紧至轮辋）4Nm。下面我们对产品爆力拆解，产品密封强，听厂家介绍，产品是一次性应用，用完就进行垃圾处理.

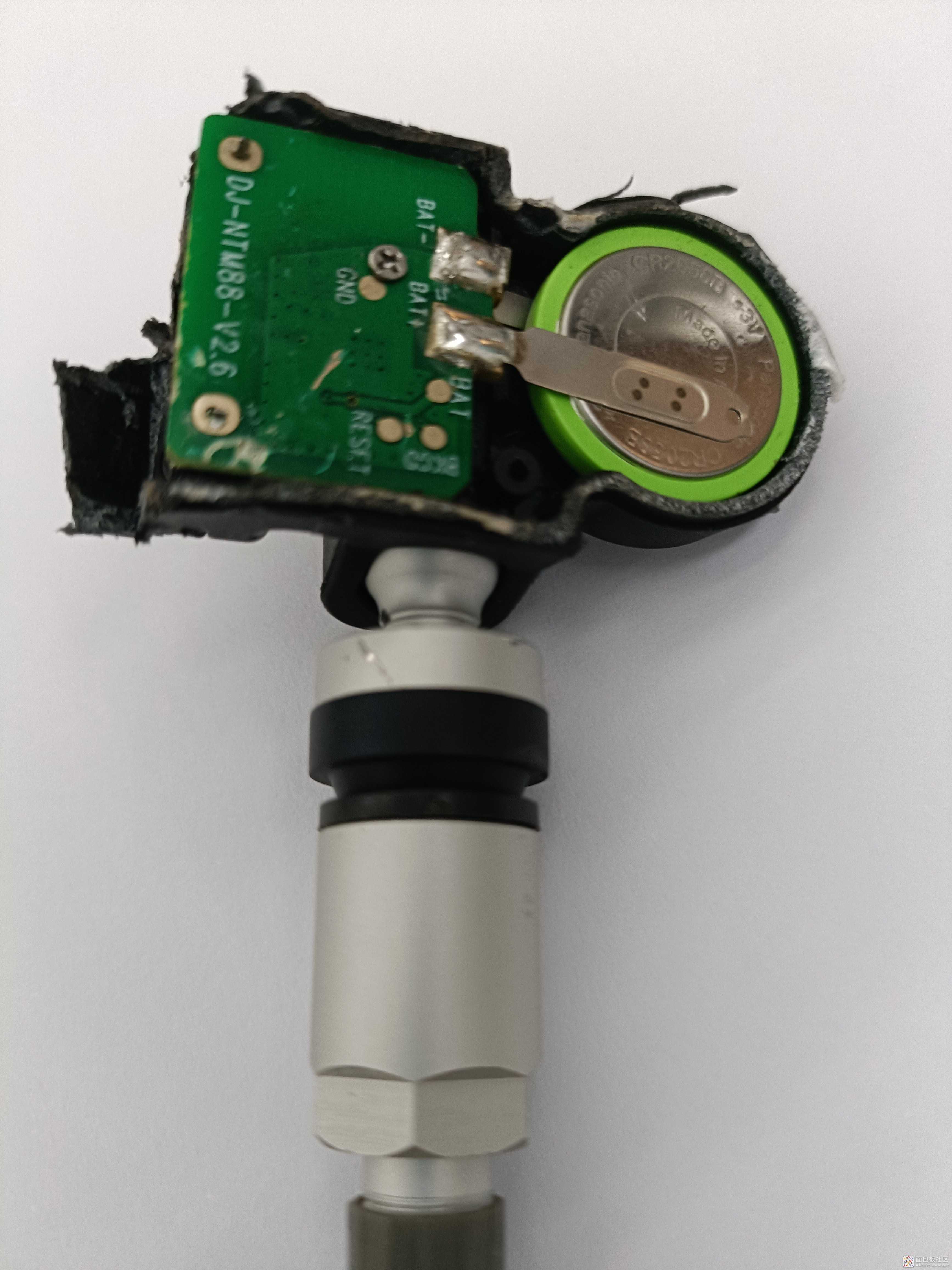

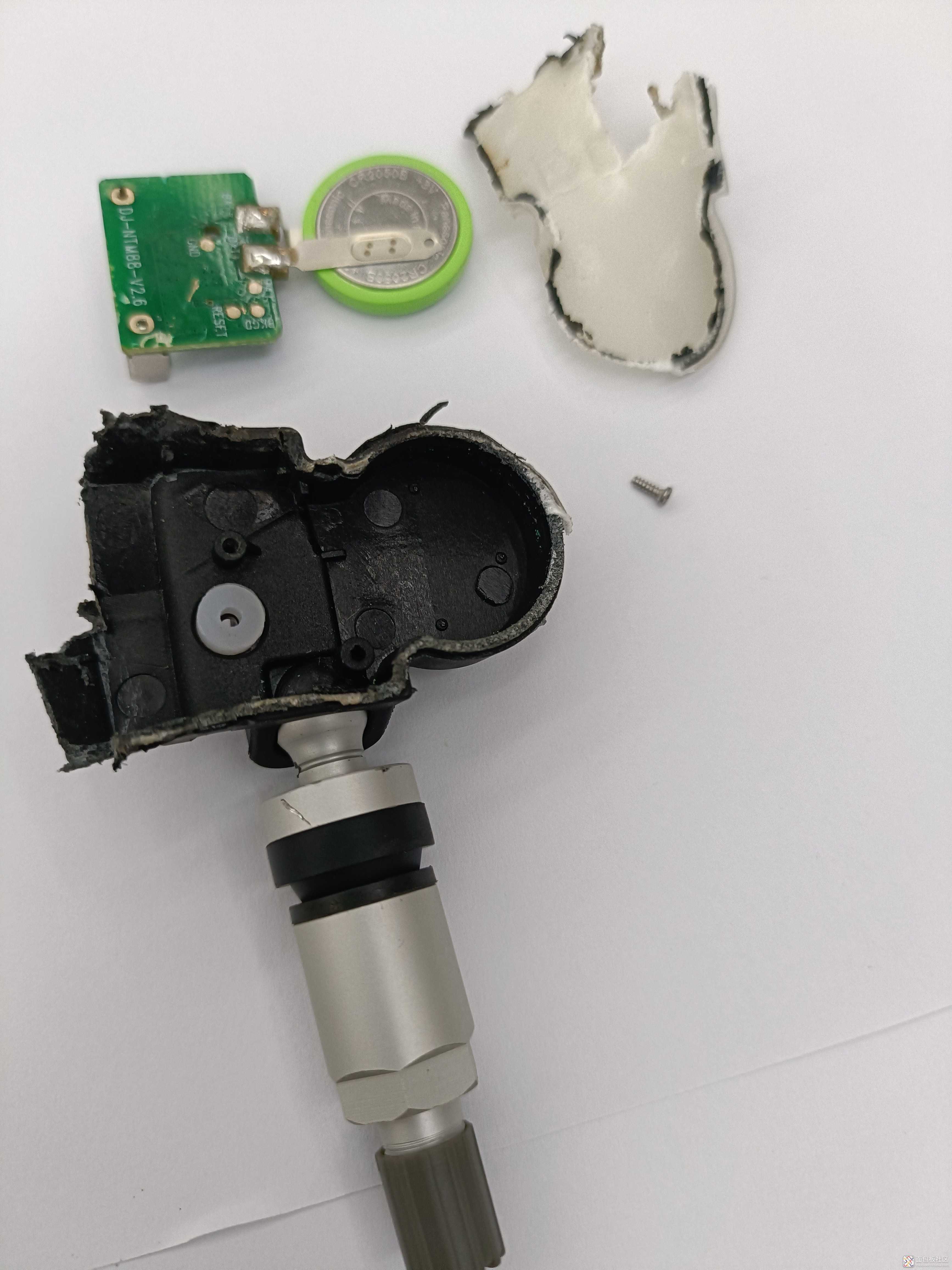

我们运用剪刀，剪开边角，还运用了火烧边缘，强力打开上面密封胶片，拿出里面PCBA和电池，图片如下：产品想尽办法，爆力打开，火烧都 用上了，产品密封很好，打开后，镀金的PCB，纽扣一次性电池，PCBA板子型号是：DJ-NTM88-V2.6 纽扣电池一次性爆死在PCB板子上，PCB板子，正面没有什么电子器件，这有BAT-负极，BAT+正极，BAT, GND,RESET复位，等标识，拿出板子和电池，图片如下：

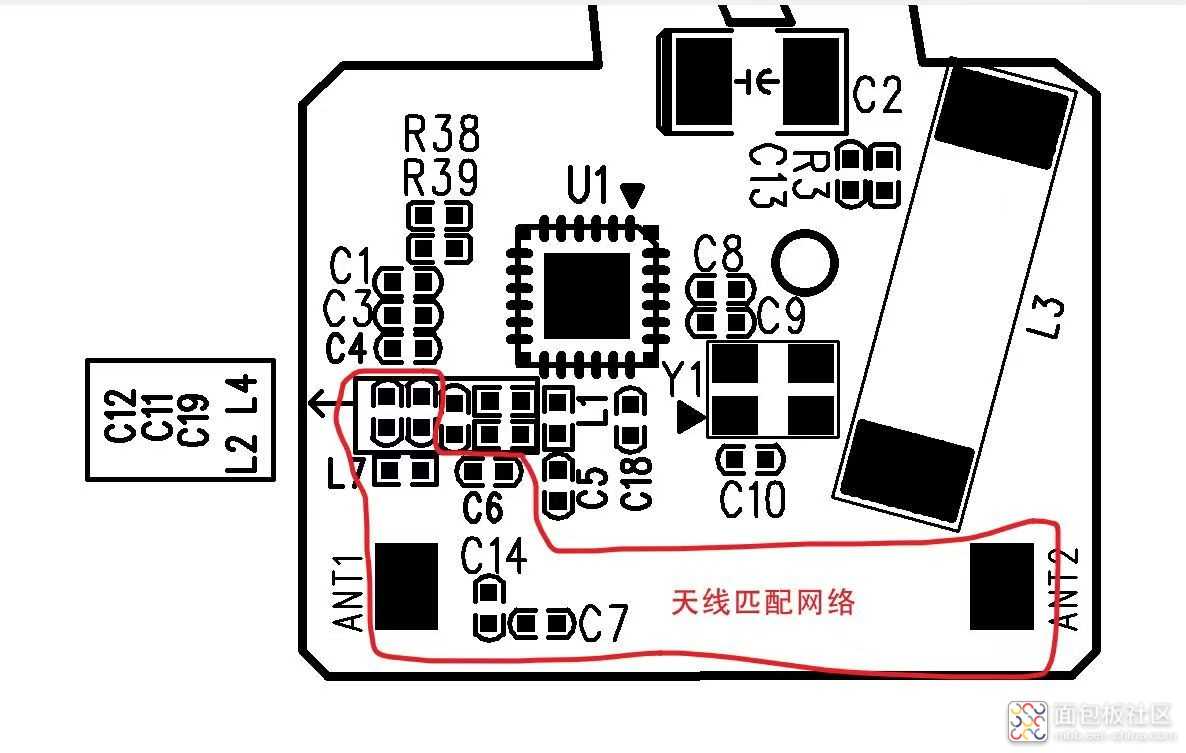

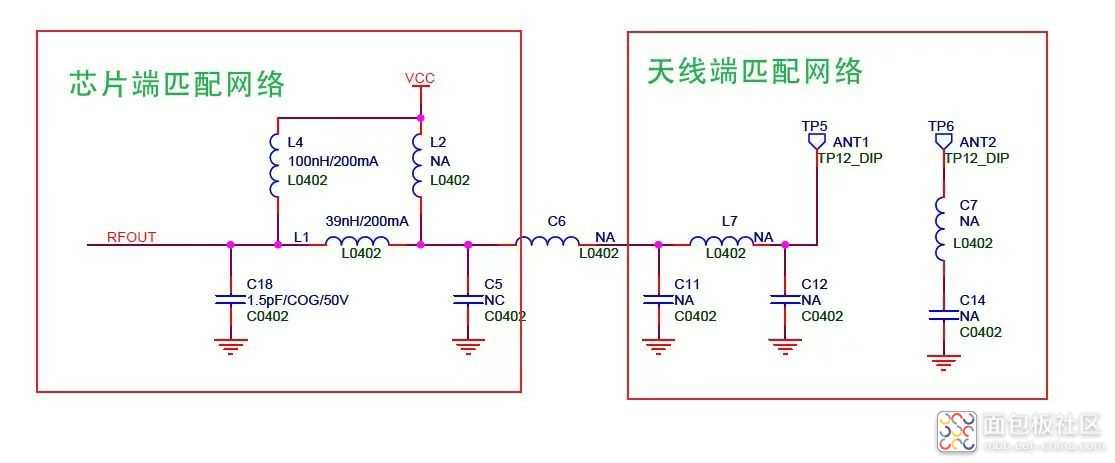

产品是由双面沉金板，测试过1.6MM厚度，PCB基材等级KB,纽扣电池是松下的CR2050B +3V ,世界公认的知名电池品牌，质量很有保证，板子PCBA正面图是没有电子元器件，我们看下板子背面图：背面PCBA器件有:胎世界专用芯片荷兰NXP  NTM88H135T1 胎感传感芯片，世界车企通用车规级芯片，应用原理图如上，功能强大，传输数据准确，满足世界上车规认证要求；本产品采用内置天线，过车规级认证；磁棒电感/7.2mH/±5%/B82450A7204A/11.8x3.9x2.7/EPCES，运用是汽车行业最好电感，日本TDK生产的车规级电感 ，

电感滤波性值，精度高，质量世界最好，世界大型车厂通用电子元器件；钽电容是世界品牌AVX生产的，

钽电容钽粉世界最好，满足全世界的车规认证，钽电容隔离性能世界最好，钽电容参数值精度最高；胎压传感器应用贴片电阻，叠层电感 ，陶瓷电容如下：贴片电阻/47K/±1%/‘1/16W’/0402  AC0402FR-0747KL/车规级，叠层电感/1.0nH/±0.1nH/1000mA/0402/LQG15HH1N0B02/MURATA/车规级，陶瓷电容/3.0pF/±0.1pF/50V/COG/0402/GCM1555C1H3R0BA16D/村田/车规级，电阻，电感，电容，等小电子元器件，用的世界一线品牌，车厂认证产品；

整个产品，壳料，气门嘴，螺丝，等等满足汽车认证，产品质量世界汽车工厂认可，整个产品过汽车相关认证，如：TS16949,电子元器件过AEC-Q200和AEC-Q100等等，产品用料世界共认最好，质量过硬
