01 物联网系统中为什么要使用串口屏 物联网系统中使用串口屏的原因主要有以下几点： 数据传输与显示 基础数据传输：串口屏通过串口通信协议（如RS-232、RS-485、UART、SPI等）与物联网系统中的其他设备（如PLC、变频器、温控仪表、数据采集模块等）进行数据传输。这种通信方式简单且高效，适用于多种物联网应用场景。 数据可视化：串口屏能够将接收到的数据以图形、文字等形式直观地显示在屏幕上，方便用户实时了解系统状态和设备运行情况。 硬件兼容性与普遍性 广泛兼容性：几乎所有的微控制器和处理器都带有至少一个串口接口，这使得串口屏能够轻松接入各种物联网设备，实现跨品牌和型号的连接。 标准化接口：串口通信协议具有标准化特点，不同设备之间可以通过统一的接口进行通信，降低了系统集成难度和成本。 低成本与易维护 成本效益：相对于其他通信方式（如USB、以太网等），串口通信组件的成本更低廉，使得串口屏在物联网系统中具有更高的性价比。 易于调试与维护：大多数开发平台都提供了串口调试工具，使得开发者能够方便地发送指令、接收反馈，并监控传输过程中的数据。这大大降低了物联网系统的调试和维护难度。 稳定性与可靠性 稳定性：串口通信协议简单且稳定，适用于多种恶劣环境（如高温、高湿、电磁干扰等）下的数据传输。这使得串口屏在物联网系统中能够保持稳定的运行状态。 可靠性：串口通信允许低速但可靠的数据传输，适用于距离较远且不需要高速数据传输的场合。在物联网系统中，这种可靠性对于确保数据传输的准确性和完整性至关重要。 应用广泛性 多样化应用场景：串口屏广泛应用于工业自动化、智能家电、交通轨道、数据机房、充电桩、电力医疗、国防安全、共享设备等各个显示领域。在这些场景中，串口屏以其独特的优势发挥着重要作用。 综上所述，物联网系统中使用串口屏的原因主要包括数据传输与显示、硬件兼容性与普遍性、低成本与易维护、稳定性与可靠性以及应用广泛性等方面。这些因素共同使得串口屏成为物联网系统中不可或缺的重要组成部分。 本文会再为大家详解显示屏家族中的一员——串口屏。 02 串口屏定义 串口屏，顾名思义，就是使用串口通讯控制的液晶屏。它是一套由单片机或PLC带控制器的显示方案，显示方案中的通讯部分主要通过串口通讯实现，如UART串口或SPI串口等。串口屏由显示驱动板、外壳、LCD液晶显示屏三部分构成，能够接收用户单片机串口发送过来的指令，并完成在LCD上绘图的所有操作。 03 串口屏原理 串口屏的工作原理是通过串口协议（如RS-232、RS-485、UART等）将数据传输到屏幕控制芯片，控制芯片解析数据后将其显示在屏幕上。数据传输分为发送和接收两个过程：发送数据是将要显示的数据按照串口协议的格式编码后发送；接收数据则是从屏幕控制芯片接收状态信息或操作结果。控制芯片负责解码接收到的数据，并根据数据类型（如命令、图像数据、文字等）进行相应的处理，如显示图像、更新屏幕内容等。 其实可以简单粗暴地理解为：屏+串口，其方便用户进行目标产品的二次开发，其价值在于串口屏厂家为用户封装了所有显示的底层功能，抽象出一系列通用的UI控件和对应的事件编程逻辑，可以缩短用户产品的开发周期；而市面上的屏（这里只讨论：点阵屏-可以理解为裸屏）是不带软件的，需要目标用户完成从硬件接线（ 裸屏的接口一般有：2线的UART ,IIC、3线的SPI接口等 ）到软件协议的对接（UART, IIC协议、SPI协议）、底层驱动（涉及到显示屏的驱动IC主要有：灌屏幕的出厂初始化代码、写寄存器、定窗口、描点、画线等）编写以及UI界面功能实现等一系列的操作，这种如果不熟悉裸屏的人，开发起来是有难度的。 04 串口屏分类 串口屏根据其功能和特点的不同，除了LCD屏外，可以分为多种类型，如： 文本串口屏：只能显示简单的文本信息，适用于显示系统状态、温度等简单需求。 图形串口屏：具有图形显示能力，能够显示图像、图标和复杂的界面，适用于工控系统、仪器仪表等需要丰富内容显示的应用。 触摸屏串口屏：结合了图形显示能力和触摸功能，可以通过触摸屏幕实现用户的交互操作，如菜单选择、参数设置等。 彩屏串口屏：具有彩色显示能力，可以显示丰富的颜色和图像，适用于需要高质量图像显示的应用，如游戏机、广告机等。 OLED串口屏：采用有机发光二极管技术，具有高对比度、快速响应和广视角等特点，适用于小型设备。 TFT串口屏：采用薄膜晶体管技术，具有高分辨率、色彩鲜艳和广视角等特点，适用于对显示效果要求较高的应用。 目前市场上LCD液晶屏的接口方式有串口屏与并口屏，就目前的市场而言串口屏更具有市场优势。下面由液晶屏厂家为您分析： 接口引脚：串口屏只需要2根线连接通讯，而并口屏则需要多根线才可以完成连接 程序不同：目前市面上大多的串口屏都是智能型的，使用简单方便，而并口屏的使用就复杂了很多，相对串口屏的使用程序上比并口屏少了90%以上，甚至很多的串口屏都不需要安装MCU单片机就可以直接控制了 界面对比：串口屏有专门的界面软件，直接下载进去就可以。 05 串口屏的编程方法 一般通过但不限于用PC机上位机进行UI组件（txt组件、btn组件、prog组件、point组件等）的简单编辑和鼠标的拖拽，素材导入(比方：公司开机logo、背景图片、状态变化图标等）同时通过编辑事件逻辑（页面跳转jump逻辑、定时切换timer event、按钮状态变化touch_event等 ）和交互机制（MCU与串口屏通讯协议）能够快速的实现一个用裸屏较难实现的UI界面功能。 06 串口屏选型参数 在选择串口屏时，需要考虑以下参数： 外型尺寸：选择符合项目设计需求的外型尺寸，常规尺寸范围从0.96寸到15.6寸，最大可达到32寸。 显示分辨率：根据实际应用场合选择适当的分辨率，如工业控制场合可选择低分辨率，商业或家庭场景则需更高分辨率。 亮度等级和视角：考虑使用环境对亮度和视角的需求，以确保信息的可读取性。 交互方式：确定是否需要触摸屏或其他交互方式（如外置编码器、键盘、鼠标等）。 通信接口：选择合适的通信接口，如RS-232、RS-485、UART等。 功能模块：根据需要选择是否需要扩展模块，如Wi-Fi、蓝牙、扬声器、RTC模块等。 07 串口屏使用注意事项 在使用串口屏时，需要注意以下事项： 电源稳定：确保串口屏的电源供应稳定，避免电压波动对设备造成损害。 避免静电：在操作过程中注意避免静电对串口屏的影响，可使用防静电手环等工具。 数据传输规范：按照串口协议规范发送数据，确保数据的正确性和完整性。 存储介质管理：如使用SD卡等存储介质，需按照规范进行插拔和管理，避免数据丢失或设备损坏。 定期检查：定期检查串口屏的运行状态，如显示效果、触摸灵敏度等，以确保其正常工作。 08 串口屏的优缺点 串口屏的优点： 硬件接线简单（通过UART串口能与各种MCU进行通讯协议的对接），同时集成了UI设计的元素于一个厂家配套出售的闭源开发环境中供用户使用，按照厂家的文档一般通过简单的PC上位机操作就能够轻松的完成屏幕界面的设计。 串口屏的缺点： 我认为串口屏的缺点就是总体售价会比裸屏高，对于成本敏感的用户，会有一定的压力。但目前市面有一些厂家已经开发出了一些入门级或者是紧凑型的产品，售价已经很接近裸屏了，能够在满足客户基本显示需求的基础上，大大的降低成本。 09 串口屏应用场景 串口屏广泛应用于各个领域，包括但不限于： 工业控制：作为人机界面，用于监控和控制工业设备，提升生产效率和质量。 智能家居：作为控制中心，实现对家庭设备的智能化管理和控制。 医疗设备：用于显示患者监测数据、医疗影像等信息，辅助医护人员进行诊断和治疗。 交通领域：用于显示交通信息、引导乘客出行，提升交通运输效率。 智能零售：用于商品展示、广告播放等，提升购物体验和销售效果。 10 串口屏厂商 串口屏的厂商众多，具体选择哪家厂商的产品需根据实际需求、预算、技术支持等多方面因素综合考虑。一些知名的串口屏厂商在产品质量、技术研发、售后服务等方面有着良好的口碑和实力，如迪文科技、帝晶光电等。建议在选择时进行市场调研和比较，选择最适合自己需求的产品。 供应商A:陶晶驰 1、产品能力 （1）选型手册 （2）主推型号1以及对应的产品详情介绍 T1，2.4寸串口屏，亮度可达到300nit，应对大部分的室内场景，工作温度在-20~+70℃，可以在更为严峻的工作场景中运行，打造高端动态特效UI，让您的产品更上档次，性价比优越之选，字符串传输，使用方便、维护方便，领先同行的极速刷屏，让画面前所未有地流畅，采用知名的mcu，性能更稳定；产品在出厂前都会严格按照实验标准进行测试，其中包括静电测试，摇晃测试，高低温测试，落球测试，盐雾测试。 硬件参考设计 核心料（哪些项目在用） 奇迹物联智能垃圾桶项目 2、支撑 （1）技术产品 技术资料 TJC3224T128_011N_Z01.pdf （如有侵权，联系删除） 本文章源自奇迹物联开源的物联网应用知识库Cellular IoT Wiki，更多技术干货欢迎关注收藏Wiki： Cellular IoT Wiki 知识库(https://rckrv97mzx.feishu.cn/wiki/wikcnBvAC9WOkEYG5CLqGwm6PHf)

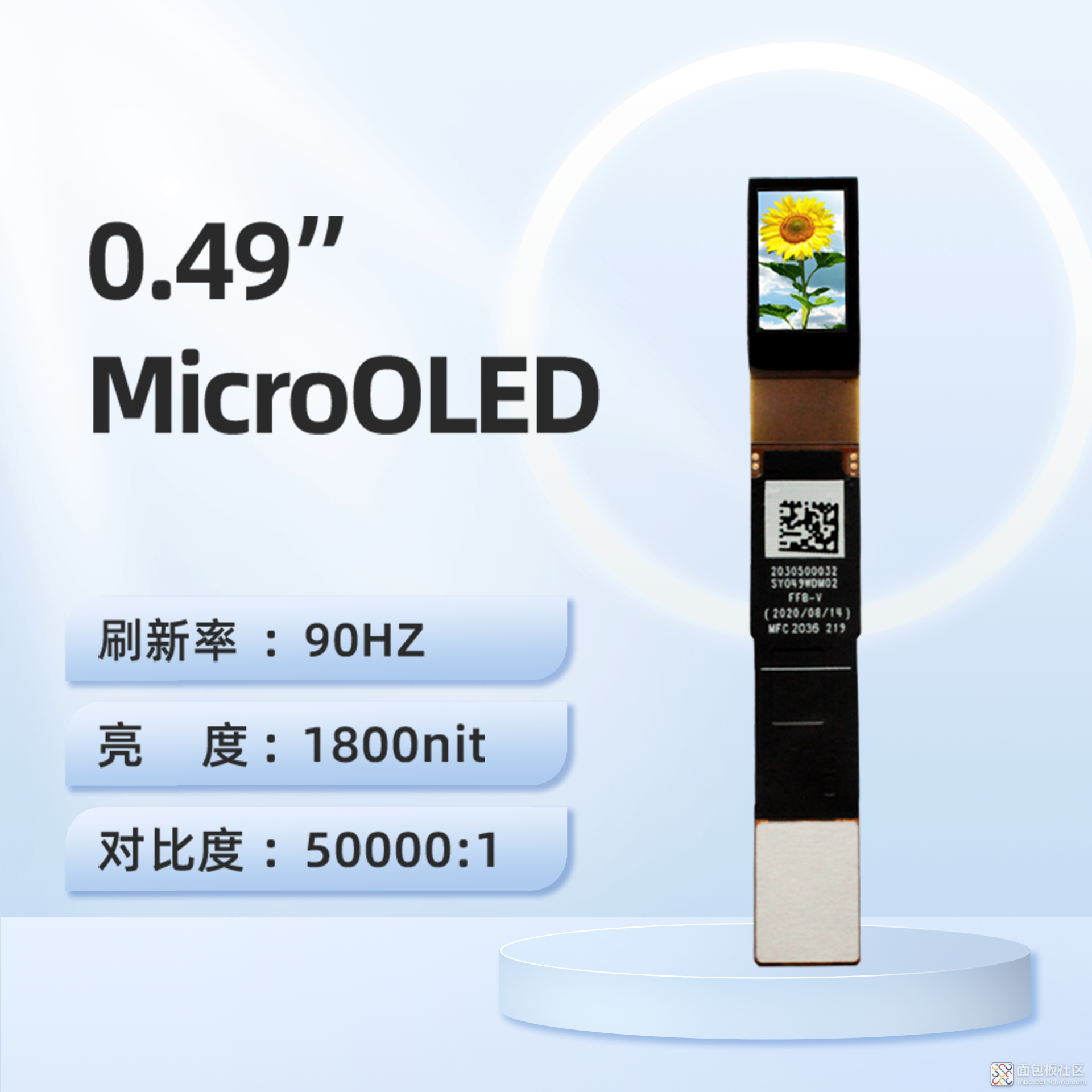

01 物联网系统中为什么要使用OLED屏 物联网系统中使用OLED屏的原因主要有以下几点： 显示效果的优越性 高对比度与色彩表现：OLED屏能够实现自发光，无需背光，因此能够展现更高的对比度和更深的黑色，使得画面更加鲜明逼真。同时，OLED屏能够提供更广阔的色域和更准确的色彩表现，使图像更加饱满、细腻，色彩更加真实。 视角宽广：OLED屏具有较大的视角范围，即使从不同角度观看，图像的亮度和色彩仍然保持稳定，不会出现颜色失真或亮度降低的情况。 响应速度快：OLED屏的像素点能够快速切换，响应速度更快，能够呈现更流畅的动态画面，减少运动模糊。 轻薄与灵活性 薄型轻便：OLED屏由于不需要背光模组，可以设计得更薄更轻，非常适合物联网设备中对于轻薄化的需求。这种特性使得OLED屏在智能手表、可穿戴设备等物联网设备中得到广泛应用。 柔性特性：OLED屏还具有柔性特性，可以弯曲和折叠，这为物联网设备的设计提供了更多的可能性。例如，在智能家居中，OLED屏可以嵌入到各种曲 面或不规则形状的设备中，提升设备的美观性和实用性。 低功耗与长续航 OLED屏在低功耗方面表现优异，因为它只在需要显示内容的像素点上发光，而不需要像传统LCD屏那样整个背光模组都保持开启状态。这种特性使得OLED屏在物联网设备中能够延长电池寿命，提升用户体验。 适应性与扩展性 多种应用场景：OLED屏的优异性能使得它适用于多种物联网应用场景，包括智能家居、可穿戴设备、工业自动化等。在智能家居中，OLED屏可以作为智能控制面板或家电显示屏；在可穿戴设备中，OLED屏可以呈现丰富的信息并提升设备的时尚感。 易于集成：OLED屏通常具有标准的接口和通信协议，易于与其他物联网设备或系统进行集成。这种集成能力使得在物联网系统中部署OLED屏变得更加简单快捷。 具体应用场景 OLED屏的应用场景非常广泛，包括但不限于以下几个领域： 商业展示：如透明屏展示窗口、广告宣传等。 博物馆和展览：用于展示文物、艺术品等，提供沉浸式的观展体验。 建筑和室内设计：应用于玻璃幕墙、楼梯扶手等，增强建筑的现代感和创意性。 汽车内部：如仪表盘、中控台和车载娱乐系统等，提升驾驶体验和乘车舒适度。 广告和展示活动：在户外广告牌、展览展示和活动现场中创造视觉冲击力。 舞台和演艺表演：用于舞台背景、舞美设计等，提升演出的震撼力和艺术感。 电视和显示屏：在家庭娱乐和专业领域中提供高对比度、广阔色域和快速响应时间的显示效果。 移动设备：如智能手机、平板电脑和可穿戴设备等，轻薄柔软、功耗低且亮度高。 综上所述，物联网系统中使用OLED屏的原因主要包括其显示效果的优越性、轻薄与灵活性、低功耗与长续航以及适应性与扩展性等方面。这些优势使得OLED屏成为物联网设备中不可或缺的重要组成部分。 本文会再为大家详解显示屏家族中的一员——OLED屏。 02 OLED的屏定义 OLED（Organic Light-Emitting Diode）即有机发光二极管，是一种采用有机材料制成的显示屏幕。它无需背光灯，通过非常薄的有机材料涂层和玻璃基板（或柔性有机基板），在电流通过时，这些有机材料会自行发光，从而实现图像的显示。OLED屏幕被誉为“梦幻显示器”，是第三代显示技术的代表。 03 OLED屏的原理 OLED的显示原理与LCD有着本质上的区别。它主要通过电场驱动，使有机半导体材料和发光材料在过载流子注入和复合后实现发光。具体来说，OLED屏幕以ITO玻璃透明电极作为器件阳极，金属电极作为阴极，通过电源驱动，将电子从阴极传输到电子传输层，空穴从阳极注入到空穴传输层。电子和空穴在发光层中相遇后形成激子，激子使发光分子激发，经过辐射后产生光源。简单来说，一块OLED屏幕就是由无数个“小灯泡”组成。 04 OLED屏分类 根据使用有机功能材料的不同，OLED器件可以分为两大类：小分子器件和高分子器件（也称为PLED）。根据驱动方式的不同，OLED器件又可以分为无源驱动型（Passive Matrix, PM）和有源驱动型（Active Matrix, AM）。此外，还有透明OLED、顶部发光OLED、可折叠OLED、白光OLED等多种类型，每种OLED都有其独特的用途和优势。 05 OLED屏选型参数 在选型OLED屏时，需要考虑以下参数： 屏幕尺寸与分辨率：根据实际应用场景选择合适的屏幕尺寸和分辨率，以确保图像的清晰度和显示效果。 亮度与对比度：OLED屏具有高亮度和高对比度的特点，但具体数值仍需根据实际需求进行选择。 刷新率：刷新率越高，画面越流畅，需要根据应用场景选择合适的刷新率。 能耗：OLED屏具有较低的能耗，但不同型号的能耗可能存在差异，需根据实际应用场景和需求进行选择。 透明度：对于透明OLED屏，透明度是一个重要的选型参数，需要根据实际需求选择合适的透明度。 06 OLED屏使用注意事项 在使用OLED屏时，需要注意以下事项： 防止长时间显示静态图像：OLED屏容易出现“烧屏”问题，因此需避免长时间显示静态图像或在同一位置显示相同图像。 合理控制屏幕亮度：过高的亮度会加速像素灯的老化，需根据实际情况合理控制屏幕亮度。 避免频繁开关机：频繁的开关机操作会对OLED屏产生冲击，影响其使用寿命，需合理安排开关机时间。 避免长时间曝光：OLED屏在长时间曝光下易出现像素灯老化，需尽量避免长时间暴露在阳光下或其他强光源下。 定期清洁屏幕：使用专用的屏幕清洁剂和无纺布定期清洁屏幕，避免硬物刮伤屏幕。 注意适宜的温湿度：OLED屏对环境温度和湿度有一定要求，需放置在温度适宜、湿度适中的环境中。 07 OLED屏厂商 目前，OLED技术的主要厂商包括三星、LG等国际巨头，他们在OLED领域具有领先的技术和市场份额。同时，我国也有多家厂商在不断加强对OLED屏幕的研究和生产，如华星光电、京东方、天马科技等，这些厂商在OLED技术上不断取得突破，并成功将OLED产品应用到各类设备中。 供应商A：郑州中景园电子技术有限公司 1、产品能力 （1）选型手册 （2）主推型号1：0.96英寸OLED显示屏 对应的产品详情介绍 尺 寸 0.96英寸OLED 材 料 PM OLED 分 辨 率 128*64 接口类型 IIC接口 管脚数量 4 控制芯片 SSD1306 显示颜色 白色,蓝色,黄蓝双色三种，根据需要选择 显示区域 21.744 × 10.864 (mm) 模组尺寸 27.3x27.8 (mm) 像素间距 0.17 × 0.17 (mm) 像素尺寸 0.154 × 0.154 (mm) 配套裸屏 0.96老款插接式30PIN短排线（G39） 工作电压 3.3V 视角方向 全视角 工作温度 -40～70度 白色型号 ZJY096I0400WG03 蓝色型号 ZJY096I0400BG03 双色型号 ZJY096I0400YBG03 硬件参考设计 （如有侵权，联系删除） 本文章源自奇迹物联开源的物联网应用知识库Cellular IoT Wiki，更多技术干货欢迎关注收藏Wiki： Cellular IoT Wiki 知识库(https://rckrv97mzx.feishu.cn/wiki/wikcnBvAC9WOkEYG5CLqGwm6PHf)

01 物联网系统中为什么要使用点阵液晶屏 物联网系统中使用点阵液晶屏的原因主要可以归纳为以下几点： 显示内容丰富多样 高灵活性：点阵液晶屏可以通过控制每个点的亮灭来显示各种图形、文字、动画和视频，这使得它在物联网系统中能够呈现更加丰富多样的信息。 多色显示：点阵液晶屏支持单色、双色甚至全彩显示，能够显示红、黄、绿、橙等多种颜色，增强了信息的可读性和吸引力。 适应性强 多种尺寸选择：点阵液晶屏有多种尺寸可供选择，从微小的几毫米到几十厘米不等，可以根据物联网设备的具体需求进行定制。 广泛应用：由于其适应性强，点阵液晶屏被广泛应用于各种物联网设备中，如智能家居、智能穿戴、工业控制等。 低功耗与长寿命 低功耗：点阵液晶屏的工作电压低，功耗小，符合物联网设备对节能的要求。长时间工作也不会增加太多负担，有利于延长设备的整体使用寿命。 长寿命：点阵液晶屏的数字接口使用寿命长，能够稳定可靠地工作，减少了更换和维护的频率。 易于控制与维护 控制简单：点阵液晶屏的控制方式相对简单，可以通过编程来轻松实现各种显示效果，降低了开发难度。 安装与维护方便：点阵液晶屏的安装和维护都比较方便，不需要复杂的设备或专业技能，降低了使用成本。 提升用户体验 直观显示：点阵液晶屏能够直观地显示设备状态、信息提示等内容，使用户能够快速了解设备的运行情况，提升用户体验。 交互性强：部分点阵液晶屏还支持触摸功能，用户可以通过触摸屏幕来操作设备，增强了设备的交互性。 综上所述，点阵液晶屏在物联网系统中的应用具有显著的优势，能够满足物联网设备对显示内容丰富性、适应性、低功耗、长寿命以及易于控制与维护等方面的需求，从而提升物联网系统的整体性能和用户体验。 本文会再为大家详解显示屏家族中的一员——点阵液晶屏。 02 点阵液晶屏的定义 点阵液晶屏是按照一定顺序规则排列起来的，一般常见的有图形点阵液晶模块。他里面是有很多个点组成的，通过控制这些点来显示文字或者图形，并且可以实现出屏幕上下左右滚动以及动画功能。（如下图）LCD12864图形点阵液晶显示模块(LCM)就是由128*64个液晶显示点组成的一个128列*64行的阵列，它的每一行横向一共有128个可显示点，每一列纵向有64个，这些“点”其实也都是一个个发光二极管，每个显示点对应一位二进制数，1表示亮，0表示灭。 03 点阵液晶屏的显示原理 1、系统12864点阵型液晶显示屏的基本原理 数字电路中数据以0和1保存，对LCD控制器进行不同的数据操作，可以得到不同的结果。对于显示英文操作，由于英文字母种类少只需要8位（一字节）即可。而对于中文，常用却有6000以上，于是我们的DOS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。而剩下的低128位则留给英文字符使用，即英文的内码。 得到了汉字的内码后，利用文字的字模，即用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示： 2、汉字图形点阵液晶显示模块（QC12864B）主要技术参数和显示特性： ①　QC12864B汉字图形点阵液晶显示模块，可显示汉字及图形 ②　内置 8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及 64X256点阵显示 RAM（GDRAM） ③　电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64 行 ④　显示颜色：黄绿屏，蓝屏 ⑤　显示角度：6：00钟直视 ⑥　LCD类型：STN ⑦　与 MCU接口：8位并口或串行配置 LED背光 ⑧　多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 3、QC12864B读写操作时序： 模块有并行和串行两种连接方法（时序如下）：8 位并行连接时序图 MPU 写资料到模块如图4所示： 图4 MPU写资料到模块图 图5 MPU从模块读出资料图 串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式11111ABC ①　A 为数据传送方向控制：H 表示数据从 LCD 到 MCU，L 表示数据从 MCU 到 LCD ②　B 为数据类型选择：H 表示数据是显示数据，L 表示数据是控制指令 ③　C 固定为 0 第二字节： (并行)8 位数据的高 4 位—格式 DDDD0000 第三字节： (并行)8 位数据的低 4 位—格式 0000DDDD 串行接口时序参数：(测试条件：T=25℃ VDD=5.0V) 4、QC12864B点阵型LCD引脚功能说明： 表1 12864LCD的引脚说明 管脚号 管脚名称 LEVER 管脚功能描述 1 VSS 0 电源地 2 VDD +5.0V 电源电压 3 V0 - 液晶显示器驱动电压 4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据 D/I=“L”，表示DB7∽DB0为显示指令数据 5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0 R/W=“L”，E=“H→L”数据被写到IR或DR 6 E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0 R/W=“H”，E=“H”DDRAM数据读到DB7∽DB0 7 DB0-DB7 H/L 数据线 8 CS1 H/L H:选择芯片(左半屏)信号 9 CS2 H/L H:选择芯片(右半屏)信号 10 RET H/L 复位信号,低电平复位 11 VOUT -10V LCD驱动负电压 12 LED+ - LED背光板电源 13 LED- - LED背光板电源 说明：12864点阵型液晶 C语言程序（可根据自己意愿设定指定点） / *** *电子系统设计C51编程 *** *** 平台：BST-V51 + Keil U4 + STC89S52 名称：本程序驱动12864显示一幅图片（包含英文字符、汉字、图形） 日期：很久很久以前 晶振：11.0592MHZ 说明：电子小玩 编写：Sure ********* ***/ #include #include #define uchar unsigned char #define uint unsigned int /*12864端口定义*/ #define LCD_data P0 //数据口 sbit LCD_RS = P1^0; //寄存器选择输入 sbit LCD_RW = P1^1; //液晶读/写控制 sbit LCD_EN = P2^5; //液晶使能控制 sbit LCD_PSB = P1^2; //串/并方式控制 unsigned char code zhu[]= //图片代码 { 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF0,0x3E,0x03,0xE0, 0xFF,0xFF,0xFF,0x00,0xFE,0x00,0x00,0x0F,0xFF,0xFF,0xFF,0xFF,0xF0,0xFF,0x8F,0xF8, 0xFF,0xFF,0xFF,0x00,0xFE,0x00,0x00,0x0F,0xFF,0xFF,0xFF,0xFF,0x81,0xFF,0xDF,0xFC, 0xFF,0xFF,0xFF,0x3C,0xFE,0x00,0x00,0x0F,0xFF,0xFF,0xFF,0xFC,0x03,0xFF,0xFF,0xFE, 0xFF,0xF9,0xFF,0x18,0xFE,0x00,0x00,0x0F,0xFF,0xFF,0xFF,0xE0,0x03,0xFF,0xFF,0xFE, 0xFF,0xFC,0xFF,0x18,0xFE,0x3C,0x74,0x0F,0xFF,0xFF,0xFF,0x00,0x07,0x9C,0x70,0x0F, 0xFF,0xFE,0x7F,0x18,0xFE,0x02,0x2A,0x0F,0xFF,0xFF,0xF8,0x00,0x07,0xBE,0x71,0x8F, 0xC0,0x3F,0x3F,0x18,0xFE,0x3E,0x2A,0x0F,0xFF,0xFF,0xC0,0x00,0x07,0xF7,0x73,0xCF, 0xFF,0xFE,0x7F,0x18,0xFE,0x42,0x2A,0x0F,0xFF,0xFE,0x00,0x00,0x07,0xE3,0x76,0x6F, 0xFF,0xC1,0xFF,0x3C,0xFE,0x42,0x2A,0x0F,0xFF,0xFC,0x00,0x00,0x07,0xF7,0x06,0x6F, 0xFF,0xBE,0xFF,0x00,0xFE,0x3D,0x6B,0x0F,0xFF,0xE0,0x00,0x00,0x03,0xBE,0x73,0xCE, 0xFF,0xBF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0x00,0x01,0xF3,0x9C,0xF9,0x8E, 0xFF,0xBF,0x99,0x89,0xC1,0xFF,0xFE,0x00,0x0F,0xE0,0x00,0x03,0xFF,0x81,0xFC,0x0E, 0xF1,0xC1,0xD1,0xE6,0xBE,0xFE,0x00,0x00,0x0B,0xC0,0x04,0x7F,0xFD,0xF9,0xFC,0xFC, 0xFF,0xFE,0xDD,0xEF,0x80,0xFC,0x00,0x03,0x63,0x00,0x03,0xFF,0xFC,0xFD,0xFD,0xF8, 0xFF,0xFE,0xDD,0xEF,0xBF,0xE0,0x00,0x00,0xF3,0x00,0x03,0xFF,0xFC,0x7C,0xF9,0xF8, 0xFF,0xBE,0xD9,0xEF,0xBE,0xE0,0x00,0x00,0xF3,0x00,0x1F,0xFF,0xFC,0x7C,0x71,0xF0, 0xFF,0xC1,0xE4,0x83,0xC1,0x80,0x00,0x01,0x7F,0x00,0x3F,0xFF,0xFC,0x1D,0x05,0xE0, 0xFF,0xFF,0xFF,0xFF,0xFC,0x00,0x00,0x03,0x7E,0x00,0xFF,0xFF,0xFC,0x0D,0xFD,0x80, 0xFF,0xFF,0xFF,0xFF,0xE0,0x00,0x00,0x03,0x7E,0x00,0x7F,0xFF,0xE4,0x07,0xFF,0x00, 0xFF,0xFF,0x7F,0xF0,0x00,0x00,0x00,0x07,0xF8,0x00,0xFF,0xFF,0xE5,0xF9,0xFC,0x00, 0xFF,0xE3,0xAF,0xC0,0x00,0x00,0x07,0xBF,0xF8,0x00,0xFF,0xFF,0xE7,0xFE,0x70,0x00, 0xFF,0xE3,0x9F,0x80,0x00,0x00,0x0E,0x1F,0xF0,0x01,0xFF,0xFF,0xCF,0xFF,0x00,0x00, 0xFF,0xC3,0x8F,0x80,0x00,0x00,0x3E,0x4F,0xF0,0x00,0xFF,0xFC,0x0F,0xFF,0x00,0x00, 0xFF,0xC3,0x8F,0x00,0x00,0x10,0xFE,0x0F,0xE0,0x01,0xFF,0xE0,0x0F,0xFF,0x00,0x00, 0xFF,0x03,0x13,0x80,0x00,0x03,0xFC,0x8F,0xE0,0x01,0xFF,0xFF,0xC7,0xFE,0x00,0x00, 0xFF,0x04,0x12,0x80,0x00,0x00,0x7C,0x0F,0x80,0x03,0xFF,0xFF,0xC5,0xF8,0x00,0x00, 0xFE,0x0C,0x17,0xC0,0x00,0x00,0x00,0x3E,0x00,0x07,0xFF,0xFF,0xC0,0xF0,0x0E,0x00, 0xFE,0x1E,0x67,0x7E,0x30,0x00,0x00,0x08,0x00,0x07,0xFF,0xFF,0xC0,0xF8,0x1F,0x00, 0xFC,0x1C,0x42,0x7F,0x00,0x06,0x00,0x00,0x40,0x0F,0xFF,0xFF,0xC1,0xF8,0x3F,0x80, 0xFE,0x08,0x48,0x7F,0x40,0x01,0x78,0x10,0xC0,0x0F,0xFF,0xFF,0xC1,0xF8,0x7F,0xC0, 0xFE,0x08,0x08,0x7F,0x40,0x01,0x78,0x10,0xC0,0x0F,0xFF,0xFF,0xC1,0xF8,0xFF,0xE0, 0xFE,0x00,0x00,0x7E,0x60,0x00,0x00,0x10,0x80,0x3D,0xBF,0xFF,0xC1,0xF9,0xFF,0xF0, 0xFF,0x00,0x00,0x1C,0xC0,0x00,0x04,0x00,0x00,0x39,0x3F,0xFF,0xC1,0xF9,0xFB,0xF0, 0xFF,0x00,0x00,0x71,0x00,0x00,0x3C,0x00,0x00,0x39,0x3F,0xFA,0x41,0xF9,0xFF,0xF0, 0xFF,0x80,0x00,0x60,0x30,0x01,0xC0,0x00,0x00,0x01,0x1B,0x02,0x41,0xF8,0xFF,0xE0, 0xFF,0xC8,0x00,0x00,0x31,0x1F,0x00,0x00,0x40,0x00,0x00,0x02,0x41,0xF8,0x7F,0xC0, 0xFF,0xC4,0xFE,0x00,0x03,0x00,0x07,0xC7,0xC2,0x00,0x00,0x04,0x01,0xF8,0x3F,0x80, 0xFF,0xFF,0xF0,0x00,0x0F,0xE0,0x3F,0x9C,0x0F,0x80,0x00,0x04,0x01,0xF8,0x1F,0x00, 0xFF,0xFF,0xF8,0x10,0x0F,0xC0,0x7E,0x3F,0xE7,0xFF,0x00,0x00,0x01,0xF8,0x0E,0x00, 0xFF,0xFF,0xF8,0x1E,0x0F,0xE0,0x70,0x3F,0xE0,0x3F,0x00,0x00,0x01,0xF8,0x00,0x00, 0xFF,0xFF,0xFC,0x1E,0x1D,0xE0,0x77,0x00,0xE0,0x00,0x00,0x00,0x01,0xF8,0x00,0x00, 0xFF,0xFF,0xFC,0x03,0x99,0xE0,0xE7,0x36,0xE0,0x00,0x00,0x00,0x03,0xFC,0x00,0x00, 0xFF,0xFF,0xFC,0x00,0x3F,0xF0,0xC3,0x36,0xF0,0x00,0x00,0x1C,0x73,0xFC,0x00,0x00, 0xFF,0xFF,0xFC,0x18,0x7B,0x79,0xC3,0x32,0xF0,0x00,0x0F,0xFF,0xA3,0xFC,0x0E,0x00, 0xFF,0xFF,0xFC,0x1E,0x63,0x3D,0xFF,0x77,0xF0,0x00,0xDF,0xFF,0xA3,0xFC,0x1F,0x00, 0xFF,0xFF,0xFC,0x1D,0x9F,0xE1,0xFF,0xF0,0x06,0x8D,0xDF,0xFF,0xB3,0xFC,0x7F,0xC0, 0xFF,0xFF,0xFE,0x07,0x5F,0xE0,0x03,0x30,0x7F,0x89,0xDF,0xFF,0xF3,0xFC,0xFF,0xE0, 0xFF,0xFF,0xFE,0x00,0x03,0x00,0x03,0x33,0x7F,0x89,0xDF,0xFF,0xF3,0xFF,0xFF,0xF8, 0xFF,0xFF,0xFE,0x00,0x2B,0x60,0x03,0x33,0x3F,0x09,0xDF,0xFF,0x93,0xFF,0xFF,0xFC, 0xFF,0xFF,0xFF,0x1E,0x3B,0x70,0x0F,0x3B,0xFF,0x09,0xFF,0xFF,0xD3,0xFF,0xF1,0xFC, 0xFF,0xFF,0xFF,0x1E,0x7B,0x30,0x3F,0x3C,0x37,0x89,0x80,0x0F,0xD3,0xFF,0xE0,0xFC, 0xFF,0xFF,0xFF,0xB6,0x57,0x39,0xFB,0x03,0xB3,0x89,0x00,0x00,0x03,0xFF,0xE0,0xFC, 0xFF,0xFF,0xFF,0xA7,0x9F,0x3D,0xE3,0x07,0xB3,0x89,0x00,0x00,0x03,0xFF,0xE0,0xF8, 0xFF,0xFF,0xFF,0xE7,0x87,0x3D,0xC7,0x7D,0xB0,0x89,0x00,0x00,0x03,0xFF,0xE0,0xF8, 0xFF,0xFF,0xFF,0xE7,0x87,0x01,0x87,0x7C,0x30,0x08,0x1F,0x00,0x03,0xFD,0xFF,0xF8, 0xFF,0xFF,0xFF,0xF7,0x87,0xC1,0x07,0x60,0xF0,0x10,0x3F,0xFF,0xDB,0xFF,0xFF,0xF0, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x07,0x63,0xF4,0x30,0x3F,0xFF,0xDF,0xFF,0xFF,0xF0, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE0,0x00,0x04,0x70,0x3F,0xFF,0xD7,0xFE,0xFF,0xE0, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF0,0x00,0x01,0xF0,0x3F,0xFF,0xD7,0xFE,0xFF,0xE0, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0x40,0x1F,0xF0,0x00,0x3F,0xE7,0xFE,0x00,0x00, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xF1,0x00,0x00,0xE7,0xFE,0x00,0x00, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xE0,0x00,0x07,0xFE,0x00,0x00, 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xFF,0xC0,0x07,0xFE,0x00,0x00 }; #define delayNOP(); {_nop_();_nop_();_nop_();_nop_();}; void delay0(uchar x); //x*0.14MS void dataconv(); void lcd_pos(uchar X,uchar Y); //确定显示位置 void delay(int ms) { while(ms--) { uchar i; for(i=0;i<250;i++) { _nop_();_nop_();_nop_();_nop_(); } } } / ********* ****/ /* */ /*检查LCD忙状态 */ /*lcd_busy为1时，忙，等待。lcd-busy为0时,闲，可写指令与数据。 */ /* */ / ********* ****/ bit lcd_busy() { bit result; LCD_RS = 0; LCD_RW = 1; LCD_EN = 1; delayNOP(); result = (bit)(P0&0x80); LCD_EN = 0; return(result); } / ********* ****/ /*写指令数据到LCD */ /*RS=L，RW=L，E=高脉冲，D0-D7=指令码。 */ / ********* ****/ void lcd_wcmd(uchar cmd) { while(lcd_busy()); LCD_RS = 0; LCD_RW = 0; LCD_EN = 0; _nop_(); _nop_(); P0 = cmd; delayNOP(); LCD_EN = 1; delayNOP(); LCD_EN = 0; } / ********* ****/ /* */ /*写显示数据到LCD */ /*RS=H，RW=L，E=高脉冲，D0-D7=数据。 */ /* */ / ********* ****/ void lcd_wdat(uchar dat) { while(lcd_busy()); LCD_RS = 1; LCD_RW = 0; LCD_EN = 0; P0 = dat; delayNOP(); LCD_EN = 1; delayNOP(); LCD_EN = 0; } / ********* ****/ /* */ /* LCD初始化设定 */ /* */ / ********* ****/ void lcd_init() { LCD_PSB = 1; //并口方式 lcd_wcmd(0x34); //扩充指令操作 delay(5); lcd_wcmd(0x30); //基本指令操作 delay(5); lcd_wcmd(0x0C); //显示开，关光标 delay(5); lcd_wcmd(0x01); //清除LCD的显示内容 delay(5); } / ****** * 函数名称:Draw_PM 功 能:在整个液晶屏幕上画图 参 数:无 返回值 :无 ****** **/ void Draw_PM(const uchar *ptr) { uchar i,j,k; lcd_wcmd(0x34); //打开扩展指令集 i = 0x80; for(j = 0;j < 32;j++) { lcd_wcmd(i++); lcd_wcmd(0x80); for(k = 0;k < 16;k++) { lcd_wdat(*ptr++);} } i = 0x80; for(j = 0;j < 32;j++) { lcd_wcmd(i++); lcd_wcmd(0x88); for(k = 0;k < 16;k++) { lcd_wdat(*ptr++); } } lcd_wcmd(0x36); //打开绘图显示 lcd_wcmd(0x30); //回到基本指令集 } main() { lcd_init(); //初始化LCD Draw_PM(zhu); //显示设定的图片 while(1); } 实物图 04 液晶显示模块接口方式的分类及优缺点: 并行接口 优点： 1.传递数据速度快; 2.可以从显示出来的图案或字符再读出来，这样就可以自由画点、及线 缺点： 1.接口线多（13个).为了省钱，客户会选择最少引脚的CPU,这样变成不得不考虑接口数量了。 2.如果客户主板与液晶屏的距离比较远，电线的成本也必须考虑。 串行接口 优点： 1.接口线少。 2.有些单片机有专门的SPI接口传输，正好配合。 缺点： 1.速度稍慢; 2.不可以读已显示到液晶屏上的图案、字符等数据。 I2C总线 优点： 1.接口线更少。 2.有些单片机有专门的I2C总线接口传输，正好配合。这种接口可以不用增加占用任何接口的情况下增加外部I2C设备：比如AT24C02 EEPROM 缺点： 1.因是飞利浦的专利,IC一般较贵。 2.应用不是很普遍，所以业务推广较难 05 供应商A:晶联讯 1、产品能力 （1）选型手册 （2）主推型号1：LX25696G-968-PL 对应的产品详情介绍 LX25696G-968-PL 型液晶显示模块既可以当成普通的图像型液晶显示模块使用（即显示普通图像型的 单色图片功能），又含有 JLX-GB2312-3207 字库 IC，可以从字库 IC 中读出内置的字库的点阵数据写入到 LCD 驱动 IC 中，以达到显示汉字的目的。 模块由 LCD 驱动 IC ST75256、字库 IC、背光组成 硬件参考设计 本文章源自奇迹物联开源的物联网应用知识库Cellular IoT Wiki，更多技术干货欢迎关注收藏Wiki： Cellular IoT Wiki 知识库(https://rckrv97mzx.feishu.cn/wiki/wikcnBvAC9WOkEYG5CLqGwm6PHf)

物联网系统中为什么要使用OLED驱动芯片 卓越的显示效果 1、高对比度和鲜艳色彩：OLED屏幕能够自发光，因此能够实现极高的对比度和鲜艳的色彩表现，这在物联网设备的显示界面上尤为重要，可以为用户提供更清晰、更生动的视觉体验。 2、广视角：OLED屏幕的可视角度非常广，用户无论从哪个方向观看都能获得良好的显示效果，这在需要多人观看的物联网应用场景中尤为适用。 低功耗与长寿命 1、低功耗：OLED屏幕在显示黑色时几乎不耗电，因为黑色像素点是不发光的。这一特性使得OLED驱动芯片在物联网设备中能够显著降低功耗，延长设备的使用时间。 2、长寿命：虽然传统OLED屏幕存在烧屏问题，但现代OLED技术和驱动芯片设计已经大大改善了这一问题，使得OLED屏幕在物联网设备中的使用寿命得到保障。 灵活性与创新性 1、轻薄设计：OLED屏幕可以做得非常轻薄，这使得物联网设备在设计上更加灵活，可以适应各种形状和尺寸的需求。 2、可弯曲和可折叠：OLED屏幕还具有可弯曲和可折叠的特性，这为物联网设备的设计提供了更多的可能性，如可穿戴设备、柔性显示屏等。 简化设计与降低成本 1、集成化设计：OLED驱动芯片通常将触控芯片和显示驱动芯片集成在一起，形成TDDI（触控与显示驱动集成）芯片，这大大简化了物联网设备的硬件设计，降低了制造成本。 2、减少外部组件：OLED驱动芯片内置了多种功能，如对比度控制、显示RAM和振荡器等，减少了外部组件的需求，进一步降低了系统的复杂性和成本。 市场与技术趋势 1、市场需求：随着物联网技术的不断发展，对高清晰度、低功耗、灵活设计的显示屏需求日益增加，OLED驱动芯片正好满足了这些需求。 2、技术进步：OLED技术和驱动芯片设计不断取得突破，性能不断提升，成本不断降低，为物联网系统的广泛应用提供了有力支持。 具体应用场景 智能手机 中高端产品：OLED技术在智能手机领域的应用已经相当成熟，特别是在中高端产品中，OLED显示屏因其色彩鲜艳、对比度高、可弯曲等特性而备受欢迎。OLED驱动芯片作为这些显示屏的核心组件，对于提升手机的显示效果和用户体验至关重要。 技术趋势：随着OLED技术的不断发展，如折叠屏、屏下摄像头等技术的出现，对OLED驱动芯片提出了更高的要求。例如，支持LTPO（Low-Temperature Polycrystalline Oxide）动态刷新率技术的OLED驱动芯片能够更好地适应折叠屏手机的需求，提升续航能力和显示效果。 平板电脑 轻薄化设计：OLED显示屏的轻薄特性使得其在平板电脑领域具有广泛应用。OLED驱动芯片通过控制显示屏的像素点，实现高清晰度、高色彩饱和度的显示效果，同时降低功耗，延长设备的使用时间。 高端市场：在高端平板电脑市场中，OLED显示屏已经成为标配。OLED驱动芯片作为这些显示屏的核心组件，对于提升平板电脑的显示效果和竞争力具有重要作用。 车载显示 仪表盘和中控屏：随着汽车智能化的发展，车载显示屏的尺寸和分辨率不断提高。OLED显示屏因其出色的显示效果和可弯曲特性，在车载仪表盘和中控屏等领域具有广泛应用前景。OLED驱动芯片通过提供稳定、高效的驱动信号，确保车载显示屏的显示效果和稳定性。 未来趋势：随着自动驾驶技术的不断发展，车载显示屏将扮演更加重要的角色。OLED驱动芯片将继续优化其性能，以适应车载显示屏的更高要求。 电视 高端市场：OLED电视因其出色的色彩表现和对比度，在高端市场占据一席之地。OLED驱动芯片作为OLED电视的核心组件之一，对于提升电视的显示效果和画质具有重要作用。 大尺寸化：随着OLED技术的不断发展，大尺寸OLED电视已经成为可能。OLED驱动芯片需要支持更高的分辨率和更大的像素点数量，以确保大尺寸OLED电视的显示效果和稳定性。 可穿戴设备 智能手表和智能手环：OLED显示屏在可穿戴设备领域的应用非常广泛。OLED驱动芯片通过控制显示屏的亮度和色彩，实现低功耗、高清晰度的显示效果，提升可穿戴设备的用户体验。 健康监测：随着健康监测功能的不断加入，可穿戴设备对显示屏的显示效果和稳定性提出了更高要求。OLED驱动芯片需要不断优化其性能，以适应可穿戴设备的多样化需求。 其他领域 游戏显示面板：随着游戏产业的发展，对显示面板的要求越来越高。OLED显示屏因其出色的色彩表现和刷新率，在游戏显示面板领域具有广泛应用前景。OLED驱动芯片需要支持高刷新率、低延迟等特性，以确保游戏画面的流畅性和清晰度。 笔记本电脑：随着笔记本电脑轻薄化趋势的加剧，OLED显示屏逐渐成为笔记本电脑领域的新宠。OLED驱动芯片通过提供高效、稳定的驱动信号，确保笔记本电脑显示屏的显示效果和稳定性。 本文会再为大家详解显示屏驱动家族中的一员——OLED驱动芯片 OLED驱动芯片的定义与作用 定义：OLED驱动芯片是OLED显示屏的“大脑”，它通过对电流的控制来影响OLED面板的成像质量。 作用： 控制OLED面板的显示，包括像素的亮度、色彩等。 支持不同的像素分辨率、接口类型和其他功能性指标，决定OLED屏的应用场景。 OLED驱动芯片的技术特点 技术难度：OLED驱动芯片的技术门槛较高，需要处理OLED面板制程不完美导致的各类电学、光学特性不均匀的补偿功能。 图像算法：相比LCD显示芯片，OLED显示芯片多了很多特有的图像算法，如子像素渲染（SPR）、mura补偿（demura）、圆角补偿（Round/Notch）、电流补偿（IRC）、串扰补偿（CTC）、烧屏亮度补偿（Deburin）等。 制程工艺：目前，用于AMOLED驱动芯片的主要制程工艺是40nm和28nm。虽然全球范围内已有多家芯片代工厂掌握了这些工艺，但能够提供成熟产能的晶圆代工厂商有限，如台积电、三星电子、联华电子、格罗方德和中芯国际。 OLED驱动芯片的分类 1、按技术方向分类 1.1、带Ram的IC 特点：此类OLED驱动芯片内置了Demura Ram和Display Ram。Demura Ram用于存储屏幕显示不均等问题的补偿数据，以提升显示效果；Display Ram则用于存储系统传输的图片数据，实现静态画面的低功耗显示。 应用：由于功耗低、显示效果好，带Ram的OLED驱动芯片是目前各家终端量产的主力。 1.2、Ram-less IC 特点：保留了Demura Ram，但去掉了Display Ram。这意味着主机需要持续送图给OLED驱动芯片，以支持视频等动态内容的显示。 应用：在视频场景上，预计功耗与带Ram的IC相差不大，但在静态场景下功耗会较高。 1.3、TDDI（显示&触控集成的IC） 特点：将触摸屏控制器集成在OLED驱动芯片中，实现了触控芯片与显示驱动芯片之间更高效的通信，降低了显示噪声，并有利于移动电子设备的薄型化、窄边框设计。 应用：目前主要应用于LCD屏幕的智能手机，但在OLED领域也在逐步推广。 2、按功能和应用场景分类 2.1、基础型OLED驱动芯片 特点：提供基本的显示驱动功能，适用于对显示效果要求不高的应用场景。 示例：一些低分辨率、低功耗的OLED显示屏可能采用此类芯片。 2.2、高性能OLED驱动芯片 特点：支持高分辨率、高刷新率、低功耗等特性，适用于对显示效果要求较高的应用场景。 示例：智能手机、平板电脑、高端电视等设备的OLED显示屏通常采用此类芯片。 2.3、专用型OLED驱动芯片 特点：针对特定应用场景进行优化设计，具有特定的功能和性能特点。 示例：车载显示器、可穿戴设备等领域的OLED显示屏可能采用专用型驱动芯片。 3、按接口类型分类 3.1、I2C接口OLED驱动芯片 特点：采用I2C通信协议与主控设备连接，具有接口简单、通信速度适中等特点。 示例：SSD1306、SH1106等芯片支持I2C接口。 3.2、SPI接口OLED驱动芯片 特点：采用SPI通信协议与主控设备连接，具有通信速度快、可支持多通道通信等特点。 示例：SSD1351、ST7735等芯片支持SPI接口。 3.3、并行接口OLED驱动芯片 特点：采用并行通信方式与主控设备连接，具有数据传输速度快、接口灵活等特点。 示例：部分早期或特定型号的OLED驱动芯片可能支持并行接口。 4、按市场主流类型分类 根据当前市场情况，主流OLED驱动芯片主要包括以下几类： 4.1、LCD显示驱动芯片（LCD DDIC） 尽管这里提到的是LCD显示驱动芯片，但OLED领域也有类似的分类方式。不过，由于OLED和LCD的显示原理不同，OLED驱动芯片在设计和功能上会有所区别。 4.2、触控显示整合驱动芯片（TDDI） 如前所述，TDDI芯片将触摸屏控制器与显示驱动芯片集成在一起，广泛应用于智能手机等移动设备。 4.3、OLED显示驱动芯片（OLED DDIC） 这是专门为OLED显示屏设计的驱动芯片，具有控制OLED发光单元开关、调节亮度、色彩等功能。 OLED驱动芯片的选型参数 1、分辨率 定义：OLED驱动芯片的分辨率指的是其能够驱动的OLED显示屏的像素点数量，通常以“水平像素点×垂直像素点”的形式表示。 重要性：分辨率决定了显示屏的清晰度和细腻程度，是选择驱动芯片时的重要考虑因素。 示例：SSD1306和SSD1308等驱动芯片的分辨率均为128x64点矩阵面板，适用于小型便携式应用。 2、电源电压 定义：包括IC逻辑电源电压（VDD）和面板驱动电压（VCC）。 重要性：电源电压决定了芯片的工作环境和稳定性，不同的应用场景需要选择适合的电源电压范围。 示例：对于SSD1306和SSD1308等芯片，IC逻辑的VDD通常为1.65V至3.3V，而面板驱动的VCC则为7V至15V。 3、电流能力 定义：包括OLED驱动的最大输出电压、最大源电流和最大汇电流等。 重要性：这些参数决定了芯片的驱动能力和功耗水平，对于保证显示屏的正常工作至关重要。 示例：SSD1306和SSD1308等芯片在OLED驱动输出电压上最大可达15V，SSD1306的段最大源电流为100uA，公共最大汇电流为15mA。 4、亮度控制 定义：OLED驱动芯片通常具有亮度控制功能，通过调整对比度或亮度级数来改变显示屏的亮度。 重要性：亮度控制对于提升用户体验、降低功耗等方面具有重要意义。 示例：SSD1306和SSD1308等芯片均提供256级亮度控制，用户可以根据需要调整显示屏的亮度。 5、接口类型 定义：OLED驱动芯片与微控制器（MCU）之间的通信接口类型，常见的有I2C接口、SPI接口、6800/8000系列并行接口等。 重要性：接口类型决定了芯片与MCU之间的通信方式和数据传输效率，对于系统的整体性能和稳定性具有重要影响。 示例：SSD1306和SSD1308等芯片均支持I2C接口、SPI接口以及6800/8000系列并行接口，用户可以根据实际需要选择合适的接口类型。 6、其他参数 工作温度范围：决定了芯片在不同温度环境下的工作稳定性和可靠性。 封装形式：如COG和COF等封装形式，对芯片的尺寸、安装方式和散热性能等有影响。 可编程帧速率和复用率：这些参数决定了显示屏的刷新率和显示效果，对于动态显示应用尤为重要 OLED驱动芯片的厂商 国际厂商 韩国厂商 三星电子系统LSI：在OLED驱动芯片（DDI）市场占据领先地位，特别是在智能手机领域。据市场调查，三星电子系统LSI在OLED DDI市场的占有率较高，且为苹果旗舰智能手机iPhone提供了OLED DDI供应。 LSI：主力供应给三星，并同时供应给国内的华米OV等品牌。 Siliconworks：几乎是苹果手机的独供厂商，技术能力不容轻视。 Magnachip：原计划被大陆收购，但因美国芯片制裁被叫停，现阶段开发针对国产市场的芯片。 台湾厂商 Novatek：国产OLED屏幕的主力供应商，已进入华米OV等头部品牌客户。 Raydium：在行业内相对缺料的环境下，也打入了OPPO、vivo、荣耀等品牌客户。 Ilitek：与oppo合作关系密切，主要供应给oppo和联想。 联咏：中国台湾企业中唯一一家OLED DDI占有率达到两位数的企业，且在LCD DDI市场也有显著表现。 美国厂商 新思：其OLED DDIC产品目前全部供应给华为和荣耀。 大陆厂商 大陆在OLED驱动芯片领域的技术能力虽然起步较晚，但也在逐步进步并争取市场份额。主要代表厂商包括： Chipone、Eswin、云英谷：在疫情期间因缺货，在华为和荣耀有接近百万级别的量产。 芯颖、晟合、昇显微：主要供货给华强北等维修市场。 韦尔：虽然进入OLED DDIC行业较晚，但推出的产品已处于验证阶段，后续是否量产还有待观察。 华为海思：也在开发自己的OLED显示驱动芯片，但受特殊背景影响，预期后期仍将处于相对被动的局面。 OLED驱动芯片的市场现状 需求增长：随着OLED面板在电视、智能手机、智能手表等领域的广泛应用以及在新兴应用领域（如游戏显示面板、笔记本电脑、平板电脑、车用产品）的渗透率不断提升，OLED驱动芯片的需求量也在快速增长。据Omdia数据，2022年OLED DDIC出货量约10亿颗，预计2023年OLED DDIC出货量有望同比增长14%，达到11.6亿颗。 竞争格局：目前，韩国的三星LSI和美格纳（Magna Chip）在OLED驱动芯片市场占据主导地位，两家企业的市场份额已近80%。而中国大陆在OLED驱动IC方面的市场占有率还不到5%，但国内芯片厂商自研OLED驱动芯片的进程正在加快，有望补齐我国OLED产业的短板。 OLED驱动芯片的发展趋势 技术创新：随着OLED技术的不断发展，新的技术点如LTPO动态刷新技术、屏下摄像头技术、分区刷新率技术等不断涌现，这些都需要OLED显示芯片开发新的驱动方式和专属功能来协同使用。 产能扩张：尽管OLED驱动芯片技术门槛较高，但国内芯片厂商正在加快自研进程，并通过与显示面板企业的紧密合作来降低研发和量产成本。随着产能的逐步扩大，OLED驱动芯片的供应紧张状况有望得到缓解。 OLED驱动芯片的其他重要信息 全球趋势：根据群智咨询的调查数据，预计2024年全球OLED驱动芯片需求（仅28/40nm制程）将同比增长约17.9%，中国内地OLED驱动芯片需求同比增长达32.2%。这表明OLED驱动芯片市场在全球范围内，特别是在中国内地地区，有着显著的增长潜力。 供应链合作：OLED驱动芯片的供应链合作复杂，涉及多个设计公司和制造厂商。设计公司如LSI、Novatek等通过与晶圆代工厂如UMC、TSMC等的紧密合作，实现了OLED驱动芯片的大规模量产。 供应商A:晶门半导体有限公司 1、产品能力: （1）选型手册 oled-driver-ic.pdf （2）主推型号1： SSD1315 对应的产品详情介绍 一、基本信息 类型：单芯片CMOS OLED/PLED驱动控制芯片。 功能：直接从内部128 64位GDDRAM（图形显示数据RAM）中显示数据，支持单色128 64点阵显示。 接口方式：SSD1315支持多种接口方式，包括6800、8080、SPI和I2C等，这使得它可以根据不同的应用需求选择合适的通信方式。 二、技术特点 1、内存寻址模式：SSD1315支持三种内存寻址模式，包括水平寻址模式、垂直寻址模式和页寻址模式。这些模式允许用户根据需要选择合适的读写方式，提高显示效率。 2、显示控制：SSD1315提供了丰富的显示控制功能，如设置显示起始行、对比度控制、段重映射、正反显示、显示开关等。这些功能使得用户可以灵活控制OLED显示屏的显示效果。 3、滚动功能：SSD1315支持水平和垂直滚动功能，用户可以通过设置滚动区域和滚动方向来实现复杂的显示效果。 4、硬件配置：SSD1315的硬件配置灵活，可以通过设置不同的引脚电平来选择不同的工作模式。此外，它还支持多种硬件配置选项，如设置COM输出扫描方向、Vcomh级别等。 三、应用场景 SSD1315广泛应用于各种需要OLED显示屏的场合，如电子标签、仪器仪表、消费电子产品等。由于其低功耗、高对比度、快速响应等优点，SSD1315在便携式设备和低功耗应用中尤为受欢迎。 硬件参考设计 研发设计注意使用事项 1、硬件连接：在使用SSD1315时，需要确保硬件连接正确无误。特别是电源线和数据线的连接，必须按照规格书的要求进行连接。 2、初始化设置：在使用SSD1315之前，需要进行初始化设置。这些设置包括设置内存寻址模式、显示控制参数等。正确的初始化设置是确保OLED显示屏正常工作的关键。 3、驱动程序：为了控制SSD1315并驱动OLED显示屏，需要编写相应的驱动程序。这些驱动程序需要根据SSD1315的规格书进行编写，以确保与芯片的兼容性和稳定性。 与Bloom区的关系 3.31 SSD1315 AM-HD-E-SSD1315-06-031 核心料（哪些项目在用） 智能空开4GDTU 2、支撑 （1）技术产品 技术资料 SSD1315.pdf （如有侵权，联系删除）

物联网系统中为什么要使用TFT-LCD驱动芯片 在物联网系统中使用TFT-LCD（薄膜晶体管液晶显示器）驱动芯片的原因主要可以归纳为以下几点： 专业性与高效性 1、专业图形处理：TFT-LCD驱动芯片内置了专业的图形处理引擎，能够高效地处理图像数据，包括文字、图形、视频等，确保在物联网设备上呈现出高质量的显示效果。 2、优化显示性能：驱动芯片能够调节亮度、对比度等显示参数，优化显示效果，使图像更加清晰、色彩更加鲜艳，提升用户体验。 资源节约与简化设计 1、减少IO占用：物联网设备通常资源有限，特别是IO端口资源。TFT-LCD驱动芯片通过简化的接口（如SPI、I2C等）与主控芯片通信，大大减少了主控芯片IO端口的占用，使得系统设计更加简洁。 2、降低功耗：驱动芯片通常具有低功耗设计，能够在保证显示效果的同时减少能源消耗，这对于需要长时间运行且依赖电池供电的物联网设备尤为重要。 简化编程与调试 1、简化编程复杂度：使用TFT-LCD驱动芯片后，开发者可以通过高级命令或接口来控制显示屏，而无需深入了解底层的显示控制逻辑。这大大简化了编程工作，提高了开发效率。 2、易于调试：由于驱动芯片将复杂的显示控制逻辑封装在内部，开发者在调试过程中可以更加专注于应用层的功能实现，而无需深入到底层的显示控制逻辑中。 兼容性与扩展性 1、广泛兼容性：TFT-LCD驱动芯片通常具有广泛的兼容性，能够支持多种类型的TFT-LCD显示屏。这使得在物联网系统中可以根据具体需求选择合适的显示屏类型，而无需担心兼容性问题。 2、易于扩展：随着物联网技术的发展，对显示屏的需求也在不断变化。使用TFT-LCD驱动芯片可以方便地扩展显示屏的功能和性能，满足未来物联网系统的需求。 具体应用场景 1、消费类电子产品 TFT-LCD在消费类电子产品中的应用最为广泛，包括： 智能手机：作为智能手机的核心部件之一，TFT-LCD提供了高分辨率、色彩丰富的显示效果，为用户带来极佳的视觉体验。 平板电脑：平板电脑同样依赖TFT-LCD来展示丰富的多媒体内容和应用程序。 笔记本电脑：笔记本电脑的显示屏也大多采用TFT-LCD技术，以满足用户对高清晰度和色彩准确性的需求。 电视机：随着液晶电视的普及，TFT-LCD成为主流显示技术之一，为家庭娱乐提供了高质量的视觉享受。 2、医疗设备 TFT-LCD在医疗设备领域也发挥着重要作用。例如： 超声诊断仪、心电图机、血压计、体温计等医疗设备需要高清晰度、高对比度的显示屏来辅助医生进行准确的诊断。TFT-LCD的高分辨率和色彩还原度使其成为这些设备的理想选择。 医疗影像显示和手术导航系统中，TFT-LCD能够呈现清晰的图像，为医生提供可靠的视觉支持。 3、工业自动化领域 在工业自动化领域，TFT-LCD被广泛应用于各种显示屏和人机界面中，如： 数控机床、工业机器人、过程控制系统等需要高清晰度、高亮度、高韧性、高稳定性的显示屏来支持复杂的工业操作和生产监控。TFT-LCD的高清显示和可靠性能使其成为这些设备的核心部件之一。 4、汽车电子 随着汽车智能化和网联化的发展，TFT-LCD在汽车电子领域的应用也越来越广泛。例如： 汽车仪表、中控显示屏、后座娱乐系统和车载导航系统等都需要高清晰度、高色彩饱和度的显示屏幕来提供丰富的信息和娱乐功能。TFT-LCD不仅提升了驾驶体验，还增强了车辆的安全性和舒适性。 5、其他领域 除了以上几个主要领域外，TFT-LCD还被广泛应用于航空航天、军事装备、智能家居等多个领域。例如： 航空航天：用于飞机和航天器的仪表显示、舱内娱乐系统和导航显示器中。 军事应用：在雷达显示器、作战指挥系统和飞行模拟器等方面得到应用。 智能家居：作为智能家电的显示屏和控制界面，为用户提供便捷的操作体验。 综上所述，物联网系统中使用TFT-LCD驱动芯片可以带来专业性、高效性、资源节约、简化设计、简化编程与调试以及良好的兼容性与扩展性等多方面的优势。这些优势使得TFT-LCD驱动芯片在物联网系统中得到广泛应用。 本文会再为大家详解显示屏驱动家族中的一员——TFT-LCD驱动芯片 TFT-LCD的基本结构 TFT-LCD由液晶显示面板、背光模组、驱动电路等部分组成。其中，液晶显示面板是核心部件，由两片玻璃基板中间夹有液晶材料构成，每个像素点上都设置有一个薄膜晶体管（TFT）。这些TFT作为开关元件，控制液晶分子的排列，从而实现对光线的调制和显示。 TFT-LCD的驱动原理 1、TFT的工作原理 TFT晶体管在液晶显示屏的每一个像素点上都有一个，用于控制该像素点的显示。当TFT的栅极（Gate）接收到一个满足导通要求的高电平时，TFT导通，允许数据信号通过源极（Source）和漏极（Drain）之间的通道，给液晶电容充电。充电完成后，栅极电压降低，TFT关断，但液晶电容上的电压会保持一段时间，直到下一次充电。 2、驱动电路 TFT-LCD的驱动电路主要包括时序控制器（TCON）、源极驱动器（Source Driver）和栅极驱动器（Gate Driver）。 时序控制器（TCON）：负责接收主控发送的RGB数据，并进行单独帧、校正颜色和亮度等处理，然后将处理后的数据发送给源极驱动器和栅极驱动器。 源极驱动器（Source Driver）：连接到TFT的源极，负责将TCON发送的数据信号转换为模拟电压信号，并施加到液晶像素的电极上，从而控制液晶分子的排列和显示效果。 栅极驱动器（Gate Driver）：负责按顺序一行一行地打开TFT的栅极，使得源极驱动器能够依次给每一行的液晶像素充电。 3、信号传输与处理 TFT-LCD的驱动过程中，信号传输和处理起着至关重要的作用。RGB数据信号、时钟信号和控制信号等通过特定的接口（如TTL、LVDS等）传输到驱动电路。驱动电路对这些信号进行处理后，生成控制TFT开关和液晶像素充电的信号，从而实现图像的显示。 TFT-LCD的驱动方式 TFT-LCD的驱动方式多种多样，包括帧反转、列反转、行反转和点反转等。这些驱动方式通过改变施加在液晶分子上的电压极性和时序，来抑制闪烁、提高显示效果和延长使用寿命。 帧反转：在同一帧内所有像素的电压极性相同，相邻帧之间电压极性相反。 列反转：相邻数据线上对应的子像素以列为单位正负极反转。 行反转：相邻数据线上对应的子像素以行为单位正负极反转。 点反转：在同一帧画面下，每一个点与自己相邻的上下左右四个点保持相反的极性，在接下来的一帧画面下，所有子像素的电压极性同时反转。 三者关系 TFT（Thin Film Transistor） 定义： TFT即薄膜场效应晶体管，是一种特殊的晶体管，使用薄层技术在基板上沉积半导体材料及其他材料形成。它的工作原理基于电场效应，与金属氧化物半导体(MOS)场效应晶体管类似。当栅极施加电压时，会改变沟道区域的电导率，从而控制源极和漏极之间的电流流动，这个电流进而控制像素点的明暗变化，实现图像的显示。 特点： 为每个像素配置一个半导体开关器件，每个节点都相对独立，并可以进行连续控制。 广泛应用于TFT-LCD内部来驱动液晶像素点。 LCD（Liquid Crystal Display） 定义： LCD即液晶显示屏，是Liquid Crystal Display的简称。其构造是在两片平行的玻璃当中放置液态的晶体，通过电压来改变液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一、错落有致的图象。 特点： 液晶显示屏具有耗电少、使用寿命长、成本低等优点。 色彩显示比CRT更高、更精准。 广泛应用于电视、台式电脑、手机、监视器等设备上。 TFT-LCD（Thin Film Transistor Liquid Crystal Display） 定义： TFT-LCD又称为主动式电晶薄膜晶体管液晶显示屏，是LCD的一种高级形式。它使用薄膜晶体管技术来改善影象品质，通过TFT上的信号与电压改变来控制液晶分子的转动方向，从而达到控制每个像素点偏振光出射，实现高速度、高亮度、高对比度显示屏幕信息。 特点： 每个像素点上都配置了一个TFT，使得显示效果更加细腻和准确。 具有超薄体形、低功耗、低辐射、无闪烁、完全物理平面、低反光以及清晰的字符显示等优点。 色彩还原度远超其他种类的显示屏，广泛应用于智能手机、平板电脑、笔记本电脑等消费类电子产品中。 三者具体关系 TFT与LCD：TFT是LCD技术中的一种关键组件，用于驱动和控制LCD中的液晶像素点。没有TFT，LCD的显示效果将大打折扣。 TFT与TFT-LCD：TFT-LCD是TFT技术应用于LCD领域的一种产品形态，它结合了TFT和LCD的优点，实现了更高质量的显示效果。 LCD与TFT-LCD：TFT-LCD是LCD的一种高级形式，具有更好的显示效果和更广泛的应用领域。 TFT-LCD的分类 按驱动方式分类 1、静态驱动（Static Drive） 特点：静态驱动方式下，每个像素点都有独立的驱动电路，能够直接控制每个像素点的显示状态。这种方式具有显示质量高、亮度均匀等优点，但成本较高，适用于对显示效果要求极高的场合。 2、单纯矩阵驱动（Simple Matrix Drive） 细分：单纯矩阵驱动又可分为扭转式向列型（Twisted Nematic, TN）和超扭转式向列型（Super Twisted Nematic, STN）等。 特点：在这种驱动方式下，像素点通过行列交叉的电极矩阵进行控制。由于成本较低，适用于像素较少、对显示效果要求不高的场合。然而，随着像素数量的增加，交叉噪声等问题会逐渐显现，影响显示效果。 3、主动矩阵驱动（Active Matrix Drive） 代表：TFT-LCD就是主动矩阵驱动的一种典型代表。 特点：每个像素点都配有一个薄膜晶体管（TFT）作为开关元件，能够实现对每个像素点的独立控制。这种方式具有响应速度快、显示质量高、色彩丰富等优点，是目前液晶显示技术的主流方向。 按接口方式分类 1、MCU屏 特点：这类TFT屏通常只适用于3.5吋以下的小尺寸屏，像素不超过320x480。可以通过与MCU（微控制器）的并口或串口方式直接操作LCD控制器里面的显存进行显示。但MCU屏可能会出现刷屏慢的现象。 2、RGB屏 特点：通常指3.5吋-10.1吋左右的中尺寸TFT屏，分辨率可以到达1024x600或更高。这类屏显示数据量巨大，不能通过MCU直接操作LCD驱动器，必须通过专门的图形控制IC将显示数据转换成RGB信号，再传输给TFT驱动器完成显示。 3、高清数字接口屏 代表：如MIPI、LVDS、EDP等接口方式的TFT屏。这些屏主要应用于高分辨率TFT显示（800x480-1920x1080），显示数据传输须经过专用芯片处理后才能传送给屏驱动器完成显示。 按其他特性分类 1、按色深分类 如65K色（65536种色彩，16bit）、262K色（18bit）、16.7M色（24bit）等。色深越大，表示色彩越丰富，但系统开销也越大。 2、按显示模式分类 如常黑模式（Normally Black）和常白模式（Normally White）等。这两种模式在显示效果和功耗方面有所不同，适用于不同的应用场景。 综上所述，TFT-LCD的驱动方式可以从多个角度进行分类，每种分类方式都有其独特的特点和应用场景。在实际应用中，需要根据具体需求选择合适的驱动方式和TFT-LCD产品。 TFT-LCD驱动芯片的选型参数 1、分辨率 定义：分辨率是指显示屏上像素点的数量，通常以水平像素数×垂直像素数的形式表示，如1920×1080。 重要性：分辨率直接影响显示画面的清晰度和细腻度。高分辨率的显示屏能够呈现更多的细节和更丰富的色彩。 2、屏幕尺寸 定义：屏幕尺寸是指显示屏对角线的长度，通常以英寸（inch）为单位。 重要性：屏幕尺寸决定了显示画面的大小，适用于不同的应用场景。例如，手机、平板电脑和电视等设备的屏幕尺寸各不相同。 3、色彩深度 定义：色彩深度也称为色阶或位深度，表示显示屏能够显示的颜色数量。常见的色彩深度有6位（64色）、8位（256色）、16位（65536色）、24位（1677万色）等。 重要性：色彩深度越大，显示屏能够呈现的颜色种类就越多，色彩过渡更加自然，画面更加真实。 4、亮度与对比度 亮度：指显示屏的最大发光强度，通常以尼特（nit）为单位。 对比度：指显示屏上最亮与最暗区域的亮度比值。 重要性：亮度和对比度直接影响显示画面的明亮程度和色彩层次感。高亮度和高对比度的显示屏能够在各种光线环境下提供清晰的视觉效果。 5、视角 定义：视角是指从不同方向观看显示屏时，画面保持清晰和色彩不失真的最大角度范围。 重要性：视角决定了显示屏的观看舒适度和适用范围。宽视角的显示屏能够提供更广阔的观看角度，减少色彩失真和亮度下降。 6、响应时间 定义：响应时间是指液晶分子从一种状态转变为另一种状态所需的时间，通常以毫秒（ms）为单位。 重要性：响应时间决定了显示屏在显示动态画面时的流畅度和清晰度。较短的响应时间能够减少拖影和模糊现象，提高观看体验。 7、功耗 定义：功耗是指显示屏在工作状态下所消耗的电能。 重要性：功耗直接影响设备的续航能力和使用成本。低功耗的显示屏能够延长设备的电池寿命，降低使用成本。 8、接口类型 定义：接口类型是指显示屏与外部设备（如计算机、手机等）连接时所使用的数据接口。 重要性：接口类型决定了显示屏的兼容性和传输速度。不同的接口类型适用于不同的应用场景和设备类型。 9、驱动IC 定义：驱动IC是控制显示屏工作的核心芯片，负责接收和处理外部设备发送的显示数据，并将其转换为显示屏能够识别的信号。 重要性：驱动IC的性能直接影响显示屏的显示效果和稳定性。选择合适的驱动IC能够确保显示屏的高品质显示和长寿命运行。 10、其他参数 除了以上主要参数外，还有一些其他参数也可能影响TFT-LCD驱动的选型，如温度范围、存储条件、使用寿命等。这些参数根据具体的应用场景和需求进行选择。 TFT-LCD驱动芯片的优缺点 TFT（Thin Film Transistor，薄膜场效应晶体管）驱动技术作为液晶显示屏的主流驱动方式，具有一系列的优点和缺点。以下是对TFT驱动优缺点的详细分析： 优点 1、高画质： TFT-LCD采用薄膜晶体管作为开关元件，能够实现对每个像素点的独立控制，因此具有高速度、高亮度、高对比度和高分辨率的特点，能够呈现细腻、清晰的图像。 色彩还原度高，能够显示丰富的色彩和细腻的色彩过渡，使得画面更加生动逼真。 2、低功耗： 相比传统的CRT显示器，TFT-LCD的功耗要低得多，这有助于节省能源并延长便携式设备的电池寿命。 近年来，随着技术的进步，TFT-LCD的低功耗特性得到了进一步的提升，通过优化驱动电路和背光系统等方式，进一步降低了功耗。 3、轻薄便携： TFT-LCD具有平板化、轻薄化的特点，大大节省了原材料和使用空间，使得其成为便携式电子设备（如手机、平板电脑等）的理想显示器件。 4、使用寿命长： TFT-LCD的使用寿命相对较长，能够长时间稳定工作而不会出现明显的性能下降或损坏。 5、环保健康： TFT-LCD无辐射、无闪烁，对使用者的健康无损害，符合现代环保和健康理念。 6、适用范围广： TFT-LCD可在较宽的温度范围内正常工作，并且经过特殊处理的TFT-LCD甚至可以在极端温度条件下工作。 它不仅适用于移动终端显示和台式终端显示，还可以作为大屏幕投影电视等全尺寸视频显示终端使用。 7、易于集成化和更新换代： TFT-LCD是大规模半导体集成电路技术和光源技术的完美结合，易于集成化和更新换代，具有很大的发展潜力。 缺点 1、成本较高： 相比其他类型的液晶显示屏（如TN、STN等），TFT-LCD的生产成本较高，这在一定程度上限制了其在某些低成本应用领域的普及。 2、耗电量相对较大（尽管低功耗是优点之一，但相对于某些更先进的显示技术）： 尽管TFT-LCD已经具有较高的能效比，但在某些高亮度、高分辨率的应用场景下，其耗电量仍然相对较大。这对于便携式设备来说是一个需要考虑的因素。 3、可视角度限制： 尽管TFT-LCD的可视角度已经得到了很大的改善，但与某些新型显示技术（如OLED）相比，其可视角度仍然存在一定的限制。在极端角度下观看时，可能会出现色彩失真或亮度下降的情况。 4、响应速度： 尽管TFT-LCD的响应速度已经足够快以满足大多数应用场景的需求，但在某些需要极高响应速度的应用（如电竞显示器）中，其性能可能无法与某些更先进的显示技术相媲美。 综上所述，TFT-LCD驱动具有画质高、功耗低、轻薄便携、使用寿命长、环保健康、适用范围广和易于集成化等优点；但同时也存在成本较高、耗电量相对较大、可视角度限制和响应速度等缺点。在实际应用中，需要根据具体需求和场景来选择合适的显示技术和驱动方案。 TFT-LCD驱动芯片的使用注意事项 1、电压与电流控制 驱动电压：液晶显示屏(LCD)应防止施加过大的直流电压。驱动电压的直流成分越小越好，最大不要超过50mV。长时间的施加过大的直流成分，会导致电解和电极老化，从而降低寿命。 电压稳定性：确保提供给TFT-LCD的电压稳定，避免电压波动对显示屏造成损害。 2、环境因素 温度：TFT-LCD必须在规定温度范围内保存和使用。温度过高会导致液晶态消失，变成液态，显示面呈黑色，无法工作；温度过低则可能导致液晶结成冰花，造成永久损伤。 光照：避免长时间的阳光直射，因为液晶及偏振片在紫外线照射下会发生光化学反应，导致劣化。 湿度：保持适当的湿度，避免潮湿环境。湿度过高可能导致LCD内部结露，引起漏电和短路，甚至烧毁显示屏。 3、机械保护 避免震动与冲击：TFT-LCD是玻璃制品，十分脆弱，应避免强烈的冲击、碰撞、挤压和振动。更不可以对LCD的液晶屏施加压力。 装配与存储：在装配和存储过程中，要注意避免划伤和弄脏显示屏。同时，不要进行长时间密封储存，以防化学气体损害液晶及偏光片。 4、电磁干扰 远离磁场：TFT液晶显示屏要远离磁场较强的物体，周围强大的磁场会使显示器的内部产生额外的电压，影响到显示屏电压的稳定性，长时间处于强大的磁场中还会导致色彩失真，影响显示效果和寿命。 5、初始化与驱动 正确初始化：部分TFT-LCD模组需要初始化通讯，必须向TFT-LCD供应商索取正确的初始化应用通讯程序，以确保初始化通讯的成功。 驱动设置：根据TFT-LCD模组的规格书，正确设置驱动参数，包括分辨率、时序参数等。 6、使用与维护 避免长时间固定画面：避免让液晶屏长时间显示固定画面，以防止产生残影。 合理使用屏保与壁纸：使用LCD时，慎用壁纸和屏保，尤其是色彩艳丽、光线明暗变化对比强烈的壁纸和屏保程序，长时间使用会使LCD色彩失真，影响寿命。 定期清洁：定期清洁显示屏表面，避免灰尘和污垢的积累。 7、电气安全 接地与绝缘：确保TFT-LCD的接地良好，避免电气干扰和安全隐患。同时，注意显示屏与其他电气部件的绝缘处理。 TFT-LCD驱动芯片的厂商 全球主要厂商 联咏科技（Novatek） 地位：中国台湾芯片设计领导厂商，全球驱动芯片龙头企业。 产品：全系列的平面显示屏幕驱动芯片，以及移动终端及消费电子产品上应用之数字影音、多媒体单芯片产品解决方案。 市场表现：在智能手机TFT-LCD驱动芯片市场占据重要地位，出货量市占率曾高达31%。 Texas Instruments（德州仪器） 地位：全球领先的半导体公司。 产品：包括TFT-LCD驱动芯片在内的多种半导体产品。 市场表现：在全球TFT-LCD驱动IC市场中占有重要地位。 Microchip Technology 产品：提供多种类型的TFT-LCD驱动芯片。 市场表现：在智能穿戴类TFT-LCD驱动芯片市场中占有一定份额。 Samsung（三星） 业务：三星不仅是显示面板的生产商，也涉足显示驱动芯片领域。 市场表现：在整合型AMOLED显示驱动芯片市场中占据领先地位，同时也在TFT-LCD驱动芯片市场有所布局。 NXP Semiconductors（恩智浦半导体） 产品：提供多种高性能的半导体解决方案，包括TFT-LCD驱动芯片。 市场表现：在全球市场中占有一定份额。 Renesas Electronics（瑞萨电子） 产品：包括TFT-LCD驱动芯片在内的多种电子产品。 市场表现：在全球TFT-LCD驱动IC市场中具有一定影响力。 ROHM Semiconductor（罗姆半导体） 产品：提供多种半导体产品，包括TFT-LCD驱动芯片。 市场表现：在全球市场中占有一定的市场份额。 中国大陆厂商 韦尔股份（WillSemi） 业务：于2020年以1.2亿美元收购Synaptics公司亚洲地区的TDDI业务，正式进军显示驱动芯片市场。 市场表现：在智能手机TFT-LCD驱动芯片市场占有率为6%（不含Synaptics TDDI业务交割前的份额），排名第五。 天德钰（JADARD） 背景：深圳天德钰为富士康科技集团旗下IC设计核心成员。 产品：产品线包含显示驱动芯片、VCM驱动芯片、QC/PD快充协议芯片和电子价签驱动芯片等。 市场表现：在智能手机TFT-LCD驱动芯片市场占有率为4%，排名第六。 集创北方（Chipone） 业务：中国大陆驱动芯片龙头企业，产品线包含显示驱动芯片、TCON芯片、电源管理芯片、指纹识别芯片、触控芯片和LED显示驱动芯片等。 市场表现：在智能手机TFT-LCD驱动芯片市场占有率接近2%，排名第七。 新相微 市场表现：在TFT-LCD手机显示驱动芯片市场中出货量约占全球市场的1.5%，在中国内地出货量排名第五。 其他厂商 奕力科技（Ilitek）：全球智能手机TFT-LCD驱动芯片市场出货量市占率较高的厂商之一。 敦泰电子（FocalTech）、奇景光电（Himax）等也在全球智能手机TFT-LCD驱动芯片市场中占有一定份额。 供应商A：矽創电子 https://www.sitronix.com.tw/cn/overview/ 1、产品能力 （1）主推型号1：ST7735S 对应的产品详情介绍 ST7735S是一款TFT-LCD（薄膜晶体管液晶显示器）图形显示芯片，广泛应用于各种液晶显示模块中。以下是对ST7735S的详细介绍： 一、基本参数 分辨率：ST7735S支持两种分辨率，分别为128 160和132 162。这两种分辨率的选择通常通过特定的引脚（如GM0和GM1）来配置。 颜色深度：支持26万色（262K-color, RGB666, 18bits），因此片载显示数据存储空间为132 162 18bits。 颜色模式：常见的颜色模式包括RGB565（16位色，65K色）和RGB666（18位色，262K色）。RGB565因其刚好使用2个字节的空间，常被用于节约单片机资源。 二、接口特性 并行接口：支持并行8080系列单片机接口（8位、9位、16位和18位）和并行6800系列单片机接口（8位、9位、16位和18位）。 串行接口：支持3线和4线两种串行接口。3线串行接口比4线串行接口少了“数据/命令”选择（D/CX）引脚，因此在通信上，3线串行接口主机向从机发送的每个字节前需增加一个“数据/命令”控制位。 三、引脚定义 ST7735S的引脚定义包括但不限于： CS：片选信号。 DC（或D/CX）：数据模式选择信号，用于区分是写命令还是写数据。 RST：复位信号，低电平有效。 SDA：SPI数据线。 SCL：SPI时钟线。 VDD：电源引脚，兼容+5V和+3.3V。 GND：接地引脚。 四、应用与操作 1、复位与初始化： 复位信号低电平有效，要求时间大于10us，复位后最好再等待一段时间（如120ms）以确保稳定。 初始化过程包括退出睡眠模式、配置寄存器（如屏幕刷新率、电压、伽马极性、像素格式等）、设置显示等步骤。 2、坐标位置控制： 通过写入0X2A和0X2B寄存器来设置屏幕的显示区域（起始坐标和终点坐标）。 3、颜色填充与显示： 在设置好显示区域后，可以通过写入颜色数据到显存中来实现颜色的填充。常用的颜色数据包括红色、绿色、蓝色、白色、黑色和黄色等。 4、图像与字符显示： 由于ST7735S内部没有字库，所以需要在外部制作字库或图像数据，并通过MCU将数据发送到显示屏上。 五、注意事项 在使用ST7735S时，需要根据具体的应用场景选择合适的分辨率和颜色模式。 初始化过程中需要按照芯片手册中的要求配置相关寄存器，以确保显示屏能够正常工作。 在进行数据传输时，需要注意数据格式和时序要求，以避免通信错误。 总的来说，ST7735S是一款功能强大的TFT-LCD图形显示芯片，广泛应用于各种需要彩色液晶显示的嵌入式系统中。通过合理的配置和使用，可以实现高质量的图像和字符显示效果。 （如有侵权，联系删除）
