前言 当消费者为无线充电器的“15W”或“5W”功率付费时，很少有人意识到——这10W的差距背后，是芯片架构、散热系统和材料工艺的革新。 今天我们将拆解可用于苹果充电的新款15W MagSafe磁吸无线充电模块和5W无线充电模块，看看它们的结构设计有什么区别？ 无线充电模块结构 线圈 15W MagSafe磁吸无线充电模块使用磁吸线圈，外围加设磁铁，增加吸附力。5W无线充电模块使用的则是Qi系列常用A11发射线圈。 USB-C接口 两款无线充电模块采用的都是USB-C接口，15W MagSafe磁吸无线充电模块的USB-C接口焊接在单独的小板上，通过4条线连接到无线充电模块上。5W无线充电模块的USB-C直接焊接在电路板上。 无线充电模块布局 15W MagSafe 磁吸无线充电模块正面设有D9516无线充电主控芯片、功率全桥芯片、3R3电感、电容等器件。5W无线充电模块正面同样设有D8105无线充主控芯片、功率全桥芯片、电容等器件。 无线充电主控芯片 15W MagSafe磁吸无线充电模块的无线充电发射控制芯片来自贝兰德，型号D9516，兼容WPC Qi2标准。该芯片集成 128MHz主频32位处理器，还集成I2C通信，丰富的IO口资源，支持功能定制及认证测试，支持定制LED指示灯效果。D9516 采用 4 x 4mm的 QFN32封装。 5W无线充电模块的无线充电发射控制芯片同样来自贝兰德，型号D8105，采用 3 x 3mm的QFN20封装。 全桥芯片 15W MagSafe磁吸无线充电模块设有贝兰德D9015A功率全桥芯片，5W无线充电模块用的是贝兰德D9011功率全桥芯片。 电容 15W MagSafe磁吸无线充电模块采用NPO贴片电容，体积小，不占空间，温度稳定性也更好。5W无线充电模块用的则是1颗CBB电容。 总结 通过拆解对比发现，两款模块尺寸方面的变化并不大，但无线充电功率相差10W。产品用料方面，两款产品的核心均采用贝兰德定制芯片方案，而15W模块通过全同步数字解调技术提升了元件集成度，这对于温升方面的控制更有帮助，可以为用户提供更好的使用体验。感兴趣欢迎私信，免费获取无线充电模组样品。

前言 近期，贝兰德推出了Qi2.2“一芯双充”25W无线充电模块，其内部采用了贝兰德 D9512C 芯片方案。该无线充电模块配备了2个线圈，其中一个带有磁吸的线圈支持最高 25W 输出功率，另一个线圈支持 5W 输出功率。 这款无线充电模块内置贝兰德的 D9512C 主控芯片，不仅支持多种主流协议，还集成了过流保护、过压保护和异物检测保护等多项保护功能。整个无线充电模块的主控系统由贝兰德 D9512C 主控芯片和 D2006、D9011 功率全桥芯片组成。 接下来，我们对这一方案进行详细介绍。 贝兰德25W+5W无线充电解决方案 看看贝兰德 25W磁吸无线充电模块的内部构造和用料。 PCBA模块，左侧可见4颗NPO电容和贝兰德D9011功率全桥芯片。 中间设有一个USB-C母座，2颗4R7电感和1颗D9512C主控芯片。 D9512C是一颗来自贝兰德的无线充电发射控制芯片，是一颗完整的单芯片无线充电芯片，这款芯片内置PD3.0(PPS)/QC3.0等快充协议，支持使用PD快充供电，支持4~16V输入电压。芯片兼容WPC Qi2.2标准，支持MPP+BPP协议，支持Qi2.2-25W二合一等应用。 D9512C内部集成32位处理器，还集成I2C通信，丰富的IO口资源，支持功能定制及认证测试，支持定制LED指示灯效果。D9512C 采用 4 x 4mm的 QFN32封装，集成 72MHz主频 32bit处理器，PWM 高至 144MHz。 贝兰德 D9512C 芯片详情。 PCBA模块右侧可见2颗D2006功率全桥芯片，1颗R020合金电阻。 右下角还设有7颗NPO电容。 总结 贝兰德的25W+5W无线充电解决方案在设计和性能上都十分优越，集成度高，不仅能提供高效的无线充电体验，还支持多种主流快充协议，满足用户多样化的需求。 D9512C 主控芯片和 D2006 功率全桥芯片的搭配使用，实现了高效的无线充电体验，还确保了设备在多种环境下的稳定性和可靠性。贝兰德 D9512C 的高集成度与优越的设计确保了高效的电流传输和低损耗，在无线充电模块的供电管理中发挥了关键作用。 D9512C无线充电解决方案，充分体现了贝兰德在无线充电领域的创新性。无论是在集成度、兼容性，还是在充电效率和用户体验方面，贝兰德的方案都为行业树立了新标杆，有助于促进无线充电产业发展。 感兴趣的欢迎私信，免费获取无线充电模组样品。

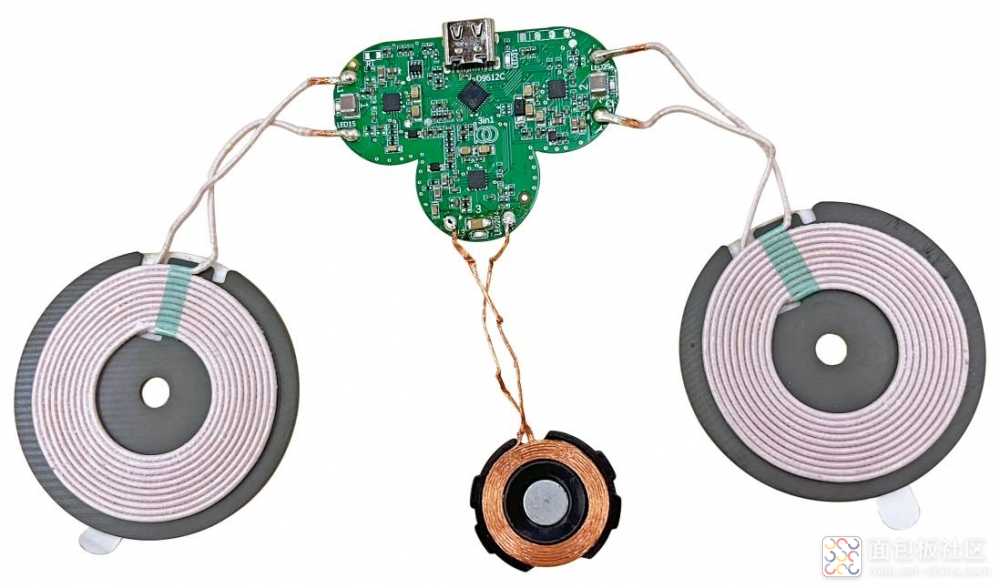

目前最主流的无线充电技术是电磁感应式。电磁感应式无线充电技术日益成熟，尤其适用于日常生活中的手机、耳机等小型电子设备。还有很多汽车也配备了无线充电功能，便于车主为手机或其他设备充电。 贝兰德是一家创新公司，12年沉于无线充电IC研发，为客户提供优质的无线充电解决方案。贝兰德无线充电技术具有诸多显著优势，例如可实现一芯多充，提高集成度，降低方案成本。 贝兰德可提供 5-15W功率的无线充电芯片。D9512C 是一款兼容 Qi 2.0标准的无线充电发射芯片，针对可穿戴设备等空间受限的产品设备应用进行了优化，最大功率可达 15w。D9512C 可以与贝兰德 D9011功率全桥芯片搭配使用。 D9512C 采用 4 x 4mm的 QFN32封装，支持 4-16V供电电压。集成 72MHz主频 32bit处理器，PWM 高至 144MHz。 D9512C 内置过流、过压和过热等保护功能，能够检测电压电流的情况。D9512C 具备异物检测 (FOD) 功能，可以检测发射线圈和接收线圈之间存在的异物，及时切断电源，防止因金属误触导致的安全隐患。 基于D9512C 无线充电芯片的产品特点，贝兰德开发了2款高集成的无线充电参考设计，分别是D9512C-3in1三合一智能穿戴设备无线充电应用模块，和BLD9512C-MPP-D9015A-D9008-A0 嵌入式无线充电应用模块。 该款 D9512C-3in1三合一无线充电器参考设计由一块PCB板设计而成，并且配备了三组线圈，其中一组单线圈可满足 15W手机充电；另一组单线圈可满足 TWS耳机充电需求；另外一个手表无线充可以根据客户需求定义为 Apple Watch充电底座或者 Galaxy Watch充电底座。 图1：D9512C-3in1无线充电发射板 BLD9512C-MPP-D9015A-D9008-A0 无线充电器参考设计由一块PCB板设计而成，并且配备了两组线圈，其中一组单线圈可满足 15W磁吸手机充电；另一组单线圈可满足 15W手机或 TWS耳机充电需求。 图2：BLD9512C-MPP-D9015A-D9008-A0无线充电发射板 2款参考设计的无线充电发射线圈均是由一颗 D9512C主控芯片控制，每一路分别采用一颗贝兰德功率全桥芯片驱动发射线圈，PCB板的元器件布局十分精简。 得益于贝兰德 D9512C的高集成特性，加之采用了贝兰德功率全桥芯片，多组无线充电发射控制电路可以集成在同一款PCB板上， 一方面省去了多块PCB板布局的繁琐，降低工程师开发难度，另一方面也节省了物料成本。 总结 传统的多合一无线充电方案，一般需要多颗独立无线充电主控芯片实现多路输出控制，并且还需额外增加USB PD受电协议芯片，才能满足PD快充输入，PCB板电路设计复杂。 贝兰德 D9512C“一芯三充”无线充芯片将三组控制电路合为一体，配上贝兰德功率全桥芯片，组成了一套高集成、更精简的三路独立 15W无线充电方案，可过 Qi认证，且能够兼容苹果、华为、三星等手机无线快充，为三合一无线充电器的开发提供了成熟的解决方案。 感兴趣的欢迎私信，免费获取无线充电模组样品。

目前最主流的无线充电技术是电磁感应式。电磁感应式无线充电技术日益成熟，尤其适用于日常生活中的手机、耳机等小型电子设备。还有很多汽车也配备了无线充电功能，便于车主为手机或其他设备充电。 贝兰德是一家创新公司，12年沉于无线充电IC研发，为客户提供优质的无线充电解决方案。贝兰德无线充电技术具有诸多显著优势，例如可实现一芯多充，提高集成度，降低方案成本。 贝兰德可提供 5-15W 功率的无线充电芯片。D9512C 是一款兼容 Qi 2.0 标准的无线充电发射芯片，针对可穿戴设备等空间受限的产品设备应用进行了优化，最大功率可达 15w。D9512C 可以与贝兰德 D9011 功率全桥芯片搭配使用。 D9512C 采用 4 x 4mm 的 QFN32 封装，支持 4-16V 供电电压。集成 72MHz 主频 32bit 处理器，PWM 高至 144MHz。 D9512C 内置过流、过压和过热等保护功能，能够检测电压电流的情况。D9512C 具备异物检测 (FOD) 功能，可以检测发射线圈和接收线圈之间存在的异物，及时切断电源，防止因金属误触导致的安全隐患。 基于 D9512C 无线充电芯片的产品特点，贝兰德开发了2款高集成的无线充电参考设计，分别是 D9512C-3in1 三合一智能穿戴设备无线充电应用模块，和 BLD9512C-MPP-D9015A-D9008-A0 嵌入式无线充电应用模块。 该款 D9512C-3in1 三合一无线充电器参考设计由一块 PCB 板设计而成，并且配备了三组线圈，其中一组单线圈可满足 15W 手机充电；另一组单线圈可满足 7.5W TWS 耳机充电需求；另外一个手表无线充可以根据客户需求定义为 5W Apple Watch 充电底座或者 Galaxy Watch 充电底座。 图1：基于D9512C的D9512C-3in1无线充电发射板 BLD9512C-MPP-D9015A-D9008-A0 无线充电器参考设计由一块 PCB 板设计而成，并且配备了两组线圈，其中一组单线圈可满足 15W 磁吸手机充电；另一组单线圈可满足 15W 手机或 TWS 耳机充电需求。 图2：基于D9512C的BLD9512C-MPP-D9015A-D9008-A0无线充电发射板 2款参考设计的无线充电发射线圈均是由一颗 D9512C 主控芯片控制，每一路分别采用一颗贝兰德功率全桥芯片驱动发射线圈，PCB 板的元器件布局十分精简。 得益于贝兰德 D9512C 的高集成特性，加之采用了贝兰德功率全桥芯片，多组无线充电发射控制电路可以集成在同一款PCB板上， 一方面省去了多块PCB板布局的繁琐，降低工程师开发难度，另一方面也节省了物料成本。 总结 传统的多合一无线充电方案，一般需要多颗独立无线充电主控芯片实现多路输出控制，并且还需额外增加 USB PD 受电协议芯片，才能满足 PD 快充输入，PCB 板电路设计复杂，开发成本及物料成本都较高。 贝兰德 D9512C “一芯三充”无线充芯片将三组控制电路合为一体，配上贝兰德功率全桥芯片，组成了一套高集成、更精简的三路独立 15W 无线充电方案，可过最新 Qi 认证，且能够兼容苹果、华为、三星等手机无线快充，为三合一无线充电器的开发提供了成熟的解决方案。 感兴趣的欢迎私信，免费获取无线充电模组样品。
