原创 手机通信、智能穿戴无线充电解决方案

目前最主流的无线充电技术是电磁感应式。电磁感应式无线充电技术日益成熟，尤其适用于日常生活中的手机、耳机等小型电子设备。还有很多汽车也配备了无线充电功能，便于车主为手机或其他设备充电。

贝兰德是一家创新公司，12年沉于无线充电IC研发，为客户提供优质的无线充电解决方案。贝兰德无线充电技术具有诸多显著优势，例如可实现一芯多充，提高集成度，降低方案成本。

贝兰德可提供 5-15W功率的无线充电芯片。D9512C 是一款兼容 Qi 2.0标准的无线充电发射芯片，针对可穿戴设备等空间受限的产品设备应用进行了优化，最大功率可达 15w。D9512C 可以与贝兰德 D9011功率全桥芯片搭配使用。

D9512C 采用 4 x 4mm的 QFN32封装，支持 4-16V供电电压。集成 72MHz主频 32bit处理器，PWM 高至 144MHz。D9512C 内置过流、过压和过热等保护功能，能够检测电压电流的情况。D9512C 具备异物检测 (FOD) 功能，可以检测发射线圈和接收线圈之间存在的异物，及时切断电源，防止因金属误触导致的安全隐患。

基于D9512C 无线充电芯片的产品特点，贝兰德开发了2款高集成的无线充电参考设计，分别是D9512C-3in1三合一智能穿戴设备无线充电应用模块，和BLD9512C-MPP-D9015A-D9008-A0 嵌入式无线充电应用模块。

该款 D9512C-3in1三合一无线充电器参考设计由一块PCB板设计而成，并且配备了三组线圈，其中一组单线圈可满足 15W手机充电；另一组单线圈可满足 TWS耳机充电需求；另外一个手表无线充可以根据客户需求定义为 Apple Watch充电底座或者 Galaxy Watch充电底座。

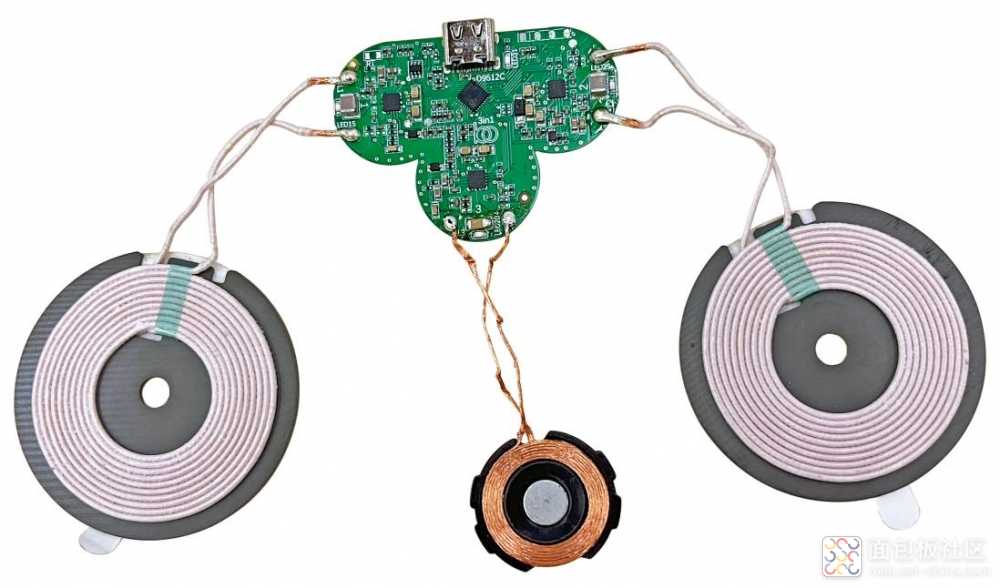

图1：D9512C-3in1无线充电发射板

BLD9512C-MPP-D9015A-D9008-A0 无线充电器参考设计由一块PCB板设计而成，并且配备了两组线圈，其中一组单线圈可满足 15W磁吸手机充电；另一组单线圈可满足 15W手机或 TWS耳机充电需求。

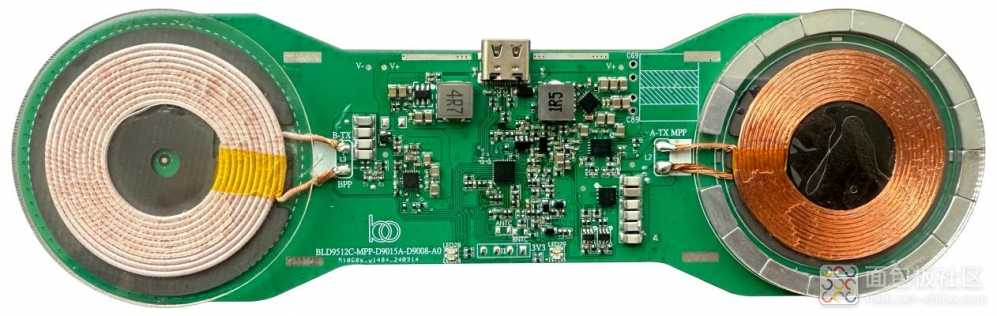

图2：BLD9512C-MPP-D9015A-D9008-A0无线充电发射板

2款参考设计的无线充电发射线圈均是由一颗 D9512C主控芯片控制，每一路分别采用一颗贝兰德功率全桥芯片驱动发射线圈，PCB板的元器件布局十分精简。

得益于贝兰德 D9512C的高集成特性，加之采用了贝兰德功率全桥芯片，多组无线充电发射控制电路可以集成在同一款PCB板上， 一方面省去了多块PCB板布局的繁琐，降低工程师开发难度，另一方面也节省了物料成本。

总结

传统的多合一无线充电方案，一般需要多颗独立无线充电主控芯片实现多路输出控制，并且还需额外增加USB PD受电协议芯片，才能满足PD快充输入，PCB板电路设计复杂。

贝兰德 D9512C“一芯三充”无线充芯片将三组控制电路合为一体，配上贝兰德功率全桥芯片，组成了一套高集成、更精简的三路独立 15W无线充电方案，可过 Qi认证，且能够兼容苹果、华为、三星等手机无线快充，为三合一无线充电器的开发提供了成熟的解决方案。感兴趣的欢迎私信，免费获取无线充电模组样品。
