日常中遇到过这样的情况:

电脑开机,显示器无信号、黑屏怎么回事、显示屏不亮怎么办
电脑开机显示器没有反应、电脑启动显示器不亮

今天修了台戴尔19寸液晶显示器,故障现象是开机无显示,电源信号指示灯一闪一闪的,接下来拆开给大家看看到底是什么原因导致的问题。

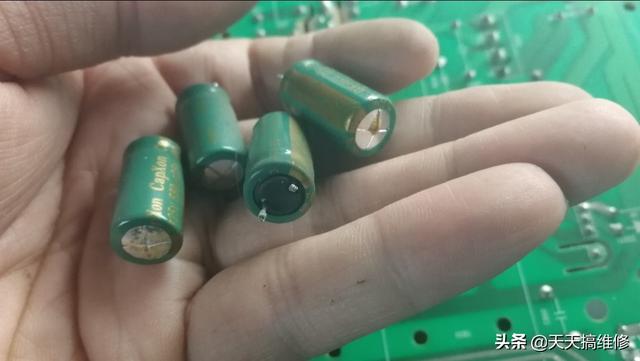

小小电容作用大,这台机一下爆浆4个

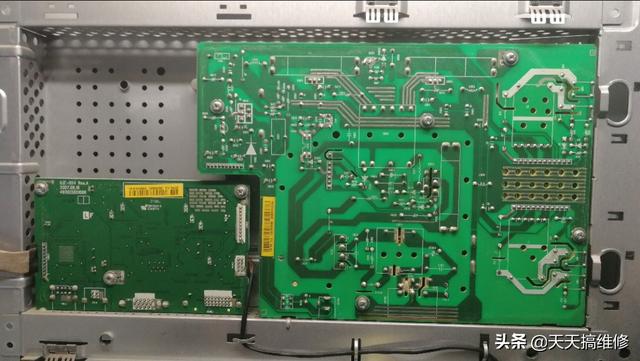

上图是显示器拆开外壳后的图片,左边的是信号板也叫驱动板,用来处理电脑端输入的信号。右边的这块是电源板,因为升压部份也一起合成在这块板上,所以也叫一体板,主要功能是为驱动板和升压部份提供5V和12V工作电压。

小小电容作用大,这台机一下爆浆4个

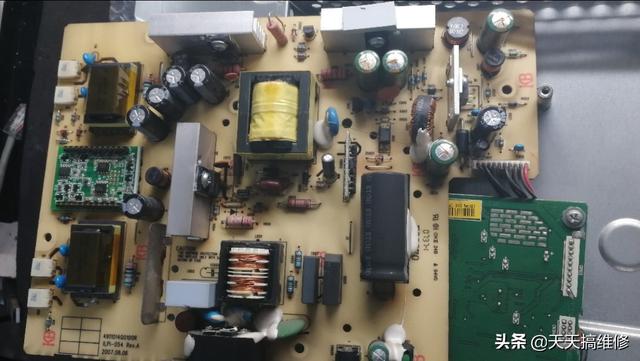

把电源一体板翻转过来后就可以看到这部份的所有电子配件了,看到没,有4个电解电容爆浆了,电解液都漏了出来,这几个电容是电源次级为驱动板提供5V的充电电容,损坏后导致驱动板不能正常工作。

小小电容作用大,这台机一下爆浆4个

分享点小经验给大家,其实不用拆机就可以大致判断故障范围,通电开机如果指示灯快速闪烁,那么电源一体板肯定有元器件短路,并且故障点在开关电源初级;指示灯慢闪的话,大多数故障就出在开关电源次级的滤波电容上。

小小电容作用大,这台机一下爆浆4个

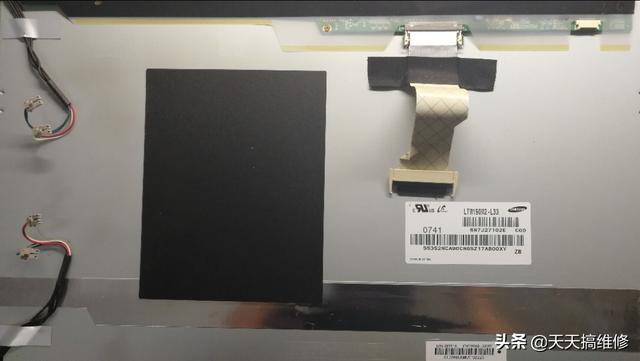

顺便说下此显示配的屏,采用的是三星19寸雾面屏,屏号:LTM190M2-L33,最高分辨率:1440x900,可视角度:80,背光类型是CCFL也就是常说的灯管,现在多是LED背光,但我个人更喜欢灯管的背光,看起来更柔和,屏信号系统是LVDS、接口是30针,通过上图左边的灯管线可以看到4个接口,屏上下各一组、一共使用了4根灯管。

很多人只关心电脑配置,其实液晶显示器和液晶电视也是有配置的,其中液晶面板的这些参数,就是决定了一台液晶配置的高低。
