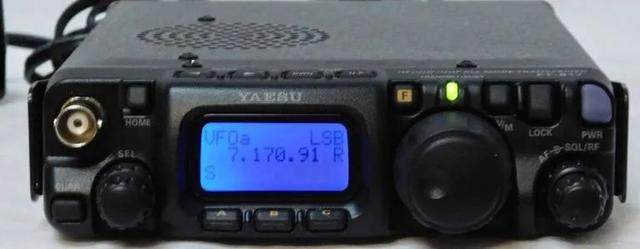

八重洲Yaesu FT-817收发信机在国内火腿中非常的普及，是很多火腿户外通联的方便携带利器，在传统非数字电台通联中还是占有一席之地，这不，近期在日本还有针对此款电台的FT-817俱乐部组织户外通联活动，所以说该电台即将被淘汰为时过早。

不过，此款电台有个痛点，就是屏幕实在太小，功能菜单堆叠，户外操作实属不易，今天，和电台小叔BG5WKP一起来看看安迪·韦伯斯特（G7UHN）构建的一个天才的伴侣控制显示器，很强的动手达人，是国内火腿小伙伴们学习的榜样，同时这个电路设计得到了SWL版主Thomas的高度赞扬，一起来看吧！

八重洲FT-817伴侣显示器

文：安迪·韦伯斯特Andy Webster（G7UHN）

像很多人一样，我喜欢使用FT-817便携，但是我似乎确实花了很多时间在软键上摆弄，因为我最常用的功能（CW窄滤波器，电源和键控器设置来调谐ATU， A / B，A = B等）分布在A，B，C分配的不同“页面”中。与使用我的Elecraft K2的高级体验相比，FT-817可能令人沮丧！

上个月，灵感来了，我认为我可以将一个小型微控制器和一个带有一些按钮的OLED显示屏拼凑在一起，以使用CAT串行端口为这款便携式电台提供一些额外的软键。

人们为此目的而使用了PIC，但对于我来说，这似乎是一个不错的规模项目，并且可以积累一些PCB制作经验（我以前在家只做过一次）。与Michael G0POT（FT-817和SOTA专家）进行了一些讨论，进行了一些搜索，我们正在查看KA7OEI的出色参考页（http://www.ka7oei.com/ft817_meow.html），并在思考我们最喜欢的FT -817命令…

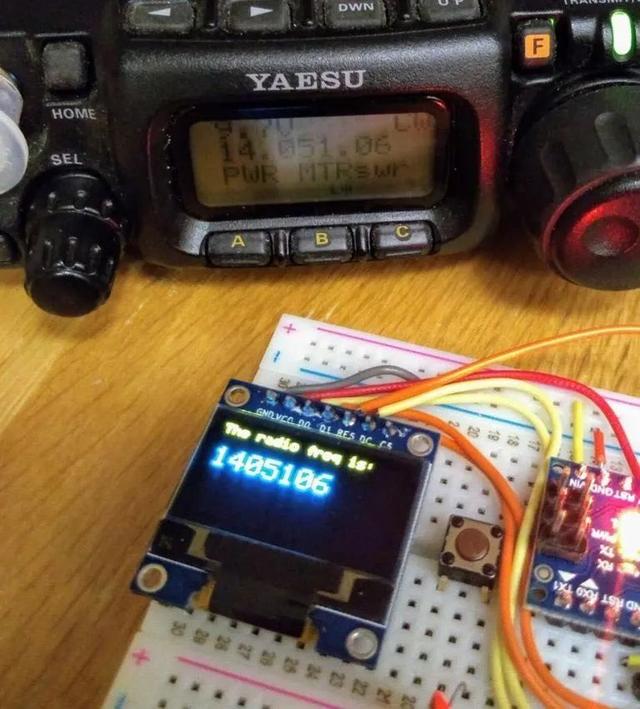

碰巧的是，我很幸运能在自己房子里找到正确的零件（Arduino Nano，小的OLED显示器，按钮，原型板和8针微型DIN电缆），以便晚上可以看到FT-817串行端口发出的“第一束光”。Arduino Nano是一个很好的起点，因为它的工作电压为5V，因此可以直接与ACC端口上的FT-817电平配合使用。接下来是深夜的Arduino代码入侵，以发送和接收我最喜欢的命令的数据，以及在原型板上进行更多实验。

我尝试了几种廉价的OLED显示器，它们在室内看起来很漂亮，但在阳光直射下却无法胜任工作，这在我的便携式操作中是很常见的。

OLED显示器的白天可读性问题

至此，我还意识到，在电台顶部安装辅助显示器比在前面板上安装817显示器要容易得多。当电台的接收器发出喀哒声时，我也受到了非屏蔽原型板的干扰，因此似乎在电台和我的电路之间可能需要隔离。在许多互联网教程的指导下，我改用诺基亚5110型LCD，以实现更好的日光可读性和更低的功耗。在原型板上增加一个ADUM1201数字隔离器和一个B0505S-1W隔离式DC-DC转换器（从eBay供应商那里快速购买了模块）给了我一些隔离并降低了干扰，我猜想当我在PCB上进行良好设计时，干扰会消失。信号线周围的接地层。

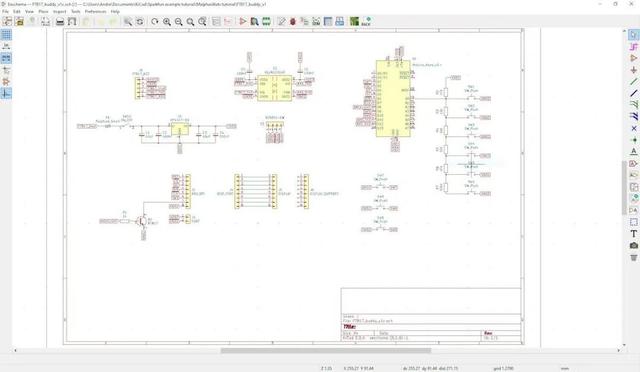

该截图显示了原理图

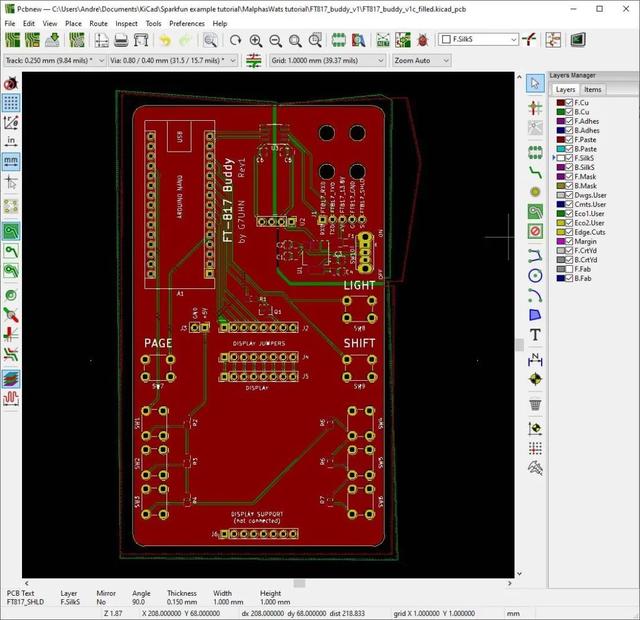

有了一个大部分可行的原型，是时候重新敲定Internet教程了，这次是学习如何使用KiCad，KiCad是Linux，Windows和Mac上可用的免费开源PCB设计工具。在使用Autodesk EAGLE之前，我已经完成了一个用于家庭项目的PCB，我发现学习Eagle非常困难，似乎它在用户界面中承载了20年的行李和教条。实际上，我开始在该项目上使用EAGLE，但是在第一天晚上花了3个小时，只是试图更改ADUM1201芯片上我在EAGLE库中找不到的标签……所以我放弃了，以为我会尝试使用KiCad，我最近看到了一些不错的报道。我很高兴地说，找到有关KiCad的出色教程之后，我在几个晚上的大约15个小时的工作时间内绘制了原理图和PCB布局。

我还要补充一点，KiCad的15个小时的时间确实包括了对滑动开关选择的数小时苦恼，因此，与整理完您喜欢的零件之后相比，PCB可以更快地完成！

对于我刚开始使用KiCad作为PCB的入门者来说，这真是令人印象深刻，我衷心地推荐它，它比EAGLE容易得多，并且是一种非常有趣的工具。正确，完成PCB设计并上传到JLCPCB进行制造。5片DHL运输的PCB的价格不到20英镑，并在5个日历日内从中国运抵。其他PCB晶圆厂也可用...

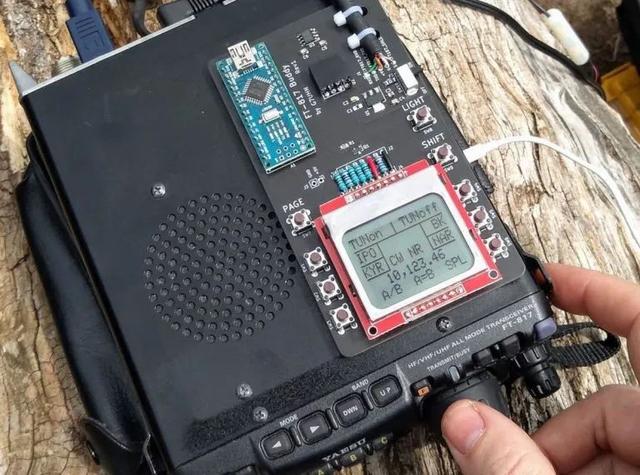

这几乎把我们带到了今天。PCB的组装速度非常快（！），现在串行数据线已经进入817的接收器，因此没有任何噪音的迹象。整个结构已经吸取了一些教训（例如，棕色6mm按钮比黑色按钮“咔嗒”声要小，这是一件好事！）现在，我在现场试验中有了我的伴侣FT-817显示器/按钮。我没有出售这个产品的计划，这是一个简单的设计，但是它确实是一个不错的家庭项目，可以提高您在微控制器，PCB和构造方面的技能。

在使用中，该设备可以像我希望的那样工作，我可以在FT-817上完成我想做的所有事情，而不必费力地笨拙地按下按钮。频率显示现在对我来说也处于更好的位置（因为大多数FT-817所有者会嫉妒地注视着KX2，KX3等！！），我想当我将它用于整个会议时星期六的田野。如果仅我的CW如此出色！

下一步是处理Arduino代码。我的代码很垃圾（我的代码风格涉及很多堆栈溢出和复制/粘贴！），并且不安全用于公共场合。在KA7OEI的页面上进行了解释，在操作FT-817的EEPROM（我想要的某些功能所需）时，还需要注意一些健康警告，但Twitter上有一些志愿者帮助使用该软件，效果非常好。另外，我可以在共享PCB文件之前使用Arduino Pro Mini制作“ Rev 2”板，以降低FT-817电池的消耗。除此之外，现在是时候回到户外，享受与我最小的收音机的全新改良接口了！
